百级无尘车间设计装修的作用及标准
百级洁净室设计方案
百级洁净室设计方案洁净室是一种特殊的环境控制系统，用于控制空气中的粉尘、微生物和其他污染物，以及调节温度、湿度和压力等参数，确保特定领域的生产过程达到高品质和高效率。
本文将介绍一个针对百级洁净室的设计方案，以满足相关行业的需求。
一、设计原则百级洁净室的设计应遵循以下原则：空气净化、压力控制、温湿度调节、设备选型和布局优化。
1. 空气净化：洁净室应采用高效过滤器，如HEPA过滤器，以去除空气中的微尘和微生物。
此外，空气流速、流向和换气次数也需要进行合理的控制。
2. 压力控制：洁净室的压力应低于周围区域，以防止外界空气和污染物进入。
通常采用正压和负压工作区域的组合，通过空气流动控制来实现洁净度要求。
3. 温湿度调节：根据洁净室内的工艺需求，需要对温度和湿度进行精确的控制。
采用恒温恒湿系统，如空调、加湿器等，配合传感器和控制系统，实现精确的调节。
4. 设备选型：洁净室的设备选型应符合洁净度要求，并具备足够的可靠性和稳定性。
各类设备的布局应合理，以确保空气流动的畅通。
二、洁净室布局设计百级洁净室的布局设计需要兼顾工艺流程和空气流动的要求。
以下是一个典型的洁净室布局示意图。
[洁净室布局示意图]1. 入口区：设置空气锁和空气淋浴设备，以清除人员带入的尘埃和微生物。
入口区也应有适当的换气设备，以保持正压状态。
2. 准备区：用于准备和更换洁净服和其他工作所需物品。
此区域应具备洁净度要求，并设置恒温恒湿设备。
3. 生产区：根据工艺要求设置需要的生产设备和操作平台。
生产区内的设备应经过严格筛选，并安装在合适的位置，以确保洁净度和工作效率。
4. 出口区：出口区与入口相类似，也需要空气锁和空气淋浴设备，以防止洁净室内的污染物外泄。
5. 通道和走廊：为了方便人员流动和设备维护，洁净室应设置合适的通道和走廊。
这些区域的洁净度要求较低，但也需要定期清洁和维护。
三、环境控制系统百级洁净室的环境控制系统应包括空气处理系统、温湿度控制系统和监控系统。
无尘车间设计规范要求(最全)
无尘车间设计规范要求（最全）随着全球经济一体化的进程，我国的企业不仅同国内的企业展开激烈的竞争，而已还要跟国外企业展开更为广阔更为激烈的竞争，所以我们现在的企业不得不进行转型、升级、创新，因为只有这样我们才能生存。
而在这种商业环境下，洁净技术将被我们越来越重视，因为洁净厂房不仅能保证工作人员身体健康，而且对产品的质量、精度、成品率、稳定性等都有显著作用。
一、无尘车间设计的相关政策方针无尘车间设计必须贯彻执行国家的有关政策方针，必须做到技术先进、经济合理、安全适用、保证质量、节约环保等要求。
洁净厂房设计应为施工安装、测试、维护管理和安全运行创造必要的条件，应符合现行的国家标准、规范的有关要求。
二、空气洁净度等级无尘车间空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。
洁净厂房空气洁净度的测试，应符合如下表规定：注：对于空气洁净度为100级的洁净厂房内大于等于5微米尘粒的计算应进行多次采样。
以保证测试数值是可靠的。
三、无尘车间总体设计无尘车间位置的选择，应根据需要、经济等比较后确定：一、应在大气含尘浓度较低，自然环境较好的区域；二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓等有严重空气污染、振动或噪声干扰的区域。
三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。
四、还有洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍，洁洁厂房与交通干道之间的距离不宜小于50米。
洁净厂房周围应进行绿化，可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。
但不得妨碍消防操作。
四、无尘车间噪声控制无尘车间内的噪声等级应符合下列要求：一、动态测试时，洁净厂房内的噪声级不应超过65分贝A。
二、空态测试时，乱流洁净厂房的噪声等级不宜大于58分贝A，层流洁净厂房的噪声级不应大于60分贝A。
三、无尘车间的平、剖面布置，应考虑噪声控制的要求，其围护结构应有良好的隔声性能，并宜使各部分隔声量相接近。
千级百级无尘车间的标准
千级百级无尘车间的标准
千级百级无尘车间是一种高标准的物理环境控制系统，具有严格的设计和实施要求。
以下是千级百级无尘车间的基本标准：
1. 空气净化：车间内的空气必须在24小时内保持一定的净化效率，如千级车间需要滤除0.5微米及以上的颗粒物，百级车间需要滤除5微米及以上的颗粒物。
2. 温度控制：车间内必须保持恒定的温度和湿度，如千级车间温度应在20-25摄氏度、湿度在45%~65%之间，百级车间温度应在
20~25摄氏度、湿度在35%~60%之间。
3. 空气流速要求：车间内不能出现死角，空气流速必须保持在0.15-0.5m/s之间，确保颗粒物迅速扩散并被过滤掉。
4. 无菌要求：车间内必须控制微生物的数量，千级车间空气微生物总数不得超过每立方米1000个，百级车间空气微生物总数不得超过每立方米10,000个。
5. 地面处理：车间地面必须经过特殊处理，地面必须光滑无缝，防尘、易清洁，在地面和墙壁之间要设置防护边角线。
6. 进出口要求：车间进出口必须设有空气淋浴设备，并且在进入车间的人员必须更换衣物、鞋子、手套等防护物品。
7. 设备要求：在无尘车间内使用的设备必须符合卫生标准，不得产生颗粒物、尘埃、细菌等有害物质。
8. 管理要求：无尘车间必须有专门的管理人员进行管理，每天进行空气质量检测，并记录数据。
以上是千级百级无尘车间的基本标准，这也是满足现代高精度生产需求的必要条件，由于车间环境维护难度较大，需要严格的操作规范，才能保证车间的净化效果。

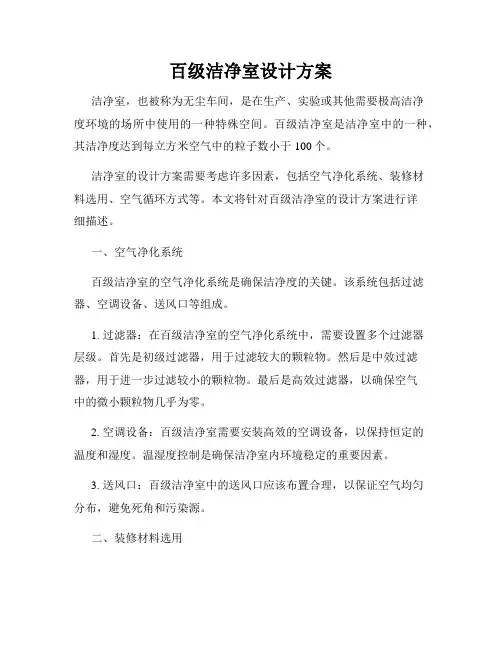

百级洁净室设计方案
百级洁净室设计方案洁净室，也被称为无尘车间，是在生产、实验或其他需要极高洁净度环境的场所中使用的一种特殊空间。
百级洁净室是洁净室中的一种，其洁净度达到每立方米空气中的粒子数小于100个。
洁净室的设计方案需要考虑许多因素，包括空气净化系统、装修材料选用、空气循环方式等。
本文将针对百级洁净室的设计方案进行详细描述。
一、空气净化系统百级洁净室的空气净化系统是确保洁净度的关键。
该系统包括过滤器、空调设备、送风口等组成。
1. 过滤器：在百级洁净室的空气净化系统中，需要设置多个过滤器层级。
首先是初级过滤器，用于过滤较大的颗粒物。
然后是中效过滤器，用于进一步过滤较小的颗粒物。
最后是高效过滤器，以确保空气中的微小颗粒物几乎为零。
2. 空调设备：百级洁净室需要安装高效的空调设备，以保持恒定的温度和湿度。
温湿度控制是确保洁净室内环境稳定的重要因素。
3. 送风口：百级洁净室中的送风口应该布置合理，以保证空气均匀分布，避免死角和污染源。
二、装修材料选用百级洁净室的装修材料需要具备一定的性能，以确保洁净度的要求。
以下是一些常用的装修材料。
1. 地板：选用无尘地板，如橡胶地板或PVC地板。
这些地板具有防滑、防静电和易清洁等特点。
2. 墙面：墙面材料应具备抗静电、易清洁的特性，如环氧地坪涂料或不锈钢板。
3. 天花板：天花板材料需要能够吸音，同时可以进行快速拆装以进行维修和更换。
4. 窗户：选择无尘窗户，以确保洁净室内外空气的隔离。
无尘窗户应具备保温、防紫外线和隔音等功能。
三、空气循环方式百级洁净室的空气循环方式选择对于洁净度的保持和节能效果都有重要影响。
1. 正压送风方式：正压送风方式是将经过净化的空气从顶部送入洁净室，使室内空气保持正压，从而防止污染空气进入。
这种方式能有效控制洁净室的洁净度，但需要投入较多的能源。
2. 负压送风方式：负压送风方式是在洁净室内维持负压，使空气从洁净室内向外排出。
这种方式适用于需求较高的洁净室，但同时也增加了能源消耗。

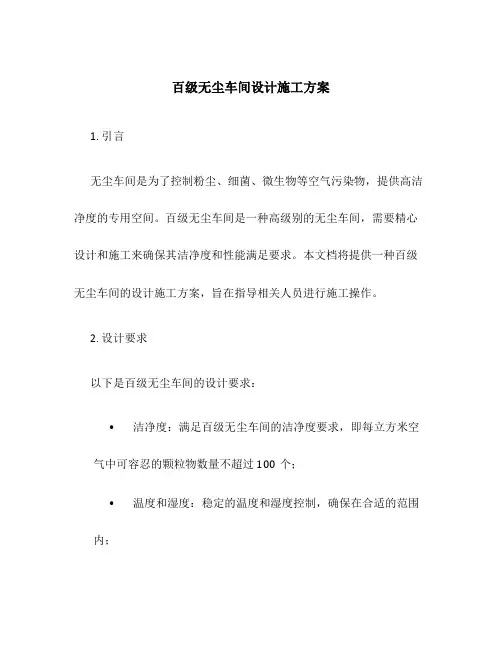

百级无尘车间设计施工方案
百级无尘车间设计施工方案1. 引言无尘车间是为了控制粉尘、细菌、微生物等空气污染物，提供高洁净度的专用空间。
百级无尘车间是一种高级别的无尘车间，需要精心设计和施工来确保其洁净度和性能满足要求。
本文档将提供一种百级无尘车间的设计施工方案，旨在指导相关人员进行施工操作。
2. 设计要求以下是百级无尘车间的设计要求：•洁净度：满足百级无尘车间的洁净度要求，即每立方米空气中可容忍的颗粒物数量不超过100个；•温度和湿度：稳定的温度和湿度控制，确保在合适的范围内；•空气流动：良好的空气流动和通风系统，以防止污染物滞留；•电气系统：提供可靠的电源和适当的照明设备。
3. 设计方案3.1 建筑结构•选择适当的建筑结构和材料，以确保车间的结构稳定和密封性能；•考虑墙壁、天花板和地板的材料，应选用易于清洁和无尘积的材料；•考虑安装防止静电和静电积聚的装置。
3.2 空气处理系统•安装高效过滤器，以过滤空气中的颗粒物；•考虑安装预过滤器，以减少主过滤器的负荷；•定期检查和更换过滤器，以保证其过滤效果；•配备合适的通风系统，确保空气流动和湿度控制。
3.3 照明系统•安装适当的照明设备，保证车间的照明亮度符合要求；•考虑使用防尘、防爆的照明设备，以确保安全性；•定期检查和维护照明设备，确保其正常工作。
3.4 电气系统•设计合理的电气布局，确保电源稳定且容易维护；•安装适当的接地设施，防止静电积聚和电气故障；•考虑使用防尘、防水的电气设备，确保安全性；•对电气设备进行定期维护和检查，确保其正常工作。
3.5 器具和设备•考虑选用符合洁净度和无菌要求的器具和设备；•对器具和设备定期清洁和消毒，以保持其洁净状态；•配备适当的储物设备，以便整理和存储器具和设备。
3.6 工作流程•制定合理的工作流程和标准操作规程，以降低污染风险；•培训工作人员，使其熟悉操作规程，提高操作技能；•定期检查和评估工作流程，以进行改进。
4. 施工方案4.1 施工准备•制定详细的施工计划，包括时间、人力资源和材料的安排；•准备所需的建筑材料、设备和工具；•清理工地，确保施工区域的干净和整洁。
江西百级无尘车间施工方案
江西百级无尘车间施工方案一、洁净厂房设计为确保无尘车间的洁净度，厂房设计需遵循特定的规范。
整体布局需考虑空气流动、设备摆放、人员流动等因素。
合理规划洁净区与非洁净区的界限，以及必要的缓冲区。
二、地面处理使用抗静电、易清洁、耐磨的环氧树脂自流平地面。
地面施工前需确保基层干燥、平整，无油污。
施工完成后，应进行充分养护，确保地面强度和平整度。
三、墙面与天花板处理墙面和天花板使用抗静电、易清洁的彩钢板，接口处需密封处理。
安装前检查板材的完好性和尺寸，确保安装平整、牢固。
四、门窗安装选择密封性好的门窗，材质为抗静电、易清洁的材质。
门窗安装时需确保密封条完整，框体平整。
安装完成后进行密封性测试。
五、通风系统施工无尘车间的通风系统是关键，需确保送风和排风平衡，避免形成涡流。
采用高效过滤器，定期更换。
施工完毕后进行风量和洁净度测试。
六、冷桥控制为防止因温差引起的冷桥现象，需对厂房结构进行保温处理。
选择适当的保温材料，确保施工质量。
七、电源与灯具安装无尘车间内的电源和灯具需选择抗静电、防爆型。
安装位置需考虑照明均匀性和避免产生阴影。
安装完成后进行电气性能测试。
八、洗手池安装洗手池采用易清洁的材质，安装位置便于员工使用。
水龙头应选择抗静电、节水型。
安装完成后进行功能测试。
九、高效箱与顶板安装高效箱和顶板是维持无尘环境的关键设备。
安装前检查设备完整性，确保安装位置准确、密封。
安装完成后进行洁净度测试。
十、钢板墙制作加工钢板墙需按照设计图纸进行加工，确保尺寸准确、接口严密。
加工完成后进行防锈处理，并妥善保管。
十一、焊接质量控制对于需要焊接的部分，需进行严格的焊接质量控制。
选择经验丰富的焊工，遵循焊接工艺要求。
焊接完成后进行质量检查，确保焊缝质量。
十二、临时设施准备为确保施工过程的顺利进行，需准备必要的临时设施，如施工用电、用水、临时仓库等。
临时设施应合理规划，确保施工安全、高效。
十三、现场管理制度制定严格的现场管理制度，包括人员出入管理、施工安全规定、材料存放规范等。
百级洁净室设计方案
百级洁净室设计方案洁净室是一种非常重要的空间，广泛应用于医疗、制药、电子等行业，以确保产品和工作环境的高度洁净。
在这篇文章中，我们将探讨一种百级洁净室的设计方案，详细阐述其结构和要点。
1. 洁净室的结构百级洁净室的结构由以下几个关键要素组成：空气过滤系统、良好的密封性能、正压控制和适当的室内装饰。
空气过滤系统是洁净室中最重要的组成部分。
通过高效过滤器过滤空气中的微粒、有害气体和微生物，确保室内空气达到百级洁净度标准。
良好的密封性能对于控制洁净室内外空气的交换至关重要。
采用高质量的密封材料，并严密地安装门窗等开口部位，以防止外界灰尘和污染物进入室内。
正压控制是为了确保洁净室内气流从洁净区域向非洁净区域流动，防止外界污染物进入。
通过控制送风量和排风量的平衡，维持室内正压。
室内装饰应简洁、易清洁，并使用耐腐蚀材料。
地面、墙壁和天花板的材料应光滑、防尘，并具备防静电性能。
2. 百级洁净室设计要点在设计百级洁净室时，需要注意以下要点：2.1 空气流动设计：洁净室内空气流动的设计是确保洁净度的重要因素之一。
通过合理布置送风口和排风口，使洁净室内形成合理的气流流动，最大程度地减少污染源。
2.2 过滤系统：选择适当的高效过滤器，并合理安排净化设备的布局，以确保室内空气经过充分过滤，达到百级洁净度标准。
2.3 温度和湿度控制：洁净室内的温度和湿度控制要稳定。
根据具体的应用需求，选择合适的空调系统和湿度调节设备，并保持恒定的温湿度。
2.4 照明设计：洁净室的照明要求高。
需要选择符合洁净室要求的防爆、防尘、防静电的照明设备，确保室内照度充足且不产生灰尘或静电。
2.5 人员通行和物资进出设计：合理设置人员通行和物资进出口，以避免对洁净室内空气的污染。
例如，采用换鞋间、洗手间等设施，确保人员和物资进入洁净区域前的彻底清洁。
3. 百级洁净室设计方案的案例以下是一种百级洁净室设计方案的简要描述：该百级洁净室位于某医药公司的生产车间，用于制造敏感的医疗器械。
无尘车间装修合同
竭诚为您提供优质文档/双击可除无尘车间装修合同篇一：百级无尘车间设计装修的作用及标准百级无尘车间设计装修的作用及标准百级无尘车间设计装修最主要的作用就是控制产品所接触的大气的洁净度及温度、湿度，使产品能够在一个很好的环境内生产和制造。
而按照国际上的惯例，无尘车间设计装修的洁净级别主要是根据每立方米的空气当中粒子的直径大于标准的数量来规定的。
也就是把微粒控制在一个非常小的单位上，在常规当中就是说符合微粒的颗粒在我们常见的灰尘当中是小的微乎其微，而对于那些生产上来说，哪怕一点点的，很少很少的灰尘也会产生很坏的负面影响的。
国际上百级无尘车间设计装修的标准的A级就是每立方米将小于0.5微米粒径的微尘数量控制在3500个以下。
当前，在芯片生产加工上的无尘标准的要求就是要高于A级的，像这样的高的要求标准主要是被应用在在一些等级较高芯片生产上，而业内称之为的1K级别的就是微尘数量被严格控制在每立方米1000个以内。
百级无尘车间设计装修进入过滤器无尘车间人员必须穿着无尘服与无尘鞋，并严格按以下顺序进入过滤器无尘车间：1、戴上无尘帽(头发不可露出)。
2、戴上无尘口罩。
3、穿着无尘衣(拉上拉链后，扣好颈部头罩)。
4、穿上无尘鞋。
c"d0j$d)|9b5、戴上手套(衣袖口须包住手套口)。
6、着装完成照镜检查服装仪容。
7、进入风淋室。
8、进入Zc风淋室双门互锁后自动吹淋，听从风淋室语音提示，(:无尘车间装修合同)摆动身体，吹净时间15秒。
9、在过滤器无尘车间设计装修后，动作宜轻缓、以免影响层流及生产大量微尘。
10、工厂稽查小组对过滤器无尘车间洁净纪律，每日不定期稽查并记录分配各班组改善。
百级无尘车间设计参数温度：22℃±2；湿度：55%±5；基本需要满布FFu，做高架地板。
做mAu+FFu+Dc系统。
还有保持正压，相邻房间压力梯度保证在10pa左右。
百级无尘车间若非得用换气次数来衡量的话200次/h以上，百级无尘车间若是以层流风速来说的话>0.35m/s，百级无尘车间若以hepA高效空气过滤器对吊顶覆盖率的话>50%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百级无尘车间设计装修的作用及标准
百级无尘车间设计装修最主要的作用就是控制产品所接触的大气的洁净度及温度、湿度，使产品能够在一个很好的环境内生产和制造。
而按照国际上的惯例，无尘车间设计装修的洁净级别主要是根据每立方米的空气当中粒子的直径大于标准的数量来规定的。
也就是把微粒控制在一个非常小的单位上，在常规当中就是说符合微粒的颗粒在我们常见的灰尘当中是小的微乎其微，而对于那些生产上来说，哪怕一点点的，很少很少的灰尘也会产生很坏的负面影响的。
国际上百级无尘车间设计装修的标准的A级就是每立方米将小于0.5微米粒径的微尘数量控制在3500个以下。
当前，在芯片生产加工上的无尘标准
的要求就是要高于A级的，像这样的高的
要求标准主要是被应用在在一些等级较高
芯片生产上，而业内称之为的1K级别的就
是微尘数量被严格控制在每立方米1000
个以内。
百级无尘车间设计装修进入过滤器无尘车间人员必须穿着无尘服与无尘鞋，并严格按以下顺序进入过滤器无尘车间：
1、戴上无尘帽(头发不可露出)。
2、戴上无尘口罩。
3、穿着无尘衣(拉上拉链后，扣好颈部头罩)。
4、穿上无尘鞋。
C"d0j$d)|9B
5、戴上手套(衣袖口须包住手套口)。
6、着装完成照镜检查服装仪容。
7、进入风淋室。
8、进入ZC风淋室双门互锁后自动吹淋，听从风淋室语音提示，摆动身体，吹净时间15秒。
9、在过滤器无尘车间设计装修后，动作宜轻缓、以免影响层流及生产大量微尘。
10、工厂稽查小组对过滤器无尘车间洁净纪律，每日不定期稽查并记录分配各班组改善。
百级无尘车间设计参数
温度：22℃±2；湿度：55%±5；基本需要满布FFU，做高架地板。
做MAU+FFU+DC系统。
还有保持正压，相邻房间压力梯度保证在10pa左右。
百级无尘车间若非得用换气次数来衡量的话 200次/h以上，
百级无尘车间若是以层流风速来说的话 >0.35 m/s，
百级无尘车间若以HEPA高效空气过滤器对吊顶覆盖率的话 >50%。
无尘车间等级对照表
1 百级层流罩是一种可提供局部高洁净环境的空气净化设备。
它主要由箱体、风机、初效空气过滤器、高效过滤器、灯具、均流膜、控制等组成。
该产品既可悬挂，又可地面支撑，结构紧凑，使用方便，机箱采用抗指纹不锈钢SUS304制作，钣金一体折弯制作成型，美观洁净，易于清洁消毒。
2 百级层流罩可以单个使用，也可多个连接组成带状洁净区域。
层流罩是将空气以一定地风速通过高效过滤器后，形成均流层，使洁净空气呈垂直单向流，从而保证了工作区内达到工艺要求的洁净度。
3 百级层流罩有风机内装式，安装方式有悬挂式和落地支架式两种层流罩是将空气经风机以一定的风压通过高效空气过滤器后，经过均流膜后，是洁净空气呈垂直层流型气流送入工作区，从而保证了工作区达到工艺所需的高洁净度。
目前广泛用于精密机械、电子、制药、食品、精细化工等部门，为局部净化设备，使用环境条件要求比较高，用于提供局部比较高的洁净度。
百级层流罩
百级（无尘车间）层流罩产品说
明：
层流罩是一种用于制药、微
生物研究和科学实验等场所专用的
局部净化设备,它提供一种垂直单向
气流,部分洁净空气在工作区循环，
部分排出至附近区域，使工作区产生
负压，防止交叉污染，用于保证工作
区的高洁净度环境。
在设备中进行粉尘、试剂称量、分装，可以控制粉尘、试剂外溢、上扬，防止粉尘、试剂对人体的吸入危害，还避免粉尘、试剂的交叉污染，保护外界环境及室内人员的安全。
层流罩操作区域由百级垂直层流ISO4.8（NF，EN，ISO14644-1）保护。
无尘车间设计装修工作原理：
本公司设备采用垂直单向流的气流形式,送风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉。
经过预处理后的空气，再经过高效过滤器进行二次过滤，以起到充分保护高效过滤器的作用。
在离心风机提供的压力下，通过高效过滤器，使之达到洁净要求。
所有气流均经过高效过滤器处理，所以送风，排风均不带残余粉尘，避免了二次污染。
由于在工作区域形成稳定的单向流，起到保护外部环境的作用。
