钢筋焊接技术交底
钢筋焊接安全技术交底记录模板
一、交底项目：钢筋焊接作业二、交底时间：____年__月__日三、交底人：____四、参加交底人员：____五、交底内容：1. 安全生产纪律1.1 进入施工现场必须遵守安全生产六大纪律，确保自身和他人的安全。
1.2 严格遵守焊接作业操作规程，严禁违章操作。
2. 焊接作业前的准备工作2.1 确保焊接设备、工具齐全，性能良好。
2.2 焊接场地应保持整洁，无杂物，确保操作空间安全。
2.3 检查焊接设备接地是否良好，防止触电事故。
3. 焊接作业中的安全注意事项3.1 焊接作业时，应佩戴好安全帽、防护眼镜、防尘口罩等个人防护用品。
3.2 焊接作业人员应保持良好的身体状况，不得饮酒、疲劳作业。
3.3 焊接作业过程中，应保持焊接设备稳定，防止倾倒、滑落。
3.4 焊接作业现场应配备灭火器、消防砂等消防设施，以备不时之需。
4. 焊接作业中的防火、防爆措施4.1 焊接作业现场严禁存放易燃、易爆物品，如汽油、酒精等。
4.2 焊接作业时，应保持焊接设备与易燃、易爆物品的距离，防止火灾事故。
4.3 焊接作业结束后，应及时清理焊接现场，消除火灾隐患。
5. 焊接作业中的触电防护5.1 焊接设备接地应良好，防止触电事故。
5.2 焊接作业人员应佩戴绝缘手套、绝缘鞋等防护用品，防止触电。
5.3 焊接作业现场应保持干燥，防止湿手操作。
6. 焊接作业中的高空作业防护6.1 高空焊接作业时，应采取安全措施，如设置安全网、安全带等。
6.2 高空焊接作业人员应经过专业培训，具备高空作业能力。
6.3 高空焊接作业过程中，应确保下方无人，防止坠落事故。
7. 焊接作业中的健康防护7.1 焊接作业人员应定期进行健康检查，确保身体健康。
7.2 焊接作业现场应保持良好的通风，减少有害气体对人体的危害。
六、检查执行情况6.1 参加交底人员应认真学习本次安全技术交底内容，确保掌握安全操作规程。
6.2 作业过程中，应严格遵守安全技术交底内容，确保自身和他人的安全。
钢筋笼焊接安全技术交底模板
一、交底目的为确保钢筋笼焊接施工过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底内容1. 施工人员要求（1）从事钢筋笼焊接施工的焊工必须持有焊工考试合格证，方可上岗操作。
（2）焊工应熟悉焊接工艺，掌握焊接操作规程，确保焊接质量。
（3）施工人员应接受安全教育培训，了解焊接过程中的安全风险。
2. 施工现场要求（1）施工现场应设置明显的警示标志，确保施工区域安全。
（2）焊接作业区域应保持良好的通风，确保焊接过程中产生的有害气体及时排出。
（3）焊接作业区域应配备灭火器材，以备不时之需。
3. 焊接材料要求（1）焊条、焊剂等焊接材料应选用符合国家标准的产品，确保焊接质量。
（2）焊接材料应存放在干燥、通风、防火、防潮的环境中。
4. 焊接工艺要求（1）焊接前，应检查焊接设备是否正常，确保焊接质量。
（2）焊接过程中，应保持焊接速度均匀，避免过热或烧穿。
（3）焊接完成后，应进行外观检查，确保焊缝饱满、光滑、无气孔、夹渣等缺陷。
5. 安全操作要求（1）焊接作业前，应穿戴好个人防护用品，如安全帽、防护眼镜、工作服、手套等。
（2）焊接过程中，操作人员应站在安全位置，避免受到焊接弧光、高温等危害。
（3）焊接作业区域严禁堆放易燃、易爆物品，防止火灾事故发生。
（4）焊接作业区域应设置安全通道，确保人员疏散通道畅通。
（5）焊接作业区域应配备应急照明设施，确保夜间施工安全。
6. 焊接事故处理（1）发生焊接事故时，应立即停止焊接作业，采取紧急措施，确保人员安全。
（2）对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
三、交底时间（此处填写交底时间）四、交底人（此处填写交底人姓名及职务）五、被交底人（此处填写被交底人姓名及职务）六、注意事项1. 施工人员应严格遵守焊接安全技术交底，确保施工安全。
2. 施工现场管理人员应加强对焊接作业的监督检查，确保焊接质量。
3. 焊接作业完成后，应及时清理现场，消除安全隐患。
4. 施工单位应定期对焊接人员进行安全教育培训，提高安全意识。
钢筋电焊焊接安全技术交底模板
一、交底目的为确保钢筋电焊焊接作业过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象钢筋电焊焊接作业人员、管理人员、现场监理人员。
三、交底内容1. 作业人员要求（1）作业人员必须经过电、气焊专业培训和考试合格，取得特种作业操作证的电气焊工，并持证上岗（在有效期内）。
（2）作业人员必须经过安全教育考核合格后才能上岗作业。
2. 施工现场安全要求（1）施工现场禁止吸烟，严禁酒后作业，严禁追逐打闹，禁止窜岗，严格遵守各项安全操作规程和劳动纪律。
（2）进入施工现场必须戴好合格的安全帽，系紧下颚带，高处作业必须系好合格的防火安全带，高挂低用。
3. 作业人员个人防护要求（1）作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护用品。
（2）要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外。
4. 作业现场环境要求（1）进入作业地点后，熟悉作业环境，检查设备及各项安全防护设施。
（2）若发现不安全因素、隐患，必须及时处理或向有关部门汇报，确认安全后再进行施工作业。
（3）对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。
5. 作业过程安全要求（1）焊接电缆、接头、绝缘等应符合国家标准，确保电气安全。
（2）焊接过程中，严禁将金属物体、易燃易爆物品等靠近焊接区域。
（3）焊接设备、工具应保持完好，发现损坏应及时更换或维修。
（4）焊接过程中，注意防止弧光、火花对周围环境和人员造成伤害。
（5）焊接作业完成后，清理现场，确保无安全隐患。
6. 现场管理要求（1）现场所有安全防护设施和安全标志，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。
（2）严禁借用金属管道、金属脚手架、轨道、结构钢筋等金属物代替导线。
四、交底责任1. 作业人员应认真听取安全技术交底，了解作业过程中的安全要求，严格遵守操作规程。

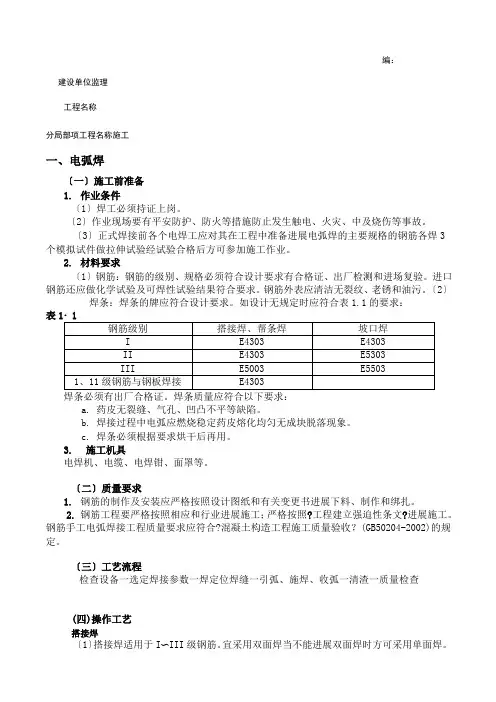

钢筋焊接施工技术交底
编：建设单位监理工程名称分局部项工程名称施工一、电弧焊〔一〕施工前准备1.作业条件〔1〕焊工必须持证上岗。
〔2〕作业现场要有平安防护、防火等措施防止发生触电、火灾、中及烧伤等事故。
〔3〕正式焊接前各个电焊工应对其在工程中准备进展电弧焊的主要规格的钢筋各焊3个模拟试件做拉伸试验经试验合格后方可参加施工作业。
2.材料要求〔1〕钢筋：钢筋的级别、规格必须符合设计要求有合格证、出厂检测和进场复验。
进口钢筋还应做化学试验及可焊性试验结果符合要求。
钢筋外表应清洁无裂纹、老锈和油污。
〔2〕焊条：焊条的牌应符合设计要求。
如设计无规定时应符合表1.1的要求：表・焊条必须有出厂合格证。
焊条质量应符合以下要求：a.药皮无裂缝、气孔、凹凸不平等缺陷。
b.焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。
c.焊条必须根据要求烘干后再用。
3.施工机具电焊机、电缆、电焊钳、面罩等。
〔二〕质量要求1.钢筋的制作及安装应严格按照设计图纸和有关变更书进展下料、制作和绑扎。
2.钢筋工程要严格按照相应和行业进展施工；严格按照?工程建立强迫性条文?进展施工。
钢筋手工电弧焊接工程质量要求应符合?混凝土构造工程施工质量验收？(GB50204-2002)的规定。
〔三〕工艺流程检查设备一选定焊接参数一焊定位焊缝一引弧、施焊、收弧一清渣一质量检查(四)操作工艺搭接焊〔1〕搭接焊适用于I〜III级钢筋。
宜采用双面焊当不能进展双面焊时方可采用单面焊。
(2)焊缝长度要符合表1.2规定。
(3)搭接焊的焊缝厚度不应小于0.3d焊缝宽度不小于0.8d。
表1・2(4)搭接焊时先在离端部20mm以上部位焊接两个定位焊缝。
(5)搭接焊时引弧应在搭接钢筋形成焊缝的一端开场收弧应在搭接钢筋的端头上弧坑应填满。
第一层焊缝应有足够的熔深主焊缝与定位焊缝应熔合良好不得烧伤主筋。
〔五〕应注意的质量问题1.应根据钢筋的级别、直径、接头型式选择焊条、焊接工艺。
焊接参数应采用班前焊确定的参数。

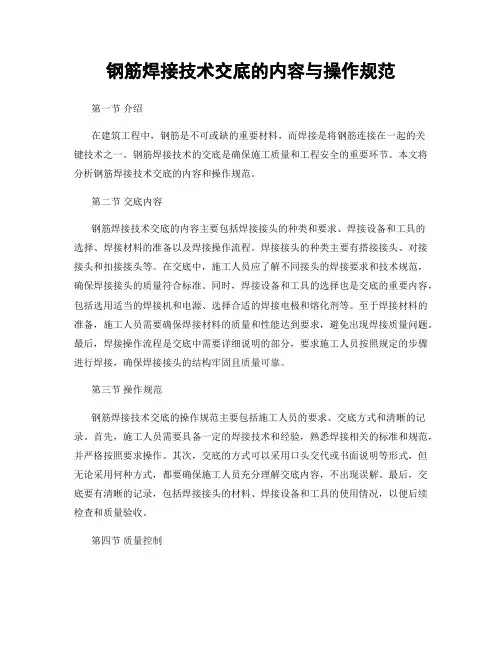

钢筋焊接技术交底的内容与操作规范
钢筋焊接技术交底的内容与操作规范第一节介绍在建筑工程中，钢筋是不可或缺的重要材料，而焊接是将钢筋连接在一起的关键技术之一。
钢筋焊接技术的交底是确保施工质量和工程安全的重要环节。
本文将分析钢筋焊接技术交底的内容和操作规范。
第二节交底内容钢筋焊接技术交底的内容主要包括焊接接头的种类和要求、焊接设备和工具的选择、焊接材料的准备以及焊接操作流程。
焊接接头的种类主要有搭接接头、对接接头和扣接接头等。
在交底中，施工人员应了解不同接头的焊接要求和技术规范，确保焊接接头的质量符合标准。
同时，焊接设备和工具的选择也是交底的重要内容，包括选用适当的焊接机和电源、选择合适的焊接电极和熔化剂等。
至于焊接材料的准备，施工人员需要确保焊接材料的质量和性能达到要求，避免出现焊接质量问题。
最后，焊接操作流程是交底中需要详细说明的部分，要求施工人员按照规定的步骤进行焊接，确保焊接接头的结构牢固且质量可靠。
第三节操作规范钢筋焊接技术交底的操作规范主要包括施工人员的要求、交底方式和清晰的记录。
首先，施工人员需要具备一定的焊接技术和经验，熟悉焊接相关的标准和规范，并严格按照要求操作。
其次，交底的方式可以采用口头交代或书面说明等形式，但无论采用何种方式，都要确保施工人员充分理解交底内容，不出现误解。
最后，交底要有清晰的记录，包括焊接接头的材料、焊接设备和工具的使用情况，以便后续检查和质量验收。
第四节质量控制钢筋焊接技术交底的重要目的之一是确保焊接质量的控制。
为了控制焊接接头的质量，需要从焊接材料、设备和操作等多个方面进行控制。
首先，焊接材料的质量要符合标准，施工人员应严格按照要求选用合格的焊接材料。
其次，焊接设备和工具的使用要规范，确保设备的正常运行和工具的正常使用。
最后，焊接操作也需要进行质量控制，包括焊接电流、温度、速度等的控制，以保证焊接质量符合规范要求。
第五节安全保障在钢筋焊接过程中，安全是一个至关重要的方面。
施工人员需要严格遵守安全操作规程，佩戴好个人防护用品，确保自身安全。

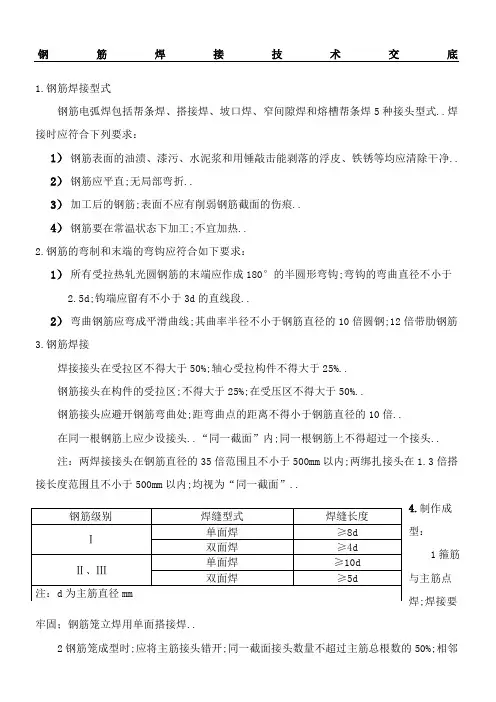

钢筋焊接技术交底
钢筋焊接技术交底1.钢筋焊接型式钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊5种接头型式..焊接时应符合下列要求：1）钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净..2）钢筋应平直;无局部弯折..3）加工后的钢筋;表面不应有削弱钢筋截面的伤痕..4）钢筋要在常温状态下加工;不宜加热..2.钢筋的弯制和末端的弯钩应符合如下要求：1）所有受拉热轧光圆钢筋的末端应作成180°的半圆形弯钩;弯钩的弯曲直径不小于2.5d;钩端应留有不小于3d的直线段..2）弯曲钢筋应弯成平滑曲线;其曲率半径不小于钢筋直径的10倍圆钢;12倍带肋钢筋3.钢筋焊接焊接接头在受拉区不得大于50%;轴心受拉构件不得大于25%..钢筋接头在构件的受拉区;不得大于25%;在受压区不得大于50%..钢筋接头应避开钢筋弯曲处;距弯曲点的距离不得小于钢筋直径的10倍..在同一根钢筋上应少设接头..“同一截面”内;同一根钢筋上不得超过一个接头..注：两焊接接头在钢筋直径的35倍范围且不小于500mm以内;两绑扎接头在1.3倍搭接长度范围且不小于500mm以内;均视为“同一截面”..4.制作成Array型：1箍筋与主筋点焊;焊接要牢固；钢筋笼立焊用单面搭接焊..2钢筋笼成型时;应将主筋接头错开;同一截面接头数量不超过主筋总根数的50%;相邻接头纵向间距应大于35d;并不得小于50cm..3搭接焊的焊缝度厚a不应小于0.3d;焊缝宽度ｂ不小于0.8d..4搭接焊时;钢筋应预弯;以保证两根钢筋的轴线在同一直线上..弯折角度控制：单面焊l:10;双面焊1:5..5搭接焊时;先在离端部20mm以上部位焊接两个定位焊缝..6搭接焊时;引弧应在搭接钢筋形成焊缝的一端开始;收弧应在搭接钢筋的端头上;弧坑应填满..第一层焊缝应有足够的熔深;主焊缝与定位焊缝应熔合良好;不得烧伤主筋..7焊接过程中应及时清渣;弧坑应填满..5.钢筋笼制作允许偏差按下表要求控制：钢筋笼制作允许偏差钢筋笼制作完成自检合格后;提交监理工程师验收;合格后方可使用..。
钢筋焊接技术交底
夹渣等缺陷。
2、焊接过程中应及时清渣，焊缝表面应平整光滑，焊缝余高应平缓过渡；焊缝应饱满，不得有较大的凹陷、焊瘤。
3、钢筋搭接焊时，宜采用双面焊。
当不能进行双面焊时，可采用单面焊。
搭接长度应符合要求，单面焊搭接长度为NlOd,双面焊搭接长度为25d,d为钢筋直径。
搭接焊接头的焊缝厚度不应小于主筋直径的0.3倍；焊缝宽度不应小于主筋直径的0.8倍。
4,搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上。
5、搭接焊时应用两点固定定位焊健，与搭接端部的距离应大于或等于20mm；焊接时，应在搭接焊形成焊缝中引弧，在端头收弘前应填满狐坑，并应使主焊缝与定位焊缝的始端和终端溶合。
三^^^^寿I-定位焊缝；2项坑拉出方位6、对外观检查不合格的焊缝接头采取修整或补焊措施。
七、焊接接头质量检验1.取样数量电弧焊接头外观检查，应在清渣后逐个进行目测及量测。
当进行力学性能试验时，应按下列规定抽取试件：(1)以300个同一接头形式、同一钢筋级别的接头作为一批，从成品中每批随机抽取3个接头进行拉伸试验：(2)在装配式结构中，可按生产条件制作模拟构件。
2.外观检查钢筋电弧焊接头外观检查结果，应符合下列要求：(1)焊^表面应平整，不得有凹陷或焊瘤。
(2)焊接接头区域不得有裂纹。
(3)焊接接头尺寸允许偏差及咬边深度、气孔、夹渣等缺陷允许值，应符合下表规定：(4)外观检查不合格的接头、经修整或补强后，可提交二次验收。
3.拉伸试验钢筋电弧焊接头拉伸试验结果，应符合下列要求：(1)3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；(2)3个接头试件均应断于焊缝之外，并应至少有2个试件呈延性断裂；当试验结果有一个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有2个试件发生脆性断裂时，应再取6个试件进行复验；复验结果当有一个试件抗拉强度小于规定值，或有一个试件断于焊缝，或有3个试件呈脆性断裂时，应确认该批焊缝接头为不合格品。
钢筋焊接技术交底
钢筋焊接技术交底1、人员规定焊工属于特殊工种，按照《安全技术操作规程》和专业性规定，所有用于工程旳钢构件，焊接必须由有资格旳焊工制作，即焊工必须有合格旳上岗证。
在工程动工正式焊接之前，参与该项施焊旳焊工应进行现场条件下旳焊接工艺试验，并经试验合格后，方可正式生产。
试验成果应符合质量检查与验收时旳规定。
2、设备规定本工程拟采用5台BH-630钢筋焊接机。
钢筋构件焊接时，输入电焊机旳电压要满足额定电压规定，且电压要稳定。
电焊机输出电流必须稳定，且满足多种规格旳钢筋焊接规定，以防止电流过高时，烧伤钢筋；电流过低，熔点局限性。
搭铁应置于焊逢下或钢筋旳末端，以防烧伤主筋。
焊机应常常维护保养和定期检修，保证正常使用。
3、原材料规定钢筋焊接旳原材料重要为钢筋和焊条。
根据设计规定，钢筋选用HRB335二级钢筋。
钢筋进场时，应按现行国标《钢筋混凝土用热轧带肋钢筋》GB1499等旳规定抽取试件作力学性能检查，其质量必须符合有关原则旳规定。
钢筋焊接施工之前，应清除钢筋表面旳锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。
该工程钢筋焊接选用搭接焊，所用焊条应符合国标GB/T5117-1995、GB/T5118-1995，Ⅱ级钢T502、T506。
焊条必须寄存在干燥、通风旳地方。
严禁使用受潮焊条。
4、钢筋焊接旳施工工艺规定及检查验收在工程动工正式焊接之前，参与该项施焊旳焊工应进行现场条件下旳焊接工艺试验，并经试验合格后，方可正式生产。
施焊前要检查设备与否正常运转，工作服穿着及防护面罩与否齐全，施工环境与否有不安全原因等，应及时排除不利原因保证施工安全。
焊接时，引弧应在形成焊缝旳部位进行，不得烧伤主筋。
焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
钢筋搭接焊时，宜采用双面焊。
当不能进行双面焊时，方可采用单面焊。
搭接长度应符合规定，单面焊搭接长度为≥10d，双面焊搭接长度为≥5d，d为钢筋直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋焊接技术交底1.钢筋焊接型式
钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊5种接头型式。
焊接时应符合下列要求：
1）钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净。
2）钢筋应平直，无局部弯折。
3）加工后的钢筋，表面不应有削弱钢筋截面的伤痕。
4）钢筋要在常温状态下加工，不宜加热。
2.钢筋的弯制和末端的弯钩应符合如下要求：
1）所有受拉热轧光圆钢筋的末端应作成180°的半圆形弯钩，弯钩的弯曲直径不小于2.5d,钩端应留有不小于3d的直线段。
2）弯曲钢筋应弯成平滑曲线,其曲率半径不小于钢筋直径的10倍(圆钢),12倍(带肋钢筋)
3.钢筋焊接
焊接接头在受拉区不得大于50%，轴心受拉构件不得大于25%。
钢筋接头在构件的受拉区，不得大于25%，在受压区不得大于50%。
钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍。
在同一根钢筋上应少设接头。
“同一截面”内，同一根钢筋上不得超过一个接头。
注：两焊接接头在钢筋直径的35倍范围且不小于500mm以内，两绑扎接头在1.3倍搭接长度范围且不小于500mm以内,均视为“同一截面”。
4.制作成Array型：
1）箍
筋与主筋
点焊，焊
接要牢固；钢筋笼立焊用单面搭接焊。
2）钢筋笼成型时，应将主筋接头错开，同一截面接头数量不超过主筋总根数的50%，相邻接头纵向间距应大于35d,并不得小于50cm。
3）搭接焊的焊缝度厚a不应小于0.3d，焊缝宽度ｂ不小于0.8d。
4）搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上。
弯折角度控制：单面焊l:10，双面焊1:5。
5）搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。
6）搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上，弧坑应填满。
第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋。
7）焊接过程中应及时清渣，弧坑应填满。
5.钢筋笼制作允许偏差按下表要求控制：
钢筋笼制作允许偏差
钢筋笼制作完成自检合格后，提交监理工程师验收，合格后方可使用。
