CCD CMOS靶面型号尺寸标准
CCD靶面尺寸划分
CCD 靶面尺寸划分摄像机摄像器件（CCD）的尺寸分为 1 英寸、 1/2 英寸、 1/3 英寸、 1/4 英寸等。
其中以 1/3英寸和 1/2 英寸最为常见。
CCD尺寸水平（ mm ）垂直（ mm ）对角线（ mm ） 1英寸12.79.616 2/3英寸8.8 6.611 1/2英寸 6.4 4.88 1/3英寸 4.8 3.6 6 1/4英寸 3.6 2.44镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5） CCD 靶面尺寸。
前 4 点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3 ″CCD F=4.8 × L/W 或 F=3.6 ×L/HF＝ CCD垂直高度*物距 /物高）（焦距 F＝ CCD 水平宽度 * 物距 /物宽）或（焦距u 1/2″ CCD F=6.4 × L/W 或 F=4.8× L/H其中， W为被摄物体的宽度；H 为被摄物体的高度；L 为镜头到被摄物体间的距离； F 为镜头焦距。
那么为何在镜头的选用中考虑CCD 靶面的尺寸呢?为了从 1/3″与 1/2″ CCD 摄像机中获取同样的视角，1/3″ CCD 摄像机镜头焦距必须缩短；相反如果在1/3 ″ CCD 与1/2 ″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD 摄像机视角将比1/2″ CCD 摄像机明显地减小，同时1/3″ CCD 摄像机的图像在监视器上将比1/2″ CCD 的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD 摄像机的镜头，反之则不行。
原因是：如1/2″ CCD 摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。
如何确定镜头CCD靶面尺寸？
如何确定镜头CCD靶面尺寸？
在组建机器视觉系统时，需要选用适合实际应用的产品。
今天，中国机器视觉商城的培训课堂为您带来的是关于工业镜头CCD靶面尺寸的确定方法。
在选择镜头时，我们通常要注意一个原则：即小尺寸靶面的CCD 可使用对应规格更大的镜头，反之则不行。
如果1/2″CCD摄像机采用对应1/3″镜头，则进光量会变小，不能完全覆盖整个CCD靶面，色彩会变差，甚至图像也会缺损;反之，如果1/3″CCD摄像机采用对应1/2″镜头，进光量会变大，就可以完全覆盖整个CCD靶面，色彩会变好，图像效果肯定会更好。
但是在使用过程中，一般还是选规格相统一的产品，如1/2″CCD摄像机选用对应1/2″镜头，1/3″CCD摄像机选用对应1/3″镜头。
焦距是镜头的关键参数，为了在电荷耦合器件，也就是CCD上完整成像，我们需要为目标的高度和宽度计算焦距，较小的值为镜头焦距。
宽度的焦距=拍摄距离×CCD宽度／目标宽度+CCD宽度
高度的焦距=拍摄距离×CCD高度／目标高度+CCD高度
工业相机CCD传感器尺寸大小：
1/4 inch：(3.2mm×2.4mm)；
1/3 inch：(4.8mm×3.6mm)；
1/2 inch：(6.4mm×4.8mm)；
2/3 inch：(8.8×6.6mm)；
1 inch：(12.8mm×9.6mm)。
根据公式计算出焦距，然后再根据CCD传感器的尺寸规格就可以
判断选择合适的工业镜头产品。
安防监控CCD靶面尺寸视角、距离、焦距 录像数据量资料

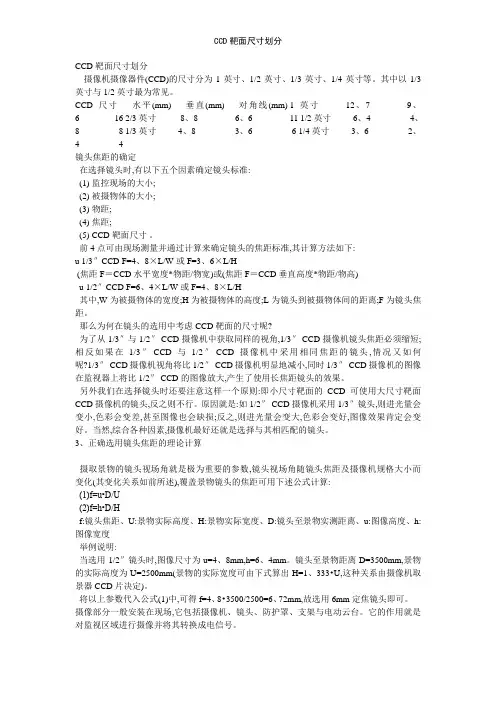

CCD靶面尺寸划分摄像机摄像器件（CCD）的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。
其中以1/3英寸和1/2英寸最为常见。
CCD尺寸水平（mm）垂直（mm）对角线（mm）1英寸 12.7 9.6 162/3英寸8.8 6.6 111/2英寸 6.4 4.8 81/3英寸 4.8 3.6 61/4英寸 3.6 2.4 4镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5）CCD靶面尺寸。
前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4.8×L/W或F=3.6×L/H（焦距F＝CCD水平宽度*物距/物宽）或（焦距F＝CCD垂直高度*物距/物高）u 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。
那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角，1/3″CCD摄像机镜头焦距必须缩短；相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小，同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。
原因是：如1/2″CCD摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。
当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。
3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：(1)f=u•D/U(2)f=h•D/Hf：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度举例说明：当选用1/2″镜头时，图像尺寸为u=4.8mm，h=6.4mm。
摄像机技术资料
技术资料影像大小每一款监控摄像机CCD的靶面大小不同，但通常使用的CCD摄像机的规格均为4：3（H:V）.接口类型通常的监控摄像机镜头拥有C接口和CS接口两种。
规格互换性*1空气换算长度。
*2在C接口镜头与CS接口的摄像机配合使用的情况下，需使用C-CS 接口接配环（5mm）。
MTF（分解力与调制传递函数）用比值来表示被摄景物（黑白条纹图形）自身的对比度在像面上被忠实的再现的精度就是MTF。
分解力是指镜头对不同间隔的黑白条图形的再现能力。
与之相反，调制传递函数指的是镜头再现黑白条图形的精度。
MTF通常用来表述镜头的性能，被看作是评镜头性能的好办法之一。
HD 高清镜头百万像素镜头与现行镜头有很大区别，镜头设计使其在空间频率数高的频带处也可维持较高的MTF*值。
因而在整个画面中，不仅镜头的中心部位，边缘部位也同样能获取高分辨力的图像。
下图显示了应对HD 镜头与普通镜头的MTF 的不同，TV 线数越多，MTF 数值差距越大。
影像亮度光阑指数（F ）是影像亮度的一个表征。
数值越小，亮度越高。
通过焦距和镜头的有效直径之比可以求出光阑指数。
光阑指数是交涉镜头的透射率为100%时确定的，但实际上不同的镜头透射率不同。
这样，光阑指数相同，但影像亮度会有不同。
为了消除这种不便，建立了一个综合考虑光阑指数和光线透射率的系统，即T 制光阑。
光阑指数（F ）与T 制光阑的关系如下。
df FNo =.ｆ：焦距 ｄ：镜头有效直径10%100..⨯=）透射率（FNo TNoＭ.Ｏ.Ｄ（Minimun Object Dnistance ）M.O.D 表示镜头到达被摄影无的最短距离。
它是从前镜片顶点测到的距离。
视角视角是用角度表示在规定的像场中能够摄入的范围。
通常是指镜头处于无限远时的角度。
焦距相同，若像场大小不同，视角则不同。
fY 2'tan 21-=θ θ：视角Y ’：图像尺寸 f ：焦距 举例：若使用1/2＂摄像机配套12.5mm 聚焦镜头，水平视角为： Y ’：6.4 f ：12.5︒=⨯=-72.285.1224.6tan 21θ视野和焦距的计算（1） 视野的计算在物距为有限的情况下，视野便能通过下述公式计算出来。
CCD尺寸
(4)1/3"靶面尺寸为宽4.8mmx高3.6mm，对角线6mm
(5)1/4"靶面尺寸为宽3.2mmx高2.4mm，对角线4mm
CCD当然也有CMOS，主要区分为彩色，黑白，1/3”，1/4”， 1/2”及品牌；大小的差别主要在于灵敏度，简单:相同数量的感光点，摆在1/4上的每一点一定比较小点，他的受光就较少，当然照度就较差，好处是便宜一些，还有体积较小，板子可以做小一些。
尺寸其实是说感光器件的面积大小，这里就包括了CCD和CMOS。感光器件的面积越大，也即CCD/CMOS面积越大，捕获的光子越多，感光性能越好，信噪比越高。CCD/CMOS是数码相机用来感光成像的部件，相当于光学传统相机中的胶卷。
(1)l"靶面尺寸为宽12.7mmx高9.6mm，对角线16mm
(2)2/3"靶面尺寸为宽8.8mmx高6.6mm，对角线11mm
CCD靶面尺寸划分
CCD靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。
其中以1/3英寸与1/2英寸最为常见。
CCD尺寸水平(mm) 垂直(mm) 对角线(mm) 1英寸 12、7 9、6 16 2/3英寸 8、8 6、6 11 1/2英寸 6、4 4、8 8 1/3英寸 4、8 3、6 6 1/4英寸 3、6 2、4 4镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1) 监控现场的大小;(2) 被摄物体的大小;(3) 物距;(4) 焦距;(5) CCD靶面尺寸。
前4点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3″CCD F=4、8×L/W或F=3、6×L/H(焦距F＝CCD水平宽度*物距/物宽)或(焦距F＝CCD垂直高度*物距/物高)u 1/2″CCD F=6、4×L/W或F=4、8×L/H其中,W为被摄物体的宽度;H为被摄物体的高度;L为镜头到被摄物体间的距离;F为镜头焦距。
那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角,1/3″ CCD摄像机镜头焦距必须缩短;相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小,同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大,产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头,反之则不行。
原因就是:如1/2″ CCD摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。
当然,综合各种因素,摄像机最好还就是选择与其相匹配的镜头。
3、正确选用镜头焦距的理论计算摄取景物的镜头视场角就是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述),覆盖景物镜头的焦距可用下述公式计算:(1)f=u•D/U(2)f=h•D/Hf:镜头焦距、U:景物实际高度、H:景物实际宽度、D:镜头至景物实测距离、u:图像高度、h:图像宽度举例说明:当选用1/2″镜头时,图像尺寸为u=4、8mm,h=6、4mm。
CCD及CMOS靶面尺寸型号标准-深圳市视清科技有限公司
CCD/CMOS靶面尺寸型号标准—深圳市视清科技有限公司图像传感器的尺寸是影响成像表现力的硬指标之一，但许多人对图像传感器（CCD/CMOS）尺寸的表示方法大惑不解，因为像1/1.8英寸、2/3英寸之类的尺寸，既不是任何一条边的尺寸，也不是其对角线尺寸，看着这样的尺寸，往往难以形成具体尺寸大小的概念。
那么，这个尺寸到底是怎么来的呢，事实上，这种表示方法来源于早期的摄像机成像器件——光导摄像管。
一、CCD/CMOS靶面尺寸型号标准在CCD出现之前，摄像机是利用一种叫作“光导摄像管（Vidicon Tube）”的成像器件感光成像的，这是一种特殊设计的电子管，其直径的大小，决定了其成像面积的大小。
因此，人们就用光导摄像管的直径尺寸来表示不同感光面积的产品型号。
CCD出现之后，最早被大量应用在摄像机上，也就自然而然沿用了光导摄像管的尺寸表示方法，进而扩展到所有类型的图像传感器的尺寸表示方法上。
例如，型号为“1/1.8”的CCD或CMOS，就表示其成像面积与一根直径为1 /1.8英寸的光导摄像管的成像靶面面积近似。
光导摄像管的直径与CCD/CMOS成像靶面面积之间没有固定的换算公式，从实际情况来说，CCD /CMOS成像靶面的对角线长度大约相当于光导摄像管直径长度的2/3。
如下图所示，白圈表示光导摄像管成像区域，绿色部分表示CCD/CMOS靶面区域：摄像管与CCD/CMOS成像区域对比二、CCD/CMOS典型靶面尺寸靶面尺寸类型：几种典型的图像传感器靶面尺寸几种典型的传统胶片尺寸三、CCD/CMOS各型号一览【表1】CCD/CMOS靶面尺寸各型号一览*转换系数（Crop Factor）是以35mm电影胶片尺寸（36×24mm）为标准设定的参考系数。
深圳市视清科技有限公司-以自主产品为支撑的机器视觉方案供应商!。
cmos成像 技术指标 靶面尺寸
cmos成像技术指标靶面尺寸1.引言1.1 概述概述部分的内容：引言部分旨在对CMOS成像技术以及靶面尺寸问题进行概述。
CMOS 成像技术是一种现代数字成像技术，它通过利用互补金属氧化物半导体（CMOS）技术制造出的图像传感器，在光信号的作用下将图像转化为电信号。
相比于传统的CCD（电荷耦合器件）技术，CMOS成像技术具有功耗低、集成度高以及成本较低等优势，因此在各个领域的图像采集中得到了广泛应用。
本文首先介绍CMOS成像技术的基本概念、原理和构造，然后重点讨论了CMOS成像技术的两个关键指标，即像素尺寸和噪声特性。
像素尺寸是衡量CMOS成像器件图像细节清晰度的重要参数，而噪声特性则直接影响到图像的质量。
通过详细探讨这两个指标，我们可以更好地理解CMOS成像技术的性能和应用。
此外，我们还将深入研究靶面尺寸问题。
靶面尺寸是指图像传感器所能够接收到的有效图像区域的大小。
文章将从靶面尺寸的定义与意义出发，探讨靶面尺寸的影响因素以及对成像质量的影响。
通过对靶面尺寸问题的研究，我们可以更好地理解CMOS成像技术在实际应用中的限制和优化方向。
通过本文的阅读，读者将会深入了解CMOS成像技术以及其关键指标，同时也能够理解靶面尺寸对成像质量的重要性。
这将为进一步的研究和应用提供有价值的参考和借鉴。
接下来我们将详细介绍文章的结构和各个部分的内容。
1.2 文章结构文章结构部分是指对整篇文章的组织和框架进行介绍，以便读者能够清晰地了解文章的结构和内容安排。
以下是文章结构部分的内容：文章结构部分的主要目的是为读者提供一个清晰的框架，帮助读者更好地理解本文的内容和论点。
本文将分为以下几个部分进行介绍。
第一部分是引言部分。
在引言部分，我们将概述CMOS成像技术指标和靶面尺寸的重要性，并说明本文的目的和结构。
第二部分是正文部分。
在正文部分，我们将详细介绍CMOS成像技术指标和靶面尺寸的相关内容。
首先，我们将讨论像素尺寸的定义和意义，以及它对成像质量的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【图 1】摄像管与 CCD/CMOS 成像区域对比
二、CCD/CMOS 典型靶面尺寸
靶面尺寸类型：
【图 2】几种典型的图像传感器靶面尺寸
【图 3】几种典型的传统胶片尺寸 三、CCD/CMOS 各型号一览
【表 1】CCD/CMOS 靶面尺寸各型号一览
转换系数* （Crop Factor） 14.422 10.817 9.615 8.653 7.620 7.211 6.564 6.441 6.024 5.619 5.408 4.843 4.554 4.297 3.933 2.704
2.000
1.942
1.923 1.739
1.672
1.622 1.600 1.587
N/A
45.720 3:2
N/A
3.000 2.400 4.000 3.200 4.500 3.600 5.000 4.000 5.678 4.536 6.000 4.800 6.592 5.270 6.718 5.371 7.182 5.760 7.700 6.160 8.000 6.400 8.933 7.176 9.500 7.600 10.070 8.080 11.000 8.800 16.000 12.800
1.523
1.435 1.338 1.255
35mm film Leica S2 Kodak KAF 3900 13:10
43.267 36.000 54.083 45.000 63.965 50.700
24.000 30.000 39.000
1.000 0.800 0.676
*转换系数（Crop Factor）是以 35mm 电影胶片尺寸（36×24mm）为标准设 定的参考系数，其详细概念可参见“专业知识→光学成像类”栏目中的相关文 章。
【图 3】35mm 电影胶片与不同尺寸 CCD/CMOS 的对比
