粉煤灰安定性试验方法

粉煤灰检验操作方法与步骤

粉煤灰检验操作方法与步骤1.1粉煤灰含水量的测定：（1）需用仪器：天平（分度值不大于0.05g ），电热干燥箱，干燥器。

（2）试验步骤：① 称取粉煤灰试样50g （W 1，准确至0.01g ），倒入蒸发皿中。

② 将烘干箱温度调整并控制在105℃~110℃。

③ 将试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量（W 2，准确至0.01g ）。

（3）结果计算：含水量 100121⨯-=W W W W %（精确至0.1%） 1.2粉煤灰的细度测定（1）需用仪器：负压筛析仪，0.045mm 方孔筛，架盘天平（最大称量100g ，分度值不大于0.05g ）。

（2）试验步骤：① 将测试用粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

② 检查方孔筛，必须洁净、无破损。

把方孔筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000Pa~6000Pa 范围内；当负压偏低时，清理集尘瓶及滤尘布，使负压能达到规定要求。

③ 称取试样10g （G 0，准确至0.01g ），倒入方孔筛筛网上，置于负压筛析仪上连续筛析3min 。

当有样品附着筛盖时，可轻敲筛盖将其震落。

注意试验过程中样品不得散失到筛外。

③ 筛析仪停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关拨到手动位置，再筛析1~3min 直至筛分彻底为止。

将筛网内的筛余物收集并称其质量（G 1，准确至0.01g ）（3）结果计算：筛余百分量F =10001 G G ( % )，计算至0.1%。

1.3粉煤灰的需水量比测定（胶砂法）原理：按GB/T 2419测定试验胶砂和对比胶砂的流动度，以二者流动度达到130mm —140mm 时的加水量之比确定粉煤灰的需水量比。

（1）需用仪器及材料：天平（量程不小于1000g ，最小分度值不大于1g ），水泥（GSB14—1510强度检验用水泥标准样品），标准砂（符合GB/T 17671—1999规定的0.5mm —1.0mm 的中级砂），水泥胶砂搅拌机，流动度跳桌。

粉煤灰八项常规项目检测操作细则

粉煤灰操作细则一、含水量的试验方法1、操作步骤称取粉煤灰试样50g，准确至0.01g，倒入蒸发皿中；将烘干箱温度调整并控制在105℃~110℃；将粉煤灰试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。

2、计算公式W = [（W1－W0）/ W1] × 100式中：W ——含水量，%；W1——烘干前试样的质量，g；W0——烘干后试样的质量，g；计算至0.1%。

二、细度的试验方法1、操作步骤将粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

称取试样50 g，准确至0.01 g，倒入45μm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

接通电源，将定时开关固定在3，开始筛析；开始工作后，观察负压表，使负压稳定在4000Pa～6000Pa，若负压小于4000Pa则应停机，清理收尘器中的积灰后再进行筛析。

在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛可有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min～３min直至筛分彻底为止，将筛网内的筛余物收集并称量，准确至0.01 g。

2、计算公式F = （G1/G）×100式中：F ——45μm方孔筛筛余，%；G1——筛余物的质量，g；G ——称取试样的质量，g。

计算至0.1%。

三、烧失量的试验方法1、操作步骤准确称取试样约1 g，放入已灼烧至恒量的瓷坩埚中，在950℃～1000℃的高温下灼烧30min，取出，稍冷后置于干燥器中，冷却至室温后进行称量。

2、计算公式Loss =（m －m1）/ m×100式中：Loss ——烧失量的百分含量，%；m ——灼烧前试样的质量，；m1——灼烧后试样的质量，。

四、需水量比的试验方法1、操作步骤（1）胶砂配比按下表（2）试验胶砂按GB/T17671规定进行搅拌。

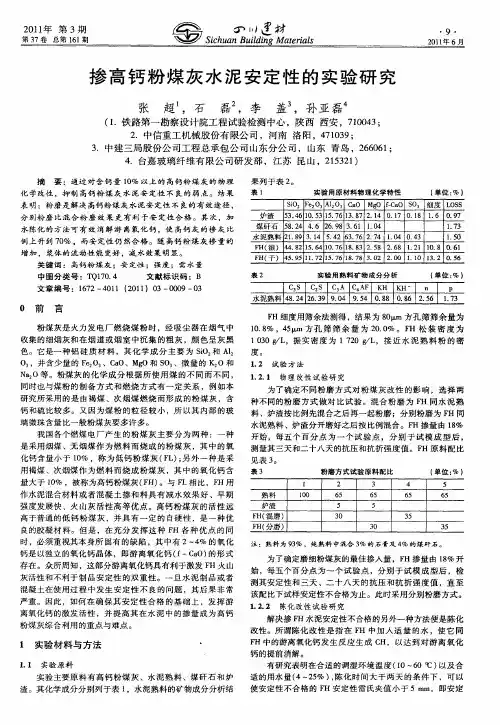

掺高钙粉煤灰水泥安定性的实验研究

ｌ７＿３１５．Ｏ
ｒ湿）４８５６Ｏ７８ｇ．８．８．１Ｏ８．ｌｎ（４．２１．４１．６１．３２５２６１２１．０６
ｒ于）５９１７５７８７．２２０１１１．０５Ｈ（４．５ｌ．２ｌ．６１．８３０．０．０３２．６
增加，浆体的流动性能高钙粉煤友；安定性；强度；需水量
煤矸石５．４．２．８３６１０８２４６６９．１．４水泥熟料１８．４．２６．６２７Ｉ００４２．９３１５４３７．４．４．３
Ｏ，并含少量的Ｆ２３ａ３ｅＯ、ＣＯ、Ｍｇ和Ｓ３ｏＯ、微量的ＫＯ和２
Ｎ２ａＯ等。粉煤灰的化学成分根据所使用煤的不同而不同，同时也与煤粉的制备方式和燃烧方式有一定关系，例如本研究所采用的是由褐煤、次烟煤燃烧而形成的粉煤灰，含
１３Ｌ００，振实密度为１７０ｇＬ２／，接近水泥熟料粉的密
度。
１２．试验方法
粉煤灰是火力发电厂燃烧煤粉时，经吸尘器在烟气中
收集的细烟灰和在烟道或烟室中沉集的粗灰，颜色呈灰黑色。它是一种铝硅质材料，其化学成分主要为ＳＯ和Ａｉｌ
钙和硫比较多。叉因为煤粉的粒径较小，所以其内部的玻

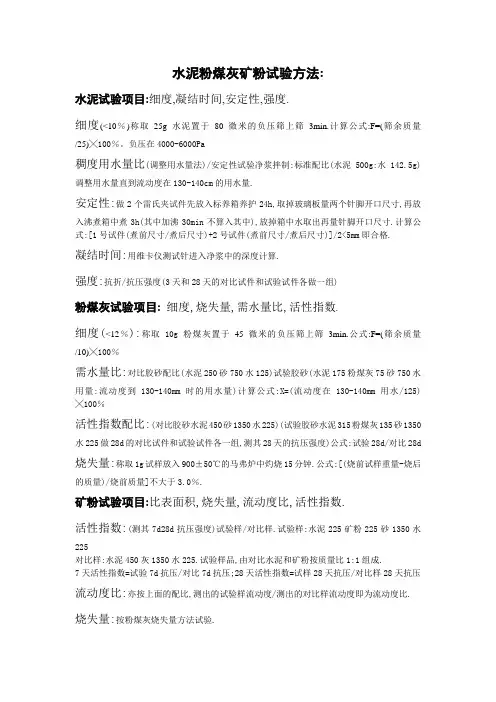

水泥粉煤灰矿粉试验方法

水泥粉煤灰矿粉试验方法:水泥试验项目:细度,凝结时间,安定性,强度.细度(<10％)称取25g水泥置于80微米的负压筛上筛3min.计算公式:F=(筛余质量/25)╳100％。

负压在4000-6000Pa稠度用水量比(调整用水量法)/安定性试验净浆拌制:标准配比(水泥500g:水142.5g)调整用水量直到流动度在130-140cm的用水量.安定性:做2个雷氏夹试件先放入标养箱养护24h,取掉玻璃板量两个针脚开口尺寸,再放入沸煮箱中煮3h(其中加沸30min不算入其中),放掉箱中水取出再量针脚开口尺寸.计算公式:[1号试件(煮前尺寸/煮后尺寸)+2号试件(煮前尺寸/煮后尺寸)]/2<5mm即合格.凝结时间:用维卡仪测试针进入净浆中的深度计算.强度:抗折/抗压强度(3天和28天的对比试件和试验试件各做一组)粉煤灰试验项目:细度,烧失量,需水量比,活性指数.细度(<12％):称取10g粉煤灰置于45微米的负压筛上筛3min.公式:F=(筛余质量/10)╳100％需水量比:对比胶砂配比(水泥250砂750水125)试验胶砂(水泥175粉煤灰75砂750水用量:流动度到130-140mm时的用水量)计算公式:X=(流动度在130-140mm用水/125) ╳100％活性指数配比:(对比胶砂水泥450砂1350水225)(试验胶砂水泥315粉煤灰135砂1350水225做28d的对比试件和试验试件各一组,测其28天的抗压强度)公式:试验28d/对比28d 烧失量:称取1g试样放入900±50℃的马弗炉中灼烧15分钟.公式:[(烧前试样重量-烧后的质量)/烧前质量]不大于3.0％.矿粉试验项目:比表面积,烧失量,流动度比,活性指数.活性指数:(测其7d28d抗压强度)试验样/对比样.试验样:水泥225矿粉225砂1350水225对比样:水泥450灰1350水225.试验样品,由对比水泥和矿粉按质量比1:1组成.7天活性指数=试验7d抗压/对比7d抗压;28天活性指数=试样28天抗压/对比样28天抗压流动度比:亦按上面的配比,测出的试验样流动度/测出的对比样流动度即为流动度比. 烧失量:按粉煤灰烧失量方法试验.。

粉煤灰实验步骤及规范

胶砂种类
水泥/g
粉煤灰/g
标准砂/g
加水量/mL
对比胶砂
450
-
1350
225
试验胶砂
315
135
1350
225
胶砂强度的检验
仪器设备 ① 水泥行星式胶砂搅拌机：应每月检查一次叶片与锅之间的间隙(指叶片与锅壁间的最小距离)； ② 水泥胶砂振实台：应安装在高度约400mm的混凝土基座上，混凝土基座体积约为0.25m3，重约600kg，仪器底座与基座之间要铺一层砂浆保证它们完全接触。仪器用地脚螺丝固定在基座上，应保证水平。 ③ 胶砂试模：组装备用的试模，应用黄干油涂覆试模的外接缝，在试模内表面涂上一层薄机油。 ④ 水泥抗折强度试验机 ⑤ 水泥抗压强度试验机：精度应±1%，试验机最大荷载宜为200~300kN，并具有按2400N/s±200N/s速率加荷的能力，宜采用能自动调节加荷速度的试验机。 ⑥ 抗压强度用夹具：受压面积为40mm×40mm。 ⑦ 天平：精度应为±1g。 ⑧ 量水器：精度应为±1ml。 ⑨ 标准砂：颗粒分布和湿含量应符合规定。可以单级分包装，也可以预配合以1350±5g量的塑料袋混合包装。
C类粉煤灰
5.0
拌制混凝土和砂浆用粉煤灰技术要求
项目
技术要求
烧失量，不大于/%
F类粉煤灰
8.0
C类粉煤灰
含水量，不大于/%
F类粉煤灰
1.0
C类粉煤灰
三氧化硫，不大于/%
F类粉煤灰
3.5
C类粉煤灰
游离氧化钙不大于/%
F类粉煤灰
1.0
C类粉煤灰
4.0
安定性雷氏夹沸煮后增加距离，不大于/mm
粉煤灰
基本术语产品分类和技术要求试验方法

混凝土生产企业实验室水泥检测实施细则-粉煤灰检验细则单行本

表1 胶砂配比
胶砂种水泥类（g）
粉煤灰（g）
标准砂加水量（ml）（g）
对比胶 250
-----
750 按流动度达到
砂
130~140mm
试验胶 175
75
750 调整
砂
2.3.2 拌好的胶砂分两次装入预先放置在跳桌中心用湿布擦过的截锥形圆
模内。第一次先装至模高的2/3，用小刀在相互垂直的两个方向各
w准确至0.01g 。
4.4 含水量计算：
W =〔(C1-C)/C1〕×100%
（计算结果精确至0.1%）
式中 W------含水量（%）
C1-----烘干前试样重量（g）
C-------烘干后试样重量（g）
5、粉煤灰烧失量测定 5.1 技术指标：Ⅰ级≤5.0% Ⅱ级≤8.0% 5.2 试验设备： 5.2.1马弗炉——温度控制在950℃-1000℃。 5.2.2分析天平 ----- 量程200g 精度0.0001g 5.2.3瓷坩锅、干燥器 5.3试验方法：称取约1g试样（m1）精确至0.0001g，置于已烧为恒重的瓷坩锅内，
L
式中： X——需水量比（％）,计算至1% ；
L1——试验胶砂流动度达到130-140mm时的加水量
（ml）；
L ——对比胶砂流动度达到130-140mm时的加水量（ml）。
3、粉煤灰安定性试验 3.1粉煤灰雷式法安定性，按国家标准《水泥标准稠度用水量、凝结时间、安定性试验方法》GB/T1346-2001规定的试验方法进行，并应采用雷氏法。
4.2.2天平 ----- 量程100 g ，分度值0.01g
4.2.3 浅口容器；干燥器
4.3试验方法：浅口容器在105~110℃烘箱中烘至恒重，再称取50g ，精确

(完整版)粉煤灰安定性试验方法

粉煤灰安定性试验方法
（适用于内蒙古自治区建设工程）
1、试验前准备工作
每个试样需成型两个试件，每个雷氏夹需配备两个边长或直径约80mm、厚度4 mm—5mm的玻璃板，凡与粉煤灰净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层油
2、雷氏夹试件的成型
将预先准备好雷氏夹放在已稍擦油的玻璃板上，并立即将已制好的标准稠度净浆一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约25mm水温直边刀在浆体表面轻轻插捣3次，然后抹平，盖上稍涂油的玻璃板，接着立即将试件移至湿气养护箱内养护24h±2h.
3、煮沸
①调整好煮沸箱内的水位，使能保证在整个沸煮过程中都超过试件，不需中途添补试验用水，同时又能保证在30min±5min内升至沸腾。

②脱去玻璃板取下试件，先测量雷氏夹指针尖端间的距离（A），精确到
0.5mm，接着将试件放入沸煮箱水中的试件架上，指针朝上，然后在30min±5min 内加热至沸并恒沸180min±5min.
4、结果判断
沸煮结束后，立即放掉沸煮箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。

测量雷氏夹指针尖端的距离(C)，准确至0.5mm，当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离(C-A)的平均值大于5.0mm时，应用同一样品立即重做一次试验。

以复检结果为准。

水泥安定性测定方法

水泥安定性测定方法
1、方法概要
雷氏法是通过测定水泥标准稠度净浆在雷氏夹中沸煮后试针的相对位移表征其体积膨胀的程度。

观测由二个试针的相对位移所指示的水泥标准稠度净浆体积膨胀的程度。

2、引用标准
GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法
3、试验主要仪器设备：
水泥净浆搅拌机、雷氏夹、标准养护箱、沸煮箱。

4、试验步骤
⑴制备试样：对比样品和被检验粉煤灰按7:3质量比混合而成。

⑵设备检查：每个试样需成型两个试件，每个雷氏夹需配备质量约75克至85克的玻璃板两块。

凡与胶凝净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层油。

沸煮箱内的水位，能保证在整个煮沸过程中都超过试件，不需要中途加水，同时又能保证30±5分钟内升至沸腾。

⑶雷氏夹的成型：将准备好的雷氏夹放在已稍擦油的玻璃板上，立即将已经达到标准稠度的胶凝净浆一次装满雷氏夹，装浆时一只手轻扶雷氏夹，另一只手用宽约10㎜的小。
