基槽级配砂石回填技术交底
级配砂石回填施工技术交底

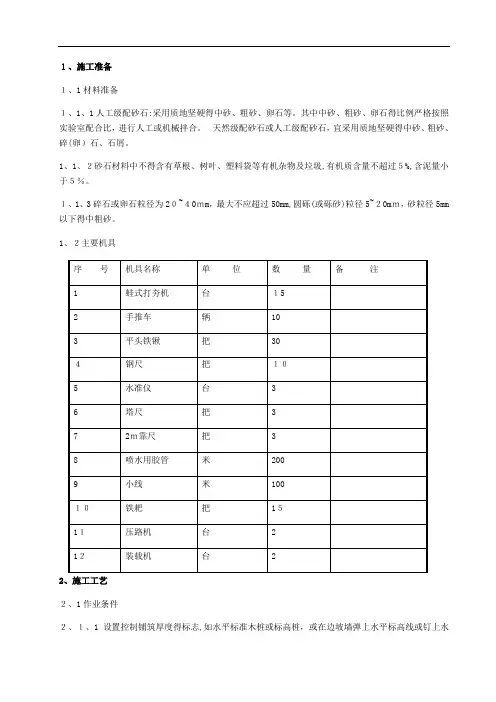

１、施工准备１、1材料准备１、1、1人工级配砂石:采用质地坚硬得中砂、粗砂、卵石等。
其中中砂、粗砂、卵石得比例严格按照实验室配合比，进行人工或机械拌合。
天然级配砂石或人工级配砂石，宜采用质地坚硬得中砂、粗砂、碎(卵）石、石屑。
1、1、２砂石材料中不得含有草根、树叶、塑料袋等有机杂物及垃圾,有机质含量不超过５%,含泥量小于５％。
１、1、3碎石或卵石粒径为2０~４0ｍm，最大不应超过50mm,圆砾(或砾砂)粒径5~２0mｍ，砂粒径5mm 以下得中粗砂。
1、２主要机具2、施工工艺２、1作业条件２、１、1设置控制铺筑厚度得标志,如水平标准木桩或标高桩，或在边坡墙弹上水平标高线或钉上水平标高木橛。
2、1、２在地下水位低于基坑底面得情况下施工。
2、1、3铺筑前,应组织有关单位共同验槽,包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。
应在未做地基前处理完毕并办理隐检手续。
2、1、4检查基坑得边坡就是否稳定,并清除基底上得浮土与积水。
2、2级配砂石施工工艺流程施工工艺流程为:检验砂石质量→铺筑砂石→洒水→夯实→找平验收。
2、2、1本工程砂石采用机械铲运、机械压实、人工配合得施工方法施工。
2、2、2砂石级配及土方运输与回填:(1)根据设计相关规范得要求,选定材料进场,在施工场地内平整、宽阔位置,将其堆放。
（2)对进场拌合后得级配砂石进行技术鉴定,其质量与配比均应达到设计要求或规范得规定。
(3）砂石回填时,采用装载机将已拌合均匀得砂石料运输到基坑内,根据已经超测好得标高点控制铺筑厚度,采用平行倒退法进行铺筑。
从而确保分层回填厚度。
2、2、3铺筑砂石(1）根据要求，分层回填厚度不大于3０0mｍ,压实系数不小于0、９4。
(2）分段施工时,接槎处应做成斜坡,每层接岔处得水平距离应错开0、5~1、0ｍ,并应充分压实。
(3)铺筑得砂石应级配均匀。
回填时如发现砂窝或石子成堆现象，应将该处砂子或石子挖出,分别填入级配好得砂石。
级配砂石回填安全技术交底
安全技术交底表C2-1编号
工程名称交底日期年月日施工单位分项工程名称级配砂石回填
交底提要安全
交底内容：
认真贯彻国家法规及公司各项制度，树立“安全第一，预防为主，综合治理”的思想。
进入施工现场人员必须正确代号合格的安全帽，系好帽带。
作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
新进场的施工人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训者不得上岗作业。
回填砂石时，应注意不要破坏边坡，距边坡200mm范围内采用人工夯压密实，应保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。
夜间施工时，应合理安排施工顺序，设有足够的照明设施，防止砂石级配不准或铺筑超厚。
施工中必须保证边坡稳定，防止边坡坍塌。
审核人交底人接受交底人
接受交底人：
1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；
2、当做分布、分项施工作业安全交底时，应填写“分部、分项工程名称”栏；
3、交底提要应根据交底内容把交底重要内容写上。

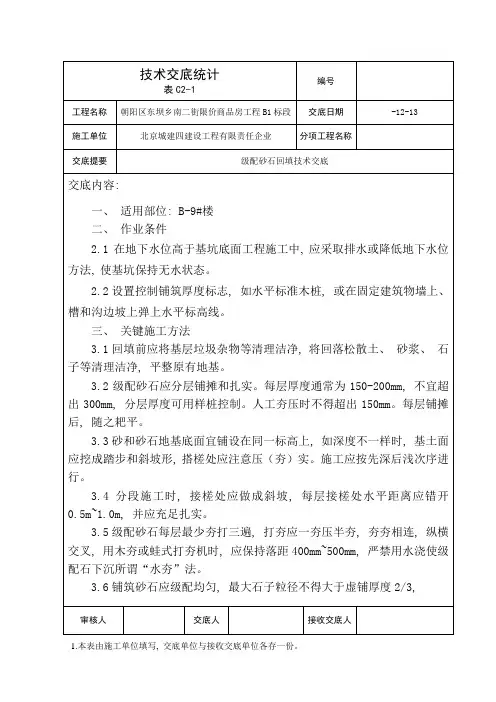

级配砂石回填技术交底
编号
表C2-1
工程名称朝阳区东坝乡南二街限价商品房工程B1标段交底日期-12-13
施工单位北京城建四建设工程有限责任企业分项工程名称
交底提要级配砂石回填技术交底
交底内容:
且不宜大于50mm。
如发觉砂窝或石子成堆现象, 应将该处砂子或石子挖出, 分别填入级配好砂石。
3.7独立柱基础采取平面振捣器大面振捣, 距基坑边200mm范围内采取人工夯压密实。
3.8最终一层扎实完成后, 表面应拉线找平, 而且要符合设计要求标高。
四、质量标准
五、成品保护方法
5.1回填砂石时, 应注意不要破坏边坡, 距边坡200mm范围内采取人工夯压密实, 应保护好现场轴线桩、标准高程桩, 预防碰撞位移, 并应常常复测。
5.2夜间施工时, 应合理安排施工次序, 设有足够照明设施, 预防砂石级配不准或铺筑超厚。
5.3施工中必需确保边坡稳定, 预防边坡坍塌。
审核人交底人接收交底人。
级配砂石技术交底
2、作业条件：
（1）地基处理基坑开挖完成后基坑无积水，报监理单位验收，同意进行下道工序施工后，方可进行砂石的回填。
（2）选用级配好的砂石材料（中砂，石子3-4cm），级配砂石回填前报试验单位进行检测（4:6），测定砂石的含水率、含泥量、最大粒径、有机质含量等指标，合格后再进行级配、回填。
（3）标号32.5普通水泥，进场水泥必须要有合格证和检测报告，现场取样并报试验单位进行水泥强度、安定性、凝结时间等指标检测，合格后方可掺入级配进行回填。
（3）根据现场实际情况，每层铺设砂石时设置6米见方的，控制铺筑厚度的临时标志，待铺筑完成后撤除，进行碾压，直至完成。
（4）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排回填、碾压顺序，防止漏压、少压。
二、操作工艺
1、工艺流程：
检验砂石、水泥质量→现场掺入5%标号32.5水泥搅拌→分层铺筑级配砂石→（洒水）夯实或碾压→找平→浅层平板载荷试验检测→合格收。
将基础表面的垃圾、杂物等清除干净无积水，按照试验室出具的配合比要求，进行现场拌制，级配砂石拌制中，施工员必须严格控制其配比。用50装载机及钩机进行充分翻挖，搅拌均匀后再进行级配砂石铺设作业。
2、施工方法：
（1）采用级配砂石进行换填，换填深度不小于1.5m，铺筑砂石的每层虚铺厚度为25cm左右，不得超过30cm，压实系数不小于0.97，分层厚度控制按照标高桩的分档标志进行控制。视不同条件，可选用夯实或压实的方法，施工应按先深后浅的顺序进行。
（2）分段施工时，接槎处应做成斜坡，每层接茬处的水平距离应错开0.5～1.0m，并应充分压（夯）实。对于积水坑等重要部位，先回填至槽底标高部位后再重新开挖至要求尺寸。
级配砂石回填安全技术交底
级配砂石回填安全技术交底1. 引言级配砂石回填是一种常见的土木工程施工技术，用于填补空洞或强化地基。
在进行级配砂石回填施工前，需要进行安全技术交底，以确保施工人员的安全和工程质量的保证。
本文将对级配砂石回填安全技术进行详细介绍。
2. 确定施工环境在进行级配砂石回填施工前，首先需要对施工环境进行评估和确定。
施工环境包括地质条件、地下设施和现场周围环境等。
需要考虑的因素包括探明地下管线、电缆以及地质条件的稳定性等。
在确定施工环境后，施工队伍可以有针对性地制定安全措施和计划。
3. 施工前准备在进行级配砂石回填施工前，需要进行充分的施工前准备工作。
包括但不限于以下几个方面：•人员培训：施工队伍成员应接受相关安全培训，了解施工过程中的潜在风险和应急处理措施。
•施工设备检查：对施工所需的设备进行全面检查，确保其工作状态良好、操作安全可靠。
•施工材料采购：根据工程需要，提前采购好符合质量要求的级配砂石。
•施工计划制定：制定详细的施工计划，包括施工步骤、工期、队伍组织和交通路线等，并与相关部门进行协调。
4. 安全措施在级配砂石回填施工中，需要采取一系列安全措施，以确保施工人员的安全。
以下是一些常用的安全措施：•安全帽：施工人员必须佩戴符合安全标准的安全帽，以防止头部受伤。
•防护服：施工人员应穿戴适当的防护服，包括鞋子、手套和工作服等，以防止受到砂石等物料的伤害。
•通风设施：对于较深的回填区域，应设置通风设施，确保施工人员的安全。
•人员疏散：制定疏散计划，并设置明确的疏散通道，以应对突发事件。
•施工区域限制：将施工区域划定清晰，并设置明显的警示标志，以限制非施工人员进入施工区域。
•工作现场安全巡查：定期对工作现场进行安全巡查，确保施工过程中符合安全要求。
5. 施工步骤级配砂石回填施工包括以下几个主要步骤：•准备工作：包括施工环境评估、施工前准备和安全措施落实等。
•土壤准备：对土壤进行处理，包括清理杂物、挖掘坑槽等。
级配砂石换填技术交底
5.浇注框架梁、柱、墙时，应搭设操作平台，铺满绑牢跳板，严禁直接站在模板或支架上操作；
6.使用溜槽、串桶时必须固定牢固，操作部位应设护身栏，严禁站在溜槽上操作；
7.用料斗吊运砼时，要与信号工密切配合，缓慢升降，防止料斗碰撞伤人；
2、施工工艺及方案要点
2.1铺设垫层前应先验槽，将基地表面浮土、淤泥、杂物清除干净，基槽验收合格后，才能砂石回填
2.2垫层标高不同时应挖成台阶式搭接，错台平面应小于1000mm，立面小于1000mm。回填时并按先深后浅的顺序施工，搭接处应碾压密实。
2.3分层铺设时分层厚度控制在每层300mm，采用6mX6m网格标桩，用水准仪检查厚度与平整度。施工时，下层的密实度应检验合格后，方可进行上层施工。
且不能多于2个弯，振捣棒自然插入、拔出，不能硬插拔或推，不要蛮碰钢筋或模板等硬物，不能用
棒体拔钢筋等；
交底人
接受交底人
2.2.4每层垫层铺设碾压完毕后，应立即进行下道工序，严禁小车及人在砂石垫层上扰动，必要时应在垫层上铺板行走。
二、文明施工措施
1.施工人员入现场必须进行入场安全教育，经考核合格后方可进入施工现场；
2.作业人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；
3.施工人员要严格遵守操作规程，振捣设备安全可靠；
技 术 交 底 记 录
工程名称
朝阳市海里污水处理厂工程—回用水提升泵房
交底时间
年 月 日
交底部位
基础
交底提要
级法
1、材料选择
砂石回填宜采用级配良好的天然级配砂石、质地坚硬的石屑、中砂、粗砂、砾砂、圆砾、角砾、卵石、碎石等材料，不含植物残体、垃圾等杂质。且含泥量不超过5%。
砂石回填技术交底
砂石回填技术交底
1. 背景信息
为了确保施工安全和地质稳定性，砂石回填技术在工程建设中
起到至关重要的作用。
本文档旨在对砂石回填技术进行交底，确保
施工人员了解并正确实施相关技术。
2. 砂石回填技术的目的
砂石回填技术的主要目的在于填充土地或其他工程空间，以提
供坚实的基础和支撑。
通过合理的砂石回填，可以增加土地稳定性，防止地质滑坡和土壤沉降等问题的发生。
3. 砂石回填的操作步骤
- 确定回填区域：首先需要确定需要进行砂石回填的区域，根
据项目要求和设计图纸进行选择。
- 土地准备：在进行回填之前，需要彻底清理回填区域，确保
土地表面没有残留物、杂草等。
- 砂石选择：根据项目要求和地质条件，选择合适的砂石进行
回填。
砂石应符合相应的标准和规范。
- 填充和压实：将选择好的砂石逐层填充到回填区域，并使用相应的工具和设备进行压实，确保填充物紧密并具有足够的承载能力。
- 检查和修正：在回填完成后，对回填区域进行仔细的检查，确保填充物的均匀性和稳定性。
如有需要，进行修正和调整。
4. 安全注意事项
在进行砂石回填过程中，必须注意以下安全事项：
- 施工人员必须戴好安全帽、安全鞋等个人防护装备。
- 在进行回填操作时，应保持工作区域清洁，防止杂物或工具堆积导致的安全隐患。
- 严禁在回填区域内吸烟或进行其他火源操作，以防引发火灾事故。
请施工人员在实施砂石回填技术时，严格按照以上操作步骤和安全注意事项进行，确保施工安全和工程质量。
级配砂石回填施工技术交底
4.2施工中必须保证边坡稳定，防止边坡坍塌。
5、安全要求
5.1、施工中应使边坡有一定坡度，保持稳定，不得直接在坡用汽车卸料，以防失稳。
5.2向基坑内填砂石前，应检查电线绝缘是否良好，机械是否装置漏电开关保护，按一机一开关安装，机械不得带病运转。
分项工程名称
地基工程
交底提要
II：
3.2碎石的质量必须符合设计要求及施工规范规定。
3.3碾压的密实度必须符合设计要求。
3.4允许偏差项目
项次
项目
允许偏差（mm）
检验方法
1
顶面标高
15
用水准仪拉线尺量检查
2
表面平整度
20
用2M靠尺和楔形塞尺尺量检查
4、成品保护
4.1碎石垫层铺筑时，应注意保护好槽边的轴线控制桩、标高控制桩，防止碰撞位移，测量员应跟踪检查。
1.2主要机具：平板振动器、平头铁锹、手推车、2m靠尺、钢卷尺、小线、钢尺等。
1.3作业条件
1.3.1冻土及软弱土层全部清理完毕，通过有关单位共同验槽，并办完地基验槽手续。
1.3.2沿槽边每隔4m设置控制标高的木桩，木桩上弹上级配砂石垫层上口水平标高控制线，以控制碎石垫层的铺筑厚度。
1.3.3检查基槽的边坡是否稳定，并清除基底上的积水、浮土和杂物。
2、施工工艺
2.1工艺流程:
检验级配砂石质量→分层铺筑筑碎石→碾压密实→找平验收
2.2级配砂石进场后，先检验级配砂石的质量，不得含有杂草、树根等有机杂质。含泥量不得超过5%。
2.3分层铺筑碎石：
2.3.1级配砂石铺筑III段由西向东，IV-1段由南向北铺筑。采用溜槽溜到基坑内后，用手推车铺筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底人
接受人
施工技术交底施管表5
2003年8月28日
工程名称
青山湖污水处理厂
分部工程
综合楼
分项工程
基槽级配砂石回填
交底内容：
综合楼局部超挖部分按设计要求用级配砂石换填，其最大回填厚度约50cm。
一、材料要求
砂石料符合设计及规范要求，并经监理工程师签字认可。
二、主要机具设备
翻斗车、平板震动器、平锨、直尺、小线等。
五、质量标准
1、保证项目
1）基底处理必须符合设计要求及施工规范规定。
2）回填的土料，必须符合设计要求及施工规范规定。
2、允许偏差项目
标高：+0 -50
六、安全措施
1、进入施工现场必须佩戴安全帽，系好安全帽带。
2、夜间施工，必须有足够的照明。
3、非机电设备操作人员不得擅自动用机电设备。操作夯机人员，必须戴胶皮手套，以防触电。
5、填土前应检验砂石料的含水量是否在其最佳含水量的±2%范围之内且拌和均匀。
四、施工操作工艺
1、摊铺及夯实：回填土应分层摊铺和夯实，每层虚铺厚度（一般为200～250mm）和夯压遍数（一般为3～4遍）应根据现场做的灌砂试验确定，保证压实度≥97%。
2、摊铺时，砂石料摊铺范围向基础边线外延伸40cm，并设专职测量员随时检测，严禁超厚；平板振动器震动前应将填土初步整平。
4、夯打时，操作人员应随时注意边坡稳定，如有意外，随时通知人员疏散。
七、注意事项
1）雨天不宜进行回填。
2）试验员应随时监测级配砂石含水率，控制回填用级配砂石含水率在其最佳含水率的±2%范围之内。
3）每层回填的级配砂石都应取样做灌砂试验，控制其压实度≥97%，不能够满足要求的则应重新夯压。
交底单位
北京城建三南昌公司施工二队
三、施工条件
1、原水塘底淤泥必须清理干净，基槽经地质勘工程量已经甲方、监理方计量认证。
2、用于级配砂石回填的机械设备、配合机械回填的人力已组织落实到位。
3、回填用级配砂石货源已备足，其质量符合设计及规范要求并经现场监理工程师认可。
4、在基槽四周已测设好水平控制桩，并用红漆做出标识。
