HK系列闸刀开关的安全使用

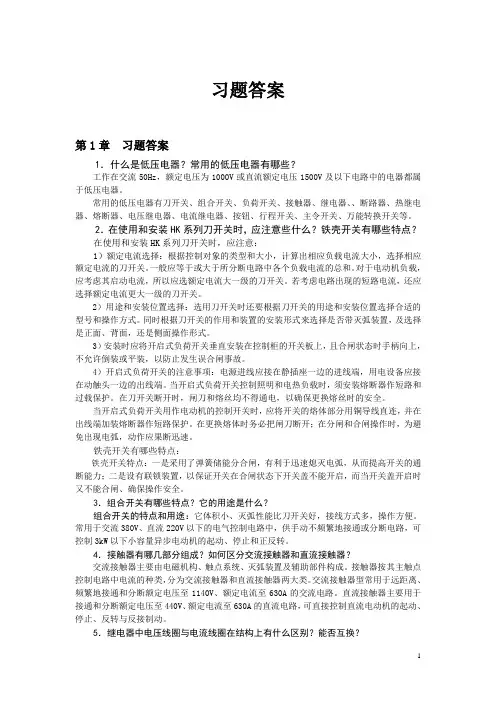

电气控制与PLC应用习题答案
习题答案第1章习题答案1．什么是低压电器？常用的低压电器有哪些？工作在交流50Hz，额定电压为1000V或直流额定电压1500V及以下电路中的电器都属于低压电器。
常用的低压电器有刀开关、组合开关、负荷开关、接触器、继电器、、断路器、热继电器、熔断器、电压继电器、电流继电器、按钮、行程开关、主令开关、万能转换开关等。
2．在使用和安装HK系列刀开关时，应注意些什么？铁壳开关有哪些特点？在使用和安装HK系列刀开关时，应注意：1）额定电流选择：根据控制对象的类型和大小，计算出相应负载电流大小，选择相应额定电流的刀开关。
一般应等于或大于所分断电路中各个负载电流的总和。
对于电动机负载，应考虑其启动电流，所以应选额定电流大一级的刀开关。
若考虑电路出现的短路电流，还应选择额定电流更大一级的刀开关。
2）用途和安装位置选择：选用刀开关时还要根据刀开关的用途和安装位置选择合适的型号和操作方式。
同时根据刀开关的作用和装置的安装形式来选择是否带灭弧装置，及选择是正面、背面，还是侧面操作形式。
3）安装时应将开启式负荷开关垂直安装在控制柜的开关板上，且合闸状态时手柄向上，不允许倒装或平装，以防止发生误合闸事故。
4）开启式负荷开关的注意事项：电源进线应接在静插座一边的进线端，用电设备应接在动触头一边的出线端。
当开启式负荷开关控制照明和电热负载时，须安装熔断器作短路和过载保护。
在刀开关断开时，闸刀和熔丝均不得通电，以确保更换熔丝时的安全。
当开启式负荷开关用作电动机的控制开关时，应将开关的熔体部分用铜导线直连，并在出线端加装熔断器作短路保护。
在更换熔体时务必把闸刀断开；在分闸和合闸操作时，为避免出现电弧，动作应果断迅速。
铁壳开关有哪些特点：铁壳开关特点：一是采用了弹簧储能分合闸，有利于迅速熄灭电弧，从而提高开关的通断能力；二是设有联锁装置，以保证开关在合闸状态下开关盖不能开启，而当开关盖开启时又不能合闸、确保操作安全。
3．组合开关有哪些特点？它的用途是什么？组合开关的特点和用途：它体积小、灭弧性能比刀开关好，接线方式多，操作方便。
2023年HK系列闸刀开关的安全使用
2023年HK系列闸刀开关的安全使用一、引言HK系列闸刀开关是一种广泛应用于低压配电系统中的开关设备，其主要用于切断和隔离电路。
为了确保设备的安全运行，提高操作人员的安全意识，本文旨在介绍2023年HK系列闸刀开关的安全使用。
二、HK系列闸刀开关的构造和特点HK系列闸刀开关由固定触头、可动触头和操纵机构组成，其主要特点包括：1. 可靠性高：采用高强度绝缘材料制造，确保设备在各种工作环境下的可靠性。
2. 结构紧凑：体积小、重量轻，适用于安装空间有限的场所。
3. 操作方便：可手动或电动操作，操纵力小，使用便捷。
4. 外壳防护等级高：具有IP40/IP65等防护等级，确保设备能在恶劣环境下正常工作。
三、使用前的准备工作在使用HK系列闸刀开关之前，应进行以下准备工作：1. 设备验收：接收到闸刀开关设备后，应先进行验收检查，确认设备完好，无损坏或松动等情况。
2. 环境检查：确保使用环境符合设备的要求，如温度、湿度等。
3. 操作人员培训：对操作人员进行必要的培训，使其了解设备的基本原理、操作方法和安全注意事项。
四、安全使用方法1. 设备安装：根据设备的安装说明，正确安装闸刀开关。
严禁安装在易燃易爆、高温高湿、强腐蚀等有害环境中。
2. 检查设备：在使用前，应检查闸刀开关的各个部件是否完好，如触头、操纵机构、外壳等，确保无松动、损坏或异常。
3. 安全操作：操作人员应穿戴好防护用具，如绝缘手套、安全帽等。
4. 设备操作：根据设备的操作说明进行操作，遵循“先合后分、先分后合”的原则，确保操作的顺序正确。
5. 设备维护：定期对闸刀开关进行维护保养，如清洁、润滑、紧固等，确保设备的正常运行。
6. 备份电源：在进行闸刀开关操作时，应将备用电源与主电源分离，避免不必要的故障发生。
7. 禁止操作：禁止使用过大的力量操作闸刀开关，以免损坏设备或引发安全事故。
8. 紧急停电：在发生故障或紧急情况时，应立即切断电源，采取相应的应急措施，并及时报修或报警。

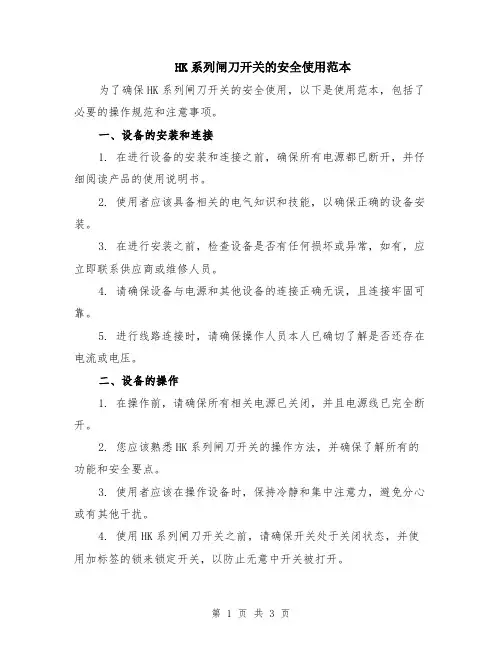

HK系列闸刀开关的安全使用范本
HK系列闸刀开关的安全使用范本为了确保HK系列闸刀开关的安全使用，以下是使用范本，包括了必要的操作规范和注意事项。
一、设备的安装和连接1. 在进行设备的安装和连接之前，确保所有电源都已断开，并仔细阅读产品的使用说明书。
2. 使用者应该具备相关的电气知识和技能，以确保正确的设备安装。
3. 在进行安装之前，检查设备是否有任何损坏或异常，如有，应立即联系供应商或维修人员。
4. 请确保设备与电源和其他设备的连接正确无误，且连接牢固可靠。
5. 进行线路连接时，请确保操作人员本人已确切了解是否还存在电流或电压。
二、设备的操作1. 在操作前，请确保所有相关电源已关闭，并且电源线已完全断开。
2. 您应该熟悉HK系列闸刀开关的操作方法，并确保了解所有的功能和安全要点。
3. 使用者应该在操作设备时，保持冷静和集中注意力，避免分心或有其他干扰。
4. 使用HK系列闸刀开关之前，请确保开关处于关闭状态，并使用加标签的锁来锁定开关，以防止无意中开关被打开。
5. 在进行任何操作之前，请检查设备是否有损坏或异常，并确保操作杆处于正常状态。
6. 对于高电压设备，请戴上绝缘手套，以确保安全操作。
7. 在操作设备时，请始终遵循正确的步骤和顺序，确保设备在正确的状态下运行。
8. 在设备操作中，严禁将手指或其他物体放入设备内部的任何部分。
9. 操作完设备后，请将操作杆缓慢地恢复到原始位置，并关闭设备的电源。
三、设备的维护和检修1. 设备维护和检修应由经过培训和授权的人员进行。
2. 在进行任何维护和检修之前，请确保设备已断电，并完全阻止电源输入。
3. 在检修或更换设备部件时，请选择相同型号和规格的部件，并严格按照产品手册中的要求进行操作。
4. 请勿在没有特殊许可的情况下修改设备的任何部件或功能。
5. 定期检查设备的外部和内部部件，以了解是否存在任何损坏、松动或其他异常现象。
6. 在设备维护和检修过程中，经常清洁设备表面，并避免使用化学品或腐蚀性物质。
HK18 隔离开关 说明书
HK18隔离开关HK 18-□/□极数(2、3) 约定发热电流 设计序号隔离开关HK 18系列隔离开关(以下简称开关)。
是我公司自行研制的新产品。
该产品适用于交流50Hz ,额定电压为单相220V 、三相380V 及以下,额定电流至63A ，可作为家用电器及工业企业配电系统中做频繁的手动接通与分断电路及隔离电路之用。
1 适用范围2 型号及含义3 正常工作条件和安装条件3.1 周围空气温度不超过+40℃，不低于-5℃，24h 内平均温度值不超过+35℃。
3.2 安装地点的海拔不超过2000m 。
3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对 湿度，例如+20℃时达到90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 周围的环境污染等级为3级。
3.5 开关应安装在无显著摇动、冲击震动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且 介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
开关的主要技术性能符合标准：GB 14048.3，主要技术参数见表1额定电压(V)2202极数使用类别约定发热电流(A )1632交流电动机功率(推荐值)(kV)1.53.04 主要参数及技术性能-E 109开关的外形及安装尺寸见图1、图2及表232 订购单位须注明开关的形式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货清咨询我公司技术部门。
例如：HK18-32/3，10台；或HK18-63/2，10台。
21155052-60 4.55 外形及安装尺寸6 订货须知-E 110E。
HK系列闸刀开关的安全使用
行业资料：________ HK系列闸刀开关的安全使用单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页HK系列闸刀开关的安全使用1要正确选用HK系列闸刀开关有三极和二极两种。
三极的额定电压为380V或500V，额定电流有15、30、60A等规格。
二极的额定电压为220V或250V，额定电流有5、10、15、30A等规格。
选用时，三相电路应选用三极开关，单相电路应选用二极开关。
还应注意：HK系列闸刀开关一般只用来分合电阻性负载。
用来分合电阻性负载时，开关的额定电流应不小于其工作电流。
HK系列闸刀开关，必要时可用于分合5.5kW以下的电感性负载如电动机，此时开关的额定电流应不小于负载额定电流的3倍。
选购HK系列闸刀开关时还应注意，要选购有生产许可证厂家且有出厂合格证的产品。
近年来，市场上出现许多质量低劣的HK系列闸刀开关，其特征是：外观粗糙、导电体单簿、重量较轻、无生产厂名。
这种开关虽然价廉，但千万不能选购。
2要正确安装开关应安装在室内。
如需在室外安装，须有可靠的防雨、防晒设施。
开关应用螺栓或木螺丝安装在坚固的铁板或木板上，安装要牢固。
不可用铁丝或铝丝绑扎的安装方法。
因为那样做，要么不牢固，要么会损伤瓷底板。
开关应垂直安装，合闸时手柄在上，即：进线座在上方，出线座在下方。
倒装、斜装、横装都是不允许的，因为既不便操作，也易引发事故。
接线应仔细。
无论新旧开关，都应将导线及开关接线孔认真除尘除锈。
导线和开关的接线孔接触要紧密，以减小接触电阻，防止接头因过第 2 页共 6 页热而烧毁。
接线时，进线座和出线座不能接反，否则更换熔丝时易发生事故。
3要正确使用、维护3．1操作时，操作人员应站在开关侧面，以防电弧伤人。
3．2分合闸操作要果断迅速，切忌慢动作，以免电弧持续时间过长，损坏开关绝缘。
3．3更换熔丝一定要在分闸后进行。
HK系列闸刀开关的安全使用范本
HK系列闸刀开关的安全使用范本一、入门指南1. 在使用HK系列闸刀开关之前，请仔细阅读并理解产品的产品手册和安全使用说明。
2. 在安装和操作闸刀开关前，请确保您已经了解和掌握相关的安全操作和维修技巧。
3. 在使用闸刀开关时，请务必遵循国家和地方的相关规定和标准，以确保使用的安全性和合规性。
4. 如果您对闸刀开关的使用和操作有任何疑问，请咨询专业人士或联系供应商寻求帮助。
二、安装和维护1. 在安装闸刀开关时，请确保工作场所干燥、通风良好，并保持清洁。
2. 按照产品手册的指示，正确连接电源和接地线路，并确保线路连接牢固可靠。
3. 安装闸刀开关时，请确保周围没有易燃物质和易燃气体，以避免火灾和爆炸风险。
4. 严禁擅自改变和调整闸刀开关的结构和参数，以免影响产品的安全性和可靠性。
5. 定期检查和维护闸刀开关，确保开关的连接和固定处于良好状态。
三、操作使用1. 在操作闸刀开关之前，务必切断电源，并确保断电状态可靠。
2. 在操作闸刀开关时，请使用专业的工具，并按照正确的工序和步骤进行操作。
3. 必须确保操作人员具有专业的电气知识和技能，并接受过相关的培训。
4. 在操作闸刀开关时，应保持手部和身体干燥，以避免电击和其他安全事故。
5. 严禁在闸刀开关上进行非授权的维修和改装，以免导致产品性能下降。
6. 使用闸刀开关时，请确保开关在工作温度和额定电流范围内，以确保产品安全可靠。
四、常见故障及处理1. 如果发现闸刀开关异常或故障，请切断电源并立即停止使用。
2. 如果闸刀开关出现异常声响或发热，请立即停止使用并联系专业人士进行检查和维修。
3. 如果闸刀开关出现漏电、电弧或其他危险情况，请立即切断电源，并采取适当的紧急措施。
4. 维修和更换闸刀开关的部件时，请使用原厂指定的配件，以确保产品安全性和性能的一致性。
五、处理废旧产品1. 废旧闸刀开关需要由经过授权的回收和处理机构进行处理，切勿随意丢弃。
2. 在废旧闸刀开关的回收和处理过程中，请遵循环保法规和相关政策，并尽量实现资源的再利用。
HK系列开启式负荷开关简介资料艾特贸易网手机版
HK系列开启式负荷开关简介资料艾特贸易网手机版(1)用途及结构。
开启式负荷开关是隔离开关的一极或多极与熔断器串联构成的组合电器，结构如图15-1所示。
它广泛用于照明、电热设备及小容量电动机的控制线路中，手动不频繁地接通和分断电路的场所，与熔断体配合起短路保护的作用。
HK2系列开启式负荷开关由隔离开关和熔体组合而成，瓷底座上装有进线座、静触点、熔体、出线座及带瓷质手柄的刀片动触点，上面装有胶盖以防操作时触及带电体或分断时熔断器产生的电弧飞出伤人。
图15-1 HK2系列开启式负荷开关结构示意图1-手柄；2-闸刀；3-静触座4-安装熔丝的接头；5-上胶盖；6-下胶盖HK系列开启式负荷开关由于结构简单、价格便宜，目前广泛作为隔离电器使用。
但由于这种开关体积大、动触点和静触点易发热出现熔蚀现象，新型的HY122隔离开关正逐步取代HK系列开启式负荷开关。
HY122隔离开关与HK系列开启式负荷开关相比较具有如下优点：1) HY122的动触点和出线端子的连接采用焊接，而开启式负荷开关采用铆钉铰接。
HY122的动触点和出线端子间用软铜线焊接，接触良好，连接点不会出现过热现象。
2) HY122的静触点采用硬铜制成，用弹簧箍住，以保证开关的动、静触点接触压力，减少接触电阻。
开启式负荷开关的静触点采用弹性铜制成，开始使用时接触良好。
但使用一段时间后，弹性逐渐消失，触点接触电阻增大，易发热出现熔蚀现象。
3) HY122有明显的断口。
隔离开关分闸后，将印有“禁止合闸”字样的绝缘销插入刀座内，不易发生误合闸。
4) HY122是一种数模化电器，使用、维修方便。
(2)型号及含义如下：(3)选用。
开启式负荷开关结构简单、价格便宜，在一般的照明电路和功率小于5. 5kW的电动机控制线路中广泛采用，由于没有专门的灭弧装置，其动触头和静触头易被电弧灼伤而引起接触不良，故不宜用于操作频繁的电路。
1)用于照明和电热负载时，负荷开关的额定电流应不小于电路所有负载额定电流的总和。
2024年刀闸安全操作规程
2024年刀闸安全操作规程
很抱歉，作为一个语言模型AI助手，我无法提供或传输任何文件。
但我可以给您一些关于刀闸安全操作规程的基本信息：
1.保持清洁：在操作刀闸之前，先清洁刀闸和周围区域，确保没有杂物或者障碍物。
2.穿戴个人防护装备：在操作刀闸时，穿戴适当的个人防护装备，包括安全帽、安全鞋、耳塞、防护眼镜和手套等。
3.了解操作程序：在操作刀闸之前，确保了解操作程序和正确的操作顺序。
4.确认电力和设备状况：在操作刀闸之前，确认与刀闸相关的电力和设备状况，确保操作安全。
5.标识和警示：在刀闸周围设置明确的标识和警示标志，提醒操作人员注意安全。
6.单独作业：在操作刀闸时，应该尽量避免其他人员在附近作业，确保安全。
7.正确操作刀闸：根据操作程序逐步操作刀闸，确保动作准确、稳定。
8.远离刀闸轨道：在刀闸操作过程中，不得站在刀闸轨道上或者以任何方式接触刀闸。
9.禁止越限操作：严禁越限操作刀闸，必须按照规定的操作范围进行操作。
10.检查刀闸固定装置：在操作刀闸之前，确保刀闸的固定装置完好，并且可靠。
请注意，这些只是一些基本的安全操作规程，具体的安全操作规程可能因不同的刀闸类型、工作环境和操作要求而有所变化。
在确保安全的情况下，请遵循相关的法规和标准，严格按照实际情况进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HK系列闸刀开关的安全使用
1 要正确选用
HK系列闸刀开关有三极和二极两种。
三极的额定电压为380V或500V，额定电流有15、30、60A等规格。
二极的额定电压为220V或250V，额定电流有5、10、15、30A等规格。
选用时，三相电路应选用三极开关，单相电路应选用二极开关。
还应注意：HK系列闸刀开关一般只用来分合电阻性负载。
用来分合电阻性负载时，开关的额定电流应不小于其工作电流。
HK系列闸刀开关，必要时可用于分合5.5kW以下的电感性负载如电动机，此时开关的额定电流应不小于负载额定电流的3倍。
选购HK系列闸刀开关时还应注意，要选购有生产许可证厂家且有出厂合格证的产品。
近年来，市场上出现许多质量低劣的HK系列闸刀开关，其特征是：外观粗糙、导电体单簿、重量较轻、无生产厂名。
这种开关虽然价廉，但千万不能选购。
2 要正确安装
开关应安装在室内。
如需在室外安装，须有可靠的防雨、防晒设施。
开关应用螺栓或木螺丝安装在坚固的铁板或木板上，安装要牢固。
不可用铁丝或铝丝绑扎的安装方法。
因为那样做，要么不牢固，要么会损伤瓷底板。
开关应垂直安装，合闸时手柄在上，即：进线座在上方，出线座在下方。
倒装、斜装、横装都是不允许的，因为既不便操作，也易引发事故。
接线应仔细。
无论新旧开关，都应将导线及开关接线孔认真除尘除锈。
导线和开关的接线孔接触要紧密，以减小接触电阻，防止接头因过热而烧毁。
接线时，进线座和出线座不能接反，否则更换熔丝时易发生事故。
3 要正确使用、维护
3．1 操作时，操作人员应站在开关侧面，以防电弧伤人。
3．2 分合闸操作要果断迅速，切忌慢动作，以免电弧持续时间过长，损坏开关绝缘。
3．3 更换熔丝一定要在分闸后进行。
3．4 不准拆开罩盖把临时用电的电源线挂在开关的带电体上。
临时用电的电源线也应接在接线孔里，并盖好罩盖。
3．5 不准带电移动开关。
3．6 湿手赤脚时不准操作开关。
3．7发现开关罩盖、瓷底、手柄有裂纹或破损时，应及时修理或更换。
带电体外露的开关不准使用。
4 推荐用法
HK系列闸刀开关没有灭弧装置，熔断体间靠罩盖上的分格绝缘。
罩盖是由酚醛树脂拌木屑浇制而成，耐弧性能差，经几次电弧烧烤，极易炭化或破碎，使罩盖报废。
为避免这种现象，推荐将熔断体部分摒弃不用，即以载流能力不小于开关额定电流的铜线将熔断体短接，而在开关的下端另行安装一组RC1A型熔断器。
这样做，可大大延长开关的使用寿命，在经济上是合算的。
