华为OSN3500设备SLQ1单板
OSN产品常用光板光功率一览表
OSN产品常用光板光功率一览表一、NG-SDH1、SSN1BA2&SSN1BPA提供了两组LC的光纤接口,拉手条示意图请参见图3所示，SSN1BA2和SSN1BPA的成品板编码与光口说明见表1、表2：表1 SSN1BA2单板光口说明表2 SSN1BPA单板光口说明备注： PA的正常光功率范围为-36dBm ～-10dBm指的是不告警的光功率范围，对于STM-64信号，PA的输入光功率范围（PIN）以其和SL64配合后的最低接收灵敏度为准，推荐在-28 dBm ～-10dBm间使用。
2、SSN1LWX的成品板编码与光口说明见表1：表2 .SSN1LWX单板输入输出光功率说明说明：波分侧的光模块可以根据需要选配RTXM246（OTRWA）01～RTXM246（OTRWA）40共40种不同的光模块，编码分别对应（）～（），传输距离可达到170km。
在拉手条的或模块中的条码中包含波长信息，可以区分不同的光模块。
3、SEP1可以利用自身的两路线路接口，也可以配合使用的EU08、OU08等接口单板实现最多8对STM－1电接口/光接口的上下和TPS 电口保护功能。
具体参数见下表：4、SSN1SF16单板可与波分产品对接，根据不同的波长要求，选择不同波长的光模块，单板只支持一种规格收发合一长距光模块，光模块的发送光功率为：-2~+3dBm；接收灵敏度为：-28dBm；过载光功率为：-9dBm；色散受限距离(采用光纤)为：640km；光模块的频率范围：（）~，共40波。
5、SSN1SL16和SSN1SL16A提供LC的光纤接口，根据传输距离的不同要求，提供不同的收发模块，具体参数见下表：表 1 .单板配置与应用注：03037376和03037377支持的距离相同但是使用的光模块不同。
6、SSN1SLQ4/SSN1SLD4/SSN1SL4提供了LC/PC的光纤接口，根据传输距离的不同要求，提供不同的收发模块。
OptiX OSN3500系统控制与通信单元介绍
系统控制与通信单元
开关名 RESET ALMCUT
功能说明 复位按钮 告警切除开关
4
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元
设备ID号
物理设备的唯一标识符 取消ID拨码，支持软件设置ID 缺省ID＝49136（0xBFF0）
设置范围ID＝1～49136
对外IP地址
网段129.9.A.B/255.255.0.0 除非人为设置，否则IP跟随ID变化 A、B由ID号决定，即A*256+B=ID
5
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元
MDB 、DRDB
均为SDRAM，
MDB与DRDB内 容即时备份 FDB0、FDB1 每隔30分钟周期 定时备份，
¨ Ï ¿ ú ´ ¦ À í Ä £ ¿ é
ç Ô µ ´ ¼ ´ ¿ Ø Ä £ ¿ é
Ø Ö ¿ Æ Ä £ ¿ é
¨Ð Í Å Ä £ ¿ é
Í ¹ ø Ü ½ Ó ¿ Ú F&f OAM
+3.3V -48V ç Ô µ ´ Ä £ ¿ é +2.7V +5V
3
华为机密，未经许可不得扩散 文档密级：内部公开
alarm）
告警原因
单板未插； 单板插座已松动； 以太网通信故障。
POWER_FAIL：电源故障（PDH interface loss of signal）
告警原因
电源板开关未打开； 电源板失效； 时钟板故障或不在位；
供电电池电量过低或出现故障。
11
华为机密，未经许可不得扩散 文档密级：内部公开

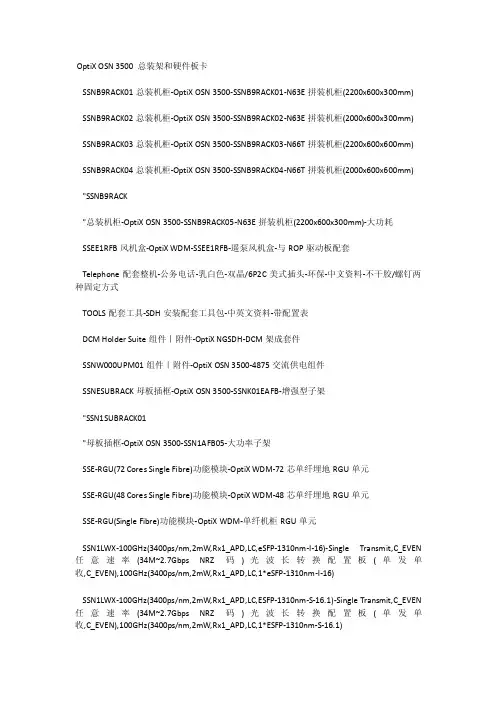

OSN3500板卡参数
OptiX OSN 3500 总装架和硬件板卡SSNB9RACK01总装机柜-OptiX OSN 3500-SSNB9RACK01-N63E拼装机柜(2200x600x300mm) SSNB9RACK02总装机柜-OptiX OSN 3500-SSNB9RACK02-N63E拼装机柜(2000x600x300mm)SSNB9RACK03总装机柜-OptiX OSN 3500-SSNB9RACK03-N66T拼装机柜(2200x600x600mm) SSNB9RACK04总装机柜-OptiX OSN 3500-SSNB9RACK04-N66T拼装机柜(2000x600x600mm)"SSNB9RACK"总装机柜-OptiX OSN 3500-SSNB9RACK05-N63E拼装机柜(2200x600x300mm)-大功耗SSEE1RFB风机盒-OptiX WDM-SSEE1RFB-遥泵风机盒-与ROP驱动板配套Telephone配套整机-公务电话-乳白色-双晶/6P2C美式插头-环保-中文资料-不干胶/螺钉两种固定方式TOOLS配套工具-SDH安装配套工具包-中英文资料-带配置表DCM Holder Suite组件｜附件-OptiX NGSDH-DCM架成套件SSNW000UPM01组件｜附件-OptiX OSN 3500-4875交流供电组件SSNESUBRACK母板插框-OptiX OSN 3500-SSNK01EAFB-增强型子架"SSN1SUBRACK01"母板插框-OptiX OSN 3500-SSN1AFB05-大功率子架SSE-RGU(72 Cores Single Fibre)功能模块-OptiX WDM-72芯单纤埋地RGU单元SSE-RGU(48 Cores Single Fibre)功能模块-OptiX WDM-48芯单纤埋地RGU单元SSE-RGU(Single Fibre)功能模块-OptiX WDM-单纤机柜RGU单元SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN4SF64-(XFP-LH40-196.00)STM-64(带外FEC)光接口板(1*XFP-LH40-196.00)SSN4SFD64-(XFP-LH40-196.00)2*STM-64(带外FEC)光接口板(2*XFP-LH40-196.00)SSN4SL64-(XFP-LH40-196.00)STM-64光接口板(1*XFP-LH40-196.00)SSN1FIB制成板-OptiX OSN 3500-SSN1FIB-单路隔离滤波板-1x1拼板SSN4GSCC制成板-OptiX OSN 3500-SSN4GSCC-系统控制与通信板-1x1拼板SSN3GSCC制成板-OptiX OSN 3500-SSN3GSCC02-系统控制与通信板-1*1拼板SSN1PIUA制成板-OptiX OSN 3500-SSN1PIUA-电源接口板-1*1拼板"SSN1FXCSA"制成板-OptiX OSN 3500-SSN1FXCSA-全交叉时钟板-1*1拼板SSND00RPWR01制成板-OptiX OSN 3500-SSN1RPWR-微波电源板-1*1拼板SSND00EFS011制成板-Optix OSN 3500-SSN5EFS0-8路带交换功能的快速以太网处理板-1*1SSND0EFS0A01制成板-Optix OSN 3500-SSN1EFS0A-16路FE-带交换功能的快速以太网处理板-1*1SSND00EFS411制成板-Optix OSN 3500-SSN3EFS4-4路带交换功能的快速以太网处理板-1*1SSND0ETF8A11制成板-OptiX OSN 3500-SSN1ETF8A-8路带1588功能的10/100M快速以太网双绞线接口板-1x1拼板SSND0PETF811制成板-OptiX OSN 3500-SSN1PETF8-8端口10M/100M以太网处理板(包平面)-1*1SSN1DX1A制成板-OptiX OSN 2500-SSN1DX1A02-1*1SSN1DXA制成板-OptiX OSN 2500-SSN1DXA02-1*1"SSN2PSXCSA"制成板-Optix OSN 3500-SSN2PSXCSA-超级双平面交叉时钟板-1*1拼板"SSN1EFP0"制成板-OptiX OSN 3500-SSN1EFP0-带交换和EoPDH功能的10M/100M以太网处理板-1*1拼板SSN1DX1B制成板-OptiX OSN 2500-SSN1DX1B02-1*1SSN1SEP1制成板-OptiX OSN 3500-SSN1SEP102-8*STM-1 业务处理板-1*1拼板SSN1SLH1制成板-OptiX OSN 3500-SSN1SLH103-16xSTM-1 线路功能处理板-1x1 拼版"SSN1PIUB"制成板-OptiX OSN 3500-SSN1PIUB-电源接口板-1*2SSN1GSCC制成板-OptiX OSN 3500-SSN1GSCC02-系统控制与通信板-1*1拼板SSN1D75S制成板-OptiX OSN 3500-SSN1D75S-32xE1/T1电接口倒换出线板(75欧姆)-1x1拼板SSN1D12S制成板-OptiX OSN 3500-SSN1D12S-32xE1/T1电接口倒换出线板(120欧姆)-1x1拼板SSN1D34S制成板-OptiX OSN 3500-SSN1D34S-6路34M/45M电接口转接倒换板-1x1拼板SSN1EU08制成板-OptiX OSN 3500-SSN1EU08-8xSTM-1电接口引出板-1x1拼板SSN1OU08(S-1.1,LC)制成板-OptiX OSN 3500-SSN1OU08-8xSTM-1光口出线板(LC,S-1.1)-1x1拼板SSN1TSB8制成板-OptiX OSN 3500-SSN1TSB8-8路电接口保护倒换板-1x1拼板SSN1ETF8制成板-OptiX OSN 3500-SSN1ETF8-8路10M/100M快速以太网双绞线接口板-1x1拼板SSN1MU04制成板-OptiX OSN 3500-SSN1MU04-4xE4&STM-1电接口引出板SSN1D12B制成板-OptiX OSN 3500-SSN1D12B-32xE1/T1电接口出线板-1x1拼板SSN1DCU(60km,LC)制成板-OptiX OSN 3500-SSN1DCU01-单路色散补偿板(60km,LC)-1x1拼板 SSN1EU04制成板-OptiX OSN 3500-SSN1EU04-4xSTM-1电接口引出板-1*1拼板SSN1DCU(80km,LC)制成板-OptiX OSN 3500-SSN1DCU02-单路色散补偿板(80km,LC)-1x1拼板SSN1DCU(60km/60km,LC)制成板-OptiX OSN 3500-SSN1DCU03-双路色散补偿板(60km/60km,LC)-1x1拼板SSN1DCU(80km/80km,LC)制成板-OptiX OSN 3500-SSN1DCU04-双路色散补偿板(80km/80km,LC)-1x1拼板SSN1ETS8制成板-OptiX OSN 3500-SSN1ETS8-8路10/100M以太网双绞线转接倒换板-1x1拼板SSN1C34S制成板-OptiX OSN 3500-SSN1C34S-3xE3/T3电接口转接倒换板-1x1拼板SSN2DCU(40km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU01-单路色散补偿板(40km,LC,3dB)-1x1拼板SSN2DCU(60km/60km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU05-双路色散补偿板(60km/60km,LC,3dB)-1x1拼板SSN1DM12制成板-OptiX OSN 3500-SSN1DM12-12DDN 混合出线板SSN1COA(-37,SC)成品板-OptiX OSN 3500-SSN1COA01-盒式单路前放板(-37dBm,SC)SSN1SL64(L-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6405-STM-64光接口板(L-64.2b,LC)SSN1SL64(V-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6406-STM-64光接口板(V-64.2b,LC)SSN1SF16(Ue-16.2C&D&F,LC)成品板-OptiX OSN 3500-SSN1SF1601-STM-16(带外FEC)光接口板(Ue-16.2C&D&F,LC)SSN1SL64(S-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6402-STM-64光接口板(S-64.2b,LC)SSN1SL64(Le-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6403-STM-64光接口板(Le-64.2,LC)SSN1SL64(Ls-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6404-STM-64光接口板(Ls-64.2,LC)SSN2PD3成品板-OptiX OSN 3500-SSN2PD301-6xE3/DS3业务处理板SSN1IXCSA成品板-OptiX OSN 3500-SSN1IXCSA01-无限交叉时钟板-无扩展子架SSN1IXCSB成品板-OptiX OSN 3500-SSN1IXCSB01-无限交叉时钟板-带扩展子架SSN1EFT8A成品板-OptiX OSN 3500-SSN1EFT8A01-8端口10M/100M以太网透传处理板SSN3SL16(L-16.2JE,LC)成品板-OptiX OSN 3500-SSN3SL1602-STM-16光接口板(L-16.2JE,LC)SSN3SL16(V-16.2Je,LC)成品板-OptiX OSN 3500-SSN3SL1603-STM-16光接口板(V-16.2Je,LC)SSN3SL16(U-16.2,LC)成品板-OptiX OSN 3500-SSN3SL1604-STM-16光接口板(U-16.2,LC)SSN2PQ3成品板-OptiX OSN 3500-SSN2PQ301-12xE3/DS3业务处理板TN11OBU101成品板-OptiX OSN 6800-TN11OBU101-C波段光功率放大单元(最大-4dBm输入,16dbm输出,增益20dB)TN11OBU102成品板-OptiX OSN 6800-TN11OBU102-C波段光功率放大单元(最大-3dBm输入,20dBm输出,增益23dB)TN11MR401成品板-OptiX OSN 6800-TN11MR401-四路光分插复用板(192.1/192.2/192.3/192.4THz)-DWDMTN11MR402成品板-OptiX OSN 6800-TN11MR402-四路光分插复用板(192.5/192.6/192.7/192.8THz)-DWDMTN11MR403成品板-OptiX OSN 6800-TN11MR403-四路光分插复用板(192.9/193.0/193.1/193.2THz)-DWDMTN11MR404成品板-OptiX OSN 6800-TN11MR404-四路光分插复用板(193.3/193.4/193.5/193.6THz)-DWDMTN11MR405成品板-OptiX OSN 6800-TN11MR405-四路光分插复用板(193.7/193.8/193.9/194.0THz)-DWDMTN11MR406成品板-OptiX OSN 6800-TN11MR406-四路光分插复用板(194.1/194.2/194.3/194.4THz)-DWDMTN11MR407成品板-OptiX OSN 6800-TN11MR407-四路光分插复用板(194.5/194.6/194.7/194.8THz)-DWDMTN11MR408成品板-OptiX OSN 6800-TN11MR408-四路光分插复用板(194.9/195.0/195.1/195.2THz)-DWDMTN11MR409成品板-OptiX OSN 6800-TN11MR409-四路光分插复用板(195.3/195.4/195.5/195.6THz)-DWDMTN11MR410成品板-OptiX OSN 6800-TN11MR410-四路光分插复用板(195.7/195.8/195.9/196.0THz)-DWDMTN11CMR401成品板-OptiX OSN 6800-TN11CMR401-四路光分插复用板(1291/1311/1331/1351nm)-CWDMTN11CMR402成品板-OptiX OSN 6800-TN11CMR402-四路光分插复用板(1391/1411/1431/1451nm)-CWDMTN11CMR403成品板-OptiX OSN 6800-TN11CMR403-四路光分插复用板(1471/1491/1591/1611nm)-CWDMTN11CMR404成品板-OptiX OSN 6800-TN11CMR404-四路光分插复用板(1511/1531/1551/1571nm)-CWDMSSN2PL3A成品板-OptiX OSN 3500-SSN2PL3A01-3xE3/T3前出线业务处理板SSN2PL3成品板-OptiX OSN 3500-SSN2PL301-3xE3/T3业务处理板SSN2BPA(14/-38,LC)成品板-OptiX OSN 3500-SSN2BPA01-光功率及前置放大板(-38dBm~-10dBm,22dB~33dB;-6dBm~+3dBm,14dBm,LC)SSND00IFSD01成品板-OptiX OSN 3500-SSN1IFSD1-双端口中频板SSN1PQM成品板-OptiX OSN 3500-SSN1PQM11-63xE1/T1业务处理板SSND0SXCSA11成品板-OptiX OSN 3500-SSN1SXCSA02-超级交叉时钟板-无扩展支架SSND0SF64A00成品板-OptiX OSN 3500-SSN1SF64A01-STM-64(带外FEC)光接口板(DRZ光接口码型)SSND0SXCSB11成品板-OptiX OSN 3500-SSN1SXCSB02-超级交叉时钟板-带扩展支架SSN2PQ1A成品板-OptiX OSN 3500-SSN2PQ1A02-63xE1业务处理板(E1/75ohm)SSN2PQ1B成品板-OptiX OSN 3500-SSN2PQ1B02-63xE1业务处理板(E1/120ohm)SS6COA(14 SC)成品板-OptiX 2500+-SS61COA01-盒式单路功放板(14dBm,SC)SS6COA(17 SC)成品板-OptiX 2500+-SS61COA02-盒式单路功放板(17dBm,SC)SSN1SF64(Ue-64.2c-e,LC)成品板-OptiX OSN 3500-SSN1SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSN1GXCSA成品板-OptiX OSN 3500-SSN1GXCSA01-普通交叉时钟板SSN1AUX成品板-OptiX OSN 3500-SSN1AUX01-系统辅助接口板SSN1BA2(14/14,LC)成品板-OptiX OSN 3500-SSN1BA201-双路光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17/17,LC)成品板-OptiX OSN 3500-SSN1BA202-双路光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BA2(14,LC)成品板-OptiX OSN 3500-SSN1BA203-光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17,LC)成品板-OptiX OSN 3500-SSN1BA204-光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BPA(17/-38,LC)成品板-OptiX OSN 3500-SSN1BPA02-光功率及前置放大板(-38dBm~-10dBm,22dB;-6dBm~+3dBm,17dBm,LC)SSN1EFT8成品板-OptiX OSN 3500-SSN1EFT801-16端口10M/100M以太网透传处理板SSN1SL64(I-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6401-STM-64光接口板(I-64.2,LC)SSN1UXCSA成品板-OptiX OSN 3500-SSN1UXCSA01-超强型交叉时钟板（不带扩展子架）SSN1UXCSB成品板-OptiX OSN 3500-SSN1UXCSB01-超强型交叉时钟板(带扩展子架)SSN1XCE成品板-OptiX OSN 3500-SSN1XCE01-扩展子架交叉板SS6M1COA(R)成品板-OptiX 2500+-SS6M1COA-盒式拉曼放大器SSN2SPQ4成品板-OptiX OSN 3500-SSN2SPQ401-4xE4&STM-1电接口板SSN1ADQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ110-4路155M ATM处理板(S-1.1,LC)SSN1ADQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1ADQ114-4路155M ATM处理板(Ie-1,LC,多模)SSN1ADQ1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ111-4路155M ATM处理板(L-1.1,LC)SSN1ADQ1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1ADQ112-4路155M ATM处理板(L-1.2,LC)SSN1ADL4(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1ADL410-1路622M ATM处理板(S-4.1,LC)SSN1EFF8(100Base-SX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF810-8路10/100M以太网光纤接口板(100Base-SX,1310-LC)SSN1EFF8(100Base-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF811-8路10/100M以太网光纤接口板(100Base-LX,1310-LC)SSN1IDQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1IDQ114-4路155M IMA/ATM处理板(Ie-1,LC,多模)SSN2EGR2(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EGR210-两路千兆以太环网处理板（1000BASE-SX,850-LC）SSN2EGR2(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EGR211-两路千兆以太环网处理板(1000BASE-LX,1310-LC)SSN2EMR0(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EMR010-12路10M/100M 电口和1路千兆光口混合以太环网处理板（1000BASE-SX,850-LC）SSN2EMR0(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EMR011-12路10M/100M电口和1路千兆光口混合以太环网处理板(1000BASE-LX,1310-LC)SSN1IDQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1IDQ110-4路155M IMA/ATM处理板(S-1.1,LC)SSN1EGS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EGS410-四路交换式千兆以太网处理板（1000BASE-SX,850-LC）SSN1EGS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSN1EGS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSN1EGS4(1000BASE-ZX,1550-LC)成品板单元-OptiX OSN 3500-SSN1EGS413-四路交换式千兆以太网处理板(1000BASE-ZX,1550-LC)SSN1EMS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EMS410-4端口带交换功能的千兆以太网/快速以太网处理板（1000BASE-SX,850-LC）SSN1EMS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS411-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSN1EMS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS412-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-VX,1310-LC)SSN1MST4(2xFC,MM,0.5km)成品板单元-OptiX OSN 3500-SSN1MST412-4端口多业务透传处理板(2xFC,MM,0.5km)SSN1MST4(1xFC MM+2xESCON/DVB-ASI MM)成品板单元-OptiX OSN 3500-SSN1MST415-4端口多业务透传处理板(1xFC MM＋2xESCON/DVB-ASI MM)SSN2SLO1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO110-8xSTM-1光接口板（S-1.1,LC）SSN2SLO1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO111-8xSTM-1光接口板（L-1.1,LC）SSN2SLO1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO112-8xSTM-1光接口板（L-1.2,LC） SSN2SLO1(Ve-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO113-8xSTM-1光接口板（Ve-1.2,LC） SSN2SLO1(I-1,LC)成品板单元-OptiX OSN 3500-SSN2SLO114-8xSTM-1光接口板（I-1,LC）SSN1ROP成品板单元-OptiX OSN 3500-SSN1ROP01-远端光泵浦驱动板SSN1EAS2(10GBASE-LR/LW,1310-LC)成品板单元-OptiX OSN 3500-SSN1EAS210-两路10G以太网交换处理板(10GBASE-LR/LW,1310-LC)SSND0IDQ1A01成品板单元-OptiX OSN 3500-SSN1IDQ1A10-增强型4*155M IMA/ATM处理板(Ie-1,LC,MM)SSND0IDQ1A02成品板单元-OptiX OSN 3500-SSN1IDQ1A11-增强型4*155M IMA/ATM处理板(S-1.1,LC)SSND0IDL4A01成品板单元-OptiX OSN 3500-SSN1IDL4A10-增强型1*622M IMA/ATM处理板(S-4.1,LC)SSND00EGT211成品板单元-OptiX OSN 3500-SSN2EGT210-双光口千兆以太网透传处理板(1000BASE-SX,850-LC)SSND00EGT212成品板单元-Optix OSN 3500-SSN2EGT211-双光口千兆以太网透传处理板(1000BASE-LX,1310-LC)SSND0RPC0201成品板单元-OptiX OSN 3500-SSN1RPC0201-C波段后向Raman驱动板,支持Los检测SSND00EGT213成品板单元-OptiX OSN 3500-SSN2EGT212-双光口千兆以太网透传处理板(1000BASE-VX,1310-LC)SSND0RPC0101成品板单元-OptiX OSN 3500-SSN1RPC0101-C波段高功率前向Raman驱动单元SSND00EGT214成品板单元-OptiX OSN 3500-SSN2EGT213-双光口千兆以太网透传处理板(1000BASE-ZX,1550-LC)SSND00EGS211成品板单元-OptiX OSN 3500-SSN3EGS212-二路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EGS213成品板单元-OptiX OSN 3500-SSN3EGS210-二路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS212成品板单元-OptiX OSN 3500-SSN3EGS211-二路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS411成品板单元-OptiX OSN 3500-SSN4EGS410-四路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS412成品板单元-OptiX OSN 3500-SSN4EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS413成品板单元-OptiX OSN 3500-SSN4EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EMS210成品板单元-OptiX OSN 3500-SSN1EMS210-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-ZX,1550-LC)SSND00EMS211成品板单元-OptiX OSN 3500-SSN1EMS211-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-SX,850-LC)SSND00EMS212成品板单元-OptiX OSN 3500-SSN1EMS212-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSND00EGS415成品板单元-OptiX OSN 3500-SSN4EGS414-四路交换式千兆以太网处理板(1000BASE-T (RJ45) SFP)SSN3SL16A(I-16,LC)成品板单元-OptiX OSN 3500-SSN3SL16A06-STM-16 光接口板(I-16,LC)SSN3SL16A(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A07-STM-16 光接口板(S-16.1,LC)SSN3SL16A(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A08-STM-16 光接口板(L-16.1,LC)SSN3SL16A(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN3SL16A09-STM-16 光接口板(L-16.2,LC)SSND0SLO1611成品板单元-OptiX OSN 3500-SSN1SLO1611-8*STM-16光接口板(S-16.1,LC)SSND0SLO1612成品板单元-OptiX OSN 3500-SSN1SLO1612-8*STM-16光接口板(L-16.1,LC)SSND0SLO1613成品板单元-OptiX OSN 3500-SSN1SLO1613-8*STM-16光接口板(L-16.2,LC)SSN1SLQ16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1621-4*STM-16光接口板(S-16.1,LC)SSN1SLQ16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1622-4*STM-16光接口板(L-16.1,LC)SSN1SLQ16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1623-4*STM-16光接口板(L-16.2,LC)SSND0EFF8A12成品板单元-OptiX OSN 3500-SSN1EFF8A11-8路带1588功能的100M快速以太网光纤接口板(100Base-LX,1310-LC)SSND0EFF8A11成品板单元-OptiX OSN 3500-SSN1EFF8A10-8路带1588功能的100M快速以太网光纤接口板(100Base-SX,1310-LC)SSN1EMS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EMS414-4端口带交换功能的千兆以太网/快速以太网板(1000BaseT,RJ45)SSN1EGS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EGS414-四路交换式千兆以太网处理板(1000BaseT,RJ45)SSND0SLO1601成品板单元-OptiX OSN 3500-SSN4SLO1601-8xSTM-16光接口板(I-16,LC)SSND0SLO1602成品板单元-OptiX OSN 3500-SSN4SLO1602-8xSTM-16光接口板(S-16.1,LC)SSND0SLO1603成品板单元-OptiX OSN 3500-SSN4SLO1603-8xSTM-16 光接口板(L-16.1,LC)SSND0SLO1604成品板单元-OptiX OSN 3500-SSN4SLO1604-8xSTM-16光接口板(L-16.2,LC)SSN3SLH41(S-1.1 & S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4102-8xSTM-1 & 8xSTM-4 光接口板(S-1.1 & S-4.1,LC)SSN3SLH41(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4103-16xSTM-1 光接口板(S-1.1,LC)SSN3SLH41(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4105-16xSTM-4 光接口板(S-4.1,LC)SSND0SLD6402成品板单元-OptiX OSN 3500-SSN4SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSND0SLQ1601成品板单元-OptiX OSN 3500-SSN4SLQ1601-4xSTM-16光接口板(I-16,LC)SSND0SLQ1602成品板单元-OptiX OSN 3500-SSN4SLQ1602-4xSTM-16光接口板(S-16.1,LC)SSND0SLQ1603成品板单元-OptiX OSN 3500-SSN4SLQ1603-4xSTM-16 光接口板(L-16.1,LC)SSND0SLQ1604成品板单元-OptiX OSN 3500-SSN4SLQ1604-4xSTM-16光接口板(L-16.2,LC)SSND0SFD6401成品板单元-OptiX OSN 3500-SSN4SFD6401-2xSTM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SF6401成品板单元-OptiX OSN 3500-SSN4SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SL6401成品板单元-OptiX OSN 3500-SSN4SL6401-1xSTM-64光接口板(I-64.1,LC)SSND00SL6403成品板单元-OptiX OSN 3500-SSN4SL6403-1xSTM-64光接口板(P1L1-2D2,LC)SSND00SL6402成品板单元-OptiX OSN 3500-SSN4SL6402-1xSTM-64光接口板(S-64.2b,LC)SSND00SL6404成品板单元-OptiX OSN 3500-SSN4SL6404-1xSTM-64光接口板(V-64.2b,LC)SSND0SLD6401成品板单元-OptiX OSN 3500-SSN4SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(I-64.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(S-64.2b,LC)成品板单元-OptiX OSN 3500-SSN1SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSN1SLD16(I-16,LC)成品板单元-OptiX OSN 3500-SSN1SLD1601-2xSTM-16光接口板(I-16,LC)SSN1SLD16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1602-2xSTM-16光接口板(S-16.1,LC)SSN1SLD16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1603-2xSTM-16光接口板(L-16.1,LC)SSN1SLD16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD1604-2xSTM-16光接口板(L-16.2,LC)SSN1SLQ1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A22-4xSTM-1 光接口板(S-1.1,LC) SSN1SLQ4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A21-4xSTM-4 光接口板(L-4.1,LC) SSN1SLT1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT124-12xSTM-1光接口板(L-1.1 LC)SSN1SLQ4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A22-4xSTM-4 光接口板(L-4.2,LC) SSN1SLT1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLT125-12xSTM-1光接口板(L-1.2 LC)SSN1SLT1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT123-12xSTM-1光接口板(S-1.1 LC)SSN1SLQ1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A23-4xSTM-1 光接口板(L-1.1,LC) SSN1SLQ1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A24-4xSTM-1 光接口板(L-1.2,LC)SSN1SLQ1A(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1SLQ1A25-4xSTM-1 光接口板(Ie-1,LC,多模)SSN1SLD4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A20-2xSTM-4 光接口板(S-4.1,LC) SSN1SLD4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A21-2xSTM-4 光接口板(L-4.1,LC) SSN1SLD4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A22-2xSTM-4 光接口板(L-4.2,LC) SSN1SL4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SL4A20-STM-4 光接口板(S-4.1,LC)SSN1SL4A(L-4.1,LC)成品板单元-Optix OSN 3500-SSN1SL4A21-STM-4 光接口板(L-4.1,LC)SSN1SL4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A22-STM-4 光接口板(L-4.2,LC)SSN1SL4A(Ve-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A23-STM-4 光接口板(Ve-4.2,LC) SSN1SL1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A20-STM-1 光接口板(S-1.1,LC)SSN1SL1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A21-STM-1 光接口板(L-1.1,LC)SSN1SL1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SL1A22-STM-1 光接口板(L-1.2,LC)SSN1SLQ4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A20-4xSTM-4 光接口板(S-4.1,LC) "SSN3SL64(I-64.1,LC)"成品板单元-OptiX OSN 3500-SSN3SL6401-1xSTM-64光接口板(I-64.1,LC)"SSN4SL64(Le-64.2,LC)"成品板单元-OptiX OSN 3500-SSN4SL6405-1xSTM-64光接口板(Le-64.2,LC)SS-DL-SMB-75-130中继电缆-130.00m-75ohm-6.7mm-(SMB75直母-Ⅶ)-(SYV75-3.8/0.61(S))SS-DL-SMB(RG)-75-30中继电缆-E3/T3中继电缆-30.00m-75ohm-5.8mm-(SMB75直母-VI)-(RG59/U)T-75-63-SMB-20中继电缆-155M中继电缆-20m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-25中继电缆-155M中继电缆-25m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-30中继电缆-155M中继电缆-30m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-40中继电缆-155M中继电缆-40m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))SS-DL-V35-DTE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34公+D34塑料壳)-DTESS-DL-V35-DCE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34母+D34塑料壳)-DCE。
华为OSN3500
COM调 试 口 F1 扩展子架网口 机柜告警灯输出 公务电话 出子网公务电话1 出子网公务电话2 OAM口 S1 S2 S3 S4
适应）
2路75/120欧时钟输入、输出 支持1路公务，2路出子网电话 F1
级连机柜告警灯输入 开关量告警级联接口 开 关 量 告 警 输 出 1～ 4 告 警 输 入 1～ 4 告 警 输 入 5～ 8 告 警 输 入 9～ 12 告 警 输 入 13～ 16
G X C S A
S L S S S S L O L L L O T O O O T 10 T T T 14 11 12 13 G 6 X 10 2.5 2.5 2 C 2 G G G M S A
S L O T 15
S L O T 16
S L O T 17
S L O T 18
6 6 2 2 S S 2 2 C C M M C C
单板 中文全称 3500 配置I(35G)可插槽位 3500 配置II (60G)可插槽位
ssn1pq1
ssn1pqm ssn1d75s ssn1d12s ssn1d12b ssn1pd3 ssn1pl3 ssn1d34s ssn1spq4 ssn1mu04 ssn1tsb8 ssn1tsb4
63xE1业务处理板
OSN 3500系统配置I
• • • • • • • • • • 系统为STM-16多ADM配置， 单系统可支持3个2.5G 2纤复用段环 可以平滑升级为STM-64系统： 可以直接在配置I 基础上增加STM-64线卡， 也可以通过更换交叉板，升级为配置II 交叉板支持256×256 VC4（40G）， 96×96 VC3（5G）/2016×2016 （5G）VC12无阻塞交叉 系统支持6个STM-16槽位， 2个STM-64槽位，8个622M槽位
OptiX OSN3500SLQ1单板的功能和特性
OptiX OSN3500SLQ1单板的功能和特性SLQ1实现STM-1光信号的接收和发送，完成STM-1信号的光电转换、开销字节的提取和插入处理，并上报线路上产生的告警。
SLQ1单板的具体功能和特性如表1所示。
表1 SLQ1单板的功能和特性功能和特性描述基本功能接收和发送4路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
表1 SLQ1单板的功能和特性描述功能和特性支持1～4路ECC通信。
告警和性提供丰富的告警和性能事件，便于设备的管理和维护。
能保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-NetworkConnection Tunnel Protection）和SNCMP（Sub-Network ConnectionMulti-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。

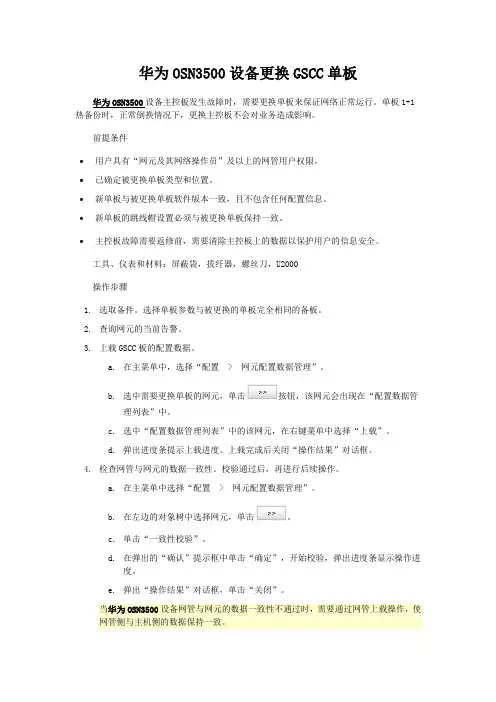

华为OSN3500设备更换GSCC单板
华为OSN3500设备更换GSCC单板华为OSN3500设备主控板发生故障时，需要更换单板来保证网络正常运行。
单板1+1热备份时，正常倒换情况下，更换主控板不会对业务造成影响。
前提条件∙用户具有“网元及其网络操作员”及以上的网管用户权限。
∙已确定被更换单板类型和位置。
∙新单板与被更换单板软件版本一致，且不包含任何配置信息。
∙新单板的跳线帽设置必须与被更换单板保持一致。
∙主控板故障需要返修前，需要清除主控板上的数据以保护用户的信息安全。
工具、仪表和材料：屏蔽袋，拔纤器，螺丝刀，U2000操作步骤1.选取备件。
选择单板参数与被更换的单板完全相同的备板。
2.查询网元的当前告警。
3.上载GSCC板的配置数据。
a.在主菜单中，选择“配置 > 网元配置数据管理”。
b.选中需要更换单板的网元，单击按钮，该网元会出现在“配置数据管理列表”中。
c.选中“配置数据管理列表”中的该网元，在右键菜单中选择“上载”。
d.弹出进度条提示上载进度。
上载完成后关闭“操作结果”对话框。
4.检查网管与网元的数据一致性。
校验通过后，再进行后续操作。
a.在主菜单中选择“配置 > 网元配置数据管理”。
b.在左边的对象树中选择网元，单击。
c.单击“一致性校验”。
d.在弹出的“确认”提示框中单击“确定”，开始校验，弹出进度条显示操作进度。
e.弹出“操作结果”对话框，单击“关闭”。
当华为OSN3500设备网管与网元的数据一致性不通过时，需要通过网管上载操作，使网管侧与主机侧的数据保持一致。
5.查询网元的用户数据。
a.在网元图标上单击右键，选择“网元管理器”。
b.在“功能树”中选择“安全 > 网元用户管理”。
c.单击“查询”。
d.记录下返回的网元用户数据，以备恢复网元用户数据时使用。
6.查询网元的当前用户。
a.在“功能树”中选择“安全 > 网元登录管理”。
b.在“网元登录管理表”中选中网元，单击“查询”。
c.记录返回的网元登录的当前用户，以备恢复网元用户数据时使用。
OptiX OSN3500设备简介
OptiX OSN3500是MADM系统，可提供多达160路ECC的处理能力
OSN3500提供的保护功能
基于ASON的保护
Mesh网保护 SLA业务分级保护：钻石级、金级、银级、铜级、铁级
设备级保护
主控、时钟、交叉、电源、二次电源备份保护 DDN业务、1.5M/2M、34M/45M、140M/155M电口板TPS保护 保护方式 最大支持能力 以太网TPS保护
光口数
备注
色散距离： 170km
-2
3
-31
-9
3500
1
APD
STM-16 定波长 波一：192.1 波二：192.2 … 波四十：196.0 波一：192.1 波二：192.2 … 波四十：196.0 色散距离： 640km
-5
-1
-31
-9
12800
1
APD
色散距离： 40km -4 -1 -17 -1 800 1
TM ADM MADM
单子架最大接入能力 4路 8路 46路 148路
ቤተ መጻሕፍቲ ባይዱ
STM-1标准业务
共享路径组网 两个或多个环网可以共享一段光纤，实现保护。 OSN 3500目前支持两个MSP环共享一段光路， 即复用段共享光路保护
ADM
MADM
图注：
MADM
ADM
TM
Ç Ä Ö Ü Í ø Ô ª
环相交
二环都可工作于SNCP或MSP下。由于二环间有两个相交点，故环 间互通业务可得到保护，跨环的业务可通过SNCP实现保护
图注：
MADM
ADM
TM
Ç Ä Ö Ü Í ø Ô ª
OptiX OSN 3500是MADM系统，可提供多达160路ECC的处理能力
OptiX OSN3500机柜与板件介绍
1）每个OSN3500系统必须配置OSN3500主子架，配置数量为1。 2）一个机柜只安装一个子架时，默认安装在机柜的底部。 3）请注意600mm机柜请勿使用背靠背安装方式。 4）虽插框自带电源板，但机柜上部仍要配电源盒，以实现电源接入配线和通过空气开关保护设备的功能
2.2、OSN3500 2.5G光板配置原则－1
2.2、OSN3500 2.5G光板配置原则-2
2.3、OSN3500 622M光板配置原则
2.4、OSN3500 155M光板配置原则-1
2.11、OSN IMA单板功能列表
2.15、OSN光放板单板配置原则和功能介绍
2.16、OSN3500支路业务上下
西安华正通信技术有限公司
2.9、OSN RPR以太网单板功能列表-3
2.10、OSN3500 ATM数据板配置原则-1
OSN 7500、3500、2500、1500上的数据板是通用的，且线缆配置、接口板均相同
2.10、OSN ATM单板功能列表-2
EFS0、EFT8单板能够支持槽位带宽的自适应，即可以根据相应的槽位调整上行带宽
2.7、OSN3500 GE数据板配置原则
数据接入能力由槽位的总线带宽决定，最大4*GE
2.7、OSN3500 GE数据板配置原则-1
数据接入能力由槽位的总线带宽决定，最大4*GE
2.7、OSN3500 GE数据板配置原则-2
EGS4、EMF4、 EGS2、EMR0、EGR2单板能够支持槽位带宽的自适应， 即可以根据相应的表-1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为OSN3500设备SLQ1单板
华为OSN3500设备SLQ1单板有N1和N2两个版本，两个版本间的主要差异在于是否支持TCM功能和AU-3业务。
N1SLQ1单板已经停产。
利用单板兼容替代功能，可用相同线路速率的N3SLQ41替代N1SLQ1和N2SLQ1。
在配置复用段保护和SNCP时，如果工作板为开启了TCM功能或配置了AU-3业务的N2SLQ1，则不允许保护板为不支持TCM功能和AU-3业务的R1SLQ1和N1SLQ1，否则倒换会导致业务中断。
SLQ1光接口板属于线路单板，可用在OptiX OSN系列设备上实现STM-1光信号的接收和发送。
通过本单板，SLQ1将接收到的光信号经O/E转换后送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。
华为OSN3500设备基本功能是接收和发送4路STM-1光信号。
N1SLQ1支持VC-4通道内环回功能及支持单纤双向光模块，单纤双向光模块不支持采用尾纤进行光接口环回。
N2SLQ1支持TCM功能及AU-3业务处理。
N1SLQ1/N2SLQ1板的机械指标如下：单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高），重量：1.0kg，N1SLQ1板在常温（25°C）条件下的最大功耗为15W，N2SLQ1板在常温（25°C）条件下的最大功耗为15W。
华为OSN3500传输设备SLQ1单板的可插放槽位与子架的交叉容量、槽位带宽及单板版本有关。
SLQ1单板的可插放槽位如下：交叉容量为200Gbit/s时，SLQ1板可以插在子架的slot 1～8、11～17。
