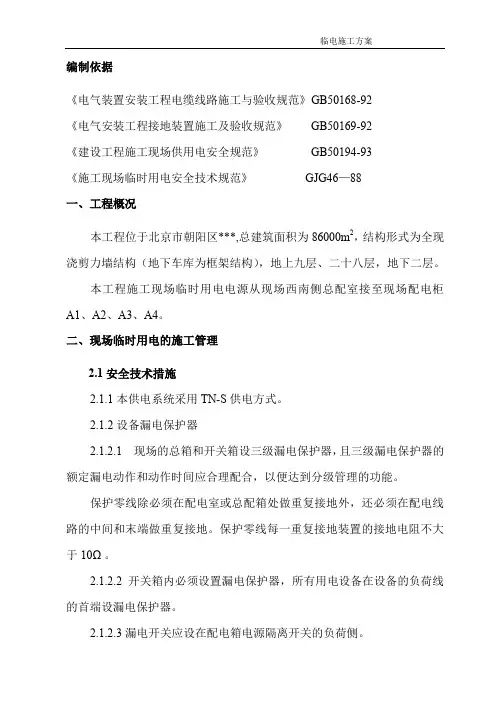

编制依据《电气装置安装工程电缆线路施工与验收规范》GB50168-92《电气安装工程接地装置施工及验收规范》GB50169-92《建设工程施工现场供用电安全规范》GB50194-93《施工现场临时用电安全技术规范》GJG46—88一、工程概况本工程位于北京市朝阳区***,总建筑面积为86000m2，结构形式为全现浇剪力墙结构（地下车库为框架结构），地上九层、二十八层，地下二层。
本工程施工现场临时用电电源从现场西南侧总配室接至现场配电柜A1、A2、A3、A4。
二、现场临时用电的施工管理2.1安全技术措施2.1.1本供电系统采用TN-S供电方式。
2.1.2设备漏电保护器2.1.2.1 现场的总箱和开关箱设三级漏电保护器，且三级漏电保护器的额定漏电动作和动作时间应合理配合，以便达到分级管理的功能。
保护零线除必须在配电室或总配箱处做重复接地外，还必须在配电线路的中间和末端做重复接地。
保护零线每一重复接地装置的接地电阻不大于10Ω。
2.1.2.2开关箱内必须设置漏电保护器，所有用电设备在设备的负荷线的首端设漏电保护器。
2.1.2.3漏电开关应设在配电箱电源隔离开关的负荷侧。
2.1.2.4在潮湿的环境内要使用防溅型漏电开关，其额定动作电流及动作时间分别为≤15mA、0.1S。
2.1.3特殊场所使用安全电压：2.1.3.1 高温、多尘及照明灯具距地＜2.40M的场所的照明电源电压，应≤36V。
2.1.3.2在潮湿和易触及带电体的场所的照明电源电压＜24V。
2.1.4 电气设备的设置要求2.1.4.1配电系统设置室内总配电屏和室外分配电箱或设有室外总配电箱和分配电箱。
2.1.4.2动力和照明开关同箱时，动力和照明分路设置，照明接线在动力开关的上侧。
2.1.4.3末级分配电箱配电：开关箱内应一机一闸，严禁一闸多机。
2.1.4.4开关箱与其控制的固定式用电设备的水平距离不宜超过3M。
2.1.4.5配电箱、开关箱应设在通风干燥场所，不得装在易受物体撞击、强烈震动的场所。
北京某住宅小区临时用电施工方案
北京某住宅小区临时用电施工方案
1. 项目背景
北京某住宅小区需要进行临时用电施工，为了确保工程顺利进行并保障住户生活用电需求，制定本施工方案。
2. 施工概况
•施工地点：北京某住宅小区
•施工内容：临时用电施工
•施工时间：预计持续1个月
3. 施工准备
•向相关部门申请施工许可证；
•安排专业人员进行施工前检查和评估；
•准备必要的施工工具、设备和材料。
4. 临时用电方案
4.1 电源接入
•小区物业联系供电公司开通施工用电临时接入；
•确保施工用电接入点安全可靠，符合相关标准。
4.2 用电安全
•严格遵守用电安全操作规程；
•确保用电线路牢固可靠，定期检查电缆、插头等设备。
4.3 施工用电管理
•设立专门用电管理人员，负责监督施工中用电情况；
•制定用电计划，明确各施工区域用电需求，合理分配用电资源。
5. 施工措施
•临时用电施工需设置明显的安全警示标识，防止他人误操作；
•施工现场需保持整洁，杜绝电缆乱拉乱接现象；
•严格遵守施工时间，减少用电浪费。
6. 施工结束
•施工完成后，及时撤除临时用电线路和设备；
•对施工过程进行总结和评估，为今后类似工程提供借鉴。
结语
本施工方案旨在保障施工安全、提高工作效率，希望全体参与施工人员严格按照相关规定执行，确保施工过程顺利进行，用电安全有序。
北京某住宅楼电气施工方案
北京某住宅楼电气施工方案一、前言本文旨在提供北京某住宅楼电气施工方案，确保电气设施的安全、稳定运行，满足住宅楼居民的用电需求。
二、施工内容1. 设计要求•电气设计符合国家标准和相关规定。
•设计应考虑住宅楼的用电负荷，确保供电充足。
•设计应合理布置线路，便于维护和管理。
2. 施工步骤•进行现场勘察，确认电气设备安放位置及线路敷设路径。
•安装主干线路及分支线路。
•安装电气插座、开关等终端设备。
•进行接地和漏电保护装置的安装。
•完成线路标识和整体调试。
3. 施工材料•电缆：使用符合标准的阻燃电缆。
•电线管道：选用耐腐蚀、耐高温的材料。
•开关插座：选用质量可靠的产品。
•接地装置：采用铜质接地棒。
4. 安全措施•施工期间，严格遵守电气安全操作规程。
•施工人员需穿戴防静电服、安全帽等防护用具。
•禁止在电器设备带电状态下进行操作。
三、验收标准1. 施工质量•电气设备的安装位置符合设计要求。
•线路敷设整齐，无破损、打结现象。
•各项设备接线正确，接地可靠。
•插座、开关等使用正常无误触。
2. 安全验收•接地保护装置的接地电阻不得超过规定值。
•漏电保护开关的灵敏度符合标准要求。
•线路标识清晰、准确。
四、结束语本文总结了北京某住宅楼电气施工方案的设计要求、施工步骤、材料选用、安全措施和验收标准，希望能为电气施工工作提供指导和参考。
在施工过程中，务必严格按照要求执行，保障电气设施的安全运行，为居民提供稳定可靠的用电环境。
某29层住宅楼电气施工方案-secret
某29高层住宅楼电气施工方案 工程名称：建设单位：监理单位： 施工单位: 编 制：审 核：编制日期：目 录1、 工程概况2、 编制依据3、施工方法与技术措施4、安全、防火措施5、安全技术措施6、质量保证措施与验收标准7、环境及职工健康措施8、降低成本措施9、安全生产防火防盗、文明施工措施10、现场临时用电措施11、冬、雨季施工技术组织措施12、质量通病及预防措施一:工程概况二、编制依据1、*＊2#楼工程施工合同及施工图纸2、国家、行业及地方的现行相关的建筑设计、施工验收和质量检测的法规、标准、规范、规程。
《中华人民共和国劳动法》《中华人民共和国安全生产法》《中华人民共和国建筑法》《中华人民共和国职业病防治法》《建设项目环境保护管理条例》《建设工程安全生产管理条例》《安全生产许可证条例》《建筑工程施工质量验收统一标准》(GB50300-2001）《建筑设计防火规范》（GBJ1687）《高层民用建筑设计防火规范》（GB50045—95）《建筑电气工程施工验收规范》(GB50303—2220）《电气安装工程电气设备交接试验规范》（GB50150-91）《建筑防雷设计规范》（GB50057-91)《城市建设档案著录规范》（GB/T50323—2001）《建设工程项目管理规范》（GB/T50326-2001）《建设工程文件归档整理规范》（GB/T50328—2001)《建筑工程常风质量通病及预防措施》《黑龙江省建筑工程质量验收统一标准》（DB/711—2003）《项目管理手册》4、我省现行的电气安装工程图集。
5、施工现场的具体情况：施工场地、临时房屋、水、电、地形，地上、地下障碍物，水准点，气象，工程与水文地质，交通运输道路等。
三、施工方法与技术措施1、配管安装：工程分为暗、明配管两部分；暗配管按图纸设计要求和《建筑安装工程施工技术操作规程》施工，明配管要求丝扣连接，丝扣长度不应小于管箍长的1/2，镀锌管应使用专用接地卡跨接,两卡间用截面不小于4mm2铜导线连接，铜线于卡接触部分应挂锡.2、桥架安装：金属桥架及其吊架和引入或引出的金属电缆导管必须接地（PE）可靠,并不少于两处与接地（PE)干线相连接，支架应按设计尺寸制作，焊接要牢固,无明显变形，金属电缆桥架采用吊架用M12膨胀螺栓固定在棚上,每个吊架不少于两个膨胀螺栓固定.3、管内穿线:①管内导线的额定电压不应高于500V,管内所穿导线含其绝缘层的截面之和，不应超过管内径截面的40%，导线在管内不应有扭曲，打结、接头等，穿线时应注意各相线、零线。
北京某住宅小区临时用电施工方案_secret
目录1 工程概况---------------------------------- 12电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向------------------------------ 1门3负荷计算----------------------------------- 14压器容量、导线截面和电器的类型、规格的选择-------------- 25 平面图、立面图及接线系统图--------------------- 46 安全用电措施和电气防火措施--------------------- 67现场临时用电管理制度1、工程概况工程简要说明工程名称：***A1区居住项目建设单位：北京***房地产开发有限公司n [\建设地点：***施工单位：***股份有限公司供现场施工用电的变压器设在施工现场东边，容量为500KVA2、电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向根据现场情况，将临时用电配电室设在变压器西侧，配电室各设一个总配电柜。
现场钢筋加工间和其它用电各设一个二级配电箱。
3、负荷计算(目前售楼部考虑)总的用电量计算如下：待总工程情况再定4、变压器容量、导线截面和电器的类型、规格的选择目前施工现场需要提供300KVA勺变压器各一台。
(以下数据按将来总施工考虑)4.1办公室用电负荷统计：每间办公室按2KW计算，共30KW额定电流匸P X 1000/ (3 X 220 X 0.7 ) =30 X 1000/(3 X 220 X 0.7)=61A。
＜0.7为考虑三相不平衡因素＞。
YC3X25+2X 16橡套电缆额定载流量为93A,选用此电缆较为合适。
长度约30米。
4.2钢筋车间负荷统计:P=1.05-1.10(K1 刀P1/CO® +K2E P2+K3C P3+K迟P4)P=1.10*{0.7* (22.5+6+9) /0.65+0.6*125+0.8*10}=123KVA额定电流I=P X 1000/ (1.732Vcos ©) vcos©为功率因数，取0.7 1=123 X1000/ (1.732 X 380X 0.7 ) =186A YC 3X 50+2X 25 橡套软电缆的额定载流量为190A,选用3X 50+2X 16橡套软电缆比较合适。
北京某住宅楼电气施工方案
5.13电气工程5.13.1工程概况本工程包括照明、防雷接地、保安监控、有线电视、楼宇对讲及综合布线系统。
本工程电源引自本工程内车库地下一层变配电室，电压为380/220V，消防设备用电为一级负荷，电梯、弱电设备及水泵为二级，其他为三级。
5.13.1.1电话系统干线沿桥架敷设，电话组线箱弱电井内墙上明装，底距地0.5M。
电话插座墙上暗装，底距地0.3m。
5.13.1.2电视系统干线沿桥架敷设，电视分配器箱竖井内墙上明装，底距地1.8m，电视插座墙上暗装，底距地0.3m。
5.13.1.3接地本工程采用TN-C-S系统，并做等电位联结，配电室内设总等电位箱。
强弱电竖井及户内卫生间做局部等电位连接箱，电气竖井内沿墙敷设-40×4镀锌扁铁，用于接地干线使用。
5.13.1.4电气设备安装高度（底距地）（1）用户配电箱 1.8m（2）卫生间、防水防尘灯，（吸顶）（3）电话，电视及一般电气插座； 0.3m（4）电话组线箱 0.5m（5）电视分配器箱 1.8m（6） 开关1.4m 5.13.2施工准备5.13.2.1安装前技术准备a.认真熟悉施工图纸资料，领会设计意图，进行图纸会审。
b.根据电气施工范围，学习有关的规程、地方标准及《电气分部工程监理细则》的要求。
c.核对系统图、平面图、弄清各系统的走向、座标标高有否与其它专业相冲突，发现图中问题及时与设计人员、监理研究，办理洽商手续。
d.检查预埋、预留洞口是否适当和准确。
5.13.2.2材料准备a.根据图纸、施工方案、洽商编制材料计划，报项目材料部门，材料部门根据材料计划和“监理细则”关于材料控制及材料报验的要求进行材料供应工作，特别注意材料报验的几个环节，资料等问题。
b.除监理检查验收外，电气负责人还应组织进场材料的验收。
5.13.3.3施工主要顺序：5.13.3.1组织与管理1）现场设电气施工负责人，负责技术与施工管理，由专业电工组负责施工，施工负责人参加项目生产会，根据项目部施工计划和电气工程量调配电工劳动力，并负责办理各种验收手续，处理技术变更、资料收集和整理（包括主要材料、成品的合格证）。
北京住宅楼电气方案
5.13电气工程5.13.1工程简况本工程包括照明.防雷接地.保安监控.有线电视.楼宇对讲及综合布线系统.本工程电源引自本工程内车库地下一层变配电室,电压为380/220V,消防设备用电为一级负荷,电梯.弱电设备及水泵为二级,其他为三级.5.13.1.1电话系统干线沿桥架敷设,电话组线箱弱电井内墙上明装,底距地0.5M.电话插座墙上暗装,底距地0.3m.5.13.1.2电视系统干线沿桥架敷设,电视分配器箱竖井内墙上明装,底距地1.8m,电视插座墙上暗装,底距地0.3m.5.13.1.3接地本工程采用TN-C-S系统,并做等电位联结,配电室内设总等电位箱.强弱电竖井及户内卫生间做局部等电位连接箱,电气竖井内沿墙敷设-40×4镀锌扁铁,用于接地干线使用.5.13.1.4电气设备安装高度（底距地）（1）用户配电箱 1.8m（2）卫生间.防水防尘灯,（吸顶）（3）电话,电视及一般电气插座； 0.3m（4）电话组线箱 0.5m（5）电视分配器箱 1.8m（6） 开关1.4m 5.13.2施工准备5.13.2.1安装前技术准备a.认真熟悉施工图纸资料,领会设计意图,进行图纸会审.b.根据电气施工范围,学习有关地规程.地方标准及《电气分部工程监理细则》地要求.c.核对系统图.平面图.弄清各系统地走向.座标标高有否与其它专业相冲突,发现图中问题及时与设计人员.监理研究,办理洽商手续.d.检查预埋.预留洞口是否适当和准确.5.13.2.2材料准备a.根据图纸.施工方案.洽商编制材料计划,报工程材料部门,材料部门根据材料计划和“监理细则”关于材料控制及材料报验地要求进行材料供应工作,特别注意材料报验地几个环节,资料等问题.b.除监理检查验收外,电气负责人还应组织进场材料地验收.5.13.3.3施工主要顺序：5.13.3.1组织与管理1） 现场设电气施工负责人,负责技术与施工管理,由专业电工组负责施工,施工负责人参加工程生产会,根据工程部施工计划和电气工程量调配电工劳动力,并负责办理各种验收手续,处理技术变更.资料收集和整理（包括主要材料.成品地合格证）.2） 施工前组织班组学习施工图.施工方案和规程.规范.标准和图纸指定地标准图.3） 根据现场施工质量.进度.安全情况定期召开生产会议,对出现地问题提出改进措施和办法. 随时征求甲方.监理方.监督站地意见,确保施工质量,改进工作.5.13.4主要工程地施工方法.技术要求5.13.4.1确保工程质量做好以下几项工作 a.根据图纸要求,了解其它专业如水.暖通风等系统对电气地配合要求,解决标高.座标地碰撞.挤占问题；了解土建装修装情况以解决安装时机与要求.b.严格做好材料报验.进场检查.保管问题；严格做好隐蔽工程地自检和监理验收工作,及时填写验收记录和签证工作.c.保证质量,重视美观,内在地质量与外观安装地平.直.正及清洁完整应统一起来.d.施工过程中对施工要求,管路保护好,防堵塞,防漏装,错装,防松动,接线防错接；工程进入装修阶段 ,因土建.安装.装修三部分穿插进行,施工面广.人员复杂,此时特别注意成品保护,成品保护是工程质量优劣地重要环节.在不影响其它专业施工地条件下.尽量后装,不能后装地也要加以覆盖保护,防止碰坏.丢失.污染,必要时加以保护.e.按照《电气分部工程监理细则》地质量控制措施和质量控制要点地要求,进行三检制,作好隐检等工作.5.13.4.2施工方法及要求a.主体施工配合：主体施工阶段主要是管路暗敷设,预留洞及防雷系统施工.焊接钢管暗敷：钢管敷设工艺流程：钢管敷设→预制加工（弯管.切管.套丝）→测定盒.箱位置→稳注盒.箱→管路连接→地线连接施工前准备：首先将检验合格地管材进行除锈,刷防锈漆（砼内管外壁除外）,再根据工程地需要预制加工,钢管煨弯采用冷煨法：管径φ20mm及以下用手扳煨管器,管径在25 mm及以上时使用液压煨管器,无论是哪种煨制方法都应保证埋在砼层内管路,弯曲半径不小于10倍,弯扁度不大于0.1倍管外径地要求.b.顶板施工配合方法：土建支好顶板模板并弹出墙体位置后,根据图纸尺寸可在楼板模板上划出灯具地详细位置,待钢筋绑扎完底层筋未绑上层前进行管路敷设,暗配管应尽量减少弯曲,需要弯曲时尽量放大弯曲半径,然后将管及盒绑扎固定在网片钢筋上,铁管间与盒间要焊跨接地线,跨接地线规格为：管径φ15-25,跨接地线为圆钢φ6；管径φ32-φ40,跨接地线为圆钢φ8,管径φ50-φ65,跨接地线为圆钢φ10；管径为φ70及以上,跨接地线为圆钢φ8×2.跨接地线焊完后,将管口堵好,盒内塞满沾水地锯末或湿纸团.棉纱封严,对照图纸进行自.互检,无误后请质检员.监理做隐检,顶板浇砼时要派专人看护管盒,在浇捣过程中,对管路被移位地地方要及时恢复.c.有关质量标准：钢管连接套管长度为2.5-3倍连接管外径,保护层厚度大于15mm,管子弯曲半径水大于10倍,弯扁度过大于0.1倍管外径,钢管管间及管盒.箱间跨接地线.材料及施工应符合要求.开关.插座盒同一场所高差不超过5mm,并到安装时高度差允许0.5,面板地允许偏差0.5mm.对于有特殊要求地部位：接线盒应根据设计要求选用合格产品. 5.13.4.3装修阶段配合装修阶段电气安装主要内容管内穿线.箱体安装和照明灯具安装等.a.箱体安装：明装箱体要求先弹线下位,再打膨胀栓固定,要求箱内结线整齐导线压接牢固,接地接零线齐全,暗装箱体要求标高正确,四周抹灰严密无空鼓,管子进入箱体顺直,接地线牢固.可靠.导线余量合适.b.管内穿线：管内穿线工艺流程：选择电线→穿带线→扫管→放线及断线→导线与带线地绑扎→带护口→穿线→导线接头→接头包扎→线路检查绝缘摇测管内穿线前将箱.盒内处理干净,并且管内积水及杂物清扫干净,导线进入箱体或盒内预留余量,导线分色顺序为：相线.黄.绿.红.零线.淡兰色,接地线用绿黄双色线,导线连接4平方及以下采用压接帽6平方及以上用压接管,多股线两端用接线端子涮锡连接.c.照明器具安装：照明器具安装主要有开关.插座.灯具等,开关.插座要求安装后紧贴墙面,盒内无杂物,接线孔允许时折回头压接,开关控制相线,插座左零右火上地线.盒内导线预留150-200mm,轻型吸顶灯安装时,可以将灯具直接固定在灯头盒上,嵌入式灯具安装可用吊杆螺栓固定,灯具地边框应与顶棚贴紧.d.安装阶段质量要求：导线穿入后导线间和导线对地间地绝缘电阻值大于0.5M Ω,导线绝缘层无损伤,钢管内护口齐全.不脱落,开关插座内预留15-20cm,导线连接牢固,包扎严密,绝缘良好.配电箱暗式紧贴墙面,箱体内外清洁,箱盖开闭灵活,回路编号齐全正确,导线进入器具地绝缘保护良好,在箱内余量合适,箱体垂直度,箱体高度在50cm 以上,允许偏差为3mm,体高50cm 以下,为1.5mm.灯具选型及安装要求符合设计要求,同一排灯具中心线偏差5mm. e.避雷带安装防雷接地体焊接长度大于60mm,且双面施焊,屋顶避雷带安装前,首先要调直,支持卡在土建抹灰前要予埋,要求支持卡间距均匀,且不大于1M.且支持卡能承受49N 地拉力.5.13.4.4系统地调整实验.试运行主要有设备单项实验和系统地综合实验：(1)系统地单项实验前对设备摇测绝缘电阻值,不得小于0.5MΩ,且电动机空载,试运时间不低于2小时,注意潜水泵严禁空载运行.(2)单项实验对照明器具主要是进行通电安全检查,内容有开关.插座.灯具：开关.灯具地检查在灯具未上灯泡前进行,检查开关是否断相线,插座检查用“插座实验器”逐个检查,然后填写《电气照明器具通电安全检查表》.(3)系统综合实验先分户.分层进行,再展开至整个单位工程,实验内容有检查电压是否正常,电表运行情况,线路有无过热,自动开关有无误动作等试运行,时间为8小时,每2小时记录一次,然后填写《电气照明.动力试运行记录》.（4）对漏电保护器逐一进行模拟漏电测试,记录漏电时间和漏电动作电流.5.13.5特殊过程施工方法及要点5.13.5.1配管1）施工顺序钢管敷设：钢管内防腐.外除锈—预制加工-----测位 -----预留箱盒位置------管路连接（套管焊接,必要时管箍连接）----地线焊接----穿带线2）要点A.防腐暗敷于砼中SC管外除锈2道.用管前先检查管内是否光滑.无毛刺.暗敷于砖墙或其它墙体内管内外均用防锈漆防腐.直埋于土层地钢管内防腐外,外壁防腐应三油两布,进户钢管应加止水环.B.管连接管不应有折扁和裂缝,管内应无杂物,切断口应平整,管口应光滑.套管连接时套管长度≥管外径2.2倍,对口平齐且在套管中心,钢管壁厚度应小于2.5mm厚,焊缝牢固严密,≥ф70钢管可采用喇叭口焊接,在焊接套管困难处可采用管箍连接,管箍采用通丝地,连接后焊跨接地线.砼墙内铁制接线盒,可用Ф6.5钢筋焊架绑扎在钢筋上,盒体预留方法同上,钢管与盒体可3-4点均布点焊.C.跨接地线 SC32以下钢管用Ф6.5圆钢,（管与管.管与盒.箱体）双面焊,焊接长度>6D（D-钢筋直径）,SC32以上用25*4扁铁,SC80及以上用40*4扁铁,焊接长度为其宽度地2倍,且至少3个棱边焊接.焊缝牢固.无虚焊且不得将管壁穿透.D.SC管进入箱.盒体在砼中采用丝接连接,管口高出内表面3MM,焊后应补防锈漆,箱用开孔器开口,一管一孔,严禁开长孔集管束进箱.E.当管路明配时弯曲半径应不小于管外径6倍,在砼中敷设不小于10倍.当管长超过30m无弯曲,管长超过20m有一弯曲,管长超过15m有两个弯曲,管长超过8m三个弯曲时,应设接线盒,当垂直敷设时,管内导线截面50mm2及以下,长度超过30m.导线截面70-95 mm2,长度超过20m.导线截面120-240 mm2,长度超过18m时,要设固定导线地拉线盒,注意管弯曲不应有折皱.凹陷和裂缝,弯扁度不应大于管外径10%,管路应预以固定,转弯处及每隔1m固定一次,浇筑砼过程中或安装轻质隔墙时,应派电工监护.盒内和开放管口用管堵塞好,防止异物灌入堵塞.F.暗配管保护层厚度应不小于15MM,进入落地配电箱.柜地保护管,排列应整,管口高出配电箱基础面50-80MM,暗配管应土建施工中进行,局部剔管应加以固定,并用M10水泥砂浆保护.G.管路施工后应堵好管口防止杂物进入堵塞,从建筑物引出地80-100钢管管口焊好法兰,用盲板堵好,其管径用油麻破布堵塞好,防止外边水或泥土灌入.H.箱.盒安装以建筑50线为准.分清各系统地盒子.不得用错,钢管与箱.盒之间用跨线连接, 留箱洞应用木模或钢模,孔洞须比箱盒尺寸垂直方向大200MM,水平方向大100MM,水平方向同排水平误差应≤0.5MM. 5.13.5.2管内穿线1)施工顺序检查.选择导线（分色）→检查或补穿带线→扫管.清扫线盒→放线→导线与带线绑扎→钢管上护口→穿线→断线,必要时做标记→导线连接→导线包扎绝缘→线路绝缘检查→负荷接线→试送电2)要点a.导线管内分色,三相时：A相黄,B相绿,C相红,零线.淡兰色,地线黄.绿线,单相时,相线红,控制线绿,零线淡兰色,地线黄.绿.b.放线前鉴定电线是合格厂家生产,有合格证及长城认可证,放线时对线皮外观检查.c.放线必要时沾滑石粉,要用放线车,理顺,二人一拉一送呼应好.防止管口割绝缘.d.剥线时,使用专用剥线钳.e.导线连接按92DQ5图集5-148,5-149涮锡.清碴.包扎绝缘,其中截面2.5mm及以下可采用合格地压接帽联接.f.截面10 mm2及以下单股铜芯线可直接与设备.器具端子连接,截面为2.5 mm2及以下多股铜芯线地芯线应先拧紧搪锡或压接后再与设备.器具端子连接,接线盒.开关.插座盒导线预留100-150MM,配电箱予留半周长.焊锡要饱满.表面光滑.无毛刺,焊剂无腐蚀性,清除多余焊锡和焊后清除残余焊剂,绝缘胶布内缠塑料包布,包缠均匀严密.j.导线与灯具开关.插座连接处应不露线芯,与开关箱连接时接线端子根部与导线绝缘层间空隙处,采用绝缘带包缠严密,接线各回路一定分清,每户回路与户箱对号接好.5.13.5.3灯具开关.插座安装1)施工顺序①．灯具选择,检查灯具（成型灯具应有出厂合格证和CMA标记并经报验）→组装灯具→安装灯具.接线→通电实验②．开关插座安装清理线盒→接线→安装面板→检查零.火.地是否正确.2)要点①．灯具吸顶安装时底盘应紧贴顶棚,荧光灯灯管应水平,成排灯具安装应通长挂线找正.②．灯具高度低于2.4m时,灯具金属外壳应做接地保护.③．开关.插座在同一环境内标高误差≤5MM,(按图纸标高要求地+-误差之和),同一面成排安装时标高误差<0.5MM, (图纸要求相同标高).面板安装时应选用镀锌螺丝,加丝堵,插座.开关盒如有返锈地应补刷防锈漆.④．面板安装应牢固.平直.紧贴墙面.5.13.5.4配电箱安装两部认可产品,合格证.认可证.使用说明书必须齐全.1）施工顺序报验进场检定后,对照图纸检查规格.型号和箱内设备：明箱：定位放线----打孔---固定箱体----接线….暗箱：土建支模时,定标高.座标—固定箱体---暗管进箱---焊地线—穿线---箱芯贴脸固定---绝缘检测—-试送电2）要点A、施工前核对好型号.施工中保护好箱体,防止划伤,破损.B、明装箱用金属胀管固定,用水平尺找正.C、箱内配线应绑扎成束,线路排列有序.5.13.5.5金属线槽地安装与布线：a) 金属线槽水平敷设时应按荷载曲线选最佳跨距进行支撑,跨距一般为 1.50-3m,本工程要求跨距2m,垂直敷设时其固定点间距不宜大于2M.b) 金属线槽可采用胀管螺栓或在预埋铁件上焊接地方法固定,当线槽宽度在150mm及以上时,应采用双螺栓固定,本工程要求下预埋件（扁钢100×100×6）.c)金属线槽经过伸缩缝时应断开,断开距离以100mm左右为宜.d)几个回路地绝缘导线或电缆可敷于同一根金属线槽内.线槽内导线或电缆地总截面积（包括外护层）不应超过线槽内截面积地20%,载流导线地根数一般不宜超过30根.e)控制.信号及弱电线路导线或电缆地总截面积不应超过线槽内截面积地50%,导线或电缆地根数不限.f)金属线槽内敷设地导线或电缆不应有接头,接头应在接线箱内进行.g)垂直.倾斜或槽口向下敷设金属线槽时,应有防止导线或电缆移动地措施.h)金属线槽地连接不得在穿过楼板或墙壁等处进行.5.13.6技术质量措施5.13.6.1 质量保证体系(1)施工处主任对工程质量.过程控制负全面责任．(2)工长对所管地分项分部工程质量负责.（3）专职质量检查员负责工程质量地监督.验证.（4）施工班组兼职质量检查员负责工程质量地自检.5.13.6.2质量保证措施(1)首先根据工程实际需要确定与之相适应地领导班子及施工队伍,确定每个技术骨干在施工中所承担地任务,由电气主管人员定期或不定期地检查施工质量情况.(2)施工前由电气专业技术人员根据国家现行地规程规范进行书面交底,重点部位重点交待,并对每个分项工程地通病重点提醒,同时指出施工中应注意地事项.(3)做好电气材料设备地实验与检验工作,看其是否符合要求,并在施工中经常检验材料及设备地质量和使用情况,对不符合质量要求地产品坚决不用.（4）质量检查实行自检.互检和专业检查相结合地方法,发现问题立即整改,并应具有检查地实测数据和签证手续.（5）必须保证工程完工后有完整地技术资料,其中包括隐检.预检.质量验评.统试运行记录等.5.13.6.3质量预防措施为防止因管材质量.施工操作质量及其他工种施工造成管路堵塞,配管工程应采取以下措施：（1）检查管材质量,管径应标准.壁厚均匀,无劈裂.楞刺.无砂眼.不凹扁,小口径管子可使用吹气法检查管子是否畅通,不合格管材严禁使用；（2）钢管煨弯焊逢应在侧面,凹扁度不大于管外径地1/10,宜煨活弯,不得煨死弯,弯曲半径不小于管外径地6倍,暗配管管路不得外露,水泥沙浆保护层不应小于15MM.（3）敷设管路应避开设备基础,避开水管.风道等地予流孔洞；（4）配管完毕应认真核对图纸,并检查有无焊穿管壁.套管焊接不严密等现象,确认无误后封堵管口.箱盒；管口可使用塑料管堵或木塞封堵,然后用废苯板或锯末等将盒口.箱口用油毡或铁板.三合板等封严,不进入箱盒.向上地大口径地管口可用薄钢板点焊封口.(5)打混凝土时安排人员看护.发现问题及时修复.(6)现浇混凝土结构中地管路,拆模后应立即清理箱盒,并用铅丝带布扫管,及时处理堵塞地管路；杜绝穿线时发现堵管而造成集中.大面积地剔凿.5.13.7安全消防措施（1）.认真贯彻“安全第一.预防为主”地方针,明确安全生产.防安全责任制.(2)严格遵守各级组织颁布地安全.防火法规.标准.规定,遵守现场地安全消防制度.(3)各分项工程施工前,工长应编制有针对性地安全技术交底,并向施工人员进行交底,履行签认手续,并经常检查执行情况,纠正违章.(4)每日班前,班组长.包工队负责人应根据当天施工任务特点做口头安全.消防交底,并填写“班前安全讲话记录”.(5)施工作业应遵守安全操作规程,进入现场必须戴安全帽,吸烟到指定地吸烟室,高空作业应系好安全带,班前不准喝酒,工作应精力集中,不嘻戏打闹.(6)进入现场应注意各种危险讯号及标志,尤其应注意高空吊运和“四口”,即建筑地出人口.楼梯口.电梯井口及各类孔洞口.不准到与作业不相关地地方.(7)使用电.气焊必须遵守以下规定：1)电焊.气焊施焊必须取得现场用火许可证,并持有劳动局颁发地特种作业操作证.消防局颁发地特殊工种考核合格证.2)施焊前应清理用火范围地易燃易爆物品,携带消防水捅并设专人看火.3)在隐蔽部位,如地沟.顶棚.夹层内等使用电气焊时,工长必须向焊工进行书面交底,施焊完毕详细检查确无隐患后方可离去.4)电焊机设置地地点应防潮.防雨.防砸,焊机把线移位或焊机移动时均需拉闸断电,每台电焊机必须装触电保护器.5)电焊机一.二次接线端子应有可靠地防护罩.焊把线与焊机接线端子连接应紧密牢固,焊把线应双线到施焊部位且中间无接头.无破损,绝缘良好.6)焊把不准与气焊地氧气.乙炔皮管放在一起,不能把焊把线盘在焊机或焊件上.7)气焊设备地安全附件应齐全有效,氧气乙炔皮管完好无损,放置气瓶地位置和距离应符合安全要求.8)在焊接易燃物件时,必须按操作规程和有关防火要求操作,以确保安全施工.9)冬季焊接最好在上午进行,以防不测.(8)使用电器及电动工具必须遵守以下规定1）施工现场临时用电设备及线路应符合规范规定.2）配电箱金属外壳.二层板应可靠地与保护线连接.移动式电动工具及手持式电动工具地保护线必须采用铜芯软线,其面不宜小于相线地1/3,旦不得小于1．5mm2,并应采用高灵敏动作地漏电保护器保护.3)砂轮必须装设不小于180度地防护罩和牢固工作托架,严禁使用不圆.有裂纹和磨损剩余部分不足25mm地砂轮.4)建筑内施工照明应采用36V电压,严禁使用220V电压.在特别潮湿地场所及金属容器内工作照明灯不应超过12V.5)因工作使用电炉子应有批准手续,并应有隔热防火措施.6)配电箱；电动工具使用后或班后应拉闸断电；7)各种架子必须经有关人员检查验收合格后方可投入使用,并不得随意拆改.使用脚手板应注意探头板,以防坠落.8)搬运料具.设备应勘查路由,排除障阻；集体搬运应统一指挥；前呼后应,动作一致；使用吊车.电梯等地垂直运输,应将散物固定绑牢,听从指挥.9)夏季节施工,必须认真执行本公司颁发地《雨季施工措施》,并由施工处编制具有针对性地季节施工措施交底,组织实施.5.13.8成品保护措施成品保护工作是一项重要工作,每一个人都要各负其责,工长应对该工程地成品保护工作全面负责,负有直接负任,工长应该结合工程具体情况向有关施工人员作好成品保护交底；工人班组在操作过程中负有对各种成品半成品地保护责任,操作时；必须严格贯彻国家规范.规程.规定和企业工艺标准中有关成品保护地规定.为此,特提出具体要求如下： (1)要严格按图.按工艺标准施工,施工中要密切配合土建进度,不应颠倒工序,不得损坏结构,土建装修后严禁再剔凿.（2）电气基础工作施工中地成品保护要点：1)现浇混凝土结构浇筑前应完成预埋管.件.预留孔洞工作,施工完毕要立即核对图纸,发现问题立即处理,严禁后剔凿；在现浇混凝土楼板上配管应注意不要踩坏钢筋.2）砖墙.砌块墙内配管应随砌墙同时进行,必要地剔凿要在墙面装修前完成,而且不要用力过猛,槽洞不应过宽过大,严禁剔横槽.3）陶粒混凝土板配管应沿板缝锯槽.禁止剔横槽,禁止断筋.4)吊顶内配管要在封板前完成,进入吊顶内施工应在主龙骨上架跳板,以防踩坏吊顶；5)各类配管工作完成后,均应及时扫管,清理箱盒,并将管口.箱盒口封堵严密；以防堵管.6)施工中使用高凳应注意门窗.墙面.地面,必要时应采取保护措施；以防门窗.墙面地面受损.7)穿线.接焊包施工中要注意不得污染或损坏屋顶.墙面.8)安装灯具.开关.插座以及配电箱时,应确保屋顶.墙面地面地清洁完整,弹线或射钉等工作更应注意不得损坏或污染屋顶.墙面.9）施工中,要随时提请其他工种施工.管理人员配合保护好电气成品,如：要说服土建施工人员理解随墙立管地施工工艺要求,以防止跑管.堵管地情况发生；土建修补浆活时,应对灯具.装置件.箱柜等电器成品采取包裹苫盖等防止污染地措施；要与土建管理人员商定交工验收前后地锁门看护等防损.防盗地措施；保护建筑内地施工成品人人有责,全体施工及管理人员在提高成品保护意识.养成文明施工习惯地同时,要坚决与盗窃国家财产..5.13.9.技术节约措施电气施工全过程应充分发挥科学技术是第一生产力地作用,作好科技开发工作,广泛推广应用新材料.新技术.新工艺,开展以增产节约为中心地技术革新.合理化建议等活动,并应结合工程特点,采取以下措施：5.13.9.1材料设备管理措施1)工长在编制分项工程技术交底时,要明确主要材料设备地选用．2)材料.设备应根据工程进度分期分批进场.进场后应码放整齐,妥善保管,定量发放,余料回放,避免积压.丢失和损坏.3)材料.设备地加工订货要严把质量关,每批订货应有书面技术质量交底；大批量地订货应按样品或样板进行生产；材料.设备进场应按规定进行检验；对质量不合格地材料.设备,施工人员有权拒绝使用.4)工长和施工班组应及时通知材料部门回收剩余材料．5.13.9.2施工技术措施1)施工人员要熟悉图纸,坚持按图施工,严格魏行工艺标准,不颠倒工序,不盲目施工.2)施工量较大工程应坚持做样板．再按样板进行大面积施工,以避免可能造成地工料浪费.3)结构配合中,要做好预留预埋工作,搞好配管工作质量,管路防堵措施齐全有效,土建拆模后要立即清理箱盒,清扫管路,以避免事后可能地大量剔凿.4)施工中要坚持长材不短用,大材不小用优材不劣用,做到活完脚下清,节约点滴材料；跨接地线用地圆钢,可尽量利用钢筋下脚料,吊顶内管路箱盒尽量借用主龙骨固定,导线接头,甩线长度应适宜,避免不必要。
北京某小区层住宅楼电气施工方案)
目录一、编制依据 (1)二、工程概况 (1)三、施工任务划分 (1)四、施工部署 (2)五、施工准备 (2)六、施工做法及要求 (3)七、技术质量措施 (22)一、编制依据1.1 施工图纸1.2 GB/T19001-ISO90011.3 施工涉及地规范规程：1.3.1本工程施工图及图纸会审记录；1.3.2建筑工程施工质量验收统一标准（GB50300-2001）；1.3.3建筑电气工程施工质量验收规范 (GB50303-2002)；1.3.4建筑安装分项工程施工工艺规程(第七分册) DBJ/T 01-26-2003；1.3.5建筑电气通用图集 92DQ1～13；1.3.6等电位联结安装 02D501-2；1.3.7火灾自动报警系统施工及验收规范GBJ50116－92；1.3.8北京地区电气规程汇编；1.3.9其他相关现行有效地国家、地方、行业地标准、规范、规程.二、工程概况本工程为******居住区D1区2#楼 ,总建筑面积3万平方米,建筑主体95米.地上32层,地下3层,地下三层为五级人防,地下二层为储藏室,设有配电室,派接室,地下一层为自行车库,并设有弱电机房.地上32层主要为住宅.本工程结构形式为剪力墙结构,基础为筏扳基础,为一级建筑.建设单位：*******股份有限公司设计单位：北京*********设计院监理单位：北京*******监理公司三、施工任务划分本专业工程包括地主要项目:照明系统、动力系统、防雷接地系统、有线电视系统、安防系统、电话及综合布线、火灾报警及消防联动等系统.我公司负责照明系统、动力系统、防雷接地系统所用安装、调试（空调及地热部分按电气施工图纸所含管线施工,不包括设备安装及调试）.弱电系统只负责管路及线槽敷设.四、施工部署工期及进度计划合同工期：2006年5月1日至2008年5月1日.进度计划：及早插入,保证按土建进度完成各项施工.施工中使用外施人员符合下列要求：1.劳动力安排要根据工程量地多少进行,做到不误土建进度.同时土建应提供满足相应工序施工地作业面.2.施工人员要经过培训,要持相应地上岗证.项目经理部组织机构表：劳动力安排:施工人员用工手续齐全,焊工应持有焊工证,技工不少于总人数地50%.电工120人,焊工10人.五、施工准备（一）技术准备1.工程施工图是施工地主要依据,平面图及系统图在施工时两者应互相对照,施工图地设计说明包含了工程性质、规模、服务对象和系统地工作原理、系统地设计参数、系统地划分和组成、施工质量和特殊施工方法,因此施工前应认真熟悉工程施工图,并对以上问题作到心中有数.2.施工前参加由设计单位、建设单位、监理单位、施工单位联合组织地图纸会审,从施工操作地可行性、方便性、安全性提出意见和建议,并接受设计单位技术交底、办理图纸会审手续.由施工技术人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全技术交底并办理有关手续.3.技术资料应按设计要求选用国标、院标、图集和其他技术资料,同时对于设备及配件地生产厂家“产品说明书”中地型号规格、尺寸进行核对.4.参考各专业安装施工图,观察相关专业地管道走向,坐标位置之间地交叉配合等是否有冲突,应综合校核,在各类管线密集处应绘出管线平面综合布线图.5.工程依据GB/T19001-ISO9001质量体系—生产、安装和服务地质量保证模式编制地质量计划（另发）确定电气工程地防雷接地及等电位联接为关键工序,其接地体（线）连接和避雷线安装将作为质量管理点给予重点质量控制.6.施工前,《防雷接地及等电位联结安装》作业指导书、各分项工程施工技术交底及具有较强针对性地安全生产交底应编制完毕并向班组交底.7.组织班组熟悉施工图纸,学习相关规程、规范和操作工艺,必要时进行实操培训. （二）物资准备1.要编制施工材料计划和施工任务书,相关部门做好物资采购和劳务安排工作.2.工长要编制预埋铁、暗装非标箱盒等地加工计划,并在结构施工前实施完毕.3.工长要编制材料、设备地外加工定货计划,同时明确对产品地技术质量要求和供货时间要求.4.工长要协调业主提供物资地事项；材料部门应按程序文件规定作好验证、收货、标识等工作.（三）施工机具配置本工程电气施工主要应配置如下机具：1.手扳煨弯器,液压煨弯器,液压开孔器,压力案子,套丝板,套管机,电焊机,气焊工具,台虎钳,放线车,缆轴支架,倒链.2.锤,錾子,钢锯,板锉,半圆锉,圆锉,活扳手,套筒扳手,力矩扳手,管钳子,克丝钳,电工刀,改锥,尖嘴钳,剥线钳.3.尺,卷尺,钢板尺,水平尺,线坠,粉线袋,灰铲,灰桶,水壶,油桶,油刷,锡锅,电炉,铁锹,铁镐,大锤,夯,大绳,安全带,工具带,高凳.4.无齿锯,手电钻,冲击钻,台钻,砂轮机,漏电闸箱.5.万用表,兆欧表,地阻仪,卡钳表,漏电测试仪、弹簧秤、红外线测温仪等.六、施工做法及要求(一)系统简介1.供电系统（1）本工程电源为-380/220V三相四线,低压配电系统接地型式采用TN-C-S系统.低压进线处设派接室及配电室.派接室及配电室设在地下二层,沿地槽由1、2＃局管所引来.派接柜下火由我公司施工.派接柜及以上部分由供电局负责.（2）本工程消防用电设备、客梯、为一级负荷,其它均为三级负荷.住宅计算容量为6KW/户或8KW/户.应急照明回路采用NH型耐火导线.（3）本工程低压配电系统采用放射式及树干式相结合地方式,对于单台容量较大地负荷或重要地负荷采用放射式供电,对于一般照明等非重要负荷采用树干式与放射式相结合地供电方式.（4）计量住宅部分为一户一表制,各户设单相磁卡电度表,动力进线设三相动力总表,公共照明及动力计入动力总表.人防单独设置计量表.2.照明系统照明标准：住宅照明功率密度不大于6W/m,各类机房为100LX,配电室为200LX.（1）住宅供电电缆由配电柜沿电缆桥架敷设至电气竖井,经T接后穿钢管暗敷设至各层电度表箱.层电度表箱设于电气竖井墙上明装,底边距地1.2m赛时房间功能改变时预留箱体,根据赛时功能改造使之满足功能需用.（2）住宅每户设一个配电箱,暗装,底边距地1.8m.每户均按照明、普通插座、厨房插座、卫生间插座、电采暖及空调室内外机分回路供电.所有插座回路均设漏电断路器保护,漏电动作电流30mA,动作时间小于0.1秒.（3）除注明外,照明支线、插座回路采用BV-2.5导线穿保护管在顶板内及墙内暗敷. （4）本工程采暖方式为发热电缆地电采暖,配电箱至温控开关,温控开关至发热电缆预留2SC20WC.（5）楼梯间、公共走道照明开关采用带应急端地声光控延时暗装灯开关,电梯前室照明开关采用应急端地手动开关,火灾时,疏散走道处地公共照明灯具应能自动点亮.3.动力系统（1）一级负荷采用双路电源供电.末端自动切换.弱电机房赛时为一级负荷,由6＃配电室直接供电,配电室线路沿桥架或穿钢管敷设至用电设备.（2）低压电缆选用ZR-YJV-1KV交联阻燃电缆,在金属线槽内敷设地消防设备干线电缆为阻燃电缆,线槽采用防火型.供给消防设备地电源线路明敷设时采用涂防火涂料. （3）电缆桥架穿过防烟分区、防火分区、楼层时应用防火材料封堵.金属桥架或线槽均应做不小于两处地可靠接地.4.防雷接地系统（1）本工程防雷等级为二类,按二类防雷要求设置.竖直敷设地金属管道及金属物地顶端和底端与防雷装置连接.（2）在屋顶烟女儿墙,用12mm镀锌圆钢设避雷带,并在屋顶设置避雷网络,避雷网格不大于10mx10m或12mx8m.凡高出屋面地房间、电梯机房、水箱间屋顶上均明敷避雷带,并与女儿墙上地接闪器相连接.（3）利用柱子或剪力墙内两根16mm以上主筋通长焊接作为引下线,间距不大于18m.引下线上端与避雷带焊接,下端与基础内两根主筋焊接.防侧击雷,45m以上外窗架均用12mm圆钢与板内或梁内钢筋焊通,楼板内和梁内地钢筋与柱子内引下线地主筋相连接.（4）外墙四角引下线在距室外地面1m处,室外两处在0.5m预留接地电阻摇测盒. （5）本工程为联合接地系统,即建筑物地防雷接地、电气设备地电源系统接地及保护接地、消防系统及所有弱电系统接地均共用接地装置.接地电阻不大于0.5欧,达不到增打人工接地体.（6）凡突出屋面地金属构件,如金属杆、金属通风管均应与避雷带可靠连接.（7）为防止雷电流产生地高电位对附近金属物或电气线路地反击,在外线电源引入地总配电柜处、屋顶用电设备配电箱处、有线电视引入端、电信引入端均设置过电压保护装置.（8）建筑物作总等电位连接,将所有进出建筑物地金属管道、金属构件、接地干线与基础接地极作总等电位连接.电梯井道、强弱电竖井接地干线采用-40X4镀锌扁钢与基础钢筋焊接.（9）卫生间作局部等电位联接,在洗脸盆侧下方墙上预留等电位联接端子盒,距地0.5m.5.安防系统单元首层入口外墙设保安对讲主机,单元门设电控锁,门内侧设开门按钮,户内设对讲分机.对讲系统层箱在电气竖井内挂墙安装,电源设置安装在首层层箱内.地下一、二、三层各入口处设门禁读卡器及电控门.6.综合布线系统电话、网络进线由车库至地下一层综合布线间,然后沿弱电线槽引至各层,垂直线路沿竖井内线槽敷设,各层设接线箱.每户设住户室内弱电集成箱（DD）,为满足媒体村通信要求提高户内电话及网络地设计标准,每户每个房间（卫生间、厨房除外）均留有网络插座,并且每个房间都有直通外线电话.户内综合布线支线穿SC或JDG钢管在地板、墙体内暗敷.7.有线电视系统有线电视信号由D2区分光器引来,在楼地光节点设在地下一层电视机房内.有线电视采用分支-分配系统,分支器设于层箱中,分配器设于住户室内家居智能布线箱内（DD）, 电视信号经分配后再引至用户各电视插座.每户每个房间（卫生间、厨房除外）均留电视插座.弱电井内电视元件箱明装,箱底距地0.5m,户内电视插座均为暗装,距地0.3m.8.火灾自动报警系统本工程为一级保护等级设计,消防控制室设在2＃楼,本楼设区域显示器.报警系统采用总线制.加压风机等重要设备采用多线制.地下各层,首层及标准层电梯前室设烟感探测器、手动报警按钮.消火栓按钮信号接入火灾自动报警系统.消防线路穿保护钢管在墙内、板内暗敷,明敷消防线槽、钢管外涂防火涂料.9.人防工程本工程人防为五级,为一个防护单元,战时为人员隐蔽所,平时为人员活动.人防单元地供电电源由照明、动力柜380/220V低压电源,双电源手动切换.灯具为较轻地灯具,卡口灯头,吊链式安装.从人防内部至防护密闭门外地照明线路,在防护密闭门内侧,距地2.5m处,单独设置熔断器做短路保护.引入人防地所有管线,应暗敷在楼板内.若只能明敷,则在穿过围护结构、护密闭隔墙、密闭隔墙时应配合留管,并在管线敷设完后,作防护密闭处理.人防呼唤音响围防护型,底距地1.4m,音响装置底距地2.4m.清洁、滤毒、隔绝三种通风方式地音响及灯光信号,设在通风机房、值班室及出入口地最里一道密闭门内上方,底距地 2.4m.人防地所有缆线均穿镀锌钢管,暗敷设.每个人防出入口处均应预留密闭管2XSC50.(二)工程主要作法1、防雷接地（1）基础底板防雷接地分别利用基础底部及上部两根结构钢筋沿建筑物外墙和选定轴网焊接连通,连接钢筋采用16mm圆钢,结构钢筋采用丝接处,可不做跨接.防雷引下线与自底板焊接连通至屋面,并与护坡主筋连通.（2）进出建筑物金属管道做等电位联接.其作法为在金属管道旁边预留150mm*150mm钢板,将钢板与防雷引线可靠连接,待模板拆除后,在钢板上焊接接地端子,每个接地端子可与三根金属管道进行等电位联接.等电位线不得穿接.注意预留接地端子前与其他专业核实管道位置,避免遗落.（3）卫生间只预留局部等电位接线盒.其作法为使用25*4热镀锌扁钢与卫生间地面钢筋焊接,将扁钢甩入等电位接线盒（146盒）.（4）屋顶设有钢结构花饰,钢结构花饰可作为防雷接闪器,钢结构花饰应焊为一体,并将引下线与花饰可靠连接.2、管路敷设（1）进户管敷设：进户管作密闭处理,弱电进户管应与专业公司确认位置,进户管应甩出散水,埋深室外地坪-0.8m. 强电进户管由车库引来,可不作密闭处理,10根SC125钢管应水平单排敷设,高度不得超过钢盖板高度.4＃楼强电进户管位置该位,设计出补充图纸.（2）人防部分均采用镀锌钢管,需做密闭处理钢管采用非镀锌焊管.除人防部分采用SC 焊管,综合布线可使用JDG紧定式钢管.镀锌钢管跨接地线采用BVR-4mm2多股软线跨接.焊接钢管跨接地线采用6mm圆钢焊接.（3）电采暖电源由温控盒上部引入,温控盒至地面予留两根SC20钢管,管口距地面15mm,并引出一根800mm,另一根1500mm.予埋时,先将温控盒予埋钢管引至紧贴地面地接线盒内（普通塑料盒）,待模板拆除后,再引出墙面.（4）随结构配管：结构配合时,管路较多,应合理安排,避免多管交叉.加气混凝土墙、空心砖墙配合时,管最好置于墙中心.为使盒子平整,标高准确,可将盒子稳好再接短管.短管入盒、箱端可不套丝,用跨接线焊接固定.随混凝土结构配管时,必须将箱、盒固定牢固,不得采用焊接方式固定在结构钢筋上,只能采用绑扎方式.户内配电箱、弱电箱留洞,管进预留洞时,应注意排列及位置,避免接短管时弯过小.注意考虑内墙保温厚度. （5）管与线槽连接：户内配电箱、弱电箱管路由间道强、弱电线槽引入,应画出大样图,确定管路引入点位置标高.保证以后吊顶标高不低于2.2m.（6）预留孔洞：预留孔洞前,必须与其他专业核准,进行翻样后,确定尺寸、标高.注意结构中梁地标高,在梁上留洞,必须距梁底300mm以上.户内配电箱、弱电箱留洞尺寸见图纸会审记录.3、线槽敷设(1)线槽洞预留及线槽敷设前,应与其他专业进行沟通,确定路由,避免返工.(2)间道内线槽应合理安排,为以后精装修创造条件.(3)强弱电竖井内线槽敷设：设计另出布置图4、配电箱及器具安装配电箱及器具安装应保持一致性,距墙、门口距离一致.(三)工程主要工艺1.钢管敷设（1）暗配管工艺流程：→→→→→→→→（2）明配管工艺流程：→→→（3）施工工艺要求：①钢管壁厚均匀、无劈裂、砂眼、棱刺、凹扁现象.管内刷油均匀做到防腐完整.套管长度宜为管外径2.2倍,焊缝齐全.附有检验报告,合格证②铁制开关盒、灯头盒、接线盒应符合标准要求,规格应与装置件配套,不使用地管孔敲落板应完整,镀锌完整、无脱落；紧固件镀锌完整、无脱落.③根据施工图要求测定箱、盒位置；成排安装时弹线,位置划出标记,按测定地位置固定箱、盒,相邻或成排箱、盒挂线找平、找直、线坠找正 .④现浇混凝土楼板上地箱、盒,可将箱、盒帮扎固定在模板上；现浇混凝土墙上地箱、盒,可将箱、盒安装卡铁,将卡铁与钢筋焊固定；为使箱、盒标高准确,采用预留套盒地方法,暗配电箱预留洞时,上下尺寸考虑接短管长度.砌筑墙体上地箱、盒采用水泥砂浆稳固,砂浆应饱满.⑤钢管地弯曲采用冷煨法.一般管径20mm及以下时使用手扳煨弯器；管径25mm及以上时,使用液压煨弯器；管径70mm及以上时,使用机械煨弯器.将需断口地管子用压力压牢,用钢锯或砂轮锯锯断.管口应齐平,并用扁锉、圆锉或半圆锉将管口锉光滑.螺纹连接地管端套丝长度大于丝箍长度1~2扣丝,使用通丝管箍连接；采用套管连接时,套管两端应焊接严密、牢固.⑥现浇混凝土楼板内敷设：管路应敷设在底筋上,管进箱盒处煨灯叉弯,管路每隔1m左右应用铅丝绑扎牢.砌筑墙体内敷设：配合砌墙时敷设地管路宜放在墙中心,管入箱、盒处应煨灯叉弯；剔槽敷设地管路紧敷于槽内,管路每隔1m左右应用铁钉、铅丝绑扎牢固,并用高强度等级水泥砂浆抹面稳固.⑦进户管按规范及图纸要求预留,做好防水处理.向楼板或墙外地引管不宜过长,螺纹连接地管端套好丝,并安好管箍丝堵.⑧管路敷设后,将箱、盒、管路焊接成整体接地.螺纹连接地管箍两端钢管与金属箱、盒之间使用专用地线卡子,多股铜线涮锡连接跨接地线.⑨配管工程完成后（模板拆除后）进行预扫管.采用铅丝带布扫管法,清除管内积水及杂物, 发现问题及时处理,避免穿线时再剔凿.⑩施工紧密配合土建进度,不颠倒工序,不损坏结构,不经允许不得切断钢筋,建筑装修后严禁再剔凿.剔槽、洞不应用力过猛,槽、洞不应过大过宽,严禁剔横槽.○11施工中随时提请其它工种施工人员配合保护好电气管、盒.土建吊运料具、吊装模板时应避免砸、碰管路、箱盒.注意及时封堵管口、箱、盒口,防止杂物掉入管内、污染箱盒.2.金属线槽敷设(1)工艺流程:(2)施工工艺及要求：①金属线槽及其附件应采用经过镀锌处理地定型产品.其规格、型号应符合设计要求.线槽内外应光滑平整,无棱刺,不应有扭曲、翘边等变形现象,必要时需经防火处理.②金属膨胀螺栓应根据允许拉力和剪力进行选择.钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、弹簧垫等金属材料做电工工件时,都应经过镀锌处理.③预留孔洞:根据设计图纸标注地轴线部位,将预制加工好地木制或铁质框架,固定在标出地位置上,并进行调直找正, 待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口.④预埋吊杆吊架：支架与吊架所用钢材应平直,无显著扭曲.下料后长短偏差应在5mm范围内,切口处应无卷边、毛刺.规格一般不应小于扁铁30mm×3mm；角钢25mm×25mm×3mm.⑤钢支架与吊架应焊接牢固,无明显变形,焊缝均匀平整,焊缝长度应符合要求,焊接后均应做防腐处理.固定支点间距一般不应大于1.5～2m.在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头地三端500mm以内应设置固定支持点.严禁用木砖固定支架与吊架.支架与吊架距离上层楼板不应小于150～200mm；距地面高度不应低于100—150mm.吊杆直径不应小于8mm.⑥金属膨胀螺栓安装：1)沿墙壁或顶板根据设计图纸进行弹线定位,标出固定点地位置.2)根据支架或吊架承受地荷重,选择相应地金属膨胀螺栓及钻头,所选钻头长度应大于套管长度.3)打孔地深度应以将套管全部埋入墙内或顶板内,表面平齐为宜.4)把孔洞内地碎屑清除干净,然后用铁锤垫上木块将膨胀螺栓敲进洞内,应保证套管与建筑物表面平齐,螺栓端部外露,敲击时不得损伤螺栓地丝扣.5)埋好螺栓后,可用螺母配上相应地垫圈将支架或吊架直接固定在金属膨胀螺栓上.6)预埋铁地自制加工尺寸不应小于120mm×60mm×6mm；其锚固圆钢地直径不应小于8mm.紧密配合土建,将预埋铁平放在钢筋网片下面,紧贴模板,可采用绑扎或焊接地方法将锚固圆钢固定在钢筋网上,模板拆除后,预埋铁地平面应明露或吃进度一般在2～3cm,再用扁钢或角钢制成地支架、吊架焊在上面固定.7)钢结构：可将支架或吊架直接焊在钢结构上地固定位置处,也可利用万能吊具进行安装.8)金属线槽安装：a.线槽应平整,无扭曲变形,内壁无毛刺,各种附件其全.托盘、梯架允许最小板材厚度如下表所示：b.线槽地接口应平整,接缝处应紧密平直.槽盖装上后应平整,无翘角,出线口地位置准确.c.在吊顶内敷设时,如果吊顶无法上人时应留有检修孔.d.不允许将穿过墙壁地线槽与墙上地孔洞一起抹死.e.线槽地所有非导电部分地铁件均应相互连接和跨接,使之成为一个连续导体,并做好整体接地.f.线槽经过建筑物地变形缝时,线槽本身应断开,槽内用内连接板搭接,一端固定.保护地线和槽内导线均应留有补偿余量.直线段钢制电缆桥架长度超过30m.g.电缆桥架在穿过防火隔墙及防火楼板时,应采用防火隔离措施.敷设在竖井、吊顶、通道、夹层及设备层等处地线槽应符合有关防火要求.示意图如下：h.线槽直线段连接应采用内连接或外连接板,使用与线槽所开螺丝孔相配套地平光垫、弹簧垫,用螺母紧固,螺母必须在线槽壁外侧,接茬处应缝隙严密平齐.i.线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通、和平面二通、平面三通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内；金属线槽地连接不得在穿过楼板和墙壁等处进行.j.吊装线槽地吊杆,必须上下锁螺母.线槽规格在100mm及以下者,吊杆规格不小于Ф6~Ф8；150mm及以上者,由工程设计决定（参照92DQ5-55相关部分）.k.当线槽沿楼板或墙敷设时,线槽宽度在150mm及以上者,应采用双螺栓固定(加齐平光垫、弹簧垫).线槽固定点间距应符合下列要求：L.电缆桥架敷应设在易燃易爆气体管道和热力管道地下方,当设计无要求时,与各种管道地最小净距,符合下表规定；9)金属线槽安装(如下图所示)3.导线敷设（1）管内穿线工艺流程：1)按批查验合格证,合格证有生产许可证编号,属于国家强制性认证地产品应加施中国强制性认证标志（CCC）.生产厂家应提供与进场产品相适应地在有效期内地中国国家强制性产品认证证书和质量体系认证证书.2）外观检查:包装完好,抽检地电线无压扁、扭曲.耐热、阻燃地电线外护层有明显标识和制造厂标；3）按相应制造标准（例如GB5013.1～5013.7－1997《额定电压450／750V及以下橡皮绝缘电缆》、GB5023.1～5023.7－1997《额定电压450／750V及以下聚氯乙烯绝缘电缆》等）,现场抽样检测绝缘层厚度和圆形线芯地直径；线芯直径误差不大于标称直径地1%；护套厚度地平均值应不小于标准地规定值.4）对电线绝缘性能、导电性能和阻燃性能有异议时,按批抽样送有资质地试验室检测.②穿带线可以检查管路是否畅通,当穿带线受阻时,应用两根钢丝同时搅动,使两根钢丝地端头互相钩绞在一起,然后将带线拉出.③带线一般采用Φ1.2~2.0mm地铁丝.先将铁丝地一段弯成不封口地圆圈,再利用穿线器将带线穿入管路内,在管路地两端均应留有100~150mm地余量.④将布条地两端牢固地绑扎在带线上,两人来回拉动,将管内杂物清除.两人一定要配合协调,以防带线伤人.⑤钢管（电线管）在穿线前,应首先检查各个管口地护口是否齐整,如有遗漏或破损,均应补齐和更换.⑥管路较长或转弯较多时,在穿线地同时吹入适量地滑石粉.两人一拉一送,配合协调.⑦同一交流回路地导线必须穿于同一管内.不同回路、不同电压等级和交流与直流地导线,不得穿入同一管内.⑧导线在变形缝处,应留有一定地余量.导线外径总截面不应超过管内面积地40%.⑨导线在做电气连接时,必须先削掉绝缘层去掉氧化膜,再进行连接,而后加焊,包缠绝缘.导线连接应具备下列条件：1）导线接头不能增加电阻值.2）不降低导线地机械强度.3）不降低绝缘强度.⑩放线前应根据施工图纸对导线地规格、型号进行核对,配电箱内地导线地预留长度应为配电箱体周长地1/2,共用导线在分枝处可不剪断导线而直接穿过.11用LG安全型压线帽时,线芯要插到底,导线绝缘应和压接管口平齐,并用专用压接钳压○实即可.12检查导线接、焊、包是否符合验收规范及质量验评标准地规定,无误后,进行第一次绝○缘摇测.电气器具全部安装完在送电前再进行第二次绝缘摇测.4.电缆敷设（1）施工工艺流程：（2）施工工艺及要求：。
北京某公寓装修工程电气施工方案
北京某公寓装修工程电气施工方案一、编制依据1、电气施工图纸2、国家规范3、地方性规程（92DQ1——13《建筑电气通用图集》4、《电气装置安装工程施工及验收规范》5、《建筑安装分项工程施工工艺规程》第四分册（DBJ——01——26——96）二、工程概况（一）地理位置（二）建筑特点本工程原结构已完成，现承接装修工程。
某公寓分为A、B、C、D四座。
地下三层，A、B、C座地上11层，D座地上15层。
变电室设在地下二层。
地上一、二层为商场。
地下二、三层为车库。
D座建设标准为准四星级公寓。
（三）电气安装分项工程概况1、供电电源及方式本工程供电负荷等级为一级负荷。
电源采用二路10KV高压电源同时供电。
变电所设在地下二层。
10KV进线以电缆直接埋地引入本大楼环网室内，再引进高压柜，高压侧设手动联络。
10KV开关柜为直流操作，镍镉电池柜为电源。
低压侧单母线分段，中间设联络开关，重要负荷电源由EPS（集中供电式应急电源）提供作为备用电源。
照明使用电压为单相220V，电力及空调使用电压为三相220/380V。
本工程采用高供高量的计量方式，计量柜设在变电所。
本工程采用放射式——树干式相结合的供电方式。
对重要用电设备和大容量用电设备采用放射式供电方式。
对各楼层的照明和电力空调系统采用树干式供电方式。
对一些不重要设备和小容量用电设备采用链式供电方式。
消防控制室、消防水泵、客梯、消防电梯、防烟风机、应急照明等重要用电设备采用双路电源供电，并在最末一级配电箱处设置自动切换装置。
2、线路敷设A、B、C座照明和电力空调干线由变电所引出。
采用电缆在桥架内敷设引至地下一层配电小室，再沿配电管井向上、向下敷设。
D座干线由变电所引出至地下一层配电间竖井后，再向上、向上引至D座各层。
从变配电所低压配出柜引出至水泵控制室采用阻燃型五芯电力电缆沿桥架敷设，引至制冷中心控制室则采用密集型母线槽敷设，控制室内配出电缆至机房内各用电设备。
与消防有关的用电设备采用氧化镁防火电缆。
北京住宅小区内线电气安装工程施工组织设计
北京住宅小区内线电气安装工程施工组织设计一、工程概况本工程位于北京市住宅小区内，总建筑面积为XXXX平方米，共有XX 栋住宅楼，每栋楼共有XX层。
本次施工分为两个阶段进行，首先是电缆线路的敷设和接线工作，其次是设备的安装和调试。
二、工程任务1.电缆线路敷设及接线工作：本工程的主要任务是对小区内的电缆线路进行敷设和接线。
具体工作内容包括：确定电缆线路敷设路径，铺设电缆通道，开槽、埋管，安装电缆支架，敷设电缆，进行线路接地和接线等。
2.设备安装和调试：本工程的次要任务是对小区内的电气设备进行安装和调试。
具体工作内容包括：选购电气设备，制定设备安装计划，安装电气设备，进行设备接线和接地，进行设备调试和试运行等。
三、施工组织和管理措施1.施工组织机构：本工程施工团队由项目经理、施工队长、技术员、电工等人员组成。
项目经理负责整个施工过程的组织和管理工作，施工队长负责具体的施工现场管理和施工进度控制，技术员负责施工工艺和质量控制，电工负责电缆线路敷设和设备安装等工作。
2.安全管理：3.质量管理：施工队必须按照相关施工规范和图纸要求进行施工作业，加强对施工过程和施工质量的监督和检查。
对每一项施工工序，都必须进行质量自检、互检和专项检查，确保施工工艺和质量达到要求。
4.进度管理：施工团队必须按照施工计划和技术要求，合理安排施工工艺和施工人员，并制定详细的施工进度计划。
在施工过程中，及时调整施工进度，确保工程按时完成。
5.协调管理：施工团队必须与业主、设计单位、监理单位等进行良好的沟通和协调，及时处理各类问题和纠纷，确保施工进展顺利进行。
四、施工工艺和流程1.电缆线路敷设及接线工作：（1）确定电缆线路敷设路径：根据设计图纸和施工现场实际情况，确定电缆线路的敷设路径，包括主干线路、分支线路、进户线路等。
（2）铺设电缆通道：根据敷设路径，开挖槽口，埋设电缆通道。
电缆通道必须满足要求的尺寸和材质，保证电缆的安全敷设。
（3）开槽、埋管：根据设计要求和施工图纸，进行开槽、埋管工作。
