直流稳压电源使用说明书
YB17系列直流稳压电源使用书(免费)
目录简介 (1)1．使用特性 (2)2．物理特性 (2)3．技术指标 (3)4．使用注意事项 (6)5．面板操作件作用说明 (9)6．使用方法 (13)7．仪器配置 (16)8．保养与贮存 (17)承诺 (17)简介谢谢您购买YB1700系列直流稳压电源。
为确保正确使用，请在使用之前仔细阅读这本说明书。
阅毕，请将说明书保存好。
该直流稳压电源根据严格的质量控制标准生产，对元器件进行全面的筛选老化。
优良的直流稳压电源应该通过一系列环境测试，在规定的工作环境中能够处于最佳工作状态。
售后服务：如果出现任何故障，请与我们的销售部或各维修点联系，以便得到快捷有效的售后服务。
11．使用特性YB1700系列直流稳压电源，具有下列特点：1.1外形美观、使用方便。
1.2具有稳压、稳流功能。
1.3可任意进行串联或并联。
1.4纹波小。
1.5精度高，稳定性好。
2.物理特性：2.1体积：320（深）×270（长）×160（宽）mm3 2.2重量：约8kg23.技术指标3.1双路稳压电源型号YB1731A/B/C2A YB1731A/B/C3A YB1731A/C5A 主路从路主路从路主路从路输出电压0～30V0～30V0～30V 输出电流0～2A0～3A0～5A负载效应CV5×10-4+2mV CC20mA源效应CV1×10-4+0.5mV CC1×10-3+5mA纹波及噪声CV1mVrms CC1mArms输出调节分辨率CV20mV CC30mA漂移CV1×10-3+2mV CC1×10-3+10mA跟踪误差±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却33.2三路稳压电源型号YB1732A/B/C2A YB1732A/B/C3A YB732A/C5A 主路从路固定输出主路从路固定输出主路从路固定输出输出电压0～30V5V0～30V5V0～30V5V 输出电流0～2A2A0～3A3A0～5A5A负载效应CV5×10-4+2mV5×10-4+2mV5×10-4+2mV CC20mA20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms1mVrms CC1mArms1mArms1mArms输出调节分辨率CV20mV20mV20mV CC30mA30mA30mA漂移CV1×10-3+2mV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却43.3四路稳压电源型号YB1733A/C2A YB1733A/C3A主路从路固定输出主路从路固定输出输出电压0～30V5V12V0～30V5V12V 输出电流0～2A2A2A0～3A3A3A负载效应CV5×10-4+2mV5×10-4+2mV CC20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms CC1mArms1mArms输出调节分辨率CV20mV20mV CC30mA30mA漂移CV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却54．使用注意事项4.1避免过冷和过热不可将直流稳压电源长期暴露在日光下或靠近热源的地方，如火炉。
直流稳压电源的使用说明
直流稳压电源的使用说明直流稳压电源是一种用于为设备提供稳定直流电压的电源设备。
它通常由氧化铝电阻、稳压二极管、功率管等元件组成。
在实际的电子实验、测试及电子设备维修中，直流稳压电源广泛应用于各种电子设备的供电过程。
下面是直流稳压电源的使用说明。
一、设备检查1.在使用之前，首先检查电源设备外壳是否完好无损，电源开关按钮是否正常，连接线是否完整，标志是否齐全。
2.检查电源设备周围环境是否干燥、通风良好，避免电源设备进水或与易燃物接触。
3.确认电源设备的输入电压和频率是否符合使用需求，并与室内电源相匹配。
二、连接电源1.将电源设备的输入电源插头插入室内电源插座，并确认插头连接良好。
2.将直流稳压电源的输出端口连接至待供电的设备，确保连接牢固可靠。
3.检查电源设备的电流表是否在零位，电压表是否在正常范围内。
三、调整电流电压1.打开电源设备的电源开关，确认电源设备处于正常供电状态。
2.调节电源设备的电流电压控制旋钮，使其逐渐达到待供电设备所需的电流电压数值。
3.建议从小电流、小电压开始调节，逐渐增大，避免因电流电压过大而对设备造成损害。
4.调节电源设备的稳压旋钮，以使输出电压保持稳定在设定值范围内。
四、使用注意事项1.避免电源设备长时间超负荷工作，否则可能会引发设备故障或损坏。
2.在设备接线时，应避免直流稳压电源的输出端短路，否则可能导致设备烧毁。
3.使用电源设备时，避免触摸电源设备内部的高压部件以及避免在潮湿环境下使用。
4.当电源设备不使用时，应及时断开电源开关，避免浪费电力。
五、维护保养1.定期检查电源设备的电源线、连接线是否正常，如发现损坏或老化，应及时更换。
2.保持电源设备的清洁及干燥，避免灰尘积累或受潮。
3.避免在高温、潮湿环境下使用电源设备，以免影响正常使用寿命。
4.注意防雷防静电，避免在雷电天气和高静电环境下使用电源设备。
总之，使用直流稳压电源应注意安全可靠，并遵循正确的操作步骤。
应避免电源设备超负荷工作，注意设备接线的安全，及时维护保养电源设备，确保其正常使用寿命。
直流稳压电源使用手册
对比RIGOL优势：
项目 输出功率总195W 两路隔离 串并联功能 SPD3000 DP1308A
注：固纬是三路共用输出控制开关，其显示屏 幕为高亮度LED显示屏。
在单台电流输出不能满足电流需要时
PS# 1
+ -
PS# 2 I1
+ -
PS# 3 I2
+ -
I3 I
L
RL
IL= I1+I2+I3
定时器（Timer）功能介绍
通过面板操作，即可实现5组定时设置和输出控制，每组设置之间相互独立，可以 根据需要，设定参数范围内的任意电压和电流值。定时器支持连续输出，且每组最长定 时时间为10000 S，可提供用户简易的电源编程功能，同时，与完善的上位机软件相配 合，实现全面的通信和控制要求。
打开或者关闭选择通道 该命令选择操作模式：独立，串联，并联， NR1值 （0,1,2）分别表示（独立，串联，并联）
OUTPut:WAVE {CH1|CH2},{OFF|ON}
SYSTem:VERSion?
该命令关闭/打开指定通道的波形显示功能
用于查询软件版本信息
Easy Power 支持SCPI命令
Vac Input
MODEL:
I out +
Vac (t)
Variable Power Supply
0.0Vac
Vout
V out Nominal
RL
Constant
In CV
t
在其他参数不变，供电电 源发生变化，引起的输出 稳态电压或电流的变化
直流稳压电源操作规程
直流稳压电源操作规程一、使用前检查1、电源输入电压范围是否在规定范围内，是否稳定；2、电源输出是否正常，是否稳定；3、电源线是否完好，有无破损或老化现象；4、电源接口是否完好，有无松动或损坏现象。
二、操作步骤1、将电源插入指定电源插座，并确保电源输入电压在规定范围内；2、打开电源开关，电源指示灯亮起；3、使用电源输出线连接需要供电的设备；4、根据需要调整电源输出电压，使设备正常工作；5、在设备正常工作后，观察电源输出是否稳定；6、使用完毕后，关闭电源开关，断开电源输出线。
三、注意事项1、操作过程中，请勿将手伸入电源输出端口，以免发生触电事故；2、请勿将电源连接到非指定设备上，以免造成设备损坏或人身伤害；3、请勿在潮湿、高温、易燃易爆等环境下使用本电源；4、请勿在电源附近放置任何金属物品，以免造成短路或触电事故；5、如发现电源异常情况，请立即关闭电源，并专业人员检查维修。
直流稳压电源实验报告一、实验目的本次实验旨在通过实际操作，深入了解直流稳压电源的工作原理、电路设计及性能参数。
通过实验，提高我们的电子技术应用能力，为今后的学习和工作打下坚实的基础。
二、实验原理直流稳压电源是一种能够提供稳定直流电压的电源设备。
它主要由电源变压器、整流电路、滤波电路和稳压电路组成。
当交流电源输入时，经过变压器降压后，再经过整流电路将交流电转换为脉动的直流电。
然后，通过滤波电路滤除脉动成分，得到较为平滑的直流电。
最后，稳压电路对输出电压进行稳定控制，确保输出电压的稳定性和可靠性。
三、实验步骤1、搭建电路：按照实验原理图，搭建直流稳压电源的电路。
确保电路连接正确，元件摆放整齐。
2、调试电路：接通电源，观察电路是否正常工作。
如有异常，及时排除故障。
3、数据记录：使用万用表测量各点的电压，记录数据。
同时，观察电路的输出电压是否稳定。
4、数据分析：对实验数据进行整理和分析，了解稳压电源的性能参数。
四、实验结果经过实验，我们得到了以下数据：通过数据可以看出，稳压电源在输入电压为220V时，输出电压稳定在80V左右。

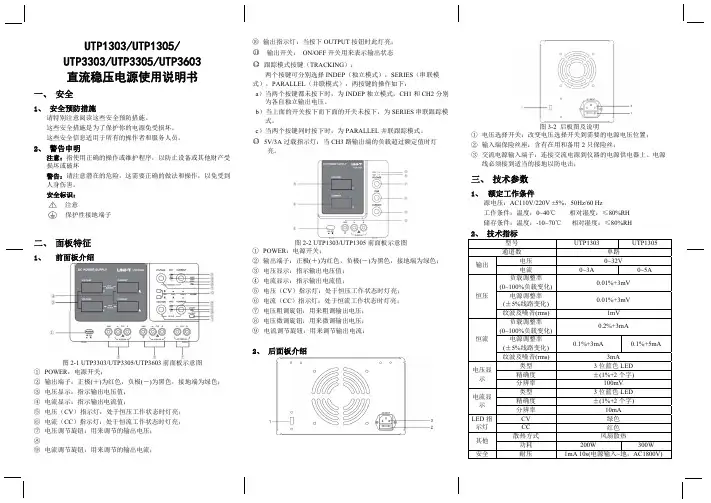

UTP1303 UTP1305 UTP3303 UTP3305 UTP3603 直流稳压电源使用说明
UTP1303/UTP1305/UTP3303/UTP3305/UTP3603直流稳压电源使用说明书一、 安全1、安全预防措施请特别注意阅读这些安全预防措施。
这些安全措施是为了保护你的电源免受损坏。
这些安全信息适用于所有的操作者和服务人员。
2、警告申明注意：指使用正确的操作或维护程序，以防止设备或其他财产受损坏或破坏警告：请注意潜在的危险，这需要正确的做法和操作，以免受到人身伤害。
安全标识：注意保护性接地端子二、 面板特征1、前面板介绍图2-1 UTP3303/UTP3305/UTP3603前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压调节旋钮：用来调节的输出电压；⑧⑨电流调节旋钮：用来调节的输出电流；⑩输出指示灯：当按下OUTPUT按钮时此灯亮；○11输出开关： ON/OFF开关用来表示输出状态○12跟踪模式按键（TRACKING）：两个按键可分别选择INDEP（独立模式），SERIES（串联模式），PARALLEL（并联模式），两按键的操作如下：a）当两个按键都未按下时，为INDEP独立模式，CH1和CH2分别为各自独立输出电压。
b）当上面的开关按下而下面的开关未按下，为SERIES串联跟踪模式。
c）当两个按键同时按下时，为PARALLEL并联跟踪模式。
○135V/3A过载指示灯：当CH3路输出端的负载超过额定值时灯亮。
图2-2 UTP1303/UTP1305前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压粗调旋钮：用来粗调输出电压；⑧电压微调旋钮：用来微调输出电压；⑨电流调节旋钮：用来调节输出电流；2、后面板介绍图3-2 后板图及说明①电压选择开关：改变电压选择开关到需要的电源电压位置；②输入端保险丝座：含有在用和备用2只保险丝；③交流电源输入端子：连接交流电源到仪器的电源供电器上。
DH1765 程控直流稳压稳流电源 使用说明书
DH1765程控直流稳压稳流电源 使用说明书北京大华无线电仪器厂2010年11月10日目录概述 (2)第一章技术特性 (3)1.1产品规格 (3)1.2技术指标 (3)第二章前、后面板介绍 (4)2.1 前面板介绍 (4)2.2 后面板介绍 (5)第三章面板操作 (7)3.1 按键分布 (7)3.2 电压设置操作 (7)3.3 电流设置操作 (8)3.4 保存/调出操作 (8)3.5 加锁/解锁操作 (8)3.6 菜单操作 (8)3.7 关断/输出操作 (9)第四章电源使用说明 (10)4.1 电源的成套性 (10)4.2 电源输入 (10)4.3 可能出现故障的排除 (10)第五章通信与指令集 (11)5.1 通信 (11)5.2 指令集 (12)第六章储存 (14)第七章质量保证 (14)概述本产品是单路程控直流稳压稳流电源，采用标准3U机箱，便于上架使用。
该型产品配备通信接口，设有稳压/稳流、过压保护、过热保护、电压预置、电流预置、过压保护预置、输出/禁止、程控设置/程控回读等功能。
DH1765系列是一种高精度高可靠性程控直流稳压稳流电源。
本电源具有以下特点：• 低纹波和低噪声• 高分辨率及精度0.1mV/0.1mA(4型除外）• 高亮度VFD显示屏，同时显示预置电压/电流值、回读电压/电流值及电源状态• 按键配有指示灯及蜂鸣器双重指示，指示灯同时具有指示设置状态及输出状态等功能 • 智能温控风扇，自动过温保护• 支持远端电压补偿• 10组数据存储• 内置电平转换电路，可直接通过标准RS-232电缆连接到PC机串口请在使用前详细阅读本说明书。
第一章 技术特性型号DH1765-1 DH1765-2 DH1765-3 DH1765-4输出电压 0~35V 0~35V 0~75V0~150V输出输出电流 0~3A 0~6A0~2.5A 0~1.2A源效应 1×10-5+1 mV1×10-5+1 mV 1×10-5+2 mV1×10-5+2 mV负载效应 1×10-5+1mV 1×10-5+1mV 1×10-5+2mV 1×10-5+2mV 周期与随机偏移(PARD) 1ｍＶ（rms ）1ｍＶ（rms ）1ｍＶ（rms ）1ｍＶ（rms ）设定值精度1×10-4+10mV 1×10-4+10mV 1×10-4+10mV 1×10-4+10mV设定值分辨率 1mV 1mV5mV5mV回读值精度 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV恒压特性回读值分辨率0.1 mV0.1 mV1 mV1 mV源效应 5mA 5mA5mA5mA负载效应1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA周期与随机偏移(PARD) 2mA （rms ） 2mA （rms ） 2mA （rms ） 2mA （rms ） 设定值精度 5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA设定值分辨率 1mA 1mA 1mA 1mA 回读值精度1×10-3+10mA 1×10-3+10mA 1×10-3+10mA 1×10-3+10mA恒流特性回读值分辨率 0.1mA 0.1mA0.1mA0.1mA输入电源220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 220V ±10％ 50Hz ±5％ 工作温度及湿度范围0～40℃； 20～90％RH 0～40℃； 20～90％RH 0～40℃； 20～90％RH 0～40℃；20～90％RH 储存温度及湿度范围-50～45℃ 20～90％RH -50～45℃ 20～90％RH -50～45℃ 20～90％RH -50～45℃ 20～90％RH 仪器可靠性指标MTBF （θ）≥5000小时 MTBF （θ）≥5000小时 MTBF （θ）≥5000小时 MTBF （θ）≥5000小时外形尺寸（D ×W ×H ）(mm) 350×210×133 350×210×133 350×210×133 350×210×133重 量 （Kg ） 约10Kg约10Kg约10Kg约10Kg第二章前、后面板介绍2.1 前面板介绍DH1765系列电源的前面板如下图所示：1 4235图2.1面板的上部分为VFD显示屏和旋钮，下半部分为电源开关、功能按键和接线端子。
KXN系列 开关型直流稳压电源 ≤ 350W 使用说明书
目录常规安全概要 1前言 2 主要功能2入门知识2标准配件2技术参数2-3操作要求4安装系统 4 清洁5操作基础6前面板概览6后面板概览7负载线的连接8恒压/恒流特性8恒压操作8恒流/限流操作8保险丝更换9常规安全概要详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险，请务必按照规定使用本产品。
只有合格人员才能执行维修过程。
避免火灾或人身伤害使用合适的电源线。
请只使用本产品专用并经所在国家/地区认证的电源线。
使用正确的电压设置。
接通电源之前，请确保线路选择器置于当前使用电源相应的位置。
将产品接地。
本产品通过电源线的接地导线接地。
为避免电击，必须将接地导线与大地相连。
在对本产品的输入端或输出端进行连接之前，请务必将本产品正确接地。
遵守所有终端额定值。
为避免火灾或电击，请遵守产品上的所有额定值和标记。
在对产品进行连接之前，请首先查阅产品手册，了解有关额定值的详细信息。
断开电源。
电源开关可以使产品断开电源。
请参阅有关位置的说明。
不要挡住电源开关；此电源开关必须能够随时供用户使用。
切勿开盖操作。
请勿在外盖或面板打开时运行本产品。
怀疑产品出现故障时，请勿进行操作。
如果怀疑本产品已损坏，请让合格的维修人员进行检查。
远离外露电路。
电源接通后，请勿接触外露的线路和元件。
使用合适的保险丝。
只能使用为本产品指定的保险丝类型和额定指标。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境中操作。
请保持产品表面清洁干燥。
请适当通风。
有关如何安装产品使其保持适当通风的详细信息，请参阅手册中的安装说明。
本手册中的术语本手册中可能出现以下术语：警告：“警告”声明指出可能会造成人身伤害或危及生命安全的情况或操作。
注意：“注意”声明指出可能对本产品或其他财产造成损坏的情况或操作。
产品上的符号和术语产品上可能出现以下术语：■“危险”表示当您阅读该标记时会立即发生的伤害。
■“警告”表示当您阅读该标记时不会立即发生的伤害。
DF1731SB3A 可调式直流稳压、稳流电源 说明书
附录 常用电子仪器的使用说明附录1 DF1731SB3A可调式直流稳压、稳流电源一、概述DFl731SB3A是由二路可调输出电源和一路固定输出电源组成的高精度电源。
其中二路可调输出电源具有稳压与稳流自动转换功能，其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。
电源输出电压能从0～标称电压值之间任意调整；在稳流状态时，稳流输出电流能从0～标称电流值之间连续可调。
二路可调电源间又可以任意进行串联或并联，在串联和并联的同时又可由一路主电源进行电压或电流(并联时)跟踪。
串联时最高输出电压可达两路电压额定值之和、并联时最大输出电流可达两路电流额定值之和。
另一路固定输出5V电源，控制部分是由单片集成稳压器组成。
三组电源均具有可靠的过载保护功能，输出过载或短路都不会损坏电源。
二、面板各部件的作用图附录1.1 DFl731SB3A可调式直流稳压、稳流电源面板图1.数字表：指示主路输出电压、电流值。
2.主路输出指示选择开关：选择主路的输出电压或电流值。
3.从路输出指示选择开关：选择从路的输出电压或电流值。
4.数字表：指示从路输出电压、电流值。
15.从路稳压输出电压调节旋钮；调节从路输出电压值。
6.从路稳流输出电流调节旋钮：调节从路输出电流值。
(即限流保护点调节)7.电源开关：当此电源开关被置于“ON”时(即开关被揿下时)，机器处于“开”状态，此时稳压指示灯亮或稳流指示灯亮。
反之，机器处于“关”状态(即开关弹起时)。
8.从路稳流状态或二路电源并联状态指示灯：当从路电源处于稳流工作状态时或二路电源处于并联状态时，此指示灯亮。
9.从路稳压状态指示灯：当从路电源处于稳压工作状态时，此指示灯亮。
10.从路直流输出负接线柱：输出电压的负极，接负载负端。
11.机壳接地端：机壳接大地。
12.从路直流输出正接线柱：输出电压的正极，接负载正端。
13.二路电源独立、串联、并联控制开关。
14.二路电源独立、串联、并联控制开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCTV SYSTEM POWER SUPPLY
CCTV SYSTEM POWER SUPPLY
直流稳压电源使用说明书
型号：DC12V10A
输入：AC220V
输出：DC12V/10A （左右分为两组，每组5位输出）
尺寸：268mm*220 mm *80 mm
电源型式：开关电源(带指示灯)
电源功能：表头指示工作状态（电压显示）
应用范围：门禁管理系统、闭路电视监控系统、楼宇对讲系统、防盗报警系统及其 它弱电系统，适用于建筑物墙壁挂式安装，带安装孔。
装箱清单：
1、 DC12V10A 箱式电源一台
2、 合格证
3、 使用说明书
4、 电源输入线
5、 备用保险管壹只(在输入插座内)
6、 机箱钥匙贰把
输出端子接线图例：
输出电压调节：在机箱电路板有标着VR1的正方形蓝色可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可调范围（DC12-15.5V ），1个电位器对应一组输出，可根据需要分别调节。
散热风扇：散热风扇受温度控制器控制，达到预定温度会自行启动。
特别提示：接入市电时，请特别注意人身安全
注意接线端子的正确接法
不要超负荷使用本产品
如遇故障，不要自行拆卸，请及时联系供应商
电源输出DC12 V （上面5个为一组,DC+） 电源输出DC12V （上面5个为一组, DC+） 电源输出DC12 V （下面5个为一组,DC -） 电源输出DC12V （下面5个为一组, DC -）。
