一、用途
牺牲阳极防腐油管短节分为外挂牺牲阳极防腐油管短节和内挂牺牲阳极防腐油管短节，应用于注水井和高含水油井的油管防腐蚀的井下采油工具。
二、结构
牺牲阳极防腐油管短节由上接头、下接头、合金电极和金属主体组成。
三、工作原理
任何一种金属处于电解质溶液里都有一个对应的电极电位，不同的金属在同一种电解质溶液里有不同的电极电位，相同的金属在不同的电解质里也有不同的电极电位；电极电位不同就出现了电位差，这个电位差将推动电子流动而形成电流。
在电流流出的地方，金属受到腐蚀叫阳极区；在有电流流入的地方金属得到电子则不会腐蚀。
阴极保护的原理是给金属补充大量的电子，使被保护的金属整体处于电子过剩状态，因此使金属原子不容易失去电子而变成离子，溶解到电解质中去，实现金属材料的防腐。
油田开发生产中的采出液和注入水地层水矿化度较高，含有硫化物、二氧化碳、氧气、硫酸盐厌氧菌等属于强电解质，对井下油管、套管都具有较强的腐蚀性。
在油套环空构。
阴保的管理办法

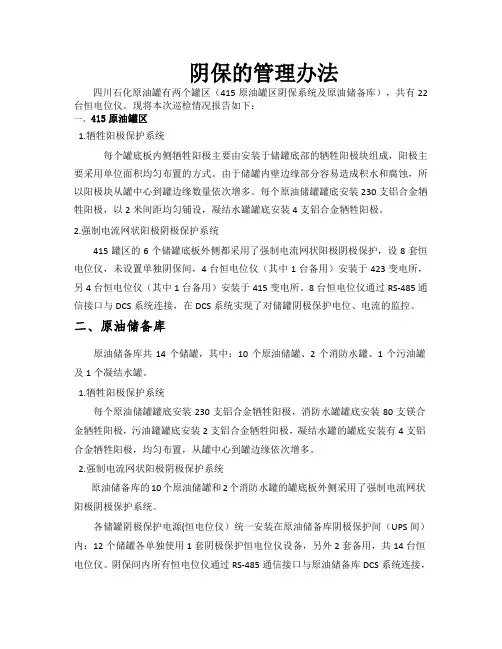

阴保的管理办法四川石化原油罐有两个罐区（415原油罐区阴保系统及原油储备库），共有22台恒电位仪。
现将本次巡检情况报告如下：一、415原油罐区1.牺牲阳极保护系统每个罐底板内侧牺牲阳极主要由安装于储罐底部的牺牲阳极块组成，阳极主要采用单位面积均匀布置的方式。
由于储罐内壁边缘部分容易造成积水和腐蚀，所以阳极块从罐中心到罐边缘数量依次增多。
每个原油储罐罐底安装230支铝合金牺牲阳极，以2米间距均匀铺设，凝结水罐罐底安装4支铝合金牺牲阳极。
2.强制电流网状阳极阴极保护系统415罐区的6个储罐底板外侧都采用了强制电流网状阳极阴极保护，设8套恒电位仪，未设置单独阴保间，4台恒电位仪（其中1台备用）安装于423变电所，另4台恒电位仪（其中1台备用）安装于415变电所。
8台恒电位仪通过RS-485通信接口与DCS系统连接，在DCS系统实现了对储罐阴极保护电位、电流的监控。
二、原油储备库原油储备库共14个储罐，其中：10个原油储罐、2个消防水罐、1个污油罐及1个凝结水罐。
1.牺牲阳极保护系统每个原油储罐罐底安装230支铝合金牺牲阳极，消防水罐罐底安装80支镁合金牺牲阳极，污油罐罐底安装2支铝合金牺牲阳极，凝结水罐的罐底安装有4支铝合金牺牲阳极，均匀布置，从罐中心到罐边缘依次增多。
2.强制电流网状阳极阴极保护系统原油储备库的10个原油储罐和2个消防水罐的罐底板外侧采用了强制电流网状阳极阴极保护系统。
各储罐阴极保护电源(恒电位仪）统一安装在原油储备库阴极保护间（UPS间）内：12个储罐各单独使用1套阴极保护恒电位仪设备，另外2套备用，共14台恒电位仪。
阴保间内所有恒电位仪通过RS-485通信接口与原油储备库DCS系统连接，在DCS系统实现对储罐阴极保护电位、电流数据的监控。
三、阴极保护巡检阴极保护巡检内容以《中石油四川石化静设备腐蚀防护监测及维护服务合同》中规定的工作内容为准：1、根据川化阴极保护系统的规范管理，阴保保护监测数据上传至DCS监控管理系统内，可在川化各罐区及污水厂DCS监控室内实时监控信号数据变化。
压力钢管牺牲阳极法阴极保护装置施工方案
压力钢管牺牲阳极法阴极爱护装置施工方案XX输水工程埋地输水钢质管道阴极爱护设计施工方案一、工程概况该输水管道工程，管的Φ600mm，管的长513.1m。
施工设计思路，通过计算、设计，在整个埋地输水钢质管道进行牺牲阳极法的阴极爱护。
二、此工程埋地输水管道爱护范围，阳极数量和设计技术参数指标。
2－1镁合金阳极21支，每支单个阳极重量22kg，分7组埋设，每组3支，2－2镁阳极规格型号700×（150＋130）×1252－3设阳极用量，镁阳极21支2－4布置电位测试桩3支2－5饱和硫酸铜参比电极3支2－6有效爱护年限30年2－7爱护电流密度10mA/m2 2－8爱护电位－0.85－1.5V三、采纳技术标准·GB/T21448-2008《埋地钢质管道阴极爱护技术规范》·GB/T21246-2007《埋地钢质管道阴极爱护参数测量方法》GB/T17731-2004《镁合金阳极》·RP0169-2002NAC《埋地或水下金属管线系统的外部腐蚀掌握》四、输水管道阴极爱护施工方案输水钢质管道在我国主要采纳一般钢材焊接而成，管道长期埋在地下，由于土壤的各种介质和电化学腐蚀，运行汇流中而造成杂散电流的腐蚀，所以阴极爱护是对被爱护的管道金属以及阴极电流，使金属表面阴极极化，电位负移到表面阳极的平衡电位，消退电化学不匀称性所引起腐蚀电池，从而爱护金属免受介质腐蚀技术。
爱护电流来源不同，阴极爱护分为牺牲阳极爱护和外加电流爱护，这次输水管道采纳牺牲阳极爱护法。
是采纳一种被爱护的电位更负，即化学性质更为活泼的金属或合金与被爱护金属（管道）相连，依靠该金属合金不断的腐蚀牺牲掉所产生的电流，使被爱护金属获得阴极的极化而受到爱护、技术已相当成熟。
4-1镁合金阳极的施工安装牺牲阳极的设置本着爱护电位分布匀称，尽量削减阳极间相互屏蔽和管道前后壁自身屏蔽影响，利于管道阴极爱护施工的原则。
将镁合金阳极和填包料装入自然棉纤维袋内，填包料的厚度不小于50mm，并保证阳极四周填包料厚度全都。
天然气管网牺牲阳极阴极保护运行维护管理规程
西安秦华天然气有限公司天然气管网牺牲阳极阴极保护运行维护管理规程二零零八年十月一、适用范围：1、本规程适用于公司所辖范围内已投运的埋地钢质管道牺牲阳极阴极保护系统。
2、本管理办法规定了埋地钢质管道牺牲阳极阴极保护系统的运行标准和检测维护要求。
3、本管理规程自发布之日起执行。
二、牺牲阳极阴极保护系统运行标准：1、外观技术要求：⑴.地上绝缘接头外涂层完好、无锈蚀等现象；⑵.地上绝缘接头上下部管道无电线、金属物件的搭接；⑶.地上绝缘接头周围工作环境正常，无垃圾、杂物等堆埋；⑷.测试桩外盖完好、无缺失；内部各测试接线柱无损坏、电线与接线柱接触良好、连接有效。
2、运行技术参数：管道保护电位： -0.7V —— -1.5V三、牺牲阳极阴极保护系统检测维护要求：1、牺牲阳极阴极保护系统检测维护周期：6个月。
2、牺牲阳极阴极保护系统检测维护内容：⑴.阴极保护系统外观满足运行标准中的“外观技术要求”。
⑵.测试管道保护电位，应满足系统运行标准中的“运行技术参数”。
⑶.检查测试桩工作状态是否正常，测试运行参数；⑷.检查阳极包埋设位置有无塌陷、阳极包附近有无开挖等可能破坏阴极保护系统的施工等。
⑸.若有不符合运行标准的情况，须查明原因并及时采取措施，保证系统正常有效工作。
⑹.认真、如实填写《检测记录表》（参见附表一）和《运行分析报表》（参见附表二），并存档备查。
3、牺牲阳极阴极保护系统检测维护要求：⑴．阴极保护系统是燃气管网系统的一部分，投运后应定期检测维护，使系统达到运行标准的要求。
⑵．阴极保护工程的运行维护，应遵守有关的防雷、防电、防静电等安全规定。
⑶．检测人员应熟悉本岗位技术要求和检测仪器的操作，保证阴极保护系统正常运行。
⑷．测试方法按《埋地钢质管道阴极保护测试方法》SY/T0023-97执行。
⑸．检测注意事项：＊测试桩应统一编号，检测人员应注意测试桩不受破坏，标示清楚完整，并做好记录。
＊对于位于地上的绝缘接头，检测人员应注意消除可能跨接在绝缘材料上的任何现象。
油井套管防腐牺牲阳极安装使用说明
油井套管防腐牺牲阳极安装使用说明一、引言在石油行业中，油井套管起着关键的作用，用于保护油井壁面免受腐蚀和其他外部损害。
为了延长套管的使用寿命和保护井壁，我公司引入了油井套管防腐牺牲阳极。
本文将详细介绍油井套管防腐牺牲阳极的安装和使用说明。
二、产品概述油井套管防腐牺牲阳极是一种通过阴极保护原理工作的金属阳极。
它会在与套管接触的金属表面释放出阴极保护电流，从而抵消套管受到的腐蚀性电流，延长套管的使用寿命。
三、安装前准备1. 确认套管材质：在安装之前，请确认套管的材质，并确保其与阳极的材质兼容。
2. 清洁套管表面：使用适当的清洁剂和工具，将套管表面彻底清洁，确保其无尘、无油和无其它杂质。
3. 测量套管尺寸：使用准确的测量工具测量套管的尺寸，以确保防腐阳极的尺寸与套管相匹配。
四、防腐牺牲阳极安装步骤1. 检查阳极：在安装前仔细检查阳极的外观和质量，确保没有损坏或缺陷。
2. 安装固定支架：根据套管的尺寸，选用适合的固定支架。
在套管上预留出足够的空间，确保阳极能够与套管充分接触。
3. 安装阳极：将阳极沿着套管的长度轻轻滑入固定支架，确保阳极紧密贴合套管表面。
4. 验证安装：在安装完成后，检查阳极与套管之间是否有间隙或松动现象，确保完全密封。
五、防腐牺牲阳极的使用与维护1. 监测阳极性能：定期监测阳极的电流输出和电势，并与预期数值进行比较。
如发现异常情况，应立即采取相应措施。
2. 定期更换阳极：根据运营经验和技术要求，制定换缺阳极的计划。
定期更换阳极有助于确保套管的持久防腐效果。
3. 妥善处理损坏阳极：如发现阳极损坏或缺失，应立即更换并妥善处理老旧阳极。
确保更换阳极的工作能够按照标准操作完成。
4. 阳极保护区域的检查：定期检查阳极保护区域，确保其没有被杂物或污垢覆盖，以免影响阳极的正常工作。
六、注意事项1. 安全操作：在安装和维护过程中，必须严格遵守相关安全操作规定，戴好防护设备，并确保没有任何火源附近。
2. 阳极存储：请将阳极存放在干燥、通风和温度适宜的地方，避免阳极受到潮湿或高温等不利影响。
防腐管道管理规章制度内容

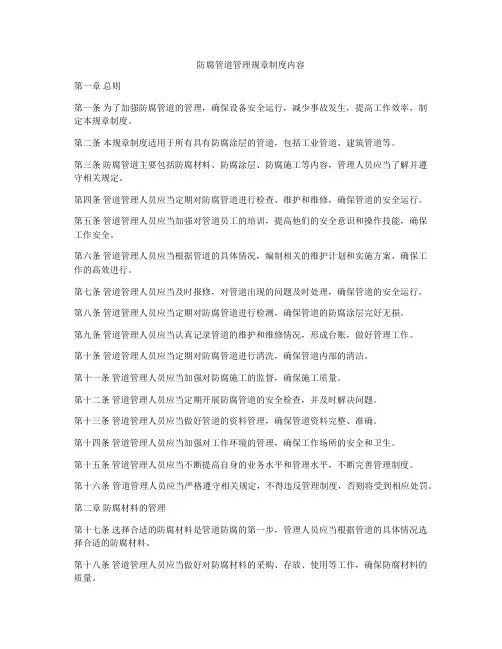

防腐管道管理规章制度内容第一章总则第一条为了加强防腐管道的管理，确保设备安全运行，减少事故发生，提高工作效率，制定本规章制度。
第二条本规章制度适用于所有具有防腐涂层的管道，包括工业管道、建筑管道等。
第三条防腐管道主要包括防腐材料、防腐涂层、防腐施工等内容，管理人员应当了解并遵守相关规定。
第四条管道管理人员应当定期对防腐管道进行检查、维护和维修，确保管道的安全运行。
第五条管道管理人员应当加强对管道员工的培训，提高他们的安全意识和操作技能，确保工作安全。
第六条管道管理人员应当根据管道的具体情况，编制相关的维护计划和实施方案，确保工作的高效进行。
第七条管道管理人员应当及时报修，对管道出现的问题及时处理，确保管道的安全运行。
第八条管道管理人员应当定期对防腐管道进行检测，确保管道的防腐涂层完好无损。
第九条管道管理人员应当认真记录管道的维护和维修情况，形成台账，做好管理工作。
第十条管道管理人员应当定期对防腐管道进行清洗，确保管道内部的清洁。
第十一条管道管理人员应当加强对防腐施工的监督，确保施工质量。
第十二条管道管理人员应当定期开展防腐管道的安全检查，并及时解决问题。
第十三条管道管理人员应当做好管道的资料管理，确保管道资料完整、准确。
第十四条管道管理人员应当加强对工作环境的管理，确保工作场所的安全和卫生。
第十五条管道管理人员应当不断提高自身的业务水平和管理水平，不断完善管理制度。
第十六条管道管理人员应当严格遵守相关规定，不得违反管理制度，否则将受到相应处罚。
第二章防腐材料的管理第十七条选择合适的防腐材料是管道防腐的第一步，管理人员应当根据管道的具体情况选择合适的防腐材料。
第十八条管道管理人员应当做好对防腐材料的采购、存放、使用等工作，确保防腐材料的质量。
第十九条管道管理人员应当对防腐材料进行分类、登记和管理，做好材料的追溯工作。
第二十条管道管理人员应当定期检查防腐材料的储存情况，确保材料不受潮、变质。
第二十一条管道管理人员应当对过期防腐材料进行处理，及时更新更换，确保材料的质量。
管道防腐蚀管理规章制度细则

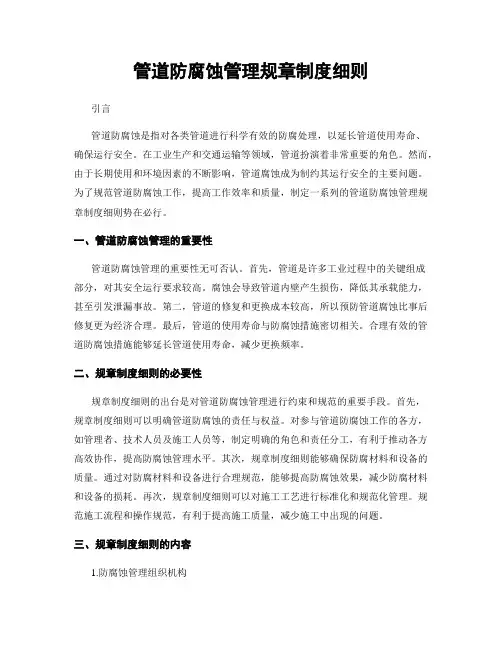

管道防腐蚀管理规章制度细则引言管道防腐蚀是指对各类管道进行科学有效的防腐处理，以延长管道使用寿命、确保运行安全。
在工业生产和交通运输等领域，管道扮演着非常重要的角色。
然而，由于长期使用和环境因素的不断影响，管道腐蚀成为制约其运行安全的主要问题。
为了规范管道防腐蚀工作，提高工作效率和质量，制定一系列的管道防腐蚀管理规章制度细则势在必行。
一、管道防腐蚀管理的重要性管道防腐蚀管理的重要性无可否认。
首先，管道是许多工业过程中的关键组成部分，对其安全运行要求较高。
腐蚀会导致管道内壁产生损伤，降低其承载能力，甚至引发泄漏事故。
第二，管道的修复和更换成本较高，所以预防管道腐蚀比事后修复更为经济合理。
最后，管道的使用寿命与防腐蚀措施密切相关。
合理有效的管道防腐蚀措施能够延长管道使用寿命，减少更换频率。
二、规章制度细则的必要性规章制度细则的出台是对管道防腐蚀管理进行约束和规范的重要手段。
首先，规章制度细则可以明确管道防腐蚀的责任与权益。
对参与管道防腐蚀工作的各方，如管理者、技术人员及施工人员等，制定明确的角色和责任分工，有利于推动各方高效协作，提高防腐蚀管理水平。
其次，规章制度细则能够确保防腐材料和设备的质量。
通过对防腐材料和设备进行合理规范，能够提高防腐蚀效果，减少防腐材料和设备的损耗。
再次，规章制度细则可以对施工工艺进行标准化和规范化管理。
规范施工流程和操作规范，有利于提高施工质量，减少施工中出现的问题。
三、规章制度细则的内容1.防腐蚀管理组织机构设立防腐蚀管理部门，明确其职责，并配备专业的防腐蚀管理人员。
管理部门应当按照岗位设立，明确工作职责和权责。
2.防腐材料和设备管理管理规定使用环保、可靠和符合国家标准的防腐材料和设备。
防腐材料和设备应进行全面的备案和管理，确保防腐材料和设备的来源可查，使用可溯。
3.防腐蚀工艺和操作规范制定合理的管道防腐蚀工艺和操作规范，确保施工过程中的环境安全和人员安全。
规定施工前的准备工作、施工过程中的操作要求、施工材料的使用等。
牺牲阳极保护施工方案4646
牺牲阳极保护施工方案..doc山西中南部铁路通道ZNTJ-17标输油管道电磁防护施工方案【牺牲阳极保护】湖北江汉良机石化集团成都有限公司2012.5.15- 1 -山西中南部铁路通道ZNTJ-17标输油管道电磁防护施工方案【牺牲阳极保护】编制人: 王万志技术负责人: 王万志审查人: 朱北批准人: 曹仁斌湖北江汉良机石化集团成都有限公司2012.5.15- 2 -一工程简介 ..................................................................... . (5)1.概况 ..................................................................... (5)1.2 编制依据 ..................................................................... ............................... 5 二牺牲阳极法 ..................................................................... . (5)2.1 选用牺牲阳极法 ..................................................................... . (5)2.2 牺牲阳极保护原理 ..................................................................... .. (5)2.3 牺牲阳极法作用 ..................................................................... .. (6)2.4.牺牲阳极的种类: .................................................................... .. (6)2.5执行标准: .................................................................... .. (8)2.6 牺牲阳极的施工 ..................................................................... ................... 8 三阳极的选择 ............................................................................................... 9 四、牺牲阳极法的施工 ..................................................................... . (9)4.1锌阳极安装 ..................................................................... (9)4.2阳极埋设技术措施 ..................................................................... .. (10)4.3阳极电缆与管道连接 ..................................................................... ............ 11 五技术资料收集整理 ..................................................................... .................... 14 六阴极保护系统的调运 ..................................................................... . (17)6.1 牺牲阳极保护测试条件 ..................................................................... .. (17)6 2 牺牲阳极投入运行后应进行一下项目的测试 (17)6.3 牺牲阳极后期维护...................................................................... (17)6.4质量检验标准 ..................................................................... (17)6.5附工程材料各类表格及管道穿越示意图 ................................................ 17 七管理职责...................................................................... .. (25)7.1、项目经理职责 ..................................................................... (25)7.2、总工程师职责 ..................................................................... (25)7.3、质、技部职责 ..................................................................... (25)7.4、工程队长职责 ..................................................................... (26)7.5、协调部职责 ..................................................................... . (26)7.6、计划财务部职责 ..................................................................... .. (27)7.7、物资装备部职责 ..................................................................... .. (27)7.8、QHSE管理部职责...................................................................... . (27)7.9、后勤部职责 ..................................................................... ...................... 27 八质量责任 ..................................................................... .. (27)8.1、项目经理责任 ..................................................................... (27)8.2、项目副经理责任 ..................................................................... .. (28)8.3、项目总工程师责任 ..................................................................... .. (28)8.4、项目总经济师责任 ..................................................................... .. (28)8.5、项目办公室责任 ..................................................................... .. (28)8.6、工程管理部责任 ..................................................................... .. (28)8.7、经营管理部责任 ..................................................................... .. (29)8.8、 QHSE控制部责任 ..................................................................... (29)8.9、技术管理部责任 ..................................................................... .. (29)8.10、施工作业操作者责任 ..................................................................... ..... 29 九 HSE措施 ..................................................................... .. (30)9.1 HSE 组织机构图 ..................................................................... .. (30)- 3 -9.2 施工安全定义 ..................................................................... .................... 30 9.3 HSE承诺: .................................................................... ........................ 31 9.4 HSE方针: .................................................................... ...................... 31 9.5 HSE目标: .................................................................... . (31)十生产安全事故应急救援预案...................................................................... ...... 31 10.1 应急管理 ..................................................................... ........................ 31 10.2组建现场应急组织 ..................................................................... ............ 32 10.3应急原则及范围 ..................................................................... ............... 32 10.4应急流程表 ..................................................................... ........................ 32 10.5 信息报告程序 ..................................................................... .................. 33 10.6. 应急处置 ..................................................................... ........................ 34 10.7 应急物资与装备保障 ..................................................................... . (35)十一应急预案 ..................................................................... ................................ 36 11.1 “火灾爆炸”事件应急预案 (36)11.2 “触电”事件应急预案 ..................................................................... .... 36 11.3 高处坠落应急预案 ..................................................................... . (36)- 4 -一工程简介1.概况1.1 新建山西中南部铁路工程采用交流不平衡的供电方式，在这种供电方式下，电力机车的回归电流由钢轨和大地流回变电所。
成品油管道阴极保护系统运行管理规定
成品油管道阴极保护系统运行管理规定目录第一章总则 (2)第二章职责与分工 (3)第三章阴极保护系统投运前的基本要求 (4)第四章阴极保护系统运行的一般要求 (6)第五章强制电流阴极保护系统运行管理 (7)第六章牺牲阳极保护系统运行管理 (8)第七章排流保护系统运行管理 (8)第八章管道防腐层管理 (9)第九章管道阴极保护系统附属设施管理 (10)第十章阴极保护系统管理制度、报表台帐、规程规范 (10)一、管道阴极保护系统运行月报 (11)二、管道保护电位测试记录 (11)三、管道防腐层检测修补记录 (11)四、管道排流保护检测记录 (11)五、管道阴极保护系统设备故障及维修记录 (11)六、管道阴极保护设备（仪器）档案 (11)一、恒电位仪日常运行记录 (11)二、管道保护电位测试记录 (11)三、管道绝缘接头（法兰）测试记录 (11)四、管道阳极地床测试记录 (12)五、管道牺牲阳极保护检测记录 (12)六、管道防腐层检测修补记录 (12)七、管道排流保护检测记录 (12)八、管道阴极保护设备（仪器）档案 (12)第十一章阴极保护系统维检修 (12)第十二章附则 (12)第一章总则第一条为确保公司成品油管道（以下简称管道）安全、平稳、长效运行，根据《成品油管道运行管理办法》（石化股份销管[2006]529号）、《中国石油化工集团公司设备管理办法(试行)》(XX生[2004]931号)以及有关的法律法规、标准规范，制定本管理规定。
第二条本管理规定涉及的劳动安全、环保、消防和工业卫生等均按国家、集团公司和华北分公司现有的有关法律、法规、标准和规范执行。
第三条管道通讯处、输油管理处和输油站按照职责分工各尽其责，确保阴极保护系统运行可靠，管道腐蚀危害降到最低。
第二章职责与分工第四条管道通讯处职责一、制定公司管道阴极保护相关制度和办法，并检查落实情况。
二、建立公司管道阴极保护系统资料台帐和运行月报，分析、总结管道阴极保护状况。
石油工程技术 井下作业 套管腐蚀井的预防与治理技术
套管腐蚀井的预防与治理技术1套管防腐工艺套管防腐工艺研究应用了电化学防腐和提高固井质量两种方法。
1.1区域性阴极保护技术区域性阴极保护技术是采用外加电流防止套管及地面管线产生电化学腐蚀,是国内外已经应用的一项技术。
它适用于老油田大面积套管防腐，可以有效地减缓和防止老油田套管的继续腐蚀破坏。
自1987年在宁夏王家场油田建成第一个外加电流阴极保护区后，近年来先后在宁夏大东、摆宴井、胧东马岭南一区、南二区、元城等六个老油田建立了阴极保护区，并在樊家川、元城东区、安塞等油田产能建设中得到推广。
已累计保护油井346口，集输管线382km，保护后效果十分明显，如王家场油田保护后三年未出现套损井，地面管线穿孔频率也明显减少。
1.2隆管涂层与井下牺牲阳极联合防腐技术为解决在注水开发区内新钻调整更新井固井质量难于保证的技术难题，通过试验及专家技术论证，1991年提出了采用涂层与牺牲阳极联合的防腐思路。
它的基本原理是采用性能优良的有机涂料隔绝腐蚀介质，同时利用比钢铁活泼、电极电位低的钱基、铝基、锌基等有色金属合金作为阳极，它在腐蚀过程中首当其冲，产生的电流使钢铁极化而免遭腐蚀，这样的组合一旦涂层遭受破坏，阴极就可以提供保护。
它的优点在于：可以避免涂层破损后造成的大面积阴极与小面积阳极的局部加速腐蚀，同时还可以弥补单独采用牺牲阳极，有效电位差小，保护范围不足的问题。
通过室内试验筛选认定：1.2.1铝锌钢镐阳极在洛河污水40℃条件下工作电位稳定，溶解均匀，适合洛河层环境。
1.2.2用J-55管材在洛河水中做极化试验，稳定工作电位—1.06～1.02V，防腐效果为98%；一根套管安装一只阳极，其寿命可达30年。
1.2.3涂层选用SYJ28—87环氧煤沥青，具有耐酸、碱、盐特点，室内长期浸泡无脱落现象。
具有附着力强，抗冲击力高的特性。
为进一步说明该技术方案的可行性，1992年8月4日～6日，在长庆钻采工艺研究院召开了国内专家论证会。
牺牲阳极阴极保护施工现场施工人员安全管理
牺牲阳极阴极保护施工现场施工人员安全管理
1、施工作业队应合理安排员工工作的劳动强度和作业作息时间，及时进行轮换班，现场操作人员连续作业不得超过12小时；
2、施工作业必须保证穿戴工服、穿工鞋、戴手套、戴安全帽现场必须供应饮用水，确保现场人员足够饮水；
3、当员工出现身体不适时，现场卫生员应及时进行现场治疗，若现场不具备治疗条件应立即送往就近医院；
4、现场伙食标准和卫生条件必须符合有关规定。
编制单位：河南邦信防腐材料有限公司
施工单位：河南邦信防腐材料有限公司。
