振动锤
振动锤用途
振动锤用途振动锤是一种常见的建筑工程施工设备，其主要作用是在土壤或混凝土中施加振动力，使其变得更加紧密、坚固。
振动锤通常由锤体、振动机构、控制系统组成。
在建筑工程中，振动锤的用途非常广泛，本文将从以下几个方面详细介绍振动锤的作用。
1. 土方工程中的用途在土方工程中，振动锤主要用于振实土壤和石方，以提高地基的承载力和稳定性。
振动锤通过振动锤体和锤头，将振动力传递到地面上，使土壤颗粒发生相对位移，从而达到振实土壤的目的。
此外，在大型土方工程中，振动锤还可以用于碾压道路和机场跑道的基层。
2. 基础工程中的用途在基础工程中，振动锤也有着重要的用途。
在桥梁、隧道、地铁等工程中，振动锤主要用于打桩和钻孔，以便将桥墩、隧道壁等结构物稳固地固定在地基上。
振动锤通过振动锤头，将振动力传递到桩或钻孔中，使其顶部混凝土均匀紧密地填充在孔洞中，从而提高结构物的承载力和稳定性。
3. 混凝土工程中的用途在混凝土工程中，振动锤主要用于混凝土的浇筑和振捣。
振动锤通过振动锤头，将振动力传递到混凝土中，使其更加紧密、坚固。
在混凝土墙体、地面、柱子等结构中，振动锤的使用可以有效地减少混凝土中的气泡和空隙，从而提高混凝土的密实度和质量。
4. 沉降补偿中的用途在大型建筑物施工中，地基沉降是一个常见的问题。
为了解决这个问题，可以使用振动锤进行沉降补偿。
振动锤通过在地基中施加振动力，使地基松散的土壤重新排列，从而减少地基沉降。
此外，振动锤还可以用于桥梁、隧道等结构物的沉降补偿。
振动锤在建筑工程中有着广泛的应用。
振动锤的使用可以提高地基的承载力和稳定性，提高混凝土的密实度和质量，解决地基沉降等问题。
同时，在使用振动锤时，也要注意合理使用，避免对环境造成污染和危害。
振动锤工作原理

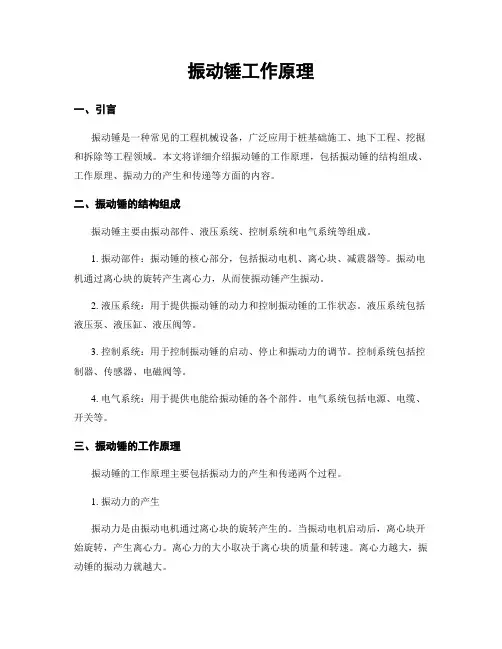

振动锤工作原理一、引言振动锤是一种常见的工程机械设备，广泛应用于桩基础施工、地下工程、挖掘和拆除等工程领域。
本文将详细介绍振动锤的工作原理，包括振动锤的结构组成、工作原理、振动力的产生和传递等方面的内容。
二、振动锤的结构组成振动锤主要由振动部件、液压系统、控制系统和电气系统等组成。
1. 振动部件：振动锤的核心部分，包括振动电机、离心块、减震器等。
振动电机通过离心块的旋转产生离心力，从而使振动锤产生振动。
2. 液压系统：用于提供振动锤的动力和控制振动锤的工作状态。
液压系统包括液压泵、液压缸、液压阀等。
3. 控制系统：用于控制振动锤的启动、停止和振动力的调节。
控制系统包括控制器、传感器、电磁阀等。
4. 电气系统：用于提供电能给振动锤的各个部件。
电气系统包括电源、电缆、开关等。
三、振动锤的工作原理振动锤的工作原理主要包括振动力的产生和传递两个过程。
1. 振动力的产生振动力是由振动电机通过离心块的旋转产生的。
当振动电机启动后，离心块开始旋转，产生离心力。
离心力的大小取决于离心块的质量和转速。
离心力越大，振动锤的振动力就越大。
2. 振动力的传递振动力通过振动锤的结构传递到工作物体上。
振动锤的结构设计合理，能够将振动力有效地传递给工作物体。
通常，振动锤通过减震器将振动力传递给工作物体，减少振动对振动锤自身的影响。
四、振动锤的工作过程振动锤的工作过程包括启动、振动和停止三个阶段。
1. 启动阶段在启动阶段，振动锤的液压系统将液压油送入液压缸，推动振动锤开始工作。
同时，控制系统将电能传输给振动电机，使其开始旋转。
振动电机的旋转产生离心力，从而使振动锤产生振动。
2. 振动阶段在振动阶段，振动锤通过减震器将振动力传递给工作物体。
振动力使工作物体发生振动，从而达到锤击或振动的效果。
振动锤的振动力大小可以通过控制系统进行调节，以适应不同工程要求。
3. 停止阶段在停止阶段，液压系统停止向液压缸供油，振动锤停止工作。
同时，控制系统停止向振动电机供电，使其停止旋转。
振动锤工作原理
振动锤工作原理【引言】振动锤是一种常见的施工机械设备，广泛应用于桩基础施工、振动锤沉桩、振动锤压桩等工程中。
本文将详细介绍振动锤的工作原理，包括振动锤的组成部份、工作过程以及振动锤的工作效果。
【正文】一、振动锤的组成部份振动锤主要由振动器、锤头、导杆、油缸、液压系统等组成。
1. 振动器：振动器是振动锤的核心部件，通过产生高频振动力来实现锤击桩身的目的。
振动器通常由机电、偏心轴、偏心块等组成，机电带动偏心轴旋转，使得偏心块产生离心力，从而引起振动。
2. 锤头：锤头是振动锤的下部组件，负责对桩身进行锤击。
锤头通常由钢制成，具有一定的分量和强度，以确保对桩身施加足够的冲击力。
3. 导杆：导杆连接振动锤与锤头，传递振动力和冲击力。
导杆通常由高强度合金钢制成，具有足够的刚性和耐磨性。
4. 油缸：油缸是振动锤的一个重要组成部份，用于控制锤头的上下运动。
油缸内装有液压油，通过控制液压油的进出来控制锤头的升降。
5. 液压系统：液压系统是振动锤的动力来源，主要由液压泵、液压阀等组成。
液压泵提供液压油源，液压阀控制液压油的流动和压力。
二、振动锤的工作过程振动锤的工作过程主要包括下降、锤击、上升等阶段。
1. 下降阶段：液压系统控制油缸，使得锤头下降至目标位置。
在下降过程中，振动锤通过重力作用向下施加压力。
2. 锤击阶段：当锤头达到目标位置时，液压系统控制液压阀，使得液压油进入油缸，推动锤头上升。
在上升过程中，振动锤通过液压油的压力产生冲击力，对桩身进行锤击。
3. 上升阶段：当锤头上升到一定高度时，液压系统控制液压阀，使得液压油从油缸中排出，锤头下降。
振动锤通过重力作用再次施加压力，进入下一次锤击阶段。
三、振动锤的工作效果振动锤通过高频振动和冲击力对桩身施加作用，产生以下工作效果：1. 桩身周围土层的松动：振动锤的振动力可以使得桩身周围土层发生松动，减小土层的密实度，提高桩身的侧阻力。
2. 桩身的沉桩或者压桩：振动锤的冲击力可以使得桩身在土层中进行沉桩或者压桩。
振动锤工作原理
振动锤工作原理引言概述：振动锤是一种常用的建筑工程机械设备，主要用于土壤和岩石的振动压实和振动破碎。
其工作原理是通过振动锤自身的振动力量，将能量传递到地面或岩石中，从而实现土壤或岩石的压实或破碎。
下面将详细介绍振动锤的工作原理。
一、振动锤的振动原理1.1 振动锤内部的振动机构：振动锤内部通常装有振动机构，包括电机、偏心轮等部件。
电机通过偏心轮的旋转产生离心力，从而使振动锤产生振动。
1.2 振动锤的振动传递：振动锤通过振动机构产生的振动力量传递到锤头，锤头再将振动力传递到地面或岩石上。
1.3 振动锤的频率和振幅：振动锤的振动频率和振幅可以根据工程需求进行调节，不同频率和振幅的振动锤适用于不同的工程场合。
二、振动锤的压实原理2.1 土壤压实：振动锤通过振动力量将土壤颗粒振动，使土壤颗粒之间的间隙减小，从而增加土壤的密实度和承载力。
2.2 岩石压实：对于较硬的岩石，振动锤的振动力量可以使岩石颗粒发生相对位移，从而使岩石表面发生微小裂纹，进而实现岩石的压实。
2.3 压实效果：振动锤的压实效果通常比传统的静态压实方法更好，能够在较短的时间内实现土壤或岩石的压实。
三、振动锤的破碎原理3.1 破碎对象：振动锤可以用于岩石的破碎，通过振动力将岩石颗粒振动，使岩石发生裂纹并最终破碎。
3.2 破碎效果：振动锤的破碎效果通常较好，能够在较短的时间内将较硬的岩石破碎成所需的颗粒大小。
3.3 应用范围：振动锤的破碎原理适用于需要进行岩石破碎的工程场合，如路基拓宽、爆破后的岩石清理等。
四、振动锤的优势4.1 高效节能：振动锤在压实和破碎作业中具有高效节能的特点，能够在较短时间内完成工作，减少能源消耗。
4.2 灵活性强：振动锤的频率和振幅可调节，适用于不同类型的土壤和岩石，具有较强的适用性。
4.3 操作简便：振动锤的操作相对简单，只需控制振动频率和振幅即可完成工作，操作人员易于上手。
五、振动锤的应用领域5.1 土木工程：振动锤广泛应用于土木工程中的土壤压实和岩石破碎作业，如路基压实、桩基施工等。
振动锤工作原理

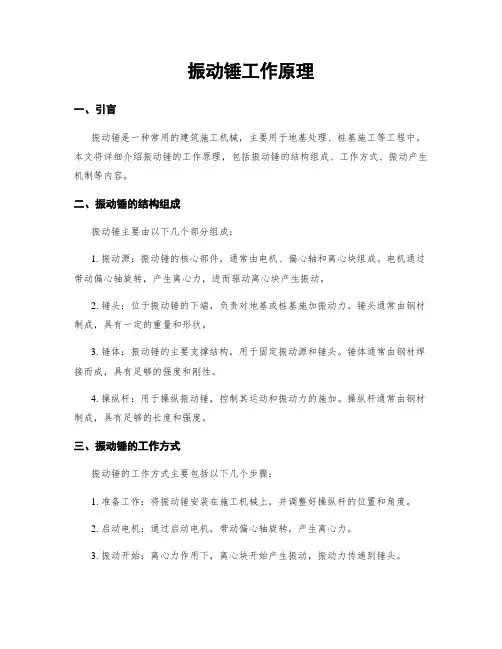

振动锤工作原理一、引言振动锤是一种常用的建筑施工机械，主要用于地基处理、桩基施工等工程中。
本文将详细介绍振动锤的工作原理，包括振动锤的结构组成、工作方式、振动产生机制等内容。
二、振动锤的结构组成振动锤主要由以下几个部分组成：1. 振动源：振动锤的核心部件，通常由电机、偏心轴和离心块组成。
电机通过带动偏心轴旋转，产生离心力，进而驱动离心块产生振动。
2. 锤头：位于振动锤的下端，负责对地基或桩基施加振动力。
锤头通常由钢材制成，具有一定的重量和形状。
3. 锤体：振动锤的主要支撑结构，用于固定振动源和锤头。
锤体通常由钢材焊接而成，具有足够的强度和刚性。
4. 操纵杆：用于操纵振动锤，控制其运动和振动力的施加。
操纵杆通常由钢材制成，具有足够的长度和强度。
三、振动锤的工作方式振动锤的工作方式主要包括以下几个步骤：1. 准备工作：将振动锤安装在施工机械上，并调整好操纵杆的位置和角度。
2. 启动电机：通过启动电机，带动偏心轴旋转，产生离心力。
3. 振动开始：离心力作用下，离心块开始产生振动，振动力传递到锤头。
4. 锤击地基：振动锤通过锤头对地基进行连续的锤击，产生振动力。
振动力的传递和锤击频率会根据地基的性质和施工要求进行调整。
5. 施工结束：根据施工要求，及时停止振动锤的工作，并进行必要的维护和检查。
四、振动锤的振动产生机制振动锤产生振动力的机制主要有两种：1. 离心力产生振动：振动锤的振动源通过离心力产生振动。
当电机带动偏心轴旋转时，离心块会受到离心力的作用，产生振动。
2. 锤击产生振动：振动锤的锤头对地基进行连续的锤击，每次锤击都会产生振动力。
通过连续的锤击，振动力传递到地基，产生振动效果。
五、振动锤的应用领域振动锤广泛应用于以下几个领域：1. 地基处理：振动锤可以通过对地基进行振动处理，改善地基的力学性质，提高地基的承载力和稳定性。
2. 桩基施工：振动锤在桩基施工中可以用于打入桩基，通过振动力的作用，将桩基逐渐打入地下，提高桩基的承载能力。
振动锤工作原理

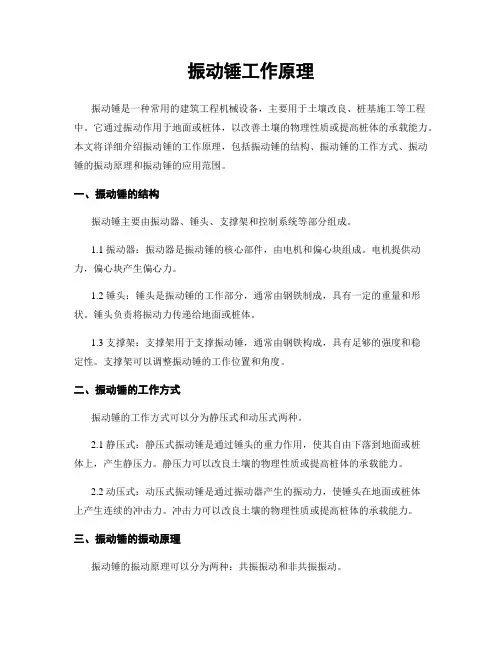

振动锤工作原理振动锤是一种常用的建筑工程机械设备，主要用于土壤改良、桩基施工等工程中。
它通过振动作用于地面或桩体，以改善土壤的物理性质或提高桩体的承载能力。
本文将详细介绍振动锤的工作原理，包括振动锤的结构、振动锤的工作方式、振动锤的振动原理和振动锤的应用范围。
一、振动锤的结构振动锤主要由振动器、锤头、支撑架和控制系统等部分组成。
1.1 振动器：振动器是振动锤的核心部件，由电机和偏心块组成。
电机提供动力，偏心块产生偏心力。
1.2 锤头：锤头是振动锤的工作部分，通常由钢铁制成，具有一定的重量和形状。
锤头负责将振动力传递给地面或桩体。
1.3 支撑架：支撑架用于支撑振动锤，通常由钢铁构成，具有足够的强度和稳定性。
支撑架可以调整振动锤的工作位置和角度。
二、振动锤的工作方式振动锤的工作方式可以分为静压式和动压式两种。
2.1 静压式：静压式振动锤是通过锤头的重力作用，使其自由下落到地面或桩体上，产生静压力。
静压力可以改良土壤的物理性质或提高桩体的承载能力。
2.2 动压式：动压式振动锤是通过振动器产生的振动力，使锤头在地面或桩体上产生连续的冲击力。
冲击力可以改良土壤的物理性质或提高桩体的承载能力。
三、振动锤的振动原理振动锤的振动原理可以分为两种：共振振动和非共振振动。
3.1 共振振动：共振振动是指振动锤的振动频率与地面或桩体的固有频率相同或接近，从而使振动能量得到最大化。
共振振动可以更好地改良土壤或提高桩体的承载能力。
3.2 非共振振动：非共振振动是指振动锤的振动频率与地面或桩体的固有频率不同，振动能量无法得到最大化。
非共振振动适用于不同类型土壤或桩体的施工，可以实现更广泛的应用。
四、振动锤的应用范围振动锤广泛应用于土壤改良、桩基施工等工程中。
4.1 土壤改良：振动锤可以通过静压式或动压式振动作用于地面，改善土壤的密实度、稳定性和排水性能。
适用于基础工程、道路工程等。
4.2 桩基施工：振动锤可以通过动压式振动作用于桩体，提高桩体的承载能力和抗侧力能力。
振动锤工作原理
振动锤工作原理一、引言振动锤是一种常见的建筑工程施工设备，它主要用于地基处理、桩基施工以及岩土振动压实等工作。
本文将详细介绍振动锤的工作原理，包括振动锤的结构组成、振动锤的工作过程和振动锤的工作原理。
二、振动锤的结构组成振动锤由以下几个部分组成：1. 振动锤主体：振动锤主体是振动锤的核心部分，它由重锤和振动机构组成。
2. 重锤：重锤是振动锤的重要组成部分，它通过重锤的重力作用来产生振动力。
3. 振动机构：振动机构是振动锤的另一个重要组成部分，它通过激振器和偏心轴的旋转来产生振动力。
4. 控制系统：振动锤还配备了控制系统，用于控制振动锤的工作状态和振动力的大小。
三、振动锤的工作过程振动锤的工作过程可以分为以下几个步骤：1. 准备工作：在使用振动锤之前，需要对振动锤进行检查和准备工作，包括检查振动锤的各个部件是否正常，检查振动锤的润滑情况等。
2. 定位和安装：将振动锤定位到施工现场，并进行安装，确保振动锤与施工对象之间的接触面充分。
3. 启动振动机构：启动振动机构，使激振器开始旋转，产生振动力。
4. 施工过程：振动锤在施工过程中，通过振动力的作用，将重锤不断地向下压实或振动，以达到地基处理、桩基施工或岩土振动压实的目的。
5. 结束工作：施工完成后，停止振动机构的运行，将振动锤从施工现场移除。
四、振动锤的工作原理振动锤的工作原理可以分为以下几个方面：1. 振动力的产生：振动锤通过激振器和偏心轴的旋转，产生振动力。
激振器的旋转会导致偏心轴产生离心力，进而使重锤产生振动力。
2. 振动力的传递：振动力通过重锤传递到施工对象上，使施工对象产生振动。
振动力的传递可以通过重锤与施工对象的接触面来实现，接触面越大，传递的振动力越大。
3. 施工效果：振动力的作用下，施工对象的土壤或岩石会发生振动，从而产生压实效果或振动压实效果。
振动力的大小和频率可以根据施工需要进行调整，以达到最佳的施工效果。
4. 控制系统的作用：振动锤配备的控制系统可以对振动锤的工作状态和振动力的大小进行控制，以满足不同施工需求。
振动锤工作原理
振动锤工作原理振动锤是一种常用的建造工程施工设备，其工作原理是通过高速旋转的偏心轮驱动锤头做往复振动运动，从而产生高频振动力，用于压实土壤或者振动混凝土。
下面将详细介绍振动锤的工作原理。
一、偏心轮的旋转1.1 偏心轮是振动锤的核心部件，安装在振动锤的主轴上。
1.2 当振动锤启动时，机电驱动偏心轮高速旋转。
1.3 偏心轮的旋转会产生离心力，使振动锤产生往复振动运动。
二、锤头的振动2.1 偏心轮的旋转驱动振动锤上的锤头做往复振动。
2.2 锤头的振动频率通常在几千次/分钟。
2.3 锤头的振动力可以根据需要进行调节，以适应不同的施工需要。
三、土壤的压实3.1 振动锤的高频振动力可以有效压实土壤。
3.2 振动锤在土壤中振动时，会使土壤颗粒间产生相互作用，提高土壤密实度。
3.3 振动锤适合于土壤的压实、振实和改良，提高土壤的承载力和稳定性。
四、混凝土的振动4.1 振动锤也可以用于混凝土的振动，提高混凝土的密实性和强度。
4.2 振动锤在混凝土中振动时，可以使混凝土内部的气泡排出，减少孔隙率。
4.3 混凝土经过振动锤振动后，表面平整度和强度均会得到提高。
五、安全使用注意事项5.1 在使用振动锤时，应注意保持设备的稳定性，避免倾斜或者晃动。
5.2 操作人员应穿戴好安全防护装备，避免发生意外伤害。
5.3 定期检查振动锤的工作状态和零部件，确保设备的正常运行。
总结：振动锤通过偏心轮的旋转驱动锤头进行高频振动，实现对土壤和混凝土的压实和振动作用。
在使用振动锤时，需要注意安全操作和设备维护，以确保施工的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动锤振动锤振动锤技术始于20世纪二三十年代前苏联的BARKEN公司，其原理是通过两个偏心齿轮的相对运动产生上下振动，使被作用的物体和周围的土层分开，降低摩擦阻力，达到沉拔的目的。
在我国振动锤首次应用是在南京长江大桥的建设中，当时使用了4台前苏联的电动振动锤。
之后通过日本的FRANCH 公司和兰州某工厂使电动振动锤技术得到发展，并获得基础施工单位认同。
振动桩锤是桩基础施工中的重要设备之一，广泛应用于工业与民用建筑、港口、码头、桥梁等的基础施工之中，具有打桩效率高、费用低、桩头不易损坏、桩的变形小等优点。
但也存在着许多不足，例如，传统振动桩锤不能根据不同的工况和土质改变振动频率和偏心力矩，使其使用受到了很大的限制。
即使有个别振动桩锤实现了变频和变矩，但由于是采用更换传动皮带轮来改变振动频率或人力手动调整偏心块的相对角度来改变偏心力矩，使得变频或变矩过程费时费力，无法满足现代复杂施工现场的要求。
随着现代建筑业的飞速发展，桩基础已从木桩逐渐发展为钢筋混凝土桩或钢桩。
校基础的施工方法和施工机械也有了巨大的发展。
桩的类型大体上可分为两大类：预制桩和就地灌注桩。
预制桩主要采用锤击的方法将其打入土壤中。
其施工机械也从刚开始坠锤、蒸汽锤和柴油锤，发展到振动锤。
液压振动桩锤的突出优点是噪声小，随着人们环保意识的不断加强，也将足打桩设备发展的必然趋势。
就地灌注桩是由相应机械成孔后，灌注而成。
就地灌注校机械品种繁多。
目前的振动桩锤可以分为两大类。
一类采用回转式激振动器，也就是通过偏心轴(重心与回转中心不重合的轴或带有偏心块的轴)的旋转运动来产生振动;另一类采用往复式激振器，通常是液压油驱动活塞在缸体内往复运动而产生振动。
采用回转式激振动器的，如果激振器的驱动装置为电动机，则是电动式振动桩锤;如果激振器的驱动装置为液压马达，则是液压式振动桩锤。
这种液压式振动桩锤在我国应用量越来越大，其中既有进口的，也有国产的。
采用回转式激振动器的振动桩锤，可以数台、数十台联结起来同步振动，以用于超大型预制桩施工。
液压活塞往复式振动桩锤的主要生产国为日本，且产量很少，我国尚未生产和应用，新标准不包含这种振动桩锤。
日本生产的该类振动桩锤，振动频率可达60Hz，但激振力最大的只有373kN。
振动桩锤都可以制作成冲击式的。
冲击式振动桩锤有特殊的要求和特点，用量很少，沉桩时桩也不与锤体连接在一起。
新标准也不包含这种振动桩锤。
随着我国基础建设规模的进一步扩大，尤其是一些大型基础工程的相继开工，给液压振动锤提供了广阔的空间，使其成为不可或缺的关键设备。
例如越来越大的深基坑工程，大型筒桩施工和大型钢护筒施工工程，软地基和旋挖钻机配合施工的工程，高速铁路和基础路基施工项目，围海吹填项目和治理中的砂桩施工，以及更为广泛的市政施工项目，管道施工、截污处理及支护挡土工程等，都离不开液压振动锤。
液压振动桩锤的工作原理：液压振动桩锤的工作原理是通过液压动力源使液压马达作机械旋转运动，从而实现振动箱内每组成对的偏心轮以相同的角速度反向转动；这两个偏心轮旋转产生的离心力，在转轴中心连线方向上的分量在同一时间内将相互抵消，而在转轴中心连线垂直方向的分量则相互叠加并最终形成沉桩（管）激振力。
电动振动锤与液压振动锤比较：电动振动锤应用的局限性1.设备大于同等振激力的设备，电动锤的尺寸和质量都较大。
而且质量的增大也影响振激力的有效利用。
2.使用弹簧减振的效果较差，导致振激力沿钢绳向上传递的能量损失较大，约为总能量的15%～25%，而且可能会引起配套起重设备的损伤。
3.频率较低（属于中低频的振动锤）对于一些比较难、硬的地层，尤其是砂层不能够使其有效的液化，导致沉桩困难。
4.不可在水下作业，由于是电机的驱动，防水性能比较差。
不能在水下从事打拔桩作业。
液压振动锤的优势1.频率可调，可以方便地选择低频和高频型号。
由于振激力的大小和频率的平方成正比，所以同等大小的液压锤和电动锤振，它们的振激力的大小相差甚远。
2.使用橡胶减振可使振激力最大限度地用于打拔桩作业。
尤其在拔桩作业时，可以提供更有效的上拔力。
3.可以水上和水下作业，不需要任何的特殊处理。
生产厂家及产品：浙江瑞安永安机械有限公司DZY、DZKS、DZJ、SV系列振动桩锤及液压振动创锤等桩工机械。
DZJ40、DZJ45、DZJ60、DZJ90、DZJ135、DZJ180、DZJ200系列振动锤。
浙江振中工程机械股份有限公司(浙江省)DZJ系列可调偏心力矩振动桩锤，DZJ45 DZJ60 DZJ90 DZJ135 DZJ200 DZJ240DZJ240A DZJ480SDZJ系列可调偏心力矩振动桩锤和YZJ液压振动锤。
DZJ系列可调偏心力矩振动桩锤是建设部建筑机械综合研究所和我厂共同开发的新型系列产品，是目前国内外最先进的振动桩锤。
YZJ系列无极可调偏心力矩和频率的液压振动桩锤是我公司和北京建筑机械化研究院共同开发的新型系列产品。
是目前国内外最先进的振动桩锤之一。
YZJ 系列振动锤的机构最大特点是利用液压控制偏心力矩变换装置，使振动锤在起动、停机及运行过程中从零至设计最大值间无极调节偏心力矩。
由于液压动力站配有变量泵，使振动频率可无极调节。
DZJ系列新型振动桩锤的偏心力矩调整的原理是：利用液压油缸推动偏心力矩调整机构，然后经过几组相互啥合的齿轮，将扭矩传递给偏心体轴，从而使偏心体轴产生相对运动，达到在任何情况下偏心力矩从零到最大之间的无级调节的目的。
因此，该系列振动锤与传统振动桩锤相比，显示出了很大的优越性，主要有：（1）可以在偏心力矩为零的条件下启动，降低了电机的启动电流，减少对电网的冲击。
（2）可以在启动和停车过程将偏心力矩调整为零，使起动更加平稳，并防止了传统振动锤在启动和停车时的共振问题，将噪音和对振动锤各部件的破坏降低到最低程度。
（3）可以在工作过程中，随时根据沉桩阻力及地质情况随时无级调节振幅，大大提高了工作效率，获得最佳工作效果。
（4）该系列振动锤还配备了不同形式的液压夹头，从而可以根据施工要求选用钢板桩夹头或钢管桩夹头，以满足各种工作需要。
该系列振动锤配备的钢管桩夹头适合于管径在φ600-φ1200之间的任何规格的钢管。
（5）另外，该系列振动锤将主油路油管、电缆线。
等安装在减振机构上，防止了振动锤在振动过程中对油管和电缆线的破坏。
（6）该系列振动锤配备了新型带有风扇的耐振电机，耐振、起动力矩大、绝缘等级高，降低了温升大大提高了振动桩锤用电机的使用寿命，连续运转时间达到5h，解决了振动桩锤使用中的关键问题。
瑞安市东方建筑机械厂DZ系列、DZKS系列中孔双电机振动打锤机。
DZ45KS、DZ60KS、DZ75KS、DZ90KS、DZ120KS、DZ150KS该系列振动锤中间部分开有孔径为Φ 500MM--800MM的通孔，可以通过自由落锤，也可以直接于放置钢筋笼。
徐州海格力斯机械制造有限公司(江苏省)Dz弹簧振动锤上海振中机械制造有限公司(上海市)产品型号:YZPJ-50,YZPJ-50A,YZPJ-75,YZPJ-100,YZPJ-150,YZPJ-200YZPJ无级可调偏心力矩和频率的液压振动桩锤是我公司和北京建筑机械化研究院共同开发的新型系列产品。
是目前国内外最先进的液压振动锤之一。
YZPJ振动锤系列结构的最大特点是利用液压控制偏心变换装置，使振动锤在起动、停机及运行过程中从零至设计最大值间无级调节偏心力矩。
液压动力站配有变量泵，使振动频率可无级调节。
YZPJ液压振动锤系列实现无级调频调矩，且操作简单，噪声低，能适应不同土层沉桩的要求，显示了很大的优越性。
产品型号:,DZPJ90,DZPJ90KS,DZPJ120,DZPJ150,DZPJ200,DZPJ240,DZPJ480DZPJ系列变频变矩电驱振动桩锤是由我公司吸收国内外先进技术自主开发研制的最新一代系列产品，是目前国内外最先进的振动桩锤。
该系列振动锤的最大机构特点是利用液压控制偏心力矩变换装置，使振动锤在起动、停机及运行过程中从0至设计最大值的无级调节偏心力矩。
DZPJ无级调频调矩电驱振动桩锤的优越性：1、电驱振动桩锤在偏心力矩为“零”的状态下启动，有效地减少启动时电流对电网的冲击，节能效果明显。
2、由于在无偏心力矩下启动或停机，完全克服对桩架或起重机机械产生的共振，保证了施工设备的安全、可靠使用。
3、在沉拔桩过程中，可以通过改变振幅来适应土层和土质的变化，以达到良好的沉拔速度及效果。
4、可实现在激振力恒定不变情况下的小振幅高频率振动，使振动波衰减加快，极大地减少振动危害，符合环保要求。
上海朗信机械(上海市)APE、ICE液压振动锤代理一体化的齿轮/偏心块--齿轮箱内的紧固件成为多余、两极减震块系统--两倍上拔力、可调节的减震箱--根据工程要求调节高度和重量、斜向偏心齿轮--传动更平稳，更高效、大型球形轴承--适合打斜桩、固体油路分配器--替代易受损的液压软管、O型环密闭顶板--水下作业时保护齿轮箱。
朗信V系列高频液压振动锤在高速铁路、公路软地基处理，填海及桥梁、码头工程，深基坑支护，普通建筑物的基础处理等方面得到了迅速的应用。
该设备为引进国外先进技术、具有独立知识产权的国内独创的液压振动锤，性能优越，采用液压动力站为液压动力源，通过振动箱产生高频振动，使桩体轻松打入土层，具有噪声小，效率高、无污染、不损伤桩柱等优点。
徐州神宇重工-鹏达基桩工程机械研究所(江苏省)DZ弹簧振动锤浙江省瑞安市八达工程机械有限公司(浙江省)DZA系列单电机（耐振电机）振动锤DZ系列单电机振动锤DZ－KS系列中孔双电机（普通电机）振动锤厦门利腾贸易发展有限公司（工程机械销售、租赁）(福建省)TWINWOOD液压振动锤上海振力工程设备有限公司APE系列液压振动锤徐州海格力斯机械制造有限公司DZ系列振动锤上海巨人液压液压经营部巨力100t，160t，200t，260t系列液压振动锤ENERPAC美国实用动力高性能液压系统及元件，应用广泛。
TOYOOKI日本丰兴工业高性能液压系统及元件，应用于工程机械行业。
YUTIEN台湾油田油压实用型液压元件，广泛用于工程机械、机床行业。
FENGFU台湾芳富机械轻便快捷型液压振动打桩机，等世界著名液压品牌。
徐州市泰昌机械有限公司TDZ10、TDZ20、DZ30、TDZ60系列振动锤，品牌泰昌广州黄埔区德骏机械ＭＩＬ３５-ＨＦ型液压振动打桩锤可与３０至４０吨位的任何型号的挖掘机相匹配。
佛山市顺德区捷现机械进出口有限公司SV系列振动锤-该系列锤能轻松安装在挖掘机的大臂上，并利用挖掘机的液压系统提供动力，操纵十分方便。
河北省秦皇岛市联谊路桥机械制造有限公司（河北钻机）DZKS系列电动振动锤徐州鹏达基桩工程机械研究所DZ60SK中孔锤浙江兴土桥梁建设有限公司DZ系列租赁秦皇岛市北戴河路矿机械厂钻机沉钢筋笼用震动锤，适用于沼泽地渗水用砂桩建筑桥梁用水泥桩。
