AB型轮胎定型硫化机硫化轿车子午线轮胎常见外观质量问题的分析
品质管理品质知识子午线轮胎质量分析
此处是大标题样稿字样十五字以内因:1、使用问题：超载、不标准气压、非标轮辋及轮辋变形或爆破、车况不良、使用环境与轮胎性能不匹配、撞击、扎伤、急转弯/转弯半径过小、急刹车。
2、性能问题（能力问题）：如超载性能、高速性能、散热性能。
性能问题实际与使用问题也有关系。
也是受大环境的影响，人为或少数人不能改变的问题。
轮胎损坏的原因:3、制造问题：胶部件脱层（气泡、杂质、粘合不好）、部件之间无差级或带束层上偏（一般发生在成型工序）、部件尺寸或性能不合格或胎侧及内衬层接头过大、胎体帘布稀线（一般在压延裁断帘布尾线部分时）、辟缝（成型定型压力过大或扯拉用力过大时易造成辟缝）、帘线交叉。
4、人为制造：用人为制造假病象来掩盖轮胎出现的真实问题。
故障轮胎鉴定的目的: 1、查找生产工艺和生产操作过程的问题，避免再次发生。
2、为产品质量的技术改进提供依据。
3、快速准确判断故障源，支援销售，巩固和开发市场。
4、有针对性的为客户提供技术支援和培训，延长轮胎使用寿命。
故障轮胎鉴定程序:看商标—看胎号—测量花纹深度—看是否修补-----看是否有碾伤或致命外伤或其他异常现象------看准故障、确认工艺、使用/性能问题------看规格、 层级、花纹--------（确认故障上下模-------做赔偿报废标记-------）登记理赔单--------信息反馈。
注：1，碾伤或致命外伤------在鉴定时要特别慎重，因为有 可能隐藏着交通事故。
影响轮胎使用寿命的几种原因:一：气压轮胎在使用过程中出现的问题，80%是因为气压的原因造成的。
1、低气压。
2、高气压。
负荷假设轮胎正常使用寿命为100%时超重30%轮胎使用寿命是正常的60%超重50%轮胎使用寿命是正常的40%速度假设，以55km/h 为标准值耐磨指数为100%时当70km/h 时耐磨耗寿命为75%当90km/h 时耐磨耗寿命为50%寿命20406080100路面光滑的水泥路面为标准，耐磨耗寿命为100%.路况普通路面部分砂石砂石路面非铺装路面寿命90%70%60%50%轮胎磨耗路面等级磨耗 （ mm/1000km）路况等级甲级乙级丙级磨耗率0.12——0.17mm0.19——0.23mm0.28——0.50mm外温对轮胎磨耗寿命的影响1、以夏天30度，耐磨耗寿命为100%时。
B型双模定型硫化机常见故障及解决措施
B型双模定型硫化机常见故障及解决措施B型双模定型硫化机是生产载重子午线轮胎的主要设备之一。
硫化机主要由装胎机构、蒸汽室、中心机构(胶囊操纵机构)、调模机构、安全机构及润滑系统、管路系统、传动系统、电气系统等组成。
硫化子午胎与硫化斜交轮胎所用的硫化机主机除精度要求高,其它部件基本相同,其区别就是所使用的模具不一样。
硫化子午胎采用活络模具,活络模主要是由若干扇型胎冠模块和上、下侧模板组成。
上、下侧模板固定在蒸汽室上,靠向心机构内侧带斜面的磨擦片上下滑动使模块收拢或张开。
在机械手抓胎、装模、定型、合模硫化及启模出胎整个工艺过程中,时常会因硫化介质变化或设备故障影响轮胎质量。
现就B型双模定型硫化机生产子午线轮胎常见设备故障以及解决措施加以整理,仅供参考。
1 装胎合模后,大量蒸汽从上、下蒸汽室间泄漏 1.1 原因 合模不到位、限位开关没合或失灵、汽室密封圈老化损坏或错位，均能造成外压蒸汽密封圈处泄漏，会造成外压温度、压力下降，严重威胁轮胎质量。
1.2 解决措施 (1)汽室压力降到0.1～0.2MPa,温度降到100℃时,可保持此种状态内外压,同时延长硫化时间二个周期(将自动调为手动延长硫化时间)。
如汽压降到0位,温度低于100℃时,则应关闭外压蒸汽阀门,延时三个硫化周期,靠内压过热水来完成整个硫化过程。
(2)硫化结束开模后,要检查调整限位开关或更换汽室密封圈。
(3)如外胎欠硫有生胎沾在模型上时,要及时进行清理掉,同时要检查排汽孔是否堵塞,若堵塞严重,应卸下模进行清洗。
2 机械手运转失灵,下夹持环升起20mm就运转正常 2.1 原因 此故障是控制机械手和下夹持环升降的二位四通换向阀损坏窜水,使动力水压力不足,导致机械手运转失灵。
2.2 解决措施 修复或更换二位四通换向阀。
3 机械手装胎不自动定型 3.1 原因 机械手下降限位开关错位(或失灵)或液压输出开关有问题。
3.2 解决措施 (1)检查机械手下降限位开关,不许错位或失灵,确保限位开关灵敏正确。

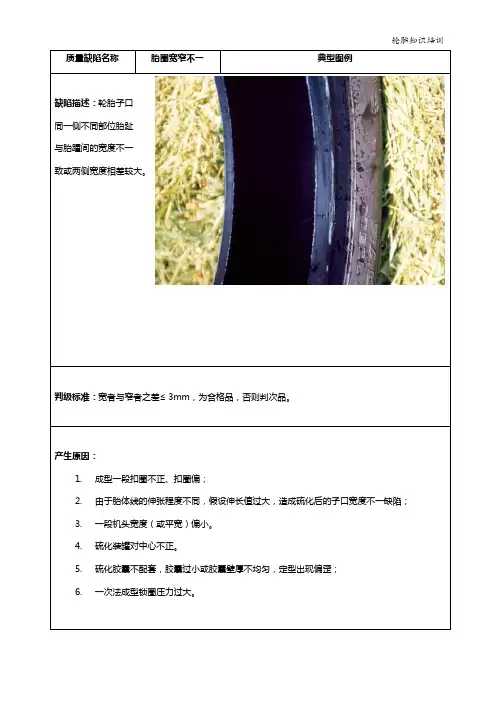

轿车和轻载车子午线轮胎主要外观缺陷的原因分析及解决措施

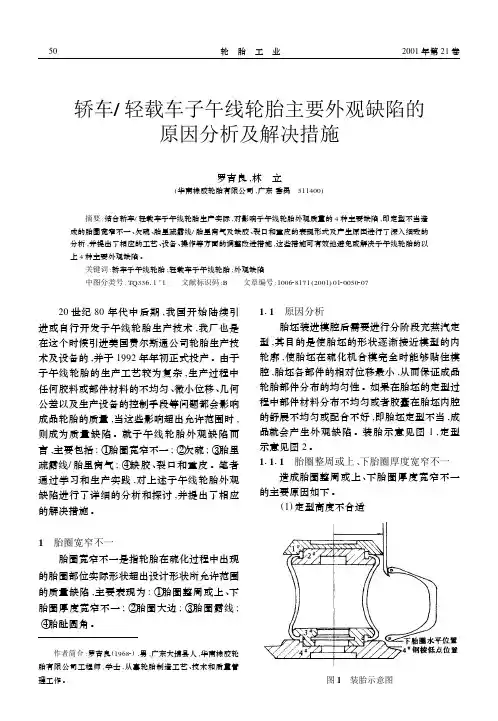

轿车/轻载车子午线轮胎主要外观缺陷的原因分析及解决措施罗吉良,林 立(华南橡胶轮胎有限公司,广东番禺 511400)结合轿车/轻载车子午线轮胎生产实际,对影响子午线轮胎外观质量的4种主要缺陷,即定型不当造轿车子午线轮胎;轻载车子午线轮胎;外观缺陷TQ33611+1 文献标识码:B 文章编号:100628171(2001)0120050207疏露线/胎里窝气;④缺胶、裂口和重皮。
