转轮除湿机HDZ-6000-28000E电气说明书解析
转轮除湿机操作指导书及保养规定
文件制修订记录1.0目的确保操作员正确使用机器和保障机器安全可靠的运行。
2.0范围适用于转轮除湿机。
3.0定义无4.0职责4.1使用部门：负责对操作机器按操作规程使用和对机器进行日常保养；4.2工程部：负责对机器进行维修和定期保养；5.0资格与培训A)维修人员必须具备政府颁发的相关资格证,并且须经政府定期培训和审查,方可上岗；B)操作人员必须具备公司人力资源部颁发的操作证,并且须经相关部门培训考核后方可上岗；6.0作业程序6.1 操作使用流程如下：6.1.1打开电源开关，此时电源指示灯燃亮，控制器液晶显示屏显示“欢迎使用西漳除湿设备厂除湿机”，如果产生报警，则关闭电源开关，进行相序检查并调整相序；6.1.2用“选择”键切换到“上电状态”画面，按“选择”键，使画面显示设定状态，然后按“设置”键，屏幕提示“请输入密码”。
如果不输入密码，则只要按两次“选择”键，再按一次“设置”键，就可以进行重新设定参数；6.1.3用“选择”键，切换到“设定参数”画面后，则可根据屏幕光标闪烁位置，按“+”“-”键，便可修改设定参数；6.1.4在光标闪烁位置，用“+”“-”键可以修改设定值，待参数设定修改好后，再按一次“设定”键，该参数即已设定或修改完毕；6.1.5用“选择”键可重复上述操作，并可以上下移动光标，选择不同的参数进行设定；6.1.6每次参数设定完毕，按“设置”键，屏幕显示回到“上电状态”画面，为延长液晶显示屏使用寿命，当按键操作停止5分钟后，屏幕变暗，此时若要观察屏幕显示参数状态，再按“设置”、“+”“-”、“选择”中任一键，屏幕显示亮度恢复。
6.1.7参数设定后，按下“再生开”转轮电机和再生风机电机开始工作，延时10秒钟后，加热器根据设定温度开始加热；6.1.8按下“除湿开”按钮，处理风机电机开始时工作，除湿机处于除湿状态；6.1.9如需要观察实时测量值及曲线、系统运作状态、故障状态等画面，按“选择”键选择，需要停机时，先按下“除湿关”按钮，除湿机停止工作；6.1.10如按下“再生关”按钮，加热器和生理风机电机（若未进行停机“1”操作）停止工作，此时转轮电机和再生风电机继续运行，同时进入关机延时状态，待延时时间到，则转轮电机和再生风机停止工作并记录关机的测量值或故障现象；6.2日常保养：日常保养由使用部门根据点检结果填写于《设备日常保养点检卡》上，其保养内容如下：6.2.1、清洁机体;6.2.2、处理机器表面的灰尘；6.3定期保养：定期保养由工程部相关人员将定期保养结果记录于《设备保养记录表》，其保养内容如下：6.3.1检查电气线路及元件是否良好，风机有无异常，蒸气管有无漏气现象。
转轮除湿机HDZ-6000-28000E电气说明书
操作说明一、控制面板说明1、警停按钮开关2、人机界面（中文触摸屏）二、电路保护本机组采用可编程控制器和人机界面等高科技产品控制运行，能够显示各种运行参数，在电路保护上，如出现故障，人机界面将显示出故障原因。
1、HP、LP为制冷系统压力保护，其有高压(HP)与低压(LP)保护端。
若系统高压过高或低压过低，停压缩机，人机界面故障显示。
2、QS为断路器对机组提供短路和过载保护，若发生短路或压缩机运行电流过载，则切断机组供电。
3、ST为智能保护器（JTX-A），对机组提供相序保护、超温保护、排气保护。
若发生相序错误、或缺相，欠压、温升过高，压缩机不工作，人机界面故障显示。
4、SA为警停开关，当机组遇到紧急情况时，可按下此铵钮，机组停机。
5、OW为压缩机油位保护器，当压缩机油位过低（正常时，视油镜中油位应高于1/4）时，压缩机不工作，人机界面故障显示。
6、水流量开关联锁线，用户在水路上安装水流量开关，当水流量开关联锁动作时，切断机组运行，人机界面故障显示。
7、相序保护器，当电源进线相序不对，电源电压高于或低于380V±10%时，相序触点断开，控制电路失电，请更改相序，或调整电压；8、FR为热继电器，当压机或风机运行出现过载时，热继电器动作，停相应元器件，触摸屏故障显示。
注意：因以上故障停机后，须先排除故障，然后对须手动复位的保护器件复位，并在人机界面故障显示中按复位键，故障显示消除后，过十分钟再重新开机运行。
三、开机准备1、检查电源进线是否正确,是否接牢。
2、检查输入点是否输入正确，PLC上相应的输入点对应灯应亮。
3、检查接线是否松动，若有松动，则需拧紧。
4、检查警停开关是否打开。
5、检查人机界面（中文触摸屏）与PLC之间的传输电缆线是否连接好。
6、机组开机前，应先通过电6小时。
四、开机操作本机组采用人机界面，使用中文触摸屏进行操作，所有操作都在人机界面上。
1、在人机界面电源接通以后，在人机操作界面上进行设定温度。

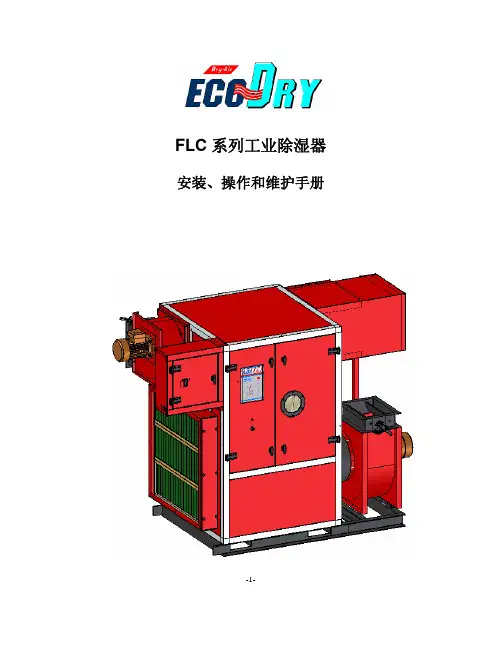

百瑞转轮除湿机说明书
再R生EA风C进T口AIR IN
处PR理O风C进E口SS AIR OUT
PROCE处SS理A风IR机FAN
P处RO理C风E入S口S AIR IN
PROCES处S理AI风R 过FI滤LT器ER
DESIC除C湿AN转T轮BED
-4-
安装说明
除湿器的正确安装对其发挥最佳使用效果和性能非常重要。 检查： 彻底检查除湿器内外，确保装运中无任何损坏。（如果发现任何损坏，应立即向运 输公司索赔！） 组装机器 小心水平放好除湿器。设备必须有充分支撑以防结构底板出现不必要的弯曲。吊耳 下必须有支撑，这是最低要求。连接管道工程前应清除所有的外部包装或包装板 条。最低间隙、保养和管道连接要求请参见本手册后面的设备外形图。 电气 必须严格遵守所有当地和国家法规，必须遵循所有的良好电气惯例，以获得最佳安 装效果。 设备电力布线必须采用合适的尺寸，达到设备铭牌上的最低安培数要求。如果您的 供电中配备有切断装置，您应将其安装在本机附近，以保安全, 便于维护。 现场接线前必须检查并彻底理解设备接线图。（参见本手册后面的电气示意图）。 检查电源，确保供电电压符合设备铭牌上的要求。电压不当可能导致电机和控制器 严重损坏。 管道工程 本系统的管道工程要求较传统的空调系统更为严格。除湿器的所有逆回风管道都 必须实现气密和汽密。这对达到除湿性能极为重要。即使除湿器能够去除水份， 但如果水份通过管道中的泄漏处进入干燥气流，也会影响设备的正常性能。通气管 道必须有正确的尺寸，保证最低压损，防止其超过额外机外余压。要确保再生风出 口气流排空气不得进入处理风或再生风进口。如果设备在室内安装，则再生风出口 的出气口应用管道连接到室外。机外余压请参见设备外形图。
-5-
操作说明
转轮除湿机说明书
转轮除湿机目 录1. 安全规则 (1)1.1 安全细则........................................................................................................... .11.2 安全标识 (1)1.3 工作环境 (2)2. 注意事项 (2)3. 型号简述 (2)4. 特点 (3)5. 机器规格 (3)5.1 机器规格表 (3)5.2 干燥能力对照表 (4)6. 如何选型? (4)7. 工作原理及相关说明 (5)7.1 工作原理 (5)7.2 相对湿度与露点 (5)7.3 为何要使用除湿机? (5)8. 工作原理示意图 (6)9. 安装调试 (7)9.1 安装示意图 (7)9.2 安装注意事项 (8)9.3 安装步骤及相关说明 (8)10. 操作说明 (10)11. 故障排除及保养 (11)11.1 故障分析及排除 (11)11.2 机器保养 (12)12. 电路图 (14)12.1 主电路图 (14)12.2 控制电路 (15)12.3 电器位置图 (16)尊敬的客户：感谢您使用本公司生产的除湿干燥机，以及对我们公司的信任和关爱。
在使用本机前请仔 细阅读使用手册，以便正确使用机器，避免因操作不当造成人员受伤或机器损坏。
1、安全规则11. 安全细则使用本机时，为避免触电、火灾或人员伤亡，请严格遵守下列基本安全措施：)仔细阅读和理解全部操作说明和注意事项。
)使用时请注意电源、电压是否相符，按照机身上注明的警告及指示来操作和使用。
)请务必请专业人士将本机接入地线电源。
)在清洁本机时，请先拔掉电源插头。
请勿使用液体或喷雾清洁机台，须用湿布擦拭。
)机身上的缝隙和开口用于通风，请勿堵塞或掩盖。
)切勿让插座和分线过载，否则会导致火灾或触电。
)本机设有自动开关装置且可能自动预热，任何易燃易爆物品请远离机台。
)关机时须先关闭“系统运转开关”，再关闭“主电源开关”。
双转轮除湿机操作规程
双转轮除湿机操作规程(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除x德x典物业管理服务有限公司文件类别：文件编号：版本号：受控状态：生效日期：捷丰双转轮除湿机操作规程批准审核编制年月日年月日年月日发放部门发放份数1.目的为更好的了解捷丰双转轮除湿机的工作原理和结构，正确掌握设备的维修、保养内容，规范设备的安全操作标准，确保除湿机能够良好运行。
2.范围本文件适用于公司所有的捷丰双转轮除湿机。
3.职责机电部经理及主管负责制定《捷丰双转轮除湿机操作规程》。
机电主管及工程师负责制定年度保养计划。
机电部运行技术员负责设备的操作、记录和日常保养。
机电部保养技术员负责设备的月度、年度保养。
机电部维修技术员负责设备的维修。
运维主管负责本规程的培训，考试合格取得上岗证后，方可操作设备。
4.定义NA5.内容系统图基本结构和原理基本结构工作原理通常采用双转轮除湿机处理流程，见图新风经前表冷处理后，通过一级转轮进行预处理，使新风湿度达到＜-10℃Td以下，为后级深度处理提供有利条件，然后与回风混合后通过中表冷进一步预冷，然后进入二级转轮除湿，空气中的水分子被转轮内的硅胶吸收，干燥后的空气通过后表冷、调整至所要求的温度、湿度转而送至车间，如此循环，最终达到控温控湿的要求。
冷冻除湿过程利用冷水机组送来的冷冻水，通过前表冷的冷却设备把空气冷却到露点温度以下，则在此露点以下超过饱和含量的水份便会凝结成水并被析出，从而除去空气中的大部份的水份。
转轮吸附除湿过程??????吸附式除湿轮为整个机组的核心部件，以坚固的复合硅胶做基材，加工成蜂巢状管道圆盘结构。
在基体上形成一个巨大的吸附表面。
密封装置将转轮分为270°扇形的除湿区和90°扇形的再生区。
需处理的潮湿空气由处理风机送入转轮除湿区，空气中的水份被吸附剂吸附，得到相对湿度极低的干燥气流，以达到除湿的目的；同时再生空气经加热后逆向通过转轮再生区，将吸附剂内的水份解吸出来并带走，恢复吸附剂的吸湿能力。

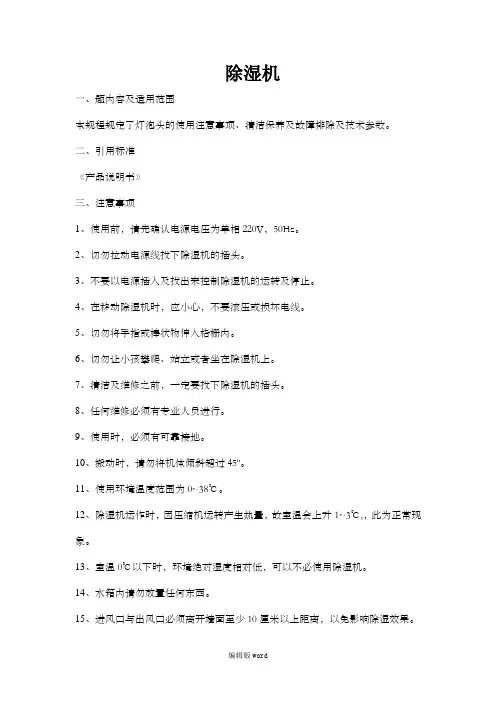

除湿机说明书
除湿机一、题内容及适用范围本规程规定了灯泡头的使用注意事项、清洁保养及故障排除及技术参数。
二、引用标准《产品说明书》三、注意事项1、使用前，请先确认电源电压为单相220V，50Hz。
2、切勿拉动电源线拔下除湿机的插头。
3、不要以电源插入及拔出来控制除湿机的运转及停止。
4、在移动除湿机时，应小心，不要滚压或损坏电线。
5、切勿将手指或棒状物伸入格栅内。
6、切勿让小孩攀爬、站立或者坐在除湿机上。
7、清洁及维修之前，一定要拔下除湿机的插头。
8、任何维修必须有专业人员进行。
9、使用时，必须有可靠接地。
10、搬动时，请勿将机体倾斜超过45º。
11、使用环境温度范围为0~38℃。
12、除湿机运作时，因压缩机运转产生热量，故室温会上升1~3℃,，此为正常现象。
13、室温0℃以下时，环境绝对湿度相对低，可以不必使用除湿机。
14、水箱内请勿放置任何东西。
15、进风口与出风口必须离开墙面至少10厘米以上距离，以免影响除湿效果。
16、工作环境请尽量密封，以增大除湿效果。
四、清洁保养1、一般保养：机体用软布擦拭，请使用中性清洁剂。
挥发油、稀释剂等可能会对机器造成伤害，所以请勿使用。
2、空气过滤网能阻碍空气中的灰尘及杂质，被灰尘和杂质阻塞的空气过滤网将会大大影响除湿机之性能，所以建议在使用期间，最好能半个月用清水清洗一次，清洗后于阴凉处吹干，再装回使用。
切不可用侵蚀性化学物品清洗或在太阳下直射，以防过滤网变形或损伤。
五、故障排除1、除湿机若发生故障，请立即切断电源从插座上拔下电源插头，检查下列事项：2、除湿机运转时，会听到制冷剂的循环声，这是正常现象。
3、出风口排除热风是正常现象。
六、技术参数（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）。
双转轮除湿机操作规程
双转轮除湿机操作规程
1.安装准备：
-在选取除湿机的位置时，应选择通风良好、湿度较高的区域，远离火源和易燃物。
-确保电源电压与除湿机的额定电压相符。
-在操作之前，应仔细阅读并理解除湿机的使用说明书。
2.开机与设定：
-按下电源开关，将除湿机接通电源。
-在显示屏上调整湿度设定值，根据实际需要设定合适的湿度范围。
-根据需要选择运行模式，例如自动模式、连续模式或定时模式。
3.操作过程中的注意事项：
-在使用除湿机时，保持房门、窗户等密闭状态，以避免外界空气进入并影响除湿效果。
-定期清洁除湿机，避免积尘、异物阻塞或减少除湿效果。
-若湿度过高或除湿机长时间未使用，请及时排净机器内的积水。
-定期清洗或更换除湿机的滤网，以确保其正常运行和良好的除湿效果。
-当除湿机工作时，不要将手指或其他物体伸入出风口或进风口。
4.注意安全使用：
-在清洁除湿机或更换滤网时，先将除湿机断电，以免发生电器意外事故。
-不要将除湿机暴露在雨水或其他液体中，以免发生电器故障或触电危险。
-如果长时间不使用除湿机，请将其断电并拔掉电源插头，以避免待机耗电或电器故障。
5.关机与维护：
-当不需要使用除湿机时，应及时关闭电源开关，断开电源插头。
-如果除湿机长时间不使用，应将其存放在干燥通风处，避免湿气侵入和机器损坏。
-定期检查除湿机的线路，确保电源线路没有断裂或磨损现象，避免电气事故。
转轮除湿原理及应用
PLC 可编程逻辑控制器（Programmable Logic Controller，PLC），它采用一类可编程的 存储器，用于其内部存储程序，执行逻辑 运算、顺序控制、定时、计数与算术操作 等面向用户的指令，并通过数字或模拟式 输入/输出控制各种类型的机械或生产过程。 PTC PTC加热器就是利用恒温加热PTC热敏 电阻恒温发热特性设计的加热器件.在中 小功率加热场合, PTC加热器具有恒温发 热、无明火、热转换率高、受电源电压 影响极小、自然寿命长、使用安全等传 统发热元件无法比拟的优势。
5 等温加湿过程 通过向空气喷蒸汽而实现。空气中增加水蒸气后，其焓和含湿量都 将增加，焓的增加值为加人蒸汽的全热量，如图中A→F过程。 （见图三-6）
6 两种不同状态空气的混合 不同状态的空气互相混合，在空调过程中是最基本、最节能的处理 过程，主要是从节省冷量或热量的角度考虑，以提高空调系统的经济 性。例如，在一次（或二次）回风系统中，经常遇到两种不同状态空 气的混合情况，新回风的混合，冷热风的混合，干湿风的混合等等。 在混合过程中，如与外界没有热、湿交换，根据质量平衡、热量平 衡和湿量平衡，如图（见图三-7）确定混合空气的状态点。 当两种不同状态的 空气混合时，混合点 在过两种空气状态点 的连线上，并将过两 状态点的连线分为两 段。所分两段线段的 长度之比与参与混合 的两种状态空气的质 量成反比，即混合点 靠近质量大的空气状 态点一端。
五
除湿工艺流程图
同时，在再生区域，另一路空气先经过再生加热器后，变成高温空 气（一般为 100-140 度）并穿过吸湿后的饱和转轮，使转轮中已吸附 的 水份蒸发，从而恢复了转轮的除湿能力；同时，再生空气因水份的蒸 发而变成湿空气；之后，再通过再生风机将湿空气排除到室外。 作为转轮吸附式除湿机，其最主要的核心部件是除湿转轮。其转轮 是由玻璃纤维和耐热的陶瓷材料作为转轮的内部支撑载体，加以特殊的 超 高效吸湿介质材料（如高效硅胶），经多道加工工艺而合成。这样， 高效的转轮加以转轮自身的特殊蜂窝结构，不仅保证了转轮与空气接触 的巨大表面积，也提高转轮的吸湿效率，增加了吸湿能力；同时，转轮 为完全可清洗的，以便除去转轮表面的一些机械污染物质，如灰， 油污 等。 后冷 / 后热：利用降温或加热，控制送风温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作说明
一、控制面板说明
1、警停按钮开关
2、人机界面（中文触摸屏）
二、电路保护
本机组采用可编程控制器和人机界面等高科技产品控制运行，能够显示各种运行参数，在电路保护上，如出现故障，人机界面将显示出故障原因。
1、HP、LP为制冷系统压力保护，其有高压(HP)与低压(LP)保护端。
若系统高压过高或低压过低，停压缩机，人机界面故障显示。
2、QS为断路器对机组提供短路和过载保护，若发生短路或压缩机运行电流过载，则切断机组供电。
3、ST为智能保护器（JTX-A），对机组提供相序保护、超温保护、排气保护。
若发生相序错误、或缺相，欠压、温升过高，压缩机不工作，人机界面故障显示。
4、SA为警停开关，当机组遇到紧急情况时，可按下此铵钮，机组停机。
5、OW为压缩机油位保护器，当压缩机油位过低（正常时，视油镜中油位应高于
1/4）时，压缩机不工作，人机界面故障显示。
6、水流量开关联锁线，用户在水路上安装水流量开关，当水流量开关联锁动作
时，切断机组运行，人机界面故障显示。
7、相序保护器，当电源进线相序不对，电源电压高于或低于380V±10%时，相
序触点断开，控制电路失电，请更改相序，或调整电压；
8、FR为热继电器，当压机或风机运行出现过载时，热继电器动作，停相应元器
件，触摸屏故障显示。
注意：因以上故障停机后，须先排除故障，然后对须手动复位的保护器件复位，并在人机界面故障显示中按复位键，故障显示消除后，过十分钟再重新开机运行。
三、开机准备
1、检查电源进线是否正确,是否接牢。
2、检查输入点是否输入正确，PLC上相应的输入点对应灯应亮。
3、检查接线是否松动，若有松动，则需拧紧。
4、检查警停开关是否打开。
5、检查人机界面（中文触摸屏）与PLC之间的传输电缆线是否连接好。
6、机组开机前，应先通过电6小时。
四、开机操作
本机组采用人机界面，使用中文触摸屏进行操作，所有操作都在人机界面上。
1、在人机界面电源接通以后，在人机操作界面上进行设定温度。
2、先设定好机组的运行参数，再进入机组运行操作界面，按开机按钮即可。
五、中文触摸屏操作说明
1、人机界面通过电以后，首先是机组的主屏显示，如图所示
画面上可查询回风温度显示、回风湿度显示、再生温度显示、前表冷温度。
画面一
点击为设备的运行状态，可查询风机、压缩机、冷凝风机、转轮等各种状态，如下所示：
画面二
2、菜单按键说明：（触摸屏采用液晶触摸显示，操作时用手指轻压轻放，严禁
用硬物或尖锐物如铅笔等在触摸屏上进行操作）
2.1 运行参数
在画面一点击菜单，画面弹出一个菜单窗口，在菜单菜单窗口中按下，画面将出现要求输入密码画面，如图所示
画面二
键盘含十个数字键,一个清除键，一个退出键，操作密码为八位数，
当输入正确密码(初始密码为1234)以后点击，画面将进入运行参数画面，如图所示
画面三
画面四
此画面设定机组压缩机运行要求的温度参数，通过画面上的数值输入器可以设定机组压缩机运行所要求的温度数值.
参数设定说明：
前表冷出风温度，前表冷出风温度带宽；
压机一、压机二根据前表冷后的温度运行的，当前表冷温度高于前表冷出风温度+前表冷出风温度带宽时，两台压缩机运行，当前表冷出风温度低于前表冷设定温度时停其中一台压机；当前表冷出风温度低于前表冷出风温度设置-前表冷出风温度带宽时，两台压机停止运行
温度设定；温度带宽；湿度设定；湿度带宽
当回风温度高于温度设定+温度带宽时，压机三、压机四全部运行，当回风温度低于温度设定时，停其中一台压机，当回风温度低于温度设定-温度带宽时两台压机全部停机，当湿度高于湿度设定+湿度带宽时，三组再生加热工作，再生加热除了湿度控制以外，再生温度也对其有影响，为避免再生温度过高，工厂参数中堆再生加热进行了控制，回风湿度低于湿度设定-湿度带宽时再生加热全部停止运行，当回风温度低于温度设置-温度带宽时后段加热投入运行，回风温度高于温度设置+温度带宽时后段加热全部停止运行。
2.1.2按，画面进入校准画面，如图所示
画面五
由于温度传感器在使用过程中测量会出现偏差，此画面可以进行温度的偏差校准。
其设定方法和参数设定中数值输入器的操作方法相同。
由于机组的运行主要依靠传感器的测量，因此校准一定要尊重事实，不可随意校准，如因用户不尊重事实，而对机组运行产生影响，责任由用户自己承担！
设定完上述参数后，按，返回菜单后，按进入机组自动运行的操作界面中，按页面提示开机。
2.2开机画面
在菜单中按下，画面自动切换到开机选择画面，如下所示：
画面五
如想开机则在界面上按即可，机组将按照内部程序自动运行。
2.3 曲线图表
在菜单中按下，画面进入记录表菜单画面，画面可选择查询项目，如下所示：
画面六
在画面六选择需要查询的项目，点击即可进入，例如点击回风温度记录，画面将进入曲线图画面，画面右侧为滑块，可以上下移动查看历史记录。
画面七
在曲线画面六按回风湿度记录，画面将转换到回风湿度记录表画面如下图：
画面八
在曲线画面按再生温度记录，画面将转换到再生温度记录表画面如下图：
画面九
画面十
按画面将返回主菜单；
2.4警报菜单
在主菜单画面中按下，画面将出现警报现有故障显示界面,如下图
画面十一
如机组出现故障停机，触摸屏弹出故障原因后，应先在机组自动运行界面上
按停机，先排除故障，然后在警报显示画面按按钮，
按纽只需要按一次即可,画面记录的故障记录将被消除，若记录不能消除则表示故障尚未排除,故障排除后再回菜单，按照正常的开机程序继续操作运行。
2.6时间菜单
在开机画面（画面六），按下，画面将出现机组运行时间的菜单，
如下图
电源敷设：自用户配电柜引入机组电控柜的电源采用交流380V，三相四线制，穿管敷设，线径在95mm2左右，零线线径为35mm2。
若配电柜离机组电控柜距离过远，则需考虑放大线径。
三相电源线进入电控箱之前须进行必要的固定（如线槽支架、管道等）
HDZ-6000-28000E转轮除湿机组使用说明书
7。
