地下室混凝土墙裂缝分析与防治
地下室外墙裂缝处理(一)2024
地下室外墙裂缝处理（一）引言：地下室外墙裂缝处理是地下室维护和保护的重要一环。
裂缝的存在可能导致墙体的渗漏和结构受损，进而影响地下室的使用和安全。
本文将从以下五个大点入手，详细阐述地下室外墙裂缝处理的方法和步骤。
一、检查与评估1. 定期检查地下室外墙裂缝2. 判断裂缝造成的原因3. 评估裂缝的危险程度4. 测量和记录裂缝的宽度、长度和深度5. 分析裂缝的发展趋势二、准备工作1. 制定修复计划和预算2. 选择适当的修复材料和工具3. 清理裂缝周围的杂物和污垢4. 防止施工现场造成其他损害5. 确定修复的时间和条件三、修复裂缝1. 表面填缝处理1.1 清理和准备裂缝表面1.2 选择合适的填缝材料1.3 填充裂缝并确保充分压实1.4 平整表面并抹平填缝料1.5 等待填缝料干燥和固化2. 强度修复处理2.1 使用增强纤维材料或钢筋增强墙体 2.2 表面增强处理2.3 施工融合材料加固裂缝2.4 钻孔注浆修复四、预防措施1. 定期检查地下室外墙状态2. 补充维护和保养3. 解决墙体周围排水问题4. 预测地下室外墙裂缝并采取相应措施5. 避免意外引起的损害和冲击五、常见问题与解决方案1. 填缝不牢固2. 裂缝再次出现3. 填缝料开裂或脱落4. 墙体结构变形5. 渗漏问题未解决总结：地下室外墙裂缝处理是一项复杂而重要的任务。
通过定期检查与评估、准备工作、修复裂缝、预防措施和解决常见问题，我们可以有效地处理地下室外墙的裂缝问题，保障地下室的稳定和安全。
同时，注意选择合适的修复材料和工具，并遵循正确的修复步骤，也是确保修复效果的关键。
地下室外墙混凝土裂缝的形成原因及防治方法
地下室外墙混凝土裂缝的形成原因及防治方法一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。
裂缝的主要原因是混凝土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。
混凝土中的水和周围的空气处于某一平衡状态，如果周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。
干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期干燥时发生的可逆收缩。
同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。
而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采用浇水养护，因此必然导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之比较小，从而导致干燥速度快，时间短。
地下室混凝土开裂通常发生在浇筑后15天内，裂缝主要集中的墙高1、2处向上下扩展，根部及顶部几乎没有，沿墙长每2～3m一道。
当然，地下室形状、设计构造、外墙长度、配筋及施工条件等都有一定的关系。
二、地下室外墙混凝土裂缝的预防措施1、设计方面：选择适当的外墙厚度，1～2层地下室宜选400～500mm厚，3～4层地下室的下两层宜选用600～800mm，厚；地下室外墙每隔3～4m设附墙或暗柱，在外墙顶部、1/2墙高处，水平施工缝处设置暗梁，加强侧墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外侧，间距≤150mm；采用冷轧带肋钢筋焊接网片或采用无粘结预应力钢筋混凝土技术，抗裂效果较明显；混凝土采用中强度（C30～C40）；留外墙垂直后浇带。
2、原材料及配合比：水泥应选用水化热较低的品种；砂采用中、粗砂。
细度模数不低于2.6；石子在满足可泵性的条件下，尽可能选择大粒径、连续级配，砂石含泥量控制在1.5％之内；混凝土中掺入适量的膨胀剂，以补偿混凝土收缩；优化配合比，在保证混凝土和易性的前提下，降低水灰比，适当提高砂率和砂比，以减少毛细孔的数量和孔径。
混凝土墙体裂缝产生的原因及对策
在建筑工程中常见的墙体结构高厚比为1/15～1/8。
主要结构形式：高层建筑地下室挡土墙和剪力墙的墙体，混凝土的强度等级常为C30～C50。
墙体混凝土内分布双排双向钢筋，模板体系常用木模板或钢模板，用穿墙螺栓固定模板，混凝土通过泵管下料，振捣密实，混凝土凝结硬化，经保温、保湿养护后，脱模形成混凝土墙体结构。
（一）垂直地面的裂缝（1）裂缝特点墙体垂直裂缝通常在拆模时或拆模后隔数日出现，相邻两裂缝间的距离2～4m，裂缝宽度0.1～0.3mm，垂直向下中间宽两端细直至消失。
当墙两侧外露在大气环境中，墙体内外裂缝呈对称分布，墙体厚度300～400mm，裂缝宽度大于0.3mm时，裂缝就贯穿了。
（2）混凝土墙体垂直裂缝形成的原因墙体结构属于薄壁结构，面积也比较大，表面温度散失也快。
混凝土是一种脆性材料，抗压强度高，抗拉强度低，拉压比在1/7～1/15之间。
混凝土强度等级大于C30，厚度为300～400mm 的墙体，墙体混凝土浇筑早期﹙1～3天﹚内部的水化热可使温度达到40℃～50℃，墙体施工时，在春、秋季节，昼夜温差变化大，白天15～20℃，夜间降温至5～10℃，此时如过早拆模，事必造成墙体内外温差超过25℃，增加混凝土开裂的几率。
因之，施工单位未根据墙体的强度等级和施工季节对模板采取保温措施，拆模过早。
墙柱变截面转角降温收缩不均匀，而未采取相应措施，是墙体裂缝的重要原因。
另一种常见的墙体裂缝，是由于一次浇筑的墙体过长。
混凝土墙体因其底部受基础约束，上部自由收缩而开裂。
因此，一般情况下，墙体浇筑长度一般不超过6米。
（3）垂直裂缝控制措施在混凝土配合比设计时，根据工程结构情况充分考虑混凝土内部温升，控制胶凝材料总量、掺合料的掺量，水胶比和浆骨比。
水泥品种的应优先选用水泥比表面积小，放热量小的中热水泥或低热水泥，用粉煤灰、矿渣粉等矿物掺合料替代部分水泥，降低混凝土水化热。
使用缓凝型高效减水剂（如萘系、脂肪族与葡萄糖酸钠、三聚磷酸钠复合），延缓水泥的水化速度，控制温升速度。
地下室剪力墙混凝土裂缝分析及控制措施
地下室剪力墙混凝土裂缝分析及控制措施地下室剪力墙是一种常见的结构形式，具有抗震性能好、刚度高、构造简单等优点。
然而，在地下室剪力墙的使用过程中，由于受到地震、温度、荷载等因素的影响，常常会出现裂缝问题。
本文将分析地下室剪力墙混凝土裂缝的原因，并提出相应的控制措施。
1.构造缺陷。
施工过程中，如果墙体混凝土浇筑不均匀或存在冷缝、夹渣等问题，易导致剪力墙产生裂缝。
2.温度变化。
地下室深埋于地下，在不同的季节和气温变化下，墙体可能因温度的不均匀收缩而产生裂缝。
3.地震荷载。
地下室剪力墙的主要目的是抵抗地震荷载，但在地震发生时，剪力墙可能承受巨大的剪切力和弯矩，从而导致裂缝的产生。
为了控制地下室剪力墙混凝土裂缝的产生，下面提出以下几个措施：1.加强施工质量。
墙体混凝土浇筑时，要保证均匀且完整，尽量避免构造缺陷。
施工过程中还应注意控制浇筑的温度和湿度，避免过早脱模。
2.控制温度变化。
在地下室剪力墙的设计和施工中，要考虑到季节、气温等因素对墙体的影响。
可以采用增加伸缩缝、使用隔热材料等方式来控制温度变化，减少墙体裂缝的产生。
3.增加钢筋配筋。
在设计地下室剪力墙时，可以适当增加钢筋配筋的数量和强度，提高剪力墙的抗震性能，减少裂缝的产生。
4.增加剪力墙的宽度。
增加剪力墙的宽度可以提高墙体的刚度，减少墙体的变形和裂缝的产生。
5.定期检测和维护。
在地下室剪力墙的使用过程中，定期对墙体进行检测和维护，及时修补和加固已有的裂缝，防止其扩大和发展。
综上所述，地下室剪力墙混凝土裂缝分析及控制措施主要包括加强施工质量、控制温度变化、增加钢筋配筋、增加剪力墙宽度以及定期检测和维护等方面。
通过合理的设计和施工，优化结构的抗震性能，可以有效地减少裂缝的产生，提高地下室剪力墙的使用寿命和安全性。

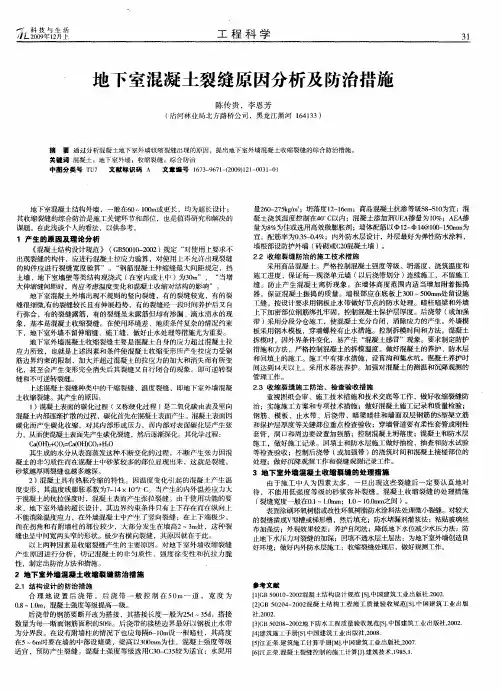

地下室混凝土裂缝原因分析及防治措施
量２ ０ ２ ５ｇｍ ；坍落度 １— ６ｍ；商 品混凝土抗渗等级ｓ 一 １为宜 ；混 ６ — ７ｋ／ ２ １ｃ ８Ｓ０ 凝土浇筑温度控制在４ 。 以内；混凝土添加剂Ｕ Ａ Ｏｃ Ｅ 掺量为１％； Ｅ 掺 ０ Ａ Ａ 量为８ 为佳或选用高效微膨胀剂；墙体配筋 以中ｌ一 ４ ０ －５ ｍ 为 ％ ２ 中１ ＠１０ １０ ｍ 宜 ，配筋率为０３— ． ．５０４ ％；内外防水层设计 ，外层最好为弹性防水涂料 ， 墙根部设防护外墙 （ 砖砌或ｃ Ｏ ２混凝土墙 ）。
１ 产 生的原 因及 理论 分析
《 混凝土结构设计规范 》 （ Ｂ ０ １ ２０ ） Ｇ ５０ ０ ０ ２ 规定 “ － 对使用上要求不 出现裂缝的构件 ，应进行 混凝土拉应力验算 ， 对使用上不允许 出现裂缝 的构件应进行裂缝宽度验算”。 “ 钢筋混凝 土伸缩缝最 大间距规定 ，挡 土墙 、地下室墙壁等类结 构现浇式 （ 在室 内或土 中 ）为３ ｍ” ， “ ０ 当增
其生成的水分从表面蒸发这种不断变化的过程 ，不 断产生张力因混 凝土 的非 匀 质性 而在 混 凝 土 中砂 浆 较 多 的 部 位 显 现 出来 ，这 就 是 裂 缝 。 砂浆越厚则裂缝也越多越深。 ２）混凝土具有热胀冷缩的特性 。因温度变化引起 的混凝 土产生温 度变形 ，其温度线膨胀系数为７ １ — ４×ｌ１ 。当产生 的内外温差应力大 ０ ｃ 于混凝土的抗拉强度时 ， 混凝土表面产生张拉裂缝 。由于使用功能的要 求 ，地下室外墙 的超长设计 ，其边界约束条件只有上下存在而在纵向上 不能消除温度应力 ，在外墙混凝土 中产生了竖向裂缝 ；在上下端极少 ， 而在拐角和有附墙柱的部 位较少 ，大部分发生在墙高２～３ ｍ处 ，这种裂 缝也呈中间宽两头窄的形状 。极少有横 向裂缝 ，其原因就在于此。 以上两种因素是收缩裂缝产生的主要原 因。对地下室外墙收缩裂缝 产 生 原 因进 行 分 析 ，切 记 混 凝 土 的非 匀 质性 、强 度 徐 变 性 和 抗 拉 力 脆 性 ，制定出防治方法和措施 。
地下室混凝土防裂及裂缝处理措施
地下室混凝土防裂及裂缝处理措施1.混凝土配合比设计：在地下室混凝土结构设计中，要根据地下室的使用要求以及环境条件，合理设计混凝土的配合比，选择适当的水胶比、使用合适的水泥标号、添加适量的减水剂和粉煤灰等措施，提高混凝土的抗裂性能。
同时，可采用复合材料等增加混凝土的拉伸强度。
2.增加混凝土的抗裂措施：可以在混凝土浇筑前，采用喷雾胶涂或喷雾湿短刷涂等方法，在混凝土表面形成一层防水保护层，增加混凝土的密实性和抗渗性，减少水分的渗透和外界环境对混凝土的侵蚀。
3.控制混凝土的收缩和开裂：混凝土在干燥过程中会产生收缩，如果没有采取相应的控制措施，就会发生开裂。
因此，可以采用加纤维和减少水胶比的方法，控制混凝土的收缩，并采用隔板、铰缝或预应力技术等方式，对混凝土结构进行分块施工和预应力控制。
4.裂缝处理措施：一旦地下室混凝土出现裂缝，需要及时采取措施进行处理，防止裂缝的扩大和渗水。
可采用填充材料填充裂缝，如聚氨酯密封胶等，对裂缝进行封堵；如果裂缝较宽或较严重，可以采用灌浆技术进行修补，如水泥砂浆灌浆、聚氨酯灌浆等。
5.加强地下室防水层：地下室混凝土结构的防水层是防止地下水渗透和地下室结构受潮的重要保护措施。
可以采用涂料、卷材、喷涂等方式进行防水处理，防止地下水从结构裂缝渗透进来。
6.地下室环境调控：地下室环境潮湿、温度变化大，会对混凝土结构造成一定程度的影响。
因此，要合理调节地下室的环境湿度和温度，避免大范围、频繁的湿热和干燥，以减少混凝土的收缩和开裂。
总之，地下室混凝土防裂及裂缝处理措施的核心是从混凝土配合比设计、增加混凝土的抗裂措施、控制混凝土的收缩和开裂、裂缝处理、加强地下室防水层以及地下室环境调控等多个方面综合考虑，从而确保地下室混凝土结构的安全可靠。
同时，在工程施工中，要加强施工管理，确保混凝土的质量和施工工艺的符合，以提高地下室混凝土结构的抗裂性能和使用寿命。
地下室砼外墙开裂的原因及预防措施
地下室砼外墙开裂的原因及预防措施一、原因分析：1、地下室墙体薄弱：地下室墙体厚度不够或设计不合理，承受不住地下水的压力，导致墙体开裂。
2、材料影响：使用的混凝土质量不达标，如水泥标号低、砂石质量差等，导致混凝土的抗渗性能和抗裂性能不足。
3、施工不当：施工时没有按照设计要求进行，例如施工缝处理不当、振捣不密实等，导致墙体出现裂缝。
4、环境因素：地下室周围的环境变化，如地下水位上升、地面沉降等，也会导致墙体开裂。
二、预防措施：1、优化设计：在设计地下室墙体时，应考虑地下水的压力和地质条件等因素，合理设计墙体的厚度和强度。
2、提高材料质量：选择优质的水泥、砂石等材料，保证混凝土的质量和抗渗性能。
3、规范施工：严格按照设计要求和施工规范进行施工，确保施工缝处理得当、振捣密实。
4、加强养护：在混凝土浇筑完成后，及时进行养护，防止墙体出现裂缝。
5、控制环境因素：在施工前应了解地下水位和地质情况，采取相应的措施控制地下水位上升和地面沉降等环境因素。
地下室砼外墙开裂的原因有很多，但只要在设计、材料、施工等方面采取相应的预防措施，就可以有效地减少墙体开裂的可能性。
在施工过程中应加强监测和养护，及时发现和处理问题，确保地下室的安全使用。
地下室外墙裂缝原因分析及处理措施一、引言随着地下空间的广泛利用，地下室外墙的裂缝问题成为了建筑工程中一个重要的问题。
裂缝不仅影响建筑物的美观，更严重的是，它们可能导致漏水、结构安全等问题。
因此，对地下室外墙裂缝的原因进行分析，并采取适当的处理措施是十分重要的。
二、地下室外墙裂缝的原因分析1、温度变化：由于地下室外墙长期处于阴暗潮湿的环境中，其内部温度和外部温度差异较大，导致墙体的热胀冷缩效应。
当温度变化过大时，墙体材料可能产生裂缝。
2、土壤压力：在地下，土壤压力是一个不可忽视的因素。
土壤压力可能会使地下室外墙产生裂缝。
特别是在雨水丰富或地下水位较高的地区，土壤压力可能增加裂缝的风险。
地下室裂缝渗漏防治措施总结
施工因素
施工过程中可能存在的混 凝土浇筑不密实、施工缝 处理不当等问题，也是导 致裂缝渗漏的重要原因。
材料因素
混凝土等建筑材料的质量 问题，如收缩率过大、抗 渗性能不足等，也可能导 致裂缝渗漏现象的发生。
02
地下室裂缝渗漏防治措施
设计阶段防治措施
结构设计优化
在进行地下室结构设计时，应充 分考虑地质条件、荷载分布等因 素，合理布置钢筋，避免因受力
地下室裂缝渗漏会导致建筑物结 构安全性和耐久性下降，影响居 住和使用功能，甚至可能引发安
全事故。
地下室裂缝渗漏的防治需要从施 工质量控制、材料选择、设计优 化等方面入手，采取综合防治措
施。
对策建议
提高公众意识
加强地下室防水工程重要性的宣传教育， 提高公众对地下室防水工程的认识和重视 程度。
加强施工质量控制
度在3-5cm之间。
渗漏情况
裂缝导致地下水渗入地下室， 对商业设施造成影响。
防治措施
采用防水涂料和防水卷材对地 下室顶板进行防水处理，同时
对裂缝进行注浆处理。
处理效果
经过防水和注浆处理后，地下 室顶板裂缝得到有效封堵，渗
漏问题得到解决。
案例三：某地铁站地下室裂缝渗漏防治
裂缝描述
地铁站地下连续墙出现多条裂 缝，宽度在3-5mm之间，深度
严格控制施工过程，确保混凝土浇筑、振 捣、养护等环节符合规范要求，提高结构 自防水性能。
选用优质防水材料
选用耐久性好、防水性能优良的防水材料 ，如高分子防水卷材、防水涂料等，并确 保施工质量。
加强维护管理
定期检查地下室防水设施，及时发现和处 理渗漏问题，防止裂缝扩大和渗漏加剧。
设计优化
在设计阶段应充分考虑地下室防水要求， 采取合理的排水措施，优化结构形式，减 少裂缝产生的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某工 程位 于钱塘 江 北岸 ，距 离钱 塘江 大 约ｌ Ｏ Ｏ ｍ。地 下 一 层 （ 局 部 三 层 ） ，地 上２ ６ 层 。基 础深 度一 ９ ． ７ ～一１ ４ ． ７ ｍ ，基 础 结构 为 钢筋 混凝 土灌 注桩 和筏 板基 础 ，周 围采 用三 面 围护桩 ，一 面 （ 南面 ）大 放坡 ，围护采 用 止水 帷幕 （ 即三轴 搅拌 桩 ）和钢 筋混 凝 土灌 刘景雷 高世 峰 潘 迪 注 围 护桩 ，承 台厚 度 １ ３ ０ ０ ａｍ ～２ ｒ ０ ０ ０ ｍｍ ， 中 国联 合 工程 公 司 ， 浙 江杭 州 ５ １ ０ ０ ２ ２ 底 板厚 度７ ５ ０ ｍｍ ～１ ６ ０ ０ ａｍ。塔 楼结 构 采用 ｒ Ｃｒ ａ ｃ ｋ ｓ ｉ ｎ ｂ ａ ｓ ｅ ｍｅ ｎ ｔ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｗａ ｌ ｌ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ ｐ ｒ ｅ ｖ ｅ ｎ ｔ ｉ ｏ ｎ 框架一 简 体 剪 力墙 结 构 、板 楼 采 用框 架 一 剪 Ｌｉ ｕ Ｊ ｉ ｎ ｇｌ ｅｉ ， Ｇａ ｏ Ｓｈｉ ｆ ｅ ｎ ｇ， Ｐ ａ ｎ Ｄｉ 力墙结 构 。 Ｃｈ ｉ ｎ ａ Ｕ ｎ ｉ ｔ ｅ ｄ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｃｏ ｒ ｐ ｏ ｒ ａ ｔ ｉ ｏ ｎ Ｚｈ ｅ ｊ ｉ ａ ｎ ｇ， Ｈ ａ ｎ ｇ ｚ ｈ ｏ ｕ， ５ １ ００ ２ ２ 地 下 室 原 设 计 的 后 浇 带 间 距 约 为 ４ ０ ｍ ～６ ０ ｍ （ 如 图１ ） 。地 下 室 结 构 ：地 ２． ８ ｍ ～ ３． ２ ｍ。 摘 姜 下二层层高３ ． ７ ｍ ，地 下 一 层 层 高 ６ ｍ （ 局 本文根据 工 程实 际情 况 ，对混 凝土 裂缝 的特 （ ３） 地 下 室 外 墙 中 ， 两 柱 中 间 部夹层２ ． ９ ｍ） 。 地 下 室 外 墙 厚 度 ４ ０ ０ ｍｍ 征 和主要 原 因进 行 了较 全 面的分析 ，针 对地 位 置 存 在 一 条 上 下 贯 通 ， 且 宽 度 约 为 和 ３ ５ Ｏ ｍｍ两 种 ，原 配 筋 采 用 双 向 两 层 配 下 室 外 墙 易 产 生 裂缝 提 出 了预 防 措 施 和 补 救 ０． ２ ａｍ ～０ ｒ ． ３ ａｍ的裂缝 。 ｒ 置 ：竖 向钢 筋 为 中 １ ４ ＠１ ５ ０ ，水 平 钢 筋 为 措 施 ： 加 强 优 化 设 计 ，增 强 混 凝 土 的 抗 裂 能 （ ４ ）在设 置 后 浇带 处 和 外墙 转 角 处一 中ｌ ８ ＠１ ５ Ｏ 、 中ｌ ６ ＠ｌ ５ ０ 、 中ｌ ４ ＠１ ５ ０ 三种 。 力 减 少约束 ；组 织合理 顶板 和 外 墙施 工 于２ ０ ０ ９ 年１ 月底 完 混凝 土温 差和 收缩 ， 发现 裂缝后 ，根据 裂缝 （ ５ ）随 着施 工 的进 展 ，裂 缝 的数 量 增 毕 ，经过 春 节假 期 ，２ 月底 开工 ，拆 模发 现 特 征进 行 有 效修 补 ，从 而克服 混凝 土 开 裂的 多及 宽 度的发 展 同混凝 土暴 露在 大气 中的 时 外 墙 存在 大量 的 裂缝 ，间距 ２ ｍ ～３ ｍ存在 一 质 量通 病 。 间长 度有 关 。 条 ，且在 外墙 柱子 附近 和 两柱 间 中心 位 置裂 （ ６ ）地 下 室土 方 回填 后 ，只有 少 量 的 缝较 为 突 出， 长度延 伸 下楼板 ，裂缝宽 度 关 键词 地 下 室 ；混凝土 ；裂缝 ；聚氨酯 裂缝 会渗 漏水 ，一 股水 量不 大 。 多为小 于０ ． ２ ｍｍ。 Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ３ ． ２预 防措 施 Ｂａ ｓ ｅ ｄ ｏ ｎ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｌ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ｓ ｉ ｔ ｕ ａ ｔ ｉ ｏ ｎ ，ｔ ｈ ｅ ２地下室墙体裂缝产生的原因 ３ ． ２ ． １优化 设计 ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｊ ｓ ｔ ｊ ｃ ｓ ｏ ｆ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｃ ｒ ａ ｃ ｋ ｓ ａ ｎ ｄ ｔ ｈ ｅ ｍａ ｉ ｎ （ １ ）设 计原 因 （ １ ） 以” 代 换 ”外 墙 钢筋 配 置 抵抗 混 ｒ ｅ ａ ｓ ｏ ｎ ｓ ｗｅ ｒ ｅ ｍｏ ｐ ｅ ｃ Ｏ ｍｐ ｒ ｅ ｈ ｅ ｎ ｓ ｉ ｖ ｅ 】 ｙ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ． Ⅸ 混凝 土 结构 设 计规 范 （ Ｇ Ｂ ５ ０ ０ １ ０ － 凝 土 裂缝 Ｅａ ｓ ｙ ｔ ｏ ｐ ｒ ｏ ｄ ｕ ｃ ｅ ｃ ｒ ａ ｃ ｋｓ ｆ ｏ ｒ ｔ ｈ ｅ ｂ ａ ｓ ｅ ｍｅ ｎ ｔ ｗ ａ ｌ Ｉ ， ２ ０ ０ ２ ）规定现 浇 钢筋混 凝 土墙 体伸缩 缝 的最 根 据 施 工经验 ， 水平 钢 筋 间距 为 １ ５ ０ ａｍ ｒ Ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｐ ｕ ｔ ｓ ｆ ｏ ｒ ｗａ ｒ ｄ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ａ ｐ Ｉ ｒ ｅ ｖ ｅ ｎ ｔ ｉ ｖ ｅ 大 间距 ２ ０（ 露天 ） ～３ ０（ 室 内或土 中 ） ，但 的混 凝土墙 体极 易 产生竖 向裂缝 ，在 两个 构 ｍｅ ａ ｓ ｕ ｒ ｅ ｓ ａ ｎ ｄ ｒ ｅ ｍｅ ｄ ｉ ａ 】 ｍｅ ａ ｓ ｕ ｒ ｅ ｓ ：Ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ｅ ｎ ｉ ｎ ｇ 在 实 际的设 计 中 ，远 远超 过这 个数 值 （ 如图 件配 筋率 相 同的情 况下 ，采 用小 直径 、小 间 ｔ ｈ ｅ ｏ ｐ ｔ ｉ ｍａ ］ｄ ｅ ｓ ｉ ｇ ｎ ｔ ｏ ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｃ ｒ ａ ｃ ｋ ｍｇ １ ）。伸 缩 缝 间距 过 大 ，但 地 室 墙 体 的水 距 钢 筋 配 置 可提 高钢 筋混 凝土 外墙 的 极 限 ａ ｎ ｄ ｒ ｅ ｄ ｕ ｃ ｅ ｃ ｏ ｎ ｓ ｔ ｒ ａ ｉ ｎ ｔ ｓ ；Ｏ ｒ ｇ ａ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｒ ｅ ａ ｓ ｏ ｎ ａ ｂ ｌ ｅ 平 钢筋 仍按 构造 钢 筋配 置 ，这 是地 下室 墙体 抗 拉 变 形 能 力 。 经过 分 析 建议 水 平 钢 筋 采 ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｍａ ｉ ｎ ｔ ｅ ｎ ａ ｎ ｃ ｅ ｔ ０ ｒ ｅ ｄ ｕ ｃ ｅ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ 较 易开 裂 的原 因 。 用 小 直 径 、小 间 距 的 配 筋 方 式 ，钢 筋 间 距 ａ ｎ ｄ ｓ ｈ ｒ ｉ ｎ ｋ ａ ｇｅ ｏ ｆ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ； ａ ｎ ｄ ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ （ ２ ）材料 原 因 １ Ｏ Ｏ ｍｍ为宜 ，经 设 计 统 ～ 按等 截 面 原 则 代 ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｊ ｓ ｔ ｉ ｃ ｓ ｏ ｆ ｃ ｒ ａ ｃ ｋ． ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｒ ｅ ｍｅ ｄ ｉ ａ ｔ ｉ ｏ ｎ 混 凝土 骨 料原 材料 质量 不 良 ，配 合 比不 换 将 ① １ ８ ＠１ ５ ０ 改 为 中１ ６ ＠ｌ Ｏ ０ ， 中１ ４ ＠１ ５ Ｏ ｉ Ｓ ａ ｄ ｏ ｐ ｔ ｅ ｄ ． ｔ ｈ ｕ ｓ ｔ ｏ ｏ ｖ ｅ ｒ ｃ ｏ ｍｅ ｑ ｕ ａ ｌ ｉ ｔ ｙ ｄ ｅ ｆ ｅ ｃ ｔ ｓ ｏ ｆ 当 、 ＨＥ Ａ 微 膨 胀 剂 的 掺加 量 的 比例 不 满 足 改 为 中 １ ２ ＠１ ｏ ０ ，如 果钢 筋 已 经绑 扎 的令 附 ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ 设计 要求 、泵送 混凝 土 的塌落 度控 制差 或水 加筋 为 中 １ ０ ＠ｌ ５ ０ 。 Ｋｅ ｙｗｏ ｒ ｄ ｓ 泥用量 过 多 ，施工过 程 中任意 加水 等 。 （ ２ ）增 加膨 胀加 强带 ｂ ａ ｓ ｅ ｍ ｅ ｎ ｔ ；ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ； ｃ ｒ ａ ｃ ｋ ｓ ；ｐ ｏ ｌ ｙ ｕ ｒ ｅ ｔ ｈ ａ ｎ ｅ （ ３ ）地下 室墙 体暴 露时 间 混 凝 土 墙 体 裂 缝 与墙 体 长 度 有 关 ，长 土是混 凝 土最 佳的 养护 介 质 ，地 下室 外 度越 长 受温 度干缩 变 形影 响越 大 ，产生 的 可 随 着 我 国 经 济 的 快 速 发 展 ，土 地 利 用 墙拆 模后 及时 回填 是控 制混 凝土 早期 、 中期 能 性就 越 多 ，建议 每 ２ ０ ｍ ～３ ０ ｍ设置 一 条后 牢越来 越 高 ，地 下人 防 、车库 、商场等 的要 开 裂的有 利 因素 。但 目前 由于地 下室 施工 需 浇 带 。 经设 计 同意 增Ｊ ｍ３ 条 膨胀 加 强 带 ，确 求 ，地 下 室的开 发和 利 用更加 普遍 ，同时设 做 外防水 层或 其他 一些 原 因 ，常常拆 模后 长 保 每２ ０ ｍ ～３ ０ ｍ设 置一 条 膨胀 加 强带 （ 如图 计 向着宽 度 、深 度越 来越 大 发展 。地 下室外 时 间暴露 于大 气 中 ，这 类薄 而长 的结 构对 温 ２ ） 。 墙 因采用 商 品混 凝土 ，受到 自身材 料非 均 质 度 、湿 度变化 较敏 感 ，常 因附 加的温 度收 缩 （ ３ ）增强混 凝土 的抗 裂性 能 特 性 的 限 制 ，在 外 荷载 和温 度 、 收缩 、 膨 应 力导 致墙体 开 裂 。伸缩缝 的设 置是 按 照埋 地 下 二层发 现外 墙存 在裂 缝后 ，在 地 下 胀 、＿ ， ｉ 均 匀沉 降等 因素 的作 用下 ，容 易产 生 入 土 中或室 内设计 。但 长时 间暴露 在大 气中 层 （ 含夹 层 ）混凝 土 配料过 程 中 ，将 地 下 裂缝 。根 据不 同 的工程 ，研 究的 内容 和方 式 是 导致 产生 裂缝 的主 要原 冈 。 室 内外 均 采 用 ＨＥ Ａ混 凝土 膨 胀 剂 ，地 下 室 也 不 同 。这 些 裂缝 轻 者 导致渗 漏 ，重者 外墙添 加 聚丙烯 纤维 丝５ ０ ＫＧ ／ ｍ �
