数控定梁龙门式铣镗床技术参数及商务要求
数控定梁龙门式铣镗床技术参数及商务要求一、机床名称产品名称：数控定梁龙门式铣镗床二、机床用途数控定梁龙门式铣镗床机床是横梁固定、工作台移动、龙门框架式加工中心。
是充分发挥传统优势的基础上，吸收消化国际先进技术，应是自主开发研制的一种高效率、高精度、高可靠性的先进设备。
机床是必须是采用三维同步设计，FEM有限元分析等一流研发手段，合理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定可靠。
机床技术指标和配置国内领先，产品结构和工艺成熟，质量稳定可靠。
机床主要用于精密复杂曲面模具及零件的加工，满足铣，钻，攻，镗等工序，2D或3D复杂曲面的加工。
满足各类有色金属材料的粗、精加工。
系统刚性好，可靠性好，精度高，寿命长。
机床主轴端面配备有手动安装铣头的连接板，极大地扩展机床的使用范围，满足我单位生产加工复杂零件的需求。
选配双向直角铣头。
机床各坐标轴定义如下：1、X轴：工作台的左右移动为X轴。
2、Y轴：主轴箱在横梁上的前后移动为Y轴。
3、Z轴：滑枕上下移动为Z轴。
三、机床主要技术参数要求序号项目参数1 工作台尺寸（宽度×长度）2000mm（宽度）×4000mm（长度）2 工作台最大承重 20T3 T型槽尺寸11个－28mm 基准T型槽尺寸28H74 双立柱有效宽度2700mm5 主轴端面至工作台面最小距离200mm6 *各轴行程*X轴：4200mm (工作台左右行程) *Y轴：2600mm (主轴箱前后行程) *Z轴：1200mm （滑枕上下行程)7 *数控系统主轴电机功率： 22/30Kw （30min）主轴最大输出扭矩：770/1050Nm主轴转速范围： 40～5000rpm滑枕截面尺寸： 435×445mm主轴变速级数：两档无级(1:1,1:5.5) 主轴变速齿轮箱：ZF（2K250）主轴箱平衡方式：双缸液压平衡主轴冷却方式：恒温油箱强制制冷主轴锥孔：ISO No50*机床定位精度（GB/T 20957.4-2007标准）X轴： 0.024mm(闭环) Y轴： 0.020mm(闭环) Z轴： 0.014mm(闭环)9 *机床重复定位精度（GB/T 20957.4-2007标准）X轴： 0.015mm(闭环)Y轴： 0.014mm(闭环)Z轴： 0.012mm(闭环)10 使用刀柄标准MAS403（45°） BT5011 使用拉钉型号P50T－112 各坐标轴快速移动速度X/Y/Z：10000mm/min13 各坐标轴切削进给速度范围X/Y/Z：1～8000 mm/min14 机床重量 55T15 电源要求72KVA3～AC380V+10%-15%+PE+N，50Hz±1Hz 接入电缆由用户负责16 气源要求压力范围：0.5～0.7Mpa （5～7公斤/厘米）流量：150升/分气源输入端:外径φ12mm的PU软管由用户接入17 机床外形 (宽度×高度)7265mm(宽)×6147mm(高) 机床外形 (长度) 10200mm18 铣头配：双向直角铣头四、机床供货范围要求序列名称备注1 主轴恒温冷却系统2 主轴两档无级变速齿轮箱3 中央集中自动润滑系统4 脚踏松刀开关5 主轴吹气清洁装置6 双侧刮板式切屑输送器7 尾部链式排屑输送机及集屑车8 RS-232接口及USB接口9 刚性攻丝功能10 全套机床调整垫铁及地脚螺钉11 工作状态三色警示灯12 机床照明工作灯13 三轴FAGOR直线光栅尺全闭环14 冲削气枪15 操作部防护罩五、机床的结构及性能特点要求1、床身及工作台部机床床身、工作台等大件均采用优质树脂砂造型、优质铸铁铸造，使机床得到高刚性和长久稳定的精度。
龙门铣床技术规格书
龙门铣床技术规格书嘿，朋友们！今天咱来聊聊龙门铣床这厉害的家伙。
你说这龙门铣床啊，就像是个超级大力士，能把那些又大又硬的工件摆弄得服服帖帖。
它那庞大的身躯往那儿一立，就透着一股稳如泰山的气势。
想象一下，一个巨大的工件摆在面前，一般的机器可能还真有点犯怵，但龙门铣床可不怕。
它就像一个经验丰富的大厨，面对各种食材都能游刃有余地处理。
不管是要给工件铣个平面，还是挖个槽，或者做些更复杂的加工，它都能轻松搞定。
咱再说说它的精度，那可真是高得没话说呀！就好比是神枪手，指哪打哪，绝不含糊。
这精度高了，加工出来的东西质量自然就好，让人用着放心。
而且啊，龙门铣床还特别耐用。
你想想，它天天和那些硬家伙打交道，要是没点真本事，能撑得住吗？这就跟咱人一样，身板结实才能经得住事儿。
你知道吗，有了龙门铣床，好多原本很难的加工任务都变得简单多了。
它就像是一把万能钥匙，能打开各种技术难题的大门。
这可给咱制造业带来了多大的助力啊！它工作起来的时候，那嗡嗡的声音，仿佛是在唱着一首有力的歌。
看着工件在它的操作下一点点变成我们想要的样子，那种成就感简直爆棚。
有人可能会问了，这么厉害的机器，操作起来会不会很难啊？嘿，其实也没那么难。
只要你认真学，很快就能上手。
就像学骑自行车一样，一开始可能有点别扭，但多练几次不就会了嘛。
总之，龙门铣床这玩意儿，真的是制造业的一大宝贝。
它的存在让我们的生产变得更加高效、精确。
有了它，我们就能造出更多更好的产品，为我们的生活添彩。
咱可得好好珍惜这个厉害的家伙，让它为我们创造更多的价值，大家说是不是这个理儿呀！原创不易，请尊重原创，谢谢!。
数控龙门铣床加工中心技术参数
线性导轨；
不锈钢导轨防护、Y向帘式防护；
产Z向液压平衡站；
集中自动润滑系统；
M65数控系统，三菱交流伺服系统。
置：
闭防护罩;
速器;
式铣头,
第四轴;
循环恒温系统;
排屑系统；
液系统；
热交换器；
断电系统；
稳压器；
UC,西门子数控系统。
参数以三菱系统为标准,其它系统的具体参数以合同为主。
司对产品规格,设计特性均不断研究改进,上述参数若有更改,恕不另行通知.。
ＤＴ－Ｐ
９９９９９９９
面议
1.树脂砂铸件;
2.台湾产滚珠丝杆及精密锁紧螺母;
3.台湾产增压缸；
4.台湾产油漆;
5. 台湾产带轴及皮带;
6.进口轴承；
7.台湾产主轴；
8.进口联轴器
9.进口线性导轨；
10.X向不锈钢导轨防护、Y向帘式防护；
11.台湾产Z向液压平衡站；
12.中央集中自动润滑系统；
13.三菱M65数控系统，三菱交流伺服系统。
选择配置：
1.全封闭防护罩;
2.ZF减速器;
3.齿轮式铣头,
4.加装第四轴;
5. 主轴循环恒温系统;
6.自动排屑系统；
7.切削液系统；
8.电柜热交换器；
9.自动断电系统；
10.电源稳压器；
11.FANUC,西门子数控系统。
龙门数控铣床的型号【大全】
龙门数控铣床中心各大基础件采用高强度孕育型合金树脂铸铁，加工前后均经过多次时效处理，整机具有良好的刚性、抗震性和精度保持性。
高刚性的龙门式框架结构，工作台移动式，整机结构紧凑，布局合理，美观大方。
适用于模具、汽车、航天、机车、包装机械、纺织机械等行业的精密加工，可自动完成铣、镗、钻、攻等多工序的加工要求。
那么龙门数控铣床有哪些型号呢？型号行程工作台过宽1300*900*700 1400*700 1000XK1390龙门数控铣床1600*1200*800 1800*900 1200XK1610龙门数控铣床2000*1200*800 2100*960 1400定义龙门铣床简称龙门铣，是具有门式框架和卧式长床身的铣床。
龙门铣床上可以用多把铣刀同时加工表面，加工精度和生产效率都比较高，适用于在成批和大量生产中加工大型工件的平面和斜面。
数控龙门铣床还可加工空间曲面和一些特型零件。
区别龙门铣床的外形与龙门刨床相似，区别在于它的横梁和立柱上装的不是刨刀刀架而是带有主轴箱的铣刀架，并且龙门铣床的纵向工作台的往复运动不是主运动，而是进给运动，而铣刀的旋转运动是主运动。
结构龙门铣床由门式框架、床身工作台和电气控制系统构成。
门式框架由立柱和顶梁构成，中间还有横梁。
横梁可沿两立柱导轨作升降运动。
横梁上有1～2个带垂直主轴的铣头，可沿横梁导轨作横向运动。
两立柱上还可分别安装一个带有水平主轴的铣头，它可沿立柱导轨作升降运动。
这些铣头可同时加工几个表面。
每个铣头都具有单独的电动机（功率最大可达150千瓦）、变速机构、操纵机构和主轴部件等。
卧式长床身上架设有可移动的工作台，并覆有护罩。
加工时，工件安装在工作台上并随之作纵向进给运动。
龙门铣床还有一些变型以适应不同的加工对象。
龙门镗铣头①龙门镗铣床：横梁上装有可铣可镗的铣镗头，其主轴（套筒或滑枕）能作轴向机动进给并有运动微调装置,微调速度可低至5毫米/分。
可进行镗孔及铣削作业。
如图《龙门镗铣头》所示。

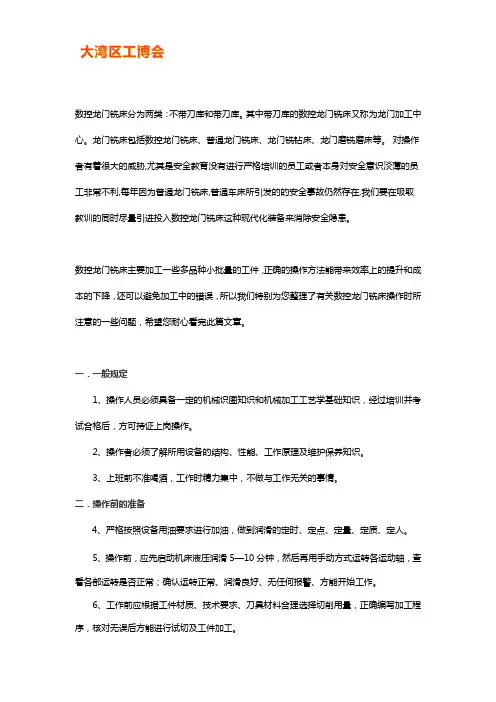

龙门数控铣床操作方法及步骤【图解】
数控龙门铣床分为两类：不带刀库和带刀库。
其中带刀库的数控龙门铣床又称为龙门加工中心。
龙门铣床包括数控龙门铣床、普通龙门铣床、龙门铣钻床、龙门磨铣磨床等。
对操作者有着很大的威胁,尤其是安全教育没有进行严格培训的员工或者本身对安全意识淡薄的员工非常不利,每年因为普通龙门铣床,普通车床所引发的的安全事故仍然存在,我们要在吸取教训的同时尽量引进投入数控龙门铣床这种现代化装备来消除安全隐患。
数控龙门铣床主要加工一些多品种小批量的工件，正确的操作方法能带来效率上的提升和成本的下降，还可以避免加工中的错误，所以我们特别为您整理了有关数控龙门铣床操作时所注意的一些问题，希望您耐心看完此篇文章。
一．一般规定1、操作人员必须具备一定的机械识图知识和机械加工工艺学基础知识，经过培训并考试合格后，方可持证上岗操作。
2、操作者必须了解所用设备的结构、性能、工作原理及维护保养知识。
3、上班前不准喝酒，工作时精力集中，不做与工作无关的事情。
二．操作前的准备4、严格按照设备用油要求进行加油，做到润滑的定时、定点、定量、定质、定人。
5、操作前，应先启动机床液压润滑5—10分钟，然后再用手动方式运转各运动轴，查看各部运转是否正常；确认运转正常、润滑良好、无任何报警、方能开始工作。
6、工作前应根据工件材质、技术要求、刀具材料合理选择切削用量，正确编写加工程序，核对无误后方能进行试切及工件加工。
7、在开动机床各运动轴时，应注意观察周围环境有无障碍物，确认安全后方能开动。
三．操作8、禁止两人或多人同时操作，严禁超负荷、超规范使用设备。
9、主轴变档必须在停车状态下进行，如果齿轮位置挂不上，可将电机点动一下，停机后，再进行换档，直到正确10、在调整对刀时，刀具距离加工面50mm内不得使用快速，应使用手动对刀。
当机床各运动轴距离极限位置100mm处，不得再使用快速移动。
11、严禁在切削过程中停止主电机。
停止主轴应先停自动走刀，退出刀具，降低转速，方能停车。
重型龙门铣床参数
∙ 主要参数介绍 机床型号XKA2420 XKA2425 XKA2430 XKA2440 工作台工作面积(宽x 长) mm 2000x4000 2500x5000 3000x6000 4000x8000 立柱间距mm 2500 3000 3500 4500 工作台T 型槽宽度 mm 36工作台T 型槽数量 9 11 13 13 工作台纵向行程(X) mm 4400 5400 6700 8720 溜板横向行程(Y)mm3200 3700 4200 5200 滑枕镗铣头垂向行程(Z) m m 1000/1250/1500任选主轴端面至工作台面 mm <2000 <2000 <2000 <2500 主轴端部锥度(ISO)No. 50/6050/6050/6060主轴转数范围r/min20-2000(高速可选4000) 工作台纵向进给(快速)X m m/min 5-10000（15000） 溜板横向进给(快速)Y mm/min 5-6000（6000） 滑枕垂向进给(快速)Z mm/min 5-3000（3000） 主电机功率（交流） kW 40or60定位与重复定位精度 mm 达到德国先进厂家位置精度标准 Y,Z 向进给伺服电机扭矩N ·m38 X 向进给伺服电机扭矩 N ·m 98 125 125 125 工作台最大承载重量 t/m10 10 12 12 机床尺寸mm 12460x6800x5895 15200x8100x6150 17400x8600x6150 22000x9600 x6400机床重量kg7500085000115000160000∙工作台长度（L ）工作台宽mm对应长 mm2000 2500 3000 4000 标准型 5000 6000 8000 10000 2500 3000 4000 5000 标准型 6000 8000 10000 12000 3000 4000 5000 6000 标准型 8000 10000 12000 16000 4000500060008000 标准型10000120001600020000滑枕式镗铣头多功能交流无级变频调速西门子电机驱动的垂直滑枕镗铣头由Y 向溜板，主轴滑枕，隔热层，变速箱，电气液压控制站和电机组成，主轴采用德国FAG 公司推荐的主轴轴承支承结构，具有高精度，高刚度，高负荷，高转速，低温升的特点。
龙门铣床及龙门铣铣刀的选择
龙门铣床及铣刀的选择铣床铣刀直径的选择：标准可转位面铣刀直径规格为Φ16～Φ630mm。
铣刀的直径应根据铣削宽度、深度选择，一般铣前深度、宽度越大，铣刀直径也应越大。
粗铣时，铣床铣刀直径要小些;精铣时，铣刀直径要大些，尽量包容工件整个加工宽度，减小相邻两次进给之间的接刀痕迹。
龙门铣床刀具角度的选择：铣刀齿数应根据工件材料和加工要求选择，一般铣削塑性材料或粗加工时，选择粗齿铣刀;铣削脆性材料或半精加工、精加工时，选用中、细齿铣刀。
注意事项：铣床铣刀的磨损主要发生在后刀面上，因此适当加大后角可减少铣刀磨损，常取 =50～120，工件材料软的取大值，工件材料硬的取小值;粗齿铣刀取小值，细齿铣刀取大值。
铣削时冲击力较大，为了保护刀尖，硬质合金面铣刀的刃倾角常取λs=-150～-50。
铣削低强度材料时，可取λs=50。
主偏角κr在450～900范围内选取，铣削铸铁时取κr=450，铣削一般钢材时常取κr=750，铣削带凸肩的平面或薄壁零件时取κr=900。
面铣刀的前角一般较小，铣削强度和硬度较高的材料进还可用负前角，其数值应根据工件材料和刀具材料来选择，如选用硬质合金刀具，铣削钢：-150～150;铣削铸铁：-50～50;铣削青铜、黄铜：40～60;铣削铝合金：150等。
龙门铣床结构示意图龙门铣床实物图LMX2010-2龙门铣床龙门铣床是用途广泛的重型机床，主要用于钢铁、能源、化工、桥梁、铁路、汽车、军工、模具及机床行业的大中型零件的各种平面铣削，如水平面、垂直面、斜面、圆弧及各种平面组成的导轨面。
