水帘与负压风机安装方法与步骤
厂房通风降温工程中负压式屋顶风机的安装
厂房通风降温工程中负压式屋顶风机的安装方法屋顶风机指安装在钢结构厂房屋顶，铁皮厂房屋顶的风机，个别钢筋混凝土结构厂房也需要做屋顶风机。
负压式屋顶风机已广泛应用于钢结构厂房屋顶通风，通风效果良好。
负压式屋顶风机是最新型，最高效的屋顶风机品种，任何钢结构铁皮厂房高温闷热，烟尘等通风不良问题均能一次性彻底解决。
屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。
负压式屋顶风机安装步骤：1，根据屋顶的斜度制作框架风机的安装必须水平垂直。
2，防锈处理，采用铁红防锈油漆喷涂。
3，在相应的屋顶位置开口，把彩钢瓦切去。
4，固定框架，框架的受力处需与荤形钢重合，并用钻尾螺丝锁牢。
5，安装风机。
6，盖好彩钢瓦，包边，裁剪彩钢瓦补缝。
7，防水，用中性耐候玻璃胶填补缝隙，任何缝隙都可能导致雨水进入，缝隙会有空气吸入，雨水顺着风向流入。
8，连接电缆，用金属线固定。
在连排安装的时候框架在安装位置直接制作。
有通风天窗的钢结构厂房屋顶安装工厂降温设备直接在通风天窗上安装。
通风天窗的高度一般在1.5米左右，安装147*147*90厘米玻璃钢负压风机刚好。
安装好风机后用彩钢瓦补好缝隙，通风天窗没有安装负压风机的部分用彩钢瓦封闭。
有缝隙的地方打好玻璃胶，防雨水侵入，阻止空气回流。
没有通风天窗的钢结构厂房需在屋顶开口，平均每台风机的开口面积不小于2平方米。
屋顶风机安装时需要特别注意防水的问题，风机排列方向有两种。
一种屋脊一侧和荤形钢平行排列，这种排列方式最为常见，风机棚顶排水向屋脊另一侧。
另一种排列方式是和荤形钢垂直排列，这种排列方式需要特别注意屋脊方向流下来的雨水的疏通。
屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。
浙江锋速达通风降温系统编辑/。
水帘与负压风机安装方法与步骤
水帘安装的方法与步骤一、风机水帘适用环境及效果负压风机通过自动控制系统实现风机百叶的自动开启和关闭达到防尘、防水、美观的效果。
噪音低、风量大、耗电少、降温效果明显；既可吹风、也可抽风，质量保证，是厂房等降温通风的最佳选择。
“易富得”降温湿帘”降温是通过蒸发降温的一种高效经济的降温方式。
干热空气通过水帘进入室内，由于水帘内孔壁均匀布满水膜，这样室外新鲜空气穿过水帘时，水帘上的水会吸收空气中的热量并产生蒸发现象，使新鲜空气温度下降，湿度增加，完成降温过程，从而使厂房里的空气变得凉爽、湿润。
二、设备安装的位置选择1、从总体来说，设备最好选定安装在建筑物的外墙，尽量缩短对流距离；2、设备可安装在墙面上、窗台上，但安装环境应保证空气流畅清新，水帘不应装在有臭味或异味气体的排气口处，如：厕所、厨房、化学物体排风口等。
如果没有足够通风使用的窗或门，负压通风要开设墙孔，保证厂房需求风量；3、风机安装在距地面1m～1.5m位置，使对流在适当的高度，创造清爽环境。
4、风机+水帘通风系统安装方式一般有纵向和横向二种。
5、要确保风机水帘系统的安装位置处机架结构稳固，强度能支撑整个设备以及检修人员的重量。
三、设备安装的技术要求1、安装前，先用角钢焊好托架，其参考尺寸，由现场安装需求尺寸确定，并用六个M10膨胀螺钉和两个M10穿墙螺栓固定在要安装的位置。
2、因检修时人进入机内的安全及风机自身稳固需要，宜采用40×40×4或50×50×4的角钢。
3、安装时应由我司技术人员单独完成，安装时应以安装图为准，并要结合安装地点实际情况对图纸进行优化安装。
4、风机水帘具体安装步骤如下：第一步，首先将要装风机或水帘的窗拆下，并把窗内框清理干净。
第二步，按下图装上风机或水帘，安装前，先用角钢焊好托架，风机和水帘要确保水平安装，固定螺丝一定要坚固可靠，装上水帘后注意要用玻璃胶封边以免影响对流效果。
接下来在水帘对流纵向的窗台装上负压风机；负压风机结构简图如下:在墙上固定负压风机的位置，如下图注：装上风机后同样要用密封胶板封边，以免影响对流效果。
养殖厂水帘安装
关于最近比较火热销售的养殖风机水帘，相信看到这篇文章的你也有了一点心动吧！是不是还在为着考虑自己买回去之后会不会安装而焦虑呢？下面就让霍邱牧源牧业设备有限公司为您简单介绍一下，希望可以帮助到您！负压风机直接安装在窗户上面，没有窗户就墙上挖个洞放上去。
水帘也是相同的方法，在负压风机的对立面安装，这样凉风才会流通循环。
水帘安装还要水管和水泵（找水电工操作即可）降温水帘安装适用条件：1.鸡舍应为密闭式，尽可能封闭髂水帘进风口和排风扇出风口的一切通气口。
2.要按照饲养鸡其的最大数量和摄大体重计崩出，夏季最热的时候蓠足降温要求所需求帘纸面积。
除了以上几点之外，还有：贮水箱要趣光遮阴，水温越低效果越好。
不要总是期望将舍内温度降刘理想程度，当空气湿度越高时水帘的降温教果越差。
水帘开启时间越长，则舍内湿度越大，效果越不显著，还可能带来垫料朝湿，脏虽增多，大肠杆菌感染及球虫病发病增多等管理上的麻烦。
因而应尽量用排风扇防暑，温度太高时再用水帘，综合效果更好。
3. 排风扇的排风量必须足够。
降温水帘安装的面积计算：规模化养殖场水帘、风机安装面积及数量如何计算?1、水帘的安装面积=养殖舍立方米乘以0.0064(即每平方水帘负责33平方米)。
2、风机的安装个数=1.5米的风机负责120-150平方米霍邱牧源牧业设备有限公司是集养殖设备生产、销售、安装、维修,养殖厂房设计、施工,五金、电工材料销售为一体的专业的牧业公司。
公司技术力量雄厚，设备先进，拥有二十多台套大型先进的自动化设备，年产养鸡设备10万组，拥有三十多人组成的专业技术研发队伍，可为客户在鸡场规划、鸡舍设计、鸡舍安装等诸多方面免费技术咨询服务。
公司牧业设备保证全部采用国标Q235以上品质材料生产，产品分为电镀和热浸锌工艺，其中热浸锌产品防腐性能较好，综合使用寿命达二十年以上，公司一直坚持以技术，质量，信誉为根本，以完善的售后服务为依托，产品深受广大客户好评。
负压风机安装方法
负压风机安装方法时间：2011-01-29 13:01负压风机安装的方法：1.风机安装前应仔细检查风机是否完整无损，各紧固件螺栓是否有松动或脱落，叶轮有无碰撞风罩。
认真检查扇叶或百叶在运输过程中有无变形受损2.安装选择出口环境时，应注意出风口对面2.5-3m内不能有太大的障碍物3.风机安装时应注意风机的水平位置，调整到风机与地基平面水平稳固。
安装后电机不可有倾斜现象4.安装风机时英使电机的调节螺栓处于方便操作的位置，以方便使用时调节皮带松紧。
5.安装风机支架时，一定要让支架与地基平面水平稳固，必要时在风机旁边安装角铁进行加固。
6.风机安装完后，要对其周围密封性进行检查，如有空隙、可用阳光板或者玻璃胶进行密封。
7.安装完成后，检查风机内部是否有遗留的工具和杂物。
8.运转中如有出现风机振动或电机有“嗡嗡”的异常声响或其它异常现象应停机检查，待修复后再开机使用。
1.水帘墙常见故障与排除方法：故障现象一：水帘飞水故障排除方法：1.把水量减小。
2.表面打磨不平整，有毛边，产生飞水。
3.水帘墙制作时水帘片与水帘片拼装时高低不平。
2. 2故障现象二：外框漏水故障排除方法：1.水帘墙制作时外框连接处玻璃胶或好易涂覆盖不完全。
2.运输或安装时破坏了覆盖层。
3.先检查出漏水位，然后把水关掉再用玻璃胶补漏，若是上槽边漏水，就把水量减小。
3. 3故障现象三：水帘片湿润不均匀故障排除方法：1.调整该幅水帘墙的水开关，使出水量达到水帘湿润标准、均匀，或检查水泵压力未调整压力开关，2.另外也要注意检查安装时水帘墙的水平线，上水槽孔是否堵塞。
4. 4故障现象四：水流不通畅故障排除方法：1.水帘对接条纹不直，水往下流时过水不通汤.2纸张有重叠现象。
（二）、镀锌板方形负压风机安装步骤：1、镀锌板负压风机的安装随意性比较大，也比较简便，但是角铁必须要刷上防锈漆。
安装必须牢固、稳定，尽量做到美观。
2、根据在窗户上的放置位置制作大小合适的7字型角铁架，要求角铁架焊接牢固、开好膨胀螺栓固定孔，打磨，刷上铁红防锈漆。
风机安装工艺流程课件
根据设计结果，绘制基础施工图纸， 包括平面图、剖面图和节点详图等。
确定基础尺寸
根据风机的重量和载荷要求，计算出 基础的大小和深度。
基础施工
01
02
03
04
施工准备
清理施工现场，准备好施工材 料和工具，进行技术交底。
土方开挖
按照基础图纸的要求，进行土 方开挖工作。
钢筋加工与安装
根据基础图纸，加工和安装钢 筋，确保钢筋的规格、数量和
电气调试
对电机的启动、停止、正反转等操作进行测试，检查控制线路和保 护装置的功能。
性能调试
通过调整风机的进风口、出风口等参数，测试其性能指标，如风量 、风压、效率等。
试运行与验收
空载试运行
01
在无负载条件下启动风机，观察其运行状态，包括振动、声音
、温度等参数。
带载试运行
02
在逐渐增加负载的过程中观察风机的性能变化，直至达到设计
调整水平
通过调整地脚螺栓的松紧度，使风机 底座水平。
紧固螺丝
使用螺丝将风机机架与底座固定在一 起，确保牢固。
控制系统安装
01
检查控制柜
确保控制柜符合设计要求，无损坏 或缺失元件。
测试控制功能
检查控制柜的控制功能是否正常， 如启动、停止、调速等。
03
02
连接线路
根据设计图纸，连接控制柜内的线 路，确保连接正确、牢固。
风机安装工艺流程 课件
目 录
• 风机安装概述 • 风机基础制作 • 风机设备运输与保管 • 风机安装过程 • 风机调试与试运行 • 风机维护与保养
01
风机安装概述
风机安装的定义与重要性
定义
风机安装是将风机设备按照设计要求，将其安装在指定的位置，并确保其正常 运行的过程。
负压风机加湿帘通风降温系统操作说明
负压风机加湿帘通风降温系统操作说明一、负压风机通风控制每台负压风机都配有漏电开关，在您感觉天气凉或者不热的情况下，可选择只开风机不开水帘，风机台数依天气情况而定，此通风功能会增加车间内的空气流动和换气次数(70-80次/小时)，此功能还可以把闷热的空气、粉尘、异味、焊接产生的烟等都全部排出室外。
二、湿帘制冷控制在您感觉天气热，在通风的条件下，以无法解决车间干燥的闷热天气时，请开启水帘，每个水帘上都安装进水调节球阀，可依据天气热的程度开启水帘多少及水量的大小。
在您开启水帘的时候，负压风机在开，这时请您关掉负压风机，待水帘上的水从上已经流到下方，整个水帘为暗红色，不是滴水，而是水珠和水珠之间已经连在一起时一条线的下来，此时再把负压风机打开，因为如果没按上述顺序开机的话，风机先开，水帘后开，风机一开已经在室内形成负压，会使外面的新鲜空气通过水帘不断被吸进来，而此时水帘上的水刚刚从上面滴下，被从室外强行被吸进来的空气冲到地下，也就是我们经常开机时看到的滴水，为了不给您的生产及人员工作带来没必要的麻烦，请按顺序开启系统。
三、湿帘的湿度控制在湿帘的上方装有可调室内湿度及水量大小的调节球阀，具体操作方法如下：1、当阴雨天气时，为了更好的控制室内的湿度及温度，请把水帘上面的水量调节阀关到最小，此时在水帘上分布的水少了，进入室内的空气湿度也相应的降下来了。
2、当艳阳高照闷热的时候，把水量调节阀开大，只要不喷水出来，都是在调节的范围之内，此时从室外进入室内的空气会更凉，相对应的湿度也会增加。
四、关机在您下班关机时，有少量水会在水塔里溢出来是正常的。
五、维护与保养：1、湿帘周围不应放置放射性物质、腐蚀性物质和散发臭味、异味的物品，以保证送出的冷气清爽干净。
2、在机组运行一年后，应对水泵、调水阀进行保养，对蒸发介质进行一次彻底的清洗，且清洗时水压不能太高，以免冲坏湿帘，若有压缩空气时，保持一定的距离进行清理的话，效果会更好，若长时间停用时应关闭供水管阀门及自来水球阀，以防损坏系统及蚊虫滋生。
风机安装工艺流程课件
对工具和设备进行检查和维护，确保其完好、安全、可靠。
编制安装计划和安全措施
根据风机安装的实际情况，编制详细的安装计划，包括安装步骤、时间安排、人员分工 等。
制定安全措施，确保安装过程中的安全防范和应急处理，如设置安全警示标志、配备安 全带、制定紧急救援预案等。
Part
03
风机安装过程
基础制作与验收
质量符合要求。
验收内容
验收内容包括风机的安装位置、 安装角度、安装质量、安全性能 等方面，确保风机安装工程符合
设计要求。
验收标准
根据相关标准和规范，制定验收 标准，对不符合要求的安装工程
进行整改和重新安装。
Part
05
常见问题与解决方案
安装过程中常见问题及处理方法
总结词：安装问题
详细描述：在安装风机过程中，可能会出现基础不平、地脚螺栓松动、机壳连接 不严密等问题。针对这些问题，可以采取调整基础、紧固地脚螺栓、重新连接机 壳等措施进行处理。
风机的电气连接与调试
STEP 01
电气线路
STEP 02
电气调试
按照设计要求铺设电缆、 接线，确保线路连接正确 、安全。
STEP 03
安全检测
对风机进行安全检测，确 保风机运行平稳、无异常 噪音和振动。
对风机进行电气调试，检 查电机、控制回路等是否 正常工作。
Part
04
风机安装后的检测与验收
检测风机的运行状况
运行过程中常见问题及处理方法
总结词：运行问题
详细描述：在运行过程中，有时会出现电机过热或烧坏的 情况。针对这个问题，可以检查电机散热情况、负载情况 、电源情况等，并采取相应措施进行修复或更换。
维护保养与故障排除方法
负压风机安装方法
负压风机安装方法
1、首先将负压风机安装在指定的位置，确保排气管道处于垂直位置，风机的安装高度不宜低于1.5米，安装位置应尽可能离开潮湿热源。
2、检查设备是否有组装的细节：当安装完毕后，应检查设备的螺栓螺母是否拧紧，附件和电源线是否有损坏。
3、检查风机安装时，应检查电源线是否连接正确，螺丝是否面向正确，电源是否连接地线，以及风机与排气口之间是否有漏风情况。
4、检查设备是否安装牢固，在安装完毕后，晃动负压风机，检查是否振动太大，如果振动大，应检查电源线是否正确安装，散热器是否摆放正确，以及螺丝是否松动或损坏等。
5、安装完毕后，检查负压风机是否正常运行，转速是否符合要求，漏风是否达到要求。
二、负压风机安装的注意事项
1.安装过程中应注意环境的温度，安装完毕后应注意排气和送风口之间的距离，保证该距离不小于30厘米，以防止排气风的回流。
2.负压风机安装应注意摆放的位置，为防止潮湿热源的影响，应将负压风机尽量摆放在既不会潮湿，又不会受到高温影响的地方。
3.电源线的安装时，应采用管道隔离线槽，使电线与外界保持一定的距离，防止水溅到电线上，以及其它污染，以减少安全风险。
4.在安装后，应检查电源是否连接地线，采用三线制的可以同时检查地线是否缺失，以防止产生电击现象。
5.安装完毕后，应检查风机的散热器是否正常，散热器上是否有垢，以及滑动部件是否能够正常活动，以确保负压风机可正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

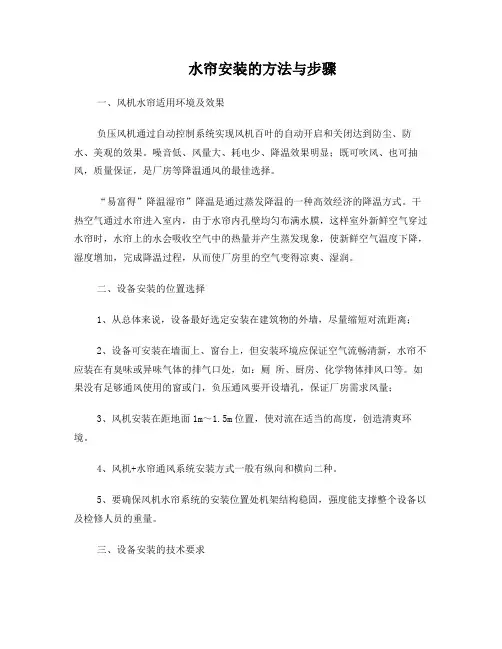

水帘安装的方法与步骤
一、风机水帘适用环境及效果
负压风机通过自动控制系统实现风机百叶的自动开启和关闭达到防尘、防水、美观的效果。
噪音低、风量大、耗电少、降温效果明显；既可吹风、也可抽风，质量保证，是厂房等降温通风的最佳选择。
“易富得”降温湿帘”降温是通过蒸发降温的一种高效经济的降温方式。
干热空气通过水帘进入室内，由于水帘内孔壁均匀布满水膜，这样室外新鲜空气穿过水帘时，水帘上的水会吸收空气中的热量并产生蒸发现象，使新鲜空气温度下降，湿度增加，完成降温过程，从而使厂房里的空气变得凉爽、湿润。
二、设备安装的位置选择
1、从总体来说，设备最好选定安装在建筑物的外墙，尽量缩短对流距离；
2、设备可安装在墙面上、窗台上，但安装环境应保证空气流畅清新，水帘不应装在有臭味或异味气体的排气口处，如：厕所、厨房、化学物体排风口等。
如果没有足够通风使用的窗或门，负压通风要开设墙孔，保证厂房需求风量；
3、风机安装在距地面1m～1.5m位置，使对流在适当的高度，创造清爽环境。
4、风机+水帘通风系统安装方式一般有纵向和横向二种。
5、要确保风机水帘系统的安装位置处机架结构稳固，强度能支撑整个设备以及检修人员的重量。
三、设备安装的技术要求
1、安装前，先用角钢焊好托架，其参考尺寸，由现场安装需求尺寸确定，并用六个M10膨胀螺钉和两个M10穿墙螺栓固定在要安装的位置。
2、因检修时人进入机内的安全及风机自身稳固需要，宜采用40×40×4或50×50×4的角钢。
3、安装时应由我司技术人员单独完成，安装时应以安装图为准，并要结合安装地点实际情况对图纸进行优化安装。
4、风机水帘具体安装步骤如下：
第一步，首先将要装风机或水帘的窗拆下，并把窗内框清理干净。
第二步，按下图装上风机或水帘，安装前，先用角钢焊好托架，风机和水帘要确保水平安装，固定螺丝一定要坚固可靠，
装上水帘后注意要用玻璃胶封边以免影响对流效果。
接下来在水帘对流纵向的窗台装上负压风机；
负压风机结构简图如下:
在墙上固定负压风机的位置，如下图
注：装上风机后同样要用密封胶板封边，以免影响对流效果。
风机装上固定后，要在其出风口加装防护网，以免人员靠近接触风轮而产生危险！
第三步，按施工图和实际情况布置水管及水箱水泵。
四、使用与维护：
1、每台负压负压风机适用于70—100m2房间降温。
2、负压百页风机+水帘系统使用前，请检查湿帘和水池中有无纸屑和尘土等杂物，在每年使用期内应清洗6~10次。
水帘直接用水龙头冲洗，加入池中的水应为自来水或其它清洁水，以保持管路的畅通和湿帘的高效率。
3、电机是风机的心脏，若发生故障应立即切断电源，及时请电工修理。
安装时要注意接好地线，以确保人身安全，拆装叶轮时要小心，以免使叶片变形与箱体相碰。
4、水池或水箱中的浮球阀应确保水位到达下限时能自动补水，在水位达到上限时断水；若浮球阀控制失灵，发现池中缺水或达到最高水位也滴水时，应及时调整或更换。
5、如发现湿帘供水不足或不均时，要检查池中是否缺水，水泵是否运转，以及供水管路和水泵入水口是否能过水，供水管路上的小孔是否堵塞，并检查喷水管路是否位于湿帘的正中。
正常的喷水高度应大于80mm。
6、由于风机是低压型的（静压、动压均小），故不能在百叶窗负压风机出风口用加长管道的办法来远距离送风。
7、风机和水泵的电路宜集中控制，控制开关应装在室内。
8、百叶窗负压风机安装好后，应将防雨百叶罩栓住，以免刮大风将盖掀下。
9、冬季水帘不用时，要将水池或水箱内水放净，并用塑料布或棉布把水帘和箱体包扎好，以免风沙进入室内。
