色谱柱的日常维护
□实验室是否有异常的气体
每使用四瓶气体，至少要更换一次气体净化器
检测器可能已被污染——清洗检测器
15
流失 (MSD)
由柱外产生的杂峰
色谱柱： HP 5 MS 30mx0.25mmx0.25um 柱温： 80℃ 25 ℃/min 160 ℃，160℃ 3 ℃/min(4) 320 ℃， 320℃ 20℃/min(4) 325 ℃ 进样： 分流比 100:1; 1ul of 100ng/ul 检测器： MSD (HP-5973)
色谱柱的日常维护
液相色谱柱的保养
柱的稳定性与固定相类型及使用情况有关。如流动 相中盐类的存在会使键合相柱的性能衰退；以 SiO2为基质的固定相，过程随温度和pH(>8)增加 而加速。一根柱子使用是否得当，直接影响它的 柱效和寿命。对于填装了粒度为10μm以下的固 定相的柱子，尤其如此。为了保持柱效、柱容量 及渗透性，必须进行仔细地保养。是否会由于柱 外效应，使分析柱的柱效明显下降？
液相色谱柱的保养
1．柱易被极细的颗粒堵塞，因此必须将流动相 仔细地蒸馏、过滤。在流动相贮槽与柱之间， 使用0.5μm孔径的过滤器。水往往是一个重要 的污染源。在水溶液流动相(如缓冲液)中，细 菌容易生长，可能堵塞筛板。防止细菌生长的 办法是加入抑制剂，如0.01%NaNO3。显然， 抑制剂不能干扰分离和测定。
气相色谱柱的故障诊断与排除
无峰或峰口是否漏
更换进样垫 检查进样衬管是否损坏 柱是否与进样口连接？? 是否使用自动进样器 检查进样针 更换进样针推杆 样品瓶中是否有足够的样品，以便进样针能吸到样 品？ 若使用冷柱头进样，检查TEFLON垫是否有漏 点火了吗？ (FID) 柱中是否有载气
4．应该用进样阀，而不用注射器进样，以防止注 射隔膜碎屑集聚在柱入口。
液相色谱柱的保养
5．要防止反冲(流动相逆向流动)，否则使固定相层 位移，柱效下降。
6．柱子两端用金属螺帽封闭，保存在纯净的有机 溶剂中。应该将柱子保存在以下pH范围内的水溶 液流动相中：2<pH<8.5。为了长期保存，最好用 纯有机溶剂(如甲醇)清洗柱子。
7．一定要防止柱子干涸，特别是硬胶柱。
液相色谱柱的保养
8．使用卫柱(Guard Column,亦称预柱)。连续注射 含有强滞留(不被洗脱)组分的样品，将使柱效下 降，保留值改变，选择性变坏，柱寿命缩短。为 了延长柱寿命，在进样阀和分析柱之间加上卫柱。
卫柱较短(5~10cm)，固定相与分析柱类似。其作用 是吸着强滞留的组分，防止对分析柱的污染，保 持分析柱性能稳定。实验表明，只要卫柱与高效、 小粒度分析柱联用，除了使k’为零的组分的塔板 数大大减少外，对k’值较大的组分，其柱效下降 很少。
• 综合
已点火
(多数的情况是有漏或堵塞 )
柱出口有流量
检测器喷嘴可能被堵塞
• 检查FID组件 （注意—请记录零件的安装顺序） 检查喷嘴本身 --
• 被石墨碎屑堵塞（拆下柱子时，石墨垫的外型有变 化）
• 用旧的进样针清除堵塞物
• 重新安装FID组件 • 再次进样
10
基线不好的问题
(检查气源的质量)
使用气体过滤器
峰高大约相当于 5 ppb of PAH (真正的杂质)
4.00
6.00
8.00
10.00
12.00
14.00
16.00
18.00
20.00
50000 00000 50000 00000 50000 00000 50000 00000 50000 00000
n ce
HP 绿色的高级进样垫
6 .0 0
基线偏离或漂移
基线偏离
不规律地升高或降低
在整个色谱过程中基线不规 律地升高或降低
偏离或漂移是由于下列原 因产生的
温度 流速
偏离
确保在两次进样之间有足 够的平衡时间 检查体系是否有漏
主要检查进样口部分 柱前
前次色谱过程中的残余的 低挥发性流出物
13
基线漂移
漂移
正确地使用高纯度的载气 色谱柱老化 色谱柱的最高使用温度不能超过该柱所规定的最高温度极 限 进样口温度与检测器温度要高于色谱柱的最高使用温度
8 .0 0
1 0 .0 0
1 2 .0 0
P/N 5183-4594 ( 11 mm)
1 4 .0 0
1 6 .0 0
1 8 .0 0
2 0 .0 0
325 ℃
320 ℃
T IC : P C 2 4 1 N G 1 .D
16
进样垫
隔垫类型
性能
流失及温度优化的进 高温进样垫适合与进样口温度在400℃以 样垫(BTO) 橙/红色 上使用（批检）
14
基线噪音
噪音
色谱图的基线噪音太高
□ 进样垫流失
密封垫的类型不对或使用时间过常，需要更换 □ 衬管被污染
新的密封垫在柱温箱中老化过夜，以除去易挥发性化合物
vespel 密封垫不能超过使用温度 (350 ℃)
□ 衬管被污染
较脏的样品每进样15—20次后，更换新的衬管 □ 气源可能被污染
选择正确的在线气体净化器 (traps)
8
寻找色谱峰的方法
(多数的情况是有漏或堵塞 )
火点着了吗? 用一个玻璃片放在 FID 出口----
• 有水蒸汽冷凝 检测仪器的输出值-- 数值是否大于 0.0？ • 应大约为 16.2 pico amps
• 柱中是否有载气? 拆开柱到检测器一端 用流量计（或皂沫流量计）测量
• 有流量
9
寻找色谱峰的方法
11
色谱柱故障的诊断与排除
峰型不好（拖尾）
柱过载
减少进样量或将样品稀释10倍 • 稀释样品可以得到较好的结果
试一下较厚液膜的其他色谱柱
前面介绍的所有内容均适用 • 前伸峰和拖尾峰均说明是非线形的分配——即色谱柱与样品不匹配 • 使用不同选择性的色谱柱可以解决这个问题
12
分析过程中基线位置突然变化
液相色谱柱的保养
2．在恒定压力下，发现流量减少，柱子可能部分 堵塞。堵塞最容易发生在极窄的入口接头处以及 入口、出口筛板处。堵塞后需要仔细拆洗，清除 堵塞物，但必须防止较强的机械震动，防止用热 手接触柱子，以扰动柱内的固定相层，使柱效发 生变化。
液相色谱柱的保养
3．柱子的实际操作压力应低于填装时的最高压力， 最好在最高压力的一半以下。实际操作压力过高， 易使入口的固定相层下沉，形成一个空穴。若空 穴形成，应重新装柱。在空穴中加入新的匀浆或 玻璃微珠，也无法恢复到原来的柱效。
气相色谱柱的维护与保养
气相色谱柱的维护与保养
气相色谱柱的维护与保养是保证分析结果准确且柱寿命长久的关键。
以下是一些常见的气相色谱柱维护和保养措施：
1. 清洗：使用特定的清洗溶剂清洗柱子，去除残留的化合物和杂质。
清洗时要注意不要强烈地冲洗柱子，以免柱子破裂或损坏。
2. 贮存：在柱子不使用时，应该正确地保管柱子，避免受到过度挤压和高温、潮湿等因素的影响。
3. 更换：当柱子出现破损、污染或分离性能降低等情况时，应该及时更换柱子，以保持分析结果准确。
4. 使用：在使用柱子时，应该注意不要过度加热或加压，以免柱子承受过重的压力而破裂。
5. 校正：定期校正柱子的分离性能和响应灵敏度，以保证分析结果的准确性。

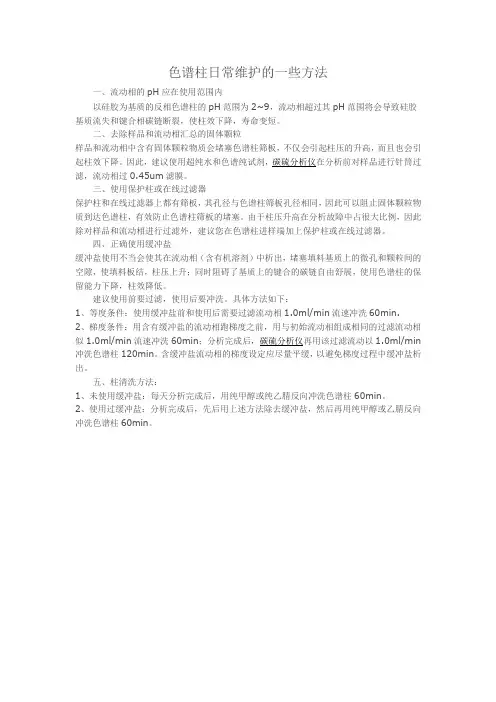

色谱柱日常维护的一些方法
色谱柱日常维护的一些方法一、流动相的pH应在使用范围内以硅胶为基质的反相色谱柱的pH范围为2~9，流动相超过其pH范围将会导致硅胶基质流失和键合相碳链断裂，使柱效下降，寿命变短。
二、去除样品和流动相汇总的固体颗粒样品和流动相中含有固体颗粒物质会堵塞色谱柱筛板，不仅会引起柱压的升高，而且也会引起柱效下降。
因此，建议使用超纯水和色谱纯试剂，碳硫分析仪在分析前对样品进行针筒过滤，流动相过0.45um滤膜。
三、使用保护柱或在线过滤器保护柱和在线过滤器上都有筛板，其孔径与色谱柱筛板孔径相同，因此可以阻止固体颗粒物质到达色谱柱，有效防止色谱柱筛板的堵塞。
由于柱压升高在分析故障中占很大比例，因此除对样品和流动相进行过滤外，建议您在色谱柱进样端加上保护柱或在线过滤器。
四、正确使用缓冲盐缓冲盐使用不当会使其在流动相（含有机溶剂）中析出，堵塞填料基质上的微孔和颗粒间的空隙，使填料板结，柱压上升；同时阻碍了基质上的键合的碳链自由舒展，使用色谱柱的保留能力下降，柱效降低。
建议使用前要过滤，使用后要冲洗。
具体方法如下：1、等度条件：使用缓冲盐前和使用后需要过滤流动相1.0ml/min流速冲洗60min.2、梯度条件：用含有缓冲盐的流动相跑梯度之前，用与初始流动相组成相同的过滤流动相似1.0ml/min流速冲洗60min；分析完成后，碳硫分析仪再用该过滤流动以1.0ml/min 冲洗色谱柱120min。
含缓冲盐流动相的梯度设定应尽量平缓，以避免梯度过程中缓冲盐析出。
五、柱清洗方法：1、未使用缓冲盐：每天分析完成后，用纯甲醇或纯乙腈反向冲洗色谱柱60min。
2、使用过缓冲盐：分析完成后，先后用上述方法除去缓冲盐，然后再用纯甲醇或乙腈反向冲洗色谱柱60min。
相色谱柱的保养与维护
相色谱柱的保养与维护
相色谱柱是高精度仪器，需要进行专业的保养与维护，以保证其正常使用和延长使用寿命。
以下是相色谱柱的保养与维护方法：
1.保持干燥：相色谱柱应该存放在干燥、阴凉、通风的地方。
2.避免受力：安装相色谱柱时，应该根据操作手册准确安装，不强行扭曲、移动或者碰撞柱子。
以免影响柱内填料的均匀性。
3.避免受污物：在使用相色谱柱之前，需要清洁检查进样口，以保证样品的干净度。
另外，避免塞入颗粒物质。
4.定期清洁：使用过程中的一些尘垢，会附着在柱外表面。
可以用专用清洗剂或者乙醇进行清洗。
不可使用有机溶剂。
5.恰当使用：相色谱柱在使用过程中，需要根据操作手册进行良好的操作，避免流速过快、被串染、被污染等影响柱子使用寿命的问题。
6.正确仓储：在不使用相色谱柱时，应当拆下接头，用压板杆和塞子封闭固定孔、流出口，避免灰尘、水分等杂质污染柱子。
总之，保养相色谱柱的关键是要注意细节、方法科学，以保证柱子完好可用、长寿。
色谱柱的维护保养
优化后
• 峰宽 – 峰3: 0.057 min – 峰4: 0.076 min – 峰5: 0.099 min
• 分辨率 3/4 = 2.73 • 分辨率 4/5 = 2.35
优化前
DAD1 B, Sig=254,8 Ref=off (F:\PROJECTS\0217_M~1\IN-PRO~1\INSTRU~1\CONFIG07.D) mAU
色谱柱的维护保养
第5页
收到新色谱柱
• 核实色谱柱信息 – 是你订购色谱柱吗? – 规格是否正确? – 固定相是否正确?
• 检验物理性损坏 • 用标准测试样品在标准条件下测试柱子，以验证柱效 • 每支菲罗门色谱柱都经过单独检测
色谱柱的维护保养
第6页
管路和接头
• 色谱性能取决于整个系统，而不但仅是色谱柱 • 管路和接头会造成系统死体积 • 系统死体积会造成:
Nitroaromatics
4
3
4
3
1
2
7 56
5
6
7
1
2
2.0 Time (min)
Kinetex™ 2.6 µm C18 100 x 4.6 mm
36
色谱柱的维护保养
3.0
3.0
1. HMX 2. RDX 3. 1,3,5-Trinitrobenzene 4. 1,3-Dinitrobenzene 5. Nitrobenzene 6. 2,4,6-Trinitrotoluene 7. 2,4-Dinitrotoluene
23 1
1.0 Time (min)
Kinetex™ 2.6 µm C18 50 x 2.1 mm
液相色谱柱的日常维护保养
液相色谱柱的日常维护保养液相色谱柱是一种常见且重要的分析仪器，在实验室中被广泛应用。
为了保证液相色谱柱的良好工作状态和分析结果的准确性，日常维护保养是必不可少的。
预测维护在实验过程中，对液相色谱柱的使用会产生一定程度的损耗。
因此，在使用液相色谱柱的过程中，需要对其进行预测维护。
预测维护包括以下几个方面：1.液体进样器：每天使用前需要使用5%甲酸或醋酸水溶液进行清洗，冲洗10次；2.处理样品之前，需要使用纯水冲洗固相萃取（SPE）柱，以避免在反相色谱柱中残留的盐和其它非极性化合物损害色谱柱；3.沉淀时，孔径小的使用 0.45 微米滤膜；4.在一次实验操作中，同一规格的 Sample Loop 的使用次数不要超过30 次。
使用前，需要用洗针液清洗洗针头和 Sample Loop；5.使用过程中，如果发现色谱图出现异常，或者分离峰出现交叉、拖挂的情况，则需要对色谱柱进行常规维护。
常规维护常规维护主要涉及以下方面：色谱柱的清洗准备工作：1.将色谱柱固定在色谱仪上；2.关闭色谱仪，并将系统空气排出。
清洗步骤：1.用离子交换水（或去离子水）进行快速洗脱。
每 10 分钟换一次水，连续换 3 次；2.用5%甲酸（或乙酸）水溶液和纯水依次进行梯度洗脱，各洗 10 分钟，共需进行 20 分钟；3.用离子交换水（或去离子水）进行冲洗达 20 分钟，温度一般设置为室温；4.最后用重组缓冲液冲洗至少 30 分钟，直到色谱图正常为止。
清洗完毕后，需要用纯氮对色谱柱进行干燥，再关闭系统气路。
柱的保存柱的保存需要在低温，干燥，阴凉和避光的环境下进行。
存储柱的时间不宜过长，建议每次使用后立即保存，并在下次使用前先进行重新均衡。
色谱柱的更换在使用一段时间后，液相色谱柱的效果会逐渐降低，这时需要进行更换。
在更换时，需要注意以下几点：1.需要按照生产厂家提供的说明书进行更换；2.更换前需要对新柱进行校准；3.更换完成后，需要重新运行QC 样品，验证新柱的分离效果是否正常。
液相色谱柱的使用和维护保养
液相色谱柱的使用和维护保养液相色谱柱是一种广泛使用的分离技术，可用于分离和测定复杂混合物中的组分。
由于液相色谱柱具有精确分离、操作简便、分离效率高等特点，因此，越来越多的实验室都开始使用该技术。
在使用液相色谱柱时，正确的维护保养非常关键。
本文将介绍液相色谱柱的使用方法和维护保养技巧，以便确保您的分离实验能够得到最佳的结果。
一、液相色谱柱的使用1. 准备工作使用液相色谱柱之前，必须先进行预备工作。
这包括：清洗和准备液相色谱柱以免携带有污染物。
准备需要分离和测定的样品。
准备适当的流动相。
流动相必须符合样品的性质。
液相色谱柱的流动相应该是无色的，纯净的水或相应的缓冲液，并具有必要的缓冲能力。
根据柱的尺寸来选择适当的样品注射量。
2. 柱的装配通常情况下，液相色谱的柱是由管状的柱壳、填充柱节、柱端固定件和柱段之间的密封件组成。
在对柱进行装配的时候，对组件应该加强检查以保证每一个元件的质量。
柱被放置在可控压力的色谱装置中，直到达到设定的温度，流动相通过柱床高度。
在样品通过柱床的过程中，要确保流动相的速度恰好足够将所有的组分都分开并在规定的时间内溶出。
3. 分析过程准备工作完成后，可以开始进行样品的分离实验。
在整个过程中，以下措施应予以注意：在样品从样品室进入色谱柱之前，流动相必须在柱中流动。
否则，在注入样品时，将有空气囤积在柱床中，会在透射检测器处产生噪音。
更换液相色谱柱的流动相时需要小心，因为对于一些化学品来说，即使是微量的杂质也会对结果产生影响。
如果发现柱床粘住或困住，不应使用力量来拉动柱子，而应该使用相反方向的流动相，以使样品回到某一个位置，并反向流动一会，这样可以避免样品损坏柱子床。
二、液相色谱柱的维护保养液相色谱分析的成功与否，除了预备工作和分析过程外，还与样品的制备、取样位置以及样品进入液相色谱柱中的流动相的条件等因素有关。
因此，经常做好液相色谱柱的保养工作，可以有效防止柱子损坏，延长其寿命并保证实验结果的准确。
如何保护色谱柱柱效 色谱柱维护和修理保养
如何保护色谱柱柱效色谱柱维护和修理保养1.色谱柱断裂熔融石英色谱柱的聚酰亚胺涂层如有少许分裂它就会断裂。
聚酰亚胺涂层可保护易碎的熔融石英管线。
柱温箱持续的加热或冷却、柱温箱风扇的震动以及把色谱柱绕在圆形柱架上均会对管线造成压力。
zui后在薄弱处发生断裂。
通过轻划或磨损聚酰亚胺涂层会造成显现薄弱处。
通常锋利的尖或边划管线时会造成划痕。
色谱柱挂钩和标签、GC柱温箱的金属边、色谱柱切割器以及试验室试验台上的各种物品都带有锋利的尖或边。
色谱柱自身断裂的情况很少。
色谱柱制造业试图找出全部有缺陷的管线并避开在已制好的色谱柱中使用这些管线。
直径较大的色谱柱更简单断裂。
也就是说在处理0.45—0.53mm 内径的管线时要比处理0.18—0.32mm内径的管线更加谨慎以防断裂。
已断裂的色谱柱并非不能用。
假如已断裂的色谱柱保持在高温下连续运行或运行多个温度程序，则将特别简单损坏。
已断裂色谱柱的后半段暴露在高温的氧中会快速损坏固定相。
而色谱柱的前半段因有载气通过仍会保持完好。
假如已断裂的色谱柱未经加热而是仅在高温或含氧的环境下暴露很短时间，则后半段将不会受到任何严重损坏。
可以通过安装接头来接上已断裂的色谱柱。
任何合适的接头都可重新连接色谱柱。
一支色谱柱上不能装入超过2—3个接头。
多个接头会造成死体积（拖尾峰）问题。
2.热损坏超杰出谱柱的温度上限会造成固定相和管表面的加速损坏。
这样会造成色谱柱的过分流失，活性组分形成拖尾，以及/或降低柱效（分别度）。
幸好热损坏是一个很慢的过程，因此，在色谱柱严重损坏之前还有一段很长的时间可在高于温度极限的条件下使用。
当有氧存在时会大大加速热损坏。
对有泄漏或载气中氧含量较高的色谱柱进行过度加热可快速并*地损坏该柱。
将GC的柱温箱zui高温度设定为色谱柱温度极限或稍高于该温度极限是防止热损坏的zui 佳方法。
这样可避开色谱柱意外的过热。
即使色谱柱受到热损坏，仍旧可使用。
把色谱柱从检测器上卸下来。
色谱柱的日常维护
寻找色谱峰的方法
(多数的情况是有漏或堵塞 )
火点着了吗? 用一个玻璃片放在 FID 出口----
• 有水蒸汽冷凝 检测仪器的输出值-- 数值是否大于 0.0？ • 应大约为 16.2 pico amps
• 柱中是否有载气? 拆开柱到检测器一端 用流量计（或皂沫流量计）测量
• 有流量
9
寻找色谱峰的方法
进样口被污染
进样口的污染物与样品发生反应 清洗进样口，更换衬管和进样垫
衬管有活性
使用脱活的衬管
21
柱故障的诊断与排除
峰型不好
柱过载 将样品稀释10倍重新进样
使用较厚液膜但固定液相同的色 谱柱 减少进样量
小体积进样 增加分流比 可能是几个未分离的色谱峰 将柱温降低20℃再进样
局部的分离可以显示其它 额外的样品组分
HP 绿色高级进样垫 350 ℃以上普通用途的高温进样垫
HP 黄色长寿命进样 长寿命的进样垫，无需特殊保护 （ 可用
垫
于自动进样器）
灰色低流失进样垫 经济型— 比 BTO、高级绿色垫、长寿命 黄色垫（较贵）的流失高， 但更经济
红色低流失进样垫 与灰色低流失进样垫接近—流失高于
BTO、绿色垫、黄色垫
17
11
色谱柱故障的诊断与排除
峰型不好（拖尾）
柱过载
减少进样量或将样品稀释10倍 • 稀释样品可以得到较好的结果
试一下较厚液膜的其他色谱柱
前面介绍的所有内容均适用 • 前伸峰和拖尾峰均说明是非线形的分配——即色谱柱与样品不匹配 • 使用不同选择性的色谱柱可以解决这个问题
12
分析过程中基线位置突然变化
24
色谱柱安装到进样口
评定因素 安装深度 -- 柱到针的间隙
酰胺色谱柱的日常维护
酰胺色谱柱的日常维护
酰胺色谱柱的日常维护主要包括以下几个方面：
1. 储存：正确储存色谱柱是维护其使用寿命的重要因素。
色谱柱应避免阳光直射和高温环境，最好在4摄氏度下储存。
2. 清洗：在使用前和使用后，可以通过适当的清洗来去除可能附着在色谱柱上的杂质。
可以使用合适的洗涤剂进行清洗，然后用纯水或溶剂冲洗干净。
3. 系统预处理：在进行柱液相色谱前，可以进行系统预处理以确保柱子的稳定性和可靠性。
预处理包括用纯溶剂进行刷洗柱子，平衡柱子，以及进行标准溶液的运行来检验色谱柱的性能。
4. 避免冲击：在操作过程中要避免对色谱柱施加冲击力，避免损坏柱子的填充剂和固定相。
5. 定期更换：根据使用频率和实验需求，酰胺色谱柱可以在一定的使用周期后进行更换。
过时的柱子可能会导致分离效果下降或分辨率降低。
总之，正确的储存和日常维护可以延长酰胺色谱柱的使用寿命，并保证分析结果的准确性和可靠性。
气相色谱操作规程及日常维护方案
气相色谱操作规程及日常维护方案一、气相色谱操作规程1.1准备工作我们要确保气相色谱仪器的完整性，检查各部件是否齐全，包括气源、色谱柱、检测器、进样系统等。
然后，打开气相色谱仪器的电源，预热仪器至稳定状态。
我们需要准备样品，确保样品的纯净度和浓度符合测试要求。
1.2进样操作在进样前，要先将进样针插入样品瓶中，轻轻抽取适量样品，注意不要抽入气泡。
将进样针插入进样口，迅速推出样品，然后立即拔出进样针，避免样品残留在进样针中。
进样过程中，要确保色谱仪器的运行状态正常，观察样品在色谱柱上的分离效果。
1.3数据采集与处理在色谱仪器的电脑上，打开数据处理软件，设置好检测器类型、检测波长等参数。
当样品进入色谱柱后，软件会自动记录色谱图。
待样品完全分离后，我们可以对色谱图进行积分，计算各个组分的含量。
1.4关闭仪器实验结束后，关闭气相色谱仪器的电源，将色谱柱、进样系统等部件清洗干净，防止残留样品对下次实验产生影响。
同时，关闭气源，确保实验室安全。
二、气相色谱日常维护2.1气源维护气源是气相色谱仪器的动力源泉，要定期检查气源的压力和纯度。
如果发现气源压力不稳定或纯度降低，要及时更换气源。
要定期清洗气源过滤器，防止杂质进入仪器。
2.2色谱柱维护色谱柱是气相色谱仪器的核心部件，其性能直接影响实验结果。
要定期检查色谱柱的完整性，避免断裂、污染等现象。
使用完毕后，要用适当的溶剂清洗色谱柱，去除残留样品。
长时间不使用时，要将色谱柱从仪器中取出，妥善保存。
2.3检测器维护检测器是气相色谱仪器的关键部件，要定期检查检测器的灵敏度、线性范围等参数。
使用过程中，要注意检测器的工作温度，避免过热或过冷。
要定期清洗检测器，防止样品残留或污染。
2.4进样系统维护进样系统是气相色谱仪器的入口，要定期检查进样针、进样口等部件的完好性。
使用过程中，要确保进样针干净，避免样品污染。
同时，要定期清洗进样口，防止样品残留。
2.5软件维护气相色谱仪器的软件是数据采集与处理的重要工具，要定期更新软件版本，确保其正常运行。
