水性环氧富锌底漆的介绍
环氧富锌漆施工工艺

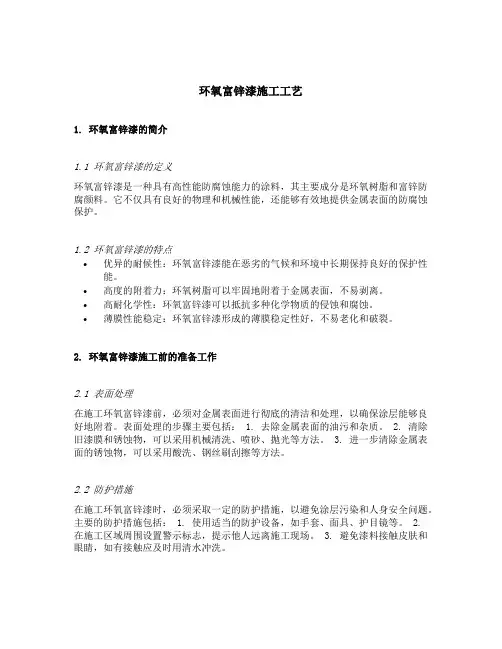

环氧富锌漆施工工艺1. 环氧富锌漆的简介1.1 环氧富锌漆的定义环氧富锌漆是一种具有高性能防腐蚀能力的涂料，其主要成分是环氧树脂和富锌防腐颜料。
它不仅具有良好的物理和机械性能，还能够有效地提供金属表面的防腐蚀保护。
1.2 环氧富锌漆的特点•优异的耐候性：环氧富锌漆能在恶劣的气候和环境中长期保持良好的保护性能。
•高度的附着力：环氧树脂可以牢固地附着于金属表面，不易剥离。
•高耐化学性：环氧富锌漆可以抵抗多种化学物质的侵蚀和腐蚀。
•薄膜性能稳定：环氧富锌漆形成的薄膜稳定性好，不易老化和破裂。
2. 环氧富锌漆施工前的准备工作2.1 表面处理在施工环氧富锌漆前，必须对金属表面进行彻底的清洁和处理，以确保涂层能够良好地附着。
表面处理的步骤主要包括： 1. 去除金属表面的油污和杂质。
2. 清除旧漆膜和锈蚀物，可以采用机械清洗、喷砂、抛光等方法。
3. 进一步清除金属表面的锈蚀物，可以采用酸洗、钢丝刷刮擦等方法。
2.2 防护措施在施工环氧富锌漆时，必须采取一定的防护措施，以避免涂层污染和人身安全问题。
主要的防护措施包括： 1. 使用适当的防护设备，如手套、面具、护目镜等。
2. 在施工区域周围设置警示标志，提示他人远离施工现场。
3. 避免漆料接触皮肤和眼睛，如有接触应及时用清水冲洗。
3. 环氧富锌漆施工工艺步骤3.1 底漆施工底漆是环氧富锌漆的第一层涂料，它能提供金属表面的良好附着力和防腐蚀保护。
底漆施工的步骤主要包括： 1. 将环氧富锌底漆按照规定的比例进行充分搅拌，以确保涂料的均匀性。
2. 使用刷子、滚筒或喷枪将底漆均匀地涂刷在金属表面上。
3. 等待底漆干燥，时间一般根据环境条件和底漆厚度来定。
3.2 中间涂层施工中间涂层的作用是进一步加强涂层的防腐蚀能力和耐久性。
中间涂层施工的步骤主要包括： 1. 将环氧富锌中间涂层按照规定的比例进行充分搅拌。
2. 将中间涂层均匀地涂刷在已经干燥的底漆表面上。
3. 等待中间涂层干燥，时间一般根据环境条件和涂层厚度来定。
环氧富锌底漆

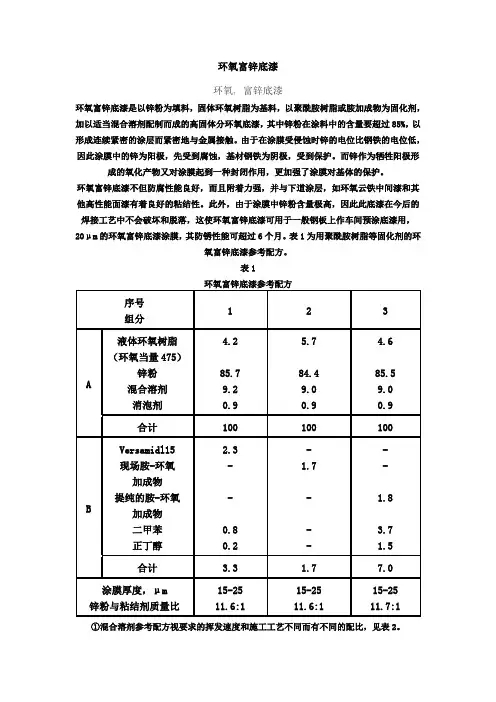

环氧富锌底漆环氧, 富锌底漆环氧富锌底漆是以锌粉为填料，固体环氧树脂为基料，以聚酰胺树脂或胺加成物为固化剂，加以适当混合溶剂配制而成的高固体分环氧底漆，其中锌粉在涂料中的含量要超过85%，以形成连续紧密的涂层而紧密地与金属接触。
由于在涂膜受侵蚀时锌的电位比钢铁的电位低，因此涂膜中的锌为阳极，先受到腐蚀，基材钢铁为阴极，受到保护。
而锌作为牺牲阳极形成的氧化产物又对涂膜起到一种封闭作用，更加强了涂膜对基体的保护。
环氧富锌底漆不但防腐性能良好，而且附着力强，并与下道涂层，如环氧云铁中间漆和其他高性能面漆有着良好的粘结性。
此外，由于涂膜中锌粉含量极高，因此此底漆在今后的焊接工艺中不会破坏和脱落，这使环氧富锌底漆可用于一般钢板上作车间预涂底漆用，20μm的环氧富锌底漆涂膜，其防锈性能可超过6个月。
表1为用聚酰胺树脂等固化剂的环氧富锌底漆参考配方。
表1①混合溶剂参考配方视要求的挥发速度和施工工艺不同而有不同的配比，见表2。
②Versamild 115聚酰胺固化剂为Henkel公司产品，胺值为230～245。
前言溶剂在漆中的作用往往不为人们重视，认为它是挥发份，最后总是挥发掉而不会存留在漆膜中，所以对漆膜质量影响不大。
实际上，各种溶剂的溶解力，挥发速率等因素将极大地影响油漆生产、贮存、施工、漆膜光泽、附着力及表面状态等多方面的性能。
在常规液态涂料中溶剂约占30-50%体积份。
溶剂在涂料中的主要作用有：◆溶解、分散涂料中的树脂，并调节其粘度和流变性，使其易于涂装。
◆增加涂料储存稳定性。
◆改善涂膜外观，如光泽丰满度等。
◆增加涂料对被涂基材的润湿性，提高附着力。
◆组成合理的挥发速率赋予涂料最佳的流动性和流平性。
不同树脂系列只能溶于不同活性溶剂中，在同一油漆配方中，常常采用多种树脂，所以多种活性溶剂配合可达较佳效果。
配方原则：在T各活性溶剂间取得性能最稳定和最佳平衡，同时尽可能多地加入填充溶剂优化成本核算和调节施工粘度。
杭州环氧富锌底漆标准(一)

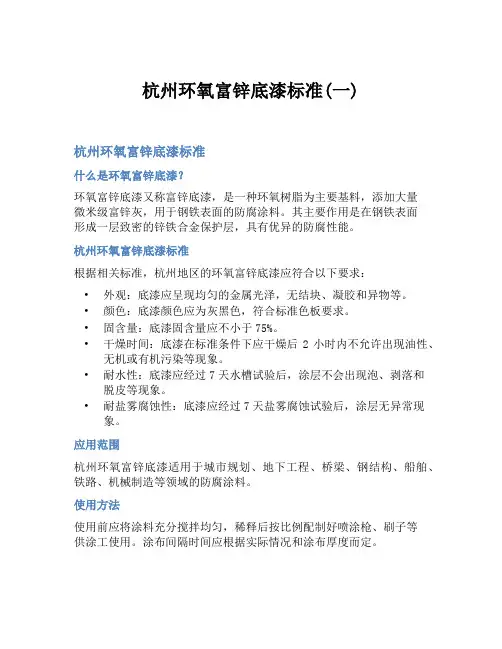

杭州环氧富锌底漆标准(一)杭州环氧富锌底漆标准什么是环氧富锌底漆？环氧富锌底漆又称富锌底漆，是一种环氧树脂为主要基料，添加大量微米级富锌灰，用于钢铁表面的防腐涂料。
其主要作用是在钢铁表面形成一层致密的锌铁合金保护层，具有优异的防腐性能。
杭州环氧富锌底漆标准根据相关标准，杭州地区的环氧富锌底漆应符合以下要求：•外观：底漆应呈现均匀的金属光泽，无结块、凝胶和异物等。
•颜色：底漆颜色应为灰黑色，符合标准色板要求。
•固含量：底漆固含量应不小于75%。
•干燥时间：底漆在标准条件下应干燥后2小时内不允许出现油性、无机或有机污染等现象。
•耐水性：底漆应经过7天水槽试验后，涂层不会出现泡、剥落和脱皮等现象。
•耐盐雾腐蚀性：底漆应经过7天盐雾腐蚀试验后，涂层无异常现象。
应用范围杭州环氧富锌底漆适用于城市规划、地下工程、桥梁、钢结构、船舶、铁路、机械制造等领域的防腐涂料。
使用方法使用前应将涂料充分搅拌均匀，稀释后按比例配制好喷涂枪、刷子等供涂工使用。
涂布间隔时间应根据实际情况和涂布厚度而定。
结语作为一种优质的防腐涂料，杭州环氧富锌底漆在防腐方面表现优异，适用范围广泛。
同时，使用时需遵守相关标准和使用方法，以确保其防腐效果和使用效果。
注意事项•使用时应注意通风换气，避免长期接触和吸入。
•涂布环境应保持清洁、干燥和无风尘。
•涂料应严格按照规定的比例进行配制，不得私自调整。
•涂布过程中应注意安全，避免产生火花、静电等危险因素。
总结环氧富锌底漆是一种优质的防腐涂料，对于杭州地区的钢结构、船舶、机械制造等领域具有很好的防腐性能。
使用时应遵守相关标准和注意事项，确保涂料的使用效果和防腐效果。
环氧富锌底漆说明书
环氧富锌漆,厂家_北京紫禁城漆业环氧富锌漆厂家紫禁城漆业生产环氧富锌漆，及相应配套的环氧中涂漆，环氧富锌漆配套面漆（，环氧面漆，丙烯酸漆，氯化橡胶漆，聚氨酯漆，氟碳漆等）紫禁城环氧富锌漆说明书环氧富锌漆英文名称 epoxy zinc rich primer环氧富锌漆执行标准：HG/T3668-2009（II），1、环氧富锌漆颜色:锌灰色（新灰色)2、环氧富锌漆比重：约为2.4kg/ L3、包装规格：25+2.5kg/组(即25公斤主漆配套2.5公斤固化剂）；4+0.4kg/组4、环氧富锌漆稀释剂：环氧类油漆专用稀释剂，紫禁城专有配方10kg/桶；2.5kg/桶。
常规配比：2组油漆配套一组稀释剂5、环氧富锌漆漆膜厚度：作为防腐底漆：干膜厚度一道40微米，2道75微米作为车间底漆：干膜厚度，一道20微米6、环氧富锌漆用量：每公斤环氧富锌漆在40微米的干膜厚度的情况下，实际涂布面积在6平米左右。
理论涂布率在8平米左右。
根据底材的形状，施工方法等，略有差异。
7、环氧富锌漆施工工艺1、环氧富锌漆施工可采取无气喷涂、有气喷涂或刷涂，专用环氧配套稀释剂，环境温度不得低于5℃，相对湿度小于85%。
2、表面处理：彻底清除物体表面的油污、锈层、泥沙，钢铁表面需经喷砂除锈处理，要求达到Sa2.5级标准。
3、漆膜要求：推荐每道涂膜厚度30-40μm。
作为车间底漆20-25微米。
4、使用方法：组份一与组份二的配比为10：1，两组份搅拌均匀后熟化30分钟即可施工使用，涂料随配随用，混合后的涂料应在6小时内用完。
在冬季施工时应该保证熟化时间足够，并且加入少量的稀释剂，以避免流挂。
欢迎致电************,150****5739咨询环氧富锌漆价格，配套油漆，紫禁城漆业提供标准环氧富锌漆及其配有丙烯酸面漆，氟碳面漆，环氧云铁中间漆等关键词：环氧富锌漆比重环氧富锌漆价格环氧富锌漆用量环氧富锌漆颜色成都环氧富锌漆环氧富锌漆密度环氧富锌漆标准环氧富锌漆稀释剂。
水性环氧富锌底漆用途和使用说明

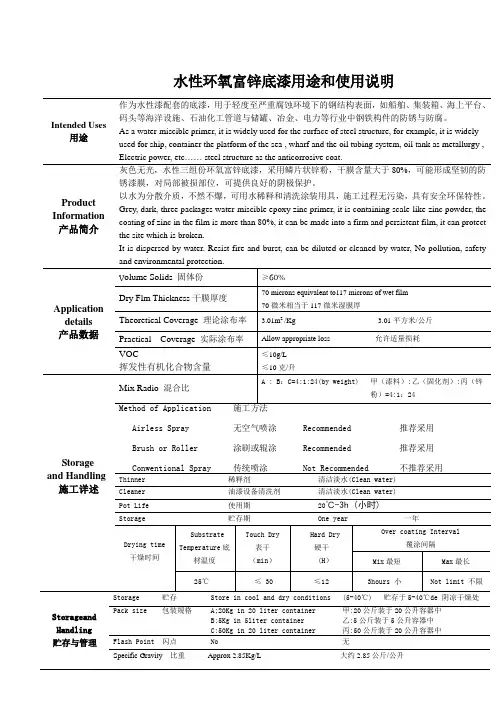

Storageand Handling 贮存与管理Storage 贮存 Store in cool and dry conditions (5-40℃) 贮存于5-40℃de 阴凉干燥处Pack size 包装规格 A;20Kg in 20 liter container 甲:20公斤装于20公升容器中B:5Kg in 5liter container 乙:5公斤装于5公升容器中C:50Kg in 20 liter container 丙:50公斤装于20公升容器中Flash Point 闪点 No 无Intended Uses用途作为水性漆配套的底漆，用于轻度至严重腐蚀环境下的钢结构表面，如船舶、集装箱、海上平台、码头等海洋设施、石油化工管道与储罐、冶金、电力等行业中钢铁构件的防锈与防腐。
As a water-miscible primer, it is widely used for the surface of steel structure, for example, it is widely used for ship, container the platform of the sea , wharf and the oil tubing system, oil tank as metallurgy , Electric power, etc…… steel structure as the anticorrosive coat.Product Information 产品简介灰色无光，水性三组份环氧富锌底漆，采用鳞片状锌粉，干膜含量大于80%，可能形成坚韧的防锈漆膜，对局部被损部位，可提供良好的阴极保护。
以水为分散介质，不然不爆，可用水稀释和清洗涂装用具，施工过程无污染，具有安全环保特性。
Grey, dark, three packages water-miscible epoxy zinc primer, it is containing scale-like zinc powder, the coating of zinc in the film is more than 80%, it can be made into a firm and persistent film, it can protect the site which is broken.It is dispersed by water. Resist fire and burst, can be diluted or cleaned by water, No pollution, safety and environmental protection.Application details 产品数据V olume Solids 固体份≥60%Dry Flm Thickness干膜厚度70 microns equivalent to117 microns of wet film70微米相当于117微米湿膜厚Theoretical Coverage 理论涂布率 3.01m2 /Kg 3.01平方米/公斤Practical Coverage 实际涂布率Allow appropriate loss 允许适量损耗VOC挥发性有机化合物含量≤10g/L≤10克/升Storage and Handling 施工详述Mix Radio 混合比A : B：C=4:1:24(by weight) 甲（漆料）:乙（固化剂）:丙（锌粉）=4:1：24Method of Application 施工方法Airless Spray 无空气喷涂 Recommended 推荐采用Brush or Roller 涂刷或辊涂 Recommended 推荐采用Conwentional Spray 传统喷涂 Not Recommended 不推荐采用Thinner 稀释剂清洁淡水(Clean water)Cleaner 油漆设备清洗剂清洁淡水(Clean water)Pot Life 使用期 20℃-3h (小时)Storage 贮存期 One year 一年Drying time干燥时间SubstrateTemperature底材温度Touch Dry表干（min）Hard Dry硬干(H）Over coating Interval覆涂间隔Mix最短Max最长25℃≤ 30 ≤12 3hours 小Not limit 不限水性环氧富锌底漆用途和使用说明Specific Gravity 比重Approx 2.85Kg/L 大约2.85公斤/公升Specification and Surface preparation 技术要求及表面处理Clean and remove grease with proper solvents, Blast clean to Swedish Standard Sa2.5 or rust removed with power tool to St3, the roughness is 40-70 micronsBecause the edge and quarter is easy to be rust in regard to water miscible paint, the edge and the quarter must be smoothed and painted in advance.用适当的清洁剂清除油脂，喷砂至Sa2.5级或动力工具除锈达St3，粗糙度40-70微米，并保持表面清洁干燥。
环氧富锌底漆使用方法

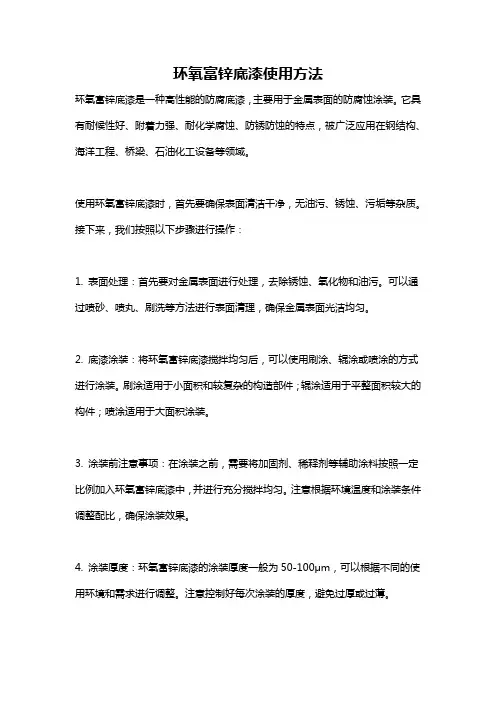

环氧富锌底漆使用方法环氧富锌底漆是一种高性能的防腐底漆，主要用于金属表面的防腐蚀涂装。
它具有耐候性好、附着力强、耐化学腐蚀、防锈防蚀的特点，被广泛应用在钢结构、海洋工程、桥梁、石油化工设备等领域。
使用环氧富锌底漆时，首先要确保表面清洁干净，无油污、锈蚀、污垢等杂质。
接下来，我们按照以下步骤进行操作：1. 表面处理：首先要对金属表面进行处理，去除锈蚀、氧化物和油污。
可以通过喷砂、喷丸、刷洗等方法进行表面清理，确保金属表面光洁均匀。
2. 底漆涂装：将环氧富锌底漆搅拌均匀后，可以使用刷涂、辊涂或喷涂的方式进行涂装。
刷涂适用于小面积和较复杂的构造部件；辊涂适用于平整面积较大的构件；喷涂适用于大面积涂装。
3. 涂装前注意事项：在涂装之前，需要将加固剂、稀释剂等辅助涂料按照一定比例加入环氧富锌底漆中，并进行充分搅拌均匀。
注意根据环境温度和涂装条件调整配比，确保涂装效果。
4. 涂装厚度：环氧富锌底漆的涂装厚度一般为50-100μm，可以根据不同的使用环境和需求进行调整。
注意控制好每次涂装的厚度，避免过厚或过薄。
5. 干燥时间：环氧富锌底漆涂装完成后，需要放置一定时间进行干燥。
在通风良好、温度适宜的条件下，一般需要24小时左右才能完全干燥。
待底漆干燥后，可以进行涂覆中间层和面漆的工作。
6. 涂装环境要求：在涂装环境中，应确保温度适宜，通风良好，不能有风尘、杂质等干扰涂装效果的存在。
同时，要注意防水、防潮、防火等措施，确保涂料质量和作业安全。
7. 定期检查和维护：在涂装工程完成后，需要每隔一段时间对涂层进行检查和维护。
发现局部损坏或者脱落的情况，应及时修补，以延长底漆的防腐性能。
总的来说，环氧富锌底漆的使用方法主要包括表面处理、底漆涂装、涂装前注意事项、涂装厚度、干燥时间、涂装环境要求和定期检查维护等。
在使用过程中，需要严格按照操作规程进行施工，确保涂装效果和防腐效果。
环氧富锌底漆使用方法及注意事项
环氧富锌底漆使用方法及注意事项环氧富锌底漆是一种用于金属表面防腐蚀的涂料，它含有高含量的环氧树脂和富锌颗粒，能够有效保护金属表面免受腐蚀性物质的侵蚀。
以下是关于环氧富锌底漆使用方法及注意事项的详细描述：1. 在施工前，需将环氧富锌底漆搅拌均匀，确保底漆内的环氧树脂和富锌颗粒充分混合，以保证涂层的均匀性和防腐蚀性能。
2. 使用环氧富锌底漆前，应将金属表面清洁干净，去除油污、锈迹和污垢等杂质，确保底漆能够牢固粘附在金属表面上。
3. 底漆施工时应确保环境通风良好，以利涂料的干燥和固化。
在高温或潮湿环境下施工时，需特别注意环氧富锌底漆的干燥时间和固化时间。
4. 涂刷环氧富锌底漆时，应均匀涂刷，避免漏涂或涂刷过厚，以免影响涂层的整体性能和美观度。
5. 在涂刷环氧富锌底漆后，应等待一定时间使其干燥和固化，以保证涂层的硬度和耐腐蚀性能。
6. 在环氧富锌底漆完全干燥和固化后，可根据需要进行研磨处理，以提高涂层的光洁度和附着力。
7. 使用环氧富锌底漆时，应避免长时间暴露在阳光直射下，以免影响涂层的颜色和耐候性能。
8. 环氧富锌底漆施工后，要及时清洗涂刷工具，避免底漆固化造成涂刷工具的损坏。
9. 需要注意保护自己的皮肤和呼吸道，使用环氧富锌底漆时应戴上防护手套和口罩，避免吸入涂料挥发物。
10. 若在户外环境使用环氧富锌底漆，需要在涂刷后及时进行覆盖或防护，防止灰尘或异物落入未完全固化的涂层上。
11. 环氧富锌底漆应储存在阴凉干燥的地方，避免阳光直射和高温环境，以免影响涂料的保存和使用性能。
12. 在使用环氧富锌底漆时，应仔细阅读产品标签和使用说明书，按照产品说明正确使用，并注意底漆的储存期限和施工环境要求。
13. 在室内环境使用环氧富锌底漆时，应注意通风换气，避免底漆挥发物残留在室内造成空气污染。
14. 在施工时应注意操作规范，避免涂料飞溅和溅到其他表面，影响环境卫生和美观度。
15. 如有不适应或意外情况，应立即停止使用环氧富锌底漆，清洗皮肤或呼吸道，并寻求医疗帮助。
环氧富锌底漆施工工艺及注意事项
环氧富锌底漆施工工艺及注意事项环氧富锌底漆是以环氧树脂、锌粉为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料。
主要用于钢管、储罐、钢结构、集装箱等。
环氧富锌底漆特性：防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。
该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。
一道成膜在75um以上，可用作车间预涂底漆。
其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。
环氧富锌底漆主要用途：适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。
例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
环氧富锌底漆基本参数：颜色及外观：灰色、无光。
比重： 2.2-2.4kg/L干膜厚度：60μm湿膜厚度：80μm理论用量：270g/㎡²包装规格：25kg+2.5kg锌粉含量：干膜锌粉含量在80%左右。
稀释剂配比：实际使用两桶油漆配一桶稀料(11公斤)。
环氧富锌底漆施工技术参考：干燥时间：(25℃)表干≤1h，实干≤24h，完全干燥7d。
熟化时间：(20℃)30分钟。
适用期：配置完成的油漆需在6小时之内用完。
建议涂装道数：无气喷涂一道，刷涂或滚涂1-2道。
前道配套用漆：直接涂装在除锈质量达到Sa2.5级的钢铁表面上。
后道配套用漆：环氧面漆、氯化橡胶面漆、云铁环氧中间漆、氟碳面漆、丙烯酸面漆。
环氧富锌底漆技术指标：环氧富锌底漆施工工艺:(1)将预涂物表面进行除油、除锈、除尘处理，喷砂除锈应达到GB8923—92标准Sa2.5级，手工除锈应达到3.0级。
(2)施工前将组份一搅拌均匀，按配比加入组份二搅拌均匀,并用专用稀释剂调整至施工粘度，放置半小时熟化。
(3)环氧富锌底漆可喷涂、刷涂，施工环境温度应在10℃以上。
室外施工喷涂后24小时内不得淋雨，底漆施工完毕，24小时后喷涂面漆，七天后交付使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性环氧富锌底漆属于水性涂料的一种，它由水性环氧树脂、锌粉为主要原料，增稠剂、助剂、水组成的。
产品适用于各种钢铁构件的长效防腐底漆，也特别适用于油储罐、油输、溶剂仓内壁、热交换器内壁及水下、地下管线等。
产品特点是无溶剂挥发，对施工人员及环境无危害、长期耐热可达400℃、漆膜具有长期耐候性、耐水性、耐盐水性、耐各种油品浸泡，对各种强溶剂较强强的抵抗能力，焊接性能优良，防静电。
水性环氧富锌底漆（双组）的技术参数：
施工工艺：
1、钢材喷砂或抛丸至Sa2.5级，表面粗糙度30-50um；
2、可采用刷涂、滚涂、高压无空气喷涂等方法施工，将漆加入适量水，搅拌均匀，使粘度在40-60S之间；用80-120目筛网过滤后熟化15分钟即可施工；
3、被涂装物体表面应清洁，无油污、浮灰、锈斑等；
4、涂装时若有烘干线，为加速漆膜干燥可在90℃以下烘干，并使流平时间不少于15分钟，烘干时间不少于25分钟；
5、喷涂第二遍时第一遍应干透，两遍至少间隔24小时；
6、施工时严禁与其它的涂料及有机溶剂混合以防变质；施工结束所用器具应立即用清水冲洗，以防干固；
注意事项：
1、用水稀释避免偏酸，兑稀时应遵循少量多次的原则；
2、使用前按合格证上标注配比进行混合搅拌均匀，待漆内气泡散逸后进行施工；
3、温度低于5℃或湿度高于80%不宜施工。
雨、雪天不宜施工。
4、与本公司水性环氧、水性聚氨酯面漆、溶剂型丙烯酸聚氨酯等都能配套使用。
贮存与运输：
产品有效贮存期6个月，贮存在阴凉通风处，贮存温度为：5－30℃。
运输时防严寒、日光曝晒和雨淋。
超过有效期，可按上述技术指标检验，如符合技术指标要求，仍可使用。
安全防护：
施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。
声明：
本产品施工数据均属于实验室试验和实际使用经验积累，仅供参考。
用户可根据实际施工条件参照调整，我们只保证本产品技术指标质量，对实际施工情况仅作指导，恕不负责。
对本说明书，我们有权在改进产品的同时进行修改。
