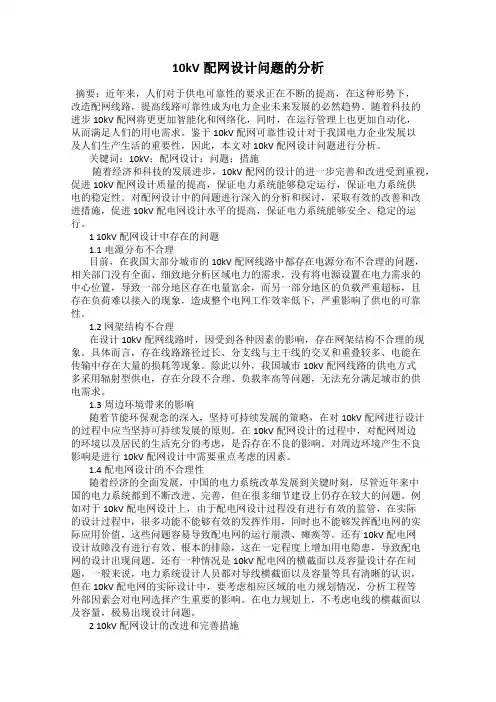

10kV配网设计问题的分析
10kV配网设计问题的分析摘要：近年来，人们对于供电可靠性的要求正在不断的提高，在这种形势下，改造配网线路，提高线路可靠性成为电力企业未来发展的必然趋势。
随着科技的进步10kV配网将更更加智能化和网络化，同时，在运行管理上也更加自动化，从而满足人们的用电需求。
鉴于10kV配网可靠性设计对于我国电力企业发展以及人们生产生活的重要性，因此，本文对10kV配网设计问题进行分析。
关键词：10kV；配网设计；问题；措施随着经济和科技的发展进步，10kV配网的设计的进一步完善和改进受到重视，促进10kV配网设计质量的提高，保证电力系统能够稳定运行，保证电力系统供电的稳定性。
对配网设计中的问题进行深入的分析和探讨，采取有效的改善和改进措施，促进10kV配电网设计水平的提高，保证电力系统能够安全、稳定的运行。
1 10kV配网设计中存在的问题1.1电源分布不合理目前，在我国大部分城市的10kV配网线路中都存在电源分布不合理的问题，相关部门没有全面、细致地分析区域电力的需求，没有将电源设置在电力需求的中心位置，导致一部分地区存在电量富余，而另一部分地区的负载严重超标，且存在负荷难以接入的现象，造成整个电网工作效率低下，严重影响了供电的可靠性。
1.2网架结构不合理在设计10kV配网线路时，因受到各种因素的影响，存在网架结构不合理的现象。
具体而言，存在线路路径过长、分支线与主干线的交叉和重叠较多、电能在传输中存在大量的损耗等现象。
除此以外，我国城市10kV配网线路的供电方式多采用辐射型供电，存在分段不合理、负载率高等问题，无法充分满足城市的供电需求。
1.3周边环境带来的影响随着节能环保观念的深入，坚持可持续发展的策略，在对10kV配网进行设计的过程中应当坚持可持续发展的原则。
在10kV配网设计的过程中，对配网周边的环境以及居民的生活充分的考虑，是否存在不良的影响。
对周边环境产生不良影响是进行10kV配网设计中需要重点考虑的因素。
10KV配网供电工程设计分析
10KV配网供电工程设计分析摘要: 随着电力系统的发展扩大，电与人们的生活越来越来密切；如何做好10KV配网供电工程设计对我们面临着挑战。
本文从10 kV配网供电设计中的路径选择、勘测定位、导线截面选择、配变布置等几个方面入手，对提高10KV配网供电工程设计进行了详细的阐述和分析,以供参考!关键词:配电网设计；路径；导线截面；配网，配变容量Abstract: With the development of power system expansion, power and people’s life more and more closely; how to do10KV distribution engineering design on our faces challenges. This article from the10 kV power distribution network design in path selection, survey and positioning, conductor section selection, distribution layout and other aspects, to improve the 10KV distribution engineering design in detail and analysis, for reference!Keywords: distribution network design, path, the wire section, distribution network, distribution, transformer capacity.0前言随着经济的发展,国家对电力的需求越来越大。
近些年来,国家对城网改造投入了大量资金,城市电网尤其是110 kV 及以上的高压电网得到了较好地改善,电网的改善对电能质量的提高起到积极的作用。
分析10kV电力配网工程系统的设计方案
分析10 kV电力配网工程系统的设计方案摘要：本文针对10 kV电力配网系统进行了详细的设计方案说明和全面的评估。
在电缆、变压器、开关设备等主要配件的选型和参数设置方面，提出了具体建议，并分析了设计方案的技术可行性和经济性。
同时，我们对设计方案的优点和缺点进行了评估，并分析了其可持续性和发展前景。
该设计方案具有结构合理、性能优良、运行稳定等优点，但也存在一定的缺点和挑战。
我们希望本文的研究成果能够为电力配网系统的设计和优化提供一定的参考价值，为推动电力行业的可持续发展做出贡献。
关键词：电力；配网工程；10KV随着经济的快速发展和人民生活水平的提高，电力需求不断增长，电力配网系统也变得越来越重要。
然而，传统的电力配网系统存在很多问题，如能耗高、运行不稳定等。
因此，如何设计一种高效、可靠的电力配网系统，已成为当前电力领域的重要研究课题。
本文将以10 kV电力配网系统为研究对象，结合相关工程理论和技术，提出一种设计方案，并对其进行详细说明和评估。
具体包括电缆、变压器、开关设备等主要配件的选型和参数设置，以及设计方案的技术可行性和经济性、可持续性和发展前景的分析。
一、电力配网系统的相关理论和设计要素电力配网系统是现代工业、农业和家庭生活中必不可少的基础设施之一，它主要负责将发电厂产生的高压电能转换为低压电能，并将其输送到不同的用户终端。
电力配网系统的设计是电力工程中非常重要的一环，它涉及多个理论和技术领域，需要根据不同的要求和特点进行合理的设计[1]。
电力配网系统的主要理论和技术包括电力系统基础理论、输配电线路技术、变压器技术、配电设备技术等。
其中，电力系统基础理论包括电力系统的结构和特点、电力系统运行控制技术等；输配电线路技术主要包括线路的选型、布置和敷设技术、防雷技术、地线接地技术等；变压器技术包括变压器的选型、组接和保护技术、变压器的损耗和效率等；配电设备技术包括开关设备、保护设备、计量设备等的选型、配合和保护技术等。
10kV配网线路及杆塔基础设计分析
10kV配网线路及杆塔基础设计分析摘要配网线路是我国电力系统重要组成部分，也是保障电力输送到用户的重要途径。
配网线路及杆塔基础的科学设计关系到配网运行的稳定与安全，需要在设计工作中结合实际情况进行分析讨论。
本文以10kV配网设计为主题，从配网线路和杆塔基础两个方面就其设计要点进行深入探讨，以期抛砖引玉。
关键词10kV配网；配网线路；杆塔基础；设计要点随着社会居民用电量持续增加，10kV配网建设已经成为我国现代化城市发展中的首要任务。
由于配网结构复杂，配网运行可靠性和安全性等指标越来越高，大大增加了10kV配网设计的深度。
因此，如何才能科学设计10kV配网中的关键组成部分值得深入探讨。
1 10kV配网线路设计要点1.1 合理选择配网线路在10kV配网线路设计的过程中，首先综合考虑影响设计的各种因素后确定配网线路的起始点位置和重点位置，之后对配网线路进行优化设计，这直接关系配网建设成本以及是否符合当地实际的发展规划，期间设计人员要尽量地选择更加便捷、距离更短的配网线路，避免设置迂回的配网线路，同时还要避免破坏当地农业以及保证后续抢修的便捷性，在确保配网线路运行可靠和安全的基础上，选择最具性价比的配网线路。
比如，在确定配网结构时，可以采用单元制对环网点进行科学规划，实现分区供电，减少同一供电区域范围内出现配网重叠的问题。
此外，10kV配网线路设置的直线杆等间距进行合理确定，确保所设计配网线路间距的合理性。
比如，若存在交叉跨越的配网线路布设情况，要适当地减小线路之间的挡距。
1.2 合理选择配电设备配电设备的选择也是10kV配网线路设计的重要内容，具体需要结合配网线路建设的实际情况，做好配电设备型号和质量等的质量检查工作，保证所选配电设备质量和性能可以满足相应的配网建设以及运行需求。
比如，在选择配网线路导线的时候，需要结合10kV配网建设需求和整体设计规范来进行合理选择，可以通过计算校验所选配网线路导线规格和型号的合理性，确保所选导线性能可以满足配网运行稳定性和安全性的需求。
浅谈10kV基建配网工程设计过程
浅谈10kV基建配网工程设计过程摘要：近几年来，经过新一轮农网改造升级建设。
我国农村电网水平得到了很大的改善，对农村经济水平的整体提升发挥了非常重要的作用，但是在新一轮农网改造升级勘测设计过程之中，仍然还存在着很多的问题，这些问题的存在都是不能够被忽视，必须要尽快的解决。
本文按照国家电网农（2010）1303号文<关于转发国家能源局《农村电网改造升级技术原则》的通知>精神，对整个农网配网设计过程进行了更深入的探讨，分析新一轮农网改造升级勘测设计中存在的问题及改进办法。
关键词：农网改造升级；基建配网；问题；措施引言：10kV基建配网工程在当前的工程建设中所占比例较大，建设和规划的要求较高。
同时还要对基建配网工程的安全管理加大工作力度。
因此，从相关的设计和标准要求出发，就要对10kV基建配网工程进行严密的管控，保证配网工程的顺利开展和质量达到要求。
1、基建配网设计的做法伴随着近几年社会经济的快速发展和人，民生活质量的节节提高，城市化建设的速度在越来越快，对老城区的电力改造的也在不断加大工作力度，这样就为电力企业带来了许多很好的机会。
基建配网设计的初设工作依次是：首先，拿到配网工程设计的任务之后，确定初步设计完成的时间要求。
接着，依据工程的归属地，到供电局等有关单位了解这一项目建设的目的和要求，同时向他们征集与该项目有关的原始资料，如改造之前的电气接线图纸、当前线路的负荷状况等等。
然后，同相关单位一起到有关项目的场地进行勘察。
最后，依据中国国家电网城市配，电网技术导则、国家和电力行业相关配电设计的要求、规程及规定；结合当时的情况和所集来的有关资料，之后进行项，目的最初设计。
上面所讲，的具体做法如下：第一，要进行现场测量，测量的方法，能够使用红外线测距仪、滚轮、GPS等仪器来测量，具体的设计依据线路的长短及其复杂度的不同来选择；对短距离并且是在空旷平坦架设的架空线路，电缆的线路能够应用红外线测距仪、滚轮来进行测量；相对线路比较长的所经地段，比较复杂的架空线路，由该测量人员使用GPS对其测量，接着将测量的成果交给设计工作者。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV基建配网工程设计分析
发表时间：2017-04-12T10:20:17.727Z 来源：《电力设备管理》2017年第3期作者：吴畴
[导读] 高质量的工程就要从设计、材料等方面严格把关，因此本文着重与方案的设计分析，仅供参考，又不足之处欢迎指正。
湛江雷能电力设计院有限公司，广东湛江 524005
摘要：本文根据国家电网相关的规定，对10kv基建配网工程进行了设计分析，从问题的预测分析到对问题给予合理额解决方案，然后制定合理的初步设计方案。
在通过相关部门审查后，进一步制定施工工作方案。
一步一步循序渐进，以求制定出更完善的设计方案，从而提高配网工程的质量和施工效率。
本文仅供参考。
关键词：配网工程；电网建设
1 引言
随着我国经济的飞速发展，电力的使用需求也日益飚高，而在我国的电力事业的发展中，电网工程中的重要组成部分—10kv配网基建工程起到了非常重要的作用。
为了保证电力的正常供应，配网基建工程就是其中不可忽视的重要部分。
高质量的工程就要从设计、材料等方面严格把关，因此本文着重与方案的设计分析，仅供参考，又不足之处欢迎指正。
2 问题预测与可行的解决方案
2.1可能遇到的问题
（1）当地居民不配合。
在工程的实施过程中，有些居民不太配合施工或是有意阻挠施工的顺利进行。
群众认为施工会对其的利益有所损害，认为配电变压器会对人体有辐射不利于居民的身体健康，或是施工破坏当地的环境；他们或是担心由于要对部分房屋外墙打街码，进而会对房屋的整体结构有所影响，或是对房屋有所损害。
（2）巨额的道路挖掘修复费用。
在配网基建工程的施工过程中，可能需要挖掘附近的道路，这样会使工程的成本费用大大提高。
只有在有足够的资本投入的情况下才能使工程顺利的完工。
2.2解决方案
（1）在面对居民的阻挠时候，应该清楚的让群众认识到施工队会按照国家相关的法律法规就行施工，对于辐射问题，施工队会严格按照《电磁辐射环境保护管理办法》明文规定进行施工，让居民意识到工程施工会严格执行相关的规章制度而不会出现他们所担心的问题。
（2）我国近年来配网工程项目甚多，许多的项目涉及到市政道路开挖，而道路的修复也是要付出相当大的经济代价。
而道路的开挖也会引发很多的交通问题。
此外，大量的电缆沟在进行道路扩建和改造被覆盖，从而导致原先的的线路走廊很难被找到。
如果进行线路改造只能挖掘新的电缆走廊，而这样的则会造成高额的开挖费用。
所以在进行施工前，我们尽可能周全的考虑到这些问题，做出最合理、科学的的设计方案，也便于施工队的顺利施工和最大限度的减小工程成本。
面对开挖和修复问题，我们应该提前向城市管理行政主管部门申请占道需求，以便于行政部门对城市的管理。
并且也要对道路的修复做好周全的考虑，可以将道路的修复委托给专门城市道路养护维修单位对道路进行修复。
3 起始阶段设计
3.1估算工程完工的时间
在10kv基建配网工程中，第一要计划好的就是项目设计的时间，有了时间的限制才能更有效率的完成项目。
3.2掌握项目实施地点的情况
要对项目的实施地点了如指掌，要收集该地区的电器设备运行情况，线路负荷状况，还有电器接线图等等，以便于更好了解该地区的实际情况。
3.3勘察现场
对现场的勘察也要认真仔细，确定好配网工程线路的起点，线路途径点和线路的终点。
3.4 起始阶段的详细设计
仔细阅读中国南方电网城市配电网技术导则以及相关规范和标准，再根据从项目实施地点收集来的相关材料，进行项目的起始阶段设计。
起始设计过程中的主要内容有一下几点。
（1）用经纬仪，滚轮，红外线测距仪等工具对实施现场进行测量。
根据路线的长短和复杂度选，选择不同的测量工具。
经纬仪就适合地形复杂和线路较长的情况，滚轮和红外线测距仪就比较长用于地形平坦视野开阔的地形。
（2）沿线测量时，我们可以运用不同的方法将现场的情况记录下来。
比如说：拍照，做笔记；记录的主要内容有：突出的具有标志性的东西，或是新建的建筑物等等。
利用这些收集来的材料进行线路的绘制。
此外，在提交了电子档案提交之后，施工队或是运行部门可以迅速找到故障点，以便于尽快的修复这些故障，以此来提高服务质量。
（3）在熟悉和掌握了收集到的材料和各方面情况后，就可以绘制改造后电气接线图，改造后线路走向示意图等等。
在进行图形绘制时，为了将修改前后的差别显示出来，我们可以使用不同的颜色和线型来区分。
新建的内容，可以用虚框在改后的电气接线图上标注。
为了使设计说明能够更加的准确详细，要周全的考虑到各种情况，例如：项目的运距，电气设备的选择，项目的设计依据，范围和规模，地形等等。
4 设计方案的审查
（1）起始阶段的设计方案和估算完成后，可以向相关上级部门提交。
在符合电网规划大纲的前提下，结合实际情况，对设计方案的合理性，可行性，必要性进行讨论和分析，最后统一意见和建议。
（2）初步审查过后，联系实际情况对图纸和预算进行进一步的优化和完善。
将优化后的图纸提交到建设部门后，最终提交给规划部门。
5 施工工作的设计
5.1重新勘察和测量
首先，要对起始阶段设计方案的路径进行再一次的勘察和测量。
这是一定要不能少的步骤。
由于施工相对起始阶段设计会有一定的时间延迟，这段时间内现场状况可能会变化，所以针对这些情况要将设计方案进行优化。
举个例子，起始设计方案中有2根可利用的电缆保护
管，而现在却被其他工程占用，所以就要增加工程量和费用。
5.2相关设备的合理选择
以相关标准为依据，进行导线，基础形式，杆塔模式等设备的选择，以确保可以合理的控制工程的造价，和加快工程的建设进度，更能显著的提高工程的质量。
在选择基础式和杆塔式后，依据配网规划，将线路设计为单回路，并使其排列成三角形。
其中，档距的设计需要根据施工现场的实际情况而定，通常，为能够起到路线的防风作用，大约在线路5档时，就要对基铁塔进行设置。
这样不仅能防风，还方便于以后铁塔引出分支路线。
考虑到当地的城镇道路建设，要认真的挑选水泥电杆和铁塔。
对防雷用具的选择，采用小于10欧的接地电阻可以有效的确保铁塔接地，避雷装置的设置也不要超过1千米。
如果想要保证优良的绝缘效果，横担和瓷瓶可以采用SQ250以及上等级的瓷横担。
此外，这种设备还可以迅速找到故障点挡碰到意外情况的破坏。
考虑到被雷击的情况，悬式绝缘子可以采用玻璃绝缘子。
敷设方式和保护管的选择。
电缆沟敷设方式方便施工和运行维护，而在施工现场条件受到局限是可以采用埋管敷设方式或者是槽盒敷设方式。
如果采用埋管敷设方式则需要使用波纹管作为保护管，因为波纹管的耐腐蚀且硬度强。
对线型的选择。
中压架空线的可根据配网规划使用铝芯轻型交联聚乙烯绝缘架空电缆，在主干线和分支线的线型选择上予以区别，使用合适的线型以提高服务的质量。
电缆沟结构的型式设计以及顶管和埋管的设计。
浮面电缆沟这种结构有利于施工和运行维护，可以优先考虑。
沉底时是在要求与现场环境一直的情况下使用，此时埋管方式可以选用直埋式，此外如果具有管道，可以采用排管式的方式以确保保护管的牢固。
对电气设备的选择，通常，高压电缆分支箱可以采用开关一进三出电缆分支箱，户内环网柜可以采用免维护的SF6负荷开关柜。
户外真空开关则采用带通讯接口的真空开关。
而变压器则可以采用S11及以上等级的低损耗变压器。
6 结束语
为了保证施工的顺利有效率的进行，在工程启动前，要充分了解施工人员的技术背景。
在施工正式启动后，要实时验收施工队的工作质量。
当发现了问题以后，要采用合理有效的解决方案。
为了提高工程的质量，对材料，项目的各个关键点都要进行反复的检查和验收。
参考文献：
[1] 刘雅琴.关于10kv基建配网工程施工中存在的问题探讨（2016）
[2] 林峰.10kv配网基建工程设计过程探讨（2014）
[3] 叶高林.10kv配网基建工程施工常见问题及处理（2015）。
