大型小区预付费电表设计方案讲解
单相IC卡预付费电度表的设计
单相IC卡预付费电度表的设计摘要本文介绍了接触式IC卡电度表的硬、软件设计,该设计采用电子电度表专用集成电路SM9903实现电量计量,用加密型IC卡SLE4442作为预付费售电的传输媒质,用单片机AT89C51构成主控系统,采用LED显示器节约电能。
关键词接触式IC卡;电能计量;SM9903;SLE44420 引言IC卡预付费电度表是当今国际最先进的预付费电度表,它集防磁、防干扰、防静电、防窃电、过载保护、用电自动度量、可接自动抄表系统、通讯、液晶显示、状态声光报警等功能于一体,以无法破译的保密系统保证了安全性和可靠性。
1 总体方案单相预付费电度表主要包括电能计量系统和预付费系统。
电能计量系统主要完成电能测量、电能值显示、超负荷断电等功能;预付费系统主要是利用IC卡实现先付费,再用电。
系统框图如图1。
图1硬件电路结构图2 单相IC卡预付费电度表工作过程上电时,数码管显示代码。
将存放在E2PROM中的剩余电量调至RAM中。
当单片机工作正常时,能显示剩余电量和已用电量。
当有本机IC卡插入卡槽时,根据有电卡和无电卡(空卡)作出不同的处理。
若卡中的电量被写入表中,且将卡清零。
若为空卡或非本机卡或IC卡密码输入有误,则显示相应错误代码。
当有用电时,剩余电量递减,已用电量递增。
当电用完时,切断电源,并显示及时购电代码3 硬件电路3.1 有功电能测量本设计采用有功电能测量集成电路SM9903。
SM9903内部电路模型如图2。
图2SM9903内部电路模型图3.2 预付费电度表工作原理预付费电度表的硬件电路可分为电能计量电路、控制电路、显示电路、IC 卡接口、电量存储器、掉电检测和CPU监控几大模块。
下面分别介绍各部分电路的工作原理。
电能计量电路采用静止式电子电度表专用集成电路SM9903,电表常数为1 600P/kW·h。
控制部分是整个电度表的心脏,实现电能脉冲、掉电信号、IC卡信号、串行E2PROM数据的采集和读写,完成显示驱动模块的控制和继电器的驱动功能。
小区电表收费设计方案

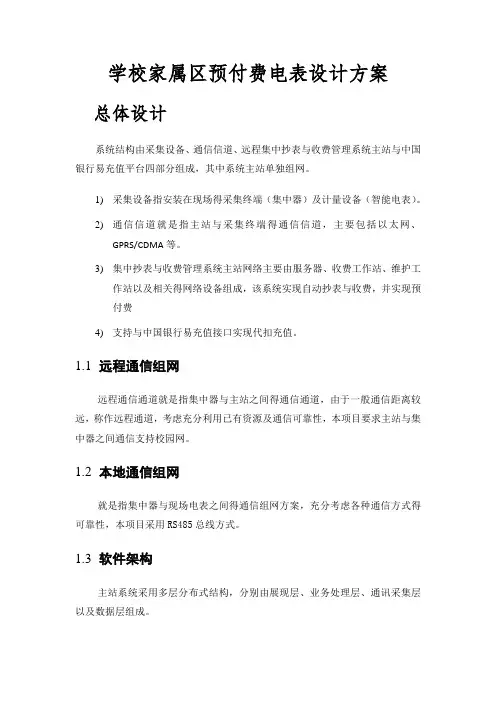

学校家属区预付费电表设计方案总体设计系统结构由采集设备、通信信道、远程集中抄表与收费管理系统主站与中国银行易充值平台四部分组成，其中系统主站单独组网。
1)采集设备指安装在现场得采集终端（集中器）及计量设备（智能电表）。
2)通信信道就是指主站与采集终端得通信信道，主要包括以太网、GPRS/CDMA等。
3)集中抄表与收费管理系统主站网络主要由服务器、收费工作站、维护工作站以及相关得网络设备组成，该系统实现自动抄表与收费，并实现预付费4)支持与中国银行易充值接口实现代扣充值。
1.1远程通信组网远程通信通道就是指集中器与主站之间得通信通道，由于一般通信距离较远，称作远程通道，考虑充分利用已有资源及通信可靠性，本项目要求主站与集中器之间通信支持校园网。
1.2本地通信组网就是指集中器与现场电表之间得通信组网方案，充分考虑各种通信方式得可靠性，本项目采用RS485总线方式。
1.3软件架构主站系统采用多层分布式结构，分别由展现层、业务处理层、通讯采集层以及数据层组成。
展现层：采用Web浏览器方式为用户受理各业务，提供可交互得界面。
用户通过界面操纵各类业务、维护系统与设备。
业务处理层：提供与实现抄表、设备维护、用量计算、费用计算、缴费与票据打印等各类业务与服务，进行各类业务规则得处理。
数据层：数据得存储与一致性维护。
通讯采集层：负责与集中器或其它逻辑节点间得数据与信息交换，提供稳定、可靠得通讯链路等。
1.4主要功能特点1)远程自动抄表实现对计量点得日冻结表码远程抄读，并用于用电监测与费用结算。
2)后台预付费采用后台预付费模式，对用电用户实现预付费管理。
3)支持阶梯计费支持按月阶梯计费，响应国家政策中关于能源阶梯计费要求。
4)多种缴费方式支持收费中心坐收收费模式；支持与中国银行易充值接口实现代扣充值；5)自动催费系统在用户剩余电费低于告警阀值或拉闸阀值时，系统自动对用户采用短信催费与拉合闸控制。
1.5系统扩展及兼容设计为保护投资得有效性，系统建设在规划设计阶段必须充分考虑系统扩展性与兼容性，以便满足业务范围扩大及系统规模增长得需求。
电表集抄预付费综合管理系统方案(单相三相半微功率无线)
电表集抄预付费综合管理系统实施方案一、概述电表集抄预付费综合管理系统（以下简称系统），是由湖南集社电子技术有限公司自主研发、拥有自主知识产权的远程抄表管理系统，并集成威胜、科陆、鼎信等国内一流品牌相关硬件产品，为二级能源用户提供领先的预付费综合管理解决方案。
系统采用阿里云专业服务器ECS，免去用户自建及维护服务器的繁琐，大大降低用户成本，保证了系统稳定、安全、高速、高效运行；系统以全自动的远程抄表方式取代了传统的人工抄表，实时/定时相结合的方式采集信息，对数据实现统一管理、集中存储，极大地提高了工作效率和计量的准确率。
二、参照标准和规范文件✧GB/T17215.321-2008《1级和2级静止式有功电能表》✧JJG596-2012《电子式交流电能表检定规程》✧DL/T645-2007《多功能电能表通讯协议》✧Q/GDW130-2005《电力负荷管理系统数据传输规约》✧Q/GDW1376J-2013《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》三、系统介绍1、系统组成系统由抄表系统硬件（电能表、集中器等）和预付费管理系统软件及APP 软件组成。
根据项目实际情况，系统配置清单如下。
2、系统网络结构图一电表远程抄表系统网络结构3、系统运行原理系统采用阿里云专业服务器ECS和微软SQL SERVER2008，可以满足大容量数据存储的要求。
管理软件采用网络化设计，既适用于本地一站式管理，也适用于多个管理部门的多重管理，如分公司和总公司之间、物业管理和行业管理之间等。
集中器按照主台下发的抄表命令自动向各个采集器发送冻结抄表指令，抄取计量表各种数据信息，并具有数据补抄功能，可自动对未成功抄回的计量表进行补抄。
集中器内部带有高精度时钟芯片和大容量非易失性存储器，可保存31天的日零点冻结数据和12个月的月末零点冻结数据。
系统初始化原理：系统设计了自动搜寻采集器的功能，计量表和抄表设备即装即用、施工快捷，非常方便。
预付费电表升级改造管理方案
预付费电表升级改造管理方案一、前言。
预付费电表就像个小管家，以前管钱管得还不错，但现在时代进步啦，它也得跟着升级改造，这样才能更好地为大家服务。
咱们这个管理方案呢，就是要把这个升级改造的事儿办得妥妥当当的。
二、目标。
1. 让预付费电表变得更聪明。
把电表升级得能更好地计算电费，精确到每一分钱，而且还能适应各种新的用电情况，就像给一个小学生升级成大学生一样，知识储备大大增加。
2. 提升用户体验。
让用户用起来更方便，不管是缴费啊，还是查询用电情况，都像玩手机一样简单，最好是大爷大妈也能轻松上手。
三、升级改造内容。
# （一）硬件升级。
1. 换个“芯”给电表换上新的芯片，就像给老电脑换个新处理器，速度更快，计算能力更强。
这样就能更准确地计量电量，也能支持更多的功能，比如远程控制。
2. 加强通信能力。
让电表能更好地跟后台系统“聊天”，就像给它装了个高级对讲机。
可以选择更稳定、更快的通信方式，像4G或者窄带物联网（NB IoT）。
这样一来，电表的数据就能快速地传到管理系统，用户的缴费信息也能及时传回来。
# （二）软件升级。
1. 智能计费系统。
设计一个更智能的计费程序，不仅能按照不同的电价时段准确收费，还能根据用户的用电习惯给出合理的用电建议。
比如说，要是发现某个用户晚上用电特别多，就可以提醒他晚上有些时段电价更便宜，可以把一些用电量大的电器放在那个时候使用。
2. 用户界面优化。
把用户在手机或者电脑上查看电表信息的界面做得更简洁、更漂亮。
就像把一个乱糟糟的房间收拾得井井有条，用户一打开就能清楚地看到自己的用电量、余额，还能方便地缴费。
四、实施步骤。
# （一）准备阶段（1 2个月）1. 成立项目小组。
把技术人员、客服人员、还有宣传人员都拉到一个小组里。
技术人员负责电表的实际升级，客服人员要准备好回答用户的各种问题，宣传人员就得把这个事儿告诉大家。
就像组建一个超级战队，每个成员都有自己的任务。
2. 物资准备。
购买好升级需要的新芯片、通信模块等硬件设备，还有软件升级的开发工具和测试设备。
IC卡预付费智能电表的设计
摘要随着社会生产力的发展和科学技术的进步，电表的使用已经趋向智能化的需求，IC 预付费智能电表从技术上满足了电力工业对电能的计算、控制和管理的要求。
所谓预付费是指用户“先付费，后用电”。
IC卡预付费智能电表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。
论文对其硬件和软件进行设计，硬件电路主要包括电能计量电路、控制电路、显示电路、IC卡接口、电能存储器、掉电检测和电源等模块；软件设计主要有系统初始化程序、主程序MAIN、IC卡检测及读写程序、外中断0服务程序、定时器0中断服务程序等。
设计主要通过IC卡单元，专用集成电路SM9903，以及LED显示器等各个单元来完成计费，数据显示。
实现智能化电表。
关键词IC卡预付费智能电表。
AbstractWith the development of social productivity and progress of science and technology, the use of intelligent electric meter has been the trend of demand, IC prepaid intelligent meter and meet the requirement of calculation, power control and management of the electric power industry from technology. The so-called prepaid refers to the user "first payment, after electricity". Intelligent IC card prepaid meter has multiple anti-theft function, small starting current, no creeping, wide load, low power consumption, error curve straight, long-term operation stability, beautiful appearance, small size, light weight, convenient installation.The hardware and software design, the hardware circuit mainly includes the electric energy metering circuit, control circuit, display circuit, IC card interface, energy storage, power failure detection and power supply module; software design includes system initialization program, main program MAIN, IC card detection and reading and writing program, external interrupt service program, 0 timer 0 interrupt service program. The design mainly through the IC card unit, special integrated circuit SM9903, and LED display unit to complete billing, data display. The realization of intelligent electric meter.Keywords IC card prepaid smart meter.目录1. 绪论 (1)1.1 课题背景 (1)1.2 课题意义 (1)1.3 国内智能电表的发展 (2)1.4 国外智能电表的发展 (2)1.5 智能电表的发展趋势 (2)2. IC卡预付费智能电表工作原理 (4)2.1 IC卡预付费智能电表概述 (4)2.1.1 IC卡介绍 (4)2.1.2 lC 卡电能表管理信息系统的简介 (4)2.1.3 IC卡预付费智能电表概述 (5)2.2 预付费电度表工作过程及基本原理 (5)2.2.1 预付费电度表工作过程 (5)2.2.2 有功电能测量的基本原理 (6)3. 预付费智能电表硬件设计 (9)3.1 硬件设计 (9)3.1.1 电能计量系统方案设计 (9)3.2 预付费电度表电路 (11)3.2.1 电能计量电路 (11)3.2.2 控制部分 (12)3.2.3 显示电路 (12)3.2.4 IC卡接口电路 (14)3.2.5 电能存储器 (14)3.2.6 掉电检测电路 (14)3.2.7 磁保持继电器驱电路 (15)4. 系统的软件设计 (17)4.1 主程序设计流程图以及相应代码 (17)4.2 IC卡检测及读写程序设计 (18)4.3 外中断0服务程序的流程图以及代码 (22)4.4 定时器0中断服务程序以及代码 (24)结论 (34)致谢 (35)参考文献 (36)1. 绪论1.1 课题背景电能表是我国电工仪表行业中产量最大，应用最广的产品。
一表多卡预付费电能表的
一表多卡预付费电能表的设计与应用李文俊飞思卡尔半导体 MCU 应用设计中心（南京润深电子有限公司，南京大校场路5号 210005）内容摘要：本文从一表多卡预付费电能表的实际应用情况出发，以排灌用表（浇地表）为实例，详细介绍了一表多卡预付费电能表的设计要点及应用经验。
此外，本文还对一表多卡预付费电能表中的设计注意事项给予提醒，还总结了一表多卡预付费电能表的一些运行经验。
同时本文还给出一种一表多卡预付费电能表的成熟设计方案，并对该方案的优缺点加以评估。
关键词：浇地表一表多卡射频卡 MC68HC908JL8一、引言预付费电能表因为其独特的应用优势有着较为广泛的使用。
预付费电能表按照使用场合来分可分为两大类，一类是专用预付费电能表。
简单地讲就是一表一卡，即每个用户单独使用一只电表，各个用户之间不能通用。
每个电表只识别一个购电卡，同时每个购电卡也只能在一只电能表上使用。
第二类是公用预付费电能表。
也就是一卡多表或者讲一表多卡。
其最大的特点是多个用户共有一个电表或者一个用户使用多个电表，并且每个电表对每个用户进行单独计量收费。
一表多卡预付费电能表作为预付费电能表的一个分支也在越来越多的场合下使用。
公用浇地表（即排灌用表）就是其一个较成功的例子。
它不仅解决了收水费电费难的问题，而且又杜绝了以往固定交多少钱任意用水的严重浪费现象，符合社会节约用水的方针。
二、使用情况分析一表多卡预付费电能表因其特定的使用环境，使其与专用预付费电能表存在很多差别。
环境影响恶劣。
一表多卡电能表一般安装在野外露天的环境，沙尘、潮湿影响特别严重，因此对电表的密封性能有着较高的要求。
此外，电表所在环境的干扰因素也很多，对电表的电磁兼容性能也有特殊的要求。
使用频繁。
一表多卡预付费电能表一般均为多个用户使用，使用的频率较高。
例如，公用脱粒机用表在秋收农忙季节，每天的使用次数相当多。
而在平时几乎停止使用。
其关键部件如卡座等可能是专用预付费表使用次数的几百倍。
浅析智能电表的预付费远程抄表及多回路监测系统设计及应用
浅析智能电表的预付费远程抄表及多回路监测系统设计及应用1. 项目概况曹路新城市商业广场，是商业综合体。
有5个单体构成，1、4号楼是沿街商业，共41户，2、3、5号楼是小商铺，共249户，建筑面积4.36万平方米，建筑高度19.8米。
项目设开关站1座，用户站2座。
供电局的电费计量方式是高供高量，每个商铺的电费有物业每月收取。
2.现实情形按已往的做法，每家每户装一块电表，物业工程师每月定点去抄表，把每月的电表读数通知用户，用户在规定的时间去物业中心缴费。
这种方法费时间费人工，还时不时会发生不交电费的现象，有时为了催缴电费工作人员要沟通好几次。
为了躲避低效的电费收取方式，这个项目在设计的时候，和设计师商讨采用智能电表远程抄表系统，商铺部分的电表采用预付费远程抄表，这样能省缺抄表的繁琐，也能监控商铺的用电情况。
3. 智能电表智能电表有三部分构成，测量部分、数据处理部分、通信部分，是具备计量电能、实时监测、自动掌控、数据处理、信息传递等功能的电表。
预付费智能电表需要到后台充电才略供电，一般设置一次以上低电量跳闸提示用户，之后再不充电自动切断电源，从而有效解决物业抄表、收费低效的工作方法。
通过后台软件对用户每一次的充电情况和使用情况进行记录，方便以后的统计、查询、开票等。
智能电表是在机械式电表、半电子式电表的基础上发展起来的一种新型电表，具有计量更准确、电量查询、电量记忆、低电量报警、智能计费、数据传送等特点。
4. 远程抄表系统4.1 智能远传表能将数据输出的表为远传表，和传统表不一样是在原电表的基础上加添了数据输出的功能。
4.2 手记器手记器是手记智能远传表输出的数据信息，并将这些数据信息转换成计量认可的物理量，存储在手记器的存储器中，通过后台软件，可以查询系统中每一个用户的数据，并在后台软件下将用户数据上传。
4.3 转换器转换器是完成与手记器的数据通讯工作，定时循环接收手记器的数据，向手记器下达命令，依据后台要求接收某个智能电表的数据。
商户插卡式预付费电表方案
商户插卡式预付费电表方案(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March商户插卡式预付费电表方案一、启用目的为了有效管控租户的用电行为，使租户合理、高效的使用电能，避免租户拖欠电费的现象的发生，减轻由此给公司造成的经济负担，特制定此方案。
二、启用方法实行逐层逐户将机械式电表改为预付费智能电表，计划从负一层开始安装，直至四层全部完成电表启用工作。
三、智能IC卡预付费电表收费系统介绍由IC卡电表、IC卡读写器、管理系统软件和IC卡组成。
通过读写器对IC卡售电充值。
实现用户预先购电，再消费的管理模式，根本上避免拖欠电费的情况发生。
四、IC卡预付费电表管理系统1. 管理计算机安装于管理中心，通过收费系统管理软件对所有IC卡及电表进行收费管理。
系统管理软件功能包括IC卡管理、数据资料查询、报表打印功能、系统安全维护到系统操作的人性化均有完善的功能。
2. IC卡读写器通过USB口直接连接电脑，通过管理软件对电卡进行发行、充值、补卡、查询等操作。
3. IC卡预付费电表种类IC卡预付费单相电表和 IC卡预付费三相电表4.主要技术参数基本误差：符合GB/要求时钟准确度：在参比温度下≤±秒/天，环境温度对日计时误差影响≤(d.℃•)电池容量：≥停电后数据保存时间：≥10年停电后时钟工作时间：≥5年停电后时钟电流：≤正常工作电压：~极限工作电压：~电压回路功耗：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于、10VA；在通信状态下不大于3W、12VA电流回路功耗：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1VA。
正常工作温度：-25℃~+60℃极限工作温度：-40℃~+70℃存贮和运输温度：-40℃~+70℃环境湿度：≤95%产品寿命：大于10年电能脉冲宽度：80±20mS，典型值：80mS调制式红外通信速率：1200bpsRS485通信速率：1200、2400、4800、9600 bps载波模块和电表之间的通信速率：2400bps5.规格参数五、IC卡预付费电表功能1、租户购电卡采用逻辑加密IC卡，数据采用动态加密技术，一表一卡，杜绝伪卡、且使用寿命长, 能接受按正确程序补发的新卡，并拒绝原卡。
预付费单相多功能电能表设计
１ 产品功 能设计
本 文设 计 的 单 相 多功 能 电表 采 用 了美 国德 州 仪 器 公 司（ Ｉ新 推 出的 单 相 防 窃 电 Ｔ） 多 功 能 电 能 表 专 用 芯 片 ， 是 德 州 仪 器 它 ＭＳ ４ ０ 列 产 品的 成 员 ， 一 款超 低 功 耗 Ｐ ３系 是 的 １ 位单 片机 ＭＳ ４ ０ Ｅ ２ 芯 片 ， ６ Ｐ ３Ｆ ４ｘ 内部 包 含 了 单 相 防 窃 电 多 功 能 电 能 表 计 量 模 块 Ｅ Ｐ ３ Ｃ ｌ提供有功功率、 功功率 、 Ｓ４０ Ｅ ， 无 电 压、 电流 、 率 、 时 电流 采 样 值 ， 率 因 数 频 瞬 功 等 电 参数 ， 芯片 功 能 强 大 ， 电能 计 量 行 该 在 业 居 于 世 界 领 先 水 平 。 单 相 多 功 能 电表 该
工 程 技 术
预 付 费 单相 多 功 能 电能 表 设 计
张 荷 涛 （ 郑州广 播电视学校 郑州 ４ ００ ） ５ ０ ２ 摘 要： 本文介 绍 了一款 预付费单 相多功能 电能表 ， 电能表主要 采用Ｍ Ｐ ３ 计量芯 片来设 计 。 中详细 阐述 了该 电能表各 种功能 的设 该 Ｓ ４０ 文 计及其特 点 ， 分析 了产品 的社会 价值 及市 场前景 。 并 关键词 ： 多功 能电能表 电力载波 软 件校 表 中图分 类 号 ： Ｐ ９ Ｔ３１ 文 献 标 识 码 ： Ａ 文章 编号 ： ６ ２ ３ ９ （ ｏ Ｏ ０ （） ０ ７ 一 ｌ １ ７ － ７ ｉ ２ ｉ要 定 期 派 专 人 上 门 抄 表 催 收 电费 ， 工作 量 大 ， 给供 电管 理 部 门 集 中 管 理 带 来 很 多 的 不 便 。 将 众 多 的 电表 如 集 中安 放 到 一 个 专 门 的房 间要 占用 很 大 的 空间 ， 外 ， 工程的复杂性及后续结构 、 此 其 电 器 的 配 置 等 费用 也 比 较 昂 贵 ， 时 仍 需 同 派专 人 催 收 电 费 。 有 的 预 付 费 电表 ， 电 现 供 企业 不 能及 时掌 握 用 户用 电信 息 ； Ｒ ４ ５ 而 Ｓ ８ 联网的电表要铺设通讯 线 ， 增加 施 工 成 本 也影 响 美 观 ； 上 述 电表 都 不 能 可 靠 防 止 且 用户窃电。 针 对 以 上 问 题 ， 者 设 计 了单 相 多 功 作 能 电 表 。 电 表 管 理 系统 满 足 了 电 力 部 门 本 对 用 电管理改革 的需 求 ， 决 了偷 电、 解 漏 电、 理混乱 、 工抄表、 止窃电等诸 多 管 人 防 问题 ， 管 理 和 自动控 制 为 一 体 。 电预 付 集 用 费 ， 量准确 ， 断 可靠 ， 有效提高用 电 计 切 能 管理效率 ， 足小 区、 寓、 体宿舍用 电 满 公 集 管理需求 。
载波预付费方案
单相载波预付费电能表推荐方案设计单位：宁夏隆基宁光仪表有限公司序言城市居民小区住宅智能化、电力管理现代化，是当今二十一世纪各个小区电力部门为主奋斗的目标。
以何种先进的方式来替代人工入户抄表收费，是电力部门目前迫切需要得到解决的问题。
基于低压电力载波通讯技术及计算机技术于一体的“住宅小区载波预付费集中抄表系统”，是利用现有的低压220V线路作为通信载体，它以抄表速度快、精度高、投资小、运行可靠等诸多优点，在未来几年内，将成为大多数小区未来替代人工抄表、人工被动收费的高科技产品之一。
第一部分技术背景一、电力线载波电力线载波通信技术出现在20世纪20年代初期，发展速度相当的快，到了40年代国内就已经有日本生产的载波机在东北运行，做为长距离高压电力线调度的通信手段，目前仍在应用。
到目前为止，该技术已经经历了数十年的发展，国内研究、应用也已具相当的规模和水平,而且国内已经有专业研究适合我国电网电力线载波通信的公司，并且在近几年内作了一些试点工作，已经解决了一些关键的技术问题。
该技术也逐步的在家庭自动化，智能小区自动化控制、监察，集中抄表系统领域得到了应用，尤其是在集中抄表领域，国内一些省市已经开始进行试点并准备应用、普及。
二、低压电力线载波通信的优点1、电力线载波通信不需要敷设专用的通信线路，直接利用现有敷设好的电力线作为信号的传输通道。
2、直接应用电力线作为通信信道，信道具有牢固、可靠性高等特点。
3、无须额外增加线路投资，具有投资少见效快的特点。
4、具有与电网建设同步的优势，方便供电部门实现集抄。
5、数据传输经过编码加校验处理，数据传输稳定可靠，安全保密性好。
6、实现数据的分散与集中管理。
7、不受环境因素的影响，实现全天候数据传输。
8、可以实现用电监察、线损分析、负荷监控等功能的实时监测。
三、电力线载波通信技术方式1、传统的窄带载波FM通信方式传统窄带载波FM通信方式是一项成熟的传统技术。
其在电力线模拟通信方面已达到实用标准，能够做到在电力线上跨相位甚至跨变压器进行通信，价格低廉且较为容易实现，所以在应用中比较普遍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学校家属区预付费电表设计方案总体设计系统结构由采集设备、通信信道、远程集中抄表与收费管理系统主站和中国银行易充值平台四部分组成，其中系统主站单独组网。
1)采集设备指安装在现场的采集终端（集中器）及计量设备（智能电表）。
2)通信信道是指主站与采集终端的通信信道，主要包括以太网、GPRS/CDMA等。
3)集中抄表与收费管理系统主站网络主要由服务器、收费工作站、维护工作站以及相关的网络设备组成，该系统实现自动抄表与收费，并实现预付费4)支持与中国银行易充值接口实现代扣充值。
1.1远程通信组网远程通信通道是指集中器与主站之间的通信通道，由于一般通信距离较远，称作远程通道，考虑充分利用已有资源及通信可靠性，本项目要求主站与集中器之间通信支持校园网。
1.2本地通信组网是指集中器与现场电表之间的通信组网方案，充分考虑各种通信方式的可靠性，本项目采用RS485总线方式。
1.3软件架构主站系统采用多层分布式结构，分别由展现层、业务处理层、通讯采集层以及数据层组成。
展现层：采用Web浏览器方式为用户受理各业务，提供可交互的界面。
用户通过界面操纵各类业务、维护系统和设备。
业务处理层：提供和实现抄表、设备维护、用量计算、费用计算、缴费和票据打印等各类业务和服务，进行各类业务规则的处理。
数据层：数据的存储和一致性维护。
通讯采集层：负责与集中器或其它逻辑节点间的数据和信息交换，提供稳定、可靠的通讯链路等。
1.4主要功能特点1)远程自动抄表实现对计量点的日冻结表码远程抄读，并用于用电监测与费用结算。
2)后台预付费采用后台预付费模式，对用电用户实现预付费管理。
3)支持阶梯计费支持按月阶梯计费，响应国家政策中关于能源阶梯计费要求。
4)多种缴费方式支持收费中心坐收收费模式；支持与中国银行易充值接口实现代扣充值；5)自动催费系统在用户剩余电费低于告警阀值或拉闸阀值时，系统自动对用户采用短信催费和拉合闸控制。
1.5系统扩展及兼容设计为保护投资的有效性，系统建设在规划设计阶段必须充分考虑系统扩展性和兼容性，以便满足业务范围扩大及系统规模增长的需求。
1)主站软件✓提供统一的应用平台，系统应用采用模块化设计，随着业务的扩展，系统可平滑升级。
✓统一数据存储，对其它生产及应用系统提供数据接口，实现数据共享。
2)主站硬件采用的主站硬件全部符合国际标准，主站硬件采用开放式分布式结构，随着计量点接入规模扩大，支持硬件设备无缝隙扩容升级。
3)规约兼容Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》1.6主站安全设计1.6.1操作安全1)应用软件级：提供严格的用户登录验证、权限控制和完善的事件日志核操作记录的管理。
2)原始数据库仅具有查询功能，所用应用只对应用数据库操作，以确保数据的安全。
1.6.2数据安全1)操作系统级：在网络级设置不同权限密码，非系统管理员不能操作服务器和数据库，并通过路由、防火墙等设置保证系统的安全和相对独立。
2)数据库级：在数据库中设置有不同权限的需方和相应密码，保证非法需方不能使用数据，不同需方不能越级使用数据。
3)系统可对带时标的电量数据、电质量数据以及各种分析应用计算数据存储，保存时间超过3年。
4)对所有人工干预的数据应有明显标志和详细的操作日志记录。
1主要功能描述1.1集中抄表功能1.1.1档案管理对宿舍、小区、楼栋、用户、集中器和表计档案进行维护与管理，包含区域管理、用户管理、表计管理、计量点维护、档案文件导入、换表记录查询等功能。
1.1.2数据采集数据采集是系统的核心部分，是开展数据分析和应用的基础。
系统的数据采集功能满足应用对数据正确性、实时性、扩展性等要求。
1)系统支持以太网、GPRS/CDMA等多种数据通信方式。
2)采集处理平台应适应多种通信规约，支持国家电网公司Q/GDW376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》以及其它主流规约。
3)系统支持多采集服务器负载均衡、多线程并发的通信调度管理机制。
4)系统实现了周期自动抄表和实时抄录远方数据，周期采集的时间间隔和数据采集项目可由授权用户灵活定义，根据应用需要可灵活制定抄表策略。
5)支持自动补抄和人工补抄。
6)系统支持采集以下数据项目：✓用电数据：电表日冻结值✓用电数据采集频度为每日一次。
7)系统支持远程升级终端软件。
1.1.3数据检查系统提供采集数据完整性和正确性的检查和分析功能；对发现异常数据可按设置要求进行告警和标识，并提供相应工具及时发现数据缺失及数据可疑的相关设备，指导解决故障。
1.1.4数据编辑支持人工手动输入用户用电表码、用量数据等相关信息，分为表码补录和用量追补两类。
1.1.5用电数据查询系统支持采集数据查询；系统支持用户用电量查询。
1.1.6用电异常分析实现用户电表事件采集与分析，实现用户用电情况变化率情况与对比分析，查询异常电量使用结果，同时在日志记录表中记录操作日志。
✓电表事件统计查询。
✓电量为零，查询连续多天电量为0的异常客户。
1.1.7远程断送电拉闸：当系统监测到某用户欠费或者非法使用电时，由操作人员给出拉闸操作指令，在主站发出拉闸指令，以切断用户用电。
合闸：当非法使用情况消失后，由操作人员给出合闸操作指令，允许用户继续用电。
1.1.8统计分析(一)电量统计实现用户用电统计，可以从单用户、不同范围、不同时间段等进行电量的统计分析，列表/图形显示统计结果。
(二)数据完整率统计根据表计数据项的采集密度，对每天采集回的数据进行统计，针对表计应采集回多少记录，已采集回多少记录数进行统计，统计出该表计的数据完整率。
1.1.9运行维护(一)缺数查询及补抄实现对用户表计缺数查询与数据补抄。
(二)终端管理1）终端运行参数管理系统可以手动增加与修改计量点档案、终端档案、终端配置参数、终端运行参数、终端运行状态。
2）远程修改与配置终端参数系统可以对终端各类参数进行远程配置与修改，可对上线终端的所有参数进行随时召测与下发。
1.2收费管理1.2.1计费系统按月抄表复核计费，保证准确计量计费；系统支持不同客户使用不同收费项目进行计费，支持按月阶梯计费；对于异常计费可支持费用重算和费用退补操作。
1.2.2收费支持收费中心坐收收费模式；支持与中国银行易充值接口实现代扣充值；对于异常收费可以执行冲正和退费操作。
1.2.3自动催费采用后台预付费模式，对用电用户实现预付费管理。
系统在用户剩余电费低于告警阀值或拉闸阀值时，系统自动对用户采用短信催费和拉合闸控制。
1.3系统管理1)系统采用分级分层的权限管理模式，可以将对象权限（宿舍、小区、居民用户、集中器、电表）与功能权限（随抄、档案管理、应用分析等）结合起来授权。
2)安全管理模块为系统安全性提供保障，系统采用加密机制，对重要信息进行加密存储。
系统支持设备资源分区管理，不同角色用户只能操作指定地区、监测点的设备及其数据。
3)登录日志：系统登录的相关系信息如用户号、登录时间段、IP等查询条件。
4)系统操作日志：系统关键操作，如档案变更等的操作日志查询。
1.4与能耗监测系统接口校园能源监管自动化系统负责变电所以及楼栋总表的数据采集，远程集抄和收费管理系统负责楼层电表、教室、房间电表的数据采集，两套系统通过中间数据库方式进行对接。
1.4.1抄表示数同步概述收费系统负责区域内电表正向有功(总)每小时电能示值数据的采集。
收发布抄表示数据可按调度周期（或时间点）每日定时写入中间数据库。
能耗监测系统搜索中间库中未被处理的新的信息，同步到能耗监测系统后同时改写数据的同步标识状态。
1.4.2抄表示数数据库结构1.4.3同步约束•中间数据库不局限于那种类型。
目前支持Oracle、SQL Server、MySQL、Maria Db;•逻辑上存在既不属于，也不属于能源管理系统的中间库，但实际中可以将对方的数据库视为中间库；•在物理上，中间库可以部署在独立于第三方和的机器上，也可以直接部署在第三方或的机器上（或者是同一个或不同的数据库实例；或者是和也可以直接部署在第三方或的数据库同一个实例但不同的表空间）；•原则上不限制中间数据库的Scheme的定义，但必须遵从以下两点：o所有须同步的信息必须对应有业务类型BIZ_TYPE；o新产生的、须同步的信息必须有唯一的流水号FLOW_ID号来标示；1.4.4兼容性申明采用中间数据库方式时，对于数据库SCHEME的定义支持中间库采用自定义表名、字段名/字段类型、数据字典值的配置；只需要每类型业务对应的关键业务信息存在中间库的数据库表中即可；2项目实施方案优秀的项目管理模式和水平对一个项目的成功至关重要。
我公司在项目管理中积累了非常丰富的理论基础和实践经验。
对于这种系统性的高校集中抄表与收费管理系统项目建设，项目管理组织模式采取以项目组的方式全程进行管理是非常有效的，经实践证明是科学可行的，如此我们公司将将针对该项目成立专门的项目小组负责该项目的交付。
2.1实施计划依据本项目的建设目标，我们对该项目的任务进行详细分解，制定了项目进度计划。
情况如下：说明：时间单位为天，Dm+n表示从合同签订起第m+1天开始，用n天完成工作任务，如D8+1表示从第9天开始，用1天完成工作任务。
2.2安装调试1)我公司应根据用户提供的现场安装环境，提出安装方案，经双方讨论确认后，作为安装依据。
2)我公司在用户的监督下负责系统现场设备的安装调试，我公司向用户提供现场安装指导。
3)在设备和系统均已安装完成后，双方将检查和证实安装工作并签发二份有关安装完成的证明书，双方各持一份。
2.3测试和验收在验收前需要对系统进行详细测试，将按照远程集中抄表与收费管理系统建设的相关标准和要求，对系统软件的功能符合度及性能进行验证等测试，确保系统具备上线运行。
我公司将根据项目进度及功能和性能需求，提供合适的验收方案。
(一)S AT验收测试条件系统在项目现场部署完成，安装调试结束，并能正常运行。
在现场实际运行环境下进行SAT验收测试，我公司将认真编写SAT测试验收方案，形成《SAT验收功能测试方案》、《SAT验收性能测试方案》，并向用户方提出验收申请，由用户方负责组织验收。
(二)S AT验收通过条件1)系统通过SAT测试，系统运行正常；2)通过SAT测试后3天内，系统稳定运行；(三)S AT测试报告和验收签字SAT验收测试完成后，形成《SAT验收功能测试报告》、《SAT验收性能测试报告》，SAT测试通过5天内，编写好《SAT验收报告》，双方代表应在SAT验收报告上签字。
(四)其它SAT完成后，我公司在用户方的系统上，保留最新的版本软件，清除其余旧版本软件。
无锡一多电气有限公司 2015年2月1日。
