调试电路是电子工程领域中非常重要的一个环节,以下是一些调试电路的方法和技巧:
1. 先确定问题:在调试电路之前,需要先确定电路中是否存在问题。
这可以通过检查电路的工作状态和测试信号的响应来实现。
2. 使用适当的工具:在进行调试时,需要使用适当的工具来检查电路。
例如,可以使用万用表来检查电阻值和电感值,使用示波器来检查波形和频率等。
3. 逐步添加负载:在调试电路时,需要逐步添加负载来测试电路的性能和稳定性。
逐渐增加负载的大小可以让电路适应不同的负载情况,从而找到问题的根本原因。
4. 使用信号源:信号源可以帮助检查电路的工作状态。
例如,可以使用示波器上的正弦波信号源来检查电路的波形和频率等。
5. 调整参数:有些电路可能需要调整参数才能正常工作。
例如,如果电路需要调整电压增益或频率响应,可以使用示波器上的参数调整器来调整这些参数。
6. 记录数据:在调试电路时,需要记录数据来帮助分析和解决问题。
例如,可以使用万用表记录电阻值和电感值,使用示波器记录波形和频率等。
7. 重复测试:在确定电路已经正常工作后,需要重复测试以确保电路的稳定性和可靠性。
例如,可以在多次添加负载和调整参数后重复测试电路的性能和稳定性。
8. 考虑环境因素:环境因素也可能对电路的性能和稳定性产生影响。
例如,如果电路放在一个高温或湿度高的环境下,可能会导致电路的故障。
因此,在调试电路时需要考虑环境因素。
如何使用电路进行电路调试
如何使用电路进行电路调试电路调试是电路设计和制作过程中非常重要的一环，它用于验证和纠正电路中的错误，确保电路能够正常运行。
本文将介绍如何使用电路进行电路调试的一些基本方法和技巧。
一、准备工作在进行电路调试之前，我们需要做一些准备工作，以确保调试能够高效进行。
首先，我们需要准备一些基本的调试工具，例如万用表、示波器、逻辑分析仪等。
这些工具可以帮助我们对电路进行参数测量和信号分析。
其次，我们需要熟悉电路的原理和设计，理解电路的功能和结构，以便更好地找出故障的根源。
最后，我们需要清理电路板上的焊接点，确保焊接良好，以免出现因焊接不良导致的问题。
二、分析电路功能在进行电路调试之前，我们需要先分析电路的功能和工作原理。
仔细阅读电路图和设计规格书，了解每个元件的作用和连接方式。
通过分析电路功能，我们可以确定每个模块的期望输出和输入信号，从而判断电路是否正常工作。
如果在电路调试的过程中发现某个模块输出信号异常或缺失，我们可以根据其功能和输入信号的特点，逐步排查和修复故障。
三、逐步启动电路在进行电路调试时，我们需要逐步启动电路，将电路划分为若干个模块，逐个进行测试和验证。
首先，我们可以先对电源和电路的基本连接进行验证，例如检查电源供电是否正常，检查电路板上的连接是否良好。
然后，我们可以逐步启动电路中的每个模块，检查其输出信号是否符合预期。
如果发现某个模块输出异常，我们可以通过逐个接触其输入信号，确定故障出现的位置和原因。
四、使用示波器进行信号调试示波器是电路调试中常用的工具之一，它可以用来观察和分析电路中的信号波形。
在使用示波器进行信号调试时，我们可以通过示波器的探头将其连接到待测信号上，然后观察和分析信号的振幅、频率和相位等特征。
通过比较预期波形和实际波形，我们可以判断电路中是否存在信号异常，并进一步定位故障的原因。
五、使用逻辑分析仪进行数字电路调试对于数字电路的调试，逻辑分析仪是一种非常有用的工具。
它可以帮助我们观察和分析数字信号的状态和时序关系。
电路调试的基本流程
电路调试的基本流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电路调试是电子工程师在设计和制作电路时必不可少的一个环节，通过对电路的检测和分析，找出问题所在，从而使电路正常工作。
电子电路调试的步骤方法及注意事项
电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法：1.准备工作：在开始调试之前，需要进行一些准备工作。
首先，理清电路原理图和PCB布局，确保电路布线正确。
其次，准备工作台和测量工具，如数字万用表、示波器等。
2.确认电源供电：接通电源，并测量电源电压，确保电压在设计范围内。
确定电源极性正确，并检查电源连接是否牢固。
3.确认元器件安装正确：检查电路板上的元器件安装是否正确，特别注意极性元器件（如二极管、LED等）的极性是否正确连接。
4.逐部分测试：按照电路的功能模块，逐部分进行测试。
首先测试电源模块，检查电源输出电压是否正常。
然后测试信号输入模块，检查输入信号是否正确传递给后续模块。
最后测试信号输出模块，检查输出信号是否满足设计要求。
5.故障排除：如有发现电路不正常或故障现象，应根据实际情况进行故障排除。
可以采用逐个部分排除的方法，从容易发生问题的部分开始排查。
可以通过测量电压、电流等参数，或使用调试工具进行故障定位。
6.优化调整：根据测试结果和故障排除情况，对电路进行优化调整。
可以调整电位器、更换元器件值等，以达到理想的电路性能。
7.最终测试：当整个电路调试完毕后，进行整体测试。
检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。
8.记录与整理：将调试过程中的测试数据、故障排除过程和结果进行记录与整理，以备后续参考使用。
二、电子电路调试的注意事项：1.对于高频电路或复杂电路，需要尽量采用模块化调试的方法，逐个模块进行测试和调整，确保每个模块的功能是正确的。
2.在调试过程中，要注意保护电路和仪器的安全。
尽量避免短路、接错电源和过压等情况的发生。
3.在测试电流时，要选择恰当的电流档位，避免超过量程引发测量误差或烧坏万用表。
4.测试信号应该小心处理，避免对其他设备或电路产生干扰。
可以使用屏蔽线、滤波器等措施来减小干扰。
5.对于模拟电路的调试，可以使用示波器来观察信号波形，以判断电路是否正常工作。
电子电路调试的步骤方法及注意事项
电子电路调试的步骤方法及注意事项电子电路调试的步骤方法及注意事项调试前不加电源的检查对照电路图和实际线路检查连线是否正确，包括错接、少接、多接等;用万用表电阻档检查焊接和接插是否良好;元器件引脚之间有无短路，连接处有无接触不良，二极管、三极管、集成电路和电解电容的极性是否正确;电源供电包括极性、信号源连线是否正确;电源端对地是否存在短路(用万用表测量电阻)。
若电路经过上述检查，确认无误后，可转入静态检测与调试。
动态检测与调试动态调试是在静态调试的基础上进行的，调试的方法地在电路的输入端加上所需的信号源，并循着信号的注射逐级检测各有关点的波形、参数和性能指标是否满足设计要求，如必要，要对电路参数作进一步调整。
发现问题，要设法找出原因，排除故障，继续进行。
(详见检查故障的一般方法)静态检测与调试断开信号源，把经过准确测量的'电源接入电路，用万用表电压档监测电源电压，观察有无异常现象：如冒烟、异常气味、手摸元器件发烫，电源短路等，如发现异常情况，立即切断电源，排除故障;如无异常情况，分别测量各关键点直流电压，如静态工作点、数字电路各输入端和输出端的高、低电平值及逻辑关系、放大电路输入、输出端直流电压等是否在正常工作状态下，如不符，则调整电路元器件参数、更换元器件等，使电路最终工作在合适的工作状态;对于放大电路还要用示波器观察是否有自激发生。
调试注意事项(1)正确使用测量仪器的接地端，仪器的接地端与电路的接地端要可靠连接;(2)在信号较弱的输入端，尽可能使用屏蔽线连线，屏蔽线的外屏蔽层要接到公共地线上，在频率较高时要设法隔离连接线分布电容的影响，例如用示波器测量时应该使用示波器探头连接，以减少分布电容的影响。
(3)测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。
(4)测量仪器的带宽必须大于被测量电路的带宽。
(5)正确选择测量点和测量(6)认真观察记录实验过程，包括条件、现象、数据、波形、相位等。

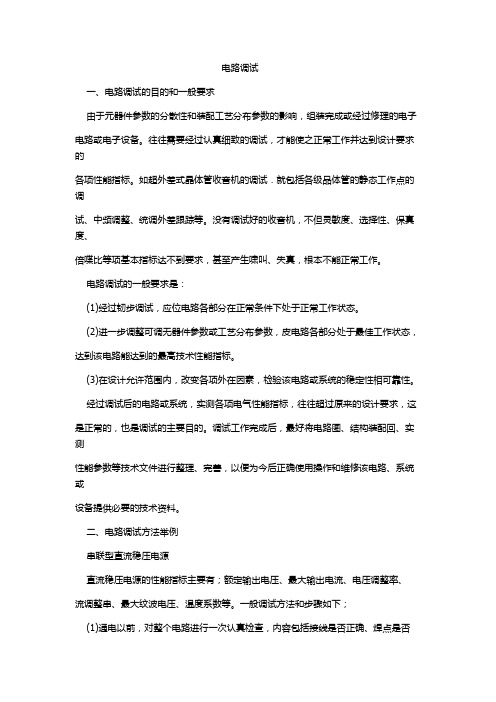

电路调试
电路调试一、电路调试的目的和一般要求由于元器件参数的分散性和装配工艺分布参数的影响，组装完成或经过修理的电子电路或电子设备。
往往需要经过认真细致的调试，才能使之正常工作并达到设计要求的各项性能指标。
如超外差式晶体管收音机的调试．就包括各级品体管的静态工作点的调试、中频调整、统调外差跟踪等。
没有调试好的收音机，不但灵敏度、选择性、保真度、倍喋比等项基本指标达不到要求，甚至产生啸叫、失真，根本不能正常工作。
电路调试的一般要求是：(1)经过韧步调试，应位电路各部分在正常条件下处于正常工作状态。
(2)进一步调整可调无器件参数或工艺分布参数，皮电路各部分处于最佳工作状态，达到该电路能达到的最高技术性能指标。
(3)在设计允许范围内，改变各项外在因素，检验该电路或系统的稳定性相可靠性。
经过调试后的电路或系统，实测各项电气性能指标，往往超过原来的设计要求，这是正常的，也是调试的主要目的。
调试工作完成后，最好将电路图、结构装配回、实测性能参数等技术文件进行整理、完善，以便为今后正确使用操作和维修该电路、系统或设备提供必要的技术资料。
二、电路调试方法举例串联型直流稳压电源直流稳压电源的性能指标主要有；额定输出电压、最大输出电流、电压调整率、流调整串、最大纹波电压、温度系数等。
一般调试方法和步骤如下；(1)通电以前，对整个电路进行一次认真检查，内容包括接线是否正确、焊点是否可靠、二极管、三极管、电解电容极性连接是否正确，最后用欧阳表测量整流和稳压部分输出端应无短路现象。
(2)通电检查整流、滤波部分。
把整流祁稳压部分断开，交流电源输入端接自锅变压器(见图2—17)，使输入交流电压逐渐上升，观察整流电压是否随之增加。
当输入交流电压达到220V时，测量整流、滤波输出电压是否与设计值接近．从而确定整流、滤波部分工伴是否正常。
(3)把整流利稳压部分相连，断开保护电路和负载(断开s2)，进行空载试验。
通电后调节电源电压至220v，观察队、认及调整管上的压降是否正常．并检查稳压管两端苯准电压是否与设计值接近。
电路板调试的基本步骤
电路板调试的基本步骤引言：电路板调试是指在电路板制作完成后，对其进行测试和验证的一系列步骤。
通过调试，可以确保电路板的功能正常，电路连接正确，以及检测和排除潜在的问题。
本文将介绍电路板调试的基本步骤，帮助读者了解如何正确进行电路板调试。
一、检查电路板组装质量在开始调试之前，首先需要检查电路板的组装质量。
检查的内容包括焊点质量、元件安装位置是否正确、元件是否损坏等。
如果发现问题，需要及时修复或更换相关元件。
二、检查电路板供电接下来需要检查电路板的供电情况。
可以通过使用万用表测量电路板的电源端口，确认电压是否在预期范围内。
如果电压异常，需要检查电源线路、电源芯片等部分，找出问题所在并进行修复。
三、检查电路板信号连接在进行信号连接之前，需要先确认连接线路的正确性。
可以通过使用万用表的导通测试功能，检查电路板各个点之间是否有导通。
如果发现导通异常或短路现象，需要检查并修复连接线路。
四、检查电路板信号线路接下来需要检查电路板的信号线路是否正常。
可以使用示波器等仪器，观察信号波形是否符合预期。
如果信号波形异常，可以逐步排查可能的问题，如信号线路开路、干扰等，然后进行修复。
五、功能测试完成信号连接后，可以进行功能测试。
根据电路板的设计和预期功能，逐个测试各个模块的功能是否正常。
可以使用信号发生器、示波器、逻辑分析仪等仪器，验证电路板的各个模块是否能够按照设计要求工作。
六、调整电路板参数在功能测试过程中，可能需要对电路板的参数进行调整。
例如，可以调整电路板上的电位器、电阻等元件，以达到预期的电路参数。
调整时需要注意逐步调整，避免过大的变动导致电路板无法正常工作。
七、测试温度和湿度影响有些电路板的工作环境对温度和湿度有一定要求。
在调试过程中，可以通过改变温度和湿度，观察电路板的工作情况。
如果发现温度或湿度对电路板有明显影响，需要进行相应的调整或优化。
八、测试电路板的可靠性在调试完成后，需要对电路板的可靠性进行测试。
电子电路的常用测试与调试方法
电子电路的常用测试与调试方法电子电路是现代科技的基础，其正常运行对各种电子设备的可靠性和性能起着至关重要的作用。
为了保证电子电路的正常工作，我们需要进行测试和调试。
本文将介绍电子电路的常用测试和调试方法，并分步骤详细介绍。
一、常用测试方法1. 电压测试：使用万用表或示波器测量电路中的各个节点的电压，以确保其在正常范围内。
测试时需要保证设备的电源电压稳定，将测试笔正确插入电路节点并选择合适的量程。
2. 电流测试：使用电流表或示波器测量电路中的电流流动情况。
测试时需要将电流表直接连接在电路的通路上，选择合适的量程以避免过载损坏测试仪器。
3. 频率测试：使用频率计或示波器测量电路中的信号频率。
测试时需要将频率计或示波器的探头正确接触到电路上，选择合适的量程和耦合方式以获取准确的频率值。
4. 信号测试：使用示波器测量电路中的信号波形。
测试时需要将示波器的探头正确接触到电路上，选择合适的量程和耦合方式以观察波形的形状和幅值。
5. 故障测试：通过对电路中各个部件和连接处进行逐个排查，使用测试仪器进行测量和比较，以确定问题所在。
故障测试需要有一定的电子电路知识和经验。
二、调试方法1. 逻辑分析器：使用逻辑分析仪对数字电路进行调试，可以观察和分析信号的时序关系。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并根据需要修改电路设计。
2. 频谱分析仪：使用频谱分析仪对混叠等问题进行调试，可以观察信号的频谱分布情况。
调试时需要将频谱分析仪与电路正确连接，并根据频谱分布情况来判断和解决问题。
3. 示波器：使用示波器对模拟电路进行调试，可以观察信号波形和电路的动态响应。
调试时需要根据电路的工作原理和信号波形来判断问题所在，并通过改变电路参数或元件来解决问题。
4. 特殊测试仪器：根据不同的电路类型和应用场景，还可以使用特殊的测试仪器进行调试，如频率计、信号发生器、电磁兼容测试仪等。
调试时需要根据具体情况选择合适的仪器，并正确使用。
电子电路设计常用调试方法与步骤
电源纹波
检查电源纹波是否在允许 范围内，以确保电路的稳 定性和可靠性。
信号完整性调试
信号完整性测试
通过信号完整性测试，检 查信号的完整性、稳定性 和可靠性。
信号时序
检查信号的时序是否满足 设计要求，以确保电路的 正确运行。
信号干扰
测量信号干扰，以确定其 对电路性能的影响，并采 取相应措施进行优化。
混合调试法
混合调试法是一种结合模拟调试法和数字调试法的方法。它通常使用混合信号示波器等设备 来同时检测模拟信号和数字信号，以便对混合信号电路进行调试。这种方法适用于包含模拟 和数字部分的混合信号电路的调试。
混合调试法的优点是可以同时检测模拟信号和数字信号，从而更全面地了解电路的工作原理 并找出潜在的问题。此外，混合调试法还可以帮助设计者优化混合信号电路的设计。
电子电路设计常用调试方法 与步骤
汇报人： 日期:
目录
• 电子电路设计概述 • 常用调试方法 • 调试步骤 • 调试技巧与注意事项
01
电子电路设计概述
电子电路设计基本概念
电子电路设计定义
电子电路设计是对电子线路和系统的 设计和优化，以满足特定功能和性能 要求的过程。
电子电路设计的目标
电子电路设计的目标是实现电路功能 的最大化，同时优化性能参数，如功 耗、响应速度、稳定性等。
先检查外部元件和连接是否正常，再检查 内部电路。
先静态后动态
先检查电路的静态工作点（无输入信号时 的工作状态），再检查动态工作点（有输 入信号时的工作状态）。
THANKS
谢谢您的观看
性能验证
03
通过性能验证，确保电路性能的稳定性和可靠性。
04
调试技巧与注意事项
调试技巧
电路调试的步骤、注意事项及故障解决
电路调试的步骤、注意事项及故障解决电路调试的步骤、注意事项及故障解决1、概述调试在初级电子工程师初级阶段是必须的！所以综合了几家的调试文章，再加上自己的心得推荐给大家，不足之处请多指教。
实践表明，一个电子装置，即使按照设计的电路参数进行安装，往往也难于达到预期的效果。
这是因为人们在设计时，不可能周全地考虑各种复杂的客观因素（如元件值的误差、器件参数的分散性、分布参数的影响等），必须通过安装后的测试和调整，来发现和纠正设计方案的不足，然后采取措施加以改进，使装置达到预定的技术指标。
因此，调试电子电路的技能对从事电子技术及其相关领域工作的人员来说，是不应缺少的。
调试的常用仪器有：稳压电源、万用表、示波器、频谱分析仪和信号发生器等。
电子电路调试包括测试和调整两个方面。
调试的意义有二：一是通过调试使电子电路达到规定的指标；二是通过调试发现设计中存在的缺陷并予以纠正。
2、电子电路调试的一般步骤传统中医看病讲究“望、闻、问、切”，其实调试电路也是如此。
首先“望”，即观察电路板的焊接如何，成熟的电子产品一般都是焊接出的问题；第二“闻”，呵呵，这个不是说先把电路板闻下，而是说通电后听电路板是否有异常响动，不该叫的叫了，该叫的不叫；第三“问”，如果是自己第一次调试，不是自己设计的要问电源是多少？别人是否调过？有什么问题？第四“切”，元器件有没焊全、芯片焊接是否正确、不易观察的焊点是否焊好？一般调试前做好这几步就可发现不少问题。
根据电子电路的复杂程度，调试可分步进行：对于较简单系统，调试步骤是：电源调试→单板调试→联调。
对于较复杂的系统，调试步骤是：电源调试→单板调试→分机调试→主机调试→联调。
由此可明确三点：（1）不论简单系统还是复杂系统，调试都是从电源开始入手的；（2）调试方法一般是先局部（单元电路）后整体，先静态后动态；（3）一般要经过测量→调整→再测量→再调整的反复过程；对于复杂的电子系统，调试也是一个“系。
