公交刷卡机设备图文详解
刷卡机的使用方法
刷卡机的使用方法刷卡机是一种常见的电子支付设备，广泛应用于各种零售、餐饮、超市等场所。
下面将为您介绍刷卡机的使用方法。
1.检查设备首先，确定刷卡机是否正常工作。
检查电源是否连接，刷卡机是否处于开机状态，屏幕是否亮起。
同时，还需确认刷卡机是否已经连接到电脑或收银系统。
2.插入卡片用户在刷卡机的正面会发现一个卡槽，通常是一个长方形的插槽，用户可将银行卡或信用卡插入其中。
注意插卡时要确保卡片的芯片或磁条面朝上，并且卡片应该与插槽的方向保持一致。
3.输入密码当卡片插入并正确识别之后，刷卡机通常会要求用户输入密码。
密码一般是几位数的数字组合。
用户需要在刷卡机的数字键盘上输入正确的密码。
4.验证信息刷卡机在用户输入密码之后，会将密码与银行卡或信用卡上存储的密码进行比对，以验证用户的身份。
刷卡机通常会显示一个“验证中”的信息或者是一条进度条，直到验证完成。
5.选择支付方式一旦用户的身份验证通过，刷卡机会显示一个支付方式的选择界面。
用户需要选择支付方式，在屏幕上选择借记卡还是信用卡支付。
一般情况下，用户可以通过上下方向键来选择不同的支付方式，然后按下“确认”按钮。
6.输入金额在选择了支付方式之后，刷卡机会要求用户输入支付金额。
用户可以使用刷卡机上的数字键盘输入支付金额。
通常，刷卡机会在输入金额后显示支付确认界面，用户可以确认支付金额是否正确。
7.确定支付在确认支付金额无误后，用户需要按下刷卡机上的“确认”按钮，以便完成支付。
此时，刷卡机通常会显示一个“支付中”的提示，表示正在处理支付事务。
8.支付结果支付处理完成后，刷卡机会显示支付结果。
如果支付成功，刷卡机会显示一个“支付成功”的消息，并且用户可以选择是否需要打印支付凭条。
如果支付失败，刷卡机会显示一个“支付失败”的消息，通常还会提示用户原因，例如余额不足、卡片被冻结等。
9.完成交易一旦支付成功，交易就算完成了。
用户可以选择是否继续进行其他操作，如继续刷卡支付商品或选择其他支付方式。
HUIT系列IC卡POS收费终端机
HUIT系列IC卡POS收费终端机使用说明书★使用产品前，请详细阅读本使用说明书!郑州汇泰科技有限公司版权所有目录一、产品功能及技术参数1.产品介绍HUIT-SF1系列非接触IC卡消费机是郑州思诺科技有限公司为了满足消费电子化、制度化、方便化等要求而研制的。
它采用高性能的中央处理器、大容量Flash存储器、大屏幕高亮度LED显示器，具有使用方便、可靠性高、数据存储量大的优点。
代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，用户消费时只需在感应区的有效距离内出示卡，消费机认可后便可进行消费。
方便管理人员统计和管理消费情况，实现了消费数据采集、数据统计和信息查询的自动化，可广泛应用于食堂、餐厅等消费场所。
2.产品特点1.操作简单、快捷。
双面显示屏，操作人员和用户可同时查看显示内容，直观明了。
2.存储容量大，方便用户存储各种数据。
3.采用薄膜键盘，适合食堂潮湿、油腻环境使用。
4.联网时由系统软件设置日期、时间。
5.具有灵活的消费方式，如计算消费方式、简易消费方式、自动消费方式。
6.可允许系统管理软件发行6万张卡，同时挂失1万张卡。
7.采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点，并具有多分区宜于实现一卡多用。
3.技术参数1.存储器容量512K 字节，可存储3万人次的就餐数据。
2.读写时间小于0.3秒。
3.内部电池保护数据，可保证数据在停电的状态下三年不丢失。
4.封闭防潮、防油污结构，适合食堂恶劣环境。
5.操作温度：-10℃ -- +50℃6.体积：320mm×170mm×140mm。
7.重量：1200g8.电源：220V/50HZ,功耗小于3瓦。
9.工作频率：13.56MHZ10.操作距离:15mm--50mm以内11.通讯方式： 485通讯4.消费机配置1.电脑一台，要求带USB接口，带9针串口；2.消费机若干台；B线及USB口IC读卡器一套；4.485通读器一个，两芯屏蔽线。
公交刷卡机安装手册

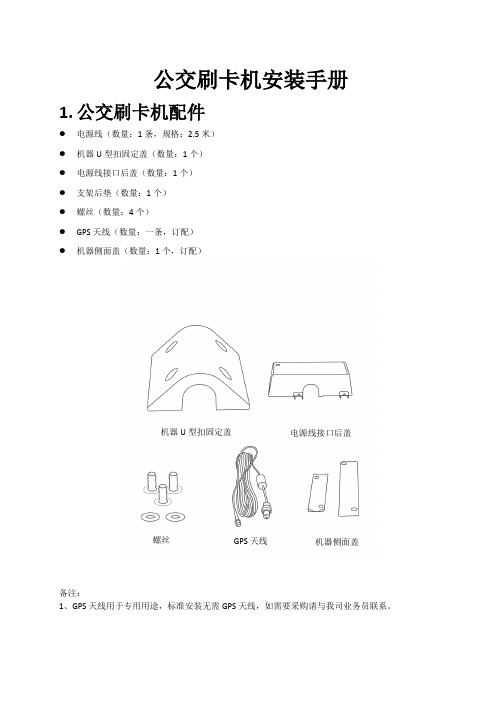

公交刷卡机安装手册
1. 公交刷卡机配件
● 电源线（数量：1条，规格：2.5米）
● 机器U 型扣固定盖（数量：1个）
● 电源线接口后盖（数量：1个）
● 支架后垫（数量：1个）
● 螺丝（数量：4个）
● GPS 天线（数量：一条，订配）
● 机器侧面盖（数量：1个，订配）
备注：
1、GPS 天线用于专用用途，标准安装无需GPS 天线，如需要采购请与我司业务员联系。
电源线接口后盖
机器U 型扣固定盖 机器侧面盖
螺丝 GPS 天线
2.安装步骤
步骤1：确认安装的位置。
步骤2：电源线接好扭紧。
步骤3：用U型扣将收费机固定在相应的铁柱或扶手上，如下图所示。
3.电源线接线说明
专用电源：棕色线接车上电瓶的电源正极，蓝色线接车上电瓶的电源负极。
注意：棕色正极，蓝色负极。
备注：固定消费机的扶手扶杆预留有电源接头的，只需要把我司配套的电源线对接即可使用｛参考图1｝。
未预留电源接头的请从车辆控制台（一般公交车在前门右侧是整车的总线箱）寻找一组24V电源线使用。
取电要求：不受钥匙控制但受总闸控制的常通电源｛参考图2｝
｛参考图1｝｛参考图2｝
4.机器接口说明
5.安装后的效果图。
POS硬件设备详解
宝获利可编程键盘包括KB2100/55键、KB3100/112键、KB3200/136、KB6600/84键其编程方法完全相同，先接好可编程键盘，再将一标准PC键盘与其边接（作编程用），通过标准PC键盘执行编程程序（如KBM.EXE,此程序在附带软盘上,也可从本网站下载）,进入模拟的可编程键盘界面,上部显示键盘,下部显示所编内容,右部为功能菜单,操作如下:（如已有无用的内容，可用ALT+E全部清除—见功能菜单）∙<1>普通字符键定义:用上、下、左、右光标键选定所要编程的键, 按下PC键盘上相应的字符即可，再用光标键移动到下一个要编程的键位，重复以上方法。
每键可编写1—255个字符。
全部编程完后必须用ALT +W存盘.否则无效.∙<2>功能键定义:如要定义某键为功能键,先将光标移到此键位,按F8键,再按ESC键,光标变为一闪动的方块,再按功能键即可(如F1,ESC,DEL等键),定义完后用上下光标移动一下,再定义其它键.也可将多个功能键定义于一个键上,如将CTRL,ALT,DEL三键定义于一个键上,作为热启动键.全部编程完后必须用ALT+W存盘.否则无效.∙<3>其它相关功能:A.KB3100,KB3200，KB6600有多个页面,可用PGUP,PGDN键翻页.B.右边功能菜单中大写字母表示热键(与ALT键连用),C.如有多个键盘用相同的定义,可先定义好一个键盘,按ALT+S存于一个文件中,再定义另一个键盘时，只须用ALT+L调入并用ALT+W保存即可。
∙宝获利PD100：(1X8:数字)将PD100接于串口上（如COM1），接好电源，在DOS方式下输入MODE COM1 96 N 8 1TYPE CON > COM1{ALT+21},{ALT+2},124.234(即输入一些数字,即可显示)注:{ALT+21}表示,先按住ALT键不放,再按2,再按1.{ALT+2}即ALT键和2键.如可正常显示则表示完好.∙宝获利PD2X00:(2X20:数字及字母)将PD2100/2200接于串口上（如COM1），接好电源，在DOS方式下输入MODE COM1 96 N 8 1TYPE CON > COMABCED123.987(即输入要显示的内容.)如可正常显示则表示完好. 宝获利PD7X00:(2X10:汉字或2X20:数字及字母)其测试方法同于PD2X00. ZT314(证通314,1X12:数字)其测试方法同于PD100.∙DIY(1x12:数字)此顾显须用专用的测试程序,如下测试:将其接于串口上（如COM1），接好电源，在DOS方式下输入DEMO1 1 888888 1 1o其中:DEMO1/2/3/4/5 为测试程序。
一卡通主要设备
一卡通主要设备IC卡节水操纵器2WD-651(计时水控机) 2WD-651T(计时、限时、限次、黑名单水控机) 4 WD-654(一体化IC卡计量水控机) 错误!未定义书签。
WD-650(分体式计量IC卡水控机) 6公交收费机系列8WD-663公交车IC卡收费机8WD-665公交车IC卡收费机9WD-667公交车IC卡收费机10WD-668公交车IC卡收费机11WD-666公交车IC卡收费机12食堂收费系列14WD-635立台挂式收费机14WD-616L考勤式饭堂收费机16WD-636台式多功能收费机 17考勤门禁机系列19WD-615多功能考勤门禁机 19WD-629门禁机20WD-616考勤机21IC卡节水操纵器WD-651(计时水控机)简介WD651IC卡水控机是我公司太阳能热水、热泵的市场需求量身定做的，这款简易IC卡消费节水设备，采纳飞利浦芯片作为核心芯片对电子钞票包进行读写操作。
WD651这款IC卡水控机是按照无须联网的目的而设计，使得应用更加简便，易学易明白。
在目前市场上，该产品被广泛应用于学校、企事业单位的节水工程，成为节水产品的产品标准。
这款脱机计时水控机在设计时，对用户在使用过程中的计费方式和数据保密性咨询题作了充分考虑。
刷卡机取水计费方式为计时方式，配合电磁阀和恒流阀，以达到计费的目的。
不仅水费单价和取水时长可自由设定，而且还能够自由设定电子钞票包的储备位置、最大消费金额和机器的编号。
技术参数全防水设计电源：DC12V/800mA材料采纳：ABS工程塑料,全防水设计读卡距离：5-8CM,应用于MIFAR E1卡计费最小货币单位：0.01元计时最小单位：0.001秒每次取水最大时长1—65536秒最小货币单位计费时长0.001秒—1 6777秒应用合种操作卡对水价，时刻长进行设定操作方式采纳了人性化的二次刷卡方式：第一次刷卡扣费开始取水，第二次刷卡停水并退费，公平合理。
通过数据采集卡采集用水次数，小计金额，累计总金额，总次数等财务数据，并通过读卡器及上层软件整理。
公交刷卡原理
公交刷卡原理公交刷卡是一种便捷的支付方式，它通过刷卡设备和公交卡之间的交互实现乘客的刷卡乘车。
公交刷卡原理主要涉及到刷卡设备、公交卡和支付系统三个方面。
首先，我们来看一下刷卡设备。
公交车上通常会安装有刷卡设备，这些设备一般包括读卡器和屏幕。
读卡器用于读取乘客的公交卡信息，而屏幕则用于显示相关的支付信息和余额等。
当乘客刷卡时，刷卡设备会读取公交卡上的信息，并将其发送给支付系统进行验证和处理。
其次，我们来了解一下公交卡。
公交卡是乘客乘坐公交车时使用的一种电子支付卡，它通常存储有乘客的个人信息、余额等支付信息。
乘客可以通过在刷卡设备上刷卡来完成支付和乘车。
公交卡的原理是利用射频识别技术（RFID）或者近场通讯技术（NFC）来与刷卡设备进行通讯和数据交换。
最后，我们来介绍一下支付系统。
支付系统是公交刷卡的核心，它负责验证乘客的支付信息、扣除相应的费用并更新公交卡的余额。
当乘客刷卡时，刷卡设备会将读取到的信息发送给支付系统，支付系统会对乘客的信息进行验证并进行相应的扣款操作。
支付系统还会将支付结果返回给刷卡设备，并在屏幕上显示相关的支付信息。
综上所述，公交刷卡的原理主要涉及到刷卡设备、公交卡和支付系统三个方面。
刷卡设备通过读取公交卡上的信息，并将其发送给支付系统进行验证和处理，完成乘客的支付和乘车。
公交刷卡的原理是利用射频识别技术或者近场通讯技术来实现刷卡设备和公交卡之间的数据交换和通讯。
支付系统是公交刷卡的核心，它负责验证乘客的支付信息、扣除相应的费用并更新公交卡的余额，完成整个支付流程。
公交刷卡原理的实现，为乘客提供了一种便捷、快速的支付方式，也提高了公交车的运营效率和服务水平。
西可刷卡机说明书调试
西可刷卡机说明书调试概述西可刷卡机是一种用于刷卡支付的设备，能够读取银行卡中的信息并进行支付操作。
本文将详细介绍西可刷卡机的使用方法和调试步骤，以帮助用户更好地了解和使用该设备。
1. 设备外观及组成部分西可刷卡机外观简洁大方，采用高质量的塑料材料制作而成。
主要组成部分包括：1.读卡器：用于读取银行卡中的信息。
2.显示屏：显示支付相关的信息。
3.按钮：包括数字键盘、功能键等，用于输入密码和选择功能。
4.打印机：打印支付凭据。
2. 使用方法2.1 上电与开机将电源线插入电源插座，并将另一端插入刷卡机背面的电源接口。
然后按下电源按钮，待设备启动完成后即可开始使用。
2.2 刷卡操作在显示屏上选择“刷卡”功能，并按照提示将银行卡插入读卡器。
待设备读取完毕后，显示屏将显示相关的支付信息。
2.3 密码输入若需要输入密码进行支付，根据显示屏上的提示，在数字键盘上输入密码，并按下确认按钮。
设备将对密码进行验证，验证通过后即可进行支付。
2.4 支付确认在显示屏上确认支付金额和商户信息，并按下确认按钮。
设备将向银行发送支付请求，并等待银行的反馈结果。
2.5 支付结果待银行返回支付结果后，显示屏将显示相关的支付结果信息。
用户可以选择打印支付凭据或者返回主菜单。
2.6 打印凭据如需打印支付凭据，选择“打印”功能并按下确认按钮。
待打印完成后，可以取走凭据。
3. 调试步骤3.1 确认电源连接正常首先检查电源线是否插好，并确保电源插座正常供电。
如果电源连接存在问题，可能导致设备无法正常启动或工作不稳定。
3.2 检查读卡器功能在设备启动完成后，选择“刷卡”功能并插入一张测试银行卡。
观察设备是否能够成功读取银行卡中的信息，并在显示屏上正确显示相关信息。
3.3 验证密码输入功能选择需要密码验证的功能，并在数字键盘上输入正确的测试密码。
确认设备能够正确验证密码，并在输入错误密码时给出相应提示。
3.4 测试支付功能选择需要支付的功能，并按照显示屏上的提示进行支付操作。
公交刷卡机设备图文详解
可选择GPRS接口，实现数据适时 无线传输。自带58mm微型热敏 打印机。广泛应用于城市一卡通 小额支付系统。
+ 安装在出租车上，能识别各种有效乘车卡
和无效黑卡，按预设票价或收费模式对卡 进行扣款操作，作相应的声音、灯光提示， 记录消费明细。128*32液晶显示。能对车 载机的各种参数进行设置，如：当前时间、 设备号、车号、折扣设置等。能对车载机 的各种参数和数据进行查询，可通过按钮 向前翻阅所有收费记录。
型号：ESF3000H 体积：Ｌ175×Ｗ71W×Ｈ38（mm）； 分段收费，支持ISO1443 TypeA/B标准卡；支持NFC手 机支付；支持PBOC2.0/3.0金融IC卡
+ 支持2.4G与13.56M频率的非接触IC卡和
非接触CPU卡。支持二维码扫码支付 （微信、支付宝等）。
+ 基于ARM核心的32位微控制器，
+ 公交刷卡机是城市公交一卡通核心建设部
分，是智能化公交IC卡收费系统的一部分， 它是由车载收费终端和后台管理系统组成， 大大提升了公交行业的服务水平，对建设 现代化智能交通具有不可估量的意义。
型号：ESF3000E 基于ARM核心的32位微控制器，可选择GPRS/CDMA接 口,可实现数据适时无线传输。32段固定语音，可选 语音合成模块，实现语音播报功能，高清液晶显示
ቤተ መጻሕፍቲ ባይዱ
+
POS机产品介绍演示.ppt
精最选新文.档
10
POS机的使用方法〔操作篇〕
一、消费 ： 在主菜单中选择1消费 请刷卡 POS机显示刷卡号 按确认 输入金额 按确认键 输 入密码按确认键〔没有密码直接按确认键〕 拨号处理联通银联中心显示交易成 功 成功打印消费单据。 二、撤消： 在主菜单中选择2撤消 输入主管密码〔123456〕按确认键 输入要撤消的凭证号 按确认键 核对交易的数据按确认键 请刷卡 显示出卡号按确认键 输入要撤消的 卡密码按确认键〔没有密码直接按确认键〕 拨号处理联通银联中心 成功打印撤 消单据。 三、打印： 1、重打最后一笔交易：在主菜单中选择3打印 选择1重打最后一笔交易 成功打 印出单据 2、重打任意一笔交易：在主菜单中选择6打印 选择2重打任意一笔交易 输入要 打印的凭证号码〔六位数字〕 成功打印出单据。
精最选新文.档2源自 POS机及其工作原理1、POS机终端通过 线拨号的方式将信息首先发送到银联 的平台 2、银联平台识别相关信息之后会将扣款信息发送到发卡银 行 3、经发卡银行确认之后，再回发信息至银联平台 4、银联确认之后，会再将已处理的信息发送至前置终端 5、终端收到确认后的信息，然后打印单据。 6、移动POS终端，原理一样，其信息发送是通过数
精最选新文.档
7
POS机构造组成〔一体式〕
一体式POS刷卡机系统： 一、一体式POS刷卡机系统的主要构造： 1、主机芯 2、读卡器、 3、显示屏、 4、键盘 二、各个部件集成一体，构成便携式系统。 三、系统座机包含打印机、通讯模块等。 系统模块间以红外或无线电方式通讯。当系统放回座机时， 整个POS刷卡机即形成一个一体化系统。
ps：批发类封顶 另需要仓库照片一张
精最选新文.档
17
POS机图片展示
BL-C2 系列消费机 说明书
BL-C2系列消费机使用说明书东莞市标立信息科技有限公司第一章 设备简介BL‐C2系列消费机包括消费机、出纳机、补贴机。
根据通讯方式的不同，又分为C25C 【RS485通讯】、C26C【TCPIP通讯】、C28C【无线通讯】；它满足消费电子化、制度化、方便化等要求。
它代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，采用技术最先进的非接触IC卡来消费。
广泛应用于食堂、餐厅，公交、医疗等消费场所。
1．1 POS机外观1.1.1 BL-C2列消费机外观结构图1.1.2 BL-C2列消费机外观结构背面图1.1.3 按键标识及功能具体含义如下：：电源开关按钮；开机：一直按下3s时间，则设备在松开按键后自动开机； 关机：一直按下3s时间，则设备在松开按键后自动关机；：返回上一层菜单或退出上次操作；：进入菜单的操作：进行操作后的确认操作；：功能一：输入消费金额时小数点的操作；功能二：菜单操作中的向下选择操作；：功能一：输入消费金额时数字相加操作；功能二：菜单操作中的向上选择操作；：消费金额数字的输入；：消费金额数字的输入；1.2 技术参数及特性1.2.1 技术参数z电源：电压 DC12V；功率 ≤ 5W；z工作环境：温度：0℃ ～ 50℃；湿度：IP66级防护等级；z读卡类型：Mifare 1卡；z IC卡工作频率：13.56MHz；z读写范围：0-50mm；z读写时间：小于1s；z存储容量：最大可保存4万条消费记录；z系统最大发卡容量： 1048575张卡；z黑名单管理数量：100万个；z通讯方式：型号C25C: RS232、RS485（传输速率：38400bps）型号C26C: RS232、TCP/IP（传输速率：10-100Mbps）型号C28C: RS232、无线网络（传输速率：9600-38400bps） z通讯距离RS232方式:最远距离15米；RS485方式:最远通讯距离1200米；TCP/IP最大:与交换机通讯距离达到100米；无线网络:通讯视距达到350米；加中继器可以延长通讯距离。
