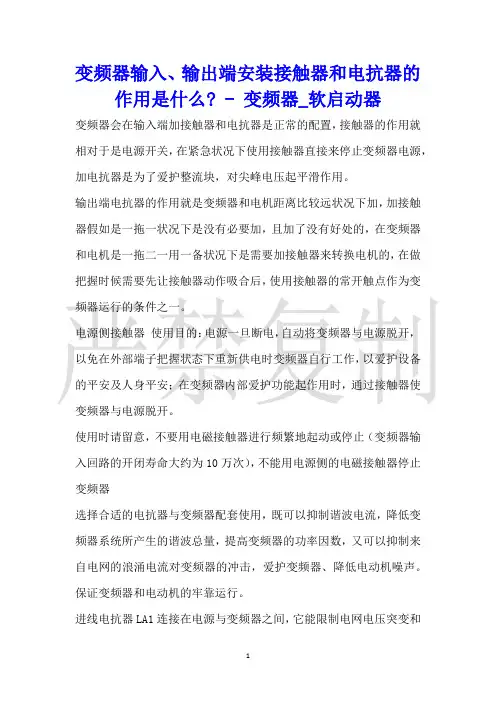

变频器输入、输出端安装接触器和电抗器的作用是什么变频器_软启动器
变频器输入、输出端安装接触器和电抗器的作用是什么? - 变频器_软启动器变频器会在输入端加接触器和电抗器是正常的配置，接触器的作用就相对于是电源开关，在紧急状况下使用接触器直接来停止变频器电源，加电抗器是为了爱护整流块，对尖峰电压起平滑作用。
输出端电抗器的作用就是变频器和电机距离比较远状况下加，加接触器假如是一拖一状况下是没有必要加，且加了没有好处的，在变频器和电机是一拖二一用一备状况下是需要加接触器来转换电机的，在做把握时候需要先让接触器动作吸合后，使用接触器的常开触点作为变频器运行的条件之一。
电源侧接触器使用目的：电源一旦断电，自动将变频器与电源脱开，以免在外部端子把握状态下重新供电时变频器自行工作，以爱护设备的平安及人身平安；在变频器内部爱护功能起作用时，通过接触器使变频器与电源脱开。
使用时请留意，不要用电磁接触器进行频繁地起动或停止（变频器输入回路的开闭寿命大约为10万次），不能用电源侧的电磁接触器停止变频器选择合适的电抗器与变频器配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，爱护变频器、降低电动机噪声。
保证变频器和电动机的牢靠运行。
进线电抗器LA1连接在电源与变频器之间，它能限制电网电压突变和操作过电压所引起的冲击电流，有效爱护变频器，改善变频器的功率因数，抑制变频器输入电网的谐波电流，大幅度削减5、7、11、13次谐波。
接受输出电抗器的主要目的和作用是补偿长线路分布电容的影响，并抑制通用变频输出的谐波重量，起到降低变频器噪声的作用。
输出电抗器装于靠近变频器的输出端与电动机之间，以补偿电动机及其电缆相对相和相对地间的分布寄生电容，从而可以延长电动机电缆的接线长度。
一般，通用变频器厂商都对允许连接电动机电缆的最大长度作了规定，使用时应参照产品说明书的规定接线。
1、Input Reactor进线电抗器：输入电抗器可以抑制谐波电流，提高功率因数以及减弱输入电路中的浪涌电压、电流对变频器的冲击，减弱电源电压不平衡的影响，一般状况下，都必需加进线电抗器。
变频器前加接触器对变频器的影响
变频器前加接触器对变频器的影响在变频器之前加电源接触器一般只是较大功率的变频器才提倡这么做，这个电源接触器的控制线是串在变频器的报警接点上的，主要是了保护变频器输出模块之前的故障，因为输出有故障的话输出模块是会切断输出来保护的，而变频器的变流部故障变频器本身是基本是没有保护装置的（有个进线快熔，但很少起作用），变频器在上电给主电容充电时，为了限制充电电流，首先会在主回路中串联一个限流电阻，然后用延时或检测主回路电压的方法使一个内部接触器吸合（小功率的是可控硅），一般三四秒钟时间（看变频器功率大小），短接掉限流电阻，如果这个内部接触器因故没有吸合（本人遇到过多次，一般是在采用了外部制动单元是发生的），则限流电阻会很快过热并炸开，使变频器内部短路而损坏，有人会说不是有进线快熔吗？其实这时快熔是不会起作用的，因为限流电阻炸开之前并没有过电流或短路。
所以有的变频器内部会有一个检测电路，如果此内部接触器没吸合则报警，从而使变频器之前的电源接触器断开，以保护变流部不损坏或缩小事故范围和破坏程度，需加电源接触器的这种变频器除了R S T电源主端子外还有一个R 、T控制电源端子，这个控制电源端子的电源取自电源接触器之前，空气开关之后，当故障断开电源接触器或人工切断电源接触器时由于变频器的控制电源还在，变频器就不会认为发生停电。
所以如果用外部电源接触器来直接起动会有以下问题：由于变频器起动时应该有一个充电时间，如果用外部电源接触器来直接起动（假定此时的RUN信号与外部电源接触器同步，如果不与外部电源接触器同步也就不叫用外部电源接触器来直接起动了），此时变频器立即就有输出（带负载了），而此时变频器主电容尚未充足电。
如果用外部电源接触器来直接停止变频器会有以下问题：变频器内部保护电路会检测到失电而在报警内容中记录LU（低电压），而一般变频器的故障记录到一定的条数后就不再记录了（一般五条左右），必须要清除掉才能有新的记录，因此当变频器有其它故障时你就查不到。
变频器主接触器的工作原理
变频器主接触器的工作原理
变频器是一种用于调节交流电动机运行速度的电子装置，它通过改变电源电压和频率的方式来实现对电动机的控制。
而变频器主接触器是变频器中的一个关键部件，起到连接电源和电动机之间的作用，从而控制电动机的启停和转速调节。
变频器主接触器的工作原理如下：
1. 电源供电：当变频器接通电源时，电源通过主接触器的触点输入到变频器中。
触点是主接触器的一个关键组成部分，由导电材料制成，可以实现电源和变频器之间的电流传导。
2. 电流控制：传感器或用户设定的控制信号输入到变频器中，变频器根据这些信号来控制主接触器的开合。
当变频器需要控制电动机启动或运行时，它会发送一个控制信号给主接触器，然后主接触器的触点闭合，电源的电流可以通过主接触器输入到变频器的输出端。
如果变频器需要停止电动机运行，它会发送另一个控制信号给主接触器，触点将打开，切断电源的输入。
3. 电源电压和频率调节：变频器通过控制主接触器的开合来改变电源输入到电动机的电流，并根据需要调节电源的电压和频率。
主接触器的开合周期可以频繁调整，从而实现对电动机速度的连续调节和控制。
4. 保护功能：主接触器通常还具有过载保护功能。
当电动机过载时，主接触器
会自动打开，切断电源的输入，以避免电动机过热或损坏。
需要注意的是，变频器主接触器的工作原理可以因产品型号、制造商和具体的应用场景而有所差异，但以上所述是变频器主接触器工作原理的基本原理。
通过控制主接触器的开合来实现电源的连接和切断，调节电源的电压和频率，从而达到对电动机运行速度的控制。
接触器在变频器上选型时需要注意的问题
接触器在变频器上选型时需要注意的问题
一、根据变频器的输入电压，计算出整流后直流母线上的电压，然后根据其直流母线上的电压，选择接触器的绝缘电压。
例如输入电压为AC380V的变频器，其直流母线电压高达570V，这样选择接触器时就要考虑选用绝缘电压在690V以上的接触器。
否则会对人身安全和设备安全带来隐患。
二、根据变频器的输出功率，计算出直流母线上的的电流大小，然后考虑过载情况，以及整机的温升要求选择接触器的容量。
一般情况下接触器要留有一定的余量。
例如：380V,110KW的变频器可选用400A的接触器。
三、要考虑耐高温和防尘问题，变频器工作时IGBT要产生大量热量，为了散热要在变频器壳体上装风扇用来散热，这就导致变频器内部的防尘性能大大降低,使接触器容易在高温和粉尘环境下出现线圈或触头烧毁的现象。

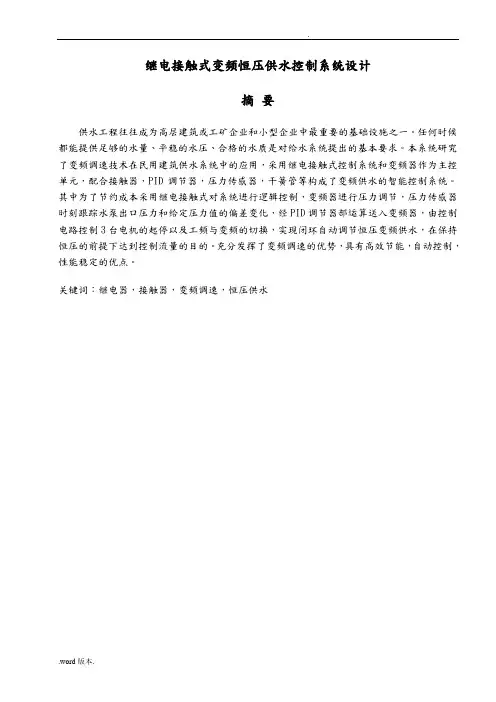

继电接触式变频恒压供水控制系统设计说明
继电接触式变频恒压供水控制系统设计摘要供水工程往往成为高层建筑或工矿企业和小型企业中最重要的基础设施之一。
任何时候都能提供足够的水量、平稳的水压、合格的水质是对给水系统提出的基本要求。
本系统研究了变频调速技术在民用建筑供水系统中的应用，采用继电接触式控制系统和变频器作为主控单元，配合接触器，PID调节器，压力传感器，干簧管等构成了变频供水的智能控制系统。
其中为了节约成本采用继电接触式对系统进行逻辑控制，变频器进行压力调节，压力传感器时刻跟踪水泵出口压力和给定压力值的偏差变化，经PID调节器部运算送入变频器，由控制电路控制3台电机的起停以及工频与变频的切换，实现闭环自动调节恒压变频供水，在保持恒压的前提下达到控制流量的目的。
充分发挥了变频调速的优势，具有高效节能，自动控制，性能稳定的优点。
关键词：继电器，接触器，变频调速，恒压供水ABSTRACTThe water supply project often becomes one of most important infrastructures in the high-rise construction or the Industrial and mining establishment and the Small businesses. Providing the enough water volume at any time, the steady hydraulic pressure, the qualified water quality is the essential requirements which proposed to the aqueous system. This system has studied the frequency conversion velocity modulation technology in the civil construction water supply system's application, using relay and contractor control system and the frequency changer, coordinates the contact device, the PID regulator, the pressure transmitter, reed pipes and so on to constitute the frequency conversion water supply intelligent control system. And to save the cost ,It uses relay and contractor to finish the logical control, the frequency changer to finish the pressure control, the pressure transmitter time track water pump outlet pressure and assigns the value of pressure the deviation change, sends in the frequency changer after the PID regulator internal arithmetic, controls 3 electrical machinery by the control circuit to stop as well as the power frequency and the frequency conversion cut, realizes the closed loop automatic control constant pressure frequency conversion water supply, maintains the constant pressure the premise issues the control current capacity the goal.This system has fully displayed the advantage of Vaviable frequency Control, has the excellence of energy conservation, automatic control, stable property merit.KEY WORDS: Relay, Contacor,Vaviable frequency Control, Constant pressure water supply目录前言 (3)1.1供水技术应用 (3)1.2变频恒压供水系统的发展 (4)1.3本课题所需工作 (5)第一章系统组成及可行性分析 (6)1.1变频调速的基本原理 (6)1.2变频恒压调速在供水系统中的应用 (6)1.3系统工艺流程 (6)1.4控制要求及技术指标 (7)1.5可行性分析，节电分析 (8)第二章系统设计 (9)2.1主电路设计 (9)2.1.1变频器的工作原理 (9)2.1.2变频器的发展 (10)2.1.3电机运行的控制 (11)2.1.4工频变频切换与变频器工作的时序的关系 (11)2.1.5 PID调节器的应用和原理 (11)2.2确定控制方案 (14)2.2.1手动运行 (15)2.2.2自动运行 (15)2.2.3保护和报警系统 (16)2.2.4仪表显示 (17)2.2.5控制电路图 (17)第三章设备选型 (20)3.1 变频器选型 (20)3.2水泵电机的选择 (20)3.3接触器 (21)3.4继电器 (21)3.4,1 热继电器 (21)3.4.2 时间继电器 (22)3.4.3 中间继电器 (22)3.5低压断路器 (22)3.6压力变送器 (23)3.7调节器 (23)3.8干簧管 (24)3.9频率显示仪表 (24)3.10按钮，万能开关 (24)3.11指示灯 (24)3.12警铃 (25)3.13固定线槽的选用 (25)3.14接线端子排的选用 (25)第四章控制柜设计 (26)4.1相关布置规定 (26)4.1.1设计准备工作 (26)4.1.2控制柜布局和器件配置 (26)4.2控制柜部布置 (27)4.3面板布置 (27)第五章结论 (28)5.1系统总结 (28)5.2系统特点 (28)结束语 (29)致 (30)参考文献 (31)附录A (32)附录B (33)前言1供水技术应用：传统的恒压供水方式是采用水塔、高位水箱、气压罐等设施实现的。
变频器前段接触器的作用
变频器前段接触器的作用哎呀，今天咱们来聊聊变频器前段的接触器，说得简单点儿，就是变频器前面那个“闸刀”，它到底干嘛的？很多人一听这名字就觉得好像是“专业术语”，可实际上它的作用比想象的还要“接地气”。
变频器作为控制电机转速的好帮手，可没有它，电机的速度调节就是个梦。
所以说，变频器在现代工业中可是“顶梁柱”。
但是，要说到接触器，哎，这小小的玩意儿，就像是电气设备中的“门卫”，在变频器的前方站得笔直，负责各种重要的开关动作。
你想啊，接触器可不是什么随便的“小东西”，它可是要负责启动、停止变频器的任务。
如果没有它，变频器哪能顺利工作？直接断电，啥都干不了。
简而言之，接触器就是把控制信号从外部带进变频器，通过接触器让变频器里的电路通畅无阻。
你可以把它想象成一个“开关”的角色，它就像是人群中的“保安”，看到不对劲的情况，它立马“关门打狗”，不允许电路短路或者发生其他问题。
接触器的作用可不仅仅是开关，它还能在电气系统出现故障的时候，起到“保护作用”。
想象一下，电机或者变频器内部发生了故障，接触器可不会愣在那儿不动，它会立马切断电流，防止电路进一步损坏。
就像是家里有个“急救箱”，一旦有什么危险的信号，它会迅速出手，避免更大的麻烦。
要是没有接触器，这些危险就可能变得更严重，甚至带来设备的彻底损坏。
接触器的工作原理说起来不复杂，基本上就是通过电磁铁的吸引力来完成开关的动作。
当你给接触器送电的时候，电磁铁开始吸引接点，电流就能通过，设备开始工作；而当断电时，接触器中的电磁铁失去吸力，接点断开，电流被切断，设备停工。
像不像我们生活中的“按钮”？按一下，开；松开，关。
这种操作简单，但却关键至极。
更有意思的是，接触器在工业生产中的作用是“全方位”的，它可是有自己“情商”的。
你比如说，接触器在控制电流流动的时候，会根据电流的大小和方向，自动调整开关的状态。
这个调整过程可是全自动的，不需要人来操心，完全就是靠接触器自己判断。
电梯电气控制系统中接触器设计回路注意
电梯电气控制系统中接触器设计回路注意电梯电气控制系统是电梯运行过程中至关重要的部分，其中接触器设计回路是其中一个关键的环节。
接触器在电梯电气控制系统中起到开关和保护的作用，负责控制电动机的启停、保护电动机以及实现对电梯运行状态的监测等功能。
在接触器设计回路中，有一些需要特别注意的事项，下面将详细介绍。
一、选用合适的接触器类型在电梯电气控制系统中，常见的接触器类型有热继电器和磁力继电器两种。
热继电器适用于小功率、低频率的应用场合，具有体积小、价格低廉等优点；而磁力继电器适用于大功率、高频率的应用场合，具有耐久性好、可靠性高等优点。
在设计回路时需要根据实际情况选择合适的接触器类型。
二、正确选择接触器额定容量接触器额定容量是指接触器能够正常工作的最大负载能力。
在设计回路时，需要根据所控制设备（如电动机）的功率来选择合适的接触器额定容量。
如果接触器的额定容量过小，会导致接触器频繁开关，影响接触器的寿命；如果接触器的额定容量过大，则会增加系统成本。
在设计回路时需要仔细计算和选择合适的接触器额定容量。
三、合理布置接触器线路在电梯电气控制系统中，接触器线路的布置对电梯运行的稳定性和可靠性有很大影响。
需要合理划分不同功能模块的接触器，并将其布置在适当位置。
将启动和停止功能模块的接触器分开布置，可以避免相互干扰；将保护功能模块的接触器与其他模块隔离布置，可以提高系统的可靠性。
需要注意接触器线路的走向和长度。
为了减小线路阻抗和电压降，应尽量缩短线路长度，并采用合适的线径。
还需要注意避免不必要的交叉和交错布线，以减少干扰和故障概率。
四、正确连接接触器线圈在连接接触器线圈时，需要注意以下几点。
线圈的电压和频率必须与供电电源相匹配。
要正确连接线圈的两个端子，其中一个端子连接到控制电路中，另一个端子连接到公共线或地线上。
还需要注意线圈的极性，确保正负极正确连接。
五、合理设置接触器保护装置在接触器设计回路中，需要设置合适的保护装置来保护接触器免受过载、短路等故障的影响。
接触器在变频器系统中的应用
接触器在变频器系统中的应用变频器（Variable Frequency Drive，简称VFD）是一种用于调节交流电机转速的设备，它通过改变电机输入的频率和电压来实现对电机的控制。
而在变频器系统中，接触器起到了关键的作用。
本文将探讨接触器在变频器系统中的应用，包括接触器的基本原理、作用及其在变频器系统中的具体应用案例。
一、接触器的基本原理和作用接触器是一种电气控制设备，主要用于控制大功率的电气设备。
它通常由控制电路和主电路两部分组成。
在正常情况下，控制电路给接触器的线圈供电，激励线圈产生磁场，使得接触器的触点闭合或者断开，从而控制主电路中的电流流动。
接触器广泛应用于各个领域，如工业生产、建筑、交通等。
它的主要作用是进行电气设备的开关控制，能够实现电气设备的启停、正反转等基本功能。
在变频器系统中，接触器也扮演着非常重要的角色。
二、接触器在变频器系统中的应用案例1. 变频器系统的启停控制在变频器系统中，接触器常用于变频器和电机的启停控制。
通过控制接触器的线圈，可以实现对变频器的启动和停止操作。
当接触器的线圈接通时，触点闭合，将电源供给变频器，使其正常工作；而当接触器的线圈断开时，触点断开，电源断开，从而停止变频器的运行。
通过接触器的控制，可以方便地对变频器系统进行启停操作。
2. 变频器系统的故障保护在变频器系统中，接触器还常用于故障保护。
当变频器系统出现故障时，如过流、过载等情况，接触器可以通过控制信号，即时切断电源，以避免对设备和人员的危害。
例如，在一个工业生产线上，变频器系统控制着大型机械设备的运行。
当设备负载过大或者出现其他故障时，变频器会向接触器发送信号，接触器接收到信号后迅速切断电源，停止设备的运行，以防止设备损坏或者危险情况的发生。
3. 变频器系统的电气互锁在某些应用场景中，变频器系统需要与其他设备进行电气互锁，以确保工作的安全和稳定。
接触器可以作为互锁装置的一部分，实现不同设备之间的电气互锁保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器专用接触器的设计思路
工控摘要：接触器是变频器控制中的常用电器元件，主要用于切换缓冲电阻及接通和分断电路。
接触器的选用正确与否，直接影响到变频器的工作质量和电气设备的运行状况，继而影响到整个装置的正常生产和安全稳定。
认真对待接触器的有关问题，对于提高变频器的整机运行水平和产品质量水平很有现实意义。
变频器到底需要什么样的接触器?
（1）能满足变频器的绝缘要求，提高变频器的安全性
针对变频器的绝缘特点，接触器外壳采用增强阻燃尼龙66，绝缘电压为直流1500v，工频耐压3500v。
消除安全隐患，产品可直接安装在机壳上，提高变频器的安全性。
（2）单极直流
由于接触器在直流母线上工作，切换一个缓冲电阻，只需一极。
故设计为单极直流。
根据18.5kw以上功率的变频器使用缓冲电路接触器的特点，接触器的电流规格应为50a、100a、200a、265、400a、600a、800a等。
（3）耐高温、防尘
低压变频器的功率元件为igbt，在工作时要产生热量，为了散热要在变频器壳体上装风扇用来散热，这就导致变频器内部的防尘性能大大降低。
也就是安装在变频器内部的接触器是在温度较高，粉尘较多的环境下工作。
为了解决这些问题，接触器的线圈采用耐180℃高温的漆包线绕制，触头系统和磁系统均应封闭在壳体内。
（4）满足各种规格的控制电压
变频器中的接触器，控制电压分为直流和交流两种流派。
直流控制以dc24v为主，主要理由是他们认为直流2 4v散热风扇性能比较稳定，故接触器也采用直流24v，可以和风扇共用一个开关电源。
交流控制以ac220v和380v为主。
交流220v需通过控制变压器，虽提高了接触器的可靠性，但也增加了成本，
而交流380v则无需控制变压器。
关于控制电压可以说是见仁见智，直流24v，ac220v和380v都是可以的。
（5）安装方式符合目前变频器的规范
目前三相交流接触器在变频器上使用的品牌很多，较难有一个适合行业的外形及安装尺寸，但在设计时可考虑螺钉和卡规两种安装方式。
单极直流接触器的生产厂家不多，且产品安装尺寸比较统一。
故在设计时外形和安装尺寸与现有产品保持一致，变频器厂家无需任何改动就可直接使用。
