JYB-40运输绞车
绞车参数
绞车型号：JD-11.4KW ；绞车额定牵引力（F）：10 KN；
绞车钢丝绳直径（φ）：12.5 mm；
绞车用钢丝绳每米重量（q）：0.5412 Kg；
绞车用钢丝绳最小总破断力（Q）：80.1 KN
绞车型号：JD-25KW ；绞车额定牵引力（F）：16 KN；
绞车钢丝绳直径（φ）：15.5 mm；
绞车用钢丝绳每米重量（q）：0.8457 Kg；
绞车用钢丝绳最小总破断力（Q）：125 KN。
绞车型号：JD-40KW ；绞车额定牵引力（F）：25 KN；
绞车钢丝绳直径（φ）：18.5 mm；
绞车用钢丝绳每米重量（q）： 1.218 Kg；
绞车用钢丝绳最小总破断力（Q）：218 KN。
绞车型号：JH-14KW ；绞车额定牵引力（F）：140 KN；
绞车钢丝绳直径（φ）：22.0 mm；
绞车钢丝绳绳速：0.10m/s
25.4mm =1"
将1"分为8份,
5分=25.4*5/8=15.8mm
相当于15mm或16mm直径钢丝绳
提问者评价
实际上标准的五分绳是15.5mm，不知道是怎样规定的，你的答案最接近，谢谢！
JYB系列运输绞车主要技术参数：。
煤矿辅助运输设备.
按牵引动力类别和使用特征分类 ⑴ 钢丝绳牵引单轨吊车； ⑵ 防爆柴油机单轨吊车，使用最多的机型； ⑶ 防爆特殊型蓄电池单轨吊车 设备日益重型化，出现了双轨甚至三轨，在坡 度大的巷道还增设了齿轨，称为齿轨单轨吊车。
㈡ 卡轨车 一种由钢丝绳牵引或机车牵引、装有卡轨轮、在 专用轨道上运行的运输车辆，其牵引和载重车辆的转 向架装有垂直和水平卡轨轮组。当车辆在专用轨道上 运行时，卡轨轮卡在轨道的槽口中滚动，可防止车辆 掉道。 特点：载重大、运速高、运距长、爬坡能力强、 运输安全可靠，适应起伏、弯曲和倾斜的巷道。
(二)钢丝绳张紧装置 钢丝绳张紧装置作用 保证钢丝绳在滚筒绳衬上有较稳定的正压 力，使牵引绞车正常牵引，防止钢丝绳在滚筒 上打滑。 张紧系统及时地相应自调整，保证随时对 松边钢丝绳施加一定的初张力，同时张紧系统 需吸收由起伏坡度变化和钢丝绳弹性变形等原 因而产生的伸长量。 由于运输距离大，钢丝绳变化量较大，要 求张紧装置具有较大的吸收能力，因此一般采 用三轮或五轮重锤式张紧器，其结构简单、反 应速度快、成本低。
抛物线单滚筒驱动时钢丝绳在滚筒上缠绕3～ 3.5圈， 主要优点: (1)钢丝绳围包角大，对驱动绳衬的摩擦系数要 求较低，可选用摩擦系数较小的材料作绳衬。 (2)可双向出绳，能够实现两个方向牵引，在实 际安装布置时与运输线路道岔方向无关，安装布置 灵活方便。 (3)结构简单，成本较低。 主要缺点: 由于在滚筒上的钢丝绳除了绳与绳互相接触摩 擦外，钢丝绳与绳衬之间还有滑动摩擦，因此钢丝 绳的磨损相对较重，寿命较低。
绳轮有水平和垂直布置之分。 绳轮水平布置 两股钢丝绳分别放置在两条轨道上，轨道上的 矿车按一定的间距挂在钢丝绳上，矿车到位后摘钩。 使主动绳轮在不换向的情况下，实现双向运输。 绳轮垂直布置 一股绳在轨道上，另一股绳用托绳轮布置在巷 道的上方。 一般用于单向提升运输。
JYB-40运输绞车
JYB-40运输绞车 JD/JY系列绞车均为隔爆型、供矿井井下或地面装载调度编组矿车及在中间巷 道拖运矿车和其他辅助搬运之用。JYB-40运输绞车 JD/JY系列绞车均采用行星齿轮传动， 绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、 噪音低等特点 型号 JYB-40×1.25C JYB-50×1.40（三闸） JYB-60×1.25（三闸） 静张力（KN） 最大 54 68.8 76 最小 32 40.2 51 基准层 40 50 60 最大绳速（米/秒）：1.54,1.79,1.51 最小绳速： 0.95,1.00,1.00 基准层：1.25,1.40,1.25 卷筒规格（毫米）：580×600,580×600 ,710×800 容绳量（米）：850,850,850 钢丝绳直径（毫米：22,24,26 功率（KW）：55,75,90 转速（转/分）：980,1480,989 电压 380/660伏 外型尺寸（毫米）：2650×2280×2150 2650×2280×2150 2850×2723×2290 电力液压推动器 BYT1-180/12,BYT1-180/12,BYT1-180/12 绞车质量（千克）：4620,4680,6200 隔爆型真空可逆磁力起动器：QBZ-120N QBZ-200N QBZ-200N 隔爆型控制按钮：BZA10
亿煤出品 必属精品
本公司讲信誉,重质量,与亿煤合作,是您不悔的选择。 本公司专业生产矿用绞车,主要有回柱绞车,调度绞车,双速多用 绞车,运输绞车,慢速绞车,耙斗装岩机。 回柱绞车主要有：JH-5回柱矿用绞车,JH-8回柱绞车,JH-14回 柱绞车,JH-20型回柱绞车,JH-30型回柱绞车 调度绞车主要有：JD-0.5调度矿用绞车,JD-1调度矿用绞 车,JD-2调度矿用绞车,JD-2.5调度矿用绞车 双速多用绞车主要有：JSDB-10双速多用绞车,JSDB-13双速 多用绞车,JSDB-19双速多用绞车 运输绞车主要有：JYB-40运输绞车,JYB-50运输绞车,JYB-60 运输绞车 慢速绞车：JHMB14慢速绞车 耙斗装岩机：P30B耙斗装岩机,P60B耙斗装岩机,P90B耙斗装 岩机 矿用运输绞车,隔爆运输绞车,山东运输绞车
绞车拉力计算
绞磨机拉力计算5T汽油机采用JYB-40×1.25型运输绞车，绞车功率55kw，钢丝绳直径21.5mm。
为确保提升运输安全，计算如下：提升条件巷道最大坡度为23°，绞车最大牵引力为Fmax=54KN，电机功率55KW，用平板车运输液压支架，最大重量为9.5T钢丝绳选用6×19-FC，绳径φ21.5mm钢丝绳，绳自重：ρ绳=172.9kg/100m，公称抗拉强度1670MPa，绳最大长度为：300m，钢丝绳的破断拉力总和为：F=296KN （取公称抗拉强度为1500Mpa时的破断拉力总和）。
验算1.向下回1架支架的拉力为：T=（Gsinθ-f）g式中：G=G′+G2+G3=10500+172.9×3+100=11119（kg）f=（G′+G3）ucosθ+u′G2cosθ=（10500+100）×0.02cos23°+0.2×172.9×3cos23°=195.2+95.6=290.8（kg）G—载车、绳重及其他部件重G′-平板车及支架重 G2—绳重 G3--其他部件重，取100 kgf—摩擦阻力u—矿车与铁路的摩擦系数，取0.02u′--绳与地滑、底板摩擦系数，取0.2θ—巷道坡度23°T=（Gsinθ-f）g=（11119sin23°-290.8）×9.8=39.8（KN）故绞车最大牵引力为Fmax=54KN>T=39.8KN安全系数计算α=F/T=296/39.8=7.4>6.5向上拉车时的拉力为：T′=(Gsinθ＋f)g=(11119sin23°＋290.8) ×9.8=45.4（KN）故Fmax=54KN>T′=45.4KN4.安全系数计算α=F/ T′=296/45.4=6.51>6.5经以上计算：副斜井采用YB-40×1.25型运输绞车牵引1架9.5T的支架，采用6×19-FC，绳径φ21.5mm钢丝绳，满足提升运输要求。
40调度绞车说明书
1 概述1.1产品特点JD-2.5型调度绞车采用行星齿轮传动，具有结构紧凑、刚性好、启动平稳、操作灵活、制动可靠、噪声低、安装移动方便、效率高等特点。
1.2用途JD-2.5型调度绞车适用于矿井井下调度矿车或其它辅助牵引，亦可用于地面装载调度矿车及在中间巷道拖运矿车和其它运输。
当配置隔爆电气设备时，可用于矿井中有煤尘或瓦斯存在的爆炸性危险场所。
1.3型式与型号表示方法绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。
J D —2.5外层钢丝绳最大静张力25 kN调度绞车卷扬机类1.4工作条件与环境1.4.1环境温度-10～+40℃。
1.4.2环境相对湿度不超过95％(+25℃)，海拔高度不得超过1000米。
1.4.3周围空气中的甲烷、煤尘、和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
1.5绞车执行标准GB/T15113-2005、GB20180-2006。
2主要技术参数型号、参数项目JD-2.5 外层钢丝绳最大静张力(kN)25外层钢丝绳速度(m/s) 1.44卷筒直径(mm)Φ620钢丝绳直径(mm)Φ20容绳量(m)400外形尺寸（长×宽×高）(mm）1900×2350×1370绞车质量(kg)2800电动机型号YBJ40—4 隔爆电机功率(kW)40转速(r/min)1450电压(V)380/660 /11403结构特征及工作原理3.1结构特征JD-2.5调度绞车由电动机、卷筒装置、刹车系统、底座、护罩等部件组成。
结构外形见附图1。
3.1.1卷筒装置绞车采用NGW型2K—H两级行星齿轮传动，一级行星齿轮装在左支架内，第二级行星齿轮装在卷筒右侧，主轴贯穿卷筒并支撑在左右支架上，电动机采用法兰盘式固定在左支架上。
传动系统结构见附图3。
3.1.2刹车系统绞车有两个对称的刹车装置，装在电机一侧的刹车可以控制卷筒的运转和停止；右侧刹车用来控制大内齿轮的运转和停止，其具有离合器作用，刹紧时卷筒就进入了工作状态。

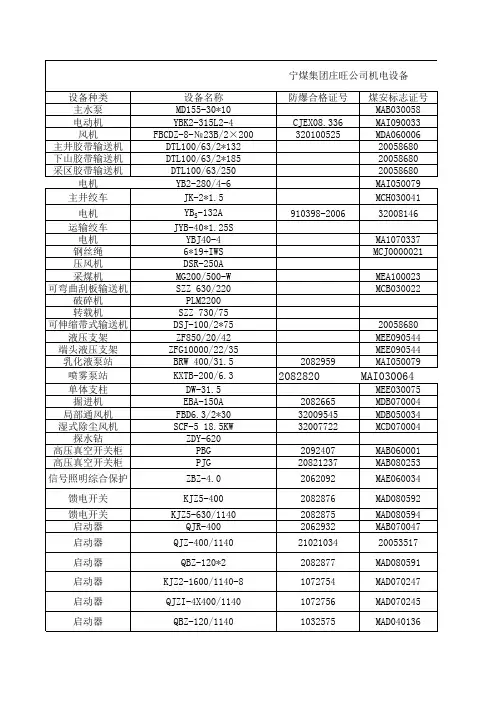

煤安、防爆证号表
