酒精回收塔设备说明书400
快装酒精回收塔岗位操作规程
快装酒精回收塔岗位操作规程1．操作步骤。
1．1准备过程。
1．1．1检查全部水、汽、电路防止接错及泄漏。
1．1．2检查各处的紧固螺丝是否松动，各路阀门开闭是否灵活。
1．1．3检查附件仪表是否灵敏完好。
1．1．4检查工房、设备的清洁状况。
1．1．5检查清场合格证，核对有效期，取下标示牌，挂生产标示牌于指定位置，按生产指令填写工作状态。
1．2操作过程：1．2．1将稀乙醇用泵打入过滤器，余热器进入蒸馏釜中，加到视镜位的1/3为宜。
1．2．2开启蒸汽阀进行加热，同时开大上水阀，使上水玻璃转子流量计工作，其水压仪表指针达到0.2Mpa以上，蒸汽压力控制在0.30.5Mpa，由加热压力仪表指示。
1．2．3蒸馏釜内乙醇和水的混合蒸汽上升，经蒸馏塔和分流器时，进行全回流操作，成品浓度指针在78℃时。
1．2．4调节上水玻璃转子流量计的流量，关闭稀酒精进入蒸馏釜内的阀门，开启稀酒精玻璃转子流量计的阀门调节流量。
1．2．5适当开启干蒸汽阀门，根据干蒸汽仪表指示调节压力。
蒸馏釜的釜内压力一般在0.02Mpa以下。
釜内温度稀液温度高至101102℃时。
1．2．6打开蒸馏溢流阀排放废液，从而形成了连续进料，连续蒸馏，连续排废液。
1．3结束过程。
1．3．1乙醇度蒸发在96左右时，关闭蒸汽阀后，再把合格乙醇打入卧式贮罐内。
3．操作过程的控制与复核：根据操作标准中各项标准要求对乙醇回收整个过程进行控制并利用贮罐中回收量（乙醇数量），对投料量，蒸发操作时间等项目进行复核，如有异常，应及时复查。
4．操作过程的安全注意事项、劳动保护。
4．1安全注意事项：4．1．1本塔系无压容器，如蒸馏釜内压力大于0.03Mpa时，需立即关闭蒸汽阀，找出原因（有否堵塞，冲洗排除后），才可继续工作。
4．1．2蒸馏釜内水温在101℃102℃时，需打开蒸馏釜底的溢流阀，放出废液。
4．1．3交接班时要注意各阀门开关，仪表指示是否正常，严防缺水。
4．1．4严格控制调节蒸汽压力和进料量，使蒸馏釜内保持101℃102℃。
酒精回收塔说明书
目录一、用途与特点 (1)二、结构原理 (1)三、技术参数 (3)四、操作规程 (3)五、设备安装 (4)六、注意事项 (4)七、清洗与保养 (5)一、用途与特点本设备适用于制药、食品、轻工、化工等行业的稀酒精回收。
与物料接触部分均采用不锈钢SUS304制造，具有良好的耐腐蚀性能，并且有节能、环保、降低生产成本、提高效率的优点。
本装置可将30度~50度的稀酒精蒸镏到93度~95度,残液排放含醇度低，符合环保要求。
其采用高效不锈钢波纹填料，接触物料部分全部采用不锈钢制造，设备外表面亚光处理，符合GMP 标准。
在国内已普遍使用，得到广大新老用户的好评。
二、结构原理酒精回收塔，又名精馏塔，原则上说其实是属于精馏塔所包含的范围；精馏是气液两相间的传质过程，对任一块塔板而言，若缺少气相或液相，精馏过程都将无法进行。
因此，塔顶回流和塔底再沸器产生的上升蒸气是保证精馏过程能够够连续稳定进行的必要条件。
酒精回收塔主要包括（如图一）：原料高位罐、塔釜、塔身、冷凝器、冷却器。
塔釜里面装配了U型管加热器，内通蒸汽，加热塔釜是指母液到适当温度（工艺要求）后，利用酒精和水沸点的不同使酒精和部分水得到蒸发。
酒精和水混合蒸汽不断上升。
上升的蒸汽中酒精的含量不断提高，塔内下降的回流液不断降低最后返回塔釜。
蒸发的酒精经冷凝器变成冷凝液，大部分返回塔顶作为回流液，其余部分醇度合格的酒精经冷却器冷却后收集到酒精贮罐。
而塔釜内的残液不断下降到2度下时则可以排放。
原理是原料母液由进料板送入精馏塔。
全塔自下而上，上升气相中易挥发组分（酒精）的含量逐板增加，而下降液相中易挥发组分的含量逐板降低。
若塔板数足够，则蒸汽经自下而上的多次提浓，从塔顶引出的蒸气几乎为纯净的易挥发组分（酒精），经冷凝后一部分作为塔顶产品（馏出液）引出，另一部分作为回流返回顶部塔板。
同理，液体经自上而下的多次变稀，在再沸器中部分气化后所剩的液体几乎为纯净的难挥发组分（水），可作为塔底产品（釜液或残液）引出，而部分气化所得的蒸气则作为上升气相引至最底层塔板的下部。
塔釜式酒精回收塔(说明书)
（塔釜式）酒精回收塔使用说明书常熟市中药制药机械有限责任公司目录一、概述二、结构和原理三、设备安装要求四、工艺流程说明五、注意事项六、附图一、概述本设备主要用于酒精（乙醇）的回收。
是精馏填料塔。
当酒精作为渗漉和回流浓缩的溶剂之后，其浓度下降，并含有大量药渣和其它杂物，为了减少消耗，降低成本，这种稀酒精需回收后再次利用，就不但要精除母液中的药渣和其它杂质，并且必须把酒精含量提高到一定的程度。
设备能同时完成这一工艺过程。
稀酒精的浓度越低，回收时间越长。
二、结构和原理乙醇精馏系根据乙醇和水的沸点之差，相对挥发度不同的原理，将一定浓度的稀乙醇原液，加入精馏装置，在一定的回流比操作下，使它反复地进行部份汽化和部分冷凝，从而在塔顶得到≥92%的浓乙醇成品。
塔釜底将排出含有微量乙醇的废水，从而达到乙醇与水分离的目的。
本塔设备配有带U型管束的塔釜、塔顶冷凝器、缓冲罐冷却器等回流系统。
塔釜的作用是提供一定量的上升酒精溶液蒸汽流，冷凝器的作用是获得酒精液相产品及保证有适宜的酒精液相回流，使精馏操作稳定地进行。
本设备德工艺流程（见图）为典型德塔釜塔体精馏流程。
由图中可见，稀酒精原料液经酒精泵直接送入塔釜，进入塔釜内加热，塔釜稀酒精中德酒精沸点低，酒精先蒸发，酒精气相从塔釜蒸发口上升进塔节。
在每层填料内，塔顶回流体与上升酒精气相互相接触，进行热和质的传递过程。
塔顶酒精气相进入冷凝器中被全部冷凝，并将部分冷凝液送回塔顶作为回流液体，其余部分经冷却器冷却后，被送出作为塔顶产品（馏出浓酒精液体）。
本装置的主体设备精馏塔采用不锈钢材质，从而防止了铁屑堵塞之现象，可延长填料的使用年限，确保了塔效率的稳定。
本装置中凡接触成品酒精的设备如冷凝器、缓冲器、冷却器等均采用奥氏体不锈钢，以确保酒精不被污染。
塔身内采用不锈钢波纹填料，该形式填料具有阻力小，空塔速度较高：比表面积和较高的空隙率，塔效率和传质效率高：操作弹性大，不易破损，对酒精——水系统精馏的料液湿润性好，提高了填料表面的传质效果。
酒精回收塔使用说明书
HCG系列酒精回收塔JH-400使用说明书制作单位：生产基地：公司电话：公司传真：邮编：编制日期：目录一产品介绍 (4)二设计条件 (4)三装置开机规程 (4)四装置停机 (6)五操作步骤 (7)六操作注意事项 (8)七装置在异常情况下处理办法 (9)八正式投产时的分析指标 (10)九售后服务承诺 (11)十合格证 (12)十一随机附件表 (13)一产品介绍：本装置适用于制药、食品、轻工、化工等行业的酒精回收，以利于降低生产成本，提高经济效益，本装置可将稀酒精蒸馏到90%-90%，成品酒精浓度要求高可加大回流比，但相应产品降低，排放残液含醇度≤3°，是回收酒精的理想设备,该设备设置有两个进料可，低浓度从下面进料口，高浓度从上面进料口进料，进料浓度越低回流比愈大，进料浓度愈大回流比愈小。
二设计条件（1）、物料：浓度为乙醇含量40%乙醇水溶液。
（2）、处理量：≈400kg/h。
（3）、产品要求：(150～160)kg/h（90-95）%（V/V）的酒精。
（4）、排废要求：醇含量应≤0.5%。
s三装置开机规程1、开机前准备(1)产品出厂前已进行过水压试验和试运转，指标符合图纸要求。
(2)试水。
(3)根据蒸馏工段流程图，全面细致地检查整个流程的所有设备及阀门自控仪表等是否符合要求，止回阀是否装反，发现问题及时纠正。
(4)通过设备单机运转，对所有的泵加满机油，发现问题及时检修。
(5)清理现场，拆除安装及装修时搭架，搬走杂物，确保操作现场畅通整洁。
(6)对仪器，仪表进行核正和标的。
(7)通知生产调度，按计划按时供应水.电.汽.压缩空气。
(8)检查工艺管路的阀门，排污阀，排空阀是否在正常位置。
(9)检查蒸汽阀门，冷却水仪表是否正常，管路是否畅通无阻，有无泄漏，(10)、检查各阀门是否处在正确的启闭位置，复查无误后方可开机。
2、装置汽水联动(1)、塔的注水，通过物料管道向填料里注水使塔釜液位为800~900mm（观察现场玻璃管液位计）。
酒精浓缩器乙醇回收塔标准操作规程
酒精浓缩器回收塔标准操作规程
1、目的：建立乙醇回收塔标准操作规程
2、范围：适用于乙醇回收岗位
3、直接责任：岗位操作工
4、间接责任：车间主任、管理员、监控人员
5、操作程序
5.1 蒸馏罐清洗：加1/2体积的自来水，开启蒸汽进汽阀，夹层加热至沸，排出积水。
更换品种时，须用5%的NaOH溶液加热浸泡罐子1小时以上，排出碱液，再用自来水洗至PH值中性。
5.2 关闭出料阀，开启进料阀，开启喷射泵，用真空将乙醇提取液抽入罐内，体积不能超过2/3。
5.3 关闭进料阀，开启蒸汽阀及冷凝器进出水阀，以80℃蒸馏回收乙醇，当乙醇流量很小时，测回收的乙醇浓度小于30%时，停止回收，关闭蒸汽阀及冷却水阀，罐内料液用洁净桶盛装，加上内外盖，贴上标签。
5.4 自来水冲洗罐内壁至洗出液无色。

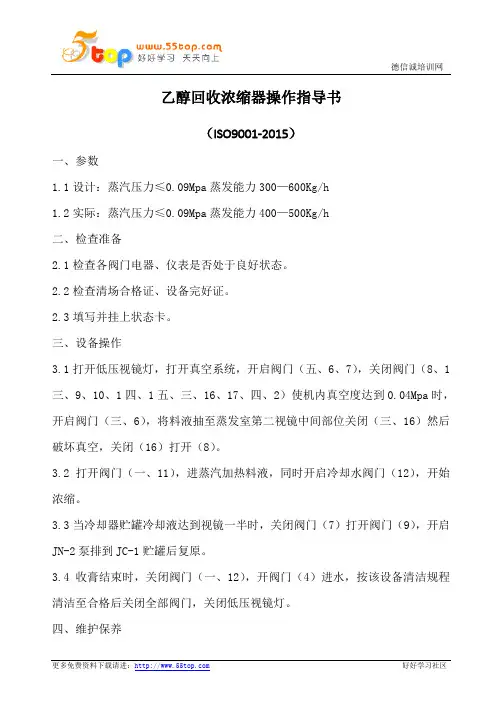

乙醇回收浓缩器操作指导书
乙醇回收浓缩器操作指导书
（ISO9001-2015）
一、参数
1.1设计：蒸汽压力≤0.09Mpa蒸发能力300—600Kg/h
1.2实际：蒸汽压力≤0.09Mpa蒸发能力400—500Kg/h
二、检查准备
2.1检查各阀门电器、仪表是否处于良好状态。
2.2检查清场合格证、设备完好证。
2.3填写并挂上状态卡。
三、设备操作
3.1打开低压视镜灯，打开真空系统，开启阀门（五、6、7），关闭阀门（8、1
三、9、10、1四、1五、三、16、17、四、2）使机内真空度达到0.04Mpa时，开启阀门（三、6），将料液抽至蒸发室第二视镜中间部位关闭（三、16）然后破坏真空，关闭（16）打开（8）。
3.2打开阀门（一、11），进蒸汽加热料液，同时开启冷却水阀门（12），开始浓缩。
3.3当冷却器贮罐冷却液达到视镜一半时，关闭阀门（7）打开阀门（9），开启JN-2泵排到JC-1贮罐后复原。
3.4收膏结束时，关闭阀门（一、12），开阀门（4）进水，按该设备清洁规程清洁至合格后关闭全部阀门，关闭低压视镜灯。
四、维护保养
4.1经常检查视镜孔、灯孔、维修孔各连接管处的密封，必要时更换密封圈，经常检查各阀门是否是否漏气、漏水。
4.2经常检查压力表、真空表、温度表的灵敏度、精密度，每周至少一次。
4.3电机定期加注润滑油。
4.4大修期为一年，大修时对保温层应检查，损坏和失效者应更换或替补。
五、注意事项
5.1出膏时用真空混匀，再测比重，合格后放料，料液必须用300目筛绢过滤。
5.2如操作中机件损坏或出现断水故障，应立即停止使用，先关闭蒸汽阀门，然后关冷却水阀。
酒精回收塔设备操作规程
酒精回收塔设备操作规程1. 引言本文档旨在说明酒精回收塔设备的操作规程，包括设备的启动、停止、操作注意事项等内容。
准确的操作规程能够确保设备的正常运行，提高工作效率，同时也能够保证操作人员的安全。
2. 设备概述酒精回收塔设备是一种用于酒精回收的装置，通过物理和化学的方法将废酒精进行分离和回收。
该设备由塔体、加热槽、冷凝器等部分组成，具备自动控制系统。
3. 操作步骤3.1 设备准备在操作设备之前，操作人员需要进行以下准备工作：•检查设备的供电情况是否正常，确保电源插头已接好。
•检查设备的操作界面是否正常，确认显示屏无故障。
•检查设备的连接管道是否安装牢固，无泄漏现象。
•检查设备所需耗材的充足程度，如再生剂、冷却剂等。
•确保操作人员穿戴好相应的个人防护装备，如手套、护目镜等。
3.2 设备启动操作人员按照以下步骤启动设备：1.打开设备的总电源开关，待设备启动自检完成。
2.按照设备操作界面的指示，设置所需的参数，如加热温度、冷凝温度等。
3.打开设备的加热槽、冷凝器等相关开关，使设备开始工作。
3.3 设备运行设备启动后，操作人员需要密切关注设备的运行状况。
以下是操作人员需要注意的事项：•根据设备操作界面显示的参数，定期检查设备的加热槽温度和冷凝器温度是否正常。
•定期检查设备的压力表，确保设备的工作压力在正常范围内。
•如发现设备工作异常或有异常声音，应立即停止设备的运行，并通知维修人员进行检修。
•禁止在设备运行过程中打开设备的安全阀门或其他相关开关。
3.4 设备停止操作人员按照以下步骤停止设备的运行：1.关闭设备的加热槽、冷凝器等相关开关，使设备停止工作。
2.按照设备操作界面的指示，执行设备的关机程序。
3.关闭设备的总电源开关，断开设备的电源供应。
4. 安全注意事项操作人员在进行酒精回收塔设备操作时，需要严格遵守以下安全注意事项：•操作前确保设备及相关管道的压力已全部释放，防止意外发生。
•在操作设备时要保持专注，禁止进行与设备操作无关的行动。
乙醇回收塔使用、清洁、维护及维修SOP
JS-600乙醇回收塔使用、清洁、维护及维修SOP1.目的为规范酒精回收罐的使用、清洁、维护和维修，特制定本规程。
2.适用范围本规程适用于中药提取生产中的醇沉经酒精回收浓缩器回收后的冷凝水的生产过程的使用、清洁、维护和维修。
3.职责操作人员：按本SOP进行酒精回收操作；按设备使用、维护保养方法正确操作和维护保养设备，并协助维修员的检修工作。
设备维修员：对设备进行维护保养与检修，并指导操作人员进行相应的维护与保养。
QA现场监控员；按照本SOP监督本规程的执行。
4.内容4.2.使用内容4.2.1.生产前准备与检查4.2.2.酒精回收4.2.2.1.回收前准备4.2.2.1.1.检查确认蒸发器已清洗待用。
4.2.2.1.2.检查供气（锅炉蒸汽）、供水（冷却水）、供电、真空等均正常。
4.2.2.1.3.检查确认各连接管道密封完好，各阀门开启正常及各控制部分（电气、仪表）正常。
4.2.2.2正常生产回收酒精：将蒸馏釜的低阀关闭，开启稀酒精至蒸馏釜阀门，开启送料泵将回收酒精泵至蒸馏釜，至其2/3容积时即可停止进料，关闭泵至蒸馏釜的阀门。
开启蒸汽阀门0.06—0.08MPa，温度80℃，待上升蒸汽经蒸馏器传质到冷凝器使塔出现回流，开始出料，成品经冷却器流入成品贮罐，随着酒精的不断减少，应逐渐增大回流量比，当R﹥3时，改为半成品操作，这时提高塔釜温度，使塔釜残液中的酒精含量低于3—5﹪，停止蒸馏，将残液排出，回收的少部分半成品待下次蒸馏，返回加入蒸发器再次蒸馏提取。
4.2.2.3.生产结束4.2.2.3.1.关闭供气、供水阀门4.2.2.3.2.关闭配电箱总电源4.2.2.3.3.对酒精回收塔按设备保养条款进行清洗4.3.清洁（参见附件1）。
4.4.维护严防跑冒滴漏。
4.5.维修4.5.1.本设备所有电器件（含电机、视灯等）均采用防爆型，符合《爆炸型环境用防爆电气设备》规定，使用接线必须符合规定。
4.5.2.各接口如使用过程中有漏液跑气现象，应及时清洗密封圈周边杂质或定期更换其密封圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W-400酒精回收塔
一、设备概述：
本装置采用高效的陶瓷制波纹填料，蒸馏塔体采用不锈钢制作，从而防止了铁屑填塞填料的现象，延长了装置的使用期限。
本装置中凡接触酒精的设备部分如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不受污染，W型之蒸馏釜采用可拆式U型加热管，在检修时可将U型加热管移出釜外，便于对加热管外壁及蒸馏釜内壁进行清洗。
本装置适用于制药、食品、轻工、化工等行业的稀酒精回收，也适用于甲醇等其他溶媒的蒸馏。
本装置根据客户的要求，可将30°左右的稀酒精蒸馏至90~95°酒精，成品酒精度要求越高，可加大回流比，但产量则相应降低。
二、技术参数：
1、进料浓度：30～80％
2、出料浓度：90～95％
3、回流比：13（根据进出料浓度定）
4、残液排放含醇浓度：≤3％
5、生产能力
型号：W-400
塔径Φ400
30％－40%进料的生产能力：
出料为90%（Kg）150
出料为95%（Kg）120
60%－80%进料的生产能力：
出料为90％（Kg）180
出料为95%（Kg）140 三、W-400型酒精回收塔配置清单。
