通信光缆施工工艺与规范

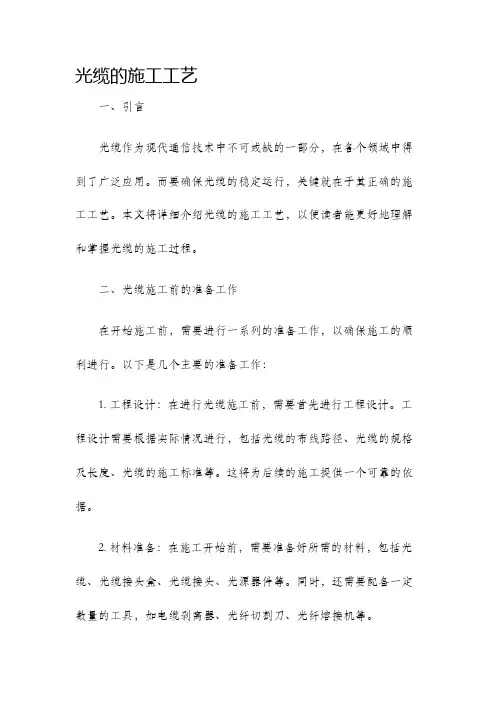

光缆的施工工艺
光缆的施工工艺一、引言光缆作为现代通信技术中不可或缺的一部分，在各个领域中得到了广泛应用。
而要确保光缆的稳定运行，关键就在于其正确的施工工艺。
本文将详细介绍光缆的施工工艺，以便读者能更好地理解和掌握光缆的施工过程。
二、光缆施工前的准备工作在开始施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
以下是几个主要的准备工作：1. 工程设计：在进行光缆施工前，需要首先进行工程设计。
工程设计需要根据实际情况进行，包括光缆的布线路径、光缆的规格及长度、光缆的施工标准等。
这将为后续的施工提供一个可靠的依据。
2. 材料准备：在施工开始前，需要准备好所需的材料，包括光缆、光缆接头盒、光缆接头、光源器件等。
同时，还需要配备一定数量的工具，如电缆剥离器、光纤切割刀、光纤熔接机等。
3. 环境检查：在施工前需要对施工环境进行检查。
确保施工现场的通风良好，温度适宜，并清理场地，以确保施工的顺利进行。
三、光缆施工的步骤和流程1. 光缆敷设（1）确定光缆的敷设路径：根据工程设计，确定好光缆的敷设路径，包括管道、通道、架空等。
在敷设过程中需要避免过多的弯曲和张力，以免影响光缆的性能。
（2）准备敷设材料：根据敷设路径，准备好所需的敷设材料，如敷设管道、井盖、固定件等。
根据具体情况，在需要的地方进行现场加固。
（3）敷设光缆：根据敷设路径，使用合适的工具进行光缆的敷设。
需要注意的是，光缆的敷设应保持光缆的纵向弯曲半径，以免导致光缆的性能下降。
2. 光缆连接（1）准备连接材料：对于需要连接的光缆，需要准备好连接材料，如光缆接头盒、光缆接头等。
确保连接材料的质量和性能符合要求。
（2）光缆剥离和切割：根据连接需求，使用电缆剥离器将光缆的保护层剥离，并使用光纤切割刀切割光纤。
（3）光纤熔接：将需要连接的光缆纤芯进行熔接，使用光缆熔接机进行熔接操作。
确保熔接的质量和稳定性。
3. 光缆测试和验收（1）光缆测试：在连接完成后，需要对光缆进行测试，以确保连接的质量和性能。
铁路通信管道光电缆敷设施工工艺和方法
铁路通信管道光电缆敷设施工工艺和方法1、技术要求（1）管道光缆敷设的技术要求1）按设计核对光缆占用的管孔位置，所用管孔必须清刷干净。
2）光缆一次牵引长度不宜大于1000m，超长时应采取盘“8”字分段牵引或中间辅助牵引。
3）光缆布放后应紧靠人（手）孔壁，并留适当余量避免光缆绷得太紧（一般预留0.5m～1.0m），逐个人（手）孔将光缆放置在规定的托板上。
4）人（手）孔的光缆可采用纵剖塑料波纹管保护，并用胶带缠扎牢固，缠孔间距300mm，并用扎带绑扎在电缆托板上。
5）光缆与子管端口采用PVC胶带缠绕密封，备用子管端口安装塑料塞子。
6）光缆在人（手）孔应安装标识牌。
7）塑料子管在管道中间不得有接头，在人（手）孔各伸出100mm～150mm。
8）接头处增设标石（一般适用于郊外管道光缆）。
9）管道光缆敷设方式：①硅管管道宜采用气吹法进行敷设，盘长不宜超过2000m；②混凝土管道或双壁波纹管管道内穿塑料子管的管道光缆，应采用人工方式敷设。
要求人（手）孔间距不应大于150m。
（2）管道电缆敷设的技术要求1）敷设电缆前要准备标识牌，标明电缆的编号、型号、规格、图位号、起始地点。
2）放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。
清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉风保证穿线质量。
所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆。
3）在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7kg以便保护线对绞距。
4）电缆敷设完毕后，两端必须留有足够的长度，各拐弯处、直线段应整理到位。
5）线槽内线缆布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。
2、工艺流程▲管道光电缆施工流程图3、施工方法（1）施工准备1）首先应对施工人员进行安全培训和技术交底，同时讲解敷缆方法要领等内容，确保施工人员服从指挥。
安全培训完毕要进行必要的安全考试，合格后才能上岗作业。
2）为了确保光电缆敷设质量和施工安全，施工前必须严密组织，配备专人指挥，备有良好的联络手段，严禁在无联络工具的情况下敷设光电缆。
光缆施工规范及要求
光缆施工规范及要求光缆是现代通信领域中最为重要的数据传输媒介之一，对于光缆的施工规范和要求的遵守，对于确保通信质量和效果具有至关重要的作用。
以下内容将从光缆施工的准备工作、光缆施工的步骤和光缆施工的要求等方面详细阐述光缆施工规范及要求。
光缆施工的准备工作包括找线、图纸准备、设备检测等。
找线是指在施工现场，根据图纸确定光缆放置路径，并标注好地面标志等，确保光缆的准确放置。
图纸准备是指根据通信需求和相关标准要求，制定出光缆施工的规划图纸，其中包括光缆的放置路径、连接点位置等。
设备检测是指对光缆施工所需的设备进行检测和测试，确保设备的正常工作和操作。
光缆施工的步骤主要包括土建施工、管道敷设和光缆引入等。
土建施工是指在放置光缆前，进行地面的准备工作，包括损毁修复、光缆沟槽的开挖等。
管道敷设是指将光缆放置在预先铺设好的管道中，确保光缆的安全和可靠。
光缆引入是指将光缆从管道中引入到连接点，确保光缆与其他设备的连接质量。
光缆施工的要求主要包括光缆的保护、连接工艺和接地等。
光缆的保护要求是指在光缆敷设过程中，对光缆进行有效的保护，防止损坏和破损。
光缆连接工艺的要求包括连接点的选择、连接头的制作和连接质量的检测等，确保光缆的连接质量和性能。
接地是指将光缆与地面的接地系统连接起来，确保光缆的安全和稳定。
光缆施工还需要注意一些其他的要求，如安全操作、施工质量检测和相关记录等。
安全操作是指在光缆施工过程中，确保施工人员的安全和施工设备的正常运作。
施工质量检测是指在光缆施工完成后，对光缆的连接质量和性能进行检测和测试，确保施工质量符合相关要求。
相关记录是指在光缆施工过程中，对施工过程进行记录和保存，便于日后的维护和管理。
总之，光缆施工规范和要求对于保证通信质量和效果具有非常重要的作用。
通过准备工作的合理安排、施工步骤的规范执行和要求的严格遵守，可以确保光缆施工的质量和可靠性，提高通信系统的稳定性和可用性。
同时，施工中还需要注重安全操作和施工质量检测，以确保施工过程的安全和施工质量的合格。
通信光缆施工规范
通信光缆施工规范通信光缆施工规范1. 施工单位要负责调查、勘测和评估现场，确保施工的可行性和安全性。
同时，要按照相关规定获取施工许可证和安全许可证。
2. 施工前要制定详细的施工计划，并与相关部门进行沟通和协调。
确保施工的顺利进行，并减少对周围环境和设施的影响。
3. 施工人员要进行专业培训，掌握光缆施工的基本知识和操作技能。
并穿着符合安全规范的工作服和工作鞋，配备必要的个人防护装备。
4. 在施工前，要对现场环境进行清理和整理，确保施工区域的安全和整洁。
并设置明确的施工标识和警示牌，以提醒周围人员和车辆注意安全。
5. 施工设备要经过检验和维护，确保其正常工作和安全可靠。
并在使用过程中，要严格按照操作规程进行操作。
禁止超负荷和不当使用设备。
6. 光缆敷设要根据设计要求进行，确保其安装质量和性能。
并在敷设过程中，要对光缆进行保护，避免刮蹭和拉伸造成损坏。
7. 光缆要按照规范进行连接和固定。
连接要采用专业工具和设备，确保连接质量和可靠性。
固定要采用合适的固定件和夹具，确保光缆的稳定性和安全性。
8. 在施工过程中，要及时清理和整理施工现场。
严禁乱倒垃圾和泼洒废水等行为，保持施工区域的清洁和整洁。
9. 施工完成后，要进行验收和检测。
确保光缆的安装质量和性能满足设计和规范要求。
并按照相关规定提交验收报告和记录。
10. 施工单位要对施工现场进行消防安全检查和清理，避免火灾和其他事故发生。
并配备必要的消防设备和灭火器具，以应对突发事件。
11. 施工单位要定期对施工人员进行安全教育和培训。
提高他们的安全意识和应急处置能力。
并建立健全施工安全管理制度和责任制，确保施工安全。
12. 施工单位要按照相关规定保存施工记录和资料，并做好档案管理工作。
以备后续的审查和整改，同时保护施工知识产权和商业机密。
总之，通信光缆施工规范是保障通信设施建设质量和安全的重要保障。
施工单位要严格按照规范要求进行施工，确保施工质量和施工安全。
通信架空、管道、直埋光缆线路工程施工规范
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
光缆线路施工工艺
电车滑接线（注2）
1.25
最高缆线到电力线条
注：①供电线为被覆线时，光缆也可以在供电线的上方交越。
②光缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。
③通信线应架设在电力线路的下方位置，应架设在电车滑接线的上方位置。
一、新建光缆施工规范-光缆预留
光缆敷设预留
一般情况下光缆每布放每500米预留5-10米，预留圈半径为25厘米。（一般要求预留810圈，预留圈直径为40厘米）。
项目 接头每侧预留长度
直埋 5～10m
敷设方式 管道
5～10m
架空 5～10m
人手孔内自然弯曲增长
0.5～1m
光缆沟或管道内弯曲增长 0.7%
1%
架空光缆弯曲增长
地下局站内每侧预留 地面局站内每侧预留
0.7%～1%
5～10m（可按实际需要调整） 10～20m（可按实际需要调整）
实际工程 中应按设 计文件要 求预留
水田、湿地(m) 1.4 1.5 1.6 1.7 1.8 1.9
石质(m) 1.0 1.1 1.2 1.3 1.4 1.5
一、新建光缆施工规范-地锚出土要求
地锚出土
地锚铁柄出土 （30cm）符合设 计规范要求
地锚铁柄与拉线成弓行不符合要求
1. 检查地锚深度合格后，方能埋地锚、装拉线； 2. 地锚的实际出土点，与正确出土点之间的左右偏差应小于5cm； 3. 地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直； 4. 埋设地锚的出土槽，应与拉线上把成直线，不得有扛、顶现象； 5. 一般地锚出土长度为30-60cm，允许偏差小于+5cm~~-30cm； 6. 地锚坑回填土应分层夯实，每回填土30cm夯实一次，市区与路面齐平，郊外应高出路面10cm~~15cm； 7. 石质土地锚的装设应符合地锚钢柄和拉线的夹角为90º的规定，其夹角偏差允许±5º。
电力通讯光缆工程施工规范
电力通讯光缆工程施工规范一、总述随着信息化时代的到来，电力通讯光缆作为现代通信设备的重要组成部分，日益受到广泛应用。
电力通讯光缆工程施工质量的好坏直接影响着通信设备的正常运行，对社会的信息化建设具有重要意义。
为了规范电力通讯光缆工程施工行为，保障工程质量，特制定此施工规范。
二、施工前准备1.施工单位应按照电力通讯光缆工程施工设计文件和相关标准规范，制定施工组织设计方案，并按照规定流程报请相关部门审批。
2.施工前应对施工人员进行技术交底，确保施工人员对施工工艺、施工图纸等有清晰的了解。
3.施工单位应妥善保管施工所需的施工机具、材料，并对施工车辆进行检查保养，确保施工的正常进行。
4.施工前应对施工现场进行勘察，确定施工范围、地形地貌、交通条件等情况，制定施工计划。
三、施工工艺1. 开挖沟槽：施工单位应根据设计要求确定光缆沟槽开挖的位置、宽度和深度。
在开挖沟槽前，应将地面野外放线，确定沟槽中心线，保证光缆走向的准确性。
开挖沟槽时，应采取适当的防护措施，确保施工人员和周边建筑物的安全。
2. 铺设管道：根据设计要求，确定光缆管道的材质、规格和连接方式。
施工过程中，应注意管道的质量和密封性，确保管道完好无损。
3. 安装吊线：在管道内安装吊线，保证光缆的走向正确、平整。
吊线应有足够的承重能力，防止光缆在安装和使用过程中发生变形。
4. 光缆接头：在光缆敷设过程中，会出现接头。
接头应按照标准规范进行连接，保证连接牢固、可靠。
5. 安装定位桩：在光缆管道敷设完成后，应安装定位桩，以确保管道位置的准确和稳固。
6. 固定光缆：在光缆管道敷设完成后，应对光缆进行固定，防止光缆在使用过程中发生松动或断裂。
四、质量验收1. 施工单位应按照工程质量验收规范，对光缆工程进行验收。
验收内容包括但不限于：光缆的敷设情况、接头的连接质量、管道的密封性等。
2. 验收人员应熟悉验收标准和规范，对光缆工程的各个环节进行检查，确保工程质量符合要求。
光缆线路施工规范（3篇）
光缆线路施工规范一、前期准备工作1.确定施工方案：依据工程设计方案和现场实际情况，确定光缆线路的施工方案，包括线路走向、敷设方式、挖沟方案等。
2.土壤勘察：对线路敷设区域进行土壤勘察，了解地质情况，评估施工的可行性，确保光缆线路的稳定性和安全性。
3.施工图设计：根据实地勘察结果，制定详细的施工图设计，包括线路走向、敷设深度、沟槽开挖宽度等。
4.材料准备：根据施工需求，准备好光缆、各类接头盒、光缆管道、护套管等材料。
二、施工过程1.开挖沟槽：根据施工图设计，开挖沟槽，保证沟槽的宽度、深度和平整度，避免对周围环境造成影响。
同时，制定相应的安全措施，确保施工人员的人身安全。
2.铺设光缆：根据设计要求，先铺设护套管，然后将光缆从起点到终点逐段拉入护套管中，注意保持光缆的良好弯曲半径，避免对光缆产生损伤。
3.连接光缆：按照设计要求，在光缆的终点及每个连接点处进行光缆的接续和连接。
连接前，需先清洁光缆及接头盒的内部，确保连接的质量。
4.固定光缆：在光缆铺设完成之后，根据设计要求，使用适当的固定设备将光缆固定在护套管内，避免光缆因外力而移位或受损。
5.测试和调试：在完成光缆线路的敷设和固定后，进行光缆线路的测试和调试，验证线路的正常运行。
三、施工验收及注意事项1.施工验收：在光缆线路施工完成后，进行施工的验收工作。
包括检查光缆的敷设质量、接头端面质量、连接的稳定性、光缆系统的传输性能等。
2.维护保养：完成光缆线路的施工后，应及时进行线路的维护保养工作。
定期进行光缆维护和清洁，确保线路的正常运行。
3.安全措施：施工过程中，需严格按照安全操作规范进行施工，确保施工人员的人身安全。
同时，要注意施工现场的环保要求，避免对周围环境造成污染。
4.遵循相关规范：在光缆线路施工过程中，需遵循国家相关的规范和标准，如《通信建设工程施工及验收规范》、《通信建设工程土方工程技术规范》等。
总结：光缆线路施工是一项技术含量较高的工程，在施工过程中，需要严格按照规范要求进行操作，保证线路的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信光缆施工工艺与规范
一、光缆施工工艺流程
1.方案设计：在施工前，需要根据工程要求和实际情况进行方案设计，包括线路布线、选择合适的光缆和设备等。
2.材料采购：根据设计方案，采购所需的光缆、光缆接头、光纤等材料，并检查材料的质量和数量是否符合要求。
3.线路布线：根据设计方案，在施工区域进行线路布线，包括确定光
缆的敷设路径和敷设方式。
4.打孔、管道预处理：在需要进行光缆敷设的地方，进行打孔和管道
预处理，以便于光缆的顺利敷设和保护。
5.光缆敷设：使用专业工具和设备，将光缆沿着敷设路径仔细敷设，
并注意保护光缆的弯曲半径，避免造成光缆损坏。
6.光缆接续：在光缆敷设完成后，进行光缆接头的安装和接续，确保
信号传输的顺畅和稳定。
7.测试和调试：在光缆接续完成后，进行光缆的测试和调试，确保光
缆的信号质量和传输性能符合要求。
8.防水、固定处理：对光缆进行防水和固定处理，以保护光缆不受外
界环境的影响。
9.维护与检修：定期进行光缆的维护与检修，检查光缆的连接是否松动，光缆是否出现断裂等问题。
二、光缆施工规范
1.安全规范：在施工过程中，必须遵守相关的安全规范和操作规程，佩戴好个人防护装备，确保施工人员的安全。
2.施工环境：施工现场应保持整洁，避免杂物堆积和火源等，确保施工环境的安全和整体效果。
3.直埋光缆：直埋光缆的敷设应按照相关规范进行，保持足够的覆土厚度，避免光缆受到外界压力或损坏。
4.架空光缆：架空光缆的敷设应保证光缆的拉力和张力，避免光缆的上下弯曲和折线弯曲，确保光缆的正常工作。
5.特殊环境处理：在特殊环境下（如高温、低温、潮湿等），需要根据情况采取相应的处理措施，确保光缆的正常工作。
6.接续处理：光缆接续时，要注意光缆的弯曲半径和接头的固定，避免光缆接头因外力而松动或破坏。
7.测量和测试：在光缆施工完成后，应进行光缆的测量和测试，确保光缆的质量和传输性能符合要求。
8.质量验收：施工结束后，应进行光缆的质量验收，确保施工质量符合相关规范和要求。
9.记录和档案管理：光缆施工过程中的记录和档案管理应完善，包括工程施工记录、质量验收报告等。
总结：
光缆施工工艺与规范对于保证光缆的正常运行和长期使用非常重要。
施工工艺流程的合理设计和规范执行，能够确保光缆在敷设和接续过程中不受损伤，避免了信号传输的质量问题。
同时，严格按照相关规范进行施
工，能够保证光缆的质量和性能符合要求，提高光缆使用寿命和稳定性。
因此，光缆施工工艺和规范的遵守是光缆工程施工不可忽视的重要环节。
