厂区消防水管道施工方案
某工业厂区消防水管道施工方案
某工业厂区消防水管道施工方案一、工程概况本工程位于工业厂区，建设项目涉及建筑面积较大。
消防水管道设计规模较大，包括室外消防水源、室内消防水源和建筑内部消防系统等。
二、施工目标1.保证消防水管道的正常供水功能，满足消防系统设计和相关标准的要求。
2.施工过程中保持与其他施工工作的协调，确保施工安全。
3.保证施工质量，确保消防设施达到预期性能。
三、施工准备1.确保施工人员具备相应的施工人员资质，包括消防工程师、水电工程师等。
2.购买施工所需的消防水管道材料和设备，保证材料和设备的质量符合相关要求。
3.进行施工现场勘查，制定详细施工方案，包括工程划分、施工流程等。
四、施工流程1.室外消防水源施工(1)确定室外消防水源的位置和尺寸，根据相关标准要求进行布置。
(2)进行土方开挖和回填工作，确保地面平整并满足排水要求。
(3)进行管道敷设和连接工作，连接主管道和支管道，保证水源与建筑物间的连通。
(4)进行管道铺设和固定，确保管道稳固且与地面保持一定的距离。
(5)进行水源安装和调试工作，测试消防水源的供水能力和稳定性。
2.室内消防水源施工(1)根据建筑物的结构和布置，确定室内的消防水源位置。
(2)进行管道敷设和连接工作，进行室内消防水管道系统的布置。
(3)进行水泵的安装和调试工作，确保水泵的运行稳定。
(4)进行阀门和阀门控制设备的安装和调试工作，确保消防水管道系统的正常运行。
(5)进行室内消防水源与室外消防水源之间的连接工作。
3.建筑内部消防系统施工(1)根据建筑物的布局和功能需求，确定建筑内部消防系统的布置。
(2)进行管道敷设工作，连接室内消防水源与建筑内部消防设施。
(3)进行喷淋器等消防设施的安装工作，确保喷淋器的布局和位置符合相关标准要求。
(4)进行消防设施的调试和测试工作，保证消防系统的可靠性和稳定性。
五、施工安全措施1.严格遵守消防安全操作规程，做好消防应急预案，确保施工过程中的安全。
2.加强现场巡视和安全检查，及时发现和整改隐患。
某工业厂区消防水管道施工方案

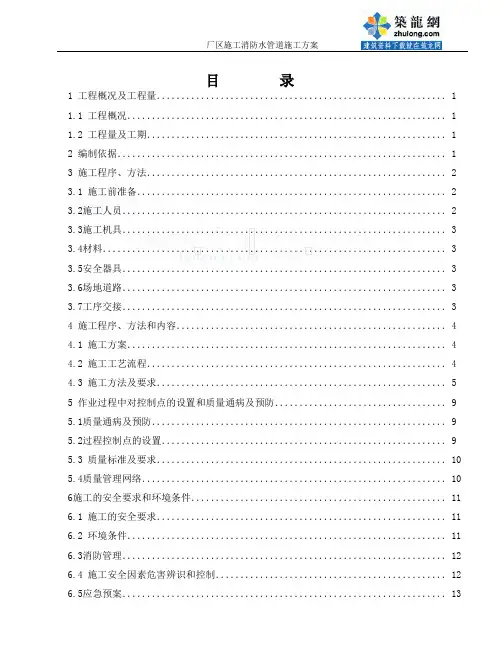

厂区施工消防水管道施工方案目录1 工程概况及工程量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1 工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2 工程量及工期．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 施工程序、方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 3.1 施工前准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 3.2施工人员．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 3.3施工机具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3.4材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3.5安全器具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3.6场地道路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.7工序交接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34 施工程序、方法和内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.1 施工方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.2 施工工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44.3 施工方法及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．55 作业过程中对控制点的设置和质量通病及预防．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 5.1质量通病及预防．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 5.2过程控制点的设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 5.3 质量标准及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 5.4质量管理网络．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 6施工的安全要求和环境条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 6.1 施工的安全要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 6.2 环境条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 6.3消防管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 6.4 施工安全因素危害辨识和控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 6.5应急预案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．131 工程概况及工程量1.1 工程概况华能绿色煤电××IGCC电厂一期工程，本期工程为1×250MW级整体煤气化燃气一蒸汽联合循环发电机组。
消防管道改造安装施工方案DOC
管道安装施工方案一、工程概述1.1 工程概况胜利石油石化总厂厂区消防管道改造1.2配管范围1.1.胜利石油石化总厂给、排水消防管道改造项目工程配管工程量如下：1.3管工程特点本工程管道输送性质为地下水，承载厂区内的消防安全，所以必须严格施工管理，确保管道工程安装质量，以满足生产和安全要求。
二、编制依据2.1武汉炼化工程设计文件及图纸2.2 以下的施工和验收规范《SH3533-2003》《工业金属管道工程施工及验收规范》 GB50235—97《现场设备、工业管道焊接工程施工及验收规范》 GB50236—98《压力管道安全管理与监察规定》劳部发（1996）140号三、施工程序和要求为了加快工程进度必须加大工艺管道的预制量，缩短管道现场安装时间，这是保证工期，提高工艺管道安装质量的重要措施。
3.1 为了提高劳动效率，保证管道安装质量，加快工程进度，拟建管道加工预制场，争取管道安装预制率达70%以上。
3.2 以管线单线图为主进行预制，每个管号由自由段和封闭段组成，预制前要全面考虑，预制的应是自由段，封闭段必须在自由段放置至安装位置，经实测安装尺寸后再进行加工预制，封闭段必须在管道预制前，按照单线图选择确定。
3.3 采用机械化施工，加快安装进度。
3.4 装置区工艺管道的安装程序是先高后低，先大(口径)后小(口径)，先设备附属管线后一般管线。
对于塔管应在地面试压合格后再行安装。
3.5 在总体计划中要适当安排公用工程管道安装，使之为工艺管道吹扫，冲洗创造条件，为管道试压提供水源和气源。
3.6 管道安装施工程序管道施工程序图施工准备阶段图纸会审，设计交底→编制材料计划↓↓焊接工艺评定→编制管道施工方案→管道组成件焊材阀门检验↓↓焊工考核，培训材料领用管↓管子除锈，涂底漆↓管段下料↓道予制阶段坡口加工↓组对，点焊↓焊接↓焊缝外观检验，编号←——←——↑↓焊缝返修焊缝射线探伤———→——↑管架预制→←阀门试压↓现场↓管段、阀门、管架运输↓管道自由段组对、点焊↓自由段焊接封闭段尺寸实测↓↓封闭段组对焊接←封闭段加工↓焊缝外观检查←安装阶段↓焊缝返修焊缝射线探伤→↓试压前资料审查，现场检查↓管道系统试压↓管道系统吹洗↓管道系统泄漏试验↓↓↓保护层预制→管道防腐地埋隐蔽↓交工验收阶段↓中间交接↓整理交工资料↓交工验收四、管道组成件检验4.1 管道组成件包括管子、管件、法兰、阀门、补偿器、安全装置等和管道支承件必须具有制造厂的质量证明书和合格证，其质量不得低于国家现行标准规定。
某厂消防水管道更换施工方案
某厂消防水管道更换施工方案一、施工背景和目标厂消防水管道老化严重，已经达到了更换的时候。
新管道的更换将确保厂区内的消防设备正常运行，消除潜在的安全隐患，保障员工生命财产安全。
二、施工方案1.工期安排根据厂区实际情况和生产计划，将施工分为两个阶段进行。
第一阶段施工时间为7天，主要完成管道测量、设计和材料采购等准备工作；第二阶段施工时间为15天，主要是管道更换和消防系统检测。
2.施工流程（1）施工准备a.根据厂区消防管道的实际情况，进行测量和设计工作；b.制定施工图纸，编制材料清单，提前采购所需材料和设备；c.进行安全评估，确定施工期间的安全措施。
（2）拆除旧管道a.确定施工区域，清空周围物品，划定施工区域；b.将旧管道进行拆除，尽量保证管道内的水不外溢，减少对生产的干扰。
（3）安装新管道a.根据设计图纸，按照预定位置进行新管道的安装，连接管道和配件；b.采用专业焊接设备进行管道的焊接，确保焊缝牢固。
（4）系统检测a.安装完新管道后，将进行系统的压力测试，在保证安全的前提下测试管道的承压能力；b.检测消防设备的正常运行情况，包括喷淋头和喷管等。
（5）消防设备恢复a.经过检测合格后，开始恢复消防设备的运行，确保系统完好；b.根据设备的使用说明书进行消防设备的调试和测试，确保其正常工作。
3.安全措施（1）施工区域划定a.在施工期间划定施工区域，防止外来人员进入；b.施工区域周围设置明显的安全警示标志，并进行宣传教育，防止员工误入施工现场。
（2）危险品处理a.在旧管道拆除工作中，对于旧管道内可能存在的危险物质进行处理，并确保不会对环境造成污染。
（3）施工人员安全a.施工人员必须佩戴个人防护装备，包括安全帽、安全鞋等；b.施工人员必须经过专业培训，并具备相应的施工技能；c.施工中切勿在高处工作，确保安全。
4.质量控制（1）材料质量a.采购正规渠道的消防管道材料和配件，确保材料质量合格；b.对各种材料进行质量检测，确保其达到相关标准。
钢结构厂房消防水管安装施工方案
一、工程概况本工程为钢结构厂房消防水管安装，工程地点位于XX市XX区，建筑面积约XXX平方米。
厂房内设有消防水池、消防水泵、消防管网、消防栓等消防设施。
消防水管安装工程需确保消防系统的正常运行，为消防安全提供保障。
二、施工部署1. 施工组织成立消防水管安装施工小组，负责消防水管安装工程的施工组织、协调、监督等工作。
2. 项目部施工组织管理小组（1）项目经理：负责整体工程的进度、质量、安全、成本等管理工作。
（2）技术负责人：负责技术指导、施工方案编制、施工质量控制等工作。
（3）施工员：负责施工计划的编制、实施、协调、监督等工作。
（4）安全员：负责施工现场安全监督、安全教育培训、安全事故处理等工作。
（5）质检员：负责消防水管安装工程的质量检查、验收等工作。
3. 资源需用量计划根据工程量，合理安排人力、物力、财力等资源，确保工程顺利进行。
4. 施工流水的组织按照施工进度计划，合理安排施工工序，确保各工序的衔接和配合。
5. 质量要求（1）消防水管安装工程必须符合国家相关标准和规范要求。
（2）消防水管安装工程的质量要求如下：1）管道安装位置准确，无明显偏差。
2）管道连接牢固，无明显渗漏。
3）管道坡度合理，排水畅通。
4）管道支架设置合理，固定牢固。
5）管道防腐、保温措施到位。
6. 工期要求及施工安排根据工程量、资源需求、施工进度等因素，合理安排施工工期，确保工程按时完成。
三、施工准备1. 技术准备（1）熟悉消防水管安装工程的施工图纸、规范和标准。
（2）编制施工方案，明确施工工艺、质量要求、安全措施等。
（3）对施工人员进行技术交底，确保施工人员掌握施工技术。
2. 主要机具（1）管道切割机、焊接机、切割机等。
（2）管道连接工具、测量工具、检测工具等。
3. 施工的材料准备（1）消防水管、阀门、支架等。
（2）防腐、保温材料。
4. 施工条件（1）施工现场具备施工条件，如水电供应、道路畅通等。
（2）施工人员、机具、材料等资源到位。
工业厂区消防水管道施工方案
工业厂区消防水管道施工方案一、方案背景二、方案目标本方案旨在确保工业厂区消防水管道施工工作的顺利进行，保障工程质量，确保消防设施的正常运行和灭火的有效性。
三、方案内容1.前期准备1.1制定详细的施工计划，包括工程量、施工顺序、材料准备、工期等。
1.2按照相关法律法规进行图纸审查，并保证设计方案符合相关标准和规范要求。
1.3对施工人员进行培训，使其熟悉工艺流程和操作规程，提高工程质量和安全性。
1.4准备必要的施工设备和工具，确保施工过程中使用的设备完好无损。
2.材料准备2.1根据设计方案，准备符合要求的消防用管材。
材料应具有耐火性、耐腐蚀性和耐高压性能。
2.2根据施工需要准备连接管道所需的管件、阀门、法兰等配件。
2.3对所使用的材料进行验收，并保留相关检测记录和材料数据。
3.施工流程3.1安装管道支架：按照设计图纸要求，在厂房内外设置合适的管道支架。
支架要牢固可靠，能够承受管道自重和运行时的压力。
3.2进行管道安装：按照施工图纸，进行管道铺设和连接。
铺设过程中应保证管道的线路、坡度和高度符合设计要求。
3.3进行弯头、法兰、阀门等连接：根据设计要求，对管道进行连接，确保连接处严密可靠、无泄漏。
3.4安装喷头和喷淋设备：根据设计要求，在工厂区域内安装相应的喷头和喷淋设备，并与管道连接。
3.5进行压力测试：在管道安装完毕后，进行压力测试，以确保管道的抗压性能符合要求。
测试完毕后，做好相关记录和报告。
四、安全措施1.施工现场设置明显的安全警示标识，保证施工人员的安全意识。
2.施工人员必须佩戴符合要求的安全防护用品，如安全帽、安全鞋等。
3.使用合格的施工设备和工具，确保操作人员的安全。
4.进行灭火器材的摆放和演练，以确保一旦发生火灾，能够及时进行灭火。
5.根据现场实际情况，设置临时围挡和警戒线，确保施工过程中周边人员的安全。
五、质量控制1.对施工过程中的关键环节，如连接处、支架安装等进行现场监督和检查。
2.进行管材和配件的质量验收，确保使用的材料符合相关标准和要求。
厂区地上消防管道施工方案
水1、本工程位于厂区地上消防水管道工程：建设单位：设计单位：监理单位：施工单位：主要施工内容为碳五分离及抽提单元、碳九分离及双环、甲双精制装置地上消防水管线及消防设施的安装；常压罐区地上FFW 消防管线及17 台罐的消防立管及泡沫灭火装置的安装；球罐区12 台罐的自动喷淋系统地上部份消防管线、雨淋阀室消防管线。
主要材料为无缝钢管、热镀锌钢管，焊接连接。
2、厂区道路交通便利，施工用水用电满足施工要求，具备开工条件3、质量、工期要求：质量要求：合格，达到验收标准。
工期要求：2022 年04 月16 日开工年月日竣工，工期日历天数为天。
1.厂区给水排水地下管道图纸总说明；2.厂区给水排水管道布置图：3. 施工现场条件和实地勘察的实际情况；4. 根据施工现场的地质勘察报告中水文条件；5. 根据 GB50268-2022 《给排水管道工程施工及验收规范》 中关于管沟降水条件的技术要求；6. 《给排水管道工程施工及验收规范》 GB50268-2022；7. 《石油化工给水排水管道工程施工及验收规范》 SH3533-20038. 《石油化工安全技术规程》 SH3505- 1999。
碳五分离及抽提单元碳九分离及双环、甲双 精制装置常压罐区球罐区及雨淋阀室无缝钢管法兰式直通球阀内外热浸镀锌钢管蝶阀无缝钢管闸阀泡沫发生器无缝钢管闸阀气动开关阀38 米12 台220 米18 台1130 米21 台25 台1307 米56 台19 台1．施工准备1- 1 施工方案报审会签确定1-2 施工技术准备1-3 管道防腐工程施工1-4 地下降水2．现场施工2- 1 土方开挖2-2 预制.安装管道2-3 管道工程试验2-4 管道回填2-5 交工验收1、施工现场准备(1)、场地应平整，道路应畅通，车辆通行应无障碍。
(2)、用电设施齐备，水电接通。
(3)、施工现场应设置暂时办公设施和工人歇息室及机具、材料的存放仓库；(4)、施工人员、机具、材料应在开工前备齐并处于待命状态；(5)、准备专用的场地，堆放原材料及半成品.材料存放场地应干净无杂质，地基坚实，符合使用要求。
工厂消防管道安装施工方案
本工程为XX工厂消防管道安装工程，工程地点位于XX市XX区XX街道XX号。
工程内容包括消防管道的安装、调试、验收等。
工程总面积约为XX平方米，消防管道总长度约为XX米。
二、施工方案1. 施工准备（1）施工人员：组织一支专业、熟练的施工队伍，包括管道安装工、焊工、电工、检验员等。
（2）施工材料：选用符合国家标准的消防管道、管件、阀门、消防喷头等。
（3）施工工具：切割机、砂轮机、电焊机、压力表、试压泵等。
2. 施工工艺（1）管道材料：采用内外壁热浸镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏扣、方扣、丝扣不全、角度不准等现象。
（2）管道连接：管径小于DN100的消防管道采用螺纹连接，管径大于等于DN100的消防管道采用沟槽式连接。
（3）管道安装：1）施工前，对施工现场进行清理，确保施工环境整洁。
2）按照施工图纸，确定管道走向、支架位置、阀门安装等。
3）管道安装顺序：主管道安装、支管道安装、阀门安装、消防喷头安装。
4）管道安装过程中，确保管道坡度、间距、标高等符合设计要求。
5）管道连接处，采用专用胶水进行密封处理，确保无渗漏。
（4）管道试压：1）管道安装完成后，进行水压试验，试验压力为工作压力的1.5倍，持续时间不少于30分钟。
2）试压过程中，检查管道是否有渗漏现象。
3）试压合格后，进行排水、排污处理。
（5）管道冲洗：1）管道试压合格后，进行管道冲洗，确保管道内无杂质。
2）冲洗水量应满足消防系统正常运行的要求。
3）冲洗过程中，检查管道连接处是否严密。
（6）消防喷头安装：1）按照设计要求，确定消防喷头的安装位置。
2）消防喷头安装前，检查喷头是否完好。
3）消防喷头安装过程中，确保喷头与管道连接牢固。
4）安装完成后，进行喷头性能测试。
3. 施工质量控制（1）施工过程中，严格执行国家相关标准和规范。
（2）加强施工人员的技术培训，提高施工质量。
（3）加强施工过程中的质量检查，确保工程质量。
（4）施工完成后，进行自检、互检、专检，确保工程质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 工程概况及工程量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1 工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2 工程工期．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 2 编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 施工程序、方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23.1 施工前准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 3.2施工人员．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23.3施工机具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3.4材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.5安全器具．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.6场地道路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3.7工序交接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 4 施工程序、方法和内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44.1 施工方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.2 施工工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.3 施工方法及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．55 作业过程中对控制点的设置和质量通病及预防．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．95.1质量通病及预防．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．95.2过程控制点的设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．95.3 质量标准及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1010．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.4质量管理网络．．．．．．．．． 11．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6施工的安全要求和环境条件．．．．．．． 11．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.1 施工的安全要求．．．．．．．．．．．．．．．．．．．．． 11．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.2 环境条件．．． 12．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.3消防管理．．．．．．．．．．．．．．．．．．．．． 12．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.4 施工安全因素危害辨识和控制．．．．．．．．．．．．．．．．．．． 13．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．应急预案．6.5．1 工程概况及工程量1.1 工程概况本工程为山东济宁烟草有限公司物流配送中心联合工房消防改造二期工程，主要是连接泵房到厂房的喷淋和消防箱的管网施工，分为室内、室外两部分，室内消防工程，消防水主管道设计管径为DN100，管道总长约为600米，喷淋管道为DN150，总长度约为560多米，管道埋深在自然地面以下0.8m;管材采用焊接钢管，管材防腐采用新型的“两布三油”防腐技术，“油”为厚浆型环氧煤沥青漆涂料。
管道通水运行后工作压力为1.4MPa，水压试验压力为1.6MPa。
1.2 工程工期1.2.1 工期整个项目施工工期共计20天。
2 编制说明为了交付合格工程、让大家满意，我公司全面深化企业管理，贯彻落实公司质量方针，质量目标，在施工中做到施工方案，推进进度，技术标准的贯彻落实，保证施工工程的管理到位，做到安全施工，质量控制，最终落实他贯彻到工程的实施过程中，工程实施阶段应做到组织落实，技术落实，安全措施落实，施工过程层层交底，用先进的技术工艺，材料他过程控制作为工程的质量保证，施工组织设计贯彻工程的整个过程，综合了技术素质管理，组织措施，安全技术措施，文明生产等多方面内容，是指导施工的具体文件，参与施工的各方人员均应遵照执行，责任到人，全面深化企业管理。
3 施工程序、方法3.1 施工前准备完成施工组织设计，作业指导书，图纸会审，施工技术交底，安全交底等等。
．以上作业人员均需经安全教育、专业培训、持证上岗，施工人员应熟悉图纸及施工方法，施工前经全面技术交底，施工中全体人员应服从统一指挥，协调一致。
3.3施工机具（包括配置、等级、精度等）3.4材料3.4.1钢管及管件3.4.1.1施工所用管材,须有制造厂的产品质量证明书,管件必须有产品合格证。
3.4.1.2管材管件外观检验符合质量要求。
1) 表面不得有裂缝,折迭,扎折,离层,发纹及结疤等缺陷。
2) 无超过壁厚负偏差的锈蚀麻点,凹坑及机械损伤等缺陷。
3) 钢管规格尺寸偏差符合钢管制造标准要求。
3.4.1.3管件质量符合下列要求：1) 管件不得有裂纹,疤痕,过烧及其它有损强度和外观的缺陷,内表面应光滑,无氧化皮;锻制管件应无影响强度的麻点,结疤,缺肩,重皮等缺陷。
2) 弯头,异径管,三通和管帽等其外径,壁厚,椭圆度等尺寸其偏差符合其制造允许值。
3.4.1.4管道防腐完成并验收合格3.5安全器具准备好安全围栏、安全警示牌、安全帽、安全带、绝缘手套、绝缘鞋、防护镜等。
3.6场地道路施工场地平整，施工道路畅通，施工水源、电源引设到位。
3.7工序交接（上道工序完成情况的要求）3.7.1 埋地管地面不再进行吊车站位作业。
3.7.2消防管标高以下管道施工完毕并回填夯实。
4施工程序、方法和内容施工方案4.1简要沟道施工的原则性施工方案，以及施工顺序、步骤和方法。
施工工艺流程4.2钢管施工4.2.1管道材料进场验收→管道除锈防腐→测量定位→土方开挖→垫层施工→管道基坑摆放→对口调直→打压（通水冲洗）验收→检查井（或阀门井）施工→土方回填。
厂区地下管网施工工艺流程图施工准备控制网队伍资水、电、施工材施工图作业文施工机具进场质审查路完善检验料检验件编制纸会审监理审核跟踪检查测量定位审核通过报验点土方开挖审核通过跟踪检查垫层施工审核通过监跟踪检查理管道基坑摆放审核通过审跟踪检查核对口调直审核通过报验点打压（通水冲洗）验收审核通过跟踪检查检查井（阀门井）施工审核通过报验点土方回填审核通过4.3 施工方法及要求4.3.1管道进场验收本工程厂区施工消防管道管材为Q235钢材，管道规格为DN200。
管道进场验收严格执行二级验收程序，材料入场后对其外观质量、规格、单重/m等技术参数由物资供应部及仓储进行验收，。
合格后报验四级质检（工程部技术人员）．4.3.2管道除锈防腐按照设计要求管道设计要求必须进行喷砂除锈，喷砂除锈是最彻底的清理级别，喷砂后表面有一定的粗糙度以提高涂层的附着力，表面的污垢、氧化皮、腐蚀物均应彻底清理干净。
喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（石英砂）高速喷射到被需处理工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
一、喷砂除锈的特点：﹙一﹚、喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。
﹙二﹚、喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的。
手工打磨可以打出毛面但速度太慢，化学溶剂清理则清理表面过于光滑不利于涂层粘接。
二、喷砂主要有以下应用：（一）工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。
或使粘接件粘接更牢固，质量更好。
（二）铸锻件毛面、热处理后工件的清理与抛光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物），并将工件表面抛光提高工件的光洁度，能使工件露出均匀一致的金属本色，使工件外表更美观，达到美化装饰的作用。
（三）机加工件毛刺清理与表面美化喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。
并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。
（四）改善零件的机械性能机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面（基础图式），使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。
（五）光饰作用对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。
如不锈钢工件、木制家具表面亚光化，磨砂玻璃表面的花纹图案，以及布料表面的毛化加工等。
三、喷砂除锈工作时应注意的事项：﹙一﹚、工作前必须穿戴好防护用品，不准赤裸膀臂工作。
