高炉上料工艺
高炉工艺装料制度
装料制度1.装料制度的概念炉料装入炉内的方式方法的有关规定，包括装入顺序、装入方法、旋转溜槽倾角、料线和批重等。
2.炉料装入炉内的设备钟式炉顶装料设备和无钟炉顶装料设备。
3.影响炉料分布的因素◆装料设备类型(主要分钟式炉顶和布料器，无钟炉顶)和结构尺寸(如大钟倾角、下降速度、边缘伸出料斗外长度，旋转溜槽长度等)。
大钟倾角愈大，炉料愈布向中心。
现在高炉大钟倾角多为50°～53°。
大钟下降速度和炉料滑落速度相等时，大钟行程大，布料有疏松边缘的趋势。
大钟下降进度大于炉料滑落速度时，大钟行程的大小对布料无明显影响。
大钟下降速度小于炉料滑落速度时，大钟行程大有加重边缘的趋势。
大钟边缘伸出料斗外的长度愈大，炉料愈易布向炉墙。
◆炉喉间隙。
炉喉间隙愈大，炉料堆尖距炉墙越远；反之则愈近。
批重较大，炉喉间隙小的高炉，总是形成“V”形料面。
只有炉喉间隙较大，或采用可调炉喉板，方能形成“倒W”形料面。
◆炉料自身特性(粒度、堆角、堆密度、形状等)。
◆旋转溜槽倾角、转速、旋转角。
◆活动炉喉位置。
◆料线高度。
◆炉料装入顺序。
◆批重。
◆煤气流速。
4.钟式炉顶布料的特征◆矿石对焦炭的推挤作用。
矿石落入炉内时，对其下的焦炭层产生推挤作用，使焦炭产生径向迁移。
矿石落点附近的焦炭层厚度减薄，矿石层自身厚度则增厚；但炉喉中心区焦炭层却增厚，矿石层厚度随之减薄。
大型高炉炉喉直径大，推向中心的焦炭阻挡矿石布向中心的现象更为严重，以致中心出现无矿区。
◆不同装入顺序对气流分布的影响。
炉料落入炉内，从堆尖两侧按一定角度形成斜面。
堆尖位置与料线、批重、炉料粒度、密度和堆角以及煤气速度有关。
先装入矿石加重边缘，先加入焦炭则发展边缘。
5.无料钟布料无料钟布料特征◆焦炭平台：高炉通过旋转溜槽进行多环布料，易形成一个焦炭平台，即料面由平台和漏斗组成，通过平台形式调整中心焦炭和矿石量。
平台小，漏斗深，料面不稳定。
平台大，漏斗浅，中心气流受抑制。
高炉炼铁工艺流程简介
高炉炼铁工艺流程简介
高炉炼铁是一种常见的工业炼铁方法，通过高温熔炼矿石和还原剂，最终得到铁。
以下是高炉炼铁的工艺流程简介。
矿石处理
首先，选取合适的铁矿石，如赤铁矿、磁铁矿等，经过破碎、研磨等处理得到
适合炼铁的矿石颗粒。
配料混合
将处理好的矿石与焦炭、石灰石等配料按比例混合，形成炼铁的原料料堆。
高炉炼铁过程
1.上料：将原料料堆从高炉料斗中连续送入高炉，与高温空气和燃料相
遇。
2.还原：在高炉内，焦炭受高温还原为一氧化碳，与铁矿石发生化学反
应，将铁氧化物还原成金属铁。
3.熔融：随着反应进行，金属铁逐渐融化，沿高炉下部形成液态铁水。
4.放气：高炉内产生的废气排出高炉，经过热交换等处理回收能量。
5.收集：液态铁水经过出口口形成铁水，收集至容器中。
副产物和渣
在炼铁过程中会产生副产物和渣。
副产物如炼钢原料，渣包括炼铁石灰、炼铁
石灰石等。
炉渣处理
炼铁渣需进行处理，通常用于冶炼其他金属或作为材料用途。
铁水处理
收集到的铁水需要继续处理，包括除杂、除氧、浇铸等工序。
高炉炼铁是一项复杂而重要的工业生产过程，能够为工业领域提供丰富的铁源，推动了社会的进步和发展。

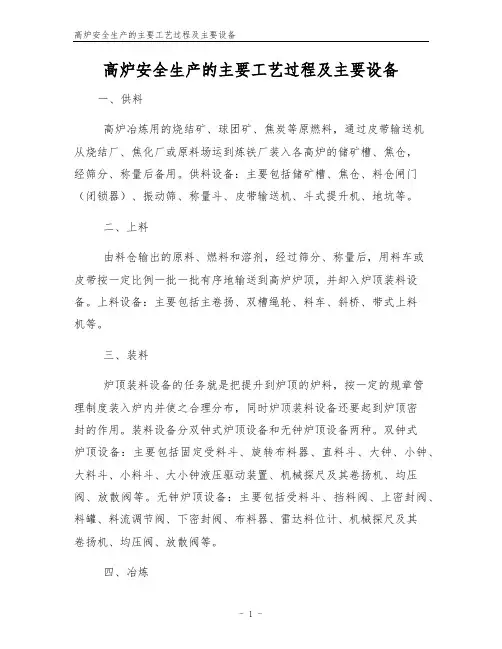

高炉安全生产的主要工艺过程及主要设备
高炉安全生产的主要工艺过程及主要设备一、供料高炉冶炼用的烧结矿、球团矿、焦炭等原燃料，通过皮带输送机从烧结厂、焦化厂或原料场运到炼铁厂装入各高炉的储矿槽、焦仓，经筛分、称量后备用。
供料设备：主要包括储矿槽、焦仓、料仓闸门（闭锁器）、振动筛、称量斗、皮带输送机、斗式提升机、地坑等。
二、上料由料仓输出的原料、燃料和溶剂，经过筛分、称量后，用料车或皮带按一定比例一批一批有序地输送到高炉炉顶，并卸入炉顶装料设备。
上料设备：主要包括主卷扬、双槽绳轮、料车、斜桥、带式上料机等。
三、装料炉顶装料设备的任务就是把提升到炉顶的炉料，按一定的规章管理制度装入炉内并使之合理分布，同时炉顶装料设备还要起到炉顶密封的作用。
装料设备分双钟式炉顶设备和无钟炉顶设备两种。
双钟式炉顶设备：主要包括固定受料斗、旋转布料器、直料斗、大钟、小钟、大料斗、小料斗、大小钟液压驱动装置、机械探尺及其卷扬机、均压阀、放散阀等。
无钟炉顶设备：主要包括受料斗、挡料阀、上密封阀、料罐、料流调节阀、下密封阀、布料器、雷达料位计、机械探尺及其卷扬机、均压阀、放散阀等。
四、冶炼高炉冶炼主要是还原过程，把氧化铁还原成含有碳、硅、锰、硫、磷等杂质的生铁。
由鼓风机连续不断地把冷风送到热风炉加热，再通过炉缸周围的风口进入高炉。
由炉顶加入的焦炭和风口鼓入的热空气等燃烧后产生大量的煤气和热量，使矿石源源不断地熔化、还原。
产生的铁水和熔渣储存在高炉炉缸内，定期地由铁口和渣口排出。
主要设备有热风炉设备、高炉炉体设备等。
热风炉设备：主要包括热风炉本体、燃烧器、冷风阀、热风阀、切断阀、调节阀、烟道阀、倒流休风阀、混风阀、助燃风机、引风机、热管换热器、热风直管等。
高炉炉体设备：主要包括高炉本体、煤气上升管、煤气下降管、风口装置（包括鹅颈管、短接、弯头、直吹管、风口套等）、高炉冷却设备（包括冷却壁、冷却板、支梁水箱等）等。
五、产品处理在渣铁处理中，出铁前先从渣口放出熔渣，流入渣罐车的炉渣运至渣场或就在炉前冲成水渣。
高炉上料控制
备用的电机号 4 2 3 1
5、称量误差补正及称量显示
5.1、称量误差补正的控制
5.1.1、简要说明：各种原、燃料均设误差补正。 补正的方式 称量误差补正的原则是本称量漏斗的称量误差由该斗补， 与其它斗无关。设有两种补正方式： ⑴本次的称量误差待下次称量时补正。 ⑵累积误差补正即把每次的称量误差累计到一定量时进 行补正。最大累积误差值（可调）暂定如下： 矿石：200kg, 杂矿：150kg, 焦炭：100kg。
6、X-601及Y-601胶带机废铁检除装置
在X-601矿石胶带机和Y-601焦炭胶带机上各设一套废 铁检除装置。该装置为机电一体化，当废铁经过金属探测 器时，将信号发送给废铁检除装置，则废铁检除装置按预 先设定的程序自动将混入物料中的铁块检除。
7、设备的操作与联锁要求
矿槽系统电控设备约33种，75套设备。除电动葫 芦及传动室吊车不参与联锁外，其余设备在自动运转 时必须保持各设备之间的联锁关系，粉矿仓料位计及 碎焦仓仓下电动闸门参与返矿系统的联锁控制（粉矿 仓料位计及碎焦仓仓下电动闸门属返矿系统，其控制 要求见机械贮运专业提供的相关资料）。为防止误操 作及保护设备，手动操作时应保留必要的安全联锁，
6 炉顶探尺对炉内物料的跟踪、记录与监视 7). 装料系统装料制度、装入待的设定、料线设定、装料 循环周期的处理 8). 空焦装入方式及运转控制 9). 装料操作参数的设定、实际装入操作的数据收集、处 理 10). 装入系统设备的操作与监视 11). 装料系统设备故障处理
2.2、主工艺系统基本控制 2.2.1、炉顶压力选择 设有高压操作和常压操作选择。 2.2.2、控制选择 全自动→1批料(Charge)自动→ 1小批料
2、高炉装料制度
高炉的装料制度为： C↓O↓ C－焦炭 O－矿石（烧结矿、块矿及球团矿）
高炉生产工艺流程
接下来是炉气处理阶段，高炉冶炼过程中产生的炉气中含有一氧化碳、二氧化碳、氮气等物质。这些气体需要被净化和处理，以达到排放标准。常用的方法包括干法除尘、湿法除尘、除硫和除氮等。
最后是余热回收阶段，高炉生产过程中产生了大量的余热，包括炉渣的冷却余热和炉气的余热。这些余热可以通过余热回收系统进行收集和利用，从而提高能源利用效率。
接下来是炉内反应阶段，当炉缸中的炉料逐渐下降时，炉缸内的温度会迅速上升。炉料在高温下被还原成铁，同时产生大量的炉渣。在这个过程中，还会产生大量的一氧化碳和水蒸气。
然后是铁水出炉阶段，当足够的铁被还原出来时，可以通过倾炉孔将铁水从高炉中排出。铁水会流入铁罐中，并冷却凝固成铁块。
之后是炉渣处理阶段，高炉炉渣是由炉料ห้องสมุดไป่ตู้的铁氧化物、石灰石和其他杂质组成的。处理炉渣主要有两个目的：一是回收其中的铁，二是确保炉渣中的有害物质被安全处理。一般会通过氧枪在炉渣中吹氧气，使其中的铁氧化物氧化成铁，并进一步回收。
高炉生产工艺流程
高炉是一种用于冶炼铁的设备，它能够将铁矿石中的铁氧化物还原成纯铁。高炉生产工艺流程包括六个主要步骤：入炉、炉内反应、铁水出炉、炉渣处理、炉气处理和余热回收。
首先是入炉阶段，这个阶段主要是将铁矿石和焦炭按一定比例装入高炉的上料斗中，然后通过料斗控制系统将料物顺次送入炉缸内。在这个过程中，还会加入一定量的石灰石和焦粉，以调节炉料的碱度和流动性。
高炉无钟炉顶装料工艺技术要求
承钢4号高炉无料钟炉顶装料系统“三电”工艺技术要求一、概述1.1、高炉主要设计指标和设计参数高炉有效容积：2500立方米采用并罐无钟炉顶装料设备，料罐有效容积55立方米；1.2、炉顶装料设备主要技术参数无钟炉顶装料设备：布料器溜槽摆角、节流阀、上、下密封阀、均压放散阀等，均采用液压传动，布料器回转采用电机传动；炉顶及上料设备见附图；主要技术参数如下：1.2.1、受料漏斗受料漏斗为皮带头轮收料的固定料斗，存料容积55m3；1.2.2、翻板阀在受料漏斗下方装有翻板阀，通过翻板可以分别向左、右料罐装料；翻板阀上装有左、右液压缸，分别控制左、右侧翻板位置。
1.2.3、Φ1000上密封阀左、右料罐上装有Φ1000上密封阀，由液压缸控制。
1.2.4、节流阀左、右料罐的节流阀为八角形。
节流阀开度大小由炉料品种和重量来决定，由液压缸控制。
采用比例方向控制阀进行方向及速度控制。
为保证安全起见，备用一套三位四通电磁阀进行控制。
1.2.5、Φ800下密封阀左右料罐的Φ800下密封阀, 由液压缸控制。
1.2.6、Φ400一次均压阀左右料罐均压采用半净化煤气，通过Φ400均压阀进行一次均压，由液压缸控制。
1.2.7、Φ250二次均压阀和调节阀左右料罐二均采用氮气通过Φ250二次均压阀和调节阀实现，二均阀由液压缸控制。
1.2.8、Φ400放散阀左右料罐采用Φ400均压放散阀进行放散，由液压缸控制。
1.2.9、布料器①布料器溜槽旋转a、旋转速度8rpm，每圈7.5秒。
b、可以正反方向旋转。
②溜槽摆动a、摆角速度：正常要求1.6度／秒；b、工作角度：α=10～450c、最大摆动角度：α=450③传动系统a、布料器回转由一台7.5KW电机（自带减速机）拖动布料器旋转，布料器上方有两套可供布料器旋转的接手。
正常情况下一套接手与减速机电机连接，另一套架空备用。
正常情况下布料器为常转工作制。
ｂ、布料器摆角传动布料器摆角采用三个直线油缸传动。
高炉工作原理
高炉工作原理
高炉是一种高温冶金设备，用于将铁矿石转化为熔化的铁合金。
高炉的工作原理如下：
1. 原料准备：高炉的主要原料包括铁矿石、焦炭和通风剂。
这些原料首先要经过粉碎和筛分等预处理工艺，以确保其适合进入高炉。
2. 上料：原料按一定比例混合后，通过上料装置从高炉顶部加入高炉内。
铁矿石是高炉的主要原料，而焦炭用作还原剂，在高温下还原铁矿石中的氧化物。
3. 加热和还原：高炉内有复杂的燃烧反应和还原反应同时进行。
焦炭燃烧产生的高温气体在高炉内上升，将其余的氧气与铁矿石中的氧化物反应，还原为金属铁。
这些反应释放出的热量使高炉内的温度升高。
4. 分层和液态铁收集：高炉内的液态铁和其他熔融物质从高炉的底部逐渐下降，并沉积在炉底的铁口处。
液态铁具有相对较高的密度，因此能够与其他杂质分离。
由于高炉内的温度很高，液态铁在下降的过程中可以重新还原铁矿石中的氧化物。
5. 出炉和冷却：经过一定时间的冶炼，高炉内的炉渣和液态铁会分别从不同的出料口排出。
此后，液态铁将被收集并转移到下一个冶炼环节中进行进一步的处理。
而废炉渣则会被冷却和处理，使其能够更方便地处理和回收。
高炉工作原理的核心是通过高温和还原反应将铁矿石转化为液态铁。
高炉除了生产铁合金外，还会产生大量的炉渣和废气。
因此，在高炉冶炼过程中，也需要采取措施进行环境保护和资源回收。
高炉皮带上料工艺流程
高炉皮带上料工艺流程英文回答：The process flow of charging materials into a blast furnace involves several steps. First, the raw materials are prepared and sorted. This includes iron ore, coke, limestone, and other additives. The iron ore is typically crushed and screened to a specific size, while the coke is processed to remove impurities. The limestone is also crushed and screened.Next, the materials are proportioned according to the desired composition of the blast furnace charge. This is done to achieve the optimal balance of iron, carbon, and fluxes. The proportions may vary depending on the specific requirements of the steelmaking process.Once the materials are proportioned, they are mixed together in a designated area called the stockhouse. This is where the materials are blended to ensure a homogeneousmixture. The mixing process may involve the use of conveyor belts or other mechanical devices.After the materials are mixed, they are transported to the top of the blast furnace using a conveyor belt system. The conveyor belt carries the materials up to a charging hopper, which is located above the furnace. The charging hopper allows the materials to be fed into the furnace at a controlled rate.As the materials are charged into the blast furnace, they descend through the stack and encounter the hot gases rising from the bottom. The heat from the gases causes the materials to undergo various reactions. The iron ore is reduced to molten iron, while the coke provides the necessary carbon for the reduction process. The limestone acts as a flux, combining with impurities to form a slag.Throughout the charging process, it is important to maintain a steady flow of materials into the furnace. This ensures that the furnace operates efficiently and produces high-quality iron. Any disruptions or fluctuations in thecharging process can negatively impact the furnace performance and the quality of the final product.中文回答：高炉上料的工艺流程包括几个步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程
系统设计指导思想
炼铁生产过程是在高炉内进行的一系列复杂的还原反应的过程，炉料（矿石、燃料和熔剂）从炉顶装入，从鼓风机来的冷风经热风炉加热后，形成高温热风从高炉风口鼓入，随着焦炭燃烧产生的热煤气流自下而往上运动，而炉料则由上而往下运动互相接触进行热交换，逐步还原，最后在炉子的下部还原成生铁，同时形成炉渣。
积聚在炉缸的铁水和炉渣，分别由出铁口和出渣口放出。
高炉自动化过程主要包含高炉本体控制、给料和配料控制、热风炉控制，以及除尘系统控制等。
高炉自动化的目的，主要是保证高炉操作的四个主要问题：正确配料并以一定的顺序及时装入炉内；控制炉料均匀下降；调节炉料分布及保持其与热煤气流的良好接触；保持高炉整体有合适的热状态。
高炉自动化系统主要包括仪表检测及控制系统、电气控制系统和过程及管理用计算机。
仪表控制系统和电气控制系统通常由DCS或PLC完成。
高炉上料系统是指从槽下供料到炉顶的设备将物料（烧结矿、焦炭等）装入炉内的全过程。
该系统有4个杂矿仓、4个球团矿仓和6个烧结矿仓，烧结矿仓、球团矿仓经振动筛，杂矿仓经给料机后，按配料料单规定送称量料斗称量以后放料，由相应的皮带送到地坑称量漏斗。
1#-4#四个焦炭仓下各有一台振动筛，焦炭没有中间称量漏斗，经振动筛直接送地坑的焦炭称量漏斗。
地坑有左焦、左矿、右焦、右矿4个称量斗。
料车到料坑后，坑斗把料放入料车，坑斗闸门关到位并且炉顶备好后，料车启动。
两台料车按生产要求将槽下各种物料，由料车卷扬机提升到炉顶。
经炉顶受料斗阀、上密封阀、节流调节阀、下密封阀，再经布料槽将物料均匀地布到炉内。
称量自动化控制系统
焦炭部分控制过程为：按周期设定自动选仓，在具备上料的条件下(坑斗为空，闸门关到位)，自动启动振动筛对焦坑斗受料。
达到设定重量的控制值时停止，延时称量完毕等待放料。
碎焦则经返1#碎焦皮带运到碎焦仓。
矿石部分则以烧结矿简述其控制过程：选取某烧结矿槽后在具备上料的条件下(漏斗为空，闸门关到位)，开动振动筛把烧结矿卸入称量漏斗，当重量达到控制值时，停止振动筛，延时称重完毕。
通常除空置和检修某个料槽外，各矿槽都是装满称重完毕的炉料待机卸料的[2]。
放料时打开漏斗闸门，矿石落入1＃矿皮带或2＃矿皮带。
当漏斗重量降到料空值时认为放料完毕，关闭闸门。
皮带把矿石装入1＃矿石坑斗或2＃矿石坑斗。
烧结矿经振动筛筛分后，筛下碎矿则经返碎矿皮带运到返矿仓。
卷扬及炉顶自动化
主卷扬机由两台电机拖动，根据料批程序自动控制；设备安全联锁控制，料车到料坑底发出到位信号，开始一个中间仓选仓自动过程后，料斗闸门打开，当料空且闸门关好后，发出上行信号；当每批料中第一车料到达上密封阀检查点时，检查上密是否关好，若未关好，料车停止，条件满足后，继续上行，将料装入受料斗；当料满且满足条件后，打开放散阀卸压，通过受料斗闸门及上密封阀向料罐装料，装料完毕，关闭料斗阀、上密封阀及放散阀，探尺探料降至规定料线深度提探尺，提尺同时打开两个均压阀向下罐均压，布料器倾动到位，打开下密封阀，在溜槽到达步进角位置时打开料流调节阀，用其开度大小来控制料流速度，炉料由布料溜槽布入炉内。
布料溜槽每布一批料，其起始角均较前批料的起始角步进60°或120°。
