高碳铬轴承钢贝氏体等温淬火.
高碳铬轴承钢贝氏体等温淬火洛阳轴承研究所(河南洛阳471039张增歧刘耀中樊志强洛阳轴承(集团公司(河南洛阳471039李丽霞【ABSTRACT】On the base of study results in home and abroad,the mechanical performance of lower bainite of high carbon chromium bearing steels have been analyzed com paratively,the research on cause of surface residual stress and dimension expansion has been made,the advantage and application of bainite hardening technology in production have been illustrated.自上世纪80年代开始,国内对G Cr15钢的贝氏体淬火进行了大量基础研究,并开始应用在铁路货车轴承及轧机轴承的热处理。
自90年代初开始,该贝氏体淬火工艺在轧机、机车、铁路客车等轴承上得到推广应用,尤其在轧机轴承和高速及准高速铁路轴承的生产上推广迅速,同时开发了适合于贝氏体淬火的新钢种G Cr18M o。
综合国内各研究成果可知,高碳铬轴承钢下贝氏体(以下简称BL组织能提高钢的比例极限、屈服强度、抗弯强度和断面收缩率,与相同温度回火的马氏体(以下简称M组织相比,具有更高的冲击韧度、断裂韧度、耐磨性及尺寸稳定性,表面应力状态为压应力,但高碳铬轴承钢贝氏体淬火对接触疲劳寿命的影响尚缺乏统一认识,对表面压应力形成原因和BL淬火轴承零件尺寸涨大原因也缺乏深入研究。
本文根据以往的研究成果,对高碳铬轴承钢BL淬火后的力学性能进行对比分析,并就表面压应力和尺寸涨大的原因进行探讨,总结并分析生产中贝氏体淬火工艺的优势及其应用情况。
1贝氏体等温淬火组织及亚结构高碳铬轴承钢BL等温淬火后金相组织由B L和残余碳化物组成。
BL由过饱和铁素体和碳化物组成,其中铁素体基体含碳量约0.36%,是一种亚稳定组织,其空间形态为凸透镜状,在显微镜下为针状或片状,片与片之间不规则相交。
BL中碳化物为细粒状或短杆状,与片的长轴方向呈55°~60°夹角单方向分布,铁素体的亚结构为位错缠结,未发现有孪晶亚结构存在。
BL为双相结构,较淬火马氏体和残余奥氏体易于腐蚀。
贝氏体转变是一个与等温转变时间有关的过程,G Cr15钢经860℃奥氏体化、230℃等温30 min,可得到约31.4%B L,等温60min可得到约57%B L,等温90min可得到约76%B L,要得到全B L组织需等温240min,G Cr18M o钢要得到全B L 组织需更长时间。
2贝氏体等温淬火后的力学性能2.1冲击韧度B L等温淬火比常规的M淬火低温回火(160℃×3h处理后的αk值提高了1倍以上,与相近温度回火的M组织相比αk值也有所提高,但提高的幅度究竟有多大,观点不统一,可能与所用淬火温度及回火温度不同有关。
一般BL组织比相同温度回火的M组织的αk值提高幅度应在25% ~45%。
2.2断裂韧度研究指出,BL/M复合组织的断裂韧度与B L量有关,当BL量由零增加到31.4%时,KⅠC和KⅡC分别由18.45MPa・m1/2、24.14MPa・m1/2迅速增加到最高值22.54MPa・m1/2、35.14MPa・m1/2,随着B L量继续增加一直到全B L时,KⅠC和KⅡC反而逐渐降低但变化较小。
全BL组织比相同温度回火的M组织断裂韧度KⅠC提高约20%,另外,全BL组织具有高的门坎值△kth和低的裂纹扩展速度dαΠd N,即全B L组织不易萌生裂纹,已有的裂纹或新萌生的裂纹也不易扩展。
2.3接触疲劳寿命和耐磨性全BL组织的接触疲劳寿命L10和L50及耐磨性低于淬火后低温回火的M组织,而与相同温度回火的M组织相近。
但在润滑不良条件下(如煤・51・浆或水这类介质,全BL组织呈现出明显的优越性,具有比低温回火的M组织还要高的接触疲劳寿命,如水润滑时全BL组织的L10=168h,回火M组织的L10=52h。
3生产应用3.1贝氏体等温淬火前后零件尺寸变化在870℃加热、230℃等温4h后,不同尺寸段的轧机轴承套圈尺寸变化测量结果见表1。
表1不同尺寸段的轧机轴承等温淬火后尺寸变化套圈型号套圈尺寸Πmm直径胀量Πμm平均变化率Π%672724Π02内径120+0.346+0.29外径136+0.406+0.30672832Π02内径136+0.473+0.30外径160+0.522+0.29672832Π01内径223+0.525+0.24外径240+0.623+0.26从表1中可以看出,G Cr15钢制轧机轴承套圈经BL等温淬火后,尺寸沿直径方向涨大,平均涨大率小于0.3%,大于M淬火的体积膨胀量,这是因为淬火过程中二者的组织变化规律不同所致。
贝氏体转变是在等温过程中发生,零件的表面与心部几乎同时发生转变,在转变过程中,由于大量奥氏体的存在,奥氏体向BL转变时的体积膨胀得以较顺利地进行,使得轴承零件BL淬火后整体尺寸涨大。
而M转变是瞬间完成的,转变过程中表层先发生转变,形成高强度的壳体,限制了心部转变时的体积膨胀。
因此G Cr15钢制轧机轴承套圈采用BL等温淬火工艺时,套圈直径留磨量应小于M淬火工艺。
3.2残余应力G Cr15钢制轴承零件经B L等温淬火后表面残余应力为压应力,其值约为-400~-500MPa,该应力主要是在淬火冷却过程中热应力产生的。
当热工件进入硝盐槽冷却时,由于硝盐溶液比油的冷却能力大得多,工件表面与心部温差相应大得多,工件表面温降收缩因心部温度高、强度低而产生变形。
当心部温降收缩时,因表面温度更低、表层组织强化,使工件心部收缩受到表层牵制,从而使工件表面产生压应力、心部产生拉应力,随着时间的延长,工件表面与心部温度趋向一致。
由于BL组织转变是一个缓慢的过程,表面与心部组织转变几乎同时进行,因此在整个转变过程中组织应力非常小。
工件出炉后从230~240℃降至室温的过程中,由于温差小,且此时基体组织为全B L,强度高,无塑性变形,产生的热应力比由高温冷至等温温度过程中产生的热应力要小得多,因此整个冷却过程中应力叠加的结果是表面应力状态为压应力。
3.3尺寸稳定性B L等温淬火后组织由B L和残余碳化物组成,在正常使用温度下(≤120℃,甚至更高温度下,组织是稳定的,不发生明显转变,因此工件尺寸比较稳定;而常规M淬回火组织中,α固溶体内过饱和碳含量较高,且含有一定量的残余奥氏体,在成品放置或使用过程中,M中碳化物进一步析出,残余奥氏体分解引起工件尺寸变化。
3.4变形通常认为,BL等温淬火热浴温度高,对控制变形有利,与M淬火相比变形小,事实上从应用情况看不完全是这样。
由于硝盐的冷却速度比油大得多,如果套圈沿径向入盐,则大大增加整个套圈冷却不均匀度和热应力,由于后入盐的半个套圈强度较低,在热应力作用下易变形,变形量可能大于M淬火;如果套圈沿轴向入盐,则会减小整个套圈冷却不均匀性,变形大大减小。
如用622728Π02各20件进行试验,直径变动量要求≤0.35mm,沿径向淬火变形合格率仅为40%,而沿轴向淬火变形合格率为95%,因此轴承套圈BL淬火应采用水平方式。
另外,铁路轴承和轧机轴承内圈多为直筒形,形状简单,BL淬火时变形小,但由于套圈壁厚大、高度高,一旦变形超差,整形困难;而外圈形状复杂,淬火时变形大,但套圈壁薄、高度低,整形容易一些。
3.5应用效果B L组织的突出特点是冲击韧度、断裂韧度、耐磨性及尺寸稳定性好,表面为压应力。
因此适用于装配过盈量大、服役条件差的情况,如承受大冲击载荷的铁路、轧机和起重机等轴承,润滑条件不良的矿山运输机械或矿山装卸系统、煤矿用轴承等。
高碳铬轴承钢BL等温淬火工艺已在铁路、轧机轴承上得到成功应用,取得了较好成果。
(1扩大了G Cr15钢应用范围一般的G Cr15钢M淬火时套圈有效壁厚在12mm以下,但BL 淬火时由于硝盐冷却能力强,若采用搅拌、串动及・61・加水等措施,套圈有效壁厚可扩大至28mm左右。
(2硬度稳定、均匀性好由于B L转变是一个缓慢过程,一般G Cr15钢需4h,G Cr18M o钢需5h。
套圈在硝盐中长时间等温,表面与心部组织转变几乎同时进行,因此硬度稳定、均匀性好,一般G Cr15钢BL淬火后硬度在59~61HRC,均匀性≤1HRC,不象M淬火时套圈壁厚稍大一些就出现硬度低、软点及均匀性差等问题。
(3减少淬火裂纹和磨削裂纹在铁路、轧机轴承生产中,由于套圈尺寸大、重量重且油淬火时M组织脆性大,为使淬火后获得高硬度常采取强冷却措施,结果导致淬火微裂纹。
由于M淬火后表面为拉应力,在磨加工时磨削应力的叠加使整体应力水平提高,易形成磨削裂纹,造成批量废品;而BL淬火时,由于B L组织比M组织韧度好得多,同时表面形成高达-400~-500MPa 的压应力,极大地减小了淬火裂纹倾向。
在磨加工时表面压应力抵消了部分磨削应力,使整体应力水平下降,大大减少了磨削裂纹。
某轧机轴承制造厂采用BL淬火工艺7年多,从未产生此类问题,经济效益显著。
(4轴承使用寿命提高对于承受大冲击载荷的铁路、轧机轴承等,经M淬火后使用时主要失效形式为:装配时内圈开裂,使用过程中受冲击,外圈挡边掉块、内圈碎裂。
而BL淬火轴承由于冲击韧度好,表面为压应力,无论装配时内圈开裂,还是使用过程中外圈挡边掉块、内圈碎裂倾向性均大大减小。
如172826E铁路轴承,按照铁路轴承的规定要进行扩张试验,要求扩张量比过盈量大3.5倍,不论慢速加载扩张还是快速加载扩张,BL淬火轴承都安然无恙通过,经过5年多行车考核,轴承没有损坏;另如轧机轴承经BL淬火后比M淬火后平均寿命提高66%。
参考文献1景国荣等.G Cr15轴承钢B LΠM复合组织的研究.洛阳轴承研究所,1988.2王福祯.G Cr15钢下贝氏体等温淬火试验分析.轴承, 1992(1:54~603刘耀中等.G Cr15钢贝氏体淬火及其在铁路轴承上的应用.轴承,1994(9:32~374张增歧等.贝氏体等温淬火工艺在轧机轴承上的应用.轴承,1998(2:24~28 5江涛等.高碳铬轴承钢贝氏体淬火工艺的应用.轴承,1998(3:15~186叶健熠等.G Cr18M o钢贝氏体淬火的组织与接触疲劳寿命.轴承,2000(7:17~197H ollox G wer Bainite Bearings for Adversd Environ2ments.Wear,1981(68:229~2408K roon A.Bearing S teel Development.Ball Bearing Journal S pecial(89:40~47 (收稿日期:2000-10-01(编辑:吕成银营口市康如化工有限公司★封存防锈油:适用于各种机械在恶劣条件下封存使用。
gcr15钢贝氏体淬火及其在铁路轴承上的应用
gcr15钢贝氏体淬火及其在铁路轴承上的应用

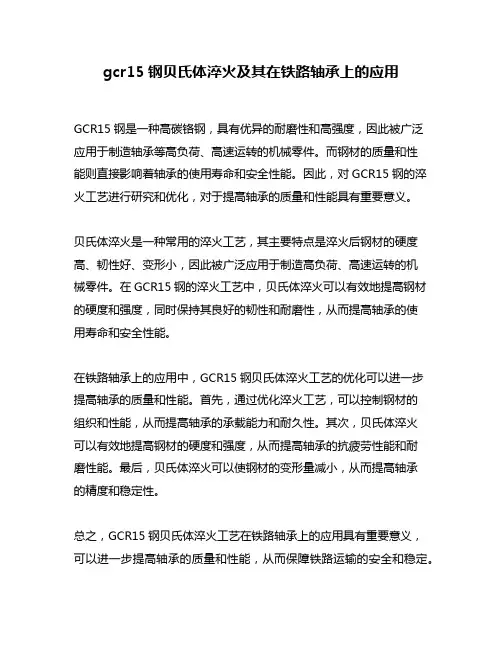

GCR15钢是一种高碳铬钢，具有优异的耐磨性和高强度，因此被广泛应用于制造轴承等高负荷、高速运转的机械零件。
而钢材的质量和性
能则直接影响着轴承的使用寿命和安全性能。
因此，对GCR15钢的淬火工艺进行研究和优化，对于提高轴承的质量和性能具有重要意义。
贝氏体淬火是一种常用的淬火工艺，其主要特点是淬火后钢材的硬度高、韧性好、变形小，因此被广泛应用于制造高负荷、高速运转的机
械零件。
在GCR15钢的淬火工艺中，贝氏体淬火可以有效地提高钢材的硬度和强度，同时保持其良好的韧性和耐磨性，从而提高轴承的使
用寿命和安全性能。
在铁路轴承上的应用中，GCR15钢贝氏体淬火工艺的优化可以进一步提高轴承的质量和性能。
首先，通过优化淬火工艺，可以控制钢材的
组织和性能，从而提高轴承的承载能力和耐久性。
其次，贝氏体淬火
可以有效地提高钢材的硬度和强度，从而提高轴承的抗疲劳性能和耐
磨性能。
最后，贝氏体淬火可以使钢材的变形量减小，从而提高轴承
的精度和稳定性。
总之，GCR15钢贝氏体淬火工艺在铁路轴承上的应用具有重要意义，可以进一步提高轴承的质量和性能，从而保障铁路运输的安全和稳定。
因此，对GCR15钢贝氏体淬火工艺的研究和优化具有重要意义，可以为轴承制造业的发展做出贡献。
高碳铬轴承钢贝氏体等温淬火.
高碳铬轴承钢贝氏体等温淬火洛阳轴承研究所(河南洛阳471039张增歧刘耀中樊志强洛阳轴承(集团公司(河南洛阳471039李丽霞【ABSTRACT】On the base of study results in home and abroad,the mechanical performance of lower bainite of high carbon chromium bearing steels have been analyzed com paratively,the research on cause of surface residual stress and dimension expansion has been made,the advantage and application of bainite hardening technology in production have been illustrated.自上世纪80年代开始,国内对G Cr15钢的贝氏体淬火进行了大量基础研究,并开始应用在铁路货车轴承及轧机轴承的热处理。
自90年代初开始,该贝氏体淬火工艺在轧机、机车、铁路客车等轴承上得到推广应用,尤其在轧机轴承和高速及准高速铁路轴承的生产上推广迅速,同时开发了适合于贝氏体淬火的新钢种G Cr18M o。
综合国内各研究成果可知,高碳铬轴承钢下贝氏体(以下简称BL组织能提高钢的比例极限、屈服强度、抗弯强度和断面收缩率,与相同温度回火的马氏体(以下简称M组织相比,具有更高的冲击韧度、断裂韧度、耐磨性及尺寸稳定性,表面应力状态为压应力,但高碳铬轴承钢贝氏体淬火对接触疲劳寿命的影响尚缺乏统一认识,对表面压应力形成原因和BL淬火轴承零件尺寸涨大原因也缺乏深入研究。
本文根据以往的研究成果,对高碳铬轴承钢BL淬火后的力学性能进行对比分析,并就表面压应力和尺寸涨大的原因进行探讨,总结并分析生产中贝氏体淬火工艺的优势及其应用情况。
高铁轴承GCr18Mo套圈贝氏体等温淬火热处理工艺仿真优化研究
1 研究亮点为优化国产高铁使用的GC r18M o轴承套圈的贝氏体等温淬火工艺，开展试验测试轴承钢的热物理参数以及过冷奥氏体等温转变曲线，基于试验测得的轴承钢材料参数，采用D E FO RM-H T软件建立轴承套圈的热处理工艺全流程仿真模型。
针对贝氏体等温淬火工艺中的加热温度、等温温度、等温时间和回火温度，采用正交试验法设计16种贝氏体等温淬火工艺仿真方案并进行仿真分析。
基于仿真结果，以轴承套圈的贝氏体体积分数和硬度构建优化目标函数，结合蒙特卡洛法和复合形法对工艺参数进行线性回归分析及优化，在优化得出的工艺参数范围内开展3组验证性热处理试验。
研究成果可为国内GC r18M o轴承套圈的贝氏体等温热处理提供有效的工艺参考。
2 研究内容1）仿真模型建立与准确性分析基于DE FO R M-H T软件，构建G C r18M o套圈热处理全流程仿真模型，并通过金相组织、硬度以及残余奥氏体含量的仿真结果与测试结果对比分析，完成仿真模型准确性的校验。
轴承外圈模型与有限元模型见图1。
G Cr18M o钢的化学成分、不同温度下的热物理性能参数，以及G Cr18M o钢的相变温度及TT T曲线详见原文。
基于所建立的热处理仿真模型，进行GC r18M o轴承套圈的热处理仿真，仿真结果如图2所示。
由图2可知，套圈热处理后组织主要为贝氏体以及少量的残余奥氏体，硬度分布比较均匀。
将仿真结果与试验结果对比，见表1，误差均在1%以内，表明仿真模型具有准确性。
(a)轴承外圈简化模型(单位：m m)；(b)有限元模型图1轴承外圈模型与有限元模型(a)贝氏体仿真结果；(b)残余奥氏体仿真结果；(c)硬度仿真结果图2套圈的热处理仿真结果表1仿真与试验对比2）热处理工艺参数仿真优化针对高碳铬钢轴承贝氏体等温淬火工艺参数，依据国内某轴承厂提供的热处理工艺参数的控制范围，建立正交试验方案，并利用所构建的热处理仿真模型完成各方案的仿真分析。
基于仿真分析结果，采用基于蒙特卡洛法和复合形优化方法开发的热处理参数优化设计软件Op ti m um D es ig n，通过多元线性回归方法，优化热处理工艺参数范围。
滚动轴承钢的分类,特性用途,性能和化学成分
滚动轴承钢滚动轴承钢按使用特点可分为：高碳铬轴承钢（全淬透型轴承钢）、渗碳轴钢（表面硬化型轴承钢）、不锈轴承钢和高温轴承钢四大类。
一、高碳铬轴承钢1．高碳铬轴承钢的牌号、特性及及用途高碳铬轴承钢具有高的接触疲劳强度和耐磨性能，许多牌号属全淬透型钢，如GCr15GCr15SiMn、GCr15SiMo、GCr18Mo。
但由于有的轴承需要心部具有良好韧性而表面需要高硬度，因而又发展出限制淬透性轴承钢，如GCr4。
①GCr15（全淬透型钢）GCr15是高碳铬轴承钢的典型钢种，在淬火、回火后有高的硬度、耐磨性和接触疲劳强度。
其热加工性能和可加工性良有好，淬透性适中，但焊接性差。
GCr15的白点敏感性大，但当采用真空脱气精炼的轴承里，此缺陷可消除。
用于制造壁厚≤12mm、处径≤250mm的滚动轴承套圈，或制造直径≤22mm的圆锥、圆柱、球面滚子及全部尺寸的滚针。
也可用于制造模具、量具和木工刀具及高弹性极限、高疲劳强度的机械零件。
②GCr15SiMn（高淬透型钢）在GCr15钢的基础上提高硅、锰含量，因而淬透性、弹性极限、耐磨性均比GCr15好。
由其制作的滚动轴承件的使用温度不宜超过180℃。
用于制造壁厚>12mm、外径>120mm的滚动轴承套圈、直径>50mm的钢球及直径>22mm的圆锥、圆柱、球面滚子及全部尺寸的滚针。
其他用途与GCr15相同。
③GCr15SiMo（高淬透型钢）在GCr15基础上增加含硅量，添加了钼。
其淬透性高，耐磨性好，疲劳强度高、综合性能良好。
适于制造大尺寸范围的滚动轴承套圈及钢球、滚柱等。
④GCr18Mo（高淬透型钢）在GCr15基础上加入质量分数0.15%~0.25%的钼，并提高了含各量，因而淬透性、耐磨性均提高警惕。
可进行下贝氏体等温淬火，达到与马氏体淬火相近的硬度和耐磨性，而且钢的冲击、断裂韧度和抗弯强度都得到提高，因而提高了钢的综合力学性能和寿命。
可制造壁厚达20mm的滚动轴承套圈，其滚动轴承件的尺寸范围也扩大。
gcr15等温淬火工艺
gcr15等温淬火工艺GCR15是一种常用的高碳铬磨料钢，广泛应用于轴承等制造领域。
为了提高GCR15钢的机械性能，常常需要对其进行等温淬火处理。
本文将详细介绍GCR15等温淬火工艺及其相关参考内容。
一、等温淬火工艺的定义等温淬火工艺是将材料加热至适当温度保持一定时间，然后迅速冷却，以达到改善材料的力学性能的目的。
对于GCR15等温淬火工艺，常用的温度范围为800°C至840°C。
二、等温淬火的工艺参数1. 温度：等温淬火温度对于GCR15的性能影响较大。
一般情况下，温度范围为800°C至840°C。
温度太高会导致脱碳，温度太低则无法获得良好的组织和性能。
2. 保温时间：保温时间应根据不同的工件尺寸和要求来确定。
通常情况下，保持10至30分钟即可。
3. 冷却介质：常用的冷却介质有空气冷却、油淬、水淬等。
选择合适的冷却介质可控制材料的组织和性能。
三、等温淬火的作用机理等温淬火可以改善GCR15钢的晶粒细化程度和均匀性，提高材料的硬度、强度和耐磨性。
在高温下进行保温可以使材料内部的碳原子进行扩散，从而形成了均匀的碳化物颗粒。
冷却过程中，快速冷却可以防止碳化物的分解，从而保持了材料的硬度和强度。
四、等温淬火的实施技术和注意事项1. 保持良好的炉膛环境，避免氧化和污染材料表面。
2. 控制保温时间和温度，避免过长或过短的保温时间以及过高或过低的温度对材料性能的不良影响。
3. 确保冷却介质的质量和温度，控制冷却速度，避免过慢或过快的冷却对材料性能的影响。
4. 针对GCR15的具体应用领域和要求，对等温淬火工艺进行优化和调整。
总结：GCR15等温淬火工艺是一种重要的热处理方法，可以显著改善材料的力学性能。
正确的等温淬火工艺参数和实施技术对于提高GCR15钢的硬度、强度和耐磨性具有重要意义。
准确控制等温淬火温度、保温时间和冷却介质，以及注意炉膛环境和冷却速度等因素，可以获得理想的材料组织和性能。
轴承贝氏体淬火
轴承贝氏体淬火

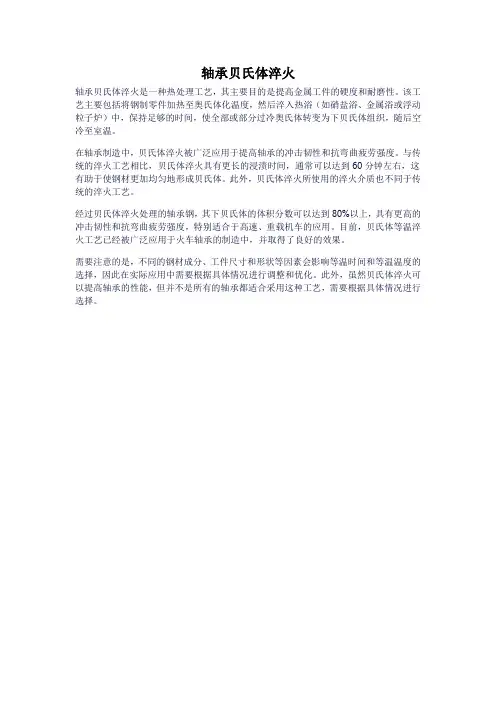

轴承贝氏体淬火是一种热处理工艺，其主要目的是提高金属工件的硬度和耐磨性。
该工艺主要包括将钢制零件加热至奥氏体化温度，然后淬入热浴（如硝盐浴、金属浴或浮动粒子炉）中，保持足够的时间，使全部或部分过冷奥氏体转变为下贝氏体组织，随后空冷至室温。
在轴承制造中，贝氏体淬火被广泛应用于提高轴承的冲击韧性和抗弯曲疲劳强度。
与传统的淬火工艺相比，贝氏体淬火具有更长的浸渍时间，通常可以达到60分钟左右，这有助于使钢材更加均匀地形成贝氏体。
此外，贝氏体淬火所使用的淬火介质也不同于传统的淬火工艺。
经过贝氏体淬火处理的轴承钢，其下贝氏体的体积分数可以达到80%以上，具有更高的冲击韧性和抗弯曲疲劳强度，特别适合于高速、重载机车的应用。
目前，贝氏体等温淬火工艺已经被广泛应用于火车轴承的制造中，并取得了良好的效果。
需要注意的是，不同的钢材成分、工件尺寸和形状等因素会影响等温时间和等温温度的选择，因此在实际应用中需要根据具体情况进行调整和优化。
此外，虽然贝氏体淬火可以提高轴承的性能，但并不是所有的轴承都适合采用这种工艺，需要根据具体情况进行选择。
轴承套圈的贝氏体淬火简介
3 贝氏体等温淬火3.1 贝氏体淬火的组织与力学性能高碳铬轴承钢经下贝氏体淬火后，其组织由下贝氏体、马氏体和残余碳化物组成。
其中贝氏体为不规则相交的条片，条片为碳过饱和的α结构，其上分布着与片的长轴成55~60°的粒状或短杆状的碳化物，空间形态为凸透镜状，亚结构为位错缠结，未发现有孪晶亚结构。
贝氏体的数量及形态因工艺条件不同而各异。
随淬火温度的升高，贝氏体条变长；等温温度升高，贝氏体条变宽，碳化物颗粒变大，且贝氏体条之间的相交的角度变小，逐趋向于平行排列，形成类似与上贝氏体的结构；贝氏体转变是一个与等温转变时间有关的过程，等温淬火后的贝氏体量随等温时间的延长而增加[5,19]。
高碳铬轴承钢下贝氏体组织能提高钢的比例极限、屈服强度、抗弯强度和断面收缩率，与淬回火马氏体组织相比，具有更高的冲击韧性、断裂韧性及尺寸稳定性，表面应力状态为压应力。
高的门坎值ΔKth和低的裂纹扩展速度da/dN则代表贝氏体组织不易萌生裂纹，已有的裂纹或新萌生的裂纹也不易扩展[2,19,20]。
一般认为,全贝氏体或马/贝复合组织的耐磨性和接触疲劳性能低于淬火低温回火马氏体，与相近温度回火的马氏体组织的耐磨性和接触疲劳性能相近或略高。
但润滑不良条件下(如煤浆或水这类介质)，全BL 组织呈现出明显的优越性，具有比低温回火的M组织还要高的接触疲劳寿命，如水润滑时全BL组织的L10=168h，回火M组织的L10=52h[21]。
3.2生产应用3.2.5应用效果BL组织的突出特点是冲击韧性、断裂韧性、耐磨性、尺寸稳定性好，表面残余应力为压应力。
因此适用于装配过盈量大、服役条件差的轴承，如承受大冲击负荷的铁路、轧机、起重机等轴承，润滑条件不良的矿山运输机械或矿山装卸系统、煤矿用轴承等。
高碳铬轴承钢BL 等温淬火工艺已在铁路、轧机轴承上得到成功应用，取得了较好效果。
(1)扩大了GCr15钢应用范围，一般地GCr15钢M淬火时套圈有效壁厚在12mm以下，但BL淬火时由于硝盐冷却能力强，若采用搅拌、串动、加水等措施，套圈有效壁厚可扩大至28mm左右。
贝氏体等温淬火 热处理
贝氏体等温淬火热处理贝氏体等温淬火热处理一、引言贝氏体等温淬火热处理是一种常用的金属热处理工艺，适用于提高金属的力学性能和耐磨性。
本文将从贝氏体的形成机制、等温淬火的工艺过程以及热处理后金属的性能改善等方面进行阐述。
二、贝氏体的形成机制贝氏体是一种由铁素体和碳化物组成的金属组织，具有高硬度和优异的耐磨性能。
贝氏体的形成主要依赖于一定的淬火工艺和合适的合金元素。
在淬火过程中，金属材料快速冷却会导致铁素体晶粒内部的碳原子无法扩散到晶界，从而形成贝氏体。
此外，适量的合金元素的加入可以促进贝氏体的形成，如钼、钴、钛等元素。
这些元素能够与碳原子结合形成稳定的碳化物，减少碳原子的扩散速率，从而有利于贝氏体的生成。
三、等温淬火的工艺过程等温淬火是指在淬火过程中，通过将材料在合适的温度保持一段时间，使贝氏体的形成达到最佳状态。
其工艺过程主要包括加热、保温和冷却三个阶段。
将待处理的金属材料加热至高温区，使其达到奥氏体区域。
然后，保温一段时间，使奥氏体中的碳原子扩散到晶界，形成充分的碳化物，为贝氏体的形成提供条件。
最后，迅速将材料冷却到室温，以固定贝氏体的组织结构。
四、热处理后金属的性能改善贝氏体等温淬火热处理能够显著改善金属的力学性能和耐磨性能。
具体表现在以下几个方面：1. 提高硬度：贝氏体的硬度远高于铁素体，经过等温淬火处理的金属材料硬度显著提高，从而增强了其抗压、抗拉和抗磨损能力。
2. 提高强度：贝氏体具有较高的强度，等温淬火后金属的抗拉强度、屈服强度等力学性能均得到显著改善，使材料更适合承受高强度的工作环境。
3. 提高耐磨性：贝氏体的高硬度和细小的碳化物颗粒能够有效提高金属的耐磨性能。
经过等温淬火处理的金属表面形成均匀的贝氏体组织，能够更好地抵抗磨粒的侵蚀和摩擦。
4. 提高耐腐蚀性：等温淬火后的金属材料具有较高的均匀性和致密性，能够更好地防止腐蚀介质的侵蚀，从而提高材料的耐腐蚀性能。
五、总结贝氏体等温淬火热处理是一种有效的金属热处理工艺，能够显著提高金属的力学性能和耐磨性能。
GCr15SiMn轴承钢热处理工艺研究
GCr15SiMn轴承钢热处理工艺研究姓名：专业：机械制造及其自动化班级：学号：摘要：GCr15SiMn轴承钢广泛用于制作重型机床大型机械的大型轴承的钢球、滚子和套圈。
本文论述了不同锻后退火工艺、淬火工艺、回火工艺中组织转变和对该钢组织性能的影响，提出最佳热处理工艺。
关键词：GCr15SiMn、球化退火、淬火和回火、热处理。
前言：GCr15SiMn轴承钢是一种高碳铬轴承钢，提高了Si、Mn含量改善了淬透性和弹性极限，有回火脆性，白点敏感性强，焊接性能较差。
一、球化退火1、球化退火过程中的组织转变退火前的原始组织为热轧热锻或者正火组织，是片状碳化物与铁素体相间的珠光体。
将其加热至Ac1~Ac3之间并保温时，体心立方的铁素体转变为面心立方的奥氏体，部分片状碳化物溶解入奥氏体中，剩余的碳化物也逐渐由片状向粒状或球状转化。
加热温度越高，保温时间越长，则碳化物将全部溶入奥氏体中。
在随后的冷却过程中，如冷却速度足够缓慢或冷至770~800( GCr15SiMn）进行等温，则溶入的碳化物将以粒状在未溶碳化物或新位置析出，同时奥氏体转变为铁素体基体上分布着粒状碳化物和粒状珠光体，为球化退火的正常的组织。
冷速越大，析出的碳化物越细小，过缓的冷却速度产生粗大碳化物。
但冷却速度过快，且加热温度过高，保温时间不长，则溶入的碳化物将部分或全部以片状的形态析出，成为全部或含有部分片状碳化物分布于铁素体基体的混合珠光体。
二、淬火和回火1、淬火工艺过程中的组织转变把具有球化退火组织的工件加热到Ac1~Ac3之间进行保温时，铁素体基体转变成为奥氏体，粒状碳化物溶入奥氏体中并在奥氏体中扩散均匀化，同时奥氏体晶粒也不断长大，在随后的冷却过程中，如以足够快的冷却速度冷至Ms以下，奥氏体转变为马氏体，溶入奥氏体中的碳原子保留在马氏体中，随着工件温度的降低，越来越多的奥氏体转变为马氏体。
若在马氏体转变终止温度Mf以上某个温度保留冷却，未转变的奥氏体被保留下来成为残余奥氏体。
【精品】滚动轴承用钢GCr15钢的热处理原理
第一章滚动轴承用钢GCr15钢的热处理原理一、滚动轴承用钢应具有的特性1、高的接触疲劳强度；2、高的耐磨性；（发生滑动摩擦的主要部位）1）、滚动体与滚道的接触面；2）、滚动体与保持架兜孔的接触面；3）、保持架引导与套圈引导档边的接触面；4）滚子的端面与套圈档边的接触面。
3、高的弹性极限；4、高的硬度；5、一定的韧性；6、好的尺寸稳定性；7、一定的防锈功能；8、良好的工艺性能。
二、GCr15钢的物理性能1、GCr15钢的临界点：Ac1:760℃Acm：900℃Ar3：707℃Ar1：6952、GCr15钢的Ms点：Ms点随着奥氏体固溶度的变化而变化，亦即随着奥氏体温度的升高而降低，GCr15钢在860℃温度Ms点为216~225℃。
三、铬轴承钢热处理基础1、基本概念1）、奥氏体：是碳及合金元素溶于r-Fe八面体间隙的间隙式固溶体。
特征：[1]、在钢的各种组织中，奥氏体的比容最小；[2]、奥氏体的塑性高，屈服强度低，容易塑性变形加工成型。
2）、珠光体：是过冷奥氏体共析分解的铁素体和碳化物的整合组织片状珠光体：是指在光学显微镜下能够明显看出F与Fe3C呈片状分布的组织状态。
根据片间距的大小分为普通片状珠光体、索氏体、屈氏体。
粒状珠光体：铁素体基体上分布着粒状Fe3C的组织。
GCr15的正常锻造后组织应为细珠光体类型组织及细小的网状碳化物组成，不允许有＞3级的网状碳化物及明显线条状组织，不允许有粗针状马氏体和粗片状珠光体组织。
3)、马氏体：是碳在α-Fe中的过饱和固溶体。
马氏体分类：板条马氏体、片状马氏体、针状马氏体、隐晶马氏体。
GCr15钢淬火后得到的马氏体为隐晶马氏体或者细小结晶马氏体。
马氏体具有高的硬度、强度、耐磨性。
4）贝氏体：是过冷奥氏体在中温区域分解后所得的的产物，它一般是由铁素体和碳化物所组成的非层状组织。
贝氏体分类：上贝氏体、下贝氏体上贝氏体：是一种两相组织，有铁素体和Fe3C所组成的，大致平行的铁素体板条自奥氏体晶界的一侧或两侧向奥氏体晶粒内部长大，Fe3C分布于铁素体板条之间。
