桥梁伸缩缝规范
桥梁工程中的伸缩缝规范要求
桥梁工程中的伸缩缝规范要求桥梁作为交通运输的重要组成部分，在确保交通便利性的同时，也需要考虑其结构和设计的可靠性。
伸缩缝是桥梁结构中的重要组成部分，它具有吸收桥梁变形和抗震能力，并能有效防止桥梁因温度变化而引起的损坏。
合理的伸缩缝规范要求，对于保证桥梁的安全运行和延长使用寿命具有重要意义。
本文将从伸缩缝的定义、分类、选材和尺寸等方面进行详细讨论。
1. 伸缩缝的定义与分类伸缩缝，顾名思义，是指位于桥梁结构中，用于吸收桥梁变形和防止温度应力的接缝。
根据其功能和形式，伸缩缝可分为两类：横向伸缩缝和纵向伸缩缝。
横向伸缩缝一般设置于桥梁的横向方向，用于吸收桥梁横向变形和抗震能力。
横向伸缩缝的设计需要考虑桥梁结构的灵活性、伸缩缝的可靠性以及对交通运输的影响。
纵向伸缩缝则设置于桥梁的纵向方向，主要用于防止桥梁因温度变化引起的收缩或蠕变，从而减轻桥梁的应力集中和变形。
纵向伸缩缝的设计需要与桥梁结构的变形特性相匹配，以充分发挥其防护功能。
2. 伸缩缝的选材要求在桥梁工程中，伸缩缝的选材要求直接关系到其使用寿命和性能稳定性。
一般而言，伸缩缝的选材应符合以下要求：（1）耐久性：伸缩缝材料应具有良好的耐候性和抗老化性能，能够在各种环境条件下保持稳定性能，不受日晒雨淋、温度变化等因素的影响。
（2）耐腐蚀性：由于桥梁一般处于湿润环境中，伸缩缝应选用耐腐蚀性好的材料，如橡胶、聚氨酯等，以防止因腐蚀而影响伸缩缝的使用寿命和性能。
（3）弹性模量：伸缩缝材料的弹性模量应与桥梁结构相匹配，以保证桥梁各部分的相对位移在可控范围内，同时能够有效吸收桥梁的应变和变形。
（4）摩擦系数：为了保证伸缩缝的运动平稳和无噪音，选材时需要考虑材料的摩擦系数，以便减小伸缩缝的摩擦阻力，并降低对桥梁结构的影响。
3. 伸缩缝的尺寸设计伸缩缝的尺寸设计应根据桥梁的结构和使用条件来确定。
以下是一些常用的设计要求：（1）伸缩缝的宽度：伸缩缝的宽度应结合桥梁的长度和变形特性来确定，一般来说，桥梁长度越大、变形幅度越大，伸缩缝的宽度也应相应增加。
混凝土桥梁伸缩缝设计与施工技术规程
混凝土桥梁伸缩缝设计与施工技术规程一、前言混凝土桥梁作为现代化交通工具的重要组成部分，其设计和施工十分重要，其中伸缩缝的设计和施工更是至关重要。
本技术规程旨在提供混凝土桥梁伸缩缝的设计和施工技术规范，以确保桥梁的安全性、稳定性和耐久性。
二、伸缩缝的分类1. 按材料分类（1）橡胶伸缩缝：由橡胶材料制成，具有较好的耐久性和伸缩性能，适用于小型桥梁。
（2）金属伸缩缝：由金属材料制成，具有较强的承载能力和稳定性，适用于大型桥梁。
2. 按结构分类（1）单向伸缩缝：只能在一定方向上伸缩。
（2）双向伸缩缝：可以在两个方向上伸缩。
三、伸缩缝的设计1. 伸缩缝的位置（1）在桥梁的两端设置伸缩缝，并在桥梁支座处设置固定点，以确保伸缩缝的正常伸缩。
（2）对于大型桥梁，应考虑在中央设置伸缩缝，以避免桥梁因温度变化而发生变形。
2. 伸缩缝的尺寸（1）伸缩缝的长度应考虑桥梁的温度变化范围和伸缩能力，一般应为桥梁长度的1/20至1/30。
（2）伸缩缝的宽度应考虑桥梁的承载能力和伸缩能力，一般应为桥梁宽度的1/12至1/8。
3. 伸缩缝的材料（1）橡胶伸缩缝应使用硬度为70至80的橡胶材料，具有较好的耐久性和伸缩能力。
（2）金属伸缩缝应使用优质钢材和铜材，具有较强的承载能力和稳定性。
四、伸缩缝的施工1. 基础处理（1）在桥梁两端和支座处设置伸缩缝的固定点，应先进行基础处理，确保固定点的牢固和稳定。
（2）在固定点的基础上进行伸缩缝的安装，确保伸缩缝的位置和尺寸符合设计要求。
2. 材料安装（1）橡胶伸缩缝的安装，应先将橡胶材料切割成符合尺寸要求的形状，再通过粘合剂和螺栓将其固定在桥梁上。
（2）金属伸缩缝的安装，应先将金属材料切割成符合尺寸要求的形状，并通过焊接或螺栓将其固定在桥梁上。
3. 后续处理（1）安装完成后，应进行伸缩缝的密封处理，以防止水和杂物进入伸缩缝内，影响其伸缩性能。
（2）在伸缩缝两侧应设置防撞板，以避免车辆因碰撞伸缩缝而造成安全事故。

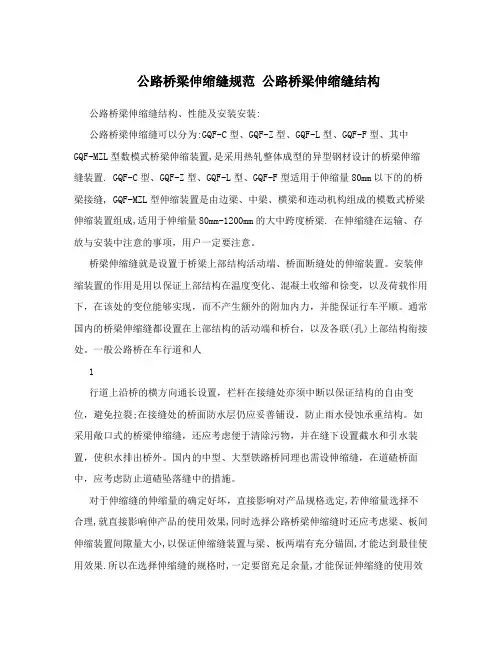

公路桥梁伸缩缝规范公路桥梁伸缩缝结构
公路桥梁伸缩缝规范公路桥梁伸缩缝结构公路桥梁伸缩缝结构、性能及安装安装:公路桥梁伸缩缝可以分为:GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型数模式桥梁伸缩装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩装置组成,适用于伸缩量80mm-1200mm的大中跨度桥梁. 在伸缩缝在运输、存放与安装中注意的事项，用户一定要注意。
桥梁伸缩缝就是设置于桥梁上部结构活动端、桥面断缝处的伸缩装置。
安装伸缩装置的作用是用以保证上部结构在温度变化、混凝土收缩和徐变，以及荷载作用下，在该处的变位能够实现，而不产生额外的附加内力，并能保证行车平顺。
通常国内的桥梁伸缩缝都设置在上部结构的活动端和桥台，以及各联(孔)上部结构衔接处。
一般公路桥在车行道和人1行道上沿桥的横方向通长设置，栏杆在接缝处亦须中断以保证结构的自由变位，避免拉裂;在接缝处的桥面防水层仍应妥善铺设，防止雨水侵蚀承重结构。
如采用敞口式的桥梁伸缩缝，还应考虑便于清除污物，并在缝下设置截水和引水装置，使积水排出桥外。
国内的中型、大型铁路桥同理也需设伸缩缝，在道碴桥面中，应考虑防止道碴坠落缝中的措施。
对于伸缩缝的伸缩量的确定好坏，直接影响对产品规格选定,若伸缩量选择不合理,就直接影响伸产品的使用效果,同时选择公路桥梁伸缩缝时还应考虑梁、板间伸缩装置间隙量大小,以保证伸缩缝装置与梁、板两端有充分锚固,才能达到最佳使用效果.所以在选择伸缩缝的规格时,一定要留充足余量,才能保证伸缩缝的使用效果和耐久性注:GQF-MZL型模数式伸缩装置的突出特点是将伸缩的承重结构和位移控制系统分开,二者受力时互不干扰,分工明确,这样既保证受力时安全,又保证了受力时位移均匀. 桥梁伸缩缝代号表示方法及意义例:以GQF-C60(CR)为例，其中GQF为交通行业标准规定的C型,伸缩量为60mm,氯丁橡胶型。
混凝土桥梁伸缩缝尺寸标准
混凝土桥梁伸缩缝尺寸标准一、前言混凝土桥梁伸缩缝是桥梁结构中的重要组成部分，其主要作用是缓冲桥梁受力、吸收变形和防止桥梁结构出现裂缝。
因此，伸缩缝的设计和施工质量直接影响着桥梁结构的安全和使用寿命。
本文将从混凝土桥梁伸缩缝的尺寸标准出发，为读者详细介绍混凝土桥梁伸缩缝的相关标准。
二、混凝土桥梁伸缩缝的尺寸标准1. 基本概念混凝土桥梁伸缩缝的尺寸标准是指伸缩缝的长度、宽度、深度等尺寸参数的规定。
这些参数的规定通常是根据桥梁的设计荷载、施工工艺、使用环境等因素进行综合考虑的。
2. 伸缩缝的长度标准伸缩缝的长度标准是指伸缩缝的长度应该满足的要求。
一般来说，伸缩缝的长度应该根据桥梁的总长、构造形式、设计荷载等因素进行综合考虑。
具体要求如下：（1）桥梁的总长小于等于100米的，伸缩缝的长度应不小于1.5米；（2）桥梁的总长大于100米的，伸缩缝的长度应不小于2.0米。
3. 伸缩缝的宽度标准伸缩缝的宽度标准是指伸缩缝的宽度应该满足的要求。
一般来说，伸缩缝的宽度应根据桥梁的总宽、车道数量、设计荷载等因素进行综合考虑。
具体要求如下：（1）单车道桥梁，伸缩缝的宽度应不小于40mm；（2）双车道桥梁，伸缩缝的宽度应不小于80mm。
4. 伸缩缝的深度标准伸缩缝的深度标准是指伸缩缝的深度应该满足的要求。
一般来说，伸缩缝的深度应根据桥梁的设计荷载、使用环境、施工工艺等因素进行综合考虑。
具体要求如下：（1）桥梁承受轻载荷载的，伸缩缝的深度应不小于25mm；（2）桥梁承受中、重载荷载的，伸缩缝的深度应不小于40mm。
5. 伸缩缝的间距标准伸缩缝的间距标准是指伸缩缝之间的距离应该满足的要求。
一般来说，伸缩缝的间距应根据桥梁的设计荷载、使用环境、伸缩缝类型等因素进行综合考虑。
具体要求如下：（1）双向车行道桥梁，伸缩缝的间距应不大于100米；（2）单向车行道桥梁，伸缩缝的间距应不大于200米；（3）伸缩缝型式为橡胶伸缩缝的，伸缩缝的间距应不大于50米。
公路桥梁伸缩缝规范
公路桥梁伸缩缝规范公路桥梁伸缩缝是为了适应大范围的温度变化和地震等因素对桥梁的影响，保证桥梁的安全和正常使用而设置的一种连接装置。
公路桥梁伸缩缝规范是指对公路桥梁伸缩缝的设计、施工和维护保养等方面的要求，下面将对公路桥梁伸缩缝规范进行详细介绍。
公路桥梁伸缩缝的设计应满足以下要求：1. 规定伸缩缝的伸缩量，应根据桥梁的温度变化、伸缩缝的类型和材料等因素进行计算，并应足够满足桥梁的伸缩需求。
2. 伸缩缝的宽度和布置应符合规范要求，保证桥梁的承载力、可修复性和使用寿命。
3. 伸缩缝的连接方式和材料应适应桥梁结构的特点，且具有良好的耐久性和可靠性。
公路桥梁伸缩缝的施工应满足以下要求：1. 在施工之前应进行必要的勘察和设计，确定伸缩缝的参数和施工方案，确保施工的质量和进度。
2. 施工过程中应采取严密的控制措施，保证伸缩缝的尺寸和质量符合规范要求。
3. 施工过程中应注意安全施工，保证施工人员和设备的安全，避免对桥梁结构的损害。
4. 施工结束后应进行必要的检查和验收，确保伸缩缝的质量和安全性。
公路桥梁伸缩缝的维护保养应满足以下要求：1. 定期对伸缩缝进行检查和维护，发现问题及时修复，确保伸缩缝的正常使用。
2. 针对不同类型的伸缩缝，采取相应的维护措施，保证伸缩缝的密封性、耐久性和可靠性。
3. 定期对伸缩缝进行清洁和涂饰，保持伸缩缝的外观和防腐蚀性。
4. 在发生地震或其他灾害事件后，应进行紧急检修和维护，确保伸缩缝的正常运行和承载能力。
总之，公路桥梁伸缩缝规范对于保证桥梁的安全和正常使用具有重要的意义。
设计、施工和维护保养都需要严格按照规范要求进行，以保证桥梁伸缩缝的质量和安全性。
只有做好伸缩缝的规范管理工作，才能延长桥梁的使用寿命，提高交通运输的安全性和效率。
桥梁建设中的伸缩缝设计与施工规范要求
桥梁建设中的伸缩缝设计与施工规范要求伸缩缝在桥梁建设中起着重要的作用，它能够消除由于温度变化和结构变形引起的应力和变形，保证桥梁的稳定性和安全性。
在伸缩缝的设计与施工中，必须遵守相关的规范要求，以确保其正常运行和使用。
本文将介绍桥梁伸缩缝的设计与施工规范要求。
一、伸缩缝分类根据伸缩缝的结构和功能，可将其分为以下三类：模块型伸缩缝、弹性伸缩缝和伸缩装置。
1. 模块型伸缩缝模块型伸缩缝是将伸缩缝分割成若干独立的模块，每个模块中都设置了橡胶密封材料，具有良好的密封性能。
该类型的伸缩缝适用于桥梁的中小跨度。
2. 弹性伸缩缝弹性伸缩缝是通过设置橡胶垫板或金属板的方式实现伸缩功能，具有较大的伸缩能力，适用于大跨度桥梁。
同时，弹性伸缩缝还能在车辆通过时减小震动和噪音，提高行车的平稳性和舒适性。
3. 伸缩装置伸缩装置是通过活动构件的设置来实现伸缩功能，它通常适用于较大的桥梁和重要的交通枢纽。
伸缩装置具有较大的伸缩能力和承载能力，并能够适应较大的变形。
二、伸缩缝设计要求1. 伸缩缝尺寸伸缩缝的尺寸设计需要考虑桥梁在使用过程中的伸缩变形量、温度变化、施工误差等因素。
一般情况下，伸缩缝的长度为桥梁横向收缩量的1.5倍，并根据桥梁的类型和使用条件进行调整。
2. 密封性能伸缩缝的密封性能对于确保桥梁的使用寿命和安全性至关重要。
设计时应考虑伸缩缝的材料选择、连接方式和密封性能测试等因素。
一般情况下，伸缩缝的密封性能应满足相关规范的要求，以确保桥梁不受到水和灰尘的侵蚀。
3. 耐久性伸缩缝在桥梁使用过程中需要承受来自车辆荷载、风荷载、温度荷载等多种荷载作用，因此其材料和结构设计需要具备一定的耐久性。
一般情况下，伸缩缝的设计寿命应符合相关规范的要求，并进行定期检测和维护。
三、伸缩缝施工规范要求1. 施工技术要求伸缩缝的施工应符合以下要求：施工人员应具备相应的资质和经验；施工过程中应遵守相关的安全规范；施工材料应符合相关标准和规范；施工工艺应合理、规范，确保施工质量和效率。
混凝土桥梁伸缩缝设计标准
混凝土桥梁伸缩缝设计标准一、前言混凝土桥梁伸缩缝是桥梁结构中重要的部分，其设计标准直接影响桥梁的使用寿命和安全性能。
本文将从设计标准的角度出发，系统地介绍混凝土桥梁伸缩缝的设计标准，以提高桥梁的使用寿命和安全性能。
二、设计依据混凝土桥梁伸缩缝设计应符合以下标准：1.《公路桥梁设计规范》（GB 50010-2010）；2.《公路桥梁施工与验收标准》（JTG/T J01-2014）；3.《混凝土结构设计规范》（GB 50010-2010）。
三、设计原则混凝土桥梁伸缩缝设计应符合以下原则：1.保证桥梁结构的安全性和使用寿命；2.满足桥梁承载力、变形和振动等要求；3.考虑桥梁伸缩缝的施工和维护便捷性；4.符合环保要求。
四、设计内容混凝土桥梁伸缩缝设计应包括以下内容：1.伸缩缝类型的选择：根据桥梁结构和使用条件等因素，选择合适的伸缩缝类型，如橡胶伸缩缝、钢板伸缩缝等；2.伸缩缝的位置和数量：根据桥梁结构和使用条件等因素，确定伸缩缝的位置和数量；3.伸缩缝的尺寸：根据桥梁结构和使用条件等因素，确定伸缩缝的尺寸，包括伸缩缝的宽度、长度和深度等；4.伸缩缝的材料：根据桥梁结构和使用条件等因素，选择合适的伸缩缝材料，如橡胶、钢板等；5.伸缩缝的施工和维护：根据伸缩缝的类型和材料等因素，确定伸缩缝的施工和维护方法，以保证伸缩缝的使用寿命和安全性能。
五、设计要求混凝土桥梁伸缩缝设计应符合以下要求：1.伸缩缝的位置应满足桥梁结构和使用条件等要求，避免对桥梁结构产生影响；2.伸缩缝的尺寸应根据桥梁结构和使用条件等因素合理确定，以保证桥梁的使用寿命和安全性能；3.伸缩缝的材料应符合相关标准和要求，确保伸缩缝的使用寿命和安全性能；4.伸缩缝的施工和维护应符合相关标准和要求，确保伸缩缝的使用寿命和安全性能；5.伸缩缝的环保要求应符合相关标准和要求，避免对环境造成污染。
六、设计流程混凝土桥梁伸缩缝的设计流程如下：1.确定桥梁结构和使用条件等因素；2.选择伸缩缝类型；3.确定伸缩缝的位置和数量；4.确定伸缩缝的尺寸；5.选择伸缩缝材料；6.确定伸缩缝的施工和维护方法。
混凝土桥梁伸缩缝标准
混凝土桥梁伸缩缝标准一、前言混凝土桥梁伸缩缝是桥梁结构中的重要组成部分，它能够缓解桥梁因自然因素和人为因素导致的伸缩变形，保证桥梁的正常使用和安全性。
本文旨在对混凝土桥梁伸缩缝的标准进行详细介绍，从材料、设计、施工等多个方面进行说明，以期为混凝土桥梁伸缩缝的规范化建设提供参考。
二、材料标准1. 橡胶材料：应符合GB/T 7759-2008《橡胶、塑料泡沫塑料和塑料材料密封条通用技术条件》的相关规定，具有良好的耐久性、抗老化性能和温度变化适应性。
2. 铜板材料：应符合GB/T 5237.2-2008《建筑用铝合金型材》的相关规定，具有良好的耐腐蚀性能和机械性能，且表面应平整光滑。
3. 钢板材料：应符合GB/T 700-2006《碳素结构钢》的相关规定，具有良好的机械性能和耐腐蚀性能，且表面应平整光滑。
4. 润滑材料：应选择符合GB/T 7631-2008《建筑工程施工用润滑油》的相关规定，其黏度应适合伸缩缝的工作环境。
三、设计标准1. 伸缩缝的布置：伸缩缝应根据桥梁结构的伸缩变形特点合理布置，一般应在桥梁长度的1/3处设置，同时应考虑道路交通、桥梁自重等因素。
2. 伸缩缝的尺寸：伸缩缝的尺寸应根据桥梁的伸缩变形量和伸缩缝的材料特性进行选择，同时应满足伸缩缝的密封和防水要求。
3. 伸缩缝的形式：伸缩缝的形式应根据桥梁的结构形式和伸缩变形特点进行选择，常见的伸缩缝形式有单向伸缩缝、双向伸缩缝和三向伸缩缝。
4. 伸缩缝的密封：伸缩缝的密封应采用合适的密封材料进行，以保证伸缩缝的密封性和防水性。
5. 伸缩缝的维护：伸缩缝的维护应按照设计要求进行，定期检查伸缩缝的密封性和防水性，及时更换磨损的密封材料和润滑油，确保伸缩缝的正常使用和安全性。
四、施工标准1. 材料处理：伸缩缝所使用的材料应按照设计要求进行处理，橡胶材料应避免过度拉伸和变形，铜板和钢板材料应保证表面平整光滑。
2. 现场制作：伸缩缝的制作应在现场进行，制作过程中应注意材料的质量和尺寸的精度，同时应注意保持伸缩缝的密封性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁伸缩缝规范
伸缩缝是桥梁结构中常见的装配连接部位，它可以在交通荷载、温度变化以及地震等因素作用下发挥应力调控、保护桥梁结构的作用。
伸缩缝的规范是为保证桥梁正常运行及延长使用寿命而制定的技术要求和施工规范。
以下为桥梁伸缩缝规范的内容：
一、基本概述：
1. 伸缩缝材料的选用应符合公路桥梁设计规范，并经技术鉴定合格。
2. 伸缩缝的设计应考虑桥梁的温度变形、波浪、车辆制动产生的冲击和地震等因素。
3. 伸缩缝的施工应按照国家规范的有关要求进行，确保施工质量和结构的稳定性。
二、伸缩缝的分类：
1. 按材料分类：常见的伸缩缝材料主要有橡胶、金属及其组合材料等。
2. 按结构形式分类：常见的伸缩缝结构形式有侧向滑移伸缩缝、横向滑移伸缩缝和面板伸缩缝等。
三、伸缩缝的技术要求：
1. 伸缩缝的宽度应按照设计要求进行确定，确保车辆正常通行和缝隙的收缩功能。
2. 伸缩缝应具备一定的可伸缩性和耐久性，能够承受交通荷载和温度变化带来的变形。
3. 伸缩缝的表面应平整、无凸起和缺陷，以保证车辆的行驶平稳和行驶安全。
4. 伸缩缝的密封性能应良好，能有效防止水、灰尘等外界物质进入缝隙。
四、伸缩缝的施工规范：
1. 在制作橡胶伸缩缝时，应密切控制橡胶材料的质量，并按照规范要求的工艺进行制作。
2. 在制作金属伸缩缝时，应严格按照设计要求进行焊接、切割和钻孔等工艺操作。
3. 制作伸缩缝的接头处应紧密牢固，无明显的裂缝和变形。
4. 伸缩缝的安装应按照规范要求进行，确保尺寸和位置的准确性。
5. 伸缩缝的保养与维护应定期进行，及时处理缝隙清理、密封材料更换等问题。
五、伸缩缝的检测与验收：
1. 伸缩缝的检测应包括尺寸、密封性、可伸缩性等方面的检测。
2. 伸缩缝的验收应按照规范要求进行，确保各项指标符合设计要求。
总结：桥梁伸缩缝规范是保证桥梁结构安全可靠的重要保证，只有在严格遵守规范要求的基础上进行设计、施工和维护，才能确保伸缩缝的正常运行和寿命延长。
同时，不断完善伸缩缝的技术和规范标准，促进行业发展，提高桥梁结构的安全性和可靠性。
