桥梁伸缩缝大全
常见桥梁伸缩缝装置优缺点对比
常见桥梁伸缩缝装置优缺点对比模数式伸缩装置概述(1) 单缝（MA）模数式单缝模数式桥梁伸缩装置，又称异型钢单缝式，是利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。
（2）多缝（MB）模数式多缝模数式桥梁伸缩装置，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。
由V型截面或其它截面形状的橡胶密封条（带），嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台；位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀；橡胶密封带起防止杂物进入及防水。
多缝模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置。
适用条件及常用型号模数式伸缩装置均由型钢、橡胶密封带组成，其技术特点具有相似性。
(1) 单缝（MA）模数式①国产产品这是目前在国内公路桥梁建设中使用较为广泛的一种伸缩装置，适用于中小型桥梁，伸缩量为40、60和80mm的桥梁接缝。
该结构各连接处，均采用既能转动又能滑动结构，所以对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
异形钢单缝式GQF-C型（图0-1、图0-2）、GQF-Z型（图0-3）、GQF-F型（图0-4）、GQF-E型（图0-5）和GQF-L型，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置，字母表示异型钢材的形状。
以GQF-C型伸缩装置为例，它是以C字型钢为主要构件，嵌固防水密封橡胶带为伸缩梯，配以锚固系统所组成。
图0-1 GQF-C型伸缩装置构造图0-2 GQF-C型伸缩装置照片图0-3 GQF-Z型伸缩装置照片图0-4 GQF-F型伸缩装置照片图0-5 GQF-E型伸缩装置照片②进口产品以毛勒单缝式伸缩装置为例，基本是由异型钢嵌固密封橡胶条和锚固系统构成。
桥梁工程中的伸缩缝规范要求
桥梁工程中的伸缩缝规范要求桥梁作为交通运输的重要组成部分，在确保交通便利性的同时，也需要考虑其结构和设计的可靠性。
伸缩缝是桥梁结构中的重要组成部分，它具有吸收桥梁变形和抗震能力，并能有效防止桥梁因温度变化而引起的损坏。
合理的伸缩缝规范要求，对于保证桥梁的安全运行和延长使用寿命具有重要意义。
本文将从伸缩缝的定义、分类、选材和尺寸等方面进行详细讨论。
1. 伸缩缝的定义与分类伸缩缝，顾名思义，是指位于桥梁结构中，用于吸收桥梁变形和防止温度应力的接缝。
根据其功能和形式，伸缩缝可分为两类：横向伸缩缝和纵向伸缩缝。
横向伸缩缝一般设置于桥梁的横向方向，用于吸收桥梁横向变形和抗震能力。
横向伸缩缝的设计需要考虑桥梁结构的灵活性、伸缩缝的可靠性以及对交通运输的影响。
纵向伸缩缝则设置于桥梁的纵向方向，主要用于防止桥梁因温度变化引起的收缩或蠕变，从而减轻桥梁的应力集中和变形。
纵向伸缩缝的设计需要与桥梁结构的变形特性相匹配，以充分发挥其防护功能。
2. 伸缩缝的选材要求在桥梁工程中，伸缩缝的选材要求直接关系到其使用寿命和性能稳定性。
一般而言，伸缩缝的选材应符合以下要求：（1）耐久性：伸缩缝材料应具有良好的耐候性和抗老化性能，能够在各种环境条件下保持稳定性能，不受日晒雨淋、温度变化等因素的影响。
（2）耐腐蚀性：由于桥梁一般处于湿润环境中，伸缩缝应选用耐腐蚀性好的材料，如橡胶、聚氨酯等，以防止因腐蚀而影响伸缩缝的使用寿命和性能。
（3）弹性模量：伸缩缝材料的弹性模量应与桥梁结构相匹配，以保证桥梁各部分的相对位移在可控范围内，同时能够有效吸收桥梁的应变和变形。
（4）摩擦系数：为了保证伸缩缝的运动平稳和无噪音，选材时需要考虑材料的摩擦系数，以便减小伸缩缝的摩擦阻力，并降低对桥梁结构的影响。
3. 伸缩缝的尺寸设计伸缩缝的尺寸设计应根据桥梁的结构和使用条件来确定。
以下是一些常用的设计要求：（1）伸缩缝的宽度：伸缩缝的宽度应结合桥梁的长度和变形特性来确定，一般来说，桥梁长度越大、变形幅度越大，伸缩缝的宽度也应相应增加。

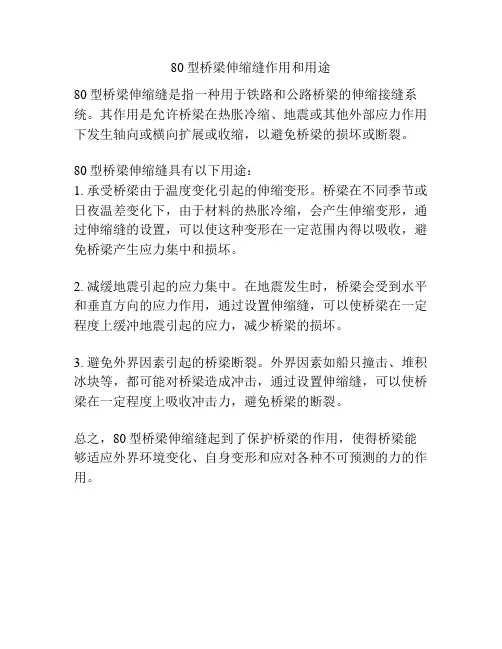

80型桥梁伸缩缝作用和用途
80型桥梁伸缩缝作用和用途
80型桥梁伸缩缝是指一种用于铁路和公路桥梁的伸缩接缝系统。
其作用是允许桥梁在热胀冷缩、地震或其他外部应力作用下发生轴向或横向扩展或收缩，以避免桥梁的损坏或断裂。
80型桥梁伸缩缝具有以下用途：
1. 承受桥梁由于温度变化引起的伸缩变形。
桥梁在不同季节或日夜温差变化下，由于材料的热胀冷缩，会产生伸缩变形，通过伸缩缝的设置，可以使这种变形在一定范围内得以吸收，避免桥梁产生应力集中和损坏。
2. 减缓地震引起的应力集中。
在地震发生时，桥梁会受到水平和垂直方向的应力作用，通过设置伸缩缝，可以使桥梁在一定程度上缓冲地震引起的应力，减少桥梁的损坏。
3. 避免外界因素引起的桥梁断裂。
外界因素如船只撞击、堆积冰块等，都可能对桥梁造成冲击，通过设置伸缩缝，可以使桥梁在一定程度上吸收冲击力，避免桥梁的断裂。
总之，80型桥梁伸缩缝起到了保护桥梁的作用，使得桥梁能够适应外界环境变化、自身变形和应对各种不可预测的力的作用。
桥梁伸缩缝常见病害及处理措施
桥梁伸缩缝常见病害及处理措施1. 引言1.1 桥梁伸缩缝的作用桥梁伸缩缝是连接桥梁两端的零件，具有隔离和缓冲作用。
它能够减轻桥梁受到的外界震动和变形影响，保护桥梁的结构不受破坏。
桥梁伸缩缝还可以承担桥梁的自由膨胀和收缩变形，保证桥梁在各种环境条件下都能保持稳定。
在桥梁使用过程中，由于温度变化、荷载作用等因素，桥梁会发生变形，而伸缩缝能够弥补这些变形，使桥梁整体结构始终保持完整和稳定。
桥梁伸缩缝在桥梁结构中起着非常重要的作用，不仅可以延长桥梁的使用寿命，同时也保证了行车安全和桥梁结构的稳定性。
桥梁伸缩缝的作用不容忽视，它对于桥梁结构的正常运行和安全性具有至关重要的作用。
1.2 桥梁伸缩缝的常见位置1. 桥墩和桥梁墩之间：桥梁伸缩缝通常设置在桥墩和桥梁墩之间，用于连接两个结构体并允许它们相对移动。
2. 跨越河流或道路的桥梁：在跨越河流或道路等地形不规则的地方，桥梁伸缩缝被设计用来应对地面沉降或结构变形。
3. 高速公路和铁路桥梁：高速公路和铁路桥梁由于承载大量交通压力，通常会设置伸缩缝以减少结构受力导致的损坏。
4. 山区或地震频发地区的桥梁：在山区或地震频发地区，桥梁伸缩缝的设置更为重要，可以有效减少地震对桥梁结构的影响。
5. 高塔、大跨度桥梁：在高塔、大跨度桥梁上，伸缩缝可以有效减少结构在高风力和地震影响下的受力，保障桥梁的稳定性和安全性。
在这些常见位置设置桥梁伸缩缝可以有效减少结构受力，并保障桥梁的安全运行。
1.3 桥梁伸缩缝的重要性桥梁伸缩缝的重要性可谓至关重要，它在桥梁结构中扮演着至关重要的角色。
桥梁伸缩缝的存在可以有效缓解桥梁受热膨胀和受冷缩小的应力，避免因此引起的裂缝和变形。
桥梁伸缩缝还能够保证桥梁在使用过程中的安全性和稳定性，有效延长桥梁的使用寿命。
而且，通过合理设置和设计桥梁伸缩缝，可以减轻桥梁结构的负荷，保证桥梁在变形和位移时的正常工作。
桥梁伸缩缝的重要性不可低估，只有充分认识到其重要性，并加以有效管理和维护，才能确保桥梁结构的安全性和稳定性，为行车和行人提供一个安全畅通的通道。

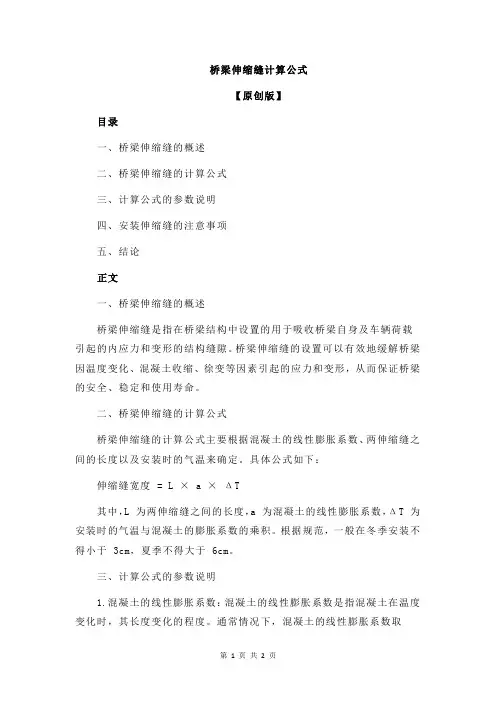

桥梁伸缩缝计算公式
桥梁伸缩缝计算公式【原创版】目录一、桥梁伸缩缝的概述二、桥梁伸缩缝的计算公式三、计算公式的参数说明四、安装伸缩缝的注意事项五、结论正文一、桥梁伸缩缝的概述桥梁伸缩缝是指在桥梁结构中设置的用于吸收桥梁自身及车辆荷载引起的内应力和变形的结构缝隙。
桥梁伸缩缝的设置可以有效地缓解桥梁因温度变化、混凝土收缩、徐变等因素引起的应力和变形，从而保证桥梁的安全、稳定和使用寿命。
二、桥梁伸缩缝的计算公式桥梁伸缩缝的计算公式主要根据混凝土的线性膨胀系数、两伸缩缝之间的长度以及安装时的气温来确定。
具体公式如下：伸缩缝宽度 = L × a ×ΔT其中，L 为两伸缩缝之间的长度，a 为混凝土的线性膨胀系数，ΔT 为安装时的气温与混凝土的膨胀系数的乘积。
根据规范，一般在冬季安装不得小于 3cm，夏季不得大于 6cm。
三、计算公式的参数说明1.混凝土的线性膨胀系数：混凝土的线性膨胀系数是指混凝土在温度变化时，其长度变化的程度。
通常情况下，混凝土的线性膨胀系数取0.00001。
2.两伸缩缝之间的长度：两伸缩缝之间的长度是指桥梁中两个伸缩缝之间的距离。
在实际工程中，需要根据桥梁的具体情况来确定合适的距离。
3.安装时的气温：安装时的气温是指桥梁伸缩缝安装时的环境温度。
气温对混凝土的膨胀和收缩有很大的影响，因此在计算伸缩缝宽度时需要考虑气温因素。
四、安装伸缩缝的注意事项1.在安装伸缩缝时，需要注意保持伸缩缝的平整度、垂直度和顺直度，以保证桥梁的美观和安全。
2.安装伸缩缝时，需要根据实际气温进行调整，以保证伸缩缝在各种气候条件下都能发挥良好的作用。
3.在桥梁伸缩缝的施工过程中，需要严格遵守相关规范和标准，确保施工质量。
五、结论桥梁伸缩缝的计算公式是桥梁工程中非常重要的一部分，它能够有效地保证桥梁的安全、稳定和使用寿命。
桥梁伸缩缝处理方法
桥梁伸缩缝处理方法1. 桥梁伸缩缝处理方法之一是采用橡胶伸缩缝，通过橡胶材料的弹性特性来吸收桥梁因温度变化而产生的伸缩变形。
2. 钢板伸缩缝是一种常见的处理方法，通过设置金属板材来连接桥梁结构，使得桥梁能够在温度变化时得到自由伸缩。
3. 应用预制橡胶模块的伸缩缝是一种较为简单、有效的处理方法，模块化设计能够方便安装和维护。
4. 设计和安装伸缩缝胶条是一种常见的处理方法，利用弹性胶条来填充桥梁伸缩缝，以吸收由于温度变化引起的桥梁伸缩。
5. 弹性聚合物伸缩缝是一种新型的处理方法，通过使用高弹性的聚合物材料来连接桥梁结构，以适应桥梁的伸缩变形。
6. 钢筋混凝土伸缩缝处理方法是常用的一种，通过在桥梁结构中设置特定的钢筋混凝土伸缩缝，来适应桥梁的伸缩变形。
7. 铰链式伸缩缝是一种适用于大跨度桥梁的处理方法，通过设置铰链来连接桥梁结构，在桥梁伸缩时实现自由的转动。
8. 液压伸缩缝是一种高技术含量的处理方法，通过液压系统来实现桥梁伸缩部分的控制和调节，以适应桥梁的伸缩变形。
9. 桥梁伸缩缝处理方法中的混凝土伸缩缝，通过设置特殊的混凝土结构来满足桥梁由于温度变化而产生的伸缩变形。
10. 埋设伸缩装置是一种常用的桥梁伸缩缝处理方法，通过在桥梁结构中埋设卷缩装置来实现桥梁的伸缩。
11. 弹性橡胶垫片伸缩缝是适用于小跨度桥梁的处理方法，通过设置橡胶垫片来吸收桥梁的伸缩变形。
12. 高分子材料伸缩缝处理方法是一种新型的伸缩缝设计，通过使用高分子材料来制造伸缩缝部件，具有较好的耐候性和耐老化性。
13. 金属伸缩缝盖板是伸缩缝处理方法中的一种，通过设置金属盖板来保护伸缩缝，延长其使用寿命。
14. 伸缩缝布条是一种常用的处理方法，通过在伸缩缝中设置布条来填充伸缩缝，以适应桥梁的伸缩变形。
15. 水泥砂浆伸缩缝是传统的伸缩缝处理方法之一，通过在桥梁伸缩缝中填充水泥砂浆来固定和保护伸缩缝。
16. 伸缩缝封闭装置是一种用于处理桥梁伸缩缝的方法，通过设置封闭装置来保护伸缩缝，防止外部杂物进入。
桥梁伸缩缝做法
桥梁伸缩缝做法
桥梁伸缩缝做法如下：
1. 伸缩缝装置在浇筑混凝土前一定要报请监理工程师进行检查验收，浇筑混凝土全过都要有监理旁站，看预埋筋与主梁钢筋连接是否牢固、与型梁与两侧路面标高是否平顺，模板是否牢固、严密，模板内是否洁净，槽内是否干净，为防止混凝土进入型钢内侧沟槽内，在异型钢上面用胶布封好，当所有工序检查合格后，再进行混凝土施工。
2. 如果先摊铺路面后安装伸缩缝，在摊铺路面之前，必须先清理预留间隙并嵌填泡沫板，再用砂袋及级配砂袋填实槽口。
填的标高以控制沥青不会污染预埋钢筋为宜。
3. 桥梁伸缩缝的切缝、清槽按预留槽口宽度用切缝机进行切缝。
切缝时应注意切口完好，无啃边现像，并及时清除槽内沥青砼及填料，凿毛槽口内表面。
安装时，检查槽内预埋钢筋是否裂缝或折断，否则采取补救措施，应保证预埋钢筋与伸缩缝隙的锚环牢固焊接，如果发现钢梁变形或间距不一致时应进行修整。
安装时伸缝缝中心线与实际预留缝中心线要重合，并缓缓放入槽内，偏差不得超过设计允许范围，并根据纵横坡和标高调整，其钢梁顶面比相邻沥青砼路面低1—2mm，不得超过路面标高。
4. 应注意立模、浇砼模板密封，特别注意伸缩缝浇砼后的养生。
按照以上步骤操作后，即可完成桥梁伸缩缝的施工。
桥梁伸缩缝的施工方法及病害防治措施
桥梁伸缩缝的施工方法及病害防治措施一、公路桥梁伸缩缝的作用及分类1.1桥梁伸缩缝的作用由于桥梁处于室外，在动荷、温度、混凝土的收缩和徐变作用下，梁体产生位移，位移过大时就会影响行车舒适和安全。
为了调节桥梁上部结构之间的位移和联接，需设置伸缩缝。
但是设计不当，安装质量低劣，和缺乏科学的及时养护，伸缩缝处就会跳车，这是目前国内常见的病害，并且越来越突出。
桥梁伸缩缝处出现破坏、下沉、错台，在车俩通过时对桥梁产生跳动冲击，产生附加荷载，影响行车舒适性，严重时产生安全事故。
为了消除台阶、跳车等现象，我国已经采用许多行之有效的办法，其中桥梁伸缩缝的安装是一项极为重要的项目，施工缺陷是不容忽视的。
1．2桥梁伸缩缝分为以下五大类：钢制支承式、组合剪切式（板式）、模数支承式、对接式及无缝式伸缩缝。
二、公路桥梁伸缩缝的施工技术2.1施工准备在施工前，熟悉相关施工图纸和伸缩缝安装操作规程，检查异型边梁的平整度、顺直度和缝体间隙；根据工程的实际情况必须配备足够的机械设备、小型机具，而且跳板必须质量坚固以使过往的施工车辆能顺利通过，同时配齐配足防止污染路面的帆布、塑料布和养护用的塑料薄膜、草苫子等，以保证施工顺利进行。
2.2、切缝在施工前根据施工设计图纸放样，使用切割机据缝，注意对据缝线以外路面的保护，防止污染，并保证切缝切口完好。
2.3 开槽用风镐开槽，应将槽内混凝土及杂物清除干净，尤其是梁端间隙内的杂物,并理顺、调直槽内预埋筋，如发现预埋筋数量不足，应打膨胀螺栓，补足预埋钢筋，并请业主代表、监理人员共同验收、确保伸缩缝的质量。
2.4安装2.4.1伸缩装置安装前，检查伸缩缝预埋筋的锚固宽度。
一般按50cm设置为宜，桥台上易采用背墙的宽度为宜，这样即加强伸缩缝装置的稳定，又方便了桥面板的施工；用高压水枪清除伸缩缝槽内杂物，并检查其是否干净，对型钢进行平整度检查，在安装过程中，检测伸缩缝型钢顺直度及平整度，平整度控制在2mm以内，顺直度控制在3mm以内，顶面与路面高差控制在2mm以内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁伸缩缝大全多组式桥梁伸缩缝多组式桥梁伸缩缝由边梁、中梁、支承横梁、位移控制箱、承压支座、压紧支座、锚固构件和密封橡胶带组成，每组位移均为0-80mm，根据桥梁实际位移量要求确定组数，目前最大位移量可达1200mm。
多组式伸缩缝采用异型钢材高度仅50MM，结构简单，安装方便，具有明显的安全性、舒适性和耐久性。
适用于桥面铺装层厚高度等于或大于80mm 的各种梁既方便旧桥伸缩装置更换，又可供新桥修建时选用。
多组式桥梁伸缩缝产品特点1. 伸缩缝坚固可靠：其伸缩缝的边梁及中梁采用16Mn 钢轧制而成，能承受大流量、大吨位车辆的垂直荷载与水平冲击。
其锚固构件同梁体、桥台的预埋钢筋焊接牢固，能将车辆荷载可靠地传递至墩台，结构合理、坚固耐用，适用于设计荷载汽—超20，挂—120之桥梁。
2. 本伸缩缝具有伸缩灵敏的特点：本装置多组缝的位移控制系统由橡胶弹簧、四氟承压支座等弹性元件或斜向支承构件组成，各组位移均匀，伸缩摩阻力小。
3. 桥面平顺、行车舒适：本伸缩缝装置既能保证梁体的自由伸缩位移，又能使桥面接缝形成一个平顺整体，行车平稳舒适。
4. 止水防蚀：嵌装于每组钢梁沟槽内的氯丁橡胶密封条。
按桥宽整条加工，具良好的弹性变形与防水防尘功能；能有效保护伸缩装置内部构件及梁底支座免受浸蚀。
5•移位量大，选择便利：本装置位移量按模数设计制造，由80至1200mm。
桥梁设计建设部门可根据桥梁上部构造实际伸缩量自由选定。
多组式桥梁伸缩缝施工安装步骤1 、施工单位一定要按照设计图纸提供的尺寸，在梁端（或板端）与梁端，梁端与桥台处预留安装伸缩装置的预留槽，并按图纸要求预埋好锚固钢筋，锚固筋应与梁端或桥台有可靠的锚联，如主筋需焊接时，应满足桥梁施工规范的有关规定。
2、工厂组装好的多组式桥梁伸缩缝一般由工厂运往工地。
在运输过程中，因受运输长度限制，或因其它原因需要工地拼接时，应在生产厂指导下施工。
当伸缩装置需在工地存放时，应垫离地面至地至少30cm，并且不得露天存放。
3、伸缩缝装置上桥之前，必须首先检查施工完成后的主梁（或板）两端缝间隙量与设计值是否一致，预埋的锚固钢筋或构件位置是否准确。
4、伸缩装置吊装就位前，应将预留槽内混凝土打毛，清扫干净。
安装时伸缩装置的内中心线与桥梁中心线相重合，偏差最大不能超过10mm，并使其顶面标高与设计标高吻合，然后将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧最好同时焊牢。
5、完成上述工序后，安装必要模板，近设计图纸的要求，在混凝土预留槽内浇筑大于C30的环氧树脂混凝土。
浇筑混凝土时应采取必要的措施，振捣密实，并防止混凝土渗入MZL 型伸缩装置位移控制箱内，并不允许将混凝土溅填在密封橡胶带缝中及表面上，如果发生此现象应立即清除，然后进行很好养护。
也可采用大于等于C50 高强混凝土填充捣实。
6、在铺装前，多组式桥梁伸缩缝应加盖临时保护措施，避免撞击及直接承受车辆荷载。
桥面铺装完成后在桥面上不应有凝隙出现。
道路桥梁伸缩缝装置道路桥梁伸缩缝装置是桥梁构造中的重要组成部分。
在气温变化、混凝土收缩、活载作用、桥梁墩台的沉降及徐变等因素影响下，桥跨结构会产生变形，从而使梁端产生位移。
为适用这种位移并保持桥上行驶车辆的平顺性， 必须在桥面的两端之间以及梁端与桥台背墙之间设 置横向伸缩缝。
桥梁伸缩缝一旦损坏，就会导致跳车、噪音、漏水、影响行车安全及缩短桥 梁使用寿命。
而桥梁施工缝的质量与施工过程中的质量控制有很大的关系。
道路桥梁伸缩缝装置的种类（一）钢板式伸缩缝。
钢板式伸缩缝有两种形式：一是锌铁皮 U 型伸缩缝，其多用于人行 道上，造价低，施工方便； 二是搭接板式伸缩缝， 其有一定的强度， 可以承受较大车轮荷载， 但耐久性、行驶性、吸震性很差。
（二）填塞式伸缩缝。
这种伸缩缝的伸缩量较小，约为 0-25mm ，其所使用的材料多为油毛 毡和沥青， 这种伸缩缝施工工艺简单，造价低，一般多见于小跨径旧桥。
该伸缩缝在热涨时 填充物会被挤出， 而冷缩时挤出的填料又不能复原， 并且由于防水性会由于砂石杂物占据缝 隙而受到破坏，同时会造成板体钢筋锈蚀。
使用年限较短。
（三）土工布伸缩缝。
土工布伸缩缝是锌铁皮 U 型伸缩缝的改良型，具备经济性、施工简 易性及行车舒适性等优点，理论上讲优于其他类型的伸缩缝。
（四） 板式橡胶伸缩缝。
由于橡胶材料的密易性和吸震性， 使得其防水性能和减少噪声的性 能较好， 同时由于其施工工艺简单、 伸缩量可以满足一般大桥的需要， 因此板式橡胶伸缩缝 的适用范围较为广泛。
道路桥梁伸缩缝装置施工质量控制的方法 正因为道路桥梁伸缩缝装置质量对于桥梁整体结构会产生较大的影响， 因此，在道路桥梁伸 缩缝装置施工过程中必须加强管理，保证道路桥梁伸缩缝装置的质量。
1. 在材料选择上要合理选择道路桥梁伸缩缝装置。
刚度和质量是道路桥梁伸缩缝装置选择 首要考虑的因素。
此外， 还应考虑以下几种因素： 能够满足上部结构梁与梁之间和梁与台之 间的位移； 能够保证车辆行驶平稳、 舒畅；能够防止雨水和垃圾渗入； 能够抵抗机械磨损和 碰撞，经久耐用。
2. 加强道路桥梁伸缩缝装置施工过程控制。
在桥梁施工中，应注意与伸缩缝安装有关的预 埋、预留，做到安装准确，焊接牢固；安装最好选择在气温偏低时进行；安装前要彻底清理 桥端缝隙中的杂物， 槽口清理尺寸要够， 冲洗要干净。
要注意焊接顺序，焊接长度应满足规 范要求；应采用快凝高强膨胀混凝土， 可以抵消锚固混凝土形成强度过程中产生的收缩裂缝， 提高混凝土抗振抗渗的密实度； 混凝土浇筑应连续进行， 小功率振捣密实， 混凝土浇筑后覆 盖洒水养护 7 天达到强度后再开放交通XF 单组式桥梁伸缩缝XF 单组式桥梁伸缩缝结构特点与功能XF 单组式桥梁伸缩装置是适用于设计荷载为汽超 20 挂超 120 级的直桥、 桥等公路和城市桥梁。
产品由钢质边梁、 鸟形橡胶密封条和锚固构件组成。
差等因素引起位移时， 机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。
作用。
行驶车辆的冲击力， 通过边梁和焊接的锚固构件传递到桥梁结构中。
于伸缩量0〜80mm 的桥梁。
鸟形橡胶密封条主要材料1、鸟形橡胶密封条根据桥宽，整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。
适应桥梁梁端 水平、横向、竖向变形，伸缩阻力极小。
2、钢质边梁采用16Mn 精轧而成，锚固板及 ①16锚固筋具有良好的机械性能。
作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。
XF 单组式桥梁伸缩缝安装XF 型伸缩缝是在工厂制造并组装，若整条伸缩缝超长不能运输或工程需分段施工时，需 在现场焊接弯桥、斜桥、 坡 在桥梁梁体因温 起到防水防尘 该型伸缩缝适用后，再组装橡胶密封条。
1、在浇筑拟安装伸缩缝的梁体、桥台时，在端部预留符合安装尺寸的槽口，推荐尺寸见安装图。
2、设置预埋钢筋，预埋深度不小于50cm ，并与梁体、桥台内结构钢筋接一体，间距尺寸为20cm ，并和伸缩缝锚固件保持一致。
3、梁端间隙应不小于梁体伸长量，在预制、现浇或吊装时由桥梁工程师根据当地气温确定。
4、根据安装时气温调节伸缩缝定位尺寸“ J值”5、用发泡塑料板嵌入梁端间隙内，其上部与伸缩缝钢梁内侧密合，尽量达到密封，防止浇筑混凝土时出现漏浆、空洞等现象。
6、伸缩缝吊装就位，检查其中心线与梁端缝隙中心线是否重合，其顶面与路面标高是否一致，及时进行调整。
7、将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿①12以上水平钢筋，用铁丝扎紧或焊实，使之构成一体。
8、立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。
9、用胶粘纸带或木板封闭伸缩缝顶面缝口，在槽口部位浇筑50 号混凝土，用插入式振动棒，充分振捣密实。
10、抹平混凝土过渡段表面。
用直尺检查伸缩顶面、过渡段，应尽量与路面平顺。
做好混凝土养护后方可通车。
伸缩缝装置位移量伸缩缝装置位移量，简称伸缩量，伸缩缝装置位移量的确定是设计图纸生成过程中比较重要的一部分，伸缩缝装置位移量直接影响到今后桥梁使用寿命，及桥梁性能实现。
伸缩缝装置位移量的影响因素因素一：温度变化是影响桥梁伸缩缝的伸缩量之重要因素温度变化是影响伸缩量的主要因素。
由于我国幅员广大，温差悬殊、变差幅度各地不一，兹推荐下列数据供设计参考使用。
由于温度使桥梁内部温度分布不均匀会引起大跨径桥梁端部产生角变位，一般跨径比值较小，可不予考虑；大跨径桥梁，设计时应予考虑。
因素二；混凝土的徐变和收缩如果桥梁的钢筋混凝土桥及预应力混凝土桥需考虑其徐变及收缩。
徐变量按梁在预应力作用下的弹性变形乘以徐变系数42求得。
收缩量以温度下降20C来换算。
应当考虑安装时混凝土的徐变和收缩已完成的部分，为此应将全部徐变和收缩量乘以折减系数?。
下列? 值供设计时参考。
徐变的龄期是以施加预应力后的时间计算，收缩是以浇筑混凝土以后到安装时的全部龄期计算，设置伸缩装置后施加的预应力需另加。
因素三：各种荷重所引起的桥梁挠度活载、恒载等会使桥梁端部发生角变位，而使伸缩装置产生垂直、水平及角变位。
如果梁比较高，且伴有振动的情况，应格外注意。
由于加宽桥面而要设置纵向伸缩装置时，由于跨中挠度较大，还应注意在振动时变位随时间变化的相位差。
因素四：地震影响使构造物发生变位地震对伸缩装置的变位影响比较复杂，目前还难以把握，在设计伸缩装置时一般不予考虑；但如有可靠资料能算出地震对桥梁墩台的下沉、回转、水平移动及倾斜量时，在设计时给以考虑当然更好。
因素五：纵坡对变位的影响纵坡较大的桥，通常施工时把活动支座作成水平的，因而在支座位移时在路面产生了一个垂直差(△ d)，其值为水平位移乘以纵坡(tg B,)在变位较小的情况下可不予考虑，但对组合钢桥变位大且纵坡也大的情况下，设计伸缩装置的形式就应认真对待。
因素六：斜桥及曲线桥的变位斜桥及曲线桥在发生支承移动方向的变位△L时，便有在桥端线方向的变位△S及垂直于桥端线方向的变位厶d:△d = △L sin 0 △S = A L cos 0式中：0倾斜角；△ L-伸缩量。
把沿支座移动方向的位移△L称作伸缩缝，把垂直于桥梁线的位移△d称作梁端伸缩缝。
由于平行于桥端线厶S的位移而使伸缩装置在平面上受扭，产生剪应力，在设计时必须注意。
同时，还应注意支座的约束条件及墩台形式的不同所产生的影响。
伸缩缝装置位移量计算公式：温度变化引起的伸长量厶e : △ e=ka(tmax-t in)L 温度变化引起的收缩量△ S1 :S1=k(tin-tmin)L(2)混凝土收缩引起的收缩量△S2：A S2=ktsL(3)混凝土徐变引起的收缩量△S3: △ S3=k(c p* $ * 3 1/Ec)L(4总伸缩量△: △ = △ e+J S1+A S2+ △ S3) (5)计算公式⑴、(2)、(3)、(4)中：k――系数，基本伸缩量以外的因素引起的伸缩量即额外伸缩量，在此按基本伸缩量的10%加以考虑，故k=1.1 ;a―― 1.0 X0-5混凝土的线膨胀系数(按摄氏度计);tmax ――计算最高温度，C；tin 预定的安装温度，C；L ――上部构造变形的区间长度，mm;tmin ――计算最低温度，C；ts――收缩等待温度，ts按相当于降温5〜10C考虑，取ts=1O C；d p预应力引起的平均轴向应力， d p=15MPa$ ――变系数取按龄期60d计)；3 1 ―-变、收缩随混凝土龄期增长而递减的系数，设预制到安装期不超过三个月，取31=0.4Ec——混凝土弹性模量，取Ec=3 X104MPa。
