原油管线通球清管及问题分析

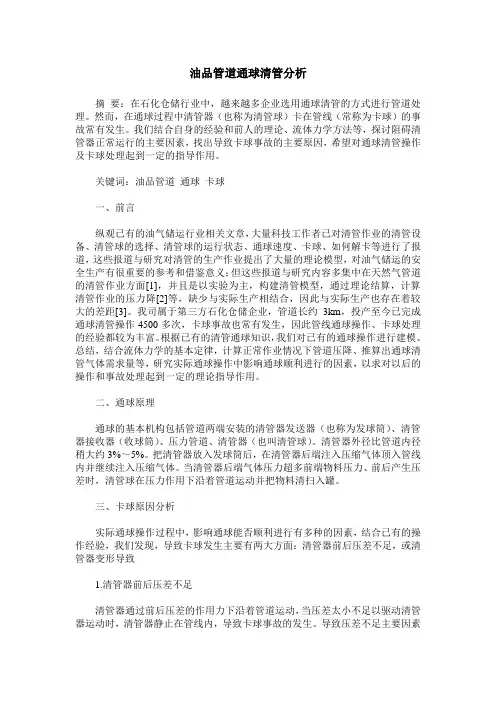

油品管道通球清管分析
油品管道通球清管分析摘要：在石化仓储行业中，越来越多企业选用通球清管的方式进行管道处理。
然而，在通球过程中清管器（也称为清管球）卡在管线（常称为卡球）的事故常有发生。
我们结合自身的经验和前人的理论、流体力学方法等，探讨阻碍清管器正常运行的主要因素，找出导致卡球事故的主要原因，希望对通球清管操作及卡球处理起到一定的指导作用。
关键词：油品管道通球卡球一、前言纵观已有的油气储运行业相关文章，大量科技工作者已对清管作业的清管设备、清管球的选择、清管球的运行状态、通球速度、卡球、如何解卡等进行了报道，这些报道与研究对清管的生产作业提出了大量的理论模型，对油气储运的安全生产有很重要的参考和借鉴意义；但这些报道与研究内容多集中在天然气管道的清管作业方面[1]，并且是以实验为主，构建清管模型，通过理论结算，计算清管作业的压力降[2]等，缺少与实际生产相结合，因此与实际生产也存在着较大的差距[3]。
我司属于第三方石化仓储企业，管道长约3km，投产至今已完成通球清管操作4500多次，卡球事故也常有发生，因此管线通球操作、卡球处理的经验都较为丰富。
根据已有的清管通球知识，我们对已有的通球操作进行建模、总结，结合流体力学的基本定律，计算正常作业情况下管道压降、推算出通球清管气体需求量等，研究实际通球操作中影响通球顺利进行的因素，以求对以后的操作和事故处理起到一定的理论指导作用。
二、通球原理通球的基本机构包括管道两端安装的清管器发送器（也称为发球筒）、清管器接收器（收球筒）、压力管道、清管器（也叫清管球）。
清管器外径比管道内径稍大约3%～5%。
把清管器放入发球筒后，在清管器后端注入压缩气体顶入管线内并继续注入压缩气体。
当清管器后端气体压力超多前端物料压力、前后产生压差时，清管球在压力作用下沿着管道运动并把物料清扫入罐。
三、卡球原因分析实际通球操作过程中，影响通球能否顺利进行有多种的因素，结合已有的操作经验，我们发现，导致卡球发生主要有两大方面：清管器前后压差不足，或清管器变形导致1.清管器前后压差不足清管器通过前后压差的作用力下沿着管道运动，当压差太小不足以驱动清管器运动时，清管器静止在管线内，导致卡球事故的发生。

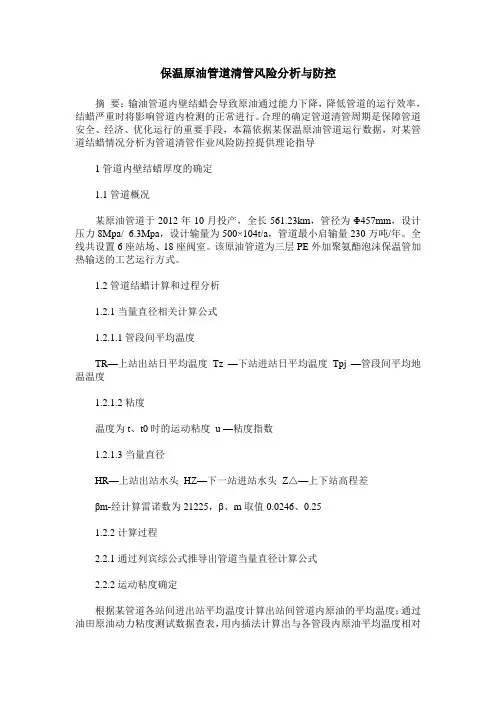

保温原油管道清管风险分析与防控
保温原油管道清管风险分析与防控摘要：输油管道内壁结蜡会导致原油通过能力下降，降低管道的运行效率，结蜡严重时将影响管道内检测的正常进行。
合理的确定管道清管周期是保障管道安全、经济、优化运行的重要手段，本篇依据某保温原油管道运行数据，对某管道结蜡情况分析为管道清管作业风险防控提供理论指导1管道内壁结蜡厚度的确定1.1管道概况某原油管道于2012年10月投产，全长561.23km，管径为Φ457mm，设计压力8Mpa/ 6.3Mpa，设计输量为500×104t/a，管道最小启输量230万吨/年。
全线共设置6座站场、18座阀室。
该原油管道为三层PE外加聚氨酯泡沫保温管加热输送的工艺运行方式。
1.2管道结蜡计算和过程分析1.2.1当量直径相关计算公式1.2.1.1管段间平均温度TR—上站出站日平均温度Tz —下站进站日平均温度Tpj —管段间平均地温温度1.2.1.2粘度温度为t、t0时的运动粘度u —粘度指数1.2.1.3当量直径HR—上站出站水头HZ—下一站进站水头Z△—上下站高程差βm-经计算雷诺数为21225，β、m取值0.0246、0.251.2.2计算过程2.2.1通过列宾综公式推导出管道当量直径计算公式2.2.2运动粘度确定根据某管道各站间进出站平均温度计算出站间管道内原油的平均温度；通过油田原油动力粘度测试数据查表，用内插法计算出与各管段内原油平均温度相对应动力粘度，利用粘度计算公式计算出对应的运动粘度。
2.2.3流态判别依据实际的管道内径、运动粘度计算出雷诺数Re=21225，属于水力光滑区确定β、m取值分别为0.0246、0.25。
2.2.4确定管道各站间的水头根据各站进出站压力计算沿线各点的水头2.2.5统一单位将流量、高程、管道实长等基础数据带入当量直径计算公式，计算结蜡厚度。
1.2.3计算结果1.2.3.1以2013年3月22日运行数据为例，由于当日前后10天内运行工况平稳，1号站、3号站、5号站加热炉运行，因此选取了1号站至3号站；3号站至5号站；5号站至6号站三段作为站间距进行了计算。
文昌油田长输变径海底管线通球清管实例
文昌油田长输变径海底管线通球清管实例
近日，文昌油田长输变径海底管线进行了一次通球清管作业，成
功地解决了管道内的积水和沉淀物问题，保证了管道的安全高效运行。
据了解，该管线是文昌油田海底输油管道的一部分，长达10公里，直径为10英寸，承载着油田的原油运输任务。
由于管道内的沉积物过多，不仅会影响油田的产出效率，还可能引起管道阻塞和安全事故。
因此，清理管道内的沉淀物是十分必要的。
为了达到清理管道的目的，专业的清管人员在海底将球阀打开，
通过高压液体将球从管道的一端送入到另一端，从而将管道内的积水
和沉积物冲刷干净。
通过不断循环操作，清管人员将球往返送入管道
多次，直到清理干净为止。
此次通球清管作业在经过专业人员的认真操作后顺利完成，取得
了圆满成功。
该管线的通畅程度得到极大的提高，保证了油田的正常
运行，同时也为其他海底管道的清理提供了宝贵的参考。
通过这次通球清管作业，我们不仅看到了管道清理工作的必要性，也体现了科学、严谨的作业态度。
未来，我们将进一步加强管道清理
的管理工作，确保海底管道的安全、可靠地运行，为我国能源产业的
可持续发展做出更大的贡献。
油田管长输管线通球清管技术要求
油田管长输管线通球清管技术要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!油田管长输管线通球清管技术要求引言随着石油工业的发展和油田开采的深入，长输管线的通球清管技术日益成为石油生产过程中的关键环节。

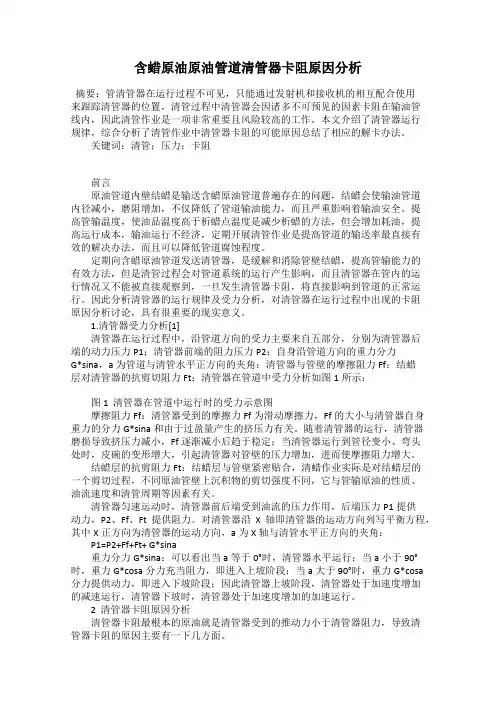

含蜡原油原油管道清管器卡阻原因分析
摘要：管清管器在运行过程不可见，只能通过发射机和接收机的相互配合使用来跟踪清管器的位置，清管过程中清管器会因诸多不可预见的因素卡阻在输油管线内，因此清管作业是一项非常重要且风险较高的工作。本文介绍了清管器运行规律，综合分析了清管作业中清管器卡阻的可能原因总结了相应的解卡办法。
3.1通过接收器判断清管器位置
目前在清管作业过程中，大多数的清管器都带有发讯器和接收器，当清管器卡阻时，可以通过接收器来判断清管器位置，但是，由于目前所用信号接收器抗干扰能力较差，而且当管线埋深超过3米就无法准确接收到信号，加之清管器上安装的信号发射器的电池电量有限，随着时间的推移，导致无法确定清管器的位置，因此需要用多种方法来综合判断清管器位置。
定期向含蜡原油管道发送清管器，是缓解和消除管壁结蜡，提高管输能力的有效方法，但是清管过程会对管道系统的运行产生影响，而且清管器在管内的运行情况又不能被直接观察到，一旦发生清管器卡阻，将直接影响到管道的正常运行。因此分析清管器的运行规律及受力分析，对清管器在运行过程中出现的卡阻原因分析讨论，具有很重要的现实意义。
关键词：清管；压力；卡阻
前言
原油管道内壁结蜡是输送含蜡原油管道普遍存在的问题，结蜡会使输油管道内径减小，磨阻增加，不仅降低了管道输油能力，而且严重影响着输油安全。提高管输温度，使油品温度高于析蜡点温度是减少析蜡的方法，但会增加耗油，提高运行成本，输油运行不经济，定期开展清管作业是提高管道的输送率最直接有效的解决办法，而且可以降低管道腐蚀程度。
3.2通过排量和时间计算清管器位置
清管器在发生卡阻时，压力、流量会急剧变化发生变化，记录参数变化时间。
根据Q=VπD2/4得，V=4Q/（πD 2），又S=VT，得：S=4QT/（πD 2），通过计算可以判断清管器的大体位置，但是由于清管器在上坡，下坡过程中不会是匀速运行，因此该公式只能辅助判断清管器位置。

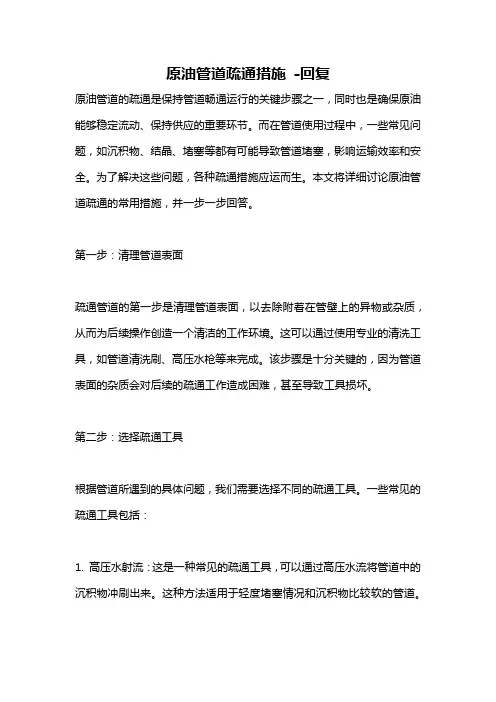

原油管道疏通措施 -回复
