石材试验检测标准
石材试验检测标准

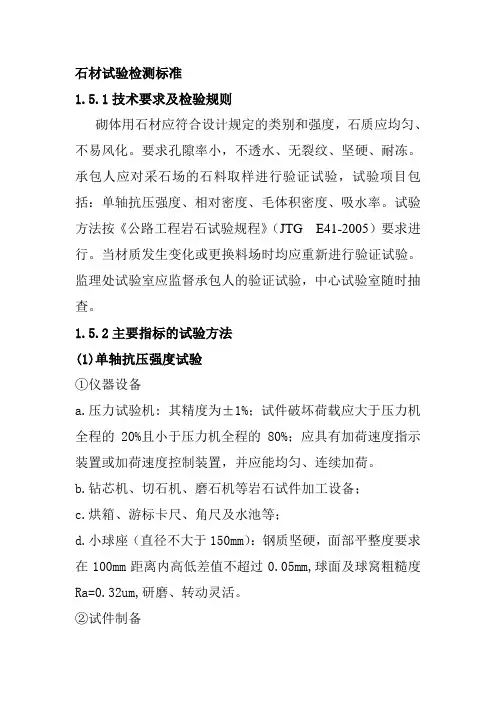

石材试验检测标准1.5.1技术要求及检验规则砌体用石材应符合设计规定的类别和强度，石质应均匀、不易风化。
要求孔隙率小，不透水、无裂纹、坚硬、耐冻。
承包人应对采石场的石料取样进行验证试验，试验项目包括：单轴抗压强度、相对密度、毛体积密度、吸水率。
试验方法按《公路工程岩石试验规程》（JTG E41-2005）要求进行。
当材质发生变化或更换料场时均应重新进行验证试验。
监理处试验室应监督承包人的验证试验，中心试验室随时抽查。
1.5.2主要指标的试验方法(1)单轴抗压强度试验①仪器设备a.压力试验机: 其精度为±1%；试件破坏荷载应大于压力机全程的20%且小于压力机全程的80%；应具有加荷速度指示装置或加荷速度控制装置，并应能均匀、连续加荷。
b.钻芯机、切石机、磨石机等岩石试件加工设备；c.烘箱、游标卡尺、角尺及水池等；d.小球座（直径不大于150mm）：钢质坚硬，面部平整度要求在100mm距离内高低差值不超过0.05mm,球面及球窝粗糙度Ra=0.32um,研磨、转动灵活。
②试件制备a.建筑地基的岩石试验，采用圆柱体作为标准试件，直径为50mm±2mm、高径比为2：1。
每组试件共6个。
b.桥梁工程用的石料试验，采用立方体试件，边长70mm±2mm。
每组试件共6个。
c.路面工程用石料试验，采用圆柱体或立方体试件，其直径或边长和高均为50mm±2mm。
每组试件共6个。
有显著层理的岩石，分别沿平行和垂直层理方向各取试件6个。
试件上、下端面应平行和磨平，试件端面的平面度公差应小于0.05mm,端面对于试件轴线垂直度偏差不应超过0.250。
③试验步骤a.用游标卡尺量取试件尺寸（精确到0.1mm）,对立方体试件在顶面和底面上各量取其边长,以各个面上相互平行的两个边长的算术平均值计算其承压面积;对于圆柱体试件在顶面和底面分别测量两个相互正交的直径,并以其各自的算术平均值分别计算底面和顶面的面积,取其顶面和底面面积的算术平均值作为计算抗压强度所用的截面积。
石质量标准及检验方法标准
石质量标准及检验方法标准
石材是一种常见的建筑材料，其质量标准及检验方法对于保障建筑质量和安全
具有重要意义。
本文将对石质量标准及检验方法进行详细介绍，希望能够为相关行业提供参考和指导。
首先，石材的质量标准主要包括外观质量、物理性能和化学性能三个方面。
外
观质量包括石材的色泽、纹理、表面平整度等，这些指标直接影响到石材的美观度和装饰效果。
物理性能包括石材的抗压强度、抗弯强度、吸水率等，这些指标直接关系到石材的使用寿命和安全性。
化学性能包括石材的耐酸碱性、耐候性等，这些指标直接关系到石材在特定环境下的稳定性和耐久性。
其次，针对石材的质量标准，我们需要建立相应的检验方法。
对于外观质量的
检验，可以采用目测和比对样品等方法进行。
对于物理性能和化学性能的检验，则需要借助一些专业设备和试验方法，比如抗压强度可以通过万能试验机进行测定，吸水率可以通过称重法进行测定，耐酸碱性可以通过酸碱试验进行测定等。
此外，石材的质量标准和检验方法还需要考虑到不同种类和用途的石材的特殊性。
比如大理石、花岗岩、板岩等不同种类的石材，其质量标准和检验方法可能会有所不同；另外，地面石材、墙面石材、雕刻石材等不同用途的石材，其质量标准和检验方法也会有所差异。
总的来说，石质量标准及检验方法的制定和执行对于保障建筑质量和安全至关
重要。
只有建立科学合理的质量标准和检验方法，才能够有效地防范石材质量问题，确保建筑的安全稳定。
希望本文所介绍的内容能够对相关行业有所帮助，也希望相关行业能够加强对石质量标准及检验方法的重视，共同推动建筑行业的发展和进步。
石材的质量标准及检验方法
石材的质量标准及检验方法石材是一种广泛应用于建筑、雕塑和装饰等领域的常见材料，其质量的好坏对于其使用效果和寿命具有重要影响。
因此，制定石材的质量标准和进行相应的检验方法就显得尤为重要。
石材的质量标准主要涵盖以下几个方面：1. 外观质量：包括石材的形状、表面光洁度、色彩和纹理等方面的要求。
一般来说，石材表面应平整光洁，无明显的裂纹和色差，纹理应美观丰富。
2. 物理性能：包括石材的硬度、密度、吸水性和耐磨性等方面的要求。
硬度和密度是衡量石材抗压强度和耐久性的重要指标，一般来说，硬度越大、密度越高的石材越耐磨、耐压。
3. 化学性能：主要指石材的化学成分和耐候性等方面的要求。
石材中的化学成分会影响其耐酸碱性和耐候性，一般来说，石材的化学成分应稳定，能够在室外环境中长期使用而不发生明显的变化和损坏。
4. 强度性能：包括石材的抗压、抗弯和抗冻融性等方面的要求。
一般来说，石材的抗压和抗弯强度应满足相应的标准，以确保其能够承受相应的荷载和力学变形。
同时，石材还应具备较好的抗冻融性能，能够在寒冷地区或者频繁发生冻融循环的地区使用而不受损坏。
对于石材的质量标准，一般可以参考国家或行业标准进行制定。
例如，中国的石材标准主要由《建筑用石材标准》（GB/T 18601-2001）和《石材建筑幕墙技术规范》（JGJ/T 236-2010）等标准组成。
这些标准详细规定了石材的各项性能指标和检测方法，有力地保障了石材的质量和可靠性。
对于石材的检验方法，主要包括以下几个方面：1. 外观检验：通过目测石材的外观质量，如表面平整度、色彩和纹理等，来判断石材是否符合要求。
同时，还可以使用放大镜等设备进行细微的观察和检验。
2. 物理性能检验：包括硬度、密度、吸水性和耐磨性等指标的测试。
其中，硬度可以通过划痕测试、压痕测试等方法进行测定；密度可以通过称重法和浸水法进行测定；吸水性可以通过浸水后称重法进行测定；耐磨性可以通过磨损实验仪进行测定。
天然石材的质量标准与检测方法
外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。
外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。
在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。
缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。
由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。
协议板尽量要大一些，要充分显示该品种的色调花纹。
协议板应同时让有关各方各持一块，以便统一标准，避免不必要的纠纷发生。
镜面光泽度光泽度对于镜面板材是一个非常重要的指标。
光泽度指饰面板材表面对可见光的反射程度。
在石材标准中，光泽度被称为镜面光泽度。
现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。
镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。
标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。
因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。
新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。
现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。
优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。
该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。
目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。
天然石材试验方法 第8部分：用均匀静态压差检测石材挂装系统结构强度试验-最新国标

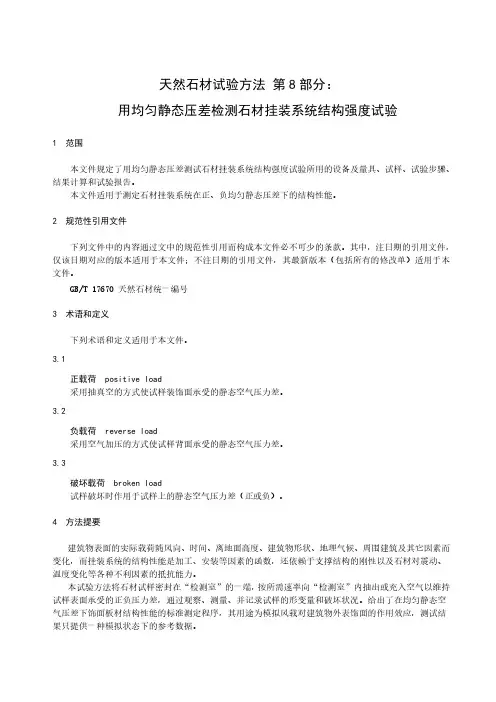

天然石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验1 范围本文件规定了用均匀静态压差测试石材挂装系统结构强度试验所用的设备及量具、试样、试验步骤、结果计算和试验报告。
本文件适用于测定石材挂装系统在正、负均匀静态压差下的结构性能。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17670 天然石材统一编号3 术语和定义下列术语和定义适用于本文件。
3.1正载荷 positive load采用抽真空的方式使试样装饰面承受的静态空气压力差。
3.2负载荷 reverse load采用空气加压的方式使试样背面承受的静态空气压力差。
3.3破坏载荷 broken load试样破坏时作用于试样上的静态空气压力差（正或负）。
4 方法提要建筑物表面的实际载荷随风向、时间、离地面高度、建筑物形状、地理气候、周围建筑及其它因素而变化，而挂装系统的结构性能是加工、安装等因素的函数，还依赖于支撑结构的刚性以及石材对震动、温度变化等各种不利因素的抵抗能力。
本试验方法将石材试样密封在“检测室”的一端，按所需速率向“检测室”内抽出或充入空气以维持试样表面承受的正负压力差，通过观察、测量、并记录试样的形变量和破坏状况。
给出了在均匀静态空气压差下饰面板材结构性能的标准测定程序，其用途为模拟风载对建筑物外表饰面的作用效应，测试结果只提供一种模拟状态下的参考数据。
5 设备及量具5.1 检测室任何能够完成本试验的仪器设备或装置，应满足以下要求：可安装挂件系统和试样并带有一个开口的箱体，示意图见图1。
箱体与试样间应可进行密封，箱体和试样安装架在试验载荷下不应产生变形。
在检测室内应至少安装一个测量室内静态压力的装置，确保其读数不受室内空气流动的影响。
箱体上还应用有试样安装完毕后进行观察调整的通道。
岩、石材检测标准规范
砂石、石材材料检测深圳市集四海（检测）科技有限公司国内权威检测机构一、岩石岩石-测试标准•检测项目、检测结果、单值、平均值（标准：JTG E41-2005 ）•含水率ω（％）：6.6 、2.9 、3.9 、2.8 、2.6 、3.8 、3.8•密度ρt ：2.51 、2.48 、2.46 、2.48 、2.52 、2.50 、2.49•毛体积密度：•天然密度ρ0 ：2.50 、2.46 、2.45 、2.47 、2.50 、2.48 、2.48•干密度ρd ：2.48 、2.44 、2.44 、2.45 、2.48 、2.46 、2.46•饱和密度ρs ：2.52 、2.49 、2.47 、2.50 、2.54 、2.52 、2.51•吸水性试验：•吸水率ωa（％）：4.6 、4.2 、4.3 、4.7 、4.5 、4.8 、4.5•饱和吸水率ωsa （％）：7.2 、8.1 、7.7 、7.2 、7.8 、6.7 、7.4•饱水系数KW ：0.64 、0.52 、0.56 、0.65 、0.58 、0.72 、0.61•单轴抗压强度：•饱和状态RW ：121.55 、142.01 、123.79 、133.62 、125.29 、132.06 、129.4 •抗冻性试验：•质量损失率L（％）：3.2 、3.3 、3.5 、3.1 、3.2 、3.6 、3.3•冻融后吸水率ω’sa（％）：5.2 、4.9 、5.4 、5.2 、5.0 、5.1 、5.1•冻融系数Kf ：0.78 、0.76 、0.79 、0.80 、0.74 、0.75 、0.77。
二、工程用集料检测的项目1. 工程用集料检测的项目包括：颗粒级配分析、细度模数，含泥量、泥块含量，吸水率、含水率，表观密度，堆积密度、空隙率，云母含量，有机物含量，轻物质含量，氯离子含量，硫化物及硫酸盐含量，岩石抗压强度，岩石抗冻性，岩石毛体积密度，针片状颗粒总含量，压碎指标值，坚固性，砂中石粉含量，砂中贝壳含量，砂当量，磨耗试验，磨光值，软弱颗粒含量，碱活性试验（快速法，砂浆长度法）。
石材试验
石材试验作业指导书1、依据标准1.1 GB/T19766-2005《天然大理石建筑板材》1.2 GB/T18601-2009《天然花岗岩建筑板材》1.3 JC/T79-2001《天然大理石建筑板材》1.4 GB/T9966.1-2001《天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法》1.5 GB/T9966.2~2001《天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法》1.6 GB/T9966.3-2001《天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法》1.7 JC830.1-2005《干挂饰面石材及其金属挂件第1部分：干挂饰面石材》1.8JC205-1992《天然花岗岩建筑板材》2、组批原则：同一品种、类别、等级、同一供货商石材为一批。
3、适用范围：适用于建筑装饰用天然大理石板材、天然花岗岩板材，建筑干挂饰面石材。
4、试验项目及试验方法4.1试验项目4.1.1干燥、水饱和弯曲强度4.1.2体积密度、吸水率4.1.3干燥、水饱和压缩强度4.1.4抗冻系数4.1.5平面度4.1.6剪切强度4.2试验方法4.2.1干燥、水饱和弯曲强度试验方法4.2.1.1设备及量具a.试验机：示值相对误差不超过±1%，试验破坏的荷载在设备示值的20%~90%范围内。
b.游标卡尺：读数值为0.10mm.。
c.万能角度尺：精度为2′。
d.干燥箱：温度可控在105±2℃。
4.2.1.2试样a.试样厚度（H）可按实际情况确定。
当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68时宽度为1.5H。
试样长度为10×H+50mm。
长度尺寸偏差为±1 mm，宽度、厚度尺寸偏差±0.3 mm。
b.试样上应标明层里方向。
c.试样两个受力面应平整且平行。
正面与侧面夹角应为90±0.5℃。
d.试样不得有裂纹、缺棱和缺角。
花岗岩石材检测标准最新
花岗岩石材检测标准最新
花岗岩是一种常见的石材，广泛用于建筑、装饰、雕刻等领域。
为了
保证花岗岩石材的质量和安全性，检测标准是必不可少的。
下面将介绍一
些最新的花岗岩石材检测标准。
该标准是我国针对天然石材制定的一项重要规范，其中包括了大理石、花岗岩等石材的检测要求。
涉及到了石材的物理性能、化学性能、抗冻融性、耐磨性、抗滑性、耐酸碱性等方面的指标。
2. ASTM C615-18《Standard Specification for Granite Dimension Stone》
该标准是美国材料和试验协会（American Society for Testing and Materials，ASTM）发布的花岗岩石材检测标准。
其中规定了花岗岩石材
的物理性能、化学性能、石材的外观和质量要求等方面的指标。
3. EN 1468-2024《Natural stone products - Slabs for cladding - Requirements》
4.JISA1124-1-1987《印刷用花岗岩的规定》
这是日本国家标准制定机构（Japanese Industrial Standards，JIS）发布的用于印刷行业的花岗岩石材规范。
主要涉及到石材的颜色、塑性变
形率、光泽度等方面的要求。
这只是一部分最新的花岗岩石材检测标准，随着科技的进步和人们对
石材的要求不断提高，相关标准也在不断更新和完善。
在实际检测过程中，还需要根据具体情况选择适用的标准来进行检测。
天然石材检测标准
天然石材检测标准一、外观质量1.天然石材的表面应光滑、平整，无明显的缺陷和瑕疵。
2.石材的颜色应均匀，无明显色差和斑点。
3.石材的纹理应清晰、自然，无扭曲、变形等现象。
4.石材的边缘应整齐，无缺角、破损等现象。
二、尺寸偏差1.天然石材的尺寸应符合设计要求，偏差应在允许范围内。
2.石材的厚度、宽度和长度应符合规格要求，允许偏差为±1mm、±2mm和±3mm。
3.石材的平面度和角度应符合要求，允许偏差为0.5°。
三、放射性物质1.天然石材的放射性物质含量应符合相关标准要求。
2.检测方法应按照国家标准进行，如采用χ射线和γ射线测量。
四、耐久性1.天然石材应具有较好的耐久性，能够经受住自然环境和人为因素的侵蚀。
2.耐久性检测包括耐候性、耐磨性、耐化学腐蚀性等方面。
3.耐候性试验应按照国家标准进行，如模拟实际使用条件进行试验。
4.耐磨性试验应采用标准砂纸对石材表面进行磨损测试。
5.耐化学腐蚀性试验应采用化学试剂对石材进行浸泡或擦拭试验。
五、抗压强度和抗弯强度1.天然石材的抗压强度和抗弯强度应符合相关标准要求。
2.抗压强度测试应采用压力试验机进行，抗弯强度测试应采用弯曲试验机进行。
3.试验过程中应注意加载速度和荷重量的控制。
六、耐磨性1.天然石材的耐磨性应符合相关标准要求。
2.耐磨性测试可采用砂纸摩擦或专用耐磨试验机进行。
3.试验后应对石材表面进行外观检查，并测量其磨损程度。
七、耐候性1.天然石材应具有较好的耐候性，能够经受住自然环境和气候条件的侵蚀。
2.耐候性测试应采用人工加速老化试验或实际使用条件下的自然暴露试验进行。
3.试验后应对石材表面进行外观检查，并对其性能指标进行检测和评估。
八、耐化学腐蚀性1.天然石材应具有较好的耐化学腐蚀性，能够经受住不同化学物质的侵蚀。
2.耐化学腐蚀性测试应采用化学试剂对石材进行浸泡或擦拭试验。
天然大理石检测标准
四、放射性检测。
大理石属于放射性矿石，其放射性水平对人体健康有一定影响，因此需要进行放射性检测。主要包括放射性水平、辐射剂量等方面。放射性水平应符合国家放射性标准；辐射剂量应符合规定的辐射剂量限值。
五、施工性能检测。
施工性能是评定大理石适用性的重要指标，主要包括切割性能、粘结性能、装饰性能等方面。切割性能应通过切割试验来评定；粘结性能应通过粘结试验来评定；装饰性能应通过装饰效果来评定。
二、物理性能检测。
物理性能是评定大理石质量的重要指标，主要包括密度、吸水率、耐磨性、抗压强度等方面。密度应符合规定的密度范围；吸水率应符合规定的吸水率要求；耐磨性应通过磨损测试来评定；抗压强度应符合规定的抗压强度标准。
三、化学成分检测。
大理石的化学成分直接影响其耐久性和稳定性，因此需要进行化学合规定的成分含量范围；酸碱性应符合规定的酸碱性要求。
天然大理石检测标准
天然大理石是一种高档建筑装饰材料，具有独特的纹理和色彩，被广泛应用于室内装饰、地面铺装、雕刻等领域。然而，由于大理石的天然特性，其质量和性能存在一定的差异，因此需要进行严格的检测和评定。本文将介绍天然大理石的检测标准，帮助相关人员更好地了解和掌握大理石的质量标准。
一、外观检测。
外观是大理石质量的首要评定标准之一，主要包括颜色、纹理、亮度、平整度等方面。颜色应均匀，无色差和色斑；纹理应清晰自然，无裂纹和变形；亮度应一致，无光泽不足或过度光泽；平整度应符合规定的平整度要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材试验检测标准
1.5.1技术要求及检验规则
砌体用石材应符合设计规定的类别和强度，石质应均匀、不易风化。
要求孔隙率小，不透水、无裂纹、坚硬、耐冻。
承包人应对采石场的石料取样进行验证试验，试验项目包括：单轴抗压强度、相对密度、毛体积密度、吸水率。
试验方法按《公路工程岩石试验规程》（JTG E41-2005）要求进行。
当材质发生变化或更换料场时均应重新进行验证试验。
监理处试验室应监督承包人的验证试验，中心试验室随时抽查。
1.5.2主要指标的试验方法
(1)单轴抗压强度试验
①仪器设备
a.压力试验机: 其精度为±1%；试件破坏荷载应大于压力机全程的20%且小于压力机全程的80%；应具有加荷速度指示装置或加荷速度控制装置，并应能均匀、连续加荷。
b.钻芯机、切石机、磨石机等岩石试件加工设备；
c.烘箱、游标卡尺、角尺及水池等；
d.小球座（直径不大于150mm）：钢质坚硬，面部平整度要求在100mm距离内高低差值不超过0.05mm,球面及球窝粗糙度Ra=0.32um,研磨、转动灵活。
②试件制备．
a.建筑地基的岩石试验，采用圆柱体作为标准试件，直径为50mm±2mm、高径比为2：1。
每组试件共6个。
b.桥梁工程用的石料试验，采用立方体试件，边长70mm±2mm。
每组试件共6个。
c.路面工程用石料试验，采用圆柱体或立方体试件，其直径或边长和高均为50mm±2mm。
每组试件共6个。
有显著层理的岩石，分别沿平行和垂直层理方向各取试件
6个。
试件上、下端面应平行和磨平，试件端面的平面度公
差应小于0.05mm,端面对于试件轴线垂直度偏差不应超过0。
0.25 ③试验步骤对立方体试件）,a.用游标卡尺量取试件尺寸（精确到0.1mm以各个面上相互平行的两个,在顶面和底
面上各量取其边长对于圆柱体试件在顶面;边长的算术平均
值计算其承压面积并以其各自的算术平,和底面分别测量两
个相互正交的直径取其顶面和底面面积的算均值分别计算
底面和顶面的面积, 术平均值作为计算抗压强度所用的截
面积。
试件的含水状态可根据工程应用部位选择烘干状态、天然b. 状态、饱和状态和冻融循环后状态。
按岩石强度性质，选定合适的压力机。
将试件置于压力机c.的承压板中央，对正上、下承压板，不得偏心。
再将小球座的速率进行加荷0.5MPa/s-1.0MPa/s放在试件的上端面。
以．
直至破坏,记录破坏荷载及加载过程中出现的现象。
抗压试
件试验的最大荷载记录以N为单位，精度1%。
④数据处理
a.岩石的抗压强度按 R=P/A计算，精确至0.01MPa。
（P—2））
A—试件的截面积（mm试件破坏时的荷载（N）；—岩石R0.01。
（K=R/R计算, ，精确至b.软化系数按公式wpdw—岩石烘干状
态下的R）；饱和状态下的单轴抗压强度（MPa d）MPa）单轴
抗压强度（单轴抗压强度试验结果应同时列出每个试件的试
验值及c.同组岩石单轴抗压强度的平均值；有显著层理的岩
石，分别报告垂直与平行层理方向的试件强度的平均值。
计
算值精确 0.1MPa。
至取算术个试件平行测定,d. 软化系数
计算值精确至0.01,3否个值中最大与最小之差不应超过平
均值的20%,平均值;3个值的平3并在4个试件中取接近的
则,应另取第4个试件, 个值全部给出。
同时在报告中将4
均值作为试验结果,(2)吸水率试验①试件制备个，每组试
件至少3试件尺寸应符合单轴抗压强度试件要求，个。
岩
石组织不均匀者，每组试件不少于500的烘箱内烘至恒重，烘
干时C105～110C②将试件放入温度0±C20，取出至于干燥器
内冷却至室温（24h～12h间一般为
0。
后同)C），称其质量，精确至0.01g(2和③将称量后的试件置于盛水容器内，先注水至试件的1/2以利试件内空气
20mm，3/4处，6h后将水加至高出试件顶面 48h。
逸出。
试
件全部被水眼没后再自由吸水④取出浸水试件，用湿纱布擦
去试件表面水分，立即称其质量。
试验结果精确至计算吸
水率，0.01%-m）/m×100mω⑤用=（1a；）m-烘干至恒量时的试件质量（g）-（ω岩石吸水率（%；a））-m吸水至恒量时试件质量（g1个试件试验结果的平均值作为测定3⑥组织均匀的试件，取个试件试验结果的平均值作为测5值；组织不均匀的，则取定值。
并同时列出每一个试件的试验结果。
