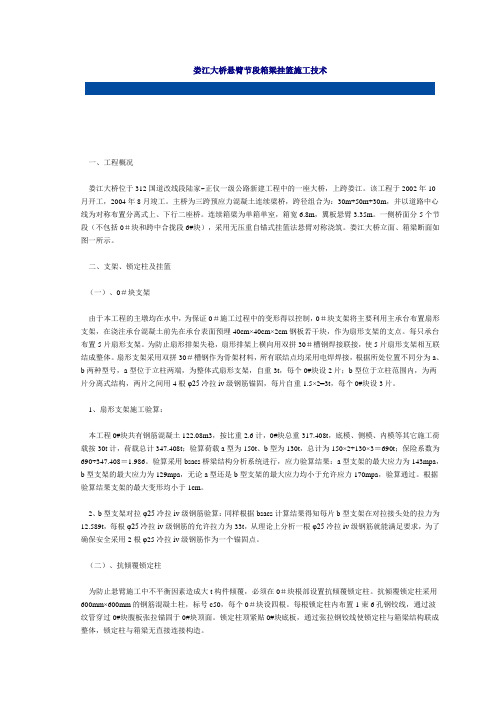

娄江大桥悬臂节段箱梁挂篮施工技术
娄江大桥悬臂节段箱梁挂篮施工技术一、工程概况娄江大桥位于312国道改线段陆家~正仪一级公路新建工程中的一座大桥，上跨娄江。
该工程于2002年10月开工，2004年8月竣工。
主桥为三跨预应力混凝土连续梁桥，跨径组合为：30m+50m+30m，并以道路中心线为对称布置分离式上、下行二座桥。
连续箱梁为单箱单室，箱宽6.8m，翼板悬臂3.35m。
一侧桥面分5个节段（不包括0＃块和跨中合拢段6#块），采用无压重自锚式挂篮法悬臂对称浇筑。
娄江大桥立面、箱梁断面如图一所示。
二、支架、锁定柱及挂篮（一）、0＃块支架由于本工程的主墩均在水中，为保证0＃施工过程中的变形得以控制，0＃块支架将主要利用主承台布置扇形支架，在浇注承台混凝土前先在承台表面预埋40cm×40cm×2cm钢板若干块，作为扇形支架的支点。
每只承台布置5片扇形支架。
为防止扇形排架失稳，扇形排架上横向用双拼30＃槽钢焊接联接，使5片扇形支架相互联结成整体。
扇形支架采用双拼30＃槽钢作为骨架材料，所有联结点均采用电焊焊接，根据所处位置不同分为a、b两种型号，a型位于立柱两端，为整体式扇形支架，自重3t，每个0#块设2片；b型位于立柱范围内，为两片分离式结构，两片之间用4根φ25冷拉iv级钢筋锚固，每片自重1.5×2=3t，每个0#块设3片。
1、扇形支架施工验算：本工程0#块共有钢筋混凝土122.08m3，按比重2.6计，0#块总重317.408t，底模、侧模、内模等其它施工荷载按30t计，荷载总计347.408t；验算荷载a型为150t、b型为130t，总计为150×2+130×3＝690t；保险系数为690÷347.408＝1.986。
验算采用bsacs桥梁结构分析系统进行，应力验算结果：a型支架的最大应力为143mpa，b型支架的最大应力为129mpa，无论a型还是b型支架的最大应力均小于允许应力170mpa，验算通过。
版大桥连续箱梁挂蓝悬臂现浇施工方案
版大桥连续箱梁挂蓝悬臂现浇施工方案桥梁是交通运输领域中非常重要的基础设施，其建设需要经过详细的规划和施工方案的制定。
本文将详细介绍一种版大桥连续箱梁挂蓝悬臂现浇施工方案。
首先，要对版大桥进行详细的设计和规划，包括确定桥梁的位置、长度、跨度等参数。
然后，进行工程准备工作，包括地基处理、设备和材料的准备等。
接下来，根据设计要求制定施工工序计划。
在进行悬臂段的施工前，需要先进行桥墩的建设。
桥墩是支撑桥梁的重要构件，需要按照设计图纸进行施工，包括桥墩的混凝土浇筑和钢筋安装等工作。
接下来，进行悬臂箱梁的制作和安装。
首先，按照设计要求制作好箱梁模板，然后将模板固定在支架上。
然后，进行钢筋的加工和安装，包括纵向钢筋和横向钢筋的安装。
接着，进行混凝土的浇筑和养护工作。
在悬臂施工过程中，为了提高工作效率和安全性，可以采用挂篮悬浇技术。
挂篮悬浇技术是一种常用的桥梁悬臂施工方法，它可以减少人工操作，提高施工效率，降低施工风险。
具体的施工步骤如下：首先，根据设计要求进行挂篮的悬挂和定位工作。
然后，将混凝土和其他施工材料通过吊车运送到挂篮位置。
接着，进行混凝土的浇筑工作，确保浇筑的混凝土均匀且密实。
同时，要严格控制混凝土的坍落度和施工质量。
在进行挂篮悬臂施工时，需要注意以下几点：首先，要确保悬臂箱梁的稳定性，在施工过程中对悬挂部位进行加固和稳定；其次，要确保挂篮的承载能力和稳定性，避免超载和倾斜；另外，要注意施工现场的安全，设置警示标志和安全措施，避免人员和设备受到伤害。
在进行连续箱梁挂蓝悬臂现浇施工时，还需要进行质量控制和验收工作。
施工期间需要进行监测和测试，确保施工质量符合要求。
施工完成后，还需要进行验收工作，包括结构的安全性、质量和技术指标的检查。
总之，版大桥连续箱梁挂蓝悬臂现浇施工方案需要经过详细的设计和规划。
在施工过程中，需要注意施工质量和安全，采取相应的措施，确保施工顺利进行。
通过以上的施工方案，可以高效地完成版大桥的建设，为交通运输提供更好的设施。

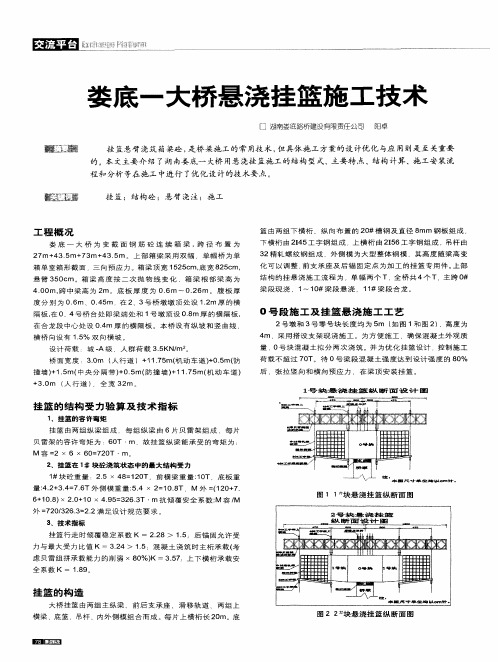

娄底一大桥悬浇挂篮施工技术
０号 段 施 工 及 挂 篮 悬 浇 施 工 工 艺
２ 墩 和 ３ 零号 块 长 度 均 为 ５ （ 图 １和 图 ２ ．高 度 为 号 号 ｍ 如 ）
４ｍ
，
ቤተ መጻሕፍቲ ባይዱ
在合 龙段 中心 处 设 ０４ 厚 的 横 隔 板 。本 桥 设 有 纵 坡 和 竖 曲线 ， ｍ
横桥 向设 有 １５％ 双 向横 坡 。 ． 设 计 荷 载 ：城 － 级 ，人 群 荷 载 ３．ＫＮ／ 。 Ａ ５ ｍ
２ ｍ＋ ３ ５ ７ ｍ＋ ３ ５ 。 上 部 箱 梁 采 用 双 幅 ，单 幅 桥 为单 ７ ４ ． ｍ＋ ３ ４ ． ｍ
箱 单 室箱 形 截 面 三 向 预 应 力 。箱 梁 顶 宽 １ ２ ｃ 底 宽 ８ ５ｃ ５ ５ ｍ， ２ ｍ，
悬臂 ３ ０ ｍ 。箱 梁 高 度 按 二 次 抛 物 线 变 化 ，箱 梁 根 部 梁 高 为 ５ ｃ
３ 、技术指标
图 １ 块 悬 浇 挂 篮 纵 断 面 图 １
２号 块 悬 浇 挂 囊篆 纵 疆 设 计 圈 眵｝
挂篮 行 走 时倾 覆 稳 定 系数 Ｋ ＝ ２ ２ ． ８＞ １５；后 锚 固 允许 受 ．
力 与最 大 受 力 比值 Ｋ 一 ３２ ．４＞ １５：混 凝 土 浇 筑 时 主桁 承 载 （ ． 考
下 横 桁 由 ２４ １５工字 钢 组 成 ， 横 桁 由 ２ ５ 工 字 钢 组 成 吊杆 由 上 １６
３ 精 轧 螺 纹 钢 组 成 ，外 侧 模 为 大 型 整 体 钢 模 ．其 高 度 随 梁 高 变 ２
化 可 以调 整 ， 支 承 座 及 后 锚 固 定 点 为 加 工 的挂 篮 专 用件 。 前 上部 结 构 的 挂 悬 浇 施 工 流 程 为 ，单 幅 两个 Ｔ．全 桥 共 ４个 Ｔ 主 跨 Ｏ ＃ 梁 段 现 浇 １ １ 群梁 段 悬 浇 ．１ 撑梁 段 合 龙 。 ～ ０ １
