电业安全工作规程发电厂和变电站电气部分
电业安全工作规程(发电厂和变电所电气部分)
一、填空1.《电力安全工作规程》规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。
2.断路器是指能关合、承载开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流(包括短路电流)的开关设备。
3.隔离开关是指在分位置时，触头间有符合规定要求绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流的开关设备。
4.电气设备分为高压和低压两种：低（电）压用于配电的交流系统中1000V及其以下的电压等级。
5.运用中的电气设备是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
6.从事电气作业的工作人员应掌握触电急救等救护法。
7.经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并指定专人检查、补充或更换。
8.作业人员应被告知其作业现场存在的危险因素和防范措施。
9.在发现直接危及人身安全的紧急情况时，现场负责人有权停止作业并组织人员撤离作业现场。
10.在同一电气连接部分依次在几个工作地点转移工作时，工作负责人应向工作人员交待带电范围、安全措施和注意事项。
11.在电气设备上工作，应有停电、验电、装设接地线、悬挂标示牌和装设遮栏(围栏)等保证安全的技术措施。
12.在电气设备上工作，保证安全的技术措施由运行人员或有操作资格的人员执行。
13.停电设备的各端应有明显的断开点，或应有能反映设备运行状态的电气和机械等指示，不应在只经断路器断开电源的设备上工作。
14.直接验电应使用相应电压等级的验电器在设备的接地处逐相验电。
15.验电前，验电器应先在有电设备上确证验电器良好。
16.在恶劣气象条件时，对户外设备及其他无法直接验电的设备，可间接验电。
17.330 kV及以上的电气设备可采用间接验电方法进行验电。
18.高压验电应戴绝缘手套，人体与被验电设备的距离应符合安规的安全距离要求。
19.装设接地线不宜单人进行。
人体不应碰触未接地的导线。
电力安全工作规程(发电厂和变电站电气部分)GB26860-2011
(发电厂和变电站电气部分)
GB26860-2011
电力安全工作规程
(发电厂和变电站电气部分)
1 范围**
规定了电力生产单位以及在电力工作场 工作人员的基本电气安全要求
适用于具有66kV及以上电压等级设施的发电企业所有
运用中的电气设备及其相关场所 ；具有35kV及以上电压等 级设施的输电、变电和配电企业所有运用中的电气设备及 相关场所 ；具有220kV及以上电压等级设施的用电单位运 中的电气设备及其相关场所 。
除5.7.2条情况外，只有在同一停电系统的所有工 作票都已终结，并得到值班调度员或运行值班员 的许可指令后，方可合闸送电
电力安全工作规程
(发电厂和变电站电气部分)
6 安全技术措施
一般要求：
在电气设备上工作，应有停电、验电、装设接地 线、悬挂标示牌和装设遮栏（围栏）等保证安全 的技术措施 在电气设备上工作，保证安全的技术措施由运行人 员或有操作资格的人员执行 工作中所使用的绝缘安全工器具应满足附录E的要 求
检修工作结束以前，若需将设备试加工作电压， 应按 下列条件进行： a) 全体工作人员撤离工作地点； b) 收回该系统的所有工作票，拆除临时遮栏、接地线 和标示 牌，恢复常设遮栏； c) 应在工作负责人和运行人员全面检查无误后，由运行人员进 行加压试验。
电力安全工作规程
(发电厂和变电站电气部分)
5.7 工作间断、转移和终结**
电力安全工作规程
(发电厂和变电站电气部分)
5.4 工作票所列人员的安全责任**
工作负责人 （监护人）：
正确、安全地组织工作
确认工作票所列安全措施正确、完备，符合 现场实际条件，必要时予以补充
工作前向工作班全体成员告知危险点，督促、监 护工作班成员执行现场安全措施和技术措施
变电站与发电厂安全工作规程
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）国家电网公司发布关于印发《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》的通知国家电网安监［2005］83号公司系统各区域公司，省（自治区、直辖市）电力公司，有关直属单位：为适应电网生产技术进步和管理体制变化的要求，加强电力生产现场的安全管理，国家电网公司在电力行业标准DL 408—1991《电业安全工作规程（发电厂和变电所电气部分）》、DL 409—1991《电业安全工作规程（电力线路部分）》的基础上，制定了《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》，现予印发，自2005年3月1日起在公司系统内试行。
试行中有何问题，请及时告国家电网公司安全监察部。
附件：1.《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》2.《国家电网公司电力安全工作规程（电力线路部分）》国家电网公司（印）二○○五年二月十七日目录1 总则 (1)2 高压设备工作的基本要求 (3)2.1 一般安全要求 (3)2.2 高压设备的巡视 (4)2.3 倒闸操作 (5)2.4 高压设备上工作 (9)3 保证安全的组织措施 (10)3.1 电气设备上安全工作的组织措施 (10)3.2 工作票制度 (10)3.3 工作许可制度 (16)3.4 工作监护制度 (16)3.5 工作间断、转移和终结制度 (17)4 保证安全的技术措施 (19)4.1 电气设备上安全工作的技术措施 (19)4.2 停电 (19)4.3 验电 (21)4.4 接地 (21)4.5 悬挂标示牌和装设遮栏（围栏） (23)5 线路作业时变电站和发电厂的安全措施 (25)6 带电作业 (26)6.1 一般规定 (26)6.2 一般安全技术措施 (28)6.3 等电位作业 (29)6.4 带电断、接引线 (31)6.5 带电短接设备 (33)6.6 带电水冲洗 (33)6.7 带电清扫机械作业 (35)6.8 感应电压防护 (36)6.9 高架绝缘斗臂车作业 (36)6.10 保护间隙 (37)6.11 带电检测绝缘子 (37)6.12 低压带电作业 (38)6.13 带电作业工具的保管、使用和试验 (39)7 发电机、同期调相机和高压电动机的检修、维护工作 (42)8 在六氟化硫电气设备上的工作 (45)9 在停电的低压配电装置和低压导线上的工作 (47)10 二次系统上的工作 (48)11 电气试验 (52)11.1 高压试验 (52)11.2 使用携带型仪器的测量工作 (54)11.3 使用钳形电流表的测量工作 (54)11.4 使用兆欧表测量绝缘的工作 (55)12 电力电缆工作 (56)12.1 电力电缆工作的基本要求 (56)12.2 电力电缆作业时的安全措施 (56)13 一般安全措施 (59)附录 (62)附录A 变电站（发电厂）倒闸操作票格式 (62)附录B 变电站（发电厂）第一种工作票格式 (63)附录C 电力电缆第一种工作票格式 (67)附录D 变电站（发电厂）第二种工作票格式 (72)附录E 电力电缆第二种工作票格式 (74)附录F 变电站（发电厂）带电作业工作票格式 (76)附录G 变电站（发电厂）事故应急抢修单格式 (78)附录H 二次工作安全措施票格式 (80)附录I 标示牌式样 (81)附录J 绝缘安全工器具试验项目、周期和要求 (83)附录K 带电作业高架绝缘斗臂车电气试验标准表 (87)附录L 登高工器具试验标准表 (90)附录M 紧急救护法 (91)1 总则1.1 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。
电业安全工作规程变电站和发电厂电气部分
电业安全工作规程变电站和发电厂电气部分电力工业是现代社会发展的重要产业之一，基础设施包括变电站和发电厂等设施的电气部分的安全工作十分重要。
变电站和发电厂的电气部分存在着一定的危险，如果不采取必要的措施，将会造成灾难性的后果。
因此，制定电业安全工作规程是必要的，以确保变电站和发电厂的电气设备的安全运行。
一、变电站电气部分的安全防范1.随时与电力局保持联系变电站是通过电力局控制的，因此，与电力局保持联系是十分重要的。
如果变电站发生故障，需要立即与电力局联系并报告，以便电力局采取必要的措施来处理。
2.严格遵从规定变电站的电气设备在操作上要严格遵从规定，操作人员要经过培训，熟悉操作流程和规定，确保操作的正确性。
如果操作不正确，就会引发电气事故。
3.撤除异常设备变电站的电气设备会出现异常情况，如果出现了故障，要第一时间采取措施撤除异常设备。
在此情况下，要遵照规定，防止发生电气事故。
4.做好防电击保护工作电气设备操作时，应遵循“先停电，再接地，确保安全”的操作原则，避免出现电击事故。
操作人员要正确识别接线错误，及时对准备接地设备做好接地。
5.防潮处理变电站作为电气设备存放的地方，环境干燥是非常重要的。
变电站中存放的电气设备一般情况下不得受潮，如果有发现设备受潮，应及时予以处理。
另外，要做好仪表的防护措施，不能受潮。
二、发电厂电气部分的安全防范1.安装集中式控制系统发电厂的电气设备维护、操作和排查是从集中的控制室进行的。
安装一个集中式控制系统可以有效的减少人员在设备繁杂的设备间移动的时间，将工作干系集中到一个地方，可以有效的提高工作效率。
2.做好整体规划发电厂的电气设备要综合考虑，需要做好整体规划。
应根据电气设备的特点，合理的确定电气设备的管理与维护流程，确保设备完好、稳定运行。
3.进行定期检查要对发电厂的电气设备进行定期检查，发现问题要及时修复。
定期检查可以帮助维护电气设备健康状态，防止自然老化和意外损伤引起的设备故障。

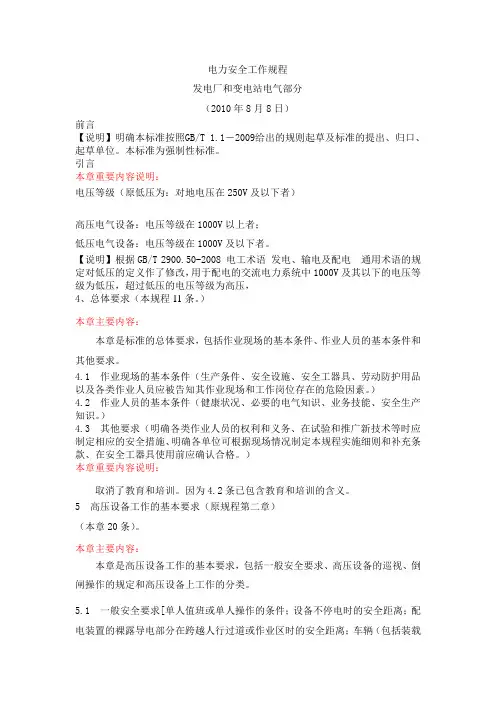

电力安全工作规程
电力安全工作规程发电厂和变电站电气部分（2010年8月8日）前言【说明】明确本标准按照GB/T 1.1－2009给出的规则起草及标准的提出、归口、起草单位。
本标准为强制性标准。
引言本章重要内容说明：电压等级（原低压为：对地电压在250V及以下者）高压电气设备：电压等级在1000V以上者；低压电气设备：电压等级在1000V及以下者。
【说明】根据GB/T 2900.50-2008 电工术语发电、输电及配电通用术语的规定对低压的定义作了修改，用于配电的交流电力系统中1000V及其以下的电压等级为低压，超过低压的电压等级为高压，4、总体要求（本规程11条。
）本章主要内容：本章是标准的总体要求，包括作业现场的基本条件、作业人员的基本条件和其他要求。
4.1 作业现场的基本条件（生产条件、安全设施、安全工器具、劳动防护用品以及各类作业人员应被告知其作业现场和工作岗位存在的危险因素。
）4.2 作业人员的基本条件（健康状况、必要的电气知识、业务技能、安全生产知识。
）4.3 其他要求（明确各类作业人员的权利和义务、在试验和推广新技术等时应制定相应的安全措施、明确各单位可根据现场情况制定本规程实施细则和补充条款、在安全工器具使用前应确认合格。
）本章重要内容说明：取消了教育和培训。
因为4.2条已包含教育和培训的含义。
5 高压设备工作的基本要求（原规程第二章）（本章20条）。
本章主要内容：本章是高压设备工作的基本要求，包括一般安全要求、高压设备的巡视、倒闸操作的规定和高压设备上工作的分类。
5.1 一般安全要求[单人值班或单人操作的条件；设备不停电时的安全距离；配电装置的裸露导电部分在跨越人行过道或作业区时的安全距离；车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离；待用间隔的管理；、组合电器备用孔封闭的规定；中性点接地系统的中性点应视作带电体]。
5.2 高压设备的巡视（对“巡视”提出有关安全要求）5.3 倒闸操作[倒闸操作的一般要求，如，使用规范的调度术语和设备双重名称等；倒闸操作的分类；如，监护操作、单人操作、检修人员操作；操作票的填写要求；倒闸操作的基本条件；倒闸操作的基本要求；解除闭锁装置及解锁工具（钥匙）的管理要求；电气设备操作后的位置检查；相关操作的安全要求；换流站操作的规定；操作票（包括计算机生成的操作票）的使用要求]。
电力安全工作规程发电厂和变电站电气部分
GB26860-2011电力安全工作规程发电厂和变电站电气部分2011-07-29发布2012-06-01实施本标准的第5章和7.3.4为推荐性，其余为强制性。
1范围本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。
本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。
其他电力企业和用电单位也可参考使用。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.20—1994电工术语高压开关设备(IEC60050(IEV):1994,NEQ)GB/T2900.50—2008电工术语发电、输电及配电通用术语(IEC60050-601-1985,MOD)3术语和定义GB/T2900.20-1994、GB/T2900.50—2008界定的以及下列术语和定义适用于本文件。
3.1发电厂〔站〕electricalgeneratingstation由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。
〔GB/T2900.50-2008，定义2.3中的601-03-01〕3.2变电站(电力系统的)substation(ofapowersystem)电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。
通常包括电力系统安全和控制所需的设施(例如保护装置)。
注:根据含有变电站的系统的性质，可在变电站这个词前加上一个前缀来界定。
例如:(一个输电系统的)输电变电站、配电变电站、500kV变电站、10kV变电站。
[GB/T2900.50-2008，定义2.3中的601-03-02]3.3电力线路electricline在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。
电力安全工作规程(发电厂和变电站电气部分)
一、单选题1．依据《电力安全工作规程（发电厂和变电站电气部分）》，工作许可后，工作负责人、专责监护人应向工作班成员交待工作内容和现场（）。
工作班成员履行确认手续后方可开始工作。
A．安全措施B．注意事项C．技术措施D．组织措施答案： a2．依据《电力安全工作规程（发电厂和变电站电气部分）》，在室外高压设备上工作，应在工作地点四周装设遮栏，遮栏出入口要围至临近道路旁边，并设有“（）!”的标示牌。
A．止步、高压危险B．在此工作C．禁止攀登，高压危险D．从此进出答案： d3．依据《电力安全工作规程（发电厂和变电站电气部分）》，监护操作，是指（）监护的操作。
A．有人B．无人C．电话答案： a4．依据《电力安全工作规程（发电厂和变电站电气部分）》，工作人员经医师鉴定，无妨碍工作的病症（体格检查（）每两年一次）。
A．至少B．约C．最多D．必须答案： a5．依据《电力安全工作规程（发电厂和变电站电气部分）》，高压试验现场应装设遮栏，遮栏与试验设备高压部分应有足够的安全距离，向外悬挂“（）!”的标示牌。
A．禁止合闸、有人工作B．止步，高压危险C．禁止攀登、高压危险D．在此工作答案： b6．依据《电力安全工作规程（发电厂和变电站电气部分）》，带电作业时带电断、接空载线路，工作人员应戴（），并采取（）。
A．护目眼镜、防护措施B．手套、消弧措施C．眼镜、隔离措施D．护目眼镜、消弧措施答案： d7．依据《电力安全工作规程（发电厂和变电站电气部分）》，在带电设备周围进行测量工作，（）使用钢卷尺、皮卷尺和.线尺(夹有金属丝者)。
A．可以B．必须C．不应D．应该答案： c8．依据《电力安全工作规程（发电厂和变电站电气部分）》，室外构架上工作，应在工作地点邻近带电部分的横梁上，悬挂“（）!”的标示牌。
A．止步、高压危险B．在此工作C．禁止合闸，有人工作D．从此上下答案： a9．依据《电力安全工作规程（发电厂和变电站电气部分）》，750kV电压等级人员工作中与设备带电部分的安全距离是（）米。
电业安全工作规程变电站和发电厂电气部分
《电业安全工作规程》（变电站和发电厂电气部分）国家电网公司目录1.总则2.高压设备工作的基本要求2.1一般安全要求2.2高压设备的巡视2.3倒闸操作2.4高压设备上工作3.保证安全的组织措施3.1在电气设备上工作，保证安全的组织措施3.2工作票制度3.3工作许可制度3.4工作监护制度3.5工作间断、转移和终结制度4.保证安全的技术措施4.1在电气设备上工作，保证安全的技术措施4.2停电4.3验电4.4 接地4.5悬挂标示牌和装设遮栏（围栏）5. 线路作业时变电站和发电厂的安全措施6.带电作业6.1一般规定6.2一般安全技术措施6.3等电位作业6.4带电断、接引线6.5带电短接设备6.6带电水冲洗6.7带电清扫机械作业6.8 感应电压防护6.9高架绝缘斗臂车作业6.10保护间隙6.11带电检测绝缘子6.12低压带电作业6.13带电作业工具的保管、使用和试验7. 发电机、同期调相机和高压电动机的检修、维护工作8. 在六氟化硫电气设备上的工作9.在停电的低压配电装置和低压导线上的工作10.二次系统上的工作11.电气试验11.1高压试验11.2使用携带型仪器的测量工作11.3 用钳形电流表的测量工作11.4 使用摇表测量绝缘的工作12.电力电缆工作12.1电力电缆工作的基本要求12.2电力电缆作业时的安全措施13.一般安全措施附录1 变电站（发电厂）倒闸操作票格式附录2 变电站（发电厂）第一种工作票格式附录3 电力电缆第一种工作票格式附录4 变电站（发电厂）第二种工作票格式附录5 电力电缆第二种工作票格式变电站（发电厂）工作任务单格式附录6 变电站（发电厂）带电作业工作票格式附录7 变电站（发电厂）事故应急抢修单格式附录8 二次工作安全措施票格式附录9 标示牌式样附录10 绝缘安全工器具试验项目、周期和要求附录11 带电作业高架绝缘斗臂车电气试验标准表附录12 登高工器具试验项目、周期和要求附录13 紧急救护法1 总则1.1 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家法规、法律，结合电力生产的实际，制定本规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电业安全工作规程发电厂和变电站电气部分
电业安全工作规程是为了保障电力系统的安全运行，保护人民群众生
命财产安全而制定的一系列规定。
发电厂和变电站电气部分是电力系
统中最为重要的部分之一，因此必须制定相应的安全工作规程，以确
保其正常运行和安全性。
一、基本要求
1.1 安全第一：所有工作必须以安全为首要考虑，严格执行各项安全措施和操作规程。
1.2 预防为主：加强预防措施，防范各种事故的发生。
1.3 全员参与：所有员工都应该参与到电业安全工作中来，共同维护电力系统的安全运行。
二、操作规程
2.1 进入高压区域前必须戴好个人防护用品，并经过相应的培训和考核。
2.2 在进行高空、深坑、密闭空间等特殊作业时，必须制定详细的操作方案，并由专人负责监督和指导。
2.3 在进行断路器操作时，必须确认相邻设备已经停止运行，并在操作前进行可靠接地。
2.4 在进行绝缘子清洗时，必须先断开电源，并在确认绝缘子干燥后再通电。
2.5 在进行设备检修时，必须先切断电源，并在确认设备安全后再通电。
三、事故处理
3.1 一旦发生事故，必须立即启动应急预案，并采取相应的措施进行处理。
3.2 对于轻微事故，应当及时进行记录和报告，并进行相关的整改措施。
3.3 对于重大事故，应当立即报告上级领导，并采取相应的紧急措施进行处理。
四、安全检查
4.1 定期对设备进行安全检查，发现问题及时排除并整改。
4.2 加强对员工的安全培训和考核，提高员工的安全意识和技能水平。
4.3 建立健全的安全管理制度和监督机制，确保规程得到有效执行。
五、总结
5.1 严格执行电业安全工作规程是保障电力系统安全运行的基础和前提。
5.2 发电厂和变电站电气部分是电力系统中最为重要的部分之一，必须加强管理和监督。
5.3 全员参与、预防为主、安全第一是保障电业安全的基本要求和原则。
