转辙机故障的应急处理程序
转辙机故障处理
浅析ZD-6电动转辙机电路故障处理由于ZD-6 电动转辙设备长期处于室外，受外界影响较大，故障率较高，本文就如何快速地对ZD-6 道岔电路故障快速处理和分析方法进行了探讨。
关键词：转辙机；故障；DBJ；FBJ铁路信号设备是组织指挥列车运行，保证行车安全，传递信息，提高运输效率的重要组成部分[1]。
在6502 电气集中设备中，室外三大件有轨道电路、道岔、信号机，而设备故障常发生在室外[2]。
而今，由于铁路的高速发展，为保证每列列车都能安全、稳定的运行，我们必须拥有较高的技术水平，才能在最短的时间内，迅速分析、判断、处理一些设备故障。
四线制道岔控制电路，从室内分线盘至道岔电缆盒用X1、X2、X3、X4 四根电缆芯线进行连接，分别接在电缆盒1、2、3、5 端子上，其中X1 作定位启动，定位表示共用线。
X2 作反位启动，反位表示共用线，X3 作表示专用线，X4 作启动专用线。
处理道岔故障，最关键的一步，就是在分线盘测量或根据需要用电缆芯线测量有关端子的电压值，根据测量的数据，进行具体的分析判断，确切分清故障在室内，还是在室外，是什么性质的故障。
ZD6 电动转辙机主要分启动电路故障--指道岔不能扳动，其二是表示电路故障--指道岔到位后无表示DBJ或FBJ 不能励磁吸起。
启动电路故障有错线故障或断线故障[3]，错线故障的处理方法：所谓错线故障，就是因配线接错了地方，造成转极继电器错误吸起，错误落下，错误保留等故障现象，错线故障也可显示出断线故障现象，也可呈现出混线故障现象，要具体情况具体分析。
例如：某道岔选路，单操时，原表示灯灭灯电动转辙机不能转动。
（1）在分线盘测试有关端子电压，电压很低，而且表示的指针摆动100 伏左右就回零位。
（2）观察道岔组合的1DQJ 和2DQJ 动作状态，1DQJ↑→2DQJ 转极→1DQJ 立即↓。
（3）从测试和观察到的情况分析，作出如下判断，一是1DQJ 缓放时间小于0.24 秒较多，二是1DQJ-2 线圈虚混，虚断，更换一台使用正常的1DQJ，经单操试验，故障现象相同。
转辙机故障处理流程图
是 说明转辙机本身没问题， 是电缆盒到分线盘之间的 电缆存在短路，和接地不 良的故障
否
说明组合架内部配线有混 线，短路现象，继续甩线
查找，直至找到故障点
说明组合架内部配线有混 线，短路现象，继续甩线
查找，直至找到故障点
说明故障在转辙机内部， 以3#表示回线为固定点， 逐点排查故障，直至找到
检查，找出故障点
查找组合架内部表示电路 故障点
三、扳动后，控制台电流 表指针正常，但道岔无表
示
否
说明室内电路良好，此时 应该根据分线盘测得电压 值的不同，初步判定故障
点
是
从分线盘处甩开X3电缆， 测量与X1、X2间是否有 是 AC110V电压
测量组合架侧面05-15 （16）与05-17是否有
AC110V
故障点
无电压，则说明分线盘到 电缆盒电缆未开路，拆下
损坏芯线，接入备用芯 线，如果备用芯线不足，
则按级上报更换电缆
表示缺口是否达到标准， 如未达标，立即调整
有开路
从分线盘甩开X4电缆，扳 动查看断路器是否断开
否
说明分线盘至组合架之间 存在短路，甩开故障道岔 组合05-18，扳动实验看
断路器是否断开
是
短路故障点在室外（包括 电缆和室外设备）
到达室外断开遮断器（或 者拔下插接器）扳动查看
断路器是否断开
是
测量道岔电缆盒1#（2#） 与3#端子是否有电压
否
否
手摇道岔看电机转子转动情况，正常转动可能是电动转辙 机内部配线短路，或者是电动转辙机本身接地故障，如果
ZD6型电动转辙机常见故障处理流程图 ZD6型电动转辙机常见故障处理流程
ZD6转辙机原理及故障处理
一ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分?由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。
作用：供机车辆从一股道岔转入另一股道。
单动道岔：一组电动机操动一组道岔。
比动道岔:二组电动机操纵二组道岔。
复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成.2、道岔定位位置是如何规定的？（1)双线车站各道岔均以开通直线为定位；（2）单线车站进路道岔由车站两端向不同线路开通的位置为定位；(3）区间道岔以开通正线为定位；（4）引向安全线、避难线的道岔以开通安全线避难线为定位;（5）其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号：从列车到达方向起顺序编号，上行列车进站端为双号,下行端为单号。
从两端进站处顺序向站内编号，尽头线向线路终端编号。
多个场的用百位数字表示在场号码。
4、什么叫电动转辙机及分类？电动转辙机：用电力带动转换道岔的一种设备.分类：四线、三线、五线、六线。
5、电动转辙机组成:电动转辙机组成:电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
（1）怎样进行道岔的密贴调整?调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母,右边不密贴调整袖套，左边的螺母.压力大时螺母往后松,压力小、不密贴时往前紧）用手摇皀摇动转辙机,当尖轨完全靠拢基本轨后,继续摇动轨辙机2.5—3转,道岔完全密贴并已有一定压力,动接点打入静接点内，定、反位密贴,达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10-18mm游间。
（2）表示杆及其缺口的调整先调主杆（即：电动转辙机在伸出位置）,后调副杆（即:电动转辙机在拉入位置）表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨,转辙机在左边，缺口大时,紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）.表示杆副调整，即电动机在完全位置拉入位置（道岔密贴)，先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓,调整两检查块间的缺口距离。

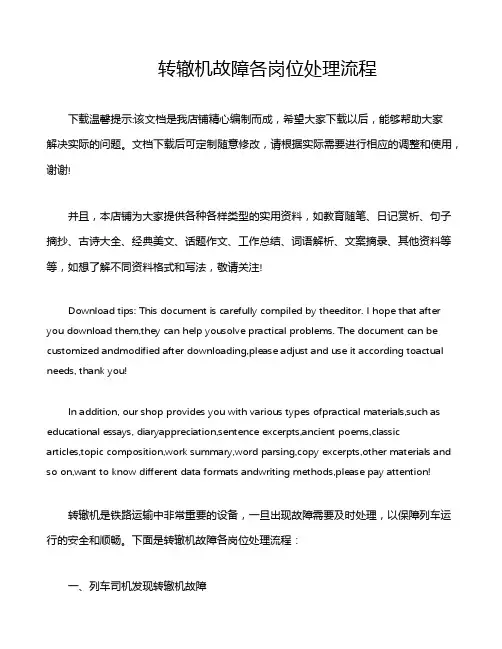

转辙机故障各岗位处理流程
转辙机故障各岗位处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!转辙机是铁路运输中非常重要的设备，一旦出现故障需要及时处理，以保障列车运行的安全和顺畅。
ZD6型转辙机故障分析及处理
摘要一、ZD6转辙机是用以转换道岔的设备，每一道岔设一台转辙机，安装在道岔尖轨处。
它的基本功能是：1.改变道岔的位置，即根据操纵人员意图转于定位或反位；2.正确的反映道岔的位置，即道岔尖轨密贴于基本轨后，才能有相对应的表示；3.道岔转到正确位置后，实行机械锁闭，防止外力转动道岔。
4.道岔被挤或因故在四开位置时，也应及时有报警表示。
5．ZD6型采用内锁闭方式。
ZD6型的道岔附件主要有密贴调整杆、表示连接杆、连接尖轨的方钢和尖端杆以及放松卡、象鼻铁等。
二、主要组成是由：电动机、减速器、摩擦联结器、自动开闭器、主轴、动作杆、表示杆、移位接触器(用于挤岔电路中)、底壳及机盖等部分组成。
关键词：ZD6、转撤机、相混参考文献：车站自动控制：王永信、喻喜平铁道论坛网道岔控制电路故障分析及处理————ＺＤ６型转辙机故障分析及处理ZD6型转辙机故障，从结构上可分为电路故障和机械故障；从电路动作程序上可分为启动电路故障和表示电路故障；从设备位置上可分为室内设备故障和室外设备故障；从故障现象上还可分为道岔不能启动、空转和无表示故障三种故障。
按照道岔电路的动作程序，结合控制台上电流指针摆动、挤岔电流鸣响及道岔位置表示灯的变化进行综合分析，逐步缩小故障范围，稳、准、快地处理好故障。
1. 区分室内外故障道岔控制电路发生故障时，最关键的就是要区分故障点是在室内还是室外，避免来回跑动，耽误处理故障时间。
（1）道岔启动电路的区分道岔不能启动时，应首先看清控制台现象，必要时还应在分线盘处测回路电阻，以准确区分在室内还是在室外。
当道岔启动电路故障时，可单独操纵道岔，道岔原来位置表示灯不灭，说明1DQJ未励磁；道岔原来位置表示灯熄灭，但是松开单操纵按钮时，单操原来位置表示灯油点亮，说明2DQJ不转极。
上述两种故障现象，可判断故障在室内。
当道岔定、反位表示灯均无表示，且发生挤岔报警时，不能单独操纵道岔，应在分线盘有关端子上册启动电路回路电阻，以区分室内、外故障。
S700K电动转辙机的故障处理
S700K电动转辙机的故障处理摘要：S700K型电动转辙机和分动外锁闭道岔以其特有的密贴可靠性及高安全性，给列车的高速运行带来安全保障。
本文重点阐述了S700K型转辙机常见的故障原因分析，以及通过信号集中监测系统及时处置设备故障、隐患的一些基本方法和手段。
关键词：S700K电动转辙机；养护；故障处理一、S700K提速道岔机械故障分析处理1.1机内机械故障的分析与处理1、转辙机不动作→（1）有无三相电输入或缺相，遮断开关板变形（安装造成）→正确输入三相交流电，将变形的开关板调整过来。
（2）配线是否脱落→使配线联接可靠。
（3）插接头（座）插针（套）是否脱落→插牢插针（套）或更换损坏件。
（4）电机是否有卡阻或轴承是否锈蚀严重及电机绕组断路或短路→检查电机传动齿轮，排出卡阻或更换电机。
2、电机转动摩檫连接器打滑，动作杆不能动作→机内外有无卡阻→排除卡阻（堵孔塞、螺丝等）。
3、动作中停止转换→（1）轴承是否锈蚀严重→清除锈斑，排出卡阻；更换新轴承或电动机。
（2）暗锁机构是否脱落，电机齿轮被卡死→取出暗锁机构组及螺丝，重新组装机盖。
4、转换到位后无表示→（1）机内检测杆检测位置是否正确→调整机外长短表示螺母。
（2）叉形接头与鼓形销是否磨损旷量过大（＞1mm）→更换叉形接头衬套或鼓形销。
（3）锁闭块是否卡阻→分解检查排除卡阻。
（4）速动开关组是否有损坏或有异物卡阻→更换开关组，排除卡阻。
（5）TS-1接点组是否异物卡阻→排除卡阻。
5、转换正常但表示时有时无→（1）接点是否虚接，配线是否受损→更换接点或使配线联接可靠。
（2）伸出位置的锁舌是否非正常回缩严重→综合调整道岔减小尖轨反弹力及振动，更换易损件。
（3）速动开关组轴用档圈是否脱落→加装轴用档圈。
（4）TS-1接点组可动接点的“塑料轴套”是否断裂或接点氧化烧损→更换TS-1接点组或擦拭氧化烧损接点。
6、机盖松动→（1）机盖扣封位置是否正确→重新扣封，确认锁钩位置是否正确。
电务道岔转辙机更换应急预案及流程
电务道岔转辙机更换应急预案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电务道岔转辙机更换应急预案及流程一、准备工作阶段1. 材料和工具确定：首先，需要根据实际情况确定更换道岔转辙机所需的材料和工具，包括新的道岔转辙机、螺栓、螺母、润滑油、扳手、起重设备等。
ZYJ7转辙机电路分析及故障处理(1)
ZYJ7转辙机电路分析及故障处理1．ZYJ7转辙机简介2．ZYJ7电路原理3．ZYJ7故障处理信号一分部广佛正线ZYJ7转辙机简介．ZY(J)7 型电动液压转辙机结构主要分：动力机构、转换和锁闭机构、锁闭表示机构等组成。
（广佛线用ZYJ7是单机牵引的内锁闭装置）（1）动力机构即电机、油泵组，作用是将电能变为液压能，主要由油箱盖组、左、右溢流板组、连轴器、油泵支架、电机、惯性轮组、安装底板、油箱磁钢组、油泵、油泵回油管（润滑油）组、溢流回油管组等组成。
AC三相380V电机通过连轴器带动油泵顺时针或逆时针旋转，分别由上、下两侧高压油口输出油液。
油通过门字型左、右油管，分别与空动缸两侧相连，分别给空动缸、主付机油缸。
（2）转换锁闭机构作用是转换并锁闭动作杆在定位或反位位置。
动作杆锁闭后能承受100KN的轴向锁闭力，它主要由油缸、动作杆组、锁闭铁等零件组成。
液压油带动油缸向左或向右动作，带动动作杆左右移动。
油缸上推板将动作杆锁在定或反位位置。
（3）表示锁闭机构正确反应尖轨位置，锁闭杆锁闭后，能承受30KN以上的轴向力。
主要包括接点组、锁（表示杆）闭杆等零部件。
（4）手动安全机构作用是手摇电机扳动道岔时，可靠切断启动电源后，才能够插入手摇把。
且非经人工恢复，不能接通电机启动电源。
（由于ZYJ7是采用液体传动，故受温度变化影响大，温度上升，粘度下降，可能导致泄露）(5) 油路系统工作原理本系统为闭式系统，当电机带油泵逆时针旋转时，油泵从油缸右侧腔吸入油，泵出的油使油缸左腔体积膨胀，油缸（主、付）向左侧移动。
当油缸到位停止动作时，接点系统断开启动电源，接通新的表示电路。
当因故不能到位时，泵从油箱经右边单向阀吸入油，泵出的油经左侧的滤油器和溢流阀回到油箱。
二．ZYJ7电路原理ZYJ7采用交流电的三项新三线电机，标准工作电压为380V，采用6线控制电路。
1.ZYJ7室外电路分析a．右位锁闭状态表示电路示意图右位锁闭状态时，POM4板上R1和R2亮灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
16
2．人工转换道岔的作业程序
车站站务员执行行车值班员的命令手摇道岔时，必须严格 执行一看、二开、三摇、四确认、五加锁、六汇报的“六步 曲”。
一看—看道岔开通位置是否正确，是否需要改变位置。
二开—打开盖孔板及钩锁器的锁，拆下钩锁器。
.
10
（二）转辙机故障的应急处理方法
.
11
（二）转辙机故障的应急处理方法
如果出现图3-12a)中2号道岔定反位均无表示，或图3-12b) 中1,2,3,4号道岔中的一个失去表示的情况，行车调度员只有 命令车站采取道岔人工加锁的方式准备列车折返进路。一般 的程序是行车调度员将LOW控制权下放给相关车站，车站的 行车值班员派遣站务人员到达现场，把故障道岔的电动转辙 机手摇转换到需要的位置并加锁，并对进路上的其他道岔用 LOW单独操纵到需要的位置并单锁，然后再由站务人员通过 手信号指挥列车以RM模式进行折返作业。列车折返完毕后， 司机按照行车调度员的指示恢复正常运行。
的行车值班员派遣站务人员到现场把故障道岔的电动转辙机
手摇转换到定位，并用钩锁器锁闭。进路准备完毕后，由行
车调度员指挥受影响列车的司机以RM模式谨慎驾驶通过故障
区域到达车站上下客后恢复正常行驶。
.
9
（二）转辙机故障的应急处理方法
另一种情况如图3-11 b)所示，列车从车站出发前，前方进 路上的道岔转辙机突发故障，此时行车调度员会命令司机在 站台停车待令，随后将LOW控制权下放给车站，车站的行车 值班员派遣站务人员到现场把故障道岔的电动转辙机手摇转 换到定位，并用钩锁器锁闭。进路准备完毕后，由行车调度 员指挥受影响列车的司机以RM模式从车站发车，通过故障区 域后恢复正常行驶。
.
14
2．人工转换道岔的作业程序
(1)站务员和站台安全员两人携带信号灯／旗、手摇把、道 岔钥匙、钩锁器、扳手、对讲机、无线调度电台、手电筒等 工具，并着荧光衣、戴手套。
(2)下线路前须得到行车调度员允许，人工准备进路必须从 距车站最远的道岔开始，从远到近依次排列。
(3)现场确认道岔，需要转向时应一人操作，一人防护、确 认。操作者用工具按正确程序打开转辙机盖孔板，手摇道岔 ，准备好进路，另一人确认道岔位置正确后加锁。
.
15
2．人工转换道岔的作业程序
(4)确认进路上各道岔的开通位置时，相互用对讲机联络， 同时用手信号显示正确情况。
(5)当上（下）行线路的进路准备妥当并出清线路后，报告 站控室（对讲机工作盲区可由行车调度员中转），再准备下 （上）行线路进路。
(6)值班站长接到进路准备妥当、线路出清的汇报后，立即 做好相应线路的接车或发车准备工作并报告行车调度员。
转辙机是转辙装置的核心和主体，除转辙机本身外，还包 括外锁闭装置和各类杆件、安装装置，它们共同完成道岔的 转换和锁闭。
.
3
（一）转辙机的作用和基本要求
转辙机的作用是： (1)转换道岔的位置，根据需要转换至定位或反位（部分城 市轨道交通运营企业称左位或右位）。 (2)道岔转至所需位置而且密贴后，实现锁闭，防止外力转 换道岔。 (3)正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨 后，给出相应的表示。 (4)道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位 置时，及时给出报警及表示。
.
4
（一）转辙机的作用和基本要求
对转辙机的基本要求是： (1)作为转换装置，应具有足够大的拉力，以带动尖轨作直 线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵 使尖轨回复原位。 (2)作为锁闭装置，当尖轨和基本轨不密贴时，不应进行锁 闭；一旦锁闭，应保证不致因列车通过道岔时的震动而错误 解锁。 (3)作为监督装置，应能正确地反映道岔的状态。 (4）道岔被挤后，在未修复前不应再使道岔转换
.
8
（二）转辙机故障的应急处理方法
(1)站线转辙机故障的处理方法
站线转辙机故障时，行车调度员一般都会要求车站将故障
道岔开通定位并加锁以保证列车在正线的运行。根据道岔和
站台的位置关系又可将处理方法分成两种情况，一种情况如
图3-lla)所示，列车进站前突发转辙机故障，此时行车调度员
会命令司机停车待令，随后将LOW控制权下放给车站，车站
需要注意的是，当道岔失去表示后，道岔与信号机、轨道 电路间的联锁关系也遭到了破坏，此时受影响的信号机无法 开放，以ATO或SM模式运行的接近列车也会自动停车或出现 紧急制动，列车若要在人工对故障道岔加锁后恢复运行，必 须采取切除ATP的人工驾驶运行模式。
.
7
（二）转辙机故障的应急处理方法
行车指挥人员在确认转辙机故障后，应立即命令维修人员 及时抢修，尽快恢复被损坏的道岔设备，最大限度减少设备 故障对运营的影响。根据对运营工作影响的大小和应急处理 方法的不同，一般把转辙机故障的应急处理方法分为站线转 辙机故障应急处理和折返线转辙机故障应急处理两种。
.
12
.
13
（二）转辙机故障的应急处理方法
需要强调的是，在第三轨供电的城市轨道交通线路进行人 工加锁或手摇转换道岔作业时，考虑到作业人员的人身安全 ，必须对第三轨停电并挂地线，这样即增加了人工转换道岔 的时间，又会影响其他区段列车的正常行驶，因此采取措施 前调度员需要权衡利弊综合考虑，避免运营秩序受到过大的 影响。
任务三 转辙机故障的应急处理
.
1
一、分析并理解转辙机故障的 应急处理程序
【任务书】 1．了解城市轨道交通线路中转辙机的作用和基本要求： 2．掌握转辙机故障的应急处理方法。
.
2
（一）转辙机的作用和基本要求
列车在车站内运行的路径，叫做进路。进路由道岔位置决 定。道岔的转换和锁闭，是直接关系行车安全的关键设备。 道岔由多种类型的转辙机转换。转辙机是重要的信号基础设 备，它对于保证行车安全、提高运输效率、改善行车人员的 劳动强度，起着非常重要的作用。
.
5
（二）转辙机故障的应急处理方法
1．转辙机故障时应急处理的基本方法 城市轨道交通运营过程中发生的转辙机故障主要表现为道 岔失去正常的定反位表示，此时从设备上无法保证道岔的尖 轨和基本轨处于密贴状态，从而也无法保证列车的安全运行 ，因此需要采用人工对道岔加锁的手段来保证列车运行的安 全。
.
6
（二）转辙机故障的应急处理方法
