《排水管道工程课程设计》指导任务书汇总

《排水管道工程课程设计》指导任务书设计周数 1周一、课程性质和任务本课程是给水排水专业的主要实践性教学内容之一，其任务是加深理解所学知识，培养综合分析和解决实际排水管网工程设计问题的初步能力，使学生在设计、运算、绘图、查阅资料和使用设计手册、设计规范等基本技能上得到初步训练和提高。

二、教学内容和教学要求（一）设计原始资料1、城镇总平面规划图一张，比例1：5000城市位于内蒙古锡林郭勒地区，气候条件较差，最高气温38°C，最低气温—26°C，冰冻深度1.8m，地下水位在地面5米以下，土层结构属于非湿陷性黄土。

地震烈度达到6度。

2、城镇基本资料（1）城镇有河流通过，该地区长年主导风向为西北风，故有工厂设置在该城镇东南方向。

城镇人口密度为450cap/hm2。

（2）城镇用水量标准城区内建筑均有室内排水卫生设备，有淋浴设备，用水普及率设为100%。

城镇采用截流式合流制排水体制，各种污水由管道汇集输送，并建有一污水处理厂。

（3）城镇现有工业企业A：皮毛厂，生产用水为4500m3/d，总变化系数为1.8，三班制生产。

工厂共有900职工，其中高温车间300人，淋浴人数按60%计；普通车间600人，淋浴人数按50%计。

B：食品厂, 生产用水为1600m3/d，总变化系数为2.1，三班制生产。

工厂共有600职工，其中高温车间200人，淋浴人数按50%计；普通车间400人，淋浴人数按50%计。

C：皮毛厂和食品厂废水排水口的埋深为2m。

（二）设计方法和步骤1、根据总平面图对排水管道进行布置；2、划分设计管段，设计流量的计算及计算图图表；3、管段的水力计算表；4、绘制排水管道平面布置图和剖面图；5、整理设计说明书。

（三）设计成果要求1、设计要遵循现行国家标准及有关规范、规程。

并符合工程实际情况，图纸要符合制图标准，图面干净整洁，线条清晰，各种数据标注齐全正确，无缺漏。

2、说明书要条理清楚、简洁、措词准确，引用公式及数据要注明出处，计算准确无误，表格及草图要认真绘制，说明问题，全部设计文件要装订成册。

给本14级排水管网工程课程设计任务书+指导书详解

排水管网工程设计任务书与指导书----《给水排水管网系统2B》课程设计（2015-2016学年第二学期）桂林理工大学环境科学与工程学院给水排水工程教研室2016年4月6日一、排水管道工程课程设计任务书根据所给某县城城西区规划总平面图，完成该区域排水管道系统的设计。

1、设计原始资料某县城（包括工业区）规划总平面图一张，比例尺见图纸。

该县城位于我国的华南地区；土壤为砂质性粘土，常地下水位距地表12.0m 。

当地河流河床稳定，河宽90~400米不等，河岸高于河床3~15米，河岸标高参照河床纵坡与规划后路面标高自行合理确定。

河床多为岩石及砂卵石，河道坡降 1.7~4.0‰，水文站监测显示，在该区域内河流最低点处的最高洪水位为67.80m ；枯水位61.20m ；常水位64.50m 。

居住区情况：人口密度100+（学号后两位数字）cap/ ha ；综合生活用水定额为160+（学号后两位数字）L/ cap ·d.工业企业排水情况如下表：工厂名称工业废水设计流量职工人数生产污水 (L/s)生产废水 (L/s)第一班第二班第三班淋浴人数百分比热车间一般车间热车间一般车间热车间一般车间热车间一般车间甲厂 12 3.5 300 280 285 305 260 250 75 45 乙厂8 6 15021017021215520070 40工业企业位置：甲厂按学号最后一位在平面图上确定，乙厂自定，在铁路沿线或河流下游适当位置。

甲厂的排水口埋深为2.5m ，乙厂的排水口埋深为1.5 m 。

规划排水出路：污水经管网统一收集后排往位于河流下游的县污水处理厂；雨水就近排入河流。

当地暴雨强度公式：526.00.854lgP)684.7(1tq+=县城内各类地面所占百分数（％）地面种类屋面混凝土路面碎石路面绿地非铺砌路面百分比45161114142、设计任务设计时间：2016/04/11-2016/04/15 设计成果：（1） A2以上图纸2张：包括排水管道总平面布置图1张；污水主干管纵剖面图1／2张；雨水干管纵剖面图1／2张。

给排水管网课程设计指导书模板

给排水管网课程设计指导书1南华大学《给排水管道系统工程》课程设计指导书题目:学生姓名:年级:指导老师:建资学院给水排水教研室3月给排水管网课程设计指导书第一部分给水管网一、设计的主导思想课程设计是课程学习期间的一项重要的教学环节, 是获得工程知识必不可少的锻炼和实现培养目标的重要手段。

因此要求同学能将以往所学的专业基础理论, 具体地运用课程设计上来。

二、设计步骤及方法( 一) 、设计准备、资料的分析与方案的考虑1、设计准备①了解及明确设计任务书的各项内容、依据与任务要求。

②课程实习考察要有针对性地深入学习有关工程内容的各种给水系统构筑物的设计, 施工运行等各方面的资料。

③实地考察核实并补充任务书有关资料、数据。

④必要的工具书和专业资料。

2、调研与分析①了解城市总体规划、现状与发展趋向、供水范围、地形特点、居住人口分布、人口密度、建筑层次。

卫生设备现状与设计标准。

工业布局、构成与性质、用水量及污水量的分析等。

②水文地质与工程地质着重了解对地下水、地面水源的评价。

地面水水源的流向与保证率、水源水质, 并分析与气象资料的关系。

工程地质着重了解取水构筑物、净水厂、污水厂、加1压站及主要管线的工程地质钻探资料。

③降雨量、蒸发量、气温、冰冻、风向、风速资料的分析。

④建筑材料、供电、施工力量、交通情况, 当地概预算定额、技术管理水平以及有关药剂价格等。

3、设计方案的考虑在上述准备与调研的基础上, 根据城市规划与任务书要求初步酝酿给水系统的方案, 方案应抓住影响建设全局的重大问题如水源的可靠性, 长距离输水的技术、经济比较, 原有设施的利用, 近远期的结合等。

方案比较要去掉一些不合理或不影响大局的问题, 必须明确方案比较都是建立可行且比较良好的基础上。

方案比较除技术经济因素外, 还应考虑国家的政策、当地的实际情况, 方案比较必须着重说明工程内容的必要性、可行性与工程实施后的影响。

( 二) 、用水量计算与给水工程规模的确定用水量的大小直接关系到给水工程建设规模的大小和给水工程方案的确定。

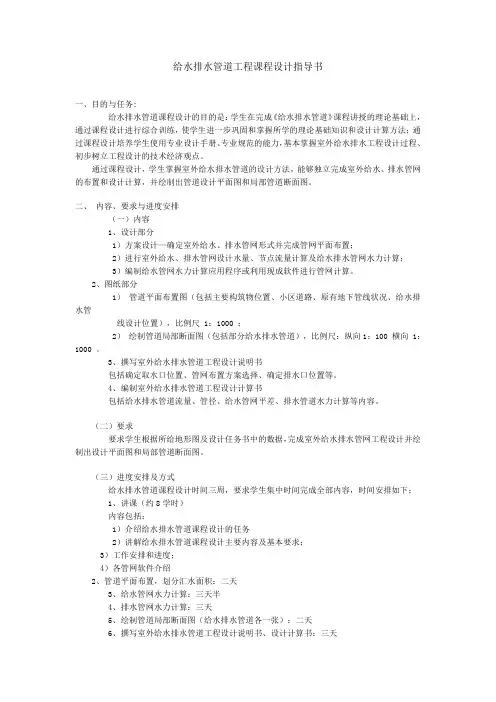

给水排水管道工程课程指导书

给水排水管道工程课程设计指导书一、目的与任务:给水排水管道课程设计的目的是：学生在完成《给水排水管道》课程讲授的理论基础上，通过课程设计进行综合训练，使学生进一步巩固和掌握所学的理论基础知识和设计计算方法；通过课程设计培养学生使用专业设计手册、专业规范的能力，基本掌握室外给水排水工程设计过程、初步树立工程设计的技术经济观点。

通过课程设计，学生掌握室外给水排水管道的设计方法，能够独立完成室外给水、排水管网的布置和设计计算，并绘制出管道设计平面图和局部管道断面图。

二、内容、要求与进度安排（一）内容1、设计部分1）方案设计—确定室外给水、排水管网形式并完成管网平面布置；2）进行室外给水、排水管网设计水量、节点流量计算及给水排水管网水力计算；3）编制给水管网水力计算应用程序或利用现成软件进行管网计算。

2、图纸部分1）管道平面布置图（包括主要构筑物位置、小区道路、原有地下管线状况、给水排水管线设计位置），比例尺 1：1000 ；2）绘制管道局部断面图（包括部分给水排水管道），比例尺：纵向1：100 横向 1：1000 。

3、撰写室外给水排水管道工程设计说明书包括确定取水口位置、管网布置方案选择、确定排水口位置等。

4、编制室外给水排水管道工程设计计算书包括给水排水管道流量、管径、给水管网平差、排水管道水力计算等内容。

（二）要求要求学生根据所给地形图及设计任务书中的数据，完成室外给水排水管网工程设计并绘制出设计平面图和局部管道断面图。

（三）进度安排及方式给水排水管道课程设计时间三周，要求学生集中时间完成全部内容，时间安排如下：1、讲课（约8学时）内容包括：1）介绍给水排水管道课程设计的任务2）讲解给水排水管道课程设计主要内容及基本要求；3）工作安排和进度；4）各管网软件介绍2、管道平面布置，划分汇水面积：二天3、给水管网水力计算：三天半4、排水管网水力计算：三天5、绘制管道局部断面图（给水排水管道各一张）：二天6、撰写室外给水排水管道工程设计说明书、设计计算书：三天7、资料整理：半天三、场地与设备在校内集中完成，教室由教务安排。

给排水管道课程设计

给排水管道课程设计一、课程目标知识目标：1. 让学生掌握给排水管道的基本概念、分类及用途；2. 让学生了解给排水管道系统的组成、工作原理及其在建筑给排水工程中的应用；3. 使学生掌握给排水管道的设计原则和安装要求，具备初步的管道布置能力。

技能目标：1. 培养学生运用给排水管道知识解决实际问题的能力；2. 提高学生识图、绘图能力，能读懂并绘制简单的给排水管道系统图；3. 培养学生具备一定的管道安装与施工技能。

情感态度价值观目标：1. 激发学生对给排水工程领域的兴趣，培养其探索精神和创新意识；2. 培养学生具备良好的团队协作意识和沟通能力，提高在工程实践中的合作能力；3. 增强学生的环保意识，使其认识到给排水工程在环境保护和水资源利用方面的重要性。

课程性质：本课程为专业实践课程，旨在让学生将理论知识与实际应用相结合，提高解决实际问题的能力。

学生特点：学生为初中年级，具备一定的物理知识和动手能力，对新鲜事物充满好奇，但缺乏实际工程经验。

教学要求：结合学生特点，注重理论与实践相结合，以实例分析、动手实践等方式，提高学生的实际操作能力和工程素养。

在教学过程中，注重目标分解，使学生在完成具体学习成果的过程中，逐步达到课程目标。

后续教学设计和评估将围绕以上课程目标进行。

二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 给排水管道基本概念及分类- 教材章节：第一章- 内容：给水管道、排水管道的定义及分类；给排水管道系统的功能与作用。

2. 给排水管道系统组成及工作原理- 教材章节：第二章- 内容：给排水管道系统的组成部分；给排水管道的工作原理；常见给排水设备及其功能。

3. 给排水管道设计原则与安装要求- 教材章节：第三章- 内容：给排水管道设计原则；管道布置与选材；管道安装要求及施工规范。

4. 给排水管道施工技术- 教材章节：第四章- 内容：管道加工与安装方法；管道连接技术；管道试压及验收。

5. 给排水管道系统图识读与绘制- 教材章节：第五章- 内容：给排水管道系统图的识读方法；简单管道系统图的绘制技巧。

《建筑给水排水工程》课程设计任务书 + 指导书

建筑给水排水工程课程设计任务书（供水排水工程专业四年制本科生用）东华理工大学给排水科学与工程系2013年12月建筑给水排水工程课程设计任务书一、设计题目（建筑名称）XXX 市XXX建筑给水排水工程设计。

二、设计任务与内容1、建筑给水系统设计；2、建筑排水系统设计（含污、废水排除，屋面雨水，空调冷凝水）；3、建筑消防系统设计（消火栓、自喷、灭火器等）；三、基本要求学生应在教师指导下，按时独立完成所规定的内容和工作量，同时必须满足以下几项要求：1、通过复习相关课程专业知识、查阅相关专业设计规范及有关资料，拟定设计方案，（并应注意做好建筑、结构、供热通风空调工程，建筑电气等专业间协调），再经综合技术经济分析，选择合理的设计方案，进行设计计算及设计成果的绘图表达。

2、设计说明书，应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析，说明，参数选择，工艺设计计算与有关简图等，要求内容系统完整，计算正确，论述简洁明了，文理通顺，书写工整，装订整齐。

说明书一般包括目录、前言、正文、小结及参考文献等。

3、课程设计图纸应能较准确地表达设计意图，图面力求布局合理、紧凑、正确清晰，符合制图标准，专业规范及有关规定，用工程字注文。

图纸不少于5～6 张（A2图幅）。

四、设计原始资料（一）图纸资料建筑平面图1：100（比例同建筑图）。

一层地坪标高为0.00m，室外地面标高为-0.30m （若图纸未标注）.（二）文字资料1、建筑所在地区市（填写设计者户籍所在地的某市或某县）。

2、建筑性质：，层数为层，每层层高为米（2.8～3.2）。

（说明：若平面图中没有楼层的详细信息。

则按如下处理：建筑平面图中如果没有电梯，则该住宅的层数为7；如果每一单元有1个电梯，层数为11；每个单元有两个电梯层数为18。

）3、结构与基础类型（钢筋混凝土结构--高层建筑、砖混结构—低层建筑），浅—低层建筑、深基础--高层建筑）。

4、城市给水管位于建筑的面，管径mm（200～400），管顶埋深m（0.9～1.5），城市可靠供水压力Mpa（0.25～0.30），夜间供水最高压力为0.30Mpa。

给水排水课程设计指导书

给水排水课程设计任务书一.设计任务与设计资料华北某大城市拟建一3 单元的六层住宅楼，总面积近m2，有一室一厅、二室一厅、三室一厅等户型。

每户均设专用卫生间，内设污水盆、冼脸盆、坐便器、浴盆各一件，厨房设冼涤盆一件。

共36户，每户5 人。

本工程设计任务为建筑工程单项工程中的给水、排水及热水供应单位工程项目。

本建筑为7 层，另有地下室一层，除地面上一层高3米外，2~7层均高2.8米。

7层上设高度为0.8米的闷顶，可参阅示图1。

建筑的平面图参阅示图1 ，一楼地面高度为0.00米，高出室外0.5米。

某一家属区中，家属区的主干道有给水干管可作为该建筑物的水源，其管径为DN250 mm ,常年可提供的式作压力为280KPa ，管顶埋深为地面以下0.8米。

热水管网还需另外敷设。

排水主管道在建筑物的西侧，管径为300 mm ，管顶距室外地面下1.5 m 。

二. 设计过程（一）给水工程1.根据设计资料，已知室外小区给水管网水压为28米，若城市给水管网常年可保证的工作压力小于28 米，则可以考虑在小区内设水泵增压。

本例拟采用直接给水方式，干管下行上给（可以采用其它形式）。

2.布置管道并画出系统图3.依建筑物的性质和室内卫生设备的完美程度，由课本表1-9中选用q d = 250L/床.人。

时变化系数K h = 2.0。

最高日用水量Q d 按公式（1-11）确定，最高日最高时用水量Q h 依公式（1-13）计算。

设计秒流量q g 依公式（4-1）计算。

4.根据给水系统图，可参照图2，确定最不利管路，对计算管路标记，计算出流量，据限定流速法求出管径，在系统图上量绘出管子的长度，求出管网压力损失值。

进行水力计算，把计算成果填入表1，备注栏内填入所用公式及重要结论。

表15.若需要水箱、贮水池等设备，则需求出其水箱体积、流量、贮水池的体积、消防贮水量以及位置等。

其中，水箱容积由公式(3-5)、（3-6）或（3-7）计算，贮水池由公式（1-6）确定，消防用水量可由公式（3-9）计算。

08给水管网课设指导书和任务书

《给水排水管网系统》课程设计任务书一、设计题目某城区给排水管网设计二、设计要求及工作量（一）、设计步骤：1.给水管网1）、用水量计算（1）、确定用水量标准，计算城市最高日用水量。

居民最高日生活用水量按城市分区用水量标准计算。

工厂最高日生产用水量已给出，工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。

此外，还有车站用水量、浇洒道路、绿地用水量。

加上未预见水量，即得该城市最高日设计用水量。

（2）、计算城市最高日最高时用水量。

（3）、计算消防时用水量。

2）、供水系统方案选择：水源与取水点、取水泵站位置、水厂选址3）、管网定线：根据选定的给水系统方案，进行管网定线和输水管定线。

4）、清水池容积，水塔容积（如果设置）计算。

5）、管段设计流量计算（1）、比流量计算（2）、节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。

（3）、进行流量分配，初拟管径。

6）、管网平差对供水方案的最高用水时进行管网平差。

计算并绘出最高用水时管网平差图。

7）、水泵扬程、水塔高度(如设置)计算。

8）进行消防和事故情况的校核。

　（注）计算说明书（A4）页数在30～45页范围内。

（二）、图纸要求：城市给水管网总平面布置图—张；三、参考资料1) 严煦世主编．《给水排水管网系统》北京：中国建筑工业出版社，20082) 北京市市政工程设计研究院主编．给水排水设计手册(1常用资料，3常用设备，4城镇给水)，北京：中国建筑工业出版社，20043) 室外给水设计规范(GB50013-2006)4) 室外排水设计规范(GB50014-2006)，四、设计资料（1）城区总体规划图一张，（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m。

（3）火车站污水量为320 m3/d，均匀排出。

（4）城区工业企业分布及用水量情况见表1。

表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A12026035003200全天均匀使用B80136250024008~24h均匀使用C9418730001500全天均匀使用D0150180016008~16h均匀使用E50145200018008~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

给排水管网系统课程设计任务书一、目的1、消化和巩固《给水排水管网系统》课程的基本理论和知识；2、初步学习将理论知识应用于实际工程的方法与过程，培养理论与实际相结合、分析和解决问题的能力。

3、训练CAD绘图与手绘图的能力。

二、任务根据所给原始资料，完成以下设计成果：1、给水管网规划设计图及设计计算说明书；2、污水管网和雨水管网规划设计图及设计计算说明书。

三、设计依据1、道路规划图1张；2、原始资料1套；3、有关设计规范、设计手册及设计标准。

四、设计文件编制1、设计计算说明书。

必须包括给水管网计算过程，计算图，三种工况的管网平差计算表；污水及雨水流量计算表，污水管网及雨水管网水力计算表。

2、给水、雨水及污水管网规划图，其中一张须为手绘。

3、某部分污水管或雨水管的剖面图。

五、要求1、根据进度安排，完成好各阶段设计计算内容，按时交出课程设计成果。

2、说明书应做到条理清楚，语言通顺，计算正确，书写工整（或打印），并装订成册。

3、CAD设计图做到比例恰当，内容完整，线条分明，图例规范。

给排水管网系统课程设计指导书一、原始资料1、地理位置福州经济技术开发区位于福建省闽江出海口的马尾，位于东经119°37’，北纬25°59’。

西距福州19公里，东至闽江口17公里，马尾港不仅是闽东南和闽江流域腹地的主要货物集散地，而且是目前全国唯一集国家级经济技术开发区、保税区、高科技园区和台商投资区于一体的开发区域。

快安延伸区于1993年1月经国务院批准成为福州开发区的首期延伸区。

它东接马尾旧镇、西至鼓山隧道、南临闽江、北靠快安山麓，与南台岛、长乐营隔江相望，开发面积5.6平方公里。

延伸区地势平坦，交通便捷，依山傍水，风景秀丽，辟有工业小区、高科技园区、第三产业开发区、旅游风景区和生活居住小区，是一个理想的多功能、综合性的投资新区。

2、自然条件1）规划区的范围规划区的范围是规划图（远期）所绘制的全部区域，总面积约为180.6ha，如果扣除福马路的面积，则实际规划区域面积约为166.6ha。

全区用水人口约为2.8万人。

由于快安延伸区的用水主要以工业为主，工业性质是技术密集的轻型加工工业，可以通过节约用水的途径减少工业用水量。

在福马路以南的区域内，快安大道以东的地区是居民生活区，面积约65.3公顷；以西的地区是工厂和生产区，面积约46.8公顷。

在福马路以北的区域内，安宁路以东的地区是居民生活区，面积约125.16公顷；以西的地区是工厂和生产区，面积约29.22公顷。

假定在各自的区域内，人口分布、用水、污水排放量的分布是均匀的。

2）地形整个规划区以前大部分为农业用地，后经吹沙造地形成地面高程在黄海高程6.0m左右的平地。

北片现为一些自然村，中片已都建设成工业区，南片部分已吹沙造地，同时也存在一些自然村。

总的地势是北高南低，西高东低。

3）气候快安延伸区属亚热带海洋性气候，年平均气温19.6℃，极端最高气温39.8℃，极端最低气温-1.2℃。

冬短夏长，全年以七月为最热，平均气温28℃，由于海风长驱直入，比市区气温低2～3℃，全年无霜期达326天，多年平均降水量1342mm，最大日降水量270.3mm。

降雨集中在4～9月，每年5～6月为梅雨期，降雨量可占全年的35～40％，7～9月为台风暴雨期，每年平均2～3次台风影响本地区。

4～9月份的降雨量可占全年雨量的70～77％。

常年风向多为东南风，气候温和，雨量充沛。

4）水文快安延伸区处于马尾区的西端，南临闽江，北靠鼓山山脉，山地22.4平方公里的雨水汇入排洪渠排入闽江。

闽江年最高潮水位黄海高程6.48m，最大潮差4.26m，平均潮差3.72m,平均高潮位黄海4.51m，平均低潮位黄海0.76m，百年一遇高潮水位黄海7.02m。

5）地质快安延伸区地质构造处在中国东南沿海新华系第二复式隆起带东缘，福州盆地的东侧，属闽江口溺谷海湾型游砂堆积，第四系厚度一般为30～40m，每平方米土壤承载力为5～8T。

部分为丘陵地带，每平方土壤承载力为20T以上。

6）地震快安延伸区位于福建沿海长乐——诏安深大断裂带北段，属于该段的泉州——汕头强震活动带北段，为中等地震潜在震源区，在未来100年内具有发生大于5.5级以上地震的危险性。

3、给水工程规划快安延伸区以闽江水为水源，由马尾水厂统一供水。

现有马尾水厂的输水管由福马路的西南方向引入开发区内。

在南北两片的居民生活区内，用水总人口按1.8万人考虑，在南北两片的工业生产区内，职工生活用水人口按照1.2万人考虑。

工业生产用水量按照均匀用水考虑，其余用水变化系数按照有关规范选取。

自来水普及率按照100％考虑。

该区工业年产值为20亿元，平均用水标准为74m 3/万元，假定工业用水全年用水均匀，每天各个时段用水量也均匀，重复利用率按40%考虑。

由于区内的工业企业属于轻度污染型和无污染型企业，工业企业内的工作人员生活用水量按一般车间考虑，采用25L/(cap •班)，每班之间用水均匀。

此外，不考虑淋浴用水。

区内公共绿地面积约占总面积的8％，道路面积约占总面积的15％。

每天浇洒道路一次。

4、污水工程规划本区排水体制为分流制，污水为一个独立的系统，规划中的污水处理厂厂址见规划图，全区的污水统一收集、处理后排放。

全区生活污水量按全区生活用水量的80%计算。

工业企业的工业废水排放量占工业用水量的85％。

5、雨水工程规划设计暴雨重现期P ＝1年。

暴雨强度公式及主要参数选择：暴雨强度公式为：542.0)lg 55.01(934t P q +=(L/s·ha) 综合径流系数为：0.6降雨历时：21mt t t +=(min)，地面雨水集流时间：t 1=12min二、给水管网设计1、用水量的计算1）综合生活用水（包括居民生活用水和公共建筑及设施用水），按照规范选取定额和变化系数。

（注意：特大城市应尽量取上限）2）工业企业生产用水和工作人员生活用水3）消防用水，按照城镇、居住区室外消防用水量选取。

（参见课本附录）4）浇洒道路和绿地用水。

5）未预见水量和管网漏失水量按室外给水设计规范选取。

最高日设计用水量的计算：计算各部分的最高日设计用水量，然后各部分累加。

最高日最高时用水量的计算：K h的取值见课本，生活区和生产区的用水分别计算。

2、管网的设计计算快安延伸区管网布置及设计计算按远期规划考虑。

全区用户的进水管压力一般保证在20mH2O以上。

该区管网以环状网为主，本着统一规划，分期建设，近远期结合的原则进行布置。

考虑到福马路是一级公路，破路困难，因此本区管网在入口处以福马路为界，分为两根干管分别进入以福马路为界的南区和北区。

近期重点建设南区；随着北片的工业发展，在远期重点建设北区。

在规划区的外缘道路下的给水管按照单侧供水考虑，福马路两侧的道路下的管道也按照单侧供水考虑。

3）主要设计计算步骤1）计算总用水量2）在图纸上布置管网。

在福马路南北两侧各有一根主干管。

其余道路下一般都需布置市政管道，且一般都要布置为环状网。

布置时注意有关要求。

给节点编号。

布置管线时先布置主要管线，然后是次要管线。

3）节点流量的计算（1）计算比流量。

根据居民区和生产区的分布分别计算最高用水时的比流量。

福马路两侧的主干管、边缘地区的管道视为单侧供水。

另外，靠近铁路、磨溪明渠的管段也是单侧给水。

（2）给节点编号，计算沿线流量（3）计算节点流量①给管段编号，初步分配管段流量，并定出管径②环状网流量分配的步骤参见课本，注意节点流量的平衡。

4）管径的确定可以采用如下方法：（1）根据平均经济流速定管径（2）根据公式m n ij fQq D +=α1)(确定，注意Q 、q 的单位时m 3/s 。

当地的经济因素f=1。

（3）查界限流量表（《给水工程》（第四版）P92）。

这种方法较方便，最常用。

这里任意一种方法所得到的结果都是初始值，都可能会调整。

如果是先将环状网转化为树状网，则当树状网的流量和管径确定后，再补充去掉的管线，将管网变回环状网。

补充的管段初分流量可以为0，但是初步确定的管径一般不宜小于相邻干管和主干管的1～2级标准管径。

这种方法确定的管径普遍偏大，也可以有意识地将某些管径人为地取较小值。

注意：最小管径选择参见课本P34页。

5）最高日最高时（设计时）工况的平差计算选一个控制点，最高时计算要求绝大部分节点的自由水压不小于20m ，部分小于20m 的节点，水压不可过低。

出现大量水压不足的点时，可考虑换控制点。

注意调整部分单位管长水头损失过大的和流速过小的管段的管径，保证绝大部分管段的流速不是过高，也不是过低。

平差完毕后，计算起点（水源点）的流量、水压。

6）选泵考虑二级泵站分两级供水，设计分级供水能力分别大约为全天用水的3％和5％。

水厂清水池水位标高按6.50m 。

7）管网的校核进行消防时和最不利管段事故时工况校核，要求计算输水管与管网接口处（水源点）在各种工况下的水压、流量，看是否满足校核的要求。

所选泵必须保证满足三种工况的要求（设计时工况、消防时工况、最不利管段事故时工况），且正常工作的多数时段水泵在高效段运行。

列出水泵具体的型号及相关参数。

三、排水管网设计1、污水管网设计计算步骤1）污水量计算该部分日变化系数参考课本，依有关规范选取；各企业内生活污水和淋浴污水按照有关规定计算。

不考虑地下水渗入量。

综合以上各项，计算全区污水最大时流量和平均日污水量。

生活废水和工业废水分开计算，最后再累加。

2）在平面图上布置污水管道，给检查井编号，划分计算管段。

在穿越福马路时，尽量减少管道穿越次数（控制在1次）。

3）划分各管段的服务街区，对排水所涉及的街区编号并计算面积。

一般按照“就近收集和按照坡度收集”的原则划分服务面积。

4）计算各管段的设计流量5）污水管水力计算（用Excel列表计算）控制点埋深为1.40m（所有点的埋深均不小于该值），覆土厚度一般控制在1～2m。

最大埋深可至6.00m。

污水厂地面标高按6.00m考虑。

雨水干管最小覆土厚度为0.8m（所有点的覆土厚度均不小于该值），雨水管如果埋深过大，可以用重新布置管线、起端改为加盖板的明渠、中下游管道改为矩形渠道等方法减小埋深。

此外，当需要的管径超过2000mm时，一般也改为箱涵。

2、雨水管网设计计算雨水干管最小覆土厚度为0.8m（所有点的覆土厚度均不小于该值），雨水管如果埋深过大，可以用重新布置管线、起端改为加盖板的明渠、中下游管道改为矩形渠道等方法减小埋深。
