戴维南定理地解析汇报与练习
戴维宁定理
一、知识点：
1、二端(一端口) 网络的概念：
二端网络：具有向外引出一对端子的电路或网络。
无源二端网络：二端网络中没有独立电源。
有源二端网络：二端网络中含有独立电源。
2、戴维宁（戴维南）定理
任何一个线性有源二端网络都可以用一个电压为U OC的理想电压源和一个电阻R0串联的等效电路来代替。
如图所示：
等效电路的电压U OC是有源二端网络的开路电压，即将负载R L断开后 a 、b两端之间的电压。
等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。
二、 例题：应用戴维南定理解题： 戴维南定理的解题步骤：
1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。
2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压UOC 。
3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Rab 。
4.画出有源二端网络的等效电压源，其电压源电压US=UOC （此时要注意电源的极性），内阻R0=Rab 。
5.将待求支路接到等效电压源上，利用欧姆定律求电流。
例1：电路如图，已知U 1=40V ，U 2=20V ，R 1=R 2=4Ω，R 3=13 Ω，试用戴维宁定理求电流I 3。
解：(1) 断开待求支路求开路电压U OC
U OC = U 2 + I R 2 = 20 +2.5 ⨯ 4 = 30V
或： U OC = U 1 – I R 1 = 40 –2.5 ⨯ 4 = 30V U OC 也可用叠加原理等其它方法求。
(2) 求等效电阻R 0
将所有独立电源置零（理想电压源用短路代替，理想电流源用开路代替）
(3) 画出等效电路求电流I 3
例2：试求电流 I 1
A 5.24420
402121
=+-=+-=R R U U I Ω=+⨯=22
1210R R R R R A 21323030OC 3=+=+=R R U
I
解：(1) 断开待求支路求开路电压U OC
U OC = 10 – 3 ⨯ 1 = 7V
(2) 求等效电阻R0
R0 =3 Ω
(3) 画出等效电路求电流I3
解得：I1 = 1. 4 A 【例3】用戴维南定理计算图中的支路电流I3。
解：①等效电源的电动势E可由图1-58(b)求得
于是
或
②等效电源的内阻R O可由图1-58(c)求得
因此
3Ω
+ _
2Ω
a
b
I1
7V
③对a和b两端讲，R1和R2是并联的，由图1-58(a)可等效于图1-58(d)。
所以
【例4】电路如图所示，R=2.5KΩ，试用戴维南定理求电阻R中的电流I。
解：图1-59(a)的电路可等效为图1-59(b)的电路。
将a、b间开路，求等效电源的电动势E，即开路电压U ab0。
应用结点电压法求a、b间开路时a和b两点的电位，即
将a、b间开路，求等效电源的内阻R0
R0=3KΩ//6KΩ+2KΩ//1KΩ//2KΩ=2.5KΩ
求电阻R中的电流I
三、应用戴维宁定理应注意的问题:
应用戴维南定理必须注意：
①戴维南定理只对外电路等效，对内电路不等效。
也就是说，不可应用该定理求出等效电源电动势和内阻之后，又返回来求原电路(即有源二端网络内部电路)的电流和功率。
②应用戴维南定理进行分析和计算时，如果待求支路后的有源二端网络仍为复杂电路，可再次运用戴维南定理，直至成为简单电路。
③使用戴维南定理的条件是二端网络必须是线性的，待求支路可以是线性或非线性的。
线性电路指的是含有电阻、电容、电感这些基本元件的电路；非线性电路指的是含有二极管、三极管、稳压管、逻辑电路元件等这些的电路。
当满足上述条件时，无论是直流电路还是交
流电路，只要是求解复杂电路中某一支路电流、电压或功率的问题，就可以使用戴维南定理。
四、练习题：
1、用戴维南定理求图中5Ω电阻中的电流I ，并画出戴维南等效电路
2、试用戴维南定理计算图示电路中3欧电阻中的电流I.（-35/31（A ）)
3、试用戴维南定理计算图示电路中6欧电阻中的电流I 。
（0.75A ）
4、如图中已知US1=140V US2=90V R1=20欧姆 R2=5欧姆 R3=6欧姆，用戴维宁定律计算电流 I 3 值 （10A ）
5、计算图示电路中的电流I 。
(用戴维南定理求解)（2A ）
- 20V +
题3图
7、计算图示电路中的电流I。
(用戴维南定理求解)
（1.6A）
7、用戴维南定理计算图中的支路电流I3。
（10A）
8、电路如图所示，R=2.5KΩ，试用戴维南定理求电阻R中的电流I。
（0.35 mA）
9、用戴维南定理求下图所示电路中的电流I（2A）。
戴维南定理及其应用实验报告
1000
2000
4000
U/V
1.5
2.4
3.0
I/mA
1.5
1.2
1.0
（3）根据测量结果验证
根据RL在不同值的情况下的实验结果对照，单端口电路与其等效电路测试结果完全一致，证明戴维南定理的正确性。
在实验过程中总结体会如下：戴维南定理可以有效简化电路图，提高工作效率。
R/Ω
75
150
300
U/V
3.0
4.0
4.8
I/mA
40.0
26.67
16.0
实验任务2.等效电路测试
按下图连线，并设置电路参数
按下表中给出的数据改变RL之值，测量负载电阻上的电压和电流，填写表
R/Ω
75
150
300ቤተ መጻሕፍቲ ባይዱ
U/V
3.0
4.0
4.8
I/mA
40.0
26.67m
16.0
四、实验结果及分析
实验任务3.戴维南定理应用。
下图是一个单端口电路，求对应端口ao处的戴维南等效电路。并设计实验方案，验证其正确性，给出实验电路和实验结果。
验证方案：
（1）首先给RL串联一个电流表，并联一个电压表，在单端口电路模式下测试在RL的电阻为1KΩ、2KΩ、3KΩ值时的电流，电压值。
RL/Ω
1000
2000
3000
U/V
1.5
2.4
3.0
实验报告书
课程名称
基础实验
实验项目
戴维南定理及其应用
实验项目类型
验证
演示
综合
设计
其他
指导教师
成绩
一、实验目的
电路中的戴维南定理解析
电路中的戴维南定理解析电路中的戴维南定理是电路分析中常用的一种方法，它可以简化复杂的电路结构，使得我们能够更轻松地计算电流和电压。
本文将对戴维南定理进行解析，并探讨其在电路分析中的应用。
一、戴维南定理的基本原理戴维南定理，也叫戴维南-儒金定理，是由法国数学家戴维南和德国物理学家儒金独立提出的。
该定理提供了一种将复杂电路简化为等效电路的方法，从而更容易进行电路的分析和计算。
戴维南定理的基本原理可以总结为两点：1. 任何一个线性电路都可以用一个等效电动势和一个等效电阻来代替。
2. 这个等效电阻等于原始电路中所有电源电动势与电压源的内阻之比的总和。
二、戴维南定理的数学表达在数学上，戴维南定理可以通过以下公式来表达：I = E/R其中，I是电路中的电流，E是电路中的总电动势（电源的电动势之和），R是电路中的总电阻（包括电路中的电阻和电源的内阻之和）。
根据这个公式，我们可以计算电路中的电流，从而更好地了解电路的特性和性能。
三、戴维南定理的应用举例为了更好地理解戴维南定理在实际电路中的应用，下面将通过一个简单的电路示例进行说明。
假设有一个由三个电阻和一个电压源组成的混合电路，我们想要计算电路中的电流。
首先，我们可以根据戴维南定理将这个复杂的电路简化为一个等效电路。
根据戴维南定理，我们可以将这个复杂的电路简化为一个等效电动势和一个等效电阻。
其中，等效电动势等于电源的电动势之和，等效电阻等于电路中的电阻和电源的内阻之和。
然后，我们可以根据简化后的等效电路计算电路中的电流。
根据戴维南定理的公式，我们可以通过总电动势除以总电阻来计算电流的大小。
通过这个简单的示例，我们可以看到戴维南定理在电路分析中的应用。
它可以将复杂的电路结构简化为一个等效电路，从而方便我们进行电流和电压的计算。
四、戴维南定理的优点和局限性戴维南定理作为一种电路分析方法，具有以下优点：1. 简化电路结构：戴维南定理能够将复杂的电路结构简化为一个等效电路，从而减少计算的复杂性。
戴维南定理例题 -回复
戴维南定理例题 -回复戴维南定理是一个在数学中常见的定理，它有许多不同的应用和例题。
我将从不同的角度给出一些例题来帮助你更好地理解这个定理。
例题1，在直角三角形ABC中，角A的对边长为3，角B的对边长为4。
求角C的对边长。
解：根据戴维南定理，我们可以利用公式a/sinA = b/sinB = c/sinC来求解。
首先，我们可以利用已知的信息计算出sinA和sinB的值，然后代入公式中进行求解。
计算过程如下：sinA = 对边长/斜边长 = 3/5。
sinB = 对边长/斜边长 = 4/5。
然后我们可以利用sinC = c/sinB来求解角C的对边长c：sinC = c/sinB.sinC = c/(4/5)。
c = 4sinC/5。
由此我们可以得出角C的对边长为4sinC/5。
例题2，在三角形ABC中，已知角A的度数为30°，角B的度数为60°，且边a的长度为5。
求边b和边c的长度。
解：根据戴维南定理，我们可以利用公式a/sinA = b/sinB = c/sinC来求解。
首先，我们可以利用已知的信息计算出sinA和sinB的值，然后代入公式中进行求解。
计算过程如下：sinA = sin30° = 1/2。
sinB = sin60° = √3/2。
然后我们可以利用a/sinA = b/sinB来求解边b的长度：5/1/2 = b/√3/2。
b = 5√3/2。
同样的方法，我们可以利用a/sinA = c/sinC来求解边c的长度：5/1/2 = c/sinC.c = 5/sinC.由此我们可以得出边b的长度为5√3/2，边c的长度为10/√3。
这些例题展示了戴维南定理在不同情况下的应用，希望能帮助你更好地理解和掌握这个定理。

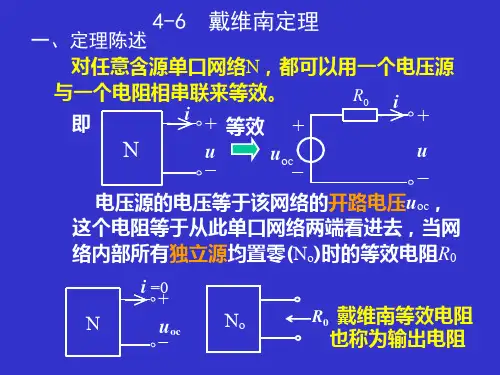

大学物理_戴维南定理
解:标出开路电压uoc的参考方向，
uoc (10) (2A 4e t A) 10V (5) (4e t A) (30 60et )V
Ro 10 5 15
例3、求图(a)单口网络的戴维南等效电路。
u
12 18V 12 V 解： uoc 12 6
'
"
例1、求图(a)所示单口网络的戴维南等效电路。 i
解：在端口标明开路电压uoc参考方向，注意到i=0，
u oc 1V (2) 2A 3V
将单口网络内电压源短路，电流源开路，得图(b)
Ro 1 2 3 6
例2、 求图(a)所示单口网络的戴维南等效电路。
49
T— 变换(Y—△变换) （不考）
① ①
一、引例 I
30V
① 30
+ _
20 ② 8 15
50
3 ④
③
②
①
③ ②
③
I
+
30V
R1
R2
②
R3
③
_
8
④
3
二、无源三端网络的等效 u12 _ + i i2 1
① ②
①
i1 + u1 _
③
i2 u2
②
+ u13
+
_
③
+
i3 u23 _
说明：
并非任何含源线性电阻单口网络都能找到戴维 南等效电路或诺顿等效电路。 当R0=0时，没有诺顿等效电路；
当R0= ，没有戴维南等效电路。
例3、 求图(a)所示单口网络向外传输的最大功率。
解：求uoc，按图(b)网孔电流参考方向，
实验报告 戴维南定理
实验二戴维南定理一、实验目的验证戴维南定理，了解等效电路的概念二、实验器材1．1台型号为RTDG－3A或RTDG－4B 的电工技术实验台2．1个型号为RTDG－08的的实验电路板，含有可变电阻箱3．1块型号为RTDG－02的戴维南定理实验电路板4．1台型号为RTT01－2 直流电压／电流表5．1块型号为UT70A 的数字万用表6．1个1kΩ的电位器三、实验内容验证戴维南定理，即验证：任何一个有源二端网络，都可以用一个电压源和电阻的串联电路来等效替代，其中电压源的大小等于有源二端网络在端口处的开路电压U OC，串联电阻等于将有源二端网络转变为无源二端网络后在端口处的等效电阻R O。
四、实验原理图I10图2－1 被测有源二端网络L图2－2 戴维南等效电路五、实验过程（1）在实验台左侧面闭合实验台总电源开关。
（2）在实验台正面电源控制区按下启动按键。
（3）打开实验台上恒压源和恒流源的电源开关，按照实验电路要求设定合适的电源输出粗调档位，调节恒压源输出旋纽并用直流电压表监测，使输出电压数值为U s=12V；调节恒流源的输出旋纽，使输出电流数值为I s=10mA。
（4）在实验台上放好一台编号为RTDG—02的实验挂箱，戴维南定理实验电路在挂箱的中部。
（5）按照实验电路图2-1连线。
把网络端口处的开关向右接至A、B端口处。
按照图中的位置分别将电压源和电流源接入实验电路。
（6）用直流电压表和直流毫安表在含源二端网络的端口A、B处分别测量含源二端网络的开路电压U oc（开关接至右侧，不接负载电阻）和短路电流I sc（开关接至左侧短路处），将测量结果记入表2—1中。
（7）按照表2—1中的测量数据，计算二端网络的等效电阻R o，将计算结果记入表2—1中。
（8）在含源二端网络的端口A、B处接入可调电阻箱R L，按照表2—2设定R L的电阻值，用直流电压表和直流毫安表分别测量出与其相对应的电压U AB和电流I AB，将测量结果记入表2—2中。
戴维南定理的解析与练习
二端网络：具有向外引出一对端子的电路或网络。 无源二端网络：二端网络中没有独立电源。 有源二端网络：二端网络中含有独立电源。
2、 戴维宁（戴维南）定理 任何一个线性有源二端网络都可以用一个电压为
联的等效电路来代替。 如图所示：
U OC 的理想电压源和一个电阻 R0 串
③ 使用戴维南定理的条件是二端网络必须是线性的， 待求支路可以是线性或非线性的。 线性电路指的是含有电阻、 电容、电感这些基本元件的电路； 非线性电路指的是含有二极管、 三极管、稳压管、逻辑电路元件等这些的电路。当满足上述条件时，无论是直流电路还是交 流电路， 只要是求解复杂电路中某一支路电流、 电压或功率的问题， 就可以使用戴维南定理。 四、练习题：
UOC = U 2 + I R2 = 20 +2.5 4 = 30V 或： UOC = U 1 –I R1 = 40 –2.5 4 = 30V UOC 也可用叠加原理等其它方法求。
(2) 求等效电阻 R0 将所有独立电源置零（理想电压源
用短路代替，理想电流源用开路代替）
R0 R1 R2 2 R1 R2
(3) 画出等效电路求电流 I 3
U OC
30
I3
2A
R0 R3 2 13
例 2：试求电流 I1
解： (1) 断开待求支路求开路电压 UOC = 10 –3 1 = 7V (2) 求等效电阻 R0 R0 =3 (3) 画出等效电路求电流 I 3
U OC
a
3 +2
7V _
b
I1
解得： I 1 = 1. 4 A
1.把电路划分为待求支路和有源二端网络两部分，如图
戴维南定理及解题技巧
I R5
+
－
US1
R6
R4
.
整理ppt
13
将US1支路移开，原图变为.如下形式:
R1
+ U
S2
－
R2
. A
+ U0
R5
.
为使I=0，必取U0=US1。即：
R3
－ .B
R4
U 0= R 1 R R 2 5 R 5 U S 2 R 1 R R 3 4 R 4 U S 2= U S 1
解得：R1=6
整理ppt
1
为使计算简便些，这里介绍等效电源的方法之一:戴维南 定理。
等效电源方法，就是将复杂电路分成两部分。①待求支 路、②有源二端网络。
二端网络的概念：
二端网络：具有两个出线端的部分电路。 无源二端网络：不含有电源的二端网络。 有源二端网络：即是其中含有电源的二端口电路，它只是 部分电路，而不是完整电路。
整理ppt
14
整理ppt
15
I1 R1 I2 R2
I3
b
从a、b两端看进去， R1 和 R2 并联:
a
R1
R2
R0
b
R0
R1R2 R1 R2
2
求内阻R0时，关键要弄清从a、b两端看进去时各电阻之间的串并联 关系。
整理ppt
9
解：(3) 画出等效电路求电流I3
a
E1
+ –
+ E2–
R3
I1 R1 I2 R2
I3
b
a
R0 +
E_
整理ppt
6
例: 如图电路，已知E1=40V，E2=20V，R1=R2=4，R3=13 ，试用
戴维南定理实验报告
实验四戴维南定理一、实验目的1、验证戴维南定理2、测定线性有源一端口网络的外特性和戴维南等效电路的外特性。
二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电玉等于原一端口的开路电压Uoc，其电阻（又称等效内阻）等于网络中所有独立源置零时的入端等效电阻Req，见图4－1。
图4－ 1 图4- 21、开路电压的测量方法方法一：直接测量法。
当有源二端网络的等效内阻Req与电压表的内阻Rv相比可以忽略不计时，可以直接用电压表测量开路电压。
方法二：补偿法。
其测量电路如图4－2所示，E为高精度的标准电压源，R为标准分压电阻箱，G为高灵敏度的检流计。
调节电阻箱的分压比，c、d两端的电压随之改变，当Ucd=Uab 时，流过检流计G的电流为零，因此Uab＝Ucd =[R2/（R1+ R2）]E＝KE式中 K= R2/（R1+ R2）为电阻箱的分压比。
根据标准电压E 和分压比Κ就可求得开路电压Uab,因为电路平衡时I G= 0，不消耗电能，所以此法测量精度较高。
2、等效电阻Req的测量方法对于已知的线性有源一端口网络，其入端等效电Req可以从原网络计算得出，也可以通过实验测出，下面介绍几种测量方法：方法一：将有源二端网络中的独立源都去掉，在ab端外加一已知电压U，测量一端口的总电流I总则等效电阻Req= U/I总实际的电压源和电流源具有一定的内阻，它并不能与电源本身分开，因此在去掉电源的同时，也把电源的内阻去掉了，无法将电源内阻保留下来，这将影响测量精度，因而这种方法只适用于电压源内阻较小和电流源内阻较大的情况。
方法二：测量ab端的开路电压Uoc及短路电流Isc则等效电阻Req= Uoc/Isc这种方法适用于ab端等效电阻Req较大，而短路电流不超过额定值的情形，否则有损坏电源的危险。
图4 – 3 图 4－4方法三：两次电压测量法测量电路如图4－3所示，第一次测量ab端的开路Uoc，第二次在ab端接一已知电阻RL （负载电阻），测量此时a、b端的负载电压U，则a、b端的等效电阻Req为：Req =[（Uoc/ U）-1]RL第三种方法克服了第一和第二种方法的缺点和局限性，在实际测量中常被采用。
戴维南定理小结
i
us 10V 6V 2Ω N
图4
图3
5．如图7所示一端口电路，则图中所示电流I的值为 （ ）A。 6．如图8所示一端口电路，则端口a、b的输入电阻为（ ）Ω 。
2A 3A U 2Ω 3Ω 5Ω b 图７ 图８ ５Ω I a 3Ω 3Ω
7.如图9所示电路中2Ω电阻的吸收功率P等于（ ）Ｗ 8.如图10所示一端口电路，则端口电压U的值为（ ）V
练习1、下图电路中求电流i 。
例题2、求图示电路的戴维南等效电路。
解：①求开路电压uoc ： 端口开路时，i =0， 所以， uoc =10V。
②求戴维南等效电阻Re q ：见右上图。端口加电源激励u，产生电流i’。
u 2000 i'500 i 1500 i' u Req 1500 i'
uoc 2 1 un 6 V
回路法：
uoc 1 2 10 (1 1) 1 6 V
2o 求戴维南等效电阻Re q ： 一端口内所有独立源置零后，可得： Re q ＝3Ω 所以，原电路可等效为右图电路。 ②接上外电路，求i L ： 6 iL 1.2 A 3 2 很显然，戴维南定理非常适合求某一条支路的电压或电流。
20Ω
图6
1．电路如图1所示，则： U _____V （1 ） （2）元件吸收的功率为_________。
AB
2. 电路如图2所示，则a、b两端间等效电阻Rab=___。
3．电路如图3所示，则电流源吸收功率为 电压源发出功率为 W。
4．电路如图4所示，网络N吸收的功率为
2Ω
W，
W。
Is
4A 2A
2Ω 2A
U
2V
2Ω
戴维南定理实验报告-戴维南定理实验总结
实验一戴维南定理班级：17信息姓名：张晨瑞学号：1728405020一、实验目的1.深刻理解和掌握戴维南定理。
2.掌握测量等效电路参数的方法。
3.初步掌握用Multisim软件绘制电路原理图的方法。
4.初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用方法以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。
5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用方法。
6.初步掌握Origin绘图软件的应用方法。
二、实验原理一个含独立源、线性电阻的受控源的一端口网络，对外电路来说，可以用一个电压源和电子的床帘组合来等效置换，去等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于该一端口网络中所有独立源都置为零后的输入电阻。
这一定理成为戴维南定理。
三、实验方法1.比较测量法戴维南定理是一个等效定理，因此应想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。
实验中首先测量原电路的外特性，在测量等效电路的外特性，最后比较两者是否一致，等效电路中的等效参数的获取，可通过测量得到，并同根据电路结构所推到计算出的结果相比较。
实验中期间的参数应使用实际测量值。
实际值和期间的标称值是有差别的，所有的理论计算应基于器件的实际值。
2.等效参数的获取等效电压Uoc：直接测量被测电路的开路电压，该电压就是等效电压。
等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表阻挡测量。
3.测量点个数以及间距的选取测试过程中测量的点个数以及间距的选取与测量特性和形状有关。
对于直线特性，应使测量间距尽量平均，对于非线性特性应在变化陡峭处多测些点。
测量的目的是为了用有限的点描述曲线的整体形状和细节特征。
因此应注意测试过程中测量的点个数以及间距的选取。
为了比较完整地反映特性和形状，一般选取10个以上的测量点。
