氦氖激光器的输出功率
氦氖激光治疗仪产品技术要求shiyuankang
氦氖激光治疗仪适用范围：该产品适用于3-12岁轻、中度弱视（无器质性病变）患者的辅助治疗。
1.1 型号: SYK-JG1型。
1.2 产品型号划分说明1.3 产品结构及组成本仪器主要由氦氖激光器、电源及控制装置、移动式仪器车组成。
2.1 正常工作条件a）环境温度：15℃～25℃；b）相对湿度：≤80%；c) 大气压力：860hPa～1060hPa;d) 电源条件：交流电压220V；频率50Hz。
2.2 辐射光斑直径：90mm（距离为2.5米处），误差：±10%.2.3 激光输出功率：0.32mW,误差: ±20%。
2.4 激光输出功率不稳定度S：优于±10%。
t：优于±10%。
2.5 激光输出功率复现性Rp2.6 定时控制:共有2：30分、3分、3：30分、4分、4：30分、5分、6分七个档位可选择,每档定时精度为±5%。
2.7 高压残留时间:不大于60S.2.8 升降器使机箱A部分自下沿垂直向上移动的行程范围:0～150mm，误差：±10%.2.9 外观2.9.1 治疗仪的外观应色泽均匀、无明显划痕及破损等缺陷。
2.9.2 治疗仪上的文字和标志应清晰。
2.9.3 紧固件不得松动，控制按键、旋钮等应灵活、可靠。
2.10 安全：应符合GB 9706.1-2007《医用电气设备第一部分：安全通用要求》、GB 7247.1-2012《激光产品的安全第1部分：设备分类、要求》标准的要求。
电气安全基本特征见附录A。
2.11电磁兼容：全面执行YY 0505 – 2012 《医用电气设备 - 第1 - 2部分：安全通用要求 - 并列标准：电磁兼容 - 要求和试验》标准的要求.2.12 环境试验:按GB/T 14710-2009《医用电器设备环境要求及试验方法》及附录B的要求进行。
常用激光介绍
常用激光介绍1．二氧化碳激光（连续式）（1）技术参数：波长为10600nm,功率一般为10-50W.（2）作用原理：二氧化碳激光波长位于中红外区，主要作用靶为水分子，可导致皮肤组织温度显著升高，产生凝固，炭化，气化等生物学效应，在临床上起到烧灼，切割等作用。
（3）适应症：在临床上，二氧化碳激光主要用于去除浅表皮肤良性赘生物及肿瘤，包括寻常疣，尖锐湿疣，脂溢性角化病，色素痣，皮赘，皮角，角化棘皮瘤，化脓性肉芽肿等，有时也用于Bowen病，基底细胞癌，鳞状细胞癌等肿瘤的治疗。
二氧化碳激光经扩束后，可作为低功率激光照射，用于治疗皮肤溃疡，皮肤瘙痒症，冷性多形红斑及冻疮等。
2．氦氖激光（1）技术参数：波长为632.8nm输出功率一般为10-40mW（2）作用原理：氦氖激光具有以下几方面的作用：<1>改善皮肤微循环，加强新陈代谢，促进组织结构与功能的的恢复；<2>加快吸收，减轻充血和水肿等炎症反应；<3>调节免疫功能<4>加速致痛化学介质（如K+,氨类物质）的吸收，起到镇痛作用。
（3）适应症：皮肤溃疡，斑秃，带状疱疹及后遗症，毛囊炎等。
（4）忌症：光敏性疾病，恶性肿瘤，急性感染等。
3．掺钕钇铝石榴石（Nd:YAG）激光（连续式）（1）技术参数：波长为1064nm功率一般为10-80W（2）作用原理：Nd:YAG激光输出波长位于近红外区，在皮肤组织中主要产生热效应，导致皮肤组织气化，炭化，凝固。
该波长在皮肤中组织中穿透深，凝固作用强，热损伤范围较大。
（3）适应症：Nd:YAG激光主要用于治疗血管增生性损害，如海绵状血管瘤，淋巴血管瘤，血管角皮瘤，化脓性肉芽肿，血管内皮瘤，木村病等，还可用于寻常疣，趾疣的治疗。
4．掺铟砷化稼半导体激光（1）技术参数：波长为980nm,功率一般为10-30W，是一种大功率半导体激光。
（2）作用原理：与Nd:YAG激光类似，在皮肤组织中主要产生热效应，导致皮肤组织气化，炭化，凝固。
Jh35(氦氖)激光治疗仪介绍及参数等
氦氖激光治疗仪特点与优势功率稳定性高，输出功率连续可调仪器配有光学转向镜头与扩束镜头激光束可作任意方向旋转光斑6~100mm可调配有二分叉光纤,可作穴位照射,有定位控制照射角度：水平360度,垂直120度产品注册号：沪食药监械（准）字2006第2240676号JH35激光类型激光光纤终端输出功率激光镜筒扩束照射输出功率功率稳定性激光功率复现性定时时间定时误差工作电源外形尺寸封离型氦氖激光器一进一出 35mW 35mW ≦±10%≦±10%0至60分钟≦±10%AC220伏±10% 50Hz±1Hz 260x160x1050毫米上海珏华医疗器械有限公司上海市嘉定西门嘉丰80号电话：+86 21 5521 4880传真：+86 21 5521 4080电子邮件：jhlaser@632.8nm波长的激光照射能使血液中蛋白质分子结构改变，其生物效应改变血液流变学性质，使全血粘度降低，血浆粘度降低，RBC变形能力增强，调整机体免疫状态，改善机体中毒状态，增强超氧歧化酶活性，清除中分子物质，清除某些有毒物质。
使血液凝固性降低，抑制血栓形成，改善血液循环与微循环，提高机体免疫能力。
因此氦氖激光的治疗优越性体现在：激光针灸具有针感强，疗效显著，无接触感染，无痛，无副作用之功效，本机既可激光直射输出，作激光扩束照射治疗，也可采用二分叉光纤输出，对人体多穴位进行激光理疗。
JH35激光治疗仪治疗原理本公司生产的氦氖激光治疗设计合理、工作稳定、使用安全、治疗效果好。
该机广泛应用于皮肤科、理疗科、康复科、精神科、针灸科、妇科、神经科、外科等多种医疗科室。
该机既可利用激光光纤进行单（双）穴位治疗，也可利用扩束系统对大面积病患组织进行照射治疗。
氦氖激光对加强血液细胞新陈代谢，增强细胞火力疗效明显。
特别适用于对各种炎症、溃疡及精神分裂症进行照射治疗。
JH35激光扩束镜筒激光单路输出光纤激光双路输出光纤。
光电检测习题
作业：
1、在室温300K时，已知2CR44 型硅光电池在辐照度 为100mW/cm2 时的开路电压为Uoc =550mV ，短路电 流Isc=28 mA Байду номын сангаас试求：室温情况下，辐照度降低到 200mW/cm2 时的开路电压 Uoc与短路电流 Isc 。
2、已知CDS 光敏电阻的暗电阻RD=5MΩ，在照度为 50lx时亮电阻R=2KΩ，用此光敏电阻控制继电器，如下 图所示，如果继电器的线圈电阻为2KΩ，继电器的吸合 电流为3mA，问需要多少照度时才能使继电器吸合？如 果需要在100lx时继电器才能吸合，则此电路需作如何 改进。
4-3 （第四章习题）
4-4
4-5
5-7
5-8 光电倍增管GDB44F 的阴极光照灵敏度为 0.5μA/lm，阳极灵敏度为50A/lm，要求长期使用 时阳极允许电流限制在2μA 以内。求： （1）阴极面上允许的最大光通量。 （2）当阳极电阻为75KΩ 时，最大的输出电压。 （3）若已知该光电倍增管为12 级的 倍增极，当 要求输出信号的稳定度为1%时，求高压电源电压 的稳定度。
试求：（1）幕的光照度为多少lx？ （2）幕的反射出射度为多少lx？ （3）幕每秒钟接收多少个光子？
光电检测技术习题
2、在室温300K时，已知2CR21 型硅光电池在辐照度 为100mW/cm2 时的开路电压为Uoc =550mV ，短路电 流Isc=6 mA 。试求：室温情况下，辐照度降低到 50mW/cm2 时的开路电压 Uoc与短路电流 Isc 。（第 三章习题）
补充作业题：
1、一台氦氖激光器，发出波长为0.6328μm的激光束， 其功率为3mW，光束平面发散角为0.02mrad，放电 毛细管直径为1mm，求：

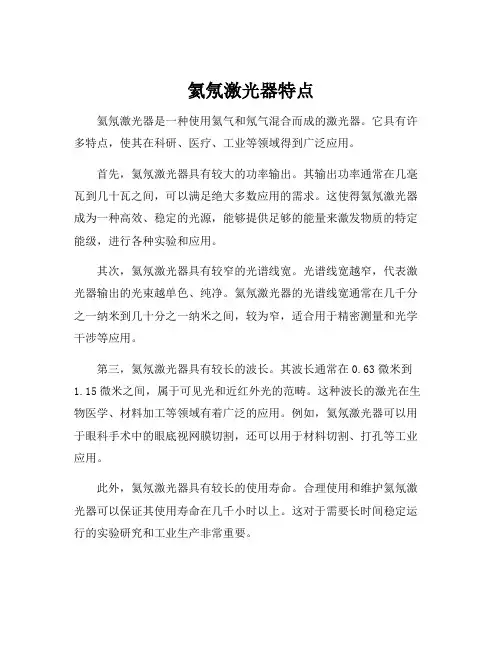

氦氖激光器特点
氦氖激光器特点氦氖激光器是一种使用氦气和氖气混合而成的激光器。
它具有许多特点，使其在科研、医疗、工业等领域得到广泛应用。
首先，氦氖激光器具有较大的功率输出。
其输出功率通常在几毫瓦到几十瓦之间，可以满足绝大多数应用的需求。
这使得氦氖激光器成为一种高效、稳定的光源，能够提供足够的能量来激发物质的特定能级，进行各种实验和应用。
其次，氦氖激光器具有较窄的光谱线宽。
光谱线宽越窄，代表激光器输出的光束越单色、纯净。
氦氖激光器的光谱线宽通常在几千分之一纳米到几十分之一纳米之间，较为窄，适合用于精密测量和光学干涉等应用。
第三，氦氖激光器具有较长的波长。
其波长通常在0.63微米到1.15微米之间，属于可见光和近红外光的范畴。
这种波长的激光在生物医学、材料加工等领域有着广泛的应用。
例如，氦氖激光器可以用于眼科手术中的眼底视网膜切割，还可以用于材料切割、打孔等工业应用。
此外，氦氖激光器具有较长的使用寿命。
合理使用和维护氦氖激光器可以保证其使用寿命在几千小时以上。
这对于需要长时间稳定运行的实验研究和工业生产非常重要。
然而，氦氖激光器也存在一些不足之处。
例如，氦氖激光器的体积较大，需要较大的安装空间。
此外，氦氖激光器的效率较低，能量转换率较小，存在能量损耗问题。
因此，在使用氦氖激光器时需要注意合理选择功率和波长，避免浪费和无效使用。
同时，定期进行维护和保养，提高激光器的使用寿命和稳定性。
在实验室和工业领域使用氦氖激光器时，还需要注意激光辐射的危害，采取相应的保护措施，确保操作人员和环境的安全。
总之，氦氖激光器具有功率输出大、光谱线宽窄、波长长等特点，适用于多种科研、医疗和工业应用。
合理使用和维护氦氖激光器能够最大限度地发挥其优势，提高实验和应用效果。
同时，安全使用氦氖激光器，防范激光辐射的危害，是使用者在操作过程中需要重视的问题。
氦氖激光器
He－Ne激光器实例
普通氦氖激光器
电源和激光管封装在一起
2.3 He－Ne激光器的工作能级 典型的四能级系统 图：
共振转移： He原子的21S0和23S1态分别与Ne原子的3S﹑2S态靠得很近 He + e He（21S0）+ e He + e He（23S1）+ e He（21S0）+ Ne He + Ne（3S2)+0.048ev He（23S1）+ Ne He + Ne（2S2)+0.039ev 电子碰撞激发：（与共振转移相比，此过程的激发速 率要小得多） e + Ne e + Ne（2S) e + Ne e + Ne（3S) 串级跃迁：Ne与电子碰撞被激发到更高能态，然后再跃 迁到2S和3S态，此过程贡献最小 复合激发： 先形成分子离子，再与电子碰撞获得激发态Ne分子
氦－氖气体激光器
基本内容 回顾：激光器的基本结构 一 激光器的基本知识 二 氦氖激光器的工作原理介绍
回顾：激光器的基本结构
所有激光器的基本组成都包括三大部分： 工作物质： 激光器的核心 氦氖激光器的He－ Ne气 Nd+3：YAG激光器中的Nd+3 谐振腔： 形成激光振荡的必要条件，还对光 束质量起着约束作用 平平腔 平凹腔 稳定 腔 非稳腔 泵浦系统：为实现粒子数反转提供外界能量 电激励 光激励 热激励 化学能激励 核能激励
2.5 He-Ne激光器的输出功率
1.1 He-Ne激光器的增益系数 He-Ne激光器属于以非均匀加宽为主但又不能忽略均匀加宽 影响的综合加宽线型，按照综合加宽的情况计算其输出功 率。 Ne原子在 到 +d 范围内的小信号反转粒子密度按多普 勒非均匀展宽公式为
HNR 系列 氦氖激光器 使用说明书
使用说明书HNR系列氦氖激光器KEWLAB Pty Ltd目录一.产品介绍 (1)二.技术参数 (1)三.产品界面说明 (2)四.操作流程 (4)五.机械图纸 (5)六.安全事项 (6)七.常见故障 (7)一.产品介绍氦氖激光器是以氦气、氖气作为工作物质的气体激光器，以连续激励方式输出激光。
HNR系列氦氖激光器采用激光管和激光电源分离的结构，型号种类齐全，输出功率从1.2mW～5mW。
氦氖激光器采用管式设计，成熟的硬封接技术，能方便地安装在光学系统中，广泛应用于准直、定位、全息技术、精密测量、医学、光学教学等领域。
特点：●单色性好●稳定性好●光束质量高●方向性强●结构紧凑●操作简单二.技术参数1.激光管参数产品型号HNR012R HNR015R HNR020R HNR030R HNR040R HNR050R 工作波长632.8nm632.8nm632.8nm632.8nm632.8nm632.8nm 输出功率≥1.2mW≥1.5mW≥2.0mW≥3.0mW≥4.0mW≥5.0mW 发散角≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad≤1.9mrad 偏振模式随机随机随机随机随机随机光斑直径0.57mm0.60mm0.64mm0.70mm0.90mm 1.0mm 功率稳定性±5%±5%±5%±5%±5%±5%模式TEM00TEM00TEM00TEM00TEM00TEM00工作电流4mA4mA4mA5mA5mA5mA工作寿命>5000小时>5000小时>5000小时>5000小时>5000小时>5000小时输入电压220V±10%220V±10%220V±10%220V±10%220V±10%220V±10%封装尺寸Φ36mm×224mmΦ44mm×279mmΦ44mm×294mmΦ44mm×324mmΦ44mm×344mmΦ44mm×344mm2.激光电源参数产品型号HNE-1HNE-2输入电压(VAC)220220电流(mA)45工作电压(V)15001500启动电压(V)50006000外置电源尺寸(mm)140×170×70140×170×70工作温度(℃)-40～70产品备注：所有激光管配相应激光电源三.产品界面说明产品全貌1.激光电源2.激光管出光孔线孔4-M4安装孔四.操作流程(1)拆开产品包装，检查产品是否完整，如果货物不完整，或有不正确的货物寄给你，请立即联系我司。
第二章 氦氖激光器
He（23S1、21S0）与Ne（2S、3S）能量非常接近， 很容易发生碰撞能量转移，且都是亚稳态，原子辐 射寿命较长，电子碰撞截面大，有利于选择激发Ne 到（2S、3S）能级。 He对Ne的选择性激发比电子直接碰撞激发的概大， Ne（3S2）对He共振能量转移激发依赖最大。可以认
为Ne（3S2）上的粒子是由He（21S0）能量转移激发。
2013-7-5
激光器件原理与设计
14
第二章 氦氖激光器
在电流逐渐增大、电子密度增 强的过程中，激光上能级的粒 子最初呈线性增长。随着电子 碰撞消激发加剧，粒子增长速
度减缓，最后达到饱和状态。
而激光下能级的粒子在此过程 中始终保持着线性增长的关系，
故而使粒子数反转值在某一放
电电流条件下，出现最大值。 从图中可看到，随放电电流变 化，增益 存在一个最佳值
2013-7-5
激光器件原理与设计
17
第二章 氦氖激光器
2.增益分布：增益沿放电管轴向分布均匀，径向分布不均匀
影响因素：放电电流、总气压和气体混合 比。 随电流增大，管轴中心出现增益饱和并下 降；电流继续增大，管壁附近出现增益下 降。 在一定电流下，气压增大，管轴中心出现 增益饱和并下降。这是因中心处Ne(1s)粒 子在气压较大时不易扩散到管壁碰撞弛豫， 导致Δ N减小，增益下降。 Ne增多，增益下降且径向分布加宽。
2013-7-5 激光器件原理与设计 1
第二章 氦氖激光器
(3) 输出稳定：功率稳定性达到30秒内的误差为0.005%, 十分钟内的误差为0.015％。 (4) 可见光输出。 适用于：精密测量、检测、准直、导向、水中照明、信息 处理、医疗等 。 1.2.1 He-Ne激光器工作原理 一、He-Ne激光器工作物质能级特点 He-Ne激光器是混合气体器件，Ne为产生激光的物质， He是辅助气体，用来提高Ne泵浦效率 。
