交换机级联方法
交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。
特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题
多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联
级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：
使用普通端口级联
所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1
使用Uplink端口级联
在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2
其连接示意如图3所示。
图3
2、交换机堆叠
此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
提示：采用堆叠方式的交换机要受到种类和相互距离的限制。
首先实现堆叠的交换机必须是支持堆叠的;另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。
不同连接方式的优缺点
都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
级联的优点是可以延长网络的距离，理论上可以通过双绞线和多级的级联方式无限远的延长网络距离，级联后，在网络管理过程中仍然是多个不同的网络设备。
另外级联基本上不受设备的限制，不同厂家的设备可以任意级联。
级联的缺点就是多个设备的级联会产生级联瓶颈。
例如，两个百兆交换机通过一根双绞线级联，这时它们的级联带宽是百兆，这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。
堆叠的优点是不会产生性能瓶颈，因为通过堆叠，可以增加交换机的背板带宽，不会产生性能瓶颈。
通过堆叠可以在网络中提供高密度的集中网络端口，根据设备的不同，一般情况下最大可以支持8层堆叠，这样就可以在某一位置提供上百个端口。
堆叠后的设备在网络管理过程中就变成了一个网络设备，只要赋于一个IP地址，方便管理，也节约管理成本。
堆叠的缺点主要是受设备限制，并不是所有的交换机都支持堆叠字，不同厂家，不同型号，进行堆叠需要特定的设备的支持。
受距离限制，因为受到堆叠线缆长度的限制，堆叠的交换机之间的距离要求很近。
还有就是不同厂家的设备有时不能很好的兼容，因此厂家的设备想要进行堆叠非常困难。
综合以上两种方式来看，交换机的级联方式实现简单，只需一根普通的双绞线即可，节约成本而且基本不受距离的限制;而堆叠方式投资相对较大，且只能在很短的距离内连接，实现起来比较困难。
但也要认识到，堆叠方式比级联方式具有更好的性能，信号不易衰竭，且通过堆叠方式，可以集中管理多台交换机，大大减化了管理工作量;如果实在需要采用级联，也最好选用Uplink端口的连接方式。
因为这可以在最大程度上保证信号强度，如果是普通端口之间的连
接，必定会使网络信号严重受损。
另外除了上面提到了最主要的连接方式外，目前还有另外两种连接方式，一种是光纤接口的级联，实现起来也比较简单，使用光纤跳线，将光纤接口交叉连接即可，即一端的“收”要接另一端的“发”，一端的“发”要接另一端的“收”。
华为交换机级联方法
华为交换机级联方法随着网络规模的不断扩大，许多企业和机构需要使用多台交换机来构建复杂的网络架构。
在这种情况下，交换机的级联连接成为一种常见的解决方案。
华为交换机提供了多种级联方法，灵活性高，能够满足不同规模网络的需求。
一、级联的概念和作用级联是指将多台交换机连接起来，形成一个逻辑上的整体。
通过级联，可以扩展网络规模，提高网络的容量和性能。
级联还可以增强网络的可靠性，当某一台交换机故障时，其他交换机可以自动接替其功能，确保网络的正常运行。
二、单链级联单链级联是最简单的级联方法，适用于规模较小的网络。
在单链级联中，多台交换机通过一个链路连接起来，数据包在链路上传输。
单链级联的优点是结构简单，易于实现和维护。
然而，由于所有数据都要通过同一个链路传输，链路的带宽可能成为瓶颈，影响网络的性能。
三、双链级联双链级联是一种常见的级联方法，适用于规模较大的网络。
在双链级联中，每台交换机分别与相邻的两台交换机进行连接，形成一个环状结构。
数据包可以通过两条链路之一进行传输，提高了网络的带宽和可靠性。
如果一条链路故障，数据包可以通过另一条链路继续传输，不会影响网络的正常运行。
四、星型级联星型级联是一种灵活的级联方法，适用于需要频繁添加或移除交换机的情况。
在星型级联中，每台交换机都与一个核心交换机相连，核心交换机负责转发数据包。
当需要添加或移除交换机时，只需调整核心交换机的连接，不会对其他交换机造成影响。
星型级联的优点是易于扩展和维护，但核心交换机可能成为单点故障，需要进行冗余设计。
五、堆叠级联堆叠级联是一种高级的级联方法，适用于需要高容量和高性能的网络。
在堆叠级联中，多台交换机通过堆叠链路连接起来，形成一个逻辑上的单一设备。
堆叠后的交换机可以共享资源，提供更大的带宽和更高的性能。
堆叠级联的优点是灵活性高，可以根据需要选择是否进行堆叠。
然而，堆叠链路的带宽可能成为瓶颈，需要进行合理规划。
六、混合级联混合级联是指将多种级联方法结合起来使用，根据需要灵活选择。
光纤网络交换机设备的级联图解
光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。

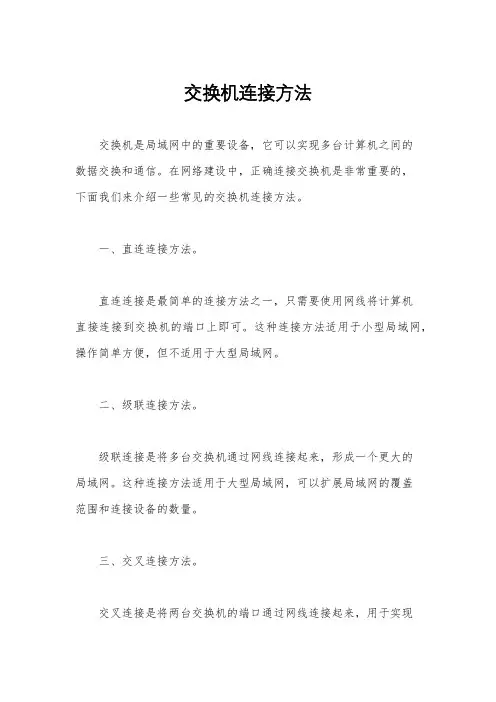

交换机连接方法
交换机连接方法
交换机是局域网中的重要设备，它可以实现多台计算机之间的
数据交换和通信。
在网络建设中，正确连接交换机是非常重要的，
下面我们来介绍一些常见的交换机连接方法。
一、直连连接方法。
直连连接是最简单的连接方法之一，只需要使用网线将计算机
直接连接到交换机的端口上即可。
这种连接方法适用于小型局域网，操作简单方便，但不适用于大型局域网。
二、级联连接方法。
级联连接是将多台交换机通过网线连接起来，形成一个更大的
局域网。
这种连接方法适用于大型局域网，可以扩展局域网的覆盖
范围和连接设备的数量。
三、交叉连接方法。
交叉连接是将两台交换机的端口通过网线连接起来，用于实现
不同交换机之间的数据交换。
这种连接方法适用于构建更为复杂的网络拓扑结构，提高网络的可靠性和稳定性。
四、堆叠连接方法。
堆叠连接是将多台同型号的交换机通过特殊的堆叠线连接在一起，形成一个逻辑上的整体。
这种连接方法适用于需要扩展交换机端口数量和提高网络性能的场景。
五、无线连接方法。
除了有线连接方法外，现在的交换机也支持无线连接，可以通过无线网络连接到交换机，实现更加灵活的网络部署和设备连接。
总结。
以上是一些常见的交换机连接方法，不同的网络环境和需求会有不同的连接方式。
在实际应用中，我们需要根据实际情况选择合适的连接方法，合理规划网络拓扑结构，确保网络的稳定运行和高效通信。
希望以上内容对您有所帮助，谢谢阅读！。
计算机网络基础教程：交换机的级联
第八章建设TCP/IP局域网前面六章中，我们讨论了构造一个网络系统的主要设备：传输介质、网卡、集线器、交换机、路由器和中继器。
我们还讨论了控制通讯所需要的协议。
现在，我们将讨论如何构建局域网络。
这里将涉及如何级联交换机，使用虚拟子网VLAN技术来高效率地划分子网，如何使用路由技术将VLAN连接到一起，如何将多个交换机连接到一起，对于带冗余链路的交换机网络如何避免循环数据报。
最后，我们将一起讨论流行的局域网类型。
8.1交换机的级联在建设局域网中，有两种情况需要级联交换机。
第一种情况是在一台交换机的端口数量不够时，需要使用更多的交换机来提供更多的交换端口。
在这种情况下，为了使两台或更多台交换机能够通讯，需要把它们级联起来。
第二种情况是计算机节点不在一个工作区域，需要分布两个或更多的交换机来连接它们，然后再将这些交换机级联起来。
也就是说，通过使用更多的交换机，能够：提供更多的交换机端口；网络能够覆盖更大的区域。
有两种级联交换机的方法：使用普通的交换端口使用专用的堆叠端口8.1.1交换机的干线级联技术图8.1是使用普通的交换端口实现级联的例子。
图8.1使用trunk方式的交换机级联在交换机级联中，级联的线路往往承担更大的数据流量，因此常称级联线路为干线trunck。
通常可以使用更多的交换机端口来实现级联，以使干线具有更高的传输带宽。
在图8.1中，使用4个普通的100Mbps交换端口将两台交换机级联起来，在全双工的条件下，使干线得到800Mbps的传输带宽。
但是，不能使用4根导线简单地将两台交换机连接起来就算完成了级联工作。
还需要对两个交换机进行配置，指明着4个端口组成一个级联干线trunck。
向交换机声明这4个端口构成一条干线，交换机就可以有效地在这4个端口上实现流量分配，使4个端口联合工作，确保提供最大的数据传输带宽。
图8.2是以图形方式配置交换机级联干线端口的例子。
在例子中可以看出，这台交换机的端口7、8、9已经选择作为了同一个Trunk。

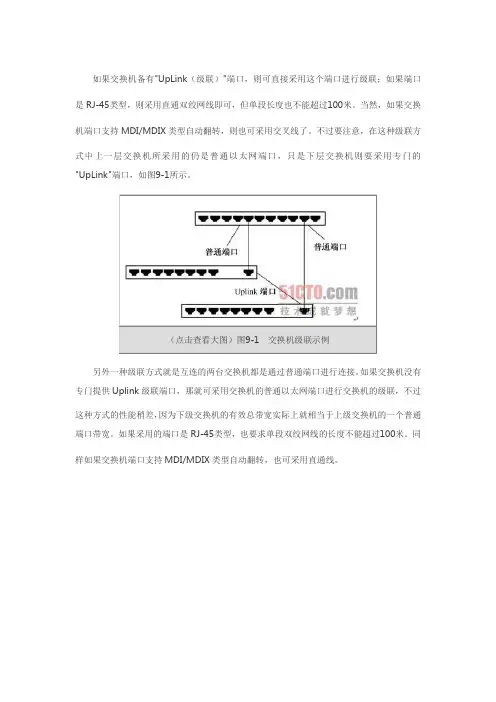

交换机级联
如果交换机备有"UpLink（级联）"端口，则可直接采用这个端口进行级联；如果端口是RJ-45类型，则采用直通双绞网线即可，但单段长度也不能超过100米。
当然，如果交换机端口支持MDI/MDIX类型自动翻转，则也可采用交叉线了。
不过要注意，在这种级联方
式中上一层交换机所采用的仍是普通以太网端口，只是下层交换机则要采用专门的"UpLink"端口，如图9-1所示。
（点击查看大图）图9-1 交换机级联示例
另外一种级联方式就是互连的两台交换机都是通过普通端口进行连接。
如果交换机没有专门提供Uplink级联端口，那就可采用交换机的普通以太网端口进行交换机的级联，不过这种方式的性能稍差，因为下级交换机的有效总带宽实际上就相当于上级交换机的一个普通端口带宽。
如果采用的端口是RJ-45类型，也要求单段双绞网线的长度不能超过100米。
同样如果交换机端口支持MDI/MDIX类型自动翻转，也可采用直通线。

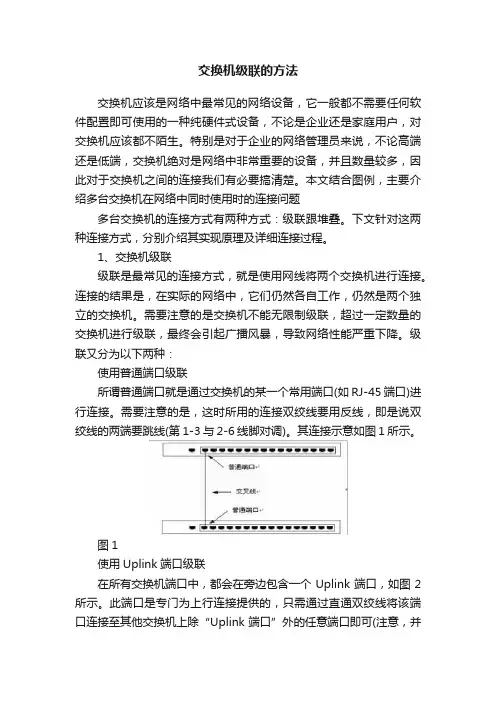

交换机级联的方法
交换机级联的方法交换机应该是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备，不论是企业还是家庭用户，对交换机应该都不陌生。
特别是对于企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，因此对于交换机之间的连接我们有必要搞清楚。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
交换机连接方法
交换机连接方法交换机是局域网中的重要设备，它可以实现多台计算机之间的快速数据传输和通信。
在网络建设中，正确连接交换机是至关重要的。
下面我们将介绍交换机连接方法，希望对大家有所帮助。
首先，我们需要准备好连接交换机所需的设备，包括交换机、网线和计算机。
接下来，我们将详细介绍交换机连接方法。
1. 直连连接方法。
直连连接是最常见的连接方式之一。
首先，将一端的网线插入交换机的任意一个端口，另一端插入计算机的网卡接口。
然后，通过配置计算机的IP地址和子网掩码，即可实现计算机与交换机之间的连接。
2. 交叉连接方法。
交叉连接是另一种常见的连接方式。
在交叉连接中，我们需要使用交叉网线，将一端插入交换机的任意一个端口，另一端插入计算机的网卡接口。
与直连连接不同的是，交叉连接不需要配置计算机的IP地址和子网掩码，可以直接实现连接。
3. 级联连接方法。
级联连接是将多台交换机连接在一起，扩大局域网规模的一种方法。
在级联连接中，我们需要使用交叉网线，将一端插入第一台交换机的任意一个端口，另一端插入第二台交换机的上联口。
以此类推，将多台交换机连接在一起，形成一个大型的局域网。
4. VLAN连接方法。
VLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将物理上分散的设备组织成一个逻辑上的局域网。
在VLAN连接方法中，我们需要在交换机上进行VLAN配置，将不同的端口划分到不同的VLAN中，实现不同VLAN之间的隔离和通信。
5. 无线连接方法。
除了有线连接方式外，我们还可以通过无线方式连接交换机。
在无线连接方法中，我们需要使用无线路由器和无线网卡，将无线路由器连接到交换机上，然后通过无线网卡与交换机进行连接，实现无线局域网的覆盖和通信。
总结。
通过以上介绍，我们了解了交换机的几种连接方法，包括直连连接、交叉连接、级联连接、VLAN连接和无线连接。
在实际网络建设中，我们可以根据实际需求选择合适的连接方式，确保网络连接稳定、高效。
路由器交换机路由器级连设置
路由器与路由器的级联设置方法
首先连接方式：ADSL与第一个路由器的WAN口连接，然后第一个路由器的LAN口与第二个路由器的WAN口连接。
第一个路由器的WAN口，设置成：静态地址（假设是192.168.1.1），保存，开启DHCP。
登录第二个无线路由器，启用DHCP,LAN地址要修改成192.168.0.1，重启后用192.168.0.1再次登录，其WAN口设置成192.168.1.2,，255.255.255.0,，DNS 192.168.1.1，保存。
启用无线，设置无线连接密码，重启。
通过第一个路
由器登录的电脑自动
获取的IP为
192.168.1.X网段，通
过第二个无线路由器
登录的电脑为
192.168.0.X网段。
亦可采用：第一
个路由器的LAN口与
第二个路由器的LAN
连接设置方式：，这
样能使第二个无线路
由器接入的电脑IP地
址段与接入第一个的
相同，但是LAN口与
LAN连接这段网线一
般要做成交叉线，此
时第一个路由器设置
同上，第二个无线路
由器的LAN地址要修改成与第一个的LAN地址不同以避免冲突（如设置192.168.1.2），关闭其DHCP，开启无线及设置无线连接密码。
如果两路由器之间加一交换机，交换机与第一个路由器的LAN相连，第二个路由器与交换机的LAN相连，第二个路由器的设置方法同上。
交换机的级联
一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC 机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。
基本网络结构如图1所示。
在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。
二、交换机的级联拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
但级联技术和堆栈技术也有所不同，它们的应用范围也不同。
交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。
因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。
但这也不是说可以任意级联，因为线路过长，一方面信号在线路上的衰减也较多，另一方面，毕竟下级交换机还是共享上级交换机的一个端口可用带宽，层次越多，最终的客户端可用带宽也就越低(尽管你可能用的是百兆交换机)，这样对网络的连接性能影响非常大，所以从实角度来看，建议最多部署三级交换机，那就是核心交换机-二级交换机-三级交换机。
这里的三级并不是说只能允许最多三台交换机，而是从层次上讲只能三个层次。
连接在同一交换机上不同端口的交换机都属于同一层次，所以每个层次又能允许几个，甚至几十个交换机级联。
层级联所用端口可以是专门的UpLink端口，也可以是普通的交换端口。
交换机连接方法
交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpL ink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
UP'堆叠端口直接连接”■1 ______________________________ u __________________________________________________________________________________________________________________ J 3此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆 叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并 且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品rF.rrt 牌。
