4.SIMATIC管理器的使用训练_
SIMANTIC 管理器4
Date: File:
2011-2-26 SSP1_04C.18
Information and Training Center Knowledge for Automation
练习4.4： 练习 ：插入 S7 块
SIMATIC S7
Siemens AG 2000. All rights reserved.
Information and Training Center Knowledge for Automation
项目的存储位置
SIMATIC S7
Siemens AG 2000. All rights reserved.
Date: File:
2011-2-26 SSP1_04C.10
Information and Training Center Knowledge for Automation
建立项目
这里选择项 目名，用 “OK”确认。
SIMATIC S7
Siemens AG 2000. All rights reserved.
Date: File:
2011-2-26 SSP1_04C.11
Information and Training Center Knowledge for Automation
Siemens AG 2000. All rights reserved.
Date: File:
2011-2-26 SSP1_04C.15
Information and Training Center Knowledge for Automation
标准库
SIMATIC S7
Siemens AG 2000. All rights reserved.
实训三SLC与S新整理PLC的DP通信

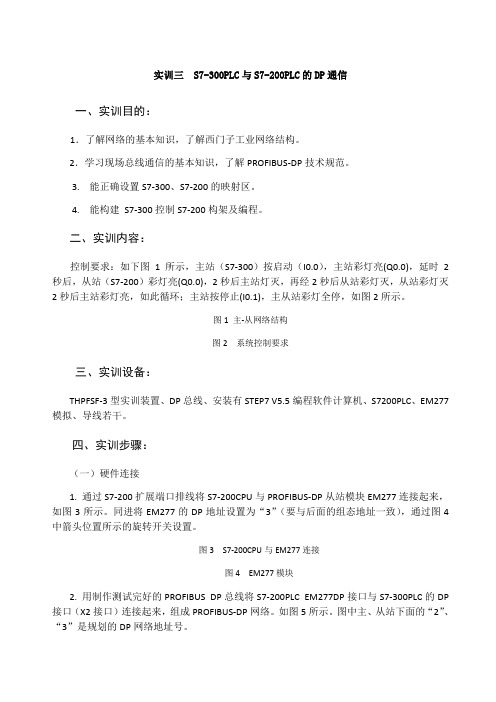

实训三 S7-300PLC与S7-200PLC的DP通信一、实训目的：1．了解网络的基本知识，了解西门子工业网络结构。
2．学习现场总线通信的基本知识，了解PROFIBUS-DP技术规范。
3. 能正确设置S7-300、S7-200的映射区。
4. 能构建S7-300控制S7-200构架及编程。
二、实训内容：控制要求：如下图1所示，主站（S7-300）按启动（I0.0），主站彩灯亮(Q0.0)，延时2秒后，从站（S7-200）彩灯亮(Q0.0)，2秒后主站灯灭，再经2秒后从站彩灯灭，从站彩灯灭2秒后主站彩灯亮，如此循环；主站按停止(I0.1)，主从站彩灯全停，如图2所示。
图1 主-从网络结构图2 系统控制要求三、实训设备：THPFSF-3型实训装置、DP总线、安装有STEP7 V5.5编程软件计算机、S7200PLC、EM277模拟、导线若干。
四、实训步骤：（一）硬件连接1. 通过S7-200扩展端口排线将S7-200CPU与PROFIBUS-DP从站模块EM277连接起来，如图3所示。
同进将EM277的DP地址设置为“3”（要与后面的组态地址一致），通过图4中箭头位置所示的旋转开关设置。
图3 S7-200CPU与EM277连接图4 EM277模块2. 用制作测试完好的PROFIBUS DP总线将S7-200PLC EM277DP接口与S7-300PLC的DP 接口（X2接口）连接起来，组成PROFIBUS-DP网络。
如图5所示。
图中主、从站下面的“2”、“3”是规划的DP网络地址号。
图5 构建PROFIBUS-DP网络（二）网络组态1. 生成S7-300主站打开STEP 7，首先执行菜单命令“文件”→“新建...”创建一个S7项目，自己可重新命名项目名，这里重命名为“300-200”。
选中项目名，然后执行菜单命令“插入”→“站点”→“SIMATIC 300 站点”，在此项目下插入S7-300的PLC工作站。
SIMATIC-S7-200 SMART编程培训(高端培训)
• 掌握触点指令和输出指令的应 用 • 掌握S7-200 SMART输入/输 出接线方法 • 掌握项目的创建方法及下载方 法 • 掌握PLC的控制过程
1.4 电动机点动运行的PLC控制
一、实训任务
用S7-200 SMART PLC实现三相异步电动 机的点动运行控制。
1.4 电动机点动运行的PLC控制
1.6 定时器及计数器指令
二、计数器指令
1.6 定时器及计数器指令
二、计数器指令
1.7电动机星三角起动的PLC控制
本节要点
• 掌握定时器的使用 • 掌握梯形图的编程规则 • 掌握用程序状态监控和调试程 序的方法
1.7电动用机星P三LC角实起动现的电PL动C控机制的 -△降压起动控制，即 一、按实下训任起务动按钮，电动机星（ Y）形起动；起动结
1.7电动机星三角起动的PLC控制
二、实训步骤 6、编写程序——编程规则
S（Set）指令也称为置位指令， 其梯形图如图1-33a所示，由置位线圈、 置位线圈的位地址（bit）和置位线圈 数目（n）构成。
R（Reset）指令又称为复位指令， 其梯形图如图1-35a所示，由复位线圈、
1.3 位逻辑指令
五、置复位和触发器指令 1、置复位指令
位线圈数目是从指令中指定的位元件开始，共有n（1～255）
二、实训步骤 2、I/O分配
1.7电动机星三角起动的PLC控制
二、实训步骤 3、原理图绘制
1.7电动机星三角起动的PLC控制
二、实训步骤 4、创建工程项目 5、编辑符号表
1.7电动机星三角起动的PLC控制
二、实训步骤 6、编写程序
电动机的星三角起动控制梯形图
1.7电动机星三角起动的PLC控制

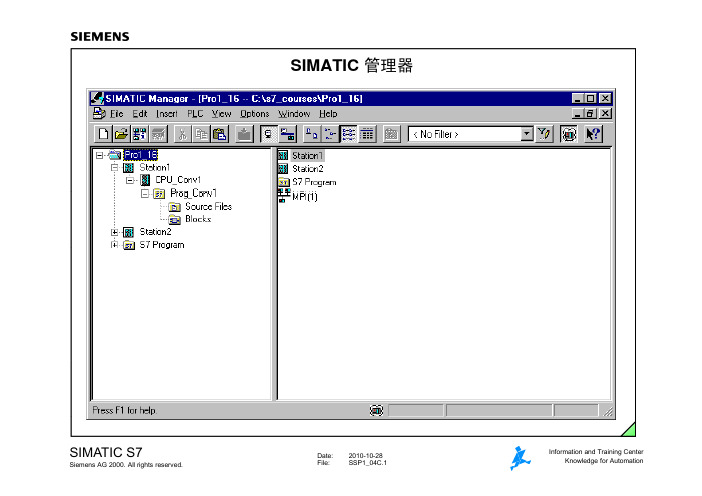

4simatic manager [只读] [兼容模式]
![4simatic manager [只读] [兼容模式]](https://img.taocdn.com/s3/m/4fcfe7eef7ec4afe04a1dfab.png)
SIMATIC 管理器SIMATIC S7从过程到项目项目管理SIMATIC 管理器硬件FB21OB1I1.0I1.1Q4.0软件过程SIMATIC S7STEP 7 工具SIMATIC S7启动SIMATIC 管理器或SIMATIC S7SIMATIC 管理器菜单和工具栏标题栏菜单栏工具栏状态栏任务栏SIMATIC S7SIMATIC 管理器中的工具条Windows 95 符号STEP 7 符号显示可访问的接点S7 存储器卡下载(到PLC)定义过滤器选择的过滤器(S7-PLCSIM)SIMATIC S7仿真模块()STEP 7 项目结构SIMATIC S7SIMATIC 管理器中离线/在线SIMATIC S7项目的存储位置SIMATIC S7建立项目这里选择项目名，用OK确认。
“OK”确认SIMATIC S7插入S7 程序SIMATIC S7插入S7 块SIMATIC S7STEP 7 帮助系统SIMATIC S7STEP 7上下文帮助SIMATIC S7标准库SIMATIC S7练习4.2：建立项目在这里输入项目名，用“OK”确认SIMATIC S7练习4.3：插入S7 程序SIMATIC S7练习4.4：插入S7 块SIMATIC S7练习4.5：CPU 存储器复位手动1.把模式选择器放在通过PG 1.把模式选择器放在RUN P”插入存储器卡后1.把模式选择器放在要求存储“STOP”位置2.把模式选择器保持在“MRES”位置，直到“STOP”“RUN-P”位置2.菜单选择：PLC -> Operating Mode ->Stop “STOP”位置2.插入存储器卡3“STOP”存储器复位直到STOP 指示灯闪烁两次(慢速)3.松开模式选择器自动回到Mode > Stop 3.菜单选择：PLC -> Clear/Reset3.STOP 灯慢速闪烁(自动回到“STOP” 位置)11点击“OK”1执行存储器复位1.把模式选择器保持在“MRES”位置（STOP 指示灯快速闪烁） 1.点击OK 按钮确认存储器复位1.把模式选择器保持在“MRES”位置（STOP 指示灯快速闪烁）2.松开模式选择器(自动回到“STOP”位置)2.松开模式选择器(自动回到“STOP”位置)SIMATIC S7。
SIMATIC管理器和对象
第2章：SIMATIC 管理器和对象目录：第2章SIMA TIC 管理器和对象 ..................................................................................................................................................... 2-1 1.SIMA TIC 管理器的全局设置 .................................................................................................................................................... 2-11.1 用户定制............................................................................................................................................................................. 2-11.2 用户项目和库的位置 ......................................................................................................................................................... 2-21.3 项目备份............................................................................................................................................................................. 2-21.4 项目的保持......................................................................................................................................................................... 2-51.5 消息号范围......................................................................................................................................................................... 2-62.项目视图和对象 .......................................................................................................................................................................... 2-62.1 工厂视图............................................................................................................................................................................. 2-72.2 组件视图............................................................................................................................................................................. 2-82.3 过程对象视图..................................................................................................................................................................... 2-93.多项目........................................................................................................................................................................................ 2-103.1 创建项目........................................................................................................................................................................... 2-113.2 创建多项目....................................................................................................................................................................... 2-134.项目语言.................................................................................................................................................................................... 2-17练习................................................................................................................................................................................................... 2-19练习2.1 创建和操作多项目 ................................................................................................................................................... 2-191. 任务................................................................................................................................................................................... 2-192. 指南................................................................................................................................................................................... 2-19第2章SIMATIC 管理器和对象SIMATIC 管理器是PCS 7 项目工程任务的核心管理工具。
亚龙YL-101-SM型自动控制实训系统实训内容
一、《柔性生产线》实训教学大纲（一）实训的目的亚龙YL-101-SM型自动控制实训系统（MPS机电一体化）由上料检测站、搬运站、加工站、安装站、安装搬运站和分类站等六套各自独立而又紧密相连的工作站组成，具有较好的柔性(灵活性)，各个站之间通信采用网络通信方式（PROFIBUS）即主站采用S7-300-313C 2DP通过通信模块EM277与S7-200 PLC 之间实现相互通信。
该系统囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、可编程控制器、传感器等多种控制技术，给学生提供了一个典型的综合实训环境，使学生学过的诸多单科专业知识在这里得到全面认识、综合训练和相互提升。
1)传感器的使用：该系统所使用的传感器数量达四十多个，有光纤式、电感式、光电的以及磁性传感器，每种传感器都有各自作用，根据被检测物的性质不同发挥作用使系统得以可靠工作。
学员可通过了解系统中各类传感器的工作特性来加强对这些传感器的感性认识，再结合老师对传感器的工作原理分析和特性演示，可使学员快速掌握所学知识；2)气动技术的应用：该装置上使用了大量的气动元件，包括多种电控气动阀、多种气缸、气动手爪、真空吸盘、真空发生器、过滤减压阀等。
在学习这些气动元件时，学生不但可以单独学习每一种气动元件，而且还可以在学习时了解各种气动元件之间是如何配合起来进行工作的；3)可编程控制器的编程：本实训装置所提供的六个工作站都有一套PLC 控制器，这使得本设备可以分成六个完全独立的工作单元，二十几个学生可以同时进行学习而且每个学员都有动手的机会。
在该设备上学员不但可以学习PLC 的硬件和软件技术，而且可以学习PLC之间的通信技术。
为掌握学习PLC 的各方面知识提供了条件；4)电气控制电路：六个工作站的电控部分全部按照工业标准和习惯进行设计，并且以附件方式提供全部设计图纸和说明书。
学员在该设备上可学习电路原理图分析、PLC 各I/O 地址查对和新设备电路连线分析方法；5)机械系统安装和调试：六个工作站包括各种各样的机械工作系统，如回转工作台、物料分拣装置等，学员可对各个工作站进行单站实训，也可将各个站进行重新组装，然后调试至正常工作状态，对整个系统进行联机实训。
SIMATIC 博图软件培训(高端培训)
然后释放鼠标左键。
选中并按住左键 不把放线，条然拖后到开另始一个 拖设动备。的PN口。
五、设置网络参数 分别给IO控制器、IO监视器、IO设备分配IP地址和设备名称。另外还要给IO设备
定的位置。 Ø 在下方的巡视窗口的“文本”页面中输入文字信息，或者双击“按钮”图形对象
后输入文字信息。 Ø 在下方的巡视窗口的“属性”页面中设置图形对象的颜色、尺寸、位置、字体大
小、对齐方式等。 Ø 在下方的巡视窗口的“事件”页面中设置与PLC变量的关联，设置“按下”事件的
置位位和“释放”事件的复位位函数调用。
2、项目视图 Ø 双击项目树中的“添加新设备”功能，打开“添加新设备”对话框。 Ø 在对话框的控制器和HMI目录中，选中要添加的设备后。单击“确定”按钮。
双击 双击
可以现在组态设备及网络参数 也可在以后组态
双击
单击 单击
三、添加新的IO设备
在项目视图状态下 Ø 双击项目树中的“设备与网络”功能，进入设备与网络的组态界面。 Ø 在最右侧的硬件目录中选择要添加的IO设备，然后双击即可。
l 工具栏
启用/禁用程序段注释 在编辑器中显示收藏 转到上一个错误 返回读/写访问 更新不一致的块调用 启用/禁用监视 下载但不重新初始化
转到下一个错误 转至读/写访问
二、符号编辑器 双击项目树窗口中的PLC变量的“显示所有变量”项目，就进入符号编辑器。编
写PLC程序之前先创建变量有利于程序的阅读、分析和修改！
3、IO设备
Ø 选用ET200S，ET200S由通讯模块、两个电源模块、五个数字量输入模块和五个数 字量输出模块组成。
simatic 卷绕和张力控制讲解
Simatic卷绕和张力控制是一种先进的自动化控制技术，广泛应用于纺织、印刷、包装等领域。
它通过精确的控制系统，可以实现对卷绕过程中的张力、速度和卷绕密度进行精准调控，从而确保产品质量和生产效率。
本文将从以下几个方面对Simatic卷绕和张力控制进行详细讲解：一、Simatic卷绕和张力控制的基本原理1. 张力控制的概念和作用2. Simatic控制系统的结构和工作原理3. 卷绕系统中的传感器和执行器二、Simatic卷绕和张力控制的应用领域及优势1. 在纺织行业的应用案例2. 在印刷行业的应用案例3. 在包装行业的应用案例4. Simatic控制系统相比传统控制系统的优势三、Simatic卷绕和张力控制的技术特点和创新1. 控制精度和灵活性2. 实时监测和报警功能3. 与其他自动化系统的整合四、Simatic卷绕和张力控制的发展趋势1. 智能化技术的应用2. 数据化管理和远程监控3. 绿色环保的设计理念通过对以上内容的深入讲解，读者将能够全面了解Simatic卷绕和张力控制技术的原理、应用和发展趋势，进而为相关行业的生产和管理提供参考和指导。
本文也将分析Simatic卷绕和张力控制技术在工业生产中的重要性，并展望其未来发展的前景和挑战。
一、Simatic卷绕和张力控制的基本原理1. 张力控制的概念和作用在卷绕过程中，张力控制是非常重要的一环。
张力控制的主要作用是保证卷绕过程中产生的卷曲产品具有一定的紧密度和外观效果，避免卷绕过程中过紧或过松而导致的产品质量问题。
良好的张力控制也有助于提高生产效率和节约原材料。
2. Simatic控制系统的结构和工作原理Simatic控制系统是由西门子公司开发的一种先进的工业自动化控制系统，其核心部分是PLC（可编程逻辑控制器）。
PLC是一种可编程的数字计算机，通常用于工业生产线上的控制系统，能够实现对生产过程的数据采集、逻辑控制和运动控制等功能。
在Simatic卷绕和张力控制系统中，PLC可以通过与传感器、执行器和人机界面等设备的连接，实现对张力、速度、卷绕密度等关键参数的实时监测和精准控制。
SIMATIC_PCS7_标准培训--4--PC站组态
2015/8/7
Sciample Training --- SIMATIC PCS7
8
工程师站PC硬件组态（3）
第三步:硬件编译,此时
需要花较长时间,请耐 心等待.编译完成后,在 控制面板里,打开”Set PG/PC Interface”,将 接口设置成”PC internal(local)”
SIMATIC PCS7 标准培训
PC站组态
2015/8/7
内
容
PC站组态目的 组态SCE 工程师站的PC站硬件组态 其他操作站PC站组态
2015/8/7
Sciample Training --- SIMATIC PCS7 2
PC站组态目的
各个组态PC站的目的是：
为建立PC站与AS站的通讯作准备
2015/8/7
Sciample Training --- SIMATIC PCS7
10
操作员站PC硬件组态
在工程师站组态其他操作站：
在操作站本机上组态好SCE； 在工程师站的SIMATIC管理器里插入新的PC STATION； 在工程师站上按以上1—4步完成对操作员站的组 态； 将组态好的硬件编译下装至操作员站。
2015/8/7
Sciample Training --- SIMATIC PCS7
3
SCE的组态
SCE (Station Configration Editor)组态的
目的：
就像将订来的AS站里的电源模块、 CPU模块、通讯模块等插入底板 里一样,搭建好PC站的硬件结构.
2015/8/7
Sciample Training --- SIMATIC PCS7
SIEMENSPCS使用入门
SIEMENSSIMATIC过程控制系统PCS 7使用入门手册前言，目录1 简介2 建立一个项目3 使用CFC编辑器4 使用输入/输出助手5 使用SFC编辑器6 编译，下载及测试7 使用操作员站版本 12/2000A5E00058928-04安全指南本手册包括应该遵守的注意事项，以保证你自己的生命安全以及保护产品和所连接的设备。
这些注意事项在本手册中是用符号进行突出强调，并根据危险等级注明如下：危险（Danger）表示假设若不采取适当的预防措施的话，将造成死亡，严重的人身伤害。
警告（Warning）表示假若不采取适当的预防措施的话，将可能造成死亡，严重的人身伤害。
告诫（Caution）表示假若不采取适当的预防措施的话，可能造成财产损失。
注意(Notice)表示假若不采取适当的预防措施的话，可能产生不合需要的结果和状态。
合格人员只有合格人员才允许安装和操作这一设备。
合格人员规定为根据既定安全惯例和标准进行试运行，接地和为电路、设备与系统加装标签的人员。
正确使用注意如下：警告本仪器及其元件只能用于产品目录或技术说明书中阐述的应用，并且只能与西门子批准或推荐的其它生产厂购买的装置或元件相连接。
本产品只有在正确运输、存贮、组装和安装的情况下，按推荐的方式运行和维护，才能正确安全地发挥其功能。
商标SIMATIC®，SIMATIC HMI®和SIMATIC NET®是SIEMENS AG的注册商标。
本系列文件中使用的其它名称也是注册商标：第三方厂商出于他们自己的目的引用任何注册商标都将侵犯商标所有者的合法权益。
SIEMENS AG 2000版权所有未经明确的书面许可不得复制，传播或使用本资料或其中的内容。
违者要对造成的损失承担责任，保留所有权包括专利授权与实用模型，或者设计登记所产生的权利。
Siemens AGBereich Automatisierungs-und AutriebstechnikGeschaeftsgebiet Industrie-AutomatisierungssystemePostfach 4848 D-90327 Nurnberg拒负责任的声明我们已核对本手册的内容与所叙述的硬件和软件相符，因为差错难以避免，所以我们不能保证完全的一致，然而，本手册中的数据定期审查，并在下一版的文件中作必要的修改，欢迎提出改进建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注
按功能键F1总可以得到当前窗口的在线帮助。
SIMATIC 管理器菜单和工具栏
标题栏 菜单栏 工具栏
状态栏
任务栏
标题栏 标题条包含窗口标题和控制窗口的按钮。
菜单栏 包含当前窗口的所有菜单。
工具栏 包含最常用的任务图标，这些图标带有浮动标注。 状态栏 显示当前状态和附加信息。 任务栏 任务条以按钮形式显示所有打开的应用和窗口。任务条可以用鼠标右键 定位在屏幕的任何一边。
启动 SIMATIC 管理器
或
介绍 SIMATIC 管理器是一个在线/离线编辑S7 对象的图形化用户界面，这些对 象包括项目，用户程序，块，硬件站和工具。 利用 SIMATIC 管理器可以： • 管理项目和库， • 启动 STEP 7 工具， • 在线访问 PLC ， • 编辑存储器卡 启动SIMATIC管理器 在 Windows 桌面上有一个“SIMATIC Manager”图标， 在启动菜单下有一 个 “SIMATIC Manager”程序项。可以象启动任何Windows应 用程序一样双击图标 或通过菜单START -> SIMATIC -> 用户界面 安装后，在Windows 桌面上有一个S7主工具图标。SIMATIC 管 理器负责管理S7 对象，例如：项目和用户程序。打开项目，就启动了和编程有关 的工具。在程序块上双击可以启动程序编辑器，可以编写程序块 (面向对象启动)
页 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
从过程到项目
项目管理
SIMATIC 管理器
硬件
FB21 OB1
I1.0 I1.1 Q4.0
过程
软件
过程 如果仔细观察要实现自动化的过程，就会发现它是由多个较小的部分和子过程组成 的，这些小部分和子过程相互连接在一起。因此，第一个任务就是把自动化过程分解成子 任务。 硬件和软件 •硬件： • 软件： 项目 在SIMATIC S7 中，所有自动化过程的硬件和软件要求在项目中管理。项目包括 必须的硬件 (+ 组态)，网络 (+ 组态)，所有程序和自动化解决方案的数据管理。 每个子任务定义了自动化系统要完成的硬件和软件要求： 输入和输出的数目和类型 模块序号和类型 机架号 CPU型号和容量 HMI （人机界面）系统 网络系统
组态SIMATIC 工作空间
该工具提供组态多用户系统的功能。
练习4.1: 检查PG 接口
目标:
检查PG接口的正确参数设置。
过程:
- 单击工具框内的启动钮。 - 选择 Simatic --> STEP 7 --> 设定PG/PC接口。 - 选择 MPI-ISA 后，在“Properties”（属性）钮上单击。 - 检查当前PG的地址是否设定为：0。
设定PG-PC接口 。 该工具用于设定MPI网络中的本地接点地址、传输速率和最高接点地址
PID 控制参数分配 基本 STEP 7 软件包还包括处理PID闭环控制问题的块，选择“PID Control Parameter Assignment”可以为闭环控制块分配参数。 转换 S5 文件 利用 S5/S7 转换器可以把 STEP5 程序转换成相应的 STEP 7程序。
程序结构 自动化过程的数据管理 组态数据 通讯数据 程序和项目文档
STEP 7 工具
SIMATIC 管理器 SIMATIC 管理器管理STEP 7 项目，它是主程序并且也出现在 WINDOWS 桌面上。 LAD, STL, FBD 编写 STEP 7 用户程序的工具，有“梯形图（LAD）”、“语句表（STL ）”和“功能块图（FBD）”编程语言。 存储器卡参数分配 利用编程器或外部编程器可以把用户程序保存到 EPROM 卡 上。根据不同应用，需要不同的驱动器。
SIMATIC 管理器的使用训练
目录 从过程到项目....................................................................................................................................... STEP 7 工具 ……............................................................................................................................... 练习4.1: 检查PG 接口…........................................................................................................................ 启动SIMATIC 管理器 ........................................................................................................................... SIMATIC 管理器菜单和工具栏............................................................................................................ SIMATIC 管理器中的工具条................................................................................................................ STEP 7 项目结构 ………………........................................................................................................... SIMATIC 管理器中的离线/在线........................................................................................................... 项目的存储位置.................................................................................................................................... 建立项目…........................................................................................................................................... 插入 S7 程序…..................................................................................................................................... 插入 S7 块……..................................................................................................................................... STEP 7 帮助系统….............................................................................................................................. STEP 7 上下文帮助............................................................................................................................. 标准库 ................................................................................................................................................... 练习4.2：建立项目................................................................................................................................... 练习4.3：插入 S7 程序............................................................................................................................. 练习4.4：插入 S7 块................................................................................................................................. 练习4.5：CPU存储器复位.........................................................................................................
Windows 95 符号
STEP 7 符号 显示可访问的接点 S7 存储器卡 下载 (到 PLC) 定义过滤器 选择的过滤器 仿真模块 (S7-PLCSIM)
