砂石料系统正确的破碎机设备选型分析
砂石料系统正确的破碎机设备选型分析
破碎和制砂设备是人工混凝土骨料生产中的核心设备，其性能的好坏直接影响着混凝土骨料的质量，并影响着人工砂石加工系统的投资和生产成本。
目前国内外破碎和制砂设备厂家繁多，品种多样，其性能和价格也各有不同。
如何选择合适的破碎、制砂设备，以保证人工砂石生产系统的运行可靠性、技术先进性、经济合理性是人工砂石生产系统设计的主要课题。
彭水水电站砂石加工系统所在地鸭公溪，是该水电站建设所需混凝土骨料的生产基地，料场原料为灰岩，功指数、磨耗指数较小。
系统设计规模按满足 1 6万 m 3 ，月混凝土生产强度设计，在工程施工的高峰时段( 高峰时段持续时问为4个月)，采用 3 班制生产来满足混凝土高峰月浇筑强度 2 2万t混凝土所需骨料，系统生产规模毛料处理量 1560 t／h ，成品砂石料生产能力1235t／h。
彭水水电站混凝土总量约210万方，但施工强度相当高。
为既能节约投资又能确保彭水水电站施工进度和工程质量，通过运行时问和设备的负荷率来满足砂石加工系统在高峰时段的运行；混凝土骨料以 3级配为主，兼顾1、2 级配，工艺设计要能灵活调整，满足混凝土浇筑的需要；原料最大粒径与产品粒径之比较大，需要较大的破碎比；碾压混凝土用砂和常规混凝土用砂的石粉含量要求不同，这些特性也影响主要设备的选择。
通过比较，选择反击式破碎机为粗碎、中碎，立式冲击破为细碎兼作制砂的主要生产工艺，粗碎选择NP1620、中碎选择PF1315反击式破碎机、细碎选择PCL1300立式冲击破的设备匹配方案，从系统的试运行状况看，主要设备的选型是合适的，设备之问的匹配较好。
2 主要设备选型原则
砂石加工系统主要破碎设备选型是系统成功实现其功能的关键，也是降低砂石料单价的主要途径。
破碎设备的选型应充分考虑设备的可靠性、匹配性、经济性，选用破碎设备的类型、规格、数量需满足流程的需要和产品质量、数量的需要。
若有多种满足要求的破碎设备可供选择，宜通过技术经济比较后确定；上、下道工序所选用的设备，负荷应均衡；同一作业设备的类型和规格应尽量统一；大型砂石加工厂应选用与生产规模相适应的大型破碎设备，主要破碎设备一般可考虑适当的负荷系数。
选用破碎设备应考虑设备对原料岩性的适应性，并满足给料粒径和数量的要求。
制砂设备的类型应与制砂原料的物理性质、所需的处理能力、砂的细度模数、设备的配置要求等相适应。
岩石在破碎机中破碎一般有挤压、劈碎、折断和冲击破碎等多种形式，大部分破碎机的破碎原理为几种形式的共同作用。
岩石在破碎机内破碎主要克服作用于岩石晶体内部的、晶体各质点之问的内聚力，以及作用于晶体与晶体之问，作用于晶体表面的内聚力。
岩石能够粉碎主要是克服上述两种内聚力，岩石破碎的难易程度与晶体本身的性质、结构及晶体结构中的错位和微裂纹有很大关系。
混凝土骨料与冶金行业破碎概念的最大不同就是要再造“石”，其目的不是破坏岩石晶体本身结构，而是选择物料的缺陷处破碎，尽量减少过粉碎，以获得形状优异的颗粒，人工制砂同样如此。
3 主要设备选型与配置
根据鸭公溪砂石加工系统总体工艺方案和系统的特点，工艺设备有多种配置的选择。
破碎设备类型对本系统各工艺流程的适应性见表 1 。
综合考虑相关设备厂家提供的同类岩石的试验数据，选定鸭公溪砂石加工系统主要破碎设备的产品粒度特性如表 2 。
(1)粗碎设备主要是处理料场汽车运输来料，需要有较大的处理能力，并能处理较大块度的岩石。
适合作粗碎的设备较多，有颚式破碎机、旋回破碎机、反击式破碎机等，颚式破碎机用于规模较小、骨料质量要求不甚严格、石料坚硬、圆度较好但不易破碎的石料(例如河卵石、灰绿岩等) 是比较合适的，对加工
规模较大、砂石料质量要求较高的生产系统，因破碎比小，后续工艺较复杂，需要采用多段破碎流程，才能获得合格的成品砂石料；旋回破碎机具有运行平稳、进料粒径和处理能力大、适应性强、破碎料粒径较好的优点，但其设备基础工程量庞大，一次性投资高；反击破碎机的优点是结构较简单，基础工程量较少，而
破碎机的破碎比大、产品粒形好，特别适合灰岩等比较软的岩石，适合生产3级配混凝土骨料。
彭水水电站鸭公溪砂加工系统粗碎要求生产能力为1560t／h，选择两台 N P 1 6 2 0反击式破碎机，单台处理能力可达900t／h ，最大可处理1200mm块度的原料，破碎比值为4.4 ，设备负荷率为 8 7 ％。
( 2 )中碎的功能主要是处理半成品中的超径石和各级成品料的多余料，不仅要求有处理大径石的能力，同时要求对系统生产不同级配的骨料时进行调整。
中碎设备可以选择反击破碎机，也可以选择圆锥破碎机。
圆锥破碎机中又可选择WL型、s型及GP型。
s型及GP型都为单缸液压破碎机。
总体上，s型及GP型其性能、产品粒形等不如WL型优越。
WL型圆锥破碎机性能较优越，在很多砂石料系统中的应用中，取得了成功应用的经验，但是在选用上，存在上下流程设备的配置问题。
由于反击式破碎机的破碎比大，破碎后粒形好，对于磨蚀性较小的灰岩，有其独特的优势，特别是允许进料尺寸较大，产品粒径小于80mm。
因此选择3台PF1315反击破碎机作为中碎设备，大大简化了工艺流程，设备破碎比值为4.2，设备负荷率为77％。
( 3 ) 人工砂的生产，可分为棒磨机制砂和破碎机制砂两大类。
棒磨机制砂具有工艺稳定、成熟的特点。
破碎机制砂有立式冲击破碎制砂和旋盘层压破碎等类形式，但目前应用较多的是PCL立式冲击破碎机。
立式冲击破碎机比棒磨机体积小、基础简单、效率高，但立式冲击破碎机制砂是不完全制砂，需要闭路循环，流程中循环量较大，成品砂的细度模数较大、颗粒较粗，且颗粒级配不甚理想，尤其是在生产石灰岩砂时，有产生粗砂与石粉较多，中间级别颗粒偏少的缺点。
为此需要辅以容易控制、质量稳定的棒磨机来作为调节。
这样可以互相补充，即采用立式冲击破与棒磨机相结合的联合
制砂工艺。
实际上，成品砂是由立式冲击破碎制砂、棒磨机制砂和部分小于5mm的筛下料、以及石粉4大部分掺和而成的，使砂产品的颗粒组成更合理。
彭水水电站鸭公溪砂石加工系统制砂采用3台V1400立式冲击破与 4台棒磨机联合制砂，成品砂生产能力可达370t /h 。
( 4 ) 鸭公溪砂石加工系统制砂作业中采用湿法生产工艺，通过螺旋洗砂机进行砂水分离的过程中，有一部份石粉流失，造成成品砂中石粉不足，碾压混凝土用砂中石粉含量达14％～
19％，因此设计了石粉回收工序，采用型细砂回收装置。
棒磨车间中螺旋洗砂机的溢流水和第3级筛分车间的螺旋洗砂机的溢流水中会有一部份石粉和细砂，溢流水通过自流渠道流入集浆池，集浆池底部的管道与砂泵连接，砂泵将砂浆泵入细砂回收装置，经处理后的石粉进入石粉回收胶带机。
经回收装置的溢流水通过管渠排入废水处理车间。
细砂回收装置的处理能力为170t／h，可回收石粉 4 0～5 0 t／h。
鸭公溪砂石加工系统各车间的主要设备型号、规格及数量见表 3
4 鸭公溪砂石加工系统设备选型生产实践
鸭公溪砂石加工系统采用反击式破碎机作为粗、中碎，立式冲击破制砂与棒磨机联合制砂的湿式生产工艺。
2004年7月开始试生产，从试生产的状况看：
( I )粗碎、中碎、制砂设备的选型及匹配是合适的，能满足高峰生产的需要和不同级配调节的需要，但从粗碎后的半成品料分析，80—40mm料偏少，通过现场调节，排料中间少、两头多的现象相得到了改善，80一40mm料的总量达到了设计要求。
( 2 ) 对现有资料进行分析，粗骨料的针片状率远小于15％，满足规范要求。
鸭公溪砂石加工系统正是利用反击式破碎机产品粒形方正的优点,可以大大减少大中石针片状含量，这对于保证混凝土的质量是十分有利的。
( 3 )砂细度模数的调整采用棒磨机和掺加石粉，既能保证砂的产量，又能保证砂中级配的连续和石粉含量。
由于粗碎、中碎采用反击式破碎机，在粗骨料分级后小于 5mm的石渣所占总处理量的比例高达15％～25％，
这部分石渣的细度模数高达33～3.7，如果弃之不用，则可能造成浪费和污染，采用冲击式破碎机与棒磨机联合制砂，可以使石渣中大于3mm的物料进入冲击式破碎机进行整形，不仅使砂有较好的粒形，同时也增加砂中石粉的含量。
( 4 )立式冲击破制砂，成品砂细度摸数较大，一般在 3.2以上，通过筛分调节、掺入部分棒磨机制砂和回收的石粉，成品砂的质量可以达到设计要求。
( 5 ) 石粉回收装置是近年从国外引进的设备，目前在大型砂石加工系统中应用较广泛，但该设备使用条件较苛刻，特别是水利水电这种工地，时常有石渣、石屑混入其中，容易造成旋流器堵嘴。
同时，回收
的石粉如何与砂均匀掺配，工业生产控制起来目前还有一定难度。
本文为巍立路桥原创，转载请注明出处：。
制砂机设备方案
第1篇
制砂机设备方案
一、项目背景
随着我国基础设施建设的快速发展，砂石骨料的需求量逐年攀升。为了满足市场需求，提高砂石骨料的质量和产量，降低生产成本，本项目旨在为客户提供一套完整、高效、节能的制砂机设备方案。
二、方案目标
1.确保生产过程合法合规，符合国家相关政策和标准要求。
2.提高砂石骨料的质量和产量，满足市场需求。
3.降低生产成本，提高企业经济效益。
4.优化设备布局，降低占地面积，节省投资成本。
5.确保设备运行稳定，降低故障率，提高生产效率。
三、设备选型
1.破碎设备：颚式破碎机、反击式破碎机、圆锥破碎机等。
2.制砂设备：冲击式制砂机、振动式制砂机、复合式制砂机等。
3.辅助设备：振动给料机、圆振动筛、输送带、洗砂机等。
4.洗砂阶段：筛分后的物料通过洗砂机进行清洗，去除泥土和其他杂质，提高砂石骨料的质量。
5.成品存储：清洗后的砂石骨料通过输送带输送到成品堆场储存。
五、方案特点
1.合法合规：本方案严格遵守国家相关政策和标准，确保生产过程合法合规。
2.高效节能：采用先进的破碎和制砂设备，提高生产效率，降低能源消耗。
3.砂石质量：通过优化工艺流程和设备选型，确保砂石骨料的质量符合市场需求。
3.运营成本：包括设备维护、人工、电费、运输等费用。
4.投资回报：根据市场行情，分析项目投资回报期。
七、售后服务
1.提供设备安装、调试、培训等一站式服务。
2.建立客户档案，定期回访，了解设备运行情况，提供技术支持。
3.设备质保期内，提供免费维修和更换零部件服务。
4.超出质保期后，提供有偿维修和零部件供应。
2.制砂设备：选用振动式制砂机或冲击式制砂机，以满足不同粒径和砂石质量的要求。

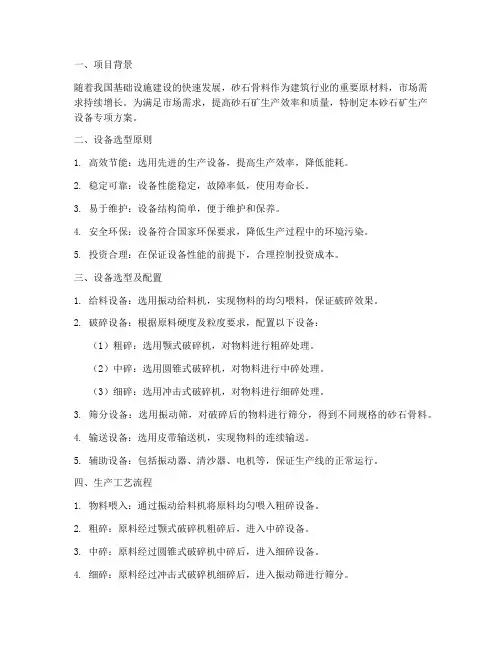

砂石矿生产设备专项方案
一、项目背景随着我国基础设施建设的快速发展，砂石骨料作为建筑行业的重要原材料，市场需求持续增长。
为满足市场需求，提高砂石矿生产效率和质量，特制定本砂石矿生产设备专项方案。
二、设备选型原则1. 高效节能：选用先进的生产设备，提高生产效率，降低能耗。
2. 稳定可靠：设备性能稳定，故障率低，使用寿命长。
3. 易于维护：设备结构简单，便于维护和保养。
4. 安全环保：设备符合国家环保要求，降低生产过程中的环境污染。
5. 投资合理：在保证设备性能的前提下，合理控制投资成本。
三、设备选型及配置1. 给料设备：选用振动给料机，实现物料的均匀喂料，保证破碎效果。
2. 破碎设备：根据原料硬度及粒度要求，配置以下设备：（1）粗碎：选用颚式破碎机，对物料进行粗碎处理。
（2）中碎：选用圆锥式破碎机，对物料进行中碎处理。
（3）细碎：选用冲击式破碎机，对物料进行细碎处理。
3. 筛分设备：选用振动筛，对破碎后的物料进行筛分，得到不同规格的砂石骨料。
4. 输送设备：选用皮带输送机，实现物料的连续输送。
5. 辅助设备：包括振动器、清沙器、电机等，保证生产线的正常运行。
四、生产工艺流程1. 物料喂入：通过振动给料机将原料均匀喂入粗碎设备。
2. 粗碎：原料经过颚式破碎机粗碎后，进入中碎设备。
3. 中碎：原料经过圆锥式破碎机中碎后，进入细碎设备。
4. 细碎：原料经过冲击式破碎机细碎后，进入振动筛进行筛分。
5. 筛分：根据需求，将筛分后的物料分别输送至指定区域。
6. 输送：通过皮带输送机将成品砂石骨料输送至仓库或现场。
五、设备运行及维护1. 设备运行：严格按照操作规程进行操作，确保设备正常运行。
2. 设备维护：定期对设备进行检查、清洗、润滑和更换易损件，确保设备性能稳定。
3. 环保措施：在生产过程中，采取有效措施降低粉尘、噪音等污染，确保环保达标。
六、投资估算根据设备选型及配置，预计本项目总投资约为XXX万元。
七、效益分析1. 提高生产效率：采用先进的生产设备，提高砂石矿生产效率，降低生产成本。

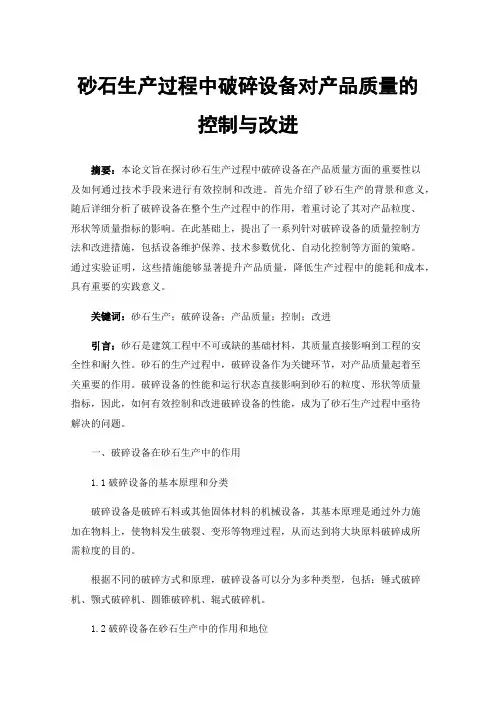

砂石生产过程中破碎设备对产品质量的控制与改进
砂石生产过程中破碎设备对产品质量的控制与改进摘要：本论文旨在探讨砂石生产过程中破碎设备在产品质量方面的重要性以及如何通过技术手段来进行有效控制和改进。
首先介绍了砂石生产的背景和意义，随后详细分析了破碎设备在整个生产过程中的作用，着重讨论了其对产品粒度、形状等质量指标的影响。
在此基础上，提出了一系列针对破碎设备的质量控制方法和改进措施，包括设备维护保养、技术参数优化、自动化控制等方面的策略。
通过实验证明，这些措施能够显著提升产品质量，降低生产过程中的能耗和成本，具有重要的实践意义。
关键词：砂石生产；破碎设备；产品质量；控制；改进引言：砂石是建筑工程中不可或缺的基础材料，其质量直接影响到工程的安全性和耐久性。
砂石的生产过程中，破碎设备作为关键环节，对产品质量起着至关重要的作用。
破碎设备的性能和运行状态直接影响到砂石的粒度、形状等质量指标，因此，如何有效控制和改进破碎设备的性能，成为了砂石生产过程中亟待解决的问题。
一、破碎设备在砂石生产中的作用1.1破碎设备的基本原理和分类破碎设备是破碎石料或其他固体材料的机械设备，其基本原理是通过外力施加在物料上，使物料发生破裂、变形等物理过程，从而达到将大块原料破碎成所需粒度的目的。
根据不同的破碎方式和原理，破碎设备可以分为多种类型，包括：锤式破碎机、颚式破碎机、圆锥破碎机、辊式破碎机。
1.2破碎设备在砂石生产中的作用和地位在砂石生产过程中，破碎设备扮演着关键的角色。
其主要作用包括：原料初破：将采矿或采集到的原料从其初始的大块状态破碎成适当的颗粒大小，以便后续的加工和利用。
控制成品粒度：破碎设备能够通过调整其出料口的尺寸或通过更换不同规格的破碎腔来控制成品的粒度，从而满足不同工程项目对砂石颗粒大小的要求。
形状调控：通过选用不同类型的破碎设备，可以使成品具有不同的颗粒形状，如立方形、片状等，以满足特定工程项目的要求。
分级作用：有些破碎设备具备分级功能，可以将破碎后的颗粒进行筛分，将符合要求的颗粒送入下一工序，提高了生产效率。
砂石骨料行业旋回破碎机工艺布置设计
砂石骨料行业旋回破碎机工艺布置设计砂石骨料行业是建设行业的重要组成部分，破碎机是砂石骨料行业中的重要设备之一。
旋回破碎机是破碎机中的一种，它在破碎砂石骨料时有着独特的工艺布置设计，能够有效提高生产效率和产品质量。
本文将针对砂石骨料行业旋回破碎机的工艺布置设计进行探讨，希望能够为相关行业提供一定的参考和指导。
一、旋回破碎机工艺布置设计的基本要求在砂石骨料行业中，为了保证旋回破碎机能够有效地进行破碎作业，其工艺布置设计需要符合以下基本要求：1. 坚固稳定的基础：由于旋回破碎机在工作时需要承受较大的冲击和振动，因此其基础结构必须坚固稳定，能够有效地减少振动和噪音，保证设备的安全运行。
2. 合理的进料口设计：旋回破碎机的进料口设计应当合理，能够确保原料能够顺利地进入破碎机内部，并且能够均匀地分布在破碎腔内，避免出现原料堆积和堵塞现象。
3. 精细的分类装置：在旋回破碎机的工艺布置设计中，需要配置精细的分类装置，能够将破碎后的砂石骨料进行有效的分类，保证产品的粒度均匀，满足客户的要求。
4. 有效的除尘设备：破碎过程中会产生大量的粉尘，为了保障生产环境和员工的健康，工艺布置设计中需要配置有效的除尘设备，将尘埃排放到合理的标准之内。
5. 方便的维护保养：旋回破碎机作为重要设备，其工艺布置设计需要考虑到设备的维护保养，便于工作人员进行设备的清洁、润滑和维修。
二、旋回破碎机工艺布置设计的优化方案基于以上基本要求，针对旋回破碎机的工艺布置设计，可以考虑以下优化方案：1. 根据实际情况确定基础结构：基础结构是旋回破碎机工艺布置设计的关键，需要根据具体的场地条件和设备型号确定合适的基础结构，以确保设备的安全稳定运行。
4. 采用先进的除尘设备：除尘设备的选择应当考虑到处理能力和过滤精度，以便有效地净化生产环境，保障员工的健康。
通过以上优化方案，旋回破碎机的工艺布置设计能够更加合理和科学，提高生产效率，降低运营成本，并且更加符合环保要求。

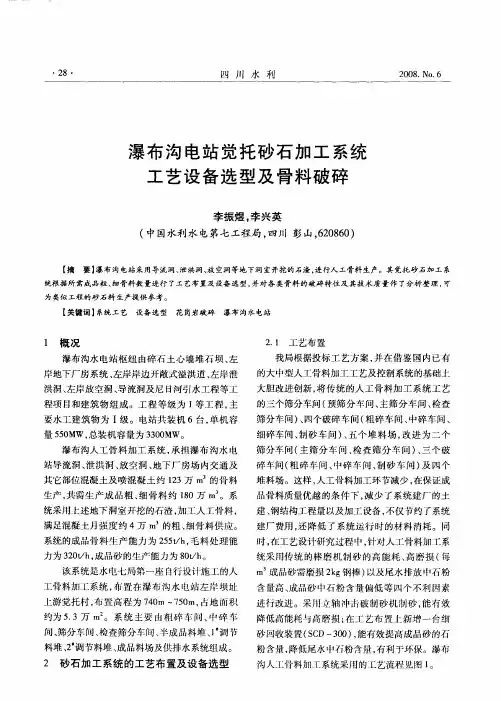

瀑布沟电站觉托砂石加工系统工艺设备选型及骨料破碎
筛分 车间 （ 主筛 分 车 间 、 查筛 分 车 间 ） 三 个 破 检 、
碎 车间 （ 碎车 问 、 粗 中碎 车 间 、 砂 车 间 ） 四个 制 及 堆料 场 。这样 ， 工骨料加 工环节减 少 ， 人 在保证成 品骨 料质量优越 的条件 下 ， 减少 了系统 建 厂 的土
生产 ， 共需生 产 成 品 粗 、 骨料 约 １０万 ｍ 。 系 细 ８
间、 筛分车 问 、 检查筛 分车 问 、 半成 品料堆 、 调 节 １
料堆 、 节料堆 、 品料场及 供排水 系统组成 。 ２调 成
２ 砂 石 加 工 系统 的工 艺 布置 及 设备 选 型
２ ０ ． ｏ６ ０ ８ Ｎ ．
四 川 水 利
・ ９・ ２
图 １ 觉 托 砂 石 加 工 系 统工 艺 流 程
要水工 建筑 物为 Ｉ级 。电站共 装 机 ６台 ， 机 容 单
量 ５０ ５ ＭＷ ， 总装 机容量 为 ３ ０ Ｍ ３ ０ Ｗ。 瀑布沟人 工骨 料 加工 系 统 ， 承担 瀑布 沟 水 电 站 导流洞 、 洪洞 、 空 洞 、 下厂 房场 内交 通及 泄 放 地 其 它部位混凝 土及 喷混 凝 土约 １ ３万 ｍ。的骨料 ２
３ １ 半成 品料 的破碎特 性 ．
粗 碎 车 间 布 置 了 一 台 颚 式 破 碎 机
（Ｍ１０ Ｈ 、 台重型 振 动给 料 筛 （ Ｇ Ｉ４ ） Ｊ １８ Ｄ）一 Ｈ Ｆ １８ ，
最 大给料 粒 径 为 ７ ８ ｍ， ５ ｍ 紧边 排 矿 口范 围 ７ ｍ ５ｍ
～
２０ ０ ｍｍ， 产能 力 范围 １０／ ５ ５／ ， 际工 生 ４ ｔｈ～ ０ ｔｈ 实
建、 钢结构工程 量以及加工 设备 ， 不仅 节约 了系统
人工砂石料生产工艺流程确定和设备选型
＜ 南水 利水 电） ｏ ｓ年第 １期 湖 ｚ ．ｏ
苑振 霞
孟 玲
（ 宁省水 利水 电工程 移 民局 沈 阳市 １０ ３ ） （ 宁省水 利水 电工程局 沈 阳市 １０ ７ ） 辽 １０２ 辽 １ １ ９
【 摘 要 】 文章通过对最近 １ 年 多人工砂石加工系统的分析， ０ 介绍 了水利水电工程人工砂石料 生产
目前 在 水 利水 电 工 程人 工砂 石 加 工 系统 中 ，生 产 工 艺 一
般 有 二 段 破碎 加 制 砂 、 段 破 碎 加 制 砂 ， 中又 有 二 次 筛 分 、 三 其
三次筛分 、 四次 筛 分 、 料洗 泥 、 料 整 形 等 。 骨 骨
本 文 总结 了 水 利 水 电 工 程 人 工 砂 石 加 工 系统 工 艺流 程 ， 讨 论 了主 要 破 碎 设 备 的 选 型 。
不 同的破 碎机 生产 的产 品粒形 是 有差 别 的 ， 如 旋 回 多 、 卡 料 、 料 粒 径 大 、 品 粒 形 差 、 片 状 含 量 高 。但 当 砂 例 易 排 产 针
破 碎 机 、 压 圆 锥 破 碎 机 和 反 击 式 破 碎 机 破 碎 产 品 中 方 圆 石 加 工 系 统 的 处 理 规 模 小 于 ８ ０ｔ 液 ０ ｈ时 ， ／ 选用 鄂 式 破 碎 机 作 一 粒 含 量 较 高 ， 石 打 石 立 轴 冲 击 式 破 碎 机 产 品 中 方 圆 粒 含 次 破 碎 ， 以 节 省 投 资 。 而 可 量 最高 。
降 低 生 产 成本 ， 济 效 益 往往 十分 可 观 。 经
人 工 砂 石 加 工 系 统 规 模 小 时 ， 经 济 因 素 比重 将 降低 ， 何 简 化 流 程将 变成 首要 考 虑 的课 题 。 如
砂石料生产质量控制
砂石生产质量控制1天然骨料砂石骨料是最主要的原材料，其重量占混凝土重量的80%以上，砂石骨料的价格对混凝土的经济指标影响极大，同时砂石骨料质量的好坏，又直接影响混凝土的性能。
因此，在混凝土工程中，在进行砂石骨料生产时，要选用质地均匀、物理和化学性能稳定、结构致密、具有适当的强度、比重、热化学性能和弹性模量符合要求以及非碱活性的岩石作骨料的料源。
天然骨料具有外形圆滑，质地坚硬，开采费用少等优点，是比较理想的料源。
但是，由于天然砂石料的原岩种类繁多，成因复杂，级配分布常不均匀。
某些料场还含有或粘附一些不稳定的化学物质或有害成分，可能对混凝土的性能造成一定的影响。
同时在开采加工过程中会受到洪水的制约，对环境的破坏与影响也比较大。
1.1 适用范围本节生产质量控制仅适用于水工混凝土天然砂石骨料的加工生产质量控制，主要控制其生产天然粗骨料的超逊径和细骨料(砂)的的石粉含量及细度模数。
1.2 天然砂石骨料加工质量要求在水电工程中砂石骨料一般分为粗骨料和细骨料两种。
粒径大于5mm的为粗骨料，小于5mm的为细骨料，我国现行规范将粗骨料分成150～80、80～40、40～20、20～5四级,分别叫特大石、大石、中石、和小石。
细骨料按其粗细程度又可分为粗砂、中砂、细砂三种。
混凝土用粗细骨料的加工质量要求见表4-1～4-2及图4-1～4-2。
表4-1 细骨料（砂）的质量要求注：本表引自《水利水电基本建设工程单元质量等级评定标准（一）》（SDJ-207-82）带*号引自《中国长江三峡工程标准（质量标准汇编（一））》《试行》表4-2 粗骨料（碎石）的质量要求注：①、本表内容引自《水工混凝土施工规范》（SDJ207-82）；②、含有活性骨料、黄锈等，须有专门试验论证；③、力学性能的要求和检验，可按国家建工总局标准《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53-92）中的有关规定进行。
图4-1 混凝土细骨料颗粒级配标准范围图图4-2 混凝土粗骨料颗粒级配标准范围图1.3 天然砂石骨料加工关键工艺质量控制天然骨料的生产是将开挖的砂砾料运至加工系统进行冲洗破碎分级，破碎是为了调整粗细骨料的级配平衡，预筛分洗泥车间是为了控制粗骨料的含泥量，筛分分级是把来料根据级配要求把砂砾料分成几个级段，并控制骨料超逊径含量。
砂石生产及安装方案
砂石生产及安装方案前言砂石是现代建筑业中最基本的原料之一，在房屋、道路、桥梁等建筑项目中都扮演着重要的角色。
本文将介绍砂石生产及安装方案，旨在帮助砂石生产企业提高生产效率和产品质量，同时为建筑企业提供优质的砂石材料供应。
砂石生产方案原材料选择砂石生产的原材料一般包括山石、砾石、砂石等。
在选择原材料时，应根据其物理特性和化学成分，确认其是否符合施工标准要求。
破碎机设备选择破碎机设备是砂石生产中的核心设备之一，其性能和质量直接影响到砂石的生产效率和质量。
在选择破碎机设备时，应考虑以下因素：•破碎机的型号和规格；•破碎机的生产能力；•破碎机的产品粒度和粒度分布特性。
筛选设备选择筛选设备可以有效地控制砂石生产过程中的粒度分布，提高产品质量和良率。
在选择筛选设备时，应考虑以下因素：•筛分器的类型和规格；•筛分器的筛分效率和筛分准确度；•筛分器的维护保养难度和费用。
砂石生产过程砂石生产过程一般包括初级破碎、中级破碎和筛分三个流程。
其中，初级破碎和中级破碎流程可以使用破碎机设备完成，而筛分流程则需要配备筛选设备。
安装方案在砂石生产企业进行设备安装时，应根据破碎机设备和筛选设备的实际情况，合理安排设备的布局和顺序，确保生产过程的顺畅和生产效率的提高。
砂石安装方案基础处理在安装砂石时，应首先对施工场地进行基础处理。
对于不平整或不稳定的地面，应进行填土和夯实处理，以确保施工场地的平整稳定。
砂石安装步骤砂石的安装步骤一般包括布线、调整、砌体、找正、填缝等几个步骤。
其中，布线是砂石安装过程中最关键的步骤之一，应尽可能保证砂石铺设的准确性和美观性。
砂石材料选择砂石材料的选择应根据具体的施工项目要求进行。
一般来说，砌筑墙体时，需要选择质地坚硬、密度高、韧性好的砂石材料，以确保墙体的稳定性和耐久性。
总结本文主要介绍了砂石生产及安装方案。
在砂石生产过程中，应注重选择优质的原材料和设备，并合理管理生产流程，以提高生产效率和产品质量；在砂石安装过程中，应注重工程质量和美观效果的保证，以满足不同项目的施工要求。
浅谈砂石骨料线破碎设备及组合形式的选择
的是 旋 回式破 碎机 进行 生 产 ， 回式 破碎 机 由 于设 旋 备投 资及 基建 安装 费用 较 大 ， 主要 被 一些 大 型企 业 使用 。
较 为 常见 的破 碎 组 合 形 式 主 要 有 颚 破 ＋ 击 反
低 ， 于安 装 和 维 修 ， 要 厂房 高 度 小 ， 作 可靠 ， 便 需 工 排料 口调 节方 便 。 尤其 是作 业 时对 于水 分高 粘性 大
产 能力 大 、 品粒 度均 匀 ， 有选 择性 的碎矿 作用 ， 产 并 是很 有发 展前 途 的设 备 。反击 式破碎 机最 大 的缺点 是 板锤 和反 击板 特别 容 易磨 损 ， 尤其 是 破碎 坚 硬 的
矿 石 ， 损则更 为严 重 ， 要经 常更换 。 磨 需
４ 旋 回破 碎机 ）
混 凝 土 仍 将是 各 种 基 础设 施 建 设 的 首选 材 料 。但
是， 随着 混 凝 土 用量 的增 加 ， 消 耗 的砂 石 骨 料 等 其 天然 资 源也 越 来 越 多 ， 估 算 ， 凝 土业 现在 正 以 据 混 每年 约 ５ ０亿 ｔ 的速度 消 耗天 然 骨 料 。砂 石 骨料 成 为所有 产 品中重量 最 大 的产 品 。 面对 巨大 的市场 前 景 ， 多企 业和个 人纷 纷进 入砂 石骨料 生产 行业 。 许 而
旋 回式破 碎机 的优点 是处 理量 大， 品粒形 好 ． 产 单 位 产 品 能耗 低 ， 无需 配 置 给 料设 备 。 碎 腔 内衬 破
板 磨损 均匀 ； 点是 设备 构 造复 杂 ， 缺 价格 昂贵 ， 身 机
重 ， 要有 坚 固的基 础 ， 需 机体 高 ， 求 厂房 高 度 大 ， 要
状。
１砂 石 骨 料 线 常用 破 碎 设 备 及 其特 点
碎石加工实施方案
碎石加工实施方案碎石加工是指将原始石材进行破碎、筛分、洗选等工艺处理，以获得符合建筑、公路、铁路、水利等工程要求的砂石骨料产品。
为了确保碎石加工工艺的高效、安全、环保实施，制定本实施方案。
一、加工设备选型1. 破碎设备：采用颚式破碎机和冲击式破碎机，能满足不同规格砂石的生产需求。
2. 筛分设备：采用圆振动筛和直线振动筛，具有筛分效率高、维护方便等特点。
3. 洗选设备：采用螺旋式洗砂机和轮式洗砂机，能有效去除石粉和泥土，提高成品砂石的质量。
二、加工流程安排1. 原料石料进场：将原料石料运至加工场地，进行初步堆放和分类。
2. 破碎加工：采用颚式破碎机对原料石料进行初步破碎，再经过冲击式破碎机进行二次破碎。
3. 筛分加工：经过破碎的石料进行筛分，分为不同规格的砂石骨料产品。
4. 洗选加工：对筛分后的砂石骨料进行洗选，去除杂质和泥土，提高成品产品的质量。
5. 成品包装：将洗选后的成品砂石骨料进行包装，妥善存放并进行出库销售。
三、安全生产措施1. 加工设备应定期进行检查和维护，确保设备运行稳定、安全。
2. 加工场地应做好防尘、防噪声等环保措施，保障员工身体健康。
3. 严格执行作业规程，加强安全教育培训，提高员工安全意识。
4. 加强现场管理，确保加工场地整洁、安全。
四、环保措施1. 加工废水应进行集中处理，达到排放标准后方可排放。
2. 加工废渣应进行分类处理，可作为再生骨料或回填利用。
3. 加强对周边环境的保护，减少对周边环境的影响。
五、质量控制1. 对原料石料进行严格把关，确保原料质量符合要求。
2. 对加工过程中的破碎、筛分、洗选等环节进行质量监控，确保成品砂石骨料的质量稳定。
3. 对成品产品进行抽样检测，确保产品质量达到标准要求。
六、总结本实施方案对碎石加工的设备选型、加工流程安排、安全生产措施、环保措施和质量控制等方面进行了详细规划和安排，将有力保障碎石加工工艺的高效、安全、环保实施。
同时，加强对加工过程的管理和监督，确保产品质量稳定，为企业的可持续发展提供有力支持。
