岩层产状的识别与测量
实习一岩层产状测量及记录
3.倾角（真倾角）：所测量的岩层面与水平面的最大夹角。它是沿着岩层
的真倾斜方向测量得到的，等于最大倾斜线与其在水平面上投影的夹角。沿 其它方向所测得的倾角是视倾角。倾角0~900变化
二、产状的测量与表示
地质罗盘 瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，
长管（测斜水准器）水泡居中，读出倾角指示针读数，即为岩层之真倾角。
岩层产状的记录方式通常采用下面的方式： 1、象限角法：走向-倾向-倾角 S450W∠400S
倾向-倾角 N450E∠300 2、方位角法：走向-倾向-倾角 2250∠400S
倾向-倾角 1350∠300
箭头指向 新岩层
3、产状要素的图示法 平面地质图上
202X
习一 岩层产状要素的测量与表 示
讲
教
师
：
于
月
娥
202X
一、产状三要素的概念
1.走向：
走向线—岩层面与任意水平面的交线，岩层层面上的任意一条水平线 走向—走向线两端所指的方向。 以方位角表示。 注意：我们强调两端所指的方向，走向的方位角有两个，相差1800。
2.倾向：
最大倾斜线—在所测量的面上同走向线垂直的向下延伸的直线 倾向—最大倾斜线在水平面的投影所指的方向叫倾向。 以方位角表示，倾向 只有一个方向，且与走向垂直
300
地质平面图上岩层 产状的表示方法
地质面剖图上岩层产状的表示方法
地质面剖图上岩层产状的表示方法
方向）与走向线平行， 同时将罗盘北端（或 照准合页）指向倾斜 方向，罗盘南端紧靠 着层面并转动罗盘， 使圆水准泡（底盘水 准器）水泡居中，读 指北针所指刻度即为 岩层的倾向。
岩层产状的测量方法
岩层产状的测量方法
岩层产状测量是地质学中非常重要的一项工作，它可以帮助我们了解岩石的性质、地质构造的演化，进而指导矿产资源勘探、水文地质调查等工作。
下面介绍一些常用的岩层产状测量方法：
1. 古地磁法：通过测量岩石中保存的古地磁信息，可以了解岩层的倾向、倾角和旋转角等信息。
2. 枕状节理测量法：枕状节理是一种常见的岩石构造，通过测量节理面的倾向、倾角和间距等参数，可以确定岩层的产状。
3. 钻孔测量法：通过钻孔取芯，观察岩芯上的节理、构造、裂隙等特征，可以了解岩层的产状。
4. 地质剖面法：在地面或地下绘制地质剖面图，观察剖面上的岩层产状，可以了解岩层的倾向、倾角和变形特征等信息。
5. 摄影测量法：利用航空、卫星等影像资料，通过影像解译获取地表和地下岩层的特征，包括岩层产状、裂隙、构造等信息。
以上是常见的岩层产状测量方法，不同的方法适用于不同的岩层类型和地质环境，需要综合考虑选择合适的方法，并且在测量过程中注意保证数据准确性和可靠性。
- 1 -。

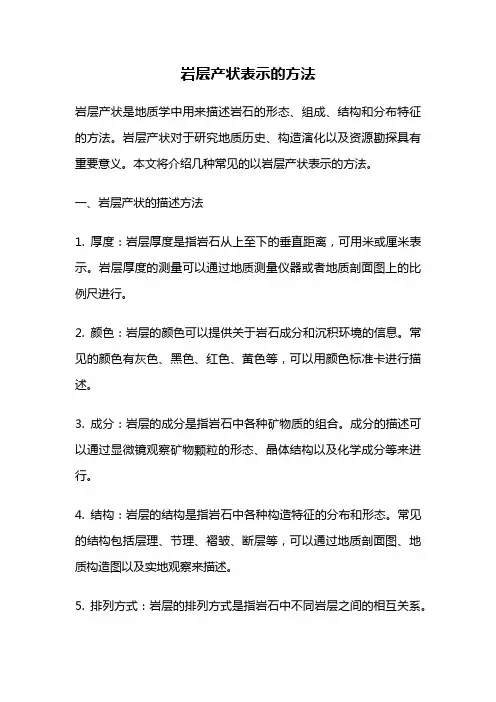

岩层产状表示的方法
岩层产状表示的方法岩层产状是地质学中用来描述岩石的形态、组成、结构和分布特征的方法。
岩层产状对于研究地质历史、构造演化以及资源勘探具有重要意义。
本文将介绍几种常见的以岩层产状表示的方法。
一、岩层产状的描述方法1. 厚度：岩层厚度是指岩石从上至下的垂直距离，可用米或厘米表示。
岩层厚度的测量可以通过地质测量仪器或者地质剖面图上的比例尺进行。
2. 颜色：岩层的颜色可以提供关于岩石成分和沉积环境的信息。
常见的颜色有灰色、黑色、红色、黄色等，可以用颜色标准卡进行描述。
3. 成分：岩层的成分是指岩石中各种矿物质的组合。
成分的描述可以通过显微镜观察矿物颗粒的形态、晶体结构以及化学成分等来进行。
4. 结构：岩层的结构是指岩石中各种构造特征的分布和形态。
常见的结构包括层理、节理、褶皱、断层等，可以通过地质剖面图、地质构造图以及实地观察来描述。
5. 排列方式：岩层的排列方式是指岩石中不同岩层之间的相互关系。
常见的排列方式有层状、交错状、倾斜状、错层状等，可以通过地质剖面图和地质构造图来描述。
二、岩层产状的应用1. 地质历史研究：通过对岩层产状的观察和分析，可以推断出岩石的沉积环境、地质历史以及构造演化过程。
例如，通过分析岩层的颜色、成分和结构可以判断出古地理环境的变化，推断出古地壳的构造演化过程。
2. 矿产资源勘探：岩层产状对于矿产资源的勘探具有重要意义。
通过观察岩层的厚度、颜色和成分等特征，可以判断出矿床的分布范围以及矿石的质量和含量，为矿产资源的开发提供依据。
3. 工程地质勘察：岩层产状对于工程地质勘察和工程设计具有重要作用。
通过观察岩层的结构、排列方式和稳定性等特征，可以评估岩石的工程性质，为工程设计和施工提供参考。
4. 地震灾害研究：岩层产状对于地震灾害的研究也具有重要意义。
通过观察岩层的断裂、褶皱和错动等结构特征，可以判断地壳的构造应力状态，进而预测地震活动的规模和分布。
三、岩层产状描述的注意事项1. 观察准确性：岩层产状的描述需要进行准确的观察和测量，避免主观判断和误差。
罗盘使用(测方位、坡度角、岩层产状)及地形图
地质罗盘的运用地质罗盘用处广泛,借助它可以肯定方位.测量地形坡度.测量各类面状要素(如岩层层面.褶皱轴面.断层面.节理面)和线状要素（如褶皱枢纽.线理.断层擦痕等）的产状等,以肯定各类构造面和构造线的空间地位,是进行野外埠质工作必备对象.是以必须学会运用地质罗盘仪.一.熟悉地质罗盘地质罗盘式样许多,但构造大同小异,重要功效也都雷同.其构造如图1所示.磁针——因为我国位于北半球磁针两头所受磁力不等,使磁针掉去均衡.为了使磁针保持均衡常在磁针南端S绕上几圈铜丝,用此也便于区分磁针的南北两头.刻度环---程度刻度盘的刻度是采取如许的标示方法：从零度开端按逆时针偏向每10°一记,持续刻至360°,0°和180°分离为N和S,90°和270°分离为E和W,运用它可以直接测图1 罗盘构造图得地面两点间直线的磁方位角.角度刻度环----专用来读倾角和坡角指数.水准器---平日有两个,分离装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上.二.罗盘方位与校订方位是指在程度面内,一点（未知点）在另一点（已知点）的偏向.方位划定正南偏向为0°,正东偏向为90°,正南偏向为 180°,正西偏向为270°,在程度面内顺时针偏向扭转一圈为360°.如方位角为60°,即为北东偏向,平日可直接写为360°.若方位角为210°,即为南西偏向,可直接写为210°.有时也用象限角暗示,即用北.南两个基准,分为北东.北西.南东.南西四个象限.若方位角为60°,用象限角暗示为N60°E;若方位角为210°,用象限角暗示为S210°W.欲知此方位,必须有一个参照点或参照偏向,也即基准点或基准偏向.方位角是在程度面内测出由已知点向未知点的连线偏向与基准偏向的夹角,如图2所示.图2 磁偏角及其校订示意图基准方位有两种：一种是真南偏向,即地北极偏向,也叫真子午线偏向;另一种是磁南偏向,即地球的磁北极偏向,也叫磁子午线偏向.地球的两极与地球磁场的两极其实不重合.出于平日习惯和便利运用斟酌,基准方位一般采取真南偏向.罗盘出厂时,其0°刻度一般在长照准合页的偏向.而罗盘的指针为磁针,其老是指向磁南南偏向而保持不动.当将罗盘顺时针偏向扭转时（与方位角的计量偏向一致）,磁针却相对逆时针偏向扭转,是以必须将罗盘刻度环刻划数值按逆时针偏向标识表记标帜.一般情形下,地球上的某点的磁子午线其实不与真子午线重合,磁南偏向偏离真南偏向的角度叫做磁偏角,一般以i暗示.假如磁南偏向在真南偏向以东,叫做东偏,划定为正角;假如磁南偏向在真南偏向以西叫做西偏,划定为负角,见图2.当罗盘长照准合页指向磁南偏向时,磁针指向0°,这时罗盘测量的是磁方位角.当罗盘长照准合页指向真南偏向时,磁针仍指向磁南南偏向其实不指向0°,罗盘测量的仍是磁方位角,必须运用关系式：α=αm±i（α为真方位角,αm为磁方位角,i为磁偏角）进行换算,才干得到真北的0°方位角.以此类推,其他方位的测量也要经由如斯换算.是以若要快速获得真方位角,必须进行罗盘校订.罗盘校订的办法是东偏若干度,则将刻度环顺时针扭转若干度;西偏若干度,则将刻度环逆时针扭转若干度.若东偏5°,则将5°刻划线调至瞄准罗盘北端标识表记标帜线即可,见图3红线所示.校订前,0°位于照准点或长照准中间合页中间线的地位;校订后,0°已调离照准点或长照准中间合页中间线的地位.如北京地区西偏5°50′,则将355°10′刻划线调至瞄准北端标识表记标帜线即可.经校订后磁偏角的罗盘可直接用于测量方位角.图3 罗盘校订后三.地质罗盘用处1．测量方位角对于不雅测者而言,方位有两个,一是不雅测点（未知点）相对于某一点（已知点）的方位,另一个是某一点（未知点）相对于不雅测者点（已知点）的方位,二者相差180°.当被测目标高于不雅测者时,不雅测者可将长照准合页指向目标,并略向上抬起,保持罗盘底盘程度（圆水准居中）,将反光镜向上抬起,使目标经由过程长照准合页中线投影到反光镜中线上,如图4上图所示.1保持罗盘底座程度.2使目标经由过程长照准合页落在反光镜的中间线上.3在这种情形下,当测量目标地点方位时,读罗盘北针;当测量不雅察者方位时,读罗盘南针.1保持罗盘底座程度.2经由过程短照准合页上的小孔和罗盘反光镜椭圆不雅察远方目标.3 在这种情形下,当测量目标地点方位时,读罗盘南针;当测量不雅察者方位时,读罗盘北针.图4 测量方位示意图磁北针所指的刻度老是长照准合页所指的方位,这时应为目标点相对于不雅测者的方位;磁南针所指的刻度老是反光镜所指的方位,这时应为不雅测者相对于目标点的方位.当被测目标低于不雅测者时,不雅测者可将长照准合页指向本身,并略向上抬起,保持罗盘程度,将反光镜抬起,使不雅察者在反光镜内亦可看到刻度环.从短照准合页的中孔,经由过程椭圆孔,看到远方目标的方位,如图4下图所示,这时磁北针所指的刻度即为不雅测者相对于目标点的方位,磁南针所指的刻度即为目标点相对于不雅测者的方位.2．测量面状要素产状图5 面状要素的产状三要素面状要素产状可用走向.偏向和倾角三要素暗示,如图5.测量岩层走向时,可选择一代表性的面,将罗盘长边（即侧边）平行于走向线并紧贴于面上,并使罗盘程度,此时南北针两头的指数都为走向方位角,如图6所示.测量要点：将罗盘侧边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针和磁南针指数均是待测面走向.走向线图6 测量竖直面走向示意图测量偏向时,可将罗盘盖（带反光镜一侧）紧贴于待测面上,并使罗盘程度,如图7所示,长照准合页即指向岩层偏向的偏向,这时罗盘的磁针北针所指的刻度即为待测面的偏向.个体情形下,罗盘在待测面底面测量时,反光镜一侧指向偏向偏向,此时磁南针所示的刻度为待测面的偏向.走向线真倾斜线倾向线图7 测量竖直面偏向示意图测量要点：将罗盘反光镜边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针指数是待测面偏向.测量倾角时,将罗盘长边平行于真竖直线（即倾角最大偏向）并紧贴于待测面上,保持罗盘竖立,迁移转变长水准使水泡居中,此时竖直刻度盘上的读数(锐角)即为倾角,见图8.走向线真倾斜线图8 测量竖直面倾角示意图测量要点：将罗盘正面紧贴于待测面上,长水准朝下;使罗盘底座竖立,即平行于真竖直线;迁移转变长水准使其水泡居中;此时角度刻度盘上的刻度即为倾角.3．测量线状要素产状线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角来暗示,见图9.线状要素的倾伏向市指在经由过程该线状构造的铅直平面内,指导该线状要素向下竖直的程度投影偏向.线状构造与程度面的夹角称为倾伏角.线状要素的侧伏向是指线状要素与其地点的平面内的走向线夹角较小的一侧平面的走向偏向.侧伏角是指线状要素与其地点平面走向线间较小的夹角（锐角）.倾伏向倾伏角倾伏向侧伏角图9 线状要素产状要素线状要素的倾伏向和倾伏角要在铅直面内测量.实测办法是借助野外记录本,将记录本的一长边紧贴于线状构造上,然后使记录本竖立.测量倾伏向时,将罗盘正面（长边）紧贴于记录本的一正面上,并使罗盘程度,当长照准合页指向线状构造的倾伏向时,磁北针所指的刻度即为倾伏向,见图10,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄上并保持罗盘底座程度;若长照准合页指向倾伏向一侧,则罗盘磁北针指数即为倾伏向.若反光镜指向倾伏向一侧,则罗盘磁南针指数为倾伏向.测量倾伏角是,将罗盘正面（长边）紧贴于记录本的上边,并使罗盘竖立,迁移转变长水准,并使水泡居中,此时角度刻度盘的读数即为倾伏角,见图11,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄正面上,长水准鄙人方,并保持罗盘底座竖立;迁移转变长水准,使其水泡居中,读取角度刻度盘上的刻度,即为倾伏角.倾伏向倾伏角图10 测量倾伏向示意图倾伏向倾伏角图11 测量倾伏角示意图4．测量坡度角不雅测者手持罗盘,并使底盘处于竖立状况,打开长照准合页,使其与底盘平行,并使短照准合页与其垂直,迁移转变反光镜,使其与底盘大致呈45°夹角,在远处选一高度与不雅测和眼睛高度根本一致的目标,经由过程短照准合页,再穿过椭圆孔不雅测目标,同时迁移转变长水准使水泡居中（在反光镜中不雅察）.此时,长水准所指的角度刻度盘上的角度即为坡度较,见图12.测量要点：保持罗盘底座竖立;经由过程长照准合页上的小孔和罗盘反光镜上的椭圆孔不雅察远方目标;迁移转变长水准使其水泡居中;读取角度刻度盘上的刻度,即为坡角.图12 测量斜面坡角示意图四.运用地质罗盘留意事项1．运用和保管地质罗盘要留意以下几点：防止其与铁成品接触,以免磁针掉去磁性;不克不及受潮,以防磁针或顶针生锈不克不及灵巧迁移转变;用完后要锁定磁针固定器,以防磁针自由迁移转变磨损顶针.2．在测量方位时,无论长照准合页指向何方,假如要测长照准合页所指的偏向,就读磁北针所指刻度;假如要测反光镜一侧所指的偏向,就要读磁南针所指的刻度.3．在测量方位.走向.偏向.倾角和倾伏向时,必定要保持罗盘程度（圆水准器水泡居中）,如许磁针才干自由摆动.4．在测量坡度较.倾角和倾伏角时,务须要保持罗盘竖立,长水准器水泡居中,如许测量的角度才比较精确.5．当面状要素凸凹不服或线状要素弯曲不直时,要设法取其整体真正的方位,而不要受局部所干扰,这时记录本是经常运用的借助对象.地形图的运用地形图是按必定比例,将地形升沉状况.水系.交通网.居平易近点及地形.地物的散布地位,以划定的符号标在平面上的一种图件.地形的升沉形态是用等高线来暗示的,等于按照选定的比例,以等高间距高度的程度面与地面的交线的垂直投影所得的等高曲线来暗示.等高线是封闭曲线.两条等高线的间距是随地形的坡度而变更的,坡度越陡,线距越小;坡度越缓,线距越大.一.地形图的类型地形图一般按比例尺大小分为如下几类：1．大比例尺地形图：包含1:5000.1:2000及1:1000等几种比例尺的地形图.1:5000比例尺地形图经常运用于各类工程勘察.筹划的初步设计和筹划的比较,也用于地盘整顿和浇灌网的筹划.地质勘察成果的填绘和矿藏量的盘算等.1:2000和1:1000比例尺地形图,重要供各类工程扶植的技巧设计.施工设计及工业企业的具体筹划之用.须要在图纸上肯定重要建筑物.运输线路及工程管线的地位,有时还用来拟定施工测量的掌握网,因而规模比初步设计阶段要小,而具体程度和精度请求较高.2．中比例尺地形图：包含1:50000和1:10000等几种比例尺的地形图.重要用于地质普查填图.详查.水文工程的水源勘测等.3．小比例尺地形图：包含1:100000及更小比例尺的地形图.重要用于地质路线普查和区域地质测量等.二.地形图的分幅及编号地形图分幅的办法有正方形法和梯形法. 一般大比例尺地形图多采取正方形法,中小比例尺地形图都采取梯形法.各类比例尺的国度基当地形图的图幅是百万分之一的图幅为基本的.百万分之一的图幅大小和编号国际同一划定.百万分之一地形图的分幅是从地球赤道(纬度0)起,分离向南北两极,每隔纬差4°为一横行,依次以字母A,B,C,D,…,V暗示;由经度180°起,自西向东每隔经差6°为一纵列,依次用数字1,2,3,…,60暗示.如图1所示为东半球北纬1:100万地图的国际分幅和编号.每幅图的编号,先写出横行的代号,后面写出纵列的代号.如北京某处的纬度为北纬39°56’,经度为东经116°22’,其地点的1:100万比例尺图的图幅号是J-50或10-50.图1 百万分之一图幅及编号再持续细分时,曩昔和如今采取的办法不一样,斟酌到如今两种分幅办法的地形图均在运用,是以将两种办法均作以介绍.1．曩昔采取的分幅办法曩昔百万分之一的图幅按照国际同一划定编号,其他比例的地形图的分幅及编号由我国自行划定.百万分之一的图幅可分离分成4幅五十万分之一.36幅二十万分之一的图幅和144幅十万分之一的图幅.其分幅和编号的准则见图2和表1.表1 1:1000000~1：100000图幅分幅及编号一览表比例尺图幅规模编号规矩编号举例附注纬度经度1:1000000 4°6°横行A-V或1.2…纵列1-60 K-50或11-50 国际划定1:500000 2°3°百万分之一图幅后加甲.乙.丙丁K-50-丁1/4百万幅1:200000 40°1°五十万分之图幅后加(1).(2)-(36)或百万分之图幅后加(1).(2)-(36)K-50-丁-(36)或K-50-(36)1/36百万幅1:100000 20°30°二十万分之图幅后加1.2.3.…144或百万分之一图幅后加1.2.3 (144)K-50-丁-(36)-144或K-50-(36)-1441/144百万幅图2 1/100万~1/10万地形图分幅及编号再以十万分之一的图幅为基本,可依次划定五万分之一.二万五千分之一.万分之一及五千分之一比例尺地形图的分幅及编号,见图3.图3 1/100000~1/5000地形图分幅及编号2．如今采取的分幅办法如今广泛采取国际同一的分幅办法.1:100万.1:50万.1:25万.1:10万.1:5万.1:2.5万.1:1万和1:5000八种地形图构成了国度基当地形图的完全系列.国度基当地形图按同一划定的经差和纬差进行分幅,每幅图的内图廓都有经纬线构成,并均在1:100万地形图编号的基本上,树立各级比例尺地形图的图幅编号体系.分幅和编号的准则见图4和表2.在图幅编号中,分离以B.C.D.E.F.G.H代表1：50万至1:5000的七种比例尺.在国际1:100万地形图中对每一种比例尺的图幅进行行和列划分,从北到南数行,从西到东数列,行和列都取三位数字暗示.每一中比例尺的图幅和编号规矩是：在“百万分之一图幅编号”后加“代表比例尺的字母”加“行数”加“列数”.例如：在国际1:100万图幅K50中,第2行第3列的1:25万比例尺地形图的编号为K50C002003.图4 如今采取的地形图分幅及编号三.地形图运用1．地形图的定向在野外运用地形图前,经常须要起首使地形图的方位与实地的地里方位相一致.一般运用罗盘或特定的地形物来达到使地形图定向的目标.在地形图中,图廓纵边一般是真子午线偏向,同时图中一般亦给定了磁子午线偏向及磁偏角.坐标网格和子午线收敛角.子午线收敛角时坐标纵线与真子午线的夹角.坐标网格为正方形,一般大小为2cm×2cm,又称方里网.在地形图定向时,起首打开已作磁偏角校订的罗盘,并置于平放的地形图上,将罗盘的长边平行于代表真子午线的偏向,使罗盘及地形图程度;然后将罗盘和地形图一路迁移转变,至磁北针指向罗盘的0°地位为止,此时地形图定向以告停滞,见图5.可目估对比图与现实地形地物之间方位进行检讨.定向步调：保持地形图程度,大致使地形图上端朝向北;将罗盘睁开,平放于地形图上,运用其一边与地形图的一侧鸿沟重合,长照准合页指向地形图北的偏向;将地形图和罗盘一路迁移转变,使磁针北针指向0°,此时地形图定向完毕.图5 地形图的定向2．在地形图上定地质点野外工作,无论是线路地质查询拜访.地质测量,照样矿产查询拜访等工作,都须要在地形图上肯定各类性质地质点的地位,一般称作定地质点.有时经常要肯定本身地点的地位或者肯定地形地物在地形图上所标定的地位,也须要定点.在地形图上定地质点时,除请求地质现象不雅察精确无误外,还请求将欲定点的现实地位精确地填绘在地形图上.这就请求闇练地断定地形图上所标绘的地形地物符号,将一张平面的地形图算作是山峦升沉.沟谷交织的活泼画面,如许在图上才干精确地断定各类地形单元间的互相地位关系.一般是直接不雅察四周地形地物的分步特点,与图面地形相对比,来肯定欲定点在图上的地位.也可以用已知的地形地物进行后方交汇,从而肯定我们本身地点的地位并将其定在图上.但是精度请求比较高的大比例尺地质测量时,必须用经纬仪将地质点定在地质图上,并在现实地位上钉上木桩作为标识表记标帜.假如所用地形图比较精确,运用四周地物.地形定点,既精确又便利.例如在道路交叉.公路.河道拐弯.村庄.衡宇.桥梁.水坝等显著特点地物邻近定地质点时,起首将地形图定向,将现实地物与地形图上的标识表记标帜一一对应.目估地质点与地物之间的距离,就可便利而精确地定出地质点在图上的地位.当四周的地形特点不太显著又无显著地物可参照时,可用后方交汇法,见图6,来肯定我们地点点在地形图上的地位.起首要肯定实地较显著的２至３个目标,并且在地形图上可以或许精确找到,作为已知点.两个已知点与我们地点的点连线最好近于直交.用罗盘精确测定我们地点点对应于两个已知点的方位,然后用量角器在图上画出方位线,二线之交点应当是我们地点的点.最后用第三个已知目标点进行检讨.三条方位线应交于同一点上,假如不交于一点,便消失误差三角形,三角形过大就超出了误差规模.图6 后方交会法定点原则：选择2~3个目标显著,且在地形图上可以或许精确找到的已知方位的点;目标不克不及距不雅察者太远;两目标与不雅察者的连线交角应大于30°,以60°~120°为最佳;有前提的话选择第三点进行校订.四.留意事项运用后方交汇法应留意以下几点：1．选择的已知点在图上的地位必须精确认定,点位明白,最好是三角点.有标高的山岳等.2．所选的显著目标不要相距太远,不然测量方位的误差影响就会很大.罗盘事先要做磁偏角校订或者读数中校订.3．选择三点交汇,其间夹角最好不小于30°.4．方位角最许多多少测几回取其平均值.在图上画方位线时要精确,铅笔要稍硬.削细,画的要轻.5．后方交汇法消失误差的身分比较多,即使运用该法定点,最好还需运用四周地形进行校订.全球定位体系（GPS）的运用一.GPS简介Global Position System,简称（GPS）,它是美国研制的导航.授时和定位体系.它由空中卫星.地面跟踪监测站.地面卫星数据注入站.地面数据处理中间和数据通信收集等部分构成.用户只需购置GPS吸收机,就可享受免费的导航.授时和定位办事.全球定位体系技巧现广泛运用于农业.林业.水利.交通.航空.测绘.安然防备.军事.电力.通信.城市治理等部分.GPS体系包含三大部分：空间部分—GPS卫星星座;地面掌握部分—地面监控体系;用户装备部分—GPS旌旗灯号吸收机.二.运用指南GPS作为野外定位的最佳对象,在户外活动中有广泛的运用,如今我来谈一些GPS运用办法和经验.起首大家要弄清运用GPS时常碰着的一些术语：1．坐标(coordinate)有2维.3维两种坐标暗示,当GPS可以或许收到4颗及以上卫星的旌旗灯号时,它能盘算出当地的3微坐标：经度.纬度.高度,若只能收到3颗卫星的旌旗灯号,它只能盘算出2维坐标：精度和纬度,这时它可能还会显示高度数据,但这数据是无效的.大部分GPS不但能以经/纬度(Lat/Long)的方法,显示坐标,并且还可以用UTM(Universal Transverse Mercator)等坐标体系显示坐标但我们一般照样运用LAT/LONG体系,这主如果由你所运用的地图的坐标体系决议的.坐标的精度在Selective Availability(美国防部为减小GPS精确度而实行的一种措施)打开时,GPS的程度精度在100-50米之间,视接收到卫星旌旗灯号的若干和强弱而定,若依据GPS的指导,说你已经到达,那么四周看看,应当在大约一个足球场大小的面积内发明你的目标的.在SA封闭时(今朝是很少见的,但美当局筹划未来撤消SA),精度能达到15米阁下.高度的精确性因为体系构造的原因,更差些.经纬度的显示方法一般都可以依据本身的快活爱好选择,一般有"hddd.ddddd","hddd*mm.mmm"","hddd*mm"ss.s"""(个中的“*”代表“度”,以下同)地球子午线长是39940.67公里,纬度转变一度合110.94公里,一分合1.849公里,一秒合30.8米,赤道圈是40075.36公里,北京地区在北纬40度阁下,纬度圈长为40075*sin(90-40),此地经度一度合276公里,一分合1.42公里一秒合23.69米,你可以选定某个显示方法,并把列位数字转变一对应地面移动若干米记住,如许能在经纬度和现实里程间树立个精确的对应.大部分GPS都有盘算两点距离的功效,可给出两个坐标间的精确距离.高度的显示会有英制和公制两种方法,进GPS的SETUP页面,设置成公制,如许在其他象速度.距离等的显示也都邑成公制的了.2．路标(Landmark or Waypoint)GPS内存中保管的一个点的坐标值.在有GPS旌旗灯号时,按一下"MARK"键,就会把当前点记成一个路标,它有个默认的一般是像"LMK04"之类的名字,你可以修正成一个易认的名字(字母用高低箭头输入),还可以给它选定一个图标.路标是GPS数据焦点,它是构成“路线”的基本.标识表记标帜路标是GPS重要功效之一,但是你也可以从地图上读出一个地点的坐标,手工或经由过程盘算机接口输入GPS,成为一个路标.一个路标可以未来用于GOTO功效的目标,也可以选进一条路线Route,作为一个支点.一般GPS能记录500个或以上的路标.3．路线(ROUTE)路线是GPS内存中存储的一组数据,包含一个起点和一个终点的坐标,还可以包含若干中央点的坐标,每两个坐标点之间的线段叫一条“腿”(leg).罕有GPS 能存储20条线路,每条线路30条“腿”.各坐标点可以从现有路标中选择,或是手工/盘算机输入数值,输入的路点同时作为一个路标(Waypoint/Landmark)保管.现实上一条路线的所有点都是对某个路标的引用,比方你在路标菜单下转变一个路标的名字或坐标,假如某条路线运用了它,你会发明这条线路也产生了同样的变更.可以有一条路线是“活泼”(Activity)的.“活泼”路线的路点是导向功效的目标.4．进步偏向(Heading)GPS没有指北针的功效,静止不动时它是不知道偏向的.但是一旦动了起来,它就能知道本身的活动偏向.GPS每隔一秒更新一次当前地点信息,每一点的坐标和上一点的坐标一比较,就可以知道进步的偏向,请留意这其实不是GPS头指的偏向,它白叟家是不知道本身的脑壳和活动路线是成若干度角的.不合GPS关于进步偏向的算法是不合的,根本上是比来若干秒的进步偏向,所以除非你已经走了一段并仍然在走直线,不然进步偏向是不精确的,尤其是在拐弯的时刻你会看到数值在变个不断.偏向的是以若干度显示的,这个度数是手表表盘朝上,12点指向南边,顺时针转的角度.有许多GPS还可以用指向罗盘和标尺的方法来显示这个角。
掘进工作面测量岩层或断层产状的一种简易方法
掘进工作面中岩层或断层产状测量方法改进探讨 假设一个方位角为θ的水平巷道掘进过程中与一岩层（断层）相交，将岩层（断层）视为一个绝对平整的无限平面，掘进巷道看作一个长边无限延伸，短边和高固定的长方体，那么该问题就可简化为一个长方体与一个平面相交的立体几何模型。
以下将取四种相交情况来分析测量岩层（断层）产状的方法，并推导相关公式。
一、掌子面右下角遇岩层（断层）巷道掌子面右下角遇岩层（断层）示意图ω----巷道延伸方向的方位角；h----巷道高度；s----巷道同一巷帮上岩层或断层面从出现 到结束的水平距离。
α----岩层或断层倾角；β1----巷道掌子面上岩层或断层与水平面的夹角；β2----巷道帮面上岩层或断层与水平面的夹角；ψ----巷道顶或底板与岩层或断层所夹的锐角；shψMR 321ωh NsQO EDC ABψψψPψψβ22β2β2ββ1β21βαα注：①、②、③为同一个水平巷道与同一岩层或断层相交不同时段所呈现的三种情况，初遇时为三角形①，而后为五边形②，完全通过时为四边形③。
（一）当巷道与岩层或断层相交成①、②两种情况下：1、求岩层（断层）倾角α求证过程为：在△ABD 内，作DE ⊥AB,又∵CD ⊥AB,∴△CDE ⊥AB, ∴CE ⊥AB,由此可知，∠CED 为所求岩层或断层的倾角α。
tan tan CD CED DEα=∠=。
其中，AD BD DE AB⋅=， 又∵1tan CD AD β= ，2tan CD BD β=， 则222222122222121212+11tan tan =CD =CD tan tan tan tan tan tan AB CD CD AD BD ββββββββ=+=+⋅+⋅ ∴sin sin MQ sMN ϕϕ==∴2221tan tan tan αββ=+，∴该岩层或断层的倾角为：2221arctan tan tan αββ=+2、求岩层（断层）倾向θ 求证过程为：在△CDE 中，DE 所指的方向即为所求岩层（平面ABC ）的倾向。
地质剖面图绘制中岩层产状的确定方法及其优缺点
节电动机的转差率以达到调速的目的。
这种调速方法只适用于绕线型异步电动机。
由于可以将电动机的转差功率回馈电网，所以这种方法效率较高，且具有控制方便、可实现平滑无级调速等优点，被广泛应用于风力、水力机械、印刷机、造纸机、起重机、卷扬机等生产机械中。
串级调速的缺点是功率因数较差，需要采取补偿措施；设备费用较贵；线路较复杂。
③变频调速：在各种交流调速中，变频调速的性能最好。
变频调速电气传动调速范围大，静态稳定性好，运行率高，调速范围广，是一种理想的调速系统。
变频调速就是改变电动机电源频率来调节电动机同步转速以达到调速的目的。
这种调速方法特别适用于鼠笼型电动机。
它保持了异步电动机固有的机械特性硬、转差率小的特点，所以效率高，没有因调速而带来附加转差损耗，且具有调速范围大，平滑性能好，调速精度高等优点，在调速过程中还能实现恒功率调速和恒转矩调速，可适应不同负荷的要求。
变频调速被认为是最有发展前途的交流调速传动。
变频调速以其逆变器组成的型式不同而种类较多。
但这种调速方法需要专用的变频电源，技术复杂，初投资和运行维护费用较高，而且在恒转矩调速时，低速段电动机的过载能力大为降低，不利于满载和过载启动。
④无换向器电动机（可控硅电动机）调速：无换向器电动机调速就是利用换向器电动机来实现调速的目的。
无换向器电动机是一种利用晶闸管控制的变频调速同步电动机，由于是用位置检测器及可控硅代替了相当于直流电机中的电刷和换向器，因而其原理和调速性能与直流电动机相似，结构简单、无换向器、不会产生火花，容易做到大容量、高转速，并可实现正反转切换，功率因数和效率也较高，但与直流电动机相比，它的转矩波动成分大，过载能力低，运行可靠性差。
⑤微机控制：在交流调速传动中，采用微机控制早已进入了实用阶段，向部分微机控制方向发展，并带有监视、保护和自诊断、自复原等多种功能。
本人曾参与“全自动交流变频调速成套装置”的开发与研制，该产品现已在许多单位的恒压供水系统中得以广泛应用，节电效果良好，取得了较好的经济效益。
岩层产状——精选推荐
第四节、地质构造的基本类型由于地壳中存在有很大的应力，组成地壳的上部岩层，在地应力的长期作用下就会发生变形，形成构造变动的形迹，我们把构造变动在岩层和岩体中遗留下来的各种构造形迹，称为地质构造。
地质构造的规模，有大有小。
大的如构造带，可以纵横数千公里，小的则如前边讲过的岩石的片理等。
尽管规模大小不同，但它们都是地壳运动造成的永久变形和岩石发生相对位移的踪迹，因而它们在形成、发展和空间分布上，都存在有密切的内部联系。
本节着重就一些简单的和典型的基本构造形态进行讨论。
一、水平构造和单斜构造水平构造未经构造变动的沉积岩层，其形成时的原始产状是水平的，先沉积的老岩层在下，后沉积的新岩层在上，称为水平构造。
分布：只是局限于受地壳运动影响轻Array微的地区。
单斜构造原来水平的岩层，在受到地壳运动的影响后，产状发生变动，当岩层向同一个方向倾斜，形成单斜构造（图1-11）。
分布：单斜构造往往是褶曲的一翼、断层的一盘或者是局部地层不均匀的上升（一）岩层产状在空间的倾斜方向。
倾角：岩层层面与水平面所夹的锐角，称为岩层的倾角。
岩层的倾角表示岩层在空间倾斜角度的大小。
用岩层产状的三个要素，能表达经过构造变动后的构造形态在空间的位臵。
（二）岩层产状的测定及表示方法测定方法：岩层产状测量，是地质调查中的一项重要工作，在野外是用地质罗盘直接在岩层的层面上测量的。
测量走向时，使罗盘的长边紧贴层面，将罗盘放平，水准泡居中，读指北针所示的方位角，就是岩层的走向。
测量倾向时，将罗盘的短边紧贴层面，水准泡居中，读指北针所示的方位角，就是岩层的倾向。
测量倾角时，需将罗盘横着坚起来，使长边与岩层的走向垂直，紧贴层面，等倾斜器上的水准泡居中后，读悬锤所示的角度，就是岩层的倾角。
表示方法：（一组走向为北西320°，倾向南西230°，倾角35°的岩层产状）一般写成：（1） N320°W，SW230°W，<35°。
试述岩层产状要素及其测量方法
岩层产状要素及其测量方法一、概述岩层产状要素是指岩石在地球内部或地表的位置、倾向、倾角、产状与其他岩石的关系等物理特征，是岩石学、构造地质学、工程地质学等领域研究的重要内容之一。
正确测量和分析岩层产状要素对地质勘探、矿产资源评价、地质灾害防治、地质工程建设等具有重要意义。
二、岩层产状要素1. 位置岩层的位置指的是岩石在地球内部或地表的具体位置，包括地理位置和相对位置两个方面。
地理位置是指岩层所处的地理坐标，包括经度和纬度。
相对位置是指岩层在地层序列中的位置关系，如底部、中部或顶部位置。
2. 倾向岩层的倾向是指岩层既定位置所在平面与地面北向的夹角，通常使用正北方向为基准进行测量。
3. 倾角岩层的倾角是指岩层既定位置所在平面与水平面的夹角，可分为向东倾角和向西倾角两种。
4. 产状与其他岩石的关系产状是指岩层所在平面与其他地质体的空间位置关系，包括叠加、交接、夹层、断层等关系。
三、岩层产状要素的测量方法1. 位置的测量位置的测量通常使用全球定位系统（GPS）进行，通过GPS接收机获取卫星信号，确定岩石的地理坐标。
2. 倾向和倾角的测量（1）经典测量法经典测量法是在地面上选择两个具有确定位置的点，测量这两个点在岩层所在平面上的投影长度以及它们在地表上的实际水平距离，从而计算出倾向和倾角。
（2）测距仪测量法现代测距仪可以通过激光或者无线电波测量岩层所在平面上的两个点的的距离，进而实时计算出倾向和倾角。
3. 产状与其他岩石的关系的测量（1）目视观察法目视观察法是直接观察岩层产状与其他岩石的关系，包括叠加、交接、夹层、断层等，结合地质地图和地形图进行判读。
（2）地球物理勘探法地球物理勘探法包括地震勘探、地磁勘探、电磁法勘探等，通过获得的地质断层与岩层的关系数据，进行产状与其他岩石的关系的测量。
四、结论岩层产状要素的正确测量对于地质工程建设、地质灾害防治等具有重要意义。
现代科学技术的发展使得岩层产状要素的测量方法越来越准确和便捷，然而在实际测量中仍需结合地质勘查的实际情况，综合应用多种测量方法，以确保测量结果的准确性和可靠性。
