(完整版)建筑CAD中级试卷(一)
CAD中级考试题(理论和实践)
CAD中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
2023年中级CAD绘图员考试试题八套试题附样图
中级CAD 绘图员考试标准试题第一单元文献的操作1-1说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完毕的模板图形以KSCAD1-1.DWT为文献名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设立合理的线型比例。
2．保存：将完毕的模板图形以KSCAD1-2.DWT为文献名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完毕的模板图形以KSCAD1-3.DWT为文献名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，光标捕获（snap）间距为100，并打开光标捕获。
2．保存：将完毕的模板图形以KSCAD1-4.DWT为文献名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，设立单位为Meters，长度、角度单位精确度为小数点后3位。
2．保存：将完毕的模板图形以KSCAD1-5.DWT为文献名保存在#SubPath# 中。
国家CAD等级考试(含试卷)
8、既刷新视图，又重新计算图形数据库命令的是：（）
A、BLIPMODEB、REGENC、REDRAWD、REDRAWALL
9、要表明绝对位置为5，5的点：（）]
A、@5，5 B、#5，5 C、5，5 D、5〈5
10、STATUS命令显示（）
A、图形对象的总数B、图形的大小C、空闲内存的数量D、上述全部
A、*.dwgB、*.dxfC、*.dwtD、*.dwf
5、下列命令操作中，不能插入图块的是（）
A、divideB、measureC、arrayD、insert
6、哪个图层名不会被改名或被删除？（）
A、STANDAND B、0 C、UNNAMED D、DEFAULT
7、以下说法正确的有（）
A、逆时针角度为正值B、顺时针角度为负值
图4图5
21．图中：A点相对B点的坐标：（）
A、（-80.0,25.0）B、（-75.0,26.0）C、（-70.0,25.0）D、（70.0,-25.0）
22．A点到B点的距离：
A、67.8 B、74.83C、75.8 D、74.3
23. BA直线相对XY平面的倾角：（）
A、8 B、340 C、352 D、20
1．绘图环境认识
（1）软件的工作界面，包括菜单栏、工具栏
（2）图形文件的基本操作，包括创建、打开、保存文件等
（3）鼠标的使用
（4）图形文件的保存格式
（5）图形文件的加密
2．基础操作
（1）坐标系的设置
（2）自定义绘图环境
（3）视图的缩放、平移操作
（4）自定义个性化工作空间、自定义用户界面、临时替代键等
19．创建一个标高为10，厚度为20，圆角半径为10，大小为100×80的矩形，求矩形的面积为：（）
cad中级考试题(理论和实践)CAD理论试题库(含电脑,CAD,机械知识)
cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

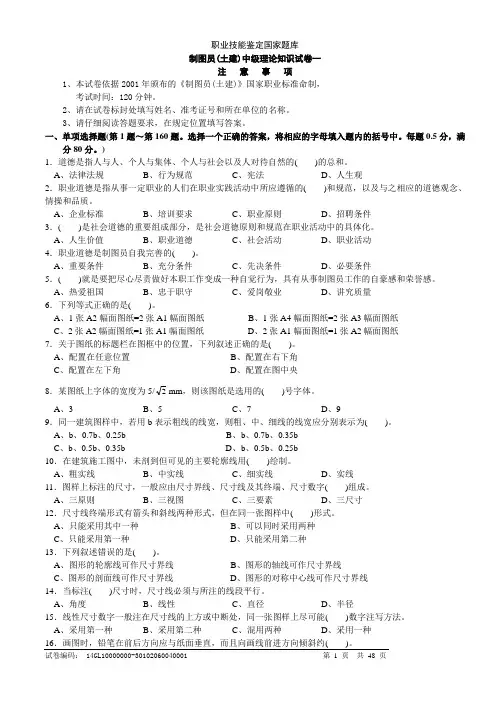

建筑CAD制图员试卷含答案
职业技能鉴定国家题库制图员(土建)中级理论知识试卷一注意事项1、本试卷依据2001年颁布的《制图员(土建)》国家职业标准命制，考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
一、单项选择题(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
)1．道德是指人与人、个人与集体、个人与社会以及人对待自然的()的总和。
A、法律法规B、行为规范C、宪法D、人生观2．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。
A、企业标准B、培训要求C、职业原则D、招聘条件3．()是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A、人生价值B、职业道德C、社会活动D、职业活动4．职业道德是制图员自我完善的()。
A、重要条件B、充分条件C、先决条件D、必要条件5．()就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的自豪感和荣誉感。
A、热爱祖国B、忠于职守C、爱岗敬业D、讲究质量6．下列等式正确的是()。
A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A1幅面图纸D、2张A1幅面图纸=1张A2幅面图纸7．关于图纸的标题栏在图框中的位置，下列叙述正确的是()。
A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央8．某图纸上字体的宽度为5/2mm，则该图纸是选用的()号字体。
A、3B、5C、7D、99．同一建筑图样中，若用b表示粗线的线宽，则粗、中、细线的线宽应分别表示为()。
A、b、0.7b、0.25bB、b、0.7b、0.35bC、b、0.5b、0.35bD、b、0.5b、0.25b10．在建筑施工图中，未剖到但可见的主要轮廓线用()绘制。
A、粗实线B、中实线C、细实线D、实线11．图样上标注的尺寸，一般应由尺寸界线、尺寸线及其终端、尺寸数字()组成。

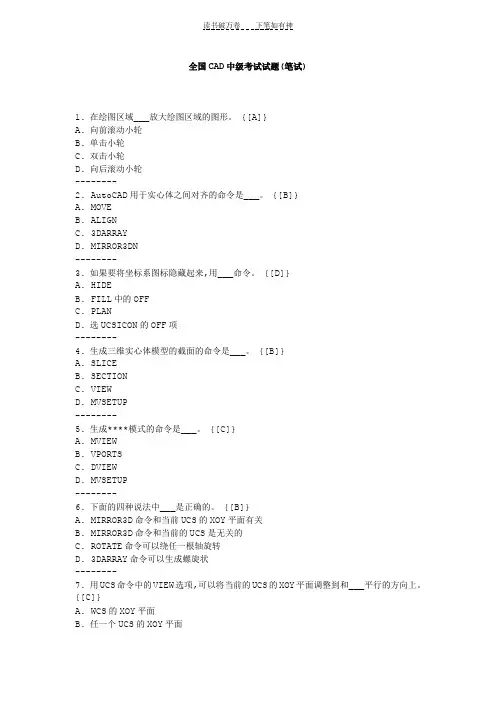

全国CAD中级考试试题(笔试)
全国CAD中级考试试题(笔试)1. 在绘图区域___放大绘图区域的图形。
{[A]}A. 向前滚动小轮B. 单击小轮C. 双击小轮D. 向后滚动小轮--------2. AutoCAD用于实心体之间对齐的命令是___。
{[B]}A. MOVEB. ALIGNC. 3DARRAYD. MIRROR3DN--------3. 如果要将坐标系图标隐藏起来,用___命令。
{[D]}A. HIDEB. FILL中的OFFC. PLAND. 选UCSICON的OFF项--------4. 生成三维实心体模型的截面的命令是___。
{[B]}A. SLICEB. SECTIONC. VIEWD. MVSETUP--------5. 生成****模式的命令是___。
{[C]}A. MVIEWB. VPORTSC. DVIEWD. MVSETUP--------6. 下面的四种说法中___是正确的。
{[B]}A. MIRROR3D命令和当前UCS的XOY平面有关B. MIRROR3D命令和当前的UCS是无关的C. ROTATE命令可以绕任一根轴旋转D. 3DARRAY命令可以生成螺旋状--------7. 用UCS命令中的VIEW选项,可以将当前的UCS的XOY平面调整到和___平行的方向上。
{[C]}A. WCS的XOY平面B. 任一个UCS的XOY平面C. 屏幕坐标D. 当前的UCS的XOY平面--------8. 用布尔的三种运算,可以对___进行操作。
{[C]}A. 实心体模型B. 面域C. A和BD. 曲面模型--------9. 生成三维平面的命令是___。
{[B]}A. SOLIDB. 3DFACEC. 3DPOLYD. POLYLINE--------10. ___是不正确。
{[C]}A. 3DFACE命令将三点生成一个平面B. 可以用3DFACE命令将四点生成一个平面C. 四个不在一个平面上的点也可以用3DFACE命令生成一个平面D. 用3DFACE命令生成的平面是网格平面--------11. 二维点过滤有三种可能的选择,三维点过滤有___可能的选择。
CAD中级考证试题、CAD重点试题、CAD中级机械 有答案
三、根据已知立体的2个投影作出第3个投影。
（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。
四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。
（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。
作图结果以原文件名保存。
六、根据给出的YLD5型联轴器装配图（附图2）拆画零件1（左联轴器）的零件图。
（12分）具体要求：1．绘图前先打开图形文件A6.dwg，该图已作了必要的设置，可直接在该装配图上进行编辑以形成零件图，也可以全部删除重新作图；2．选取合适的视图；3．标注尺寸，包括已给出的公差代号（不标注表面粗糙度符号和形位公差符号，也不填写技术要求）。
附图 2----------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------- -----------------------------------------------------------------------------------------------------------------------------------三、根据已知立体的2个投影作出第3个投影。
cad中级考试题「附答案」
cad中级考试题「附答案」一、判断题1. 用CHANGE 命令修改的标高和厚度只有一次有效。
{T}2. ELEV 命令设置的标高和厚度对后面生成的图元起作用,而对前面生成的图元不起作用。
{T}3. 用ZOOM可以放大被观察物体的尺寸。
{F}4. 关闭的层在REDRAW和REGEN时不费时处理,但被冻结的.层仍参与REDRAW和REGEN的运算。
{F}5. 在标注尺寸时发现文字太小要对后续的标注进行一次设置用MODIFY,而用DDIM只能逐个设置。
{F}6. 构件三维任意位置平面时,须用3DFACE命令,并且必须按顺时针方向指定平面点的顺序,前一个平面的后两点是后一个平面的前两点。
{F}7. 发现标注的内容有误,可以修改内容而不必删除重标。
{T}8. 外部图形文件相对依赖于当前文件,当对外部图形文件修改后就能在引用的当前文件中出现,而不必像图块哪样需要重新插入更新,因此它适合于团队并行设计。
{F}9. 在图纸空间内可以设置多个视口,并显示一个模型的多个视图。
{T}10. 点的过滤就是借用某个已知点的坐标来画当前的点。
{T}11. 命名和调用用户坐标系的命令是UCSMAN。
{T}12. 在构建平移曲面TABSURF时,拉伸的长度取决于矢量线的长度,拉伸的方向与点取矢量线端点的顺序无关。
{F}13. 用三维旋转命令ROTATE3D通过指定一个旋转轴,可直接在三维空间旋转实体。
{T}14. 对实体进行抽壳可用SOLIDEDIT\B\S。
{T}15. 实心体生成后或通过布尔操作后还可以通过SOLIDEDIT再改变它的形状和尺寸。
{T}二、选择题1.用ELEV命令设置标高为10,厚度为20后,再执行画圆命令,该图元的标高和厚度应为 _____ 。
{[A]}A.标高和厚度都为0B.标高为10,厚度为0C.标高为10,厚度为20D.标高为0,厚度为202.用VPOINT命令,输入视点坐标值(-1,-1,1)后,结果同三维视图_____ 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷一
第一题
【操作要求】
1．建立新文件：运行AutoCAD软件，建立新文件：新图形范围是420×297，在新建图形文件中，绘制长轴为120，短轴为60的椭圆。
2．保存：将完成的图形以KSCAD1-10.DWT为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第二题
【操作要求】
1．建立新图形文件：建立新图形文件，绘图区域为：560×400。
2．绘图：
a)绘制两个圆，半径分别为50，100；两圆相距300。
b)绘制一条相切两圆的圆弧，圆弧半径为200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。
完成后的图形参见【样张】。
3．保存：将完成的图形以KSCAD2-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第三题
【操作要求】
1．打开图形文件：打开图形文件C:\GATDoc\sucai\CADST3-10.DWG。
2．属性操作：
a)按【样张】(第二个图)补充图形。
b)将补充的对象改变至图层3。
完成的图形参见【样张】。
3．保存：将完成的图形以KSCAD3-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第四题
【操作要求】
1．打开图形：打开图形文件C:\GATDoc\sucai\CADST4-10.DWG。
2．编辑图形：
a)编辑打开的图形
b)将编辑后的图形作阵列，然后绘制矩形，再调整图形的大小。
完成后的图形如【样张】。
3．保存：将完成的图形以KSCAD4-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第五题
【操作要求】
1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区域内。
2．绘图：按【样张】规定的尺寸绘图，要求图形层次清晰，图层与填充图案比例合理。
基础轮廓线应给一定的宽度，宽度自行设置。
3．保存：将完成的图形以KSCAD5-7.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第六题
【操作要求】
打开图形文件C:\GATDoc\sucai\CADST6-10.DWG，按本题图示要求标注尺寸与文字，要求文字样式、文字大小、尺寸样式等设置合理恰当。
1．建立尺寸标注图层：建立尺寸标注图层，图层名自定。
2．设置尺寸标注样式：设置尺寸标注样式，要求尺寸标注各参数设置合理。
3．标注尺寸：按【样张】的尺寸要求标注尺寸。
4．修饰尺寸：修饰尺寸线，使之符合制图规范要求。
5．保存：将完成图形以KSCAD6-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第七题
【操作要求】
1．建立新文件：建立新图形文件，图形区域等考生自行设置。
2．建立三维视图：按【样张】给出的尺寸绘制三维图形。
3．保存：将完成的图形以KSCAD7-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
第八题
【操作要求】
1．打开图形文件：打开图形文件C:\GATDoc\sucai\CADST8-10.DWG。
2．修改图形：参照【样张】
a)调整图形中的文字，使之符合制图要求。
b)调整图形中的尺寸标注。
c)修改图形中的图层属性。
d)调整图形的布置，使之合理。
3．保存：将完成的图形以KSCAD8-10.DWG为文件名保存在C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
