深圳地铁一期工程竹子林车辆段工程简介

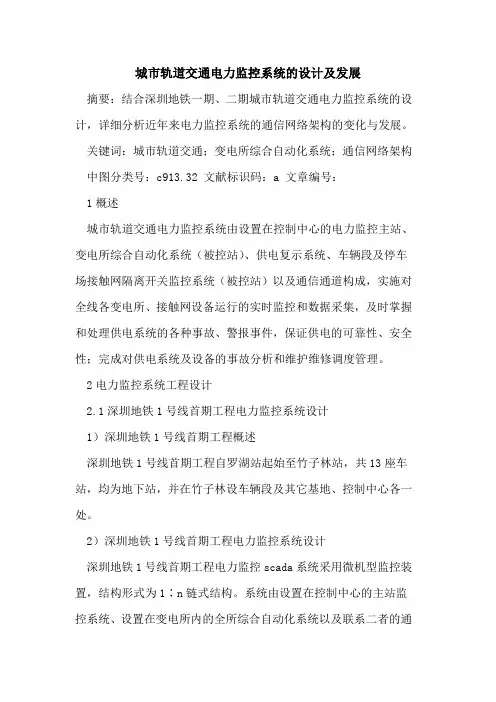

城市轨道交通电力监控系统的设计及发展
城市轨道交通电力监控系统的设计及发展摘要：结合深圳地铁一期、二期城市轨道交通电力监控系统的设计，详细分析近年来电力监控系统的通信网络架构的变化与发展。
关键词：城市轨道交通；变电所综合自动化系统；通信网络架构中图分类号：c913.32 文献标识码：a 文章编号：1概述城市轨道交通电力监控系统由设置在控制中心的电力监控主站、变电所综合自动化系统（被控站）、供电复示系统、车辆段及停车场接触网隔离开关监控系统（被控站）以及通信通道构成，实施对全线各变电所、接触网设备运行的实时监控和数据采集，及时掌握和处理供电系统的各种事故、警报事件，保证供电的可靠性、安全性；完成对供电系统及设备的事故分析和维护维修调度管理。
2电力监控系统工程设计2.1深圳地铁1号线首期工程电力监控系统设计1）深圳地铁1号线首期工程概述深圳地铁1号线首期工程自罗湖站起始至竹子林站，共13座车站，均为地下站，并在竹子林设车辆段及其它基地、控制中心各一处。
2）深圳地铁1号线首期工程电力监控系统设计深圳地铁1号线首期工程电力监控scada系统采用微机型监控装置，结构形式为1∶n链式结构。
系统由设置在控制中心的主站监控系统、设置在变电所内的全所综合自动化系统以及联系二者的通信通道构成。
其中变电所全所综合自动化系统在被控站完成对变电所供电设备的控制、监视及运行数据的测量。
该系统由控制信号盘（上位plc 监控单元、液晶显示器）、下位监控单元及所内通信网络等部分组成。
控制信号盘上设置液晶显示器和事故、预告音响设备。
下位监控单元装设于各开关柜内，控制开关设备，采集开关位置信号、保护和预告信号，检测电流、电压、有功功率、无功功率、有功电度、无功电度。
控制信号盘上位plc监控单元应配置与外界便携式计算机的接口，用于调试、维护或在通信通道故障时进行所内监控。
对车站内既有牵引混合变电所又有降压变电所的只设一个上位plc监控单元。
3）深圳地铁1号线首期工程变电所综合自动化系统图深圳地铁1号线首期工程变电所综合自动化系统图如图1所示。

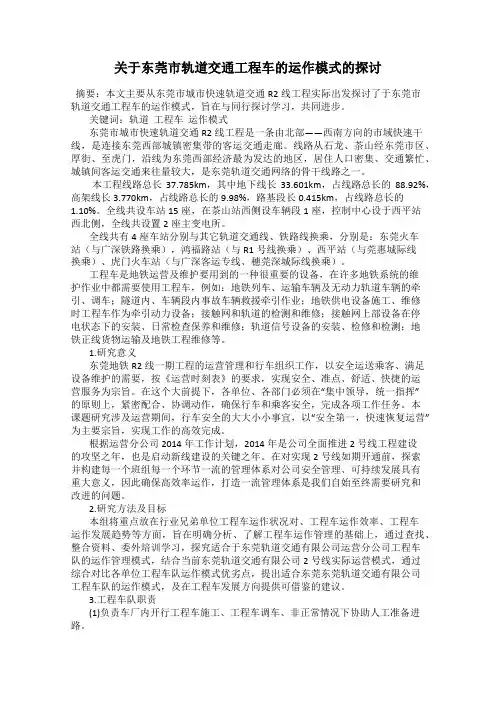

关于东莞市轨道交通工程车的运作模式的探讨
关于东莞市轨道交通工程车的运作模式的探讨摘要：本文主要从东莞市城市快速轨道交通R2线工程实际出发探讨了于东莞市轨道交通工程车的运作模式，旨在与同行探讨学习，共同进步。
关键词：轨道工程车运作模式东莞市城市快速轨道交通R2线工程是一条由北部——西南方向的市域快速干线，是连接东莞西部城镇密集带的客运交通走廊。
线路从石龙、茶山经东莞市区、厚街、至虎门，沿线为东莞西部经济最为发达的地区，居住人口密集、交通繁忙、城镇间客运交通来往量较大，是东莞轨道交通网络的骨干线路之一。
本工程线路总长37.785km，其中地下线长33.601km，占线路总长的88.92%，高架线长3.770km，占线路总长的9.98%，路基段长0.415km，占线路总长的1.10%。
全线共设车站15座，在茶山站西侧设车辆段1座，控制中心设于西平站西北侧，全线共设置2座主变电所。
全线共有4座车站分别与其它轨道交通线、铁路线换乘，分别是：东莞火车站（与广深铁路换乘），鸿福路站（与R1号线换乘）、西平站（与莞惠城际线换乘）、虎门火车站（与广深客运专线、穗莞深城际线换乘）。
工程车是地铁运营及维护要用到的一种很重要的设备，在许多地铁系统的维护作业中都需要使用工程车，例如：地铁列车、运输车辆及无动力轨道车辆的牵引、调车；隧道内、车辆段内事故车辆救援牵引作业；地铁供电设备施工、维修时工程车作为牵引动力设备；接触网和轨道的检测和维修；接触网上部设备在停电状态下的安装、日常检查保养和维修；轨道信号设备的安装、检修和检测；地铁正线货物运输及地铁工程维修等。
1.研究意义东莞地铁R2线一期工程的运营管理和行车组织工作，以安全运送乘客、满足设备维护的需要，按《运营时刻表》的要求，实现安全、准点、舒适、快捷的运营服务为宗旨。
在这个大前提下，各单位、各部门必须在“集中领导，统一指挥”的原则上，紧密配合、协调动作，确保行车和乘客安全，完成各项工作任务。
本课题研究涉及运营期间，行车安全的大大小小事宜，以“安全第一，快速恢复运营”为主要宗旨，实现工作的高效完成。
