电动切换阀介绍资料
丹佛斯电动调节阀
丹佛斯电动调节阀1. 简介丹佛斯电动调节阀是一种用于控制流体介质的设备，采用电动执行机构作为驱动力源，以实现精确的流量调节和流体控制。
该调节阀具有调节精度高、响应速度快、可远程操作等特点，广泛应用于各行各业的工业自动化控制系统中。
2. 结构与原理2.1 结构丹佛斯电动调节阀的主要组成部分包括阀体、阀座、活塞、电动执行机构等。
•阀体：通常采用优质铸铁或不锈钢材料制成，具有良好的耐腐蚀性和密封性能。
•阀座：位于阀体内部，通过调节阀座的开度来控制流体的流量。
•活塞：负责连接阀芯和电动执行器，调节阀芯的位置和开度。
•电动执行机构：由电机和传动装置组成，通过控制电机的正反转来实现阀芯的升降，从而调节阀的开度。
2.2 原理丹佛斯电动调节阀的工作原理基于反馈控制系统。
当控制系统发送控制信号时，电动执行机构根据信号的输入来调节阀芯的位置，从而改变阀座的开度，进而调节流体的流量。
同时，通过传感器获取流体的参数，并将反馈信号发送给控制系统进行实时监测和调整，以保证流体的稳定控制。
3. 特点与优势3.1 调节精度高丹佛斯电动调节阀采用先进的控制算法和精密的执行机构，具有极高的调节精度，能够实现精确到百分之一的流量控制。
3.2 响应速度快电动执行机构具有快速响应的特点，能够在短时间内完成阀芯的升降，实现快速调节和控制。
3.3 远程操作与监控丹佛斯电动调节阀支持远程操作与监控，通过与控制系统的连接，实现远程控制和参数监测，提高了操作的便捷性和效率。
3.4 可编程性强该电动调节阀具备良好的可编程性，用户可以根据实际需求自定义控制策略和参数，以适应不同的工业流程要求。
3.5 耐腐蚀性好丹佛斯电动调节阀采用优质的阀体材料，具有良好的耐腐蚀性，可以适应多种流体介质的控制需求。
4. 应用领域丹佛斯电动调节阀广泛应用于以下领域：•石油化工：用于炼油、化工生产中的流体控制和调节。
•电力行业：用于电厂锅炉的水位控制和调节。
•冶金行业：用于冶金过程中炉温的控制和调节。

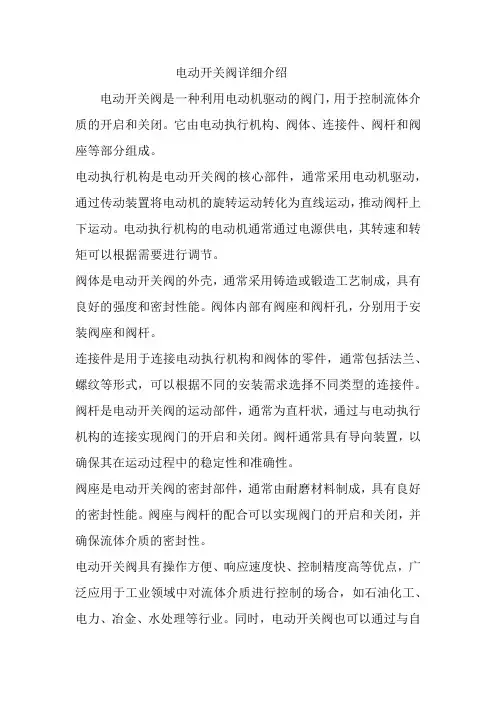

电动开关阀详细介绍
电动开关阀详细介绍
电动开关阀是一种利用电动机驱动的阀门，用于控制流体介质的开启和关闭。
它由电动执行机构、阀体、连接件、阀杆和阀座等部分组成。
电动执行机构是电动开关阀的核心部件，通常采用电动机驱动，通过传动装置将电动机的旋转运动转化为直线运动，推动阀杆上下运动。
电动执行机构的电动机通常通过电源供电，其转速和转矩可以根据需要进行调节。
阀体是电动开关阀的外壳，通常采用铸造或锻造工艺制成，具有良好的强度和密封性能。
阀体内部有阀座和阀杆孔，分别用于安装阀座和阀杆。
连接件是用于连接电动执行机构和阀体的零件，通常包括法兰、螺纹等形式，可以根据不同的安装需求选择不同类型的连接件。
阀杆是电动开关阀的运动部件，通常为直杆状，通过与电动执行机构的连接实现阀门的开启和关闭。
阀杆通常具有导向装置，以确保其在运动过程中的稳定性和准确性。
阀座是电动开关阀的密封部件，通常由耐磨材料制成，具有良好的密封性能。
阀座与阀杆的配合可以实现阀门的开启和关闭，并确保流体介质的密封性。
电动开关阀具有操作方便、响应速度快、控制精度高等优点，广泛应用于工业领域中对流体介质进行控制的场合，如石油化工、电力、冶金、水处理等行业。
同时，电动开关阀也可以通过与自
动控制系统的联动，实现对阀门的远程控制和自动化管理。
电动切换阀介绍资料讲解
一、产品介绍; 二、电动切换阀工作原理 三、电动切换阀主要性能指标 四、电动切换阀优点 五、电动切换阀使用说明
1
一、应品介绍
电动切换阀是一种按预设的程序控制 步进电机的运转，电机转子直接驱动滑块， 改变出口管开启和关闭状态，从而控制制 冷剂流向的电动阀。
主要用于双循环家用电冰箱、冷柜等 类似用途的小型制冷系统中。可比双稳态 电磁阀进一步优化制冷系统设计，有效降 低电磁阀动作噪声和节能效果。
12
0 脉冲： B开、C关、D关；
18脉冲：B关、C开、D关；
36脉冲：B关、C关、D开；
54脉冲：B关、C关、D关。
出口管D
出口管C
出口管B 进口管A
替代
5
DDF-A05103系
冷藏 变温
冷冻
C
系统应用说明：C出口接冷冻室蒸发器。
0 脉冲： B开、C关、D开；
16脉冲：B关、C开、D关；
36脉冲：B关、C关、D开； 48脉冲：B开、C关、D关。
盾安
10
四、电动切换阀优点
●优点：
※阀动作噪声小；除切换动作外，无能耗； ※低电压控制，可靠性好； ※抗干挠性好（同比双稳态阀不需要周期性施加维持脉冲防错）； ※焊点少，降低外漏故障隐患（仅二道焊接，而一个双稳态阀至少要分 四道焊接，组件阀的焊接更多）； ※结构更加紧凑，便于节省冰箱空间。
●缺点： ※不电二动工切机换阀零部件加工要求高，单个阀相对成本较高。
电动切换阀有DDF-A01102、DDFA03103、DDF-A04103、DDF-A05103等 系列产品。
2
DDF-A01102系
0 脉冲： B开、C开； 18脉冲：B开、C关； 36脉冲：B关、C关； 54脉冲：B关、C开。

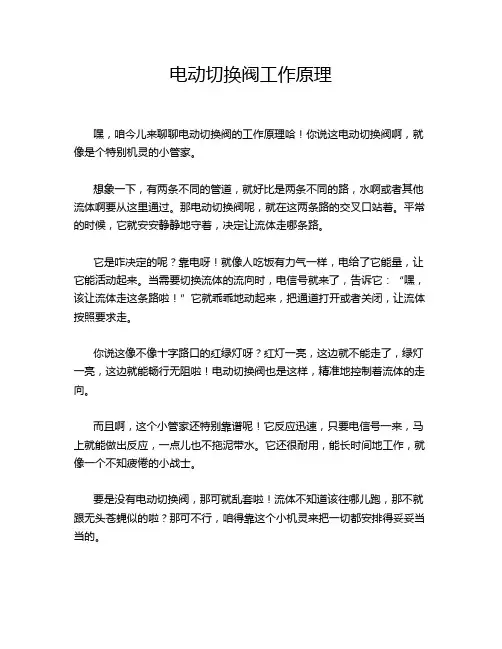

电动切换阀工作原理
电动切换阀工作原理
嘿，咱今儿来聊聊电动切换阀的工作原理哈！你说这电动切换阀啊，就像是个特别机灵的小管家。
想象一下，有两条不同的管道，就好比是两条不同的路，水啊或者其他流体啊要从这里通过。
那电动切换阀呢，就在这两条路的交叉口站着。
平常的时候，它就安安静静地守着，决定让流体走哪条路。
它是咋决定的呢？靠电呀！就像人吃饭有力气一样，电给了它能量，让它能活动起来。
当需要切换流体的流向时，电信号就来了，告诉它：“嘿，该让流体走这条路啦！”它就乖乖地动起来，把通道打开或者关闭，让流体按照要求走。
你说这像不像十字路口的红绿灯呀？红灯一亮，这边就不能走了，绿灯一亮，这边就能畅行无阻啦！电动切换阀也是这样，精准地控制着流体的走向。
而且啊，这个小管家还特别靠谱呢！它反应迅速，只要电信号一来，马上就能做出反应，一点儿也不拖泥带水。
它还很耐用，能长时间地工作，就像一个不知疲倦的小战士。
要是没有电动切换阀，那可就乱套啦！流体不知道该往哪儿跑，那不就跟无头苍蝇似的啦？那可不行，咱得靠这个小机灵来把一切都安排得妥妥当当的。
你再想想，在很多工业生产的地方，都需要精确地控制流体的流向和流量吧？电动切换阀就在这里发挥着大作用呢！它能保证生产过程顺利进行，不出差错。
咱生活中很多地方都有它的身影呢，虽然咱可能平时不太注意到它。
但你仔细想想，那些复杂的管道系统里，肯定有它在默默地工作着呀！
所以说呀，这电动切换阀别看它小小的，作用可大着呢！它就像是一个幕后英雄，默默地为我们的生活和生产保驾护航。
咱可得好好珍惜它，好好利用它，让它发挥出更大的价值来！这就是电动切换阀的工作原理，是不是挺有意思的呀？。
冰箱电动切换阀工作原理
冰箱电动切换阀工作原理
冰箱是我们日常生活中常见的家电之一，而冰箱中的电动切换阀是冰箱中不可或缺的一个组件。
冰箱电动切换阀的主要作用是控制制冷剂的流动方向，从而使冰箱能够完成制冷和制热的功能。
下面，我们将详细介绍一下冰箱电动切换阀的工作原理。
冰箱电动切换阀的组成结构主要包括阀体、阀芯、电磁铁和电路控制器。
其中，阀体是安装在冰箱中的金属壳体，阀芯则是阀门内部的移动装置，电磁铁是用来控制阀芯的位置，而电路控制器则是负责控制电磁铁的动作。
在冰箱制冷时，制冷剂流动的方向是从压缩机出口到蒸发器入口，这个过程需要通过电动切换阀来实现。
当冰箱需要制冷时，电路控制器便会向电磁铁发送指令，电磁铁产生磁场，吸引阀芯向下运动，同时阀门关闭，这时制冷剂只能从压缩机出口流入冷凝器进行制冷。
当冰箱需要制热时，阀芯则被电磁铁吸引上升，阀门打开，使制冷剂可以从蒸发器出口流入压缩机入口，完成制热过程。
冰箱电动切换阀还包括一个除霜功能，当冰箱内部结霜时，电磁铁会产生强烈的磁场，吸引阀芯到顶端，阀门打开，使制冷剂流动到热气流的蒸发器中，从而使冰箱内部结霜的冰消失。
总之，冰箱电动切换阀的工作原理是通过控制阀门的开关，实现制冷剂在制冷和制热模式下的流动方向，这一过程通过电磁铁和电路控制器的相互配合来完成。
冰箱电动切换阀的工作原理非常简单，但却是冰箱正常运行的重要组成部分，对冰箱的使用寿命和性能有着重要的影响。
冰箱电动切换阀工作原理
冰箱电动切换阀工作原理冰箱是我们日常生活中常见的家用电器之一，它的作用是将食物和饮料保持在低温状态，以延长它们的保质期。
而冰箱电动切换阀是冰箱中重要的一个零件，它的作用是控制冷却剂的流向，实现冷冻和制冷的转换。
本文将介绍冰箱电动切换阀的工作原理及其应用。
一、冰箱电动切换阀的组成冰箱电动切换阀由电动执行器、阀体、阀芯、弹簧、密封垫等部分组成。
其中电动执行器是冰箱电动切换阀的核心部分，它由电机、减速机、限位开关等组成。
电动执行器的作用是将电能转化为机械能，驱动阀芯的上下运动，控制冷却剂的流向。
二、冰箱电动切换阀的工作原理冰箱电动切换阀的工作原理是利用电动执行器的驱动作用，使阀芯的位置发生改变，从而控制冷却剂的流向。
冰箱中的冷却剂主要是氟利昂，它可以在高压下变为液态，在低压下变为气态。
当冰箱需要制冷时，电动执行器会将阀芯向下移动，使冷却剂流向制冷器，进行制冷。
当冰箱需要冷冻时，电动执行器会将阀芯向上移动，使冷却剂流向冷冻器，进行冷冻。
三、冰箱电动切换阀的应用冰箱电动切换阀的应用非常广泛，不仅仅用于家用冰箱，还用于商用冷柜、制冷设备等。
在商用冷柜中，电动切换阀可以实现多温区的控制，使不同的食物和饮料可以在不同的温度下保存。
在制冷设备中，电动切换阀可以实现多种制冷模式的转换，以适应不同的使用需求。
四、冰箱电动切换阀的维护保养冰箱电动切换阀是冰箱中的重要零件，需要定期进行维护保养。
首先要注意电源的安全问题，保证电源接线正确、绝缘良好。
其次要检查阀体、阀芯、密封垫等部分是否存在损坏或老化现象，及时更换。
还要定期清洗阀体和阀芯，保证其表面干净光滑，以免影响工作效率。
总之，冰箱电动切换阀是冰箱中的重要组成部分，它的工作原理和应用非常广泛。
在日常使用中，我们要注意对其进行维护保养，以保证其正常工作，延长其使用寿命。
电动切换阀
电动切换阀1 命名规则设计序号，用阿拉伯数字表示客户代号，用英文字母表示系列顺序号，用罗马数字表示工作位置数，用阿拉伯数字表示通断状态数，用阿拉伯数字表示阀基本代号2 电动切换阀简介2.1 功能：主要用于双温双控家用电冰箱和类似用途制冷系统，切换控制制冷剂流向；2.2 主要特点：优化制冷系统设计，降低能耗。
3 外观图4 基本参数4.1 安全工作压力（SWP）：3.0Mpa；4.2 最大开阀压差（MOPD）：1.8MPa；4.3 阀口通径：Φ0.8mm；4.4 内部泄漏量（压差△P=0.8MPa）：≤100ml/min；4.5 空气流量（压差△P=0.8MPa）：≥1500L/h；4.6 残留杂质：≤1mg；4.7 残留水量：≤0.5mg；4.8 绝缘电阻：不小于100MΩ；4.9 电气强度：AC600V、50Hz正弦交流电1s；4.10 噪声（空气状态下距离电磁阀40cm处）：启动时＜40dB(A)，转动时＜30dB(A)；4.11 线圈温升：50K；4.12 寿命：30万次。
5 主要外形接口尺寸5.1 工作模式可按客户要求来确定；5.2 进、出口管弯管形状可按客户要求来确定；5.3 安装位置可按客户要求来确定。
6 工作条件6.1 适用制冷剂：R600a及R134a；6.2 额定电压：DC12V，没有歪斜的矩形波电压，在额定电压的±10%范围内应能正常工作；6.3 额定电流：260mA；6.4 介质温度：-20℃～+65℃；6.5 环境温度：-20℃～+60℃；6.6 相对湿度：小于95%；6.7 动作方式：4相永磁型步进电机驱动；6.8 阀脉冲控制范围：电路脉冲阀切换范围为0PS～54PS；6.9 励磁速度：30PPS～35PPS。
7 使用说明7.1 电动切换阀应贮存在干燥、通风、无有害气体的仓库里；7.2 安装时，阀体应处于竖直；7.3 使用时，应核对铭牌上的技术参数，注意额定电压，装配前不要取下管口防尘帽；7.4 装配过程中，接管尽可能不要扳动，如为方便安装，扳动时要注意变形量，扳动中要注意，尽可能保证接管与阀体焊接部位不要变形；7.5 请勿从高处落地，以免铜管变形及其他构造破损，万一落地，请充分检查后使用；7.6 与线圈连接时，要提供足够长的引线，并注意接插件的匹配。
冰箱电动切换阀工作原理
冰箱电动切换阀工作原理冰箱是现代家庭中必不可少的电器之一，它能够保持食物的新鲜和营养。
在冰箱中，食物存储在不同的区域中，例如冷藏室、冷冻室和多功能室等。
这些区域的温度和湿度都需要通过冰箱内的一些机械和电子设备来维持。
其中一个重要的设备就是冰箱电动切换阀。
这个设备能够控制冰箱中不同区域的制冷和加热。
下面我们来看一下冰箱电动切换阀的工作原理。
冰箱电动切换阀由电动机、阀门和控制器组成。
电动机是冰箱电动切换阀的核心部件，它通过转动阀门来控制制冷和加热。
阀门是一个圆形的金属薄片，它通过电动机的转动来打开和关闭。
通过这个阀门，制冷剂可以流动到不同的区域中。
在冰箱中，有一个制冷系统，它由压缩机、冷凝器、蒸发器和制冷剂组成。
制冷剂在这个系统中循环流动，从而实现冰箱的制冷功能。
当制冷剂流向冷藏室时，它需要通过冰箱电动切换阀来控制。
当电动切换阀打开时，制冷剂可以流向冷藏室，从而降低冷藏室的温度。
当电动切换阀关闭时，制冷剂则无法流向冷藏室，从而保持冷藏室的温度稳定。
除了冷藏室，冰箱中还有一个冷冻室。
当需要冷冻食物时，电动切换阀会打开，使制冷剂流向冷冻室。
这样，冷冻室的温度就可以降低到所需的温度。
另外，冰箱中还有一个多功能室。
这个室可以用来存储不同种类的食物，例如蔬菜、水果和饮料等。
当需要加热或保温时，电动切换阀会打开，使制冷剂流向多功能室。
这样，多功能室的温度就可以升高到所需的温度。
除了以上三个区域，一些高端的冰箱还配备了葡萄酒柜和冰块机等功能。
这些功能也需要通过电动切换阀来控制。
总结一下，冰箱电动切换阀是冰箱中的一个关键部件，它能够控制不同区域的制冷和加热，从而保持食物的新鲜和营养。
通过电动切换阀的控制，冰箱可以实现不同的功能，例如冷藏、冷冻、保温和制冰等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾安
10
四、电动切换阀优点
●优点：
※阀动作噪声小；除切换动作外，无能耗； ※低电压控制，可靠性好； ※抗干挠性好（同比双稳态阀不需要周期性施加维持脉冲防错）； ※焊点少，降低外漏故障隐患（仅二道焊接，而一个双稳态阀至少要分 四道焊接，组件阀的焊接更多）； ※结构更加紧凑，便于节省冰 二、电动切换阀工作原理 三、电动切换阀主要性能指标 四、电动切换阀优点
五、电动切换阀使用说明
1
一、应品介绍
电动切换阀是一种按预设的程序控制 步进电机的运转，电机转子直接驱动滑块， 改变出口管开启和关闭状态，从而控制制 冷剂流向的电动阀。 主要用于双循环家用电冰箱、冷柜等 类似用途的小型制冷系统中。可比双稳态 电磁阀进一步优化制冷系统设计，有效降 低电磁阀动作噪声和节能效果。 电动切换阀有DDF-A01102、DDFA03103、DDF-A04103、DDF-A05103等 系列产品。
2
2 毛细管 冷凝器
DDF-A01102系
冷藏室
电动阀 毛细管 冷冻室 干燥过滤器
压缩机
替代
0 脉冲： B开、C开； 18脉冲：B开、C关； 36脉冲：B关、C关； 54脉冲：B关、C开。
出口管B 进口管A 出口管C
B
3
DDF-A03103系
冷藏
变温
C
冷冻
替代
系统应用说明：C出口接变温室蒸发器。 0 脉冲： B开、C关、D关； 18脉冲：B开、C开、D关； 36脉冲：B关、C开、D开； 54脉冲：B关、C关、D开。
7
2、电动切换阀驱动电路、励磁接口、励磁顺序
◆驱动电路 ◆励磁接口
◆励磁顺序
8
3、电动切换阀励磁要求
◆额定电压：DC12V±10% ◆励磁方式：1-2相励磁，双线线圈，单极驱动 ◆励磁速度：30PPS～35PPS ◆电流方向：COM侧为正极 ◆阀脉冲控制范围：电路脉冲阀切换范围为0PS～54PS ◆起始点：0脉冲A相励磁 ◆起始点控制：初期的出发起点，向阀动作回复方向励磁64脉冲 ◆阀动作停止：阀动作停止相励磁0.5秒以上后停止动作 ◆阀动作开始：阀从停止状态转向动作时，停止的相励磁0.5秒以上后传 递作动脉冲 ◆逆转动作：逆转时的返回相励磁0.5秒以上后，传递作逆转动作脉冲
※电动切换阀零部件加工要求高，单个阀相对成本较高。
不二工机
鹭宫
盾安
11
五、电动切换阀使用说明
4、电动切换阀安装使用要求 ●安装方法
安装时，阀体处于竖直安装，偏转角度小于15°：
竖直安装时 角度偏转小 于15°
最佳位置
可以
不可以
●使用注意事项
※应贮存在干燥、通风、无有害气体的仓库里； ※使用时，应核对铭牌上的技术参数（产品专用号），装配前不要取下管口防尘帽。
冷藏
变温
冷冻
C
系统应用说明：C出口接冷冻室蒸发器。 0 脉冲： B开、C关、D开； 16脉冲：B关、C开、D关； 36脉冲：B关、C关、D开； 48脉冲：B开、C关、D关。
出口管D 出口管C 出口管B 进口管A
6
二、电动切换阀工作原理
产品工作原理 电动切换阀是 通过线圈驱动磁转 子转动，磁转子再 带动滑块转动，利 用滑块上的月牙槽 来打开各阀口，从 不二工机 而实现出口管的流 量切换，并利用线 圈各爪极与磁转子 各磁极之间的吸合 鹭宫 力保持工作状态， 如右图所示。 盾安
9
三、电动切换阀主要性能指标
•泄漏量：在0.8MPa压力差关闭阀口泄漏量不应大于100ml/min。 •最大动作压差：在90%额定电压，最大动作压差不应小于1.6MPa。
•气密性：2.5MPa、1min，阀体表面无气泡逸出；
•流量：0.4MPa压力差作用下，开启出口的空气流量不应小于1 000L/h。 •噪声：启动噪声不应大于40dB（A），运行噪声不应大于30dB（A）。 •止动器强度寿命：1万次。 不二工机 •空气寿命：30万次。 •绝缘电阻：接线端子与外壳间的绝缘电阻应不小于100ＭΩ。 鹭宫 •电气强度：AC600V，保持1s ，应无击穿或闪络现象。
12
出口管D 出口管C 出口管B 进口管A
4
DDF-A04103系
冷藏
变温 冷冻
替代
系统应用说明：B、C、D出口接蒸发器与要控制匹配。 0 脉冲： B开、C关、D关； 18脉冲：B关、C开、D关； 36脉冲：B关、C关、D开； 54脉冲：B关、C关、D关。
出口管D 出口管C 出口管B 进口管A
5
DDF-A05103系
