新风换气机工作原理
新风换气机原理
新风换气机工作原理（型号：YH--600）全热新风换气机的核心器件是全热交换器，室内排出的污浊空气和室外送入的新鲜空气既通过传热板交换温度，同时又通过板上的微孔交换湿度，从而达到既通风换气又保持室内温、湿度稳定的效果。
这就是全热交换过程。
当全热交换器在夏季制冷期运行时，新风从排风中获得冷量，使温度降低，同时被排风干燥，使新风湿度降低；在冬季运行时，新风从排风中获得热量，使温度升高，同时被排风加湿。
新风换气机是一种将室外新鲜气体经过过滤、净化，热交换处理后送进室内，同时又将室内受污染的有害气体经过过滤、净化。
热交换处理后排出室外，而室内的温度基本不受新风影响的一种高效节能，环保型的高科技产品。
一、新风换气机大基本结构新风换气机主要由热交换系统、动力系统、过滤系统、控制系统、降噪系统及箱体组成。
1、热交换系统目前，无论在国内或是国外，在新风换气机上采用的热交换器有静止和旋转两种形式其中转轮式热交换器也属于旋转式类型。
从正常使用和维护角度出发，静止式优于旋转式，但大于2×10000m3/h的大型机来说，一般只能靠转轮式热交换器才能实现，因此可以说静止式和旋转式各有优缺点。
为了易于布置设备内的气流通道，以缩小整机体积，新风换气机采用了叉流、静止板式热交换器。
亦即：冷热气体的运动方向相互垂直，其气流属于湍流边界层内的对流换热性质。
因此充分的热交换可以达到较高的节能效果。
2、动力系统新风换气机动力部分采用的是高效率、降噪音风机。
将经过过滤、净化和热交换处理后的室外新鲜空气强制性送入室内，同时把经过过滤，净化和热交换处理后的室内有害气体强制性排出室外。
3、过滤系统新风换气机的过滤系统分为初效、中效、亚高效和高效四种过滤器。
换气机在两个进风口处分别设置空气过滤器，可有效过滤空气中的灰尘粒子、纤维等杂质，有效地阻止室外空气中的尘埃等杂质进入室内达到净化的目的，并确保主机的热交换部件被污物附着而影响设备性能。
新风机 工作原理
新风机工作原理
新风机是一种用于室内通风换气的设备，其工作原理如下：
1. 新风机的核心部件是风机。
当新风机启动时，风机会通过内部的电机转动，产生强制性的气流。
2. 新风机通过室外的通风口吸入外界新鲜空气。
这些新鲜空气通常经过过滤器过滤，以确保进入室内的空气质量较好。
3. 经过过滤的新鲜空气进入室内后，会通过风道系统向各个房间输送。
风道系统通常布置在墙壁、天花板或地下。
4. 同时，室内的污浊空气会通过排气口排出。
这些排气口通常布置在厨房、卫生间等易产生异味的地方。
5. 在室内通风的过程中，新风机还能够通过热交换器实现能量回收。
热交换器可以将室内空气的热量转移到新鲜空气上，以提高能源利用效率。
通过以上工作原理，新风机可以实现室内空气的循环更新，有效改善室内空气质量，降低霉菌、细菌和有害气体的浓度，提供更舒适和健康的居住环境。
同时，新风机也能减少能源的浪费，在冷暖季节节约空调和暖气的用电量。
家用新风机工作原理
家用新风机工作原理
家用新风机工作原理如下：
1. 冷热交换：家用新风机通常采用热交换技术，其主要原理是通过热交换器，将室内的热量与新鲜空气进行交换，实现在保持室内温度的同时，引入新鲜空气。
热交换器通常由铝合金或塑料制成，通过其表面的热传导，将冷热空气进行交换，从而达到节能的效果。
2. 过滤处理：家用新风机通过内置的过滤器，对空气进行过滤处理，主要是去除空气中的颗粒物、灰尘、细菌、病毒等污染物质，提供干净的空气。
3. 换气循环：家用新风机通过通风管道将室内和室外的空气进行交换，从而实现室内空气的循环。
通常，新风机可以根据用户的需求和环境条件自动调节通风量，保证室内空气的新鲜度。
4. 智能控制：家用新风机通常配备智能控制系统，可以根据室内空气质量和用户需求，自动调整工作模式和风速。
部分新风机还可以通过手机APP等方式进行远程控制，提供更加便捷
的操作和管理。
总的来说，家用新风机通过热交换、过滤处理、换气循环和智能控制等技术原理，实现了室内空气的新鲜循环，改善室内环境质量，提升居住舒适度。
新风换气机工作原理
新风换气机工作原理
新风换气机是一种利用机械设备实现室内新鲜空气进入、室内污浊空气排出的设备。
它主要由风机、过滤器、换热器和控制系统等组成。
新风换气机的工作原理是通过风机将室外新鲜空气引入室内，同时将室内污浊空气排出室外。
进入室内的新鲜空气首先通过过滤器进行过滤，去除大颗粒物和粉尘等，确保进入室内的空气质量。
之后，新鲜空气进入换热器，在这里与室内的排出空气进行交换。
换热器可以实现室内空气的热交换，将一部分室内热量传递给进入的新风，从而达到节能的目的。
控制系统是新风换气机的核心部分，通过传感器对室内空气质量进行监测，并根据设定的参数控制风机的转速，调节新风的进入量以及室内排出空气的排出量。
当室内空气质量较差时，控制系统会增加新风的进入量，从而改善室内环境；反之，当室内空气质量良好时，控制系统会减少新风的进入量，节约能源。
通过这种工作原理，新风换气机可以将室内呼吸空气中的有害物质、异味和湿气排出，保持室内空气清新、干燥。
同时，它又能保持室内的温度舒适，节约能源。
在现代家庭生活中，新风换气机起到了很重要的作用，提高了室内空气质量，增加了家人的健康和舒适度。

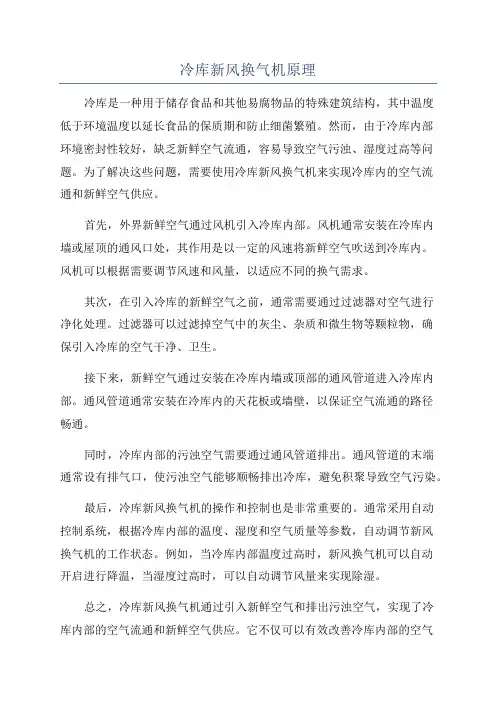

冷库新风换气机原理
冷库新风换气机原理冷库是一种用于储存食品和其他易腐物品的特殊建筑结构，其中温度低于环境温度以延长食品的保质期和防止细菌繁殖。
然而，由于冷库内部环境密封性较好，缺乏新鲜空气流通，容易导致空气污浊、湿度过高等问题。
为了解决这些问题，需要使用冷库新风换气机来实现冷库内的空气流通和新鲜空气供应。
首先，外界新鲜空气通过风机引入冷库内部。
风机通常安装在冷库内墙或屋顶的通风口处，其作用是以一定的风速将新鲜空气吹送到冷库内。
风机可以根据需要调节风速和风量，以适应不同的换气需求。
其次，在引入冷库的新鲜空气之前，通常需要通过过滤器对空气进行净化处理。
过滤器可以过滤掉空气中的灰尘、杂质和微生物等颗粒物，确保引入冷库的空气干净、卫生。
接下来，新鲜空气通过安装在冷库内墙或顶部的通风管道进入冷库内部。
通风管道通常安装在冷库内的天花板或墙壁，以保证空气流通的路径畅通。
同时，冷库内部的污浊空气需要通过通风管道排出。
通风管道的末端通常设有排气口，使污浊空气能够顺畅排出冷库，避免积聚导致空气污染。
最后，冷库新风换气机的操作和控制也是非常重要的。
通常采用自动控制系统，根据冷库内部的温度、湿度和空气质量等参数，自动调节新风换气机的工作状态。
例如，当冷库内部温度过高时，新风换气机可以自动开启进行降温，当湿度过高时，可以自动调节风量来实现除湿。
总之，冷库新风换气机通过引入新鲜空气和排出污浊空气，实现了冷库内部的空气流通和新鲜空气供应。
它不仅可以有效改善冷库内部的空气质量，防止食品变质和细菌滋生，还能确保冷库内的温湿度条件达到适宜的存储要求，保障食品的质量和安全。
热回收新风换气机组原理
热回收新风换气机组原理原理：热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。
主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。
在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。
在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。
热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。
主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。
在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。
在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。
电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。
电动调节阀亦可实现与风机的联动，当风机切断电源时关闭电动调节阀。
新风机组温度控制系统由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。
控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。
当过滤网堵塞时或当其超过规定值时，压差开关给出开关信号。
在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。
在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。
全热交换新风机的工作原理
现代人越来越重视家居环境的设计，为了使室内保持四季恒温，于是出现了空调和采暖设备，为了用上洁净卫生的水，于是有了各种净水设备。
除此之外，我们每天还要呼吸，因此，为了每天能够呼吸到健康清新的空气，便出现了家用新风系统，其中全热交换新风机是当前最受欢迎的新风设备。
接下来，为大家讲解有关全热交换新风机原理及优缺点的分析。
全热交换器工作原理所谓全热交换器，既全热交换新风机，它是一种含有全热交换芯体的新风、排风换气设备。
其工作原理为：设备在运行时，室内排风和新风分别呈正交叉方式流经换热器芯体时，由于气流分隔板两侧气流存在着温差和蒸汽分压差，两股气流通过分隔板时呈现传热传质现象，引起全热交换过程。
在夏季，新风从空调排风获得冷量，温度得以降低的同时还被空调风干燥，从而使得新风含湿量降低;在冬季，新风从空调室排风获得热量，温度得以升高。
全热交换器作为一种高效节能型空调通风装置，通过换热芯体的全热换热过程，能够有效地获取排风中的焓值全热型CHA或温度显热型CHB，从而达到了节能换气的目的，极大地节约了新风预处理的能耗。
全热交换器优缺点全热交换新风机作为当前最受欢迎的桃源仙居新风系统，拥有非常突出的优势，主要包括以下几点：一、换热效率高。
产品采用先进的逆流结构设计，能够大大的提高换热效率;二、外形紧凑小巧。
全热交换器的外形为六边形，降低了模块的厚度，特殊的通风孔道有利于模块比交叉流机芯做得更短;三、性能稳定、无需清洁。
通风孔道采用了流线设计，可以有效地防止着尘，无需对交叉流机芯进行定期的清洁;四、使用寿命长。
采用了ABS框架结构，非常坚固而耐用，使用寿命相比交叉流机芯增加了一倍。
当然，全热交换器也存在一些不足之处，和其他的热回收装置一样，全热交换器在安装时需要把新风和排风集中在一起，这样便会给系统布置带来一些困难，此外，当排风和进风的压力差较大时，通过分隔板密封圈会有少量的空气泄漏，不过这些情况可以通过送风压入、排风吸出法来避免。
新风换气机工作原理
新风换气机工作原理
新风换气机是一种通过强制排出室内空气，并将新鲜空气引入室内的设备。
其工作原理主要包括以下几个步骤：
1. 首先，新风换气机通过电机驱动风扇旋转，产生强大的气流。
2. 室内排风口会自动感测到室内空气质量，当室内空气中的二氧化碳、有害气体或颗粒物浓度超过设定值时，排风口将打开。
3. 排风口打开后，新风换气机会从室内吸入空气，并将其排出室外。
同时，它会将室外的新鲜空气通过净化处理后引入室内。
净化处理通常包括过滤、除湿、杀菌等活动。
4. 新鲜空气通过导风管道送到室内，比如厨房、卫生间等需要通风的地方。
5. 在新风换气机的运行过程中，会根据室内空气质量实时监测和调整风流量，以保证室内空气舒适度。
总体来说，新风换气机通过强制排风和新风补给的方式，不断循环清新的室内空气，提升室内空气质量，有效去除有害物质，保持室内空气清新、健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风换气机工作原理
全热新风换气机的核心器件是全热交换器，室内排出的污浊空气和室外送入的新鲜空气既通过传热板交换温度，同时又通过板上的微孔交换湿度，从而达到既通风换气又保持室内温、湿度稳定的效果。
这就是全热交换过程。
当全热交换器在夏季制冷期运行时，新风从排风中获得冷量，使温度降低，同时被排风干燥，使新风湿度降低；在冬季运行时，新风从排风中获
得热量，使温度升高，同时被排风加湿。
传热板是由薄膜状纳米合成材料制成，经过特殊工艺处理，具有导热透湿率高、气密性好、不易着尘、能满足高风压下长期连续运行等特点。
板上的微孔直径为0.29-0.30nm(纳米)，分子直径小的水蒸气（0.288nm）很容易通过，但是分子直径大的有毒有害气体、异味气体（均大于0.30nm）根本无法通过。
这种特殊性能既保证了新风的洁净，又同时实现温度和湿度的全热交换，使新风换气机的换热率和整体功能达到最佳水平。
二、技术特点
·双向换气技术：
内置送排风机，双向置换，使室内保持充足的新鲜空气。
·能量回收技术：
采用高效静止热交换器，送、排风交叉通过时进行充分的能量交换，显热交换效率超过70%，全热交换效率超过60%。
·过滤净化技术：
配置专业空气过滤器，保证送入室内的新鲜空气洁净无尘。
如果新风风源较差或对输入新风有特殊要求，可以选配更高性能的过滤装置。
·优化设计：
CH系列产品由资深专业人员设计，严格选用高质量的器件、材料，实现功效最优化，结构合理，体积小、噪音低，电气控制先进简捷、安全实用。
·维护方便：
先进的结构设计和质量可靠的元器件，使设备日常运行非常稳定，维护方便，无需专业人员值守。
1.2.1 BAS监控方案
一、中央空调及通风系统
本系统的冷水机组、冷冻水系统和冷却水系统,均集中在地下二层的空调机房。
冷却塔和水箱放置在天面，空调末端设备包括空调机组、新风机、排烟排风、通风机等，分别位于各个楼层，比较分散。
冷冻水和冷却水系统
由于冷水机组由空调供应商提供的控制器单独控制，BAS采用OPENLINK接口Q9200A与冷水机组的控制电脑相联，读取每台机组相关信息，对冷水机组、冷冻水泵、冷却塔、冷却水泵及相关阀门进行监控。
监控内容如下：
冷水机组的运行状态、手/自动状态、故障报警及启停控制
冷冻水泵的运行状态、手/自动状态、故障报警及启停控制
冷却水泵的运行状态、手/自动状态、故障报警及启停控制
冷却塔风机的运行状态、手/自动状态、故障报警及启停控制
冷却塔水阀开关状态及开关控制
冷却水总供/回水管温度监测
冷冻水总供/回水管温度监测,供水管流量监测。
冷冻水总供回水压差监测及旁通阀调节
冷水机的冷却水及冷冻水的水流监测
冷水机电动蝶阀开关状态及开关控制
冷水机的冷冻水出水温度监测
机组启动后通过彩色图形显示各设备运行状态、故障状态、参数值及运
行参数越限报警，通过鼠标可任意个性设定值，以达到最佳运行状态。
机组的每一点都列表汇报，参数值有趋势显示图，报警显示及汇总。
BAS工作站可通过系统设置的紧急停机开关量信号控制整个冷水机组紧急停机。
可对各设备的运行时间进行累计
控制原理如下：
Ø 冷水机组台数控制：
通过冷冻水供回水温度差和供水流量计算出冷冻水系统的冷负荷，并根据实际冷负荷及时调整投入运行的冷水机组及相关设施的数量，以达到最佳的节能状态。
Ø 联锁控制：
为了确保冷水机组及相关设备的正常运作，控制程序在设备启停次序上将作以下编排。
i. 启动：冷冻水泵→冷却水泵→冷却塔风机→冷冻机
ii. 停止：冷冻机→冷冻水泵→冷却水泵→冷却塔风机
Ø 故障转机：
制冷系统中，各台冷冻机/冷冻水泵/冷却水泵/冷却塔互为备用。
当任何一台设备出现故障时，DDC控制器会停止该设备运转，并根据有关设备的运行时间累计，启动运行时间最短的同类设备，以保证整个系统的连续运作。
Ø 水流开关检测：
当系统检测到任何一台冷冻机的冷却水或冷冻水的水流开关报警后将停止有关机组的运行，并投入另一机组运行。
Ø 压差旁通调节阀控制：
冷冻水系统中总供回水压差值与BA系统中的差压设定值进行比较后，控制压差旁通阀的开度，以维持冷冻水系统压差在合理的水平。
Ø 冷却塔风机启动/停止控制：
冷却塔风机采用分级控制的方案，冷却水回水温度与BA系统中的冷却塔回水温度各级设定值进行比较后，DDC控制器决定冷却塔风扇的启动/停止的数量。
Ø 冷冻机的优化运行控制：
DDC控制器根据制冷机组的运行累积时间，每次启动累积时间最少的一台制冷机组，以达到机组运行时间的平衡。
BAS通过集成设备与冷水机组控制单元通讯，可以对以下数据进行检测和控制：
冷冻负荷数据；
蒸发器压力过低/过高；
油压过低；
冷凝器压力过高；
排气温度过高；
油温过高/过低；
液流温度过高；
水流开关故障；水温过低；
水温过低；
线电压过低；
AC电压过低；
防止重复启动；
热电偶开路；
蒸发器的传感器故障；
电源故障；
机组周期性停机；
空调机组
空调机组由新风系统、回风系统和送风系统组合而成，我们通过控制风机的启停，还有控制冷冻水阀、新风阀和回风阀的开度，来改善室内空气的质量，达到舒适、节能的目的。
由于南方的空气比较潮湿，我们在设计时只侧重调节温度，不调节湿度。
控制内容如下：
Ø 空调机的开关状态、故障报警、手/自动状态及开关控制
Ø 回风温度监测
Ø 送风管风压监测
Ø 室外温/湿度监测
Ø 过滤网压差监测
Ø 送风阀和回风阀开度调节
控制原理如下：
Ø DDC控制器对回风温度进行PID控制。
通过调节冷冻水二通阀的开度，使回风温度保持在设定值范围内，当风机停止时冷冻水二通阀将会关闭。
Ø 根据室外的空气焓值调节新风阀/回风阀。
新风阀/回风阀在软件中设置联锁，即开大新风阀的同时关小回风阀，反之亦然。
Ø 压差开关将会监察过滤网的状况，当过滤网堵塞时，压差开关便会发出讯号，以催促维护人员清洗过滤网。
Ø 风机运行状态与风阀联锁，所以当风机停止时，风阀便完全关上。
Ø 风机可根据预先编制的时间假日程序来控制启停
Ø 根据室外温/湿度的值来调节新风阀的开度。
新风机
控制内容如下：
Ø 送风温度监测。
Ø 新风机运行状态、手/自动状态、故障报警及开关控制。
Ø 根据室外温度来改变送风温度设定值，以求节约能源。
Ø DDC控制器对送风温度进行PID控制。
通过调节冷水电动阀的开度，使送风温度保持在设定值范围内。
当新风机停止时，冷水电动阀将会关闭。
Ø 压差开关将会监察新风机过滤网的状况，当过滤网堵塞时，压差开关便会发出讯号，以催促维护人员清洗过滤网。
Ø 风机运行状态与风阀联锁，所以当风机停止时，风阀便完全关上。
Ø 可根据上下班时间制订时间控制程序。
排烟排风机（进风风机）
控制内容如下：
Ø 排风烟机、进风机运行状态、手/自动状态，故障报警及开关控制。
Ø 排风烟机平时根据地下室的CO浓度、CO2浓度进行间歇排风；发生火灾时，完全由消防报警系统控制。
Ø 可根据上下班时间制订时间控制程序。
二、给排水系统
BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低能耗的最优化控制，从而达到经济运行的目的。
根据给排水的初步设计，所有潜水泵均可有磁性浮球液位控制器控制启停，消防水泵由消防系统单独控制，因此BAS系统对潜水排污泵和消防水泵只监不控。
监控内容如下:
Ø 生活水池、水箱高/低水位监测及报警。
Ø 集水井高水位的监测及报警。
Ø 生活水泵的运行状态、手/自动状态、故障报警及开关控制。
Ø 潜水泵的运行状态、手/自动状态、故障报警。
Ø 消火栓泵及喷淋泵的运行状态、手/自动状态及故障报警。
