施工总平面布置临时用水用电第一节临时设施布置一、一、临时设施布置原则1、充分利用业主提供的征地范围。
2、按照工程施工工期的要求，临时设施的规模要满足工程施工强度，尽量减少临时设施的占地面积。
3、布局紧凑，方便施工，减少干扰。
4、注意工程施工的环保要求。
5、结合工程的具体实际条件，对主要施工系统进行优化处理。
二、二、施工道路本工程施工时，施工道路利用社会道路和施工现场的自建施工道路以及兄弟标段的施工道路，在施工过程中备洒水车，定时向路面、工作面洒水，以免扬尘，保护好周边的环境。
三、三、生活施工区布置根据根据现场实际情况将临时办公生活区及加工场设置在功能湿地附近的空地上，围挡依据有关规定设置，围挡材料用架子管固定钢板围挡，在出入口处设警卫值班室。
在生活、办公区及建筑物施工区设置封闭围挡，围挡材料用压型钢板做成，达到北京市文明施工的标准。
生活区内设置为业主、监理和设计代表使用的40m2的全天候的现场办公室，该办公室的设施符合招标文件要求的标准，设置一个配备足够冷气和暖气的面积不小于50m2的现场会议室和一个20m2的用于样品存放和展示的现场样品间并配备足够的陈列柜台和足够的照明。
1、生产辅助设施主要有钢筋加工场、木加工场、物资仓库、和材料堆放场以及砂浆搅拌系统等。
（由于本工程全部使用商品砼，因此不考虑砼搅拌系统的布置。
）钢筋加工场：钢筋加工场布置在功能湿地附近拆迁完成的空地上。
钢筋加工场内按流水施工作业的流程，依次设原材堆放区、钢筋加工区、成品堆放区。
木工加工场：选择在钢筋加工场附近，沿路边布置；设原材堆放区、原材加工区和模板堆放区。
原材加工区内设一台电锯、一台电刨机床，电动工具间距2米，加工棚采用架子管支搭，顶罩石棉瓦。
砂浆搅拌系统：选择在加工场内和蓄洪区右侧岸上，运输采用小翻斗车。
2、临时设施一览表：四、四、施工用水、电本工程施工用水、电，考虑就近从施工现场周围单位水、电源接入，同时要设好电表、水表，按有关规定使用及交付费用。
临时用电用水施工组织方案
临时用电用水施工组织方案一、项目背景及目的在施工中，临时用电和用水是必不可少的，为了保证施工的正常进行，确保施工人员的安全和顺利进行施工工作，制定一个临时用电用水施工组织方案是非常必要的。
二、施工单位的责任和义务1.提供合理、可靠的供电供水设施，保证施工人员的安全和施工的正常进行。
2.布置合理的用电用水线路和设备，确保用电用水设备的完好和使用寿命。
3.对用电用水设备进行定期检查和维护，及时消除故障和隐患。
三、组织方案1.施工前准备工作（1）调查和评估临时用电用水的需求：根据施工规模和进度，确定需要的临时用电和用水设备和容量。
（2）寻找供电供水条件较好的地点：选择供电供水条件较好的地点设置临时用电用水点，确保供电供水质量和供应的可靠性。
2.申请用电用水设备和资源（1）按照项目需要，向施工单位所在地的供电和供水公司提出申请，申请临时用电和用水资源。
（2）确定临时用电用水设备的数量和规格，并向供电供水公司提供所需设备的相关参数和要求。
3.用电用水设备的布置和安装（1）根据施工现场的需要，合理布置用电用水设备的位置和线路，确保施工现场用电用水设备的充分利用。
（2）按照相关标准和要求，对用电用水设备进行安装和调试，并进行相关的试运行和检查。
4.用电用水设备的使用和管理（1）施工人员必须按照规定使用临时用电用水设备，并注意用电用水的安全和节约使用。
（2）定期对用电用水设备进行检查和维护，及时消除故障和隐患，并记录维护情况。
5.临时用电用水的拆除和回收（1）施工结束后，及时对临时用电用水设备进行拆除和回收，并进行相关的整理和归档。
（2）对拆除的用电用水设备进行检查和维护，确保下一次使用时的安全和正常运行。
四、安全措施和应急预案1.用电用水设备的安全措施（1）临时用电设备和线路必须符合国家电力部门的安全规定和标准，严禁使用不合格的用电设备和线路。
（2）临时用水设备必须符合国家卫生和安全标准，保证用水的质量和安全。
施工现场临时用电用水专项施工方案
施工现场临时用电用水专项施工方案临时用电和用水是施工现场中必不可少的设施，为了保障施工顺利进行，必须制定专项施工方案。
以下是一个关于施工现场临时用电和用水的专项施工方案，包括设备布置、安全措施等内容。
一、施工现场临时用电方案1.用电设备布置（1）施工现场应设置临时用电箱，将施工现场的用电设备统一接入用电箱。
（2）用电箱应设置在室外开放空地，远离易燃易爆和腐蚀性物质，符合防护标准。
（3）用电箱内应设置漏电保护器、过载保护器等电气保护装置，确保用电安全。
2.电缆敷设（1）电缆敷设应符合规范要求，避免弯曲弯折、压砸和损坏。
（2）应采用专业电缆桥架进行敷设，避免火灾和电气事故。
（3）电缆应经过有效的保护，如套管、保护带等。
3.用电安全措施（1）施工现场人员应经过安全培训，了解用电安全知识，避免电击事故。
（2）施工现场应设置明显的警示标识，禁止未经授权的人员接触用电设备。
（3）用电设备使用过程中应定期检查，发现问题及时修复。
二、施工现场临时用水方案1.用水设备布置（1）施工现场应设置临时用水设备，如临时水桶、水管等，用于施工过程的水需求。
（2）用水设备应置于防雨、防晒的地方，确保设备正常使用。
（3）应设置有效的防止污染和杂质进入用水设备的装置，保证用水质量。
2.用水安全措施（1）用水设备应定期检查、维护，发现问题及时处理，确保用水安全。
（2）施工现场应设置合理的排水系统，避免积水和漏水。
（3）施工人员应节约用水，不浪费水资源，避免造成环境污染。
三、临时用电和用水管理1.施工现场应设置专人负责临时用电和用水的管理和维护工作，确保设备正常运行。
2.应制定临时用电和用水的管理制度，包括用电和用水的安全操作规程、设备维护计划等。
3.施工现场应定期召开用电和用水安全教育培训会议，提高工作人员的安全意识。
4.临时用电和用水的使用应记录并备份，以备后续查阅和管理。
以上是关于施工现场临时用电和用水专项施工方案的内容，通过合理布置设备、严格管理和采取相关安全措施，能够确保施工过程中的用电和用水安全，提高施工现场的工作效率。
施工临时用水、用电布置措施
施工临时用水、用电布置一、施工用电方案1 •我公司将根据业主提供的电源，设配电室，集中管理。
现场施工用电线路采用TN-S三相五线制接零保护系统，施工用电线靠围墙部分部分架空，其余部分采用埋地，过道路采用加钢套管保护。
场地照明采用在塔吊顶部或井架顶部设置投光灯，用于夜间施工照明。
2•现场用电情况如下(1)施工现场用电从业主提供变压器处的接驳点引入。
(2)现场用电计划宿舍楼及质检楼隔二层设置一只二级配电箱，其余幢每层设置一只二级配电箱。
3. 施工用电量计算建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：(1)全工地所用的机械动力设备，其它电气工具及照明用电的数量。
(2)施工总进度计划中施工高峰阶段同时用电的机械设备最高数量。
(3)各种机械设备在工作中需用的情况。
总用电量可按下列公式计算：〔送P 、P =1.05~1.10 K, —+K2瓦P2+ K3Z F3 + K4送P4I c 0电丿式中：P —供电设备总需要容量(KVA；PI—电动机额定功率(Kvy；P2 —电焊机额定功率(KVA;P3 —室内照明容量(Kv y；P4 —室外照明容量(KW；cos「—电动机的平均功率因数(在施工现场最高为0.75~0.78，—般为0.65~0.75 )K1 、K2、K3、K4 —需要系数；由于现场照明用电量所占的比重较动力用电量要少得多，所以照明用电量按动力用电量10%计算。
根据拟投入设备情况：刀P1=293KW 刀P2=231.6KVA取：K1=0.6 K2=0.6 k3=0.8 k4=1 cos =0.75贝U: P=490KVA现场需提供490KVA的容量。
4 •现场临电布置详见附图-02。
二、施工用水方案1. 施工用水细则(1)本工程根据业主提供的临水接驳点，分二路接出水管，组成供水网络，并在各需要用水部位留出水龙头。
(2)楼层施工用水按每幢设置一条竖向水管采用DN5 0管径布置至各施工层面，以满足结构及装饰施工用水，施工用水严禁使用消防水源。
施工现场临时用电用水施工组织设计4.17

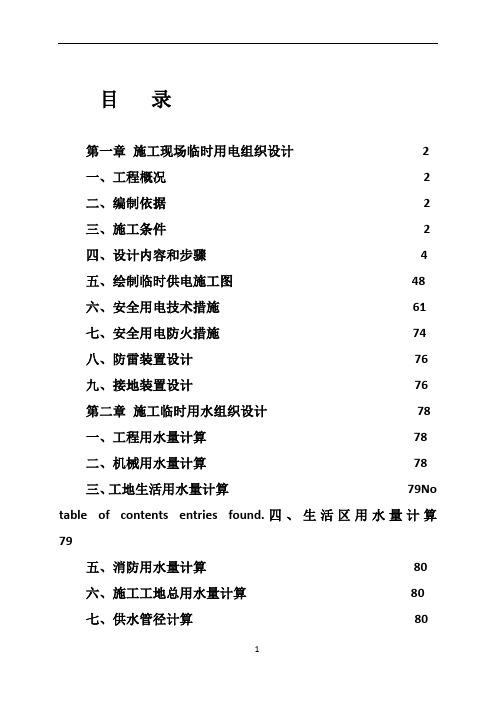

目录第一章施工现场临时用电组织设计2一、工程概况 2二、编制依据2三、施工条件2四、设计内容和步骤4五、绘制临时供电施工图48六、安全用电技术措施61七、安全用电防火措施74八、防雷装置设计76九、接地装置设计76第二章施工临时用水组织设计78一、工程用水量计算78二、机械用水量计算78三、工地生活用水量计算79No table of contents entries found.四、生活区用水量计算79五、消防用水量计算80六、施工工地总用水量计算80七、供水管径计算80八、施工水管布置及管理80第一章施工现场临时用电组织设计一、工程概况工程名称：修水县良塘新区人防商业综合工程工程地址：修水县良塘新区建设单位：修水县南城新区开发建设管理委员会设计单位：广东人防建筑设计院有限公司江西分公司监理单位：上海三维工程建设咨询有限公司勘探单位：江西省修江水利电力勘探设计有限公司施工单位：浙江东阳第三建筑工程有限公司现场环境：修水市民广场地下车库人防工程位于九江市修水县良塘新区，紧邻文化艺术中心、档案、图书、博物、规划展示馆，本工程总建筑面积约1076.67平米，（其中商业建筑面积为5459.65平米；下沉式广场建筑面积为870.53平米；汽车库建筑面积为3931.93平米；设备用房面积为499.56平米），人防总面积为7925平米。
本工程设置一个总配电室，八个动力分配电箱，八个照明分配电箱，其余各用电器均配置开关箱。
二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。
临时施工用水、电施工方案

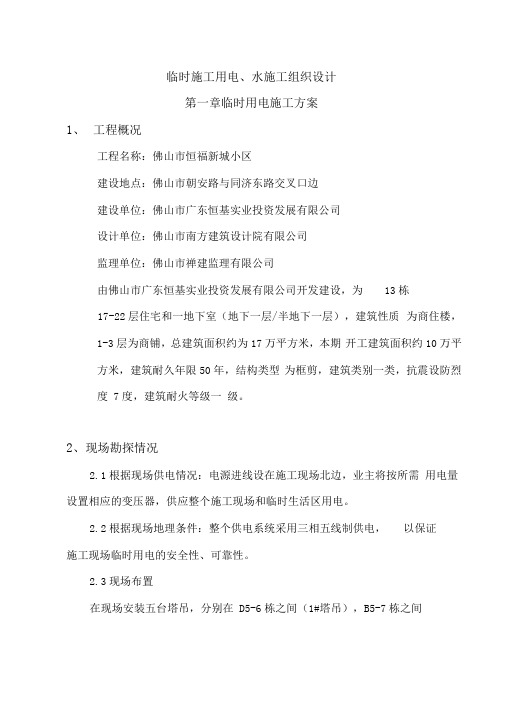

临时施工用电、水施工组织设计第一章临时用电施工方案1、工程概况工程名称：佛山市恒福新城小区建设地点：佛山市朝安路与同济东路交叉口边建设单位：佛山市广东恒基实业投资发展有限公司设计单位：佛山市南方建筑设计院有限公司监理单位：佛山市禅建监理有限公司由佛山市广东恒基实业投资发展有限公司开发建设，为13栋17-22层住宅和一地下室（地下一层/半地下一层），建筑性质为商住楼，1-3层为商铺，总建筑面积约为17万平方米，本期开工建筑面积约10万平方米，建筑耐久年限50年，结构类型为框剪，建筑类别一类，抗震设防烈度 7度，建筑耐火等级一级。
2、现场勘探情况2.1根据现场供电情况：电源进线设在施工现场北边，业主将按所需用电量设置相应的变压器，供应整个施工现场和临时生活区用电。
2.2根据现场地理条件：整个供电系统采用三相五线制供电，以保证施工现场临时用电的安全性、可靠性。
2.3现场布置在现场安装五台塔吊，分别在 D5-6栋之间（1#塔吊），B5-7栋之间（2#塔吊），C1-3栋之间（3#塔吊），D7-8栋之间（4#塔吊），F2, E3,E4栋之间（5#塔吊）各设置一台塔吊，三斗车物料提升机十台；钢筋加工场及材料堆放位于施工现场南部，分五个回路供电。
3、施工临时用电设备清单4、负荷计算4.1总负荷计算及变压器的选择注：Sjs=（Pjs 2+Qjs2）"2; Ijs二Sjs/（3 1/2*Un）4.2根据计算：根据上表计算得出Sjs=772（KVA）、ljs=1173 （A）1）需设置一台400（ A）, 一台630（ A）, 一台250（ A）容量的漏电开关（DZ20LE-40Q DZ20LE-63Q DZ20LE-250方够施工现场的设备使用。
I b=1280（ A）I jz 二S s X 103/（3 x 380）=1173（A）v I b =1280（A）由建设方配电房分两路（3*240+2*120 , 3*185+2*95架空）到施工现场，满足要求。
施工临时用电、用水布置
施工临时用电、用水布置本项目施工用电、施工用水由公司项目部自行解决，具体布置如下：现场临时用电采用TN-S系统（三相五线制），根据施工机具设备容量计算，并引入现场临时配电房中。
一、本工程施工临时用电系统采用380/220伏三相五线制（TN-S系统），以保证安全用电。
二、在临时发配电房处设一组接地电阻小于4欧姆的发电机保护接地装置，专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。
在配电线路的中间处和末端处做重要接地，接地电阻≤10欧姆。
三、配电房低压配柜分2个回路（P1—P2）控制施工现场各用电设备。
P1回路：供办公及生活区域内用电，导线采用铝芯橡线BLX-3×16+2×10mm2沿建筑物内墙面明设。
P2回路：供钢筋加工房，导线采用铜芯电缆VV-1KV-4×35+1×16mm2，穿PVC塑料管后再套Ф50钢管地埋设置，未端设配电箱。
四、现场临时给水管布置施工现场施工用水及生活用水，由我项目部自行找到符合施工要求的水源引出，主供水管DN70在拌和机附近用DN50管径变截面后，以DN32分支供搅拌机，以及DN25管引至厕所。
在DN70供水管未端侧设一消防水池，配备QY-7电潜水泵一台作为消防备水。
施工现场供水管在场地上中下各个区域各设有消防栓一处。
五、现场排污管布置设计现场布置排污沟，连通排污管网。
施工废水经沉淀处理后才能进入排污沟。
现场出入口设清洗车辆污水槽，经两级沉淀后排入场内排水沟。
厕所等污水点设专人负责打扫清理，废水经沉淀后排入排污管网。
排污沟穿临时道路的地方应选用Ф200砼管埋设。
仅供个人参考仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文不得用于商业用途。
现场临时用电用水施工组织设计#附用电系统图
目录第一章：现场用电施工组织设计 (2)1.1 编制依据 (2)1.2 工程概述 (2)1.3 电源及变配电室设置 (3)1.4 配电箱及开关箱设置 (3)1.4.1 设置原则 (3)1.4.2 配电箱设置 (4)1.4.3 配电箱 (4)1.4.4 配电箱内电气装置的设置及安装 (5)1.5 配电系统布置和线路敷设 (5)1.5.1系统布置： (5)1.5.2. 敷设方式 (6)1.6 用电量负荷计算 (7)1.6.1总用电量负荷计算 (7)1.6.2 各用电线路设计 (9)1.7 临时用电接地保护 (13)1.8 安全用电技术措施 (14)1.9安全用电管理措施 (15)1.10 电器防火措施 (17)1.11防雨措施： (24)1.12防雷措施： (24)第二章：临时用水施工组织设计 (25)2.1临时施工用水计算 (25)2.2管线选择 (26)第一章：现场用电施工组织设计1.1 编制依据1.《施工现场临时用电安全技术规范》JGJ46-2005。
2. 其他有关的国家现行规范、标准和规程规定。
3. 本工程施工图纸。
4. 公司内部现行管理制度和相关文件1.2 工程概述1.工程概况：本建设工程，位于XX城区西部，XX路以北、XX路以东、XX路以西、XX路以南。
本工程地下一层，地上20层，钢筋混凝土框架剪力墙结构，建筑面积XXX万平方米，建筑物顶标高为95.3米。
地下一层，本工程主楼部分基础为桩基，筏板厚度大部为0.60米，局部厚度1.80米，结构主体为钢筋混凝土框架剪力墙结构。
其他部位为梁板式筏形基础、独立基础等，主体为钢筋混凝土框架结构。
2.气候条件：本市处于东部季风暖温带湿润气候区，特点是四季分明，雨热同季。
年均气温11.9~13.1℃，7月份最高，平均气温25.2~26.8℃，１月份最低，平均气温-２.６~-３.９℃。
年均降水量550~800毫米，大致由北向南递增。
日最大降水量220.9毫米，年最大降水量1616.7毫米。
临时用水、用电施工组织设计
河南高速公路发展有限责任公司服务区改扩建工程FG—03标段临时用水、用电施工组织设计编制：审核：审批：陕西建工集团总公司河南高发公司服务区改扩建工程FG-03合同段项目部二00六年三月十五日临时用水施工组织设计一、施工用水概况本工程建设地点位于商丘至开封高速公路中宁陵服务区。
平面建筑尺寸为：88.4×34.8m的“凸”字形布局，各方面因素。
层数以二层为主，现场施工用水设有两个20m3的蓄水池，还配有一个15m3的流动水箱供施工用水。
根据本工程结构建筑平面类型，按照建设单位提供的供水水源，该建筑物分南北区，整个施工现场由总水路引入施工现场。
Ⅰ路引至北区中部处的蓄水池，Ⅱ路引南区中部处的蓄水池，Ⅲ路供生活用水。
二、施工用水量计算本工程临时用水包括施工用水量q1（L/S），施工现场生活用水量q2（L/S），消防用水量q3（L/S）1、施工工程用水量：q1=k1（∑q11N1/ T1t）×k2/8×3600=1.15×（350×250/1×2）×1.5/（8×3600）=2.62（L/S）2、施工现场生活用水：q2=P1Mk3/t×8×3600=400×30×1.5/2×8×3600=0.31（L/S）3、施工现场消防用水量q3查施工手册取q3=10（L/S）4、总用水量：q1+q2=2.62+0.31=2.93（L/S）﹤q3Q=q3=10（L/S）5、供水管径总用水量管径计算；D=√4Q/πv1000 =√4×10/3.14×2.15×1000=0.071m=71mm现场业主提供水源为深机井水塔供水，且能满足施工现场用水的需要。
6、现场供水管网敷设见平面布置三、供水线路设计：水源现场供水管四、保证施工用水的具体措施1、施工现场用水设专人负责。
施工现场临时用水用电施工方案
施工现场临时用水用电施工方案一、施工现场临时用水方案1.现场临时供水要求(1)施工现场需要用水的施工设备和机械设备满足供水的要求；(2)施工现场需提供充足的饮用水和生活用水；(3)对于特殊施工要求的现场，需提供特殊用水设备。
2.供水设备选择(1)选择符合国家质量标准的供水设备；(2)根据实际需要选择不同类型的供水设备，如给水泵、水箱、水管等。
3.供水设备布置(1)给水泵、水箱等设备应布置在易于管理和维修的地方；(2)根据现场实际情况进行供水管道的敷设，确保供水的畅通。
4.供水管道的选材和敷设(1)供水管道应选用合适的材料，如PVC管道、PE管道等；(2)供水管道的敷设应考虑到施工现场的地形、设备和人流等因素。
5.施工现场的供水管理(1)施工现场的供水设备和管道需要定期检修和维护；(2)对施工现场的供水设备和管道进行巡查，确保供水的安全和可靠。
二、施工现场临时用电方案1.现场临时用电要求(1)施工现场需要用电的施工设备和机械设备满足用电的要求；(2)施工现场需提供充足的生活用电和照明用电；(3)对于特殊施工要求的现场，需提供特殊用电设备。
2.供电系统选择(1)选择符合国家质量标准的供电设备；(2)根据实际需要选择不同类型的供电系统，如配电箱、发电机组等。
3.供电设备布置(1)供电设备应布置在易于管理和维修的地方；(2)根据现场实际情况进行用电设备的布置，确保用电的安全。
4.供电线缆的选用和敷设(1)供电线缆应选用合适的材料，如PVC线缆、橡皮绝缘线缆等；(2)供电线缆的敷设应考虑到施工现场的地形、设备和人流等因素。
5.施工现场的用电管理(1)施工现场的供电设备和线缆需要定期检修和维护；(2)对施工现场的供电设备和线缆进行巡查，确保用电的安全和可靠。
总结：施工现场的临时用水用电方案是施工现场顺利进行的基本保障。
在选材、布置和管理方面都需遵循国家质量标准和相关法规，确保施工现场的用水用电安全和可靠。
