根据功率算线径
380V，总功率36KW应该用多大的线径
如果是计算三相电机通过的电流算线径.应这样算.
电流=功率/*380V*功率因数*效率
电流=36000W/*380V**=
一般大约的算法为1KW的额定电流约2A
1平方的铜线约可以过5A的电流.
现需要16平方以上的铜线.
P=*U*I*COSφ（380V）
P=U*I*COSφ（220V）
35平方的铜电缆的安全载流量为130A。
COSφ一般取，I为所求规格电缆的载流量。
对于2003年之前的铝、铜芯选导线的计算方法有一个口诀：“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜芯升级算”。
不知道这意思你明不明白，先说“十下五”意思是10mm2以下的铝芯线每平方毫米按5A计算，举例：环境温度在35摄氏度以下4mm2的铝芯导线所能承载的电流计算：环境温度在35摄氏度以下4mm2*5A=20A。
“百上二”意思是环境温度在35摄氏度以下100mm2以上的铝芯导线每平方毫米按2A计算。
“二五三五四三界”意思是环境温度在35摄氏度以下25mm2的铝芯导线按每平方毫米按4A计算、35mm2的铝芯导线按3A计算。
“七零九五两倍半”意思是环境温度在35摄氏度以下70mm2和95mm2的铝芯导线按每平方毫米计算。
“穿管温度八九折”意思是如果该导线是穿管敷设的情况下要打个八折进行计算，如果环境温度大于35摄氏度就要打个九折计算。
“铜芯升级算”意思是如果要是铜芯导线的话导线规格就要与铝芯导线规格的上一级一起计算，举例：环境温度在35摄氏度以下25mm2铜芯导线所能承载的电流计算：首先要将导线规格升一级，是35mm2，然后用口诀里的“二五三五四三界”环境温度在35摄氏度以下
35mm2*3A=105A。
建筑电气图中：Pe设备容量，Pj计算容量，Ij计算电流，Kx需要系数，cosφ功率因素
Pj=Kx*Pe.
Ij=Pj/*Ue*cosφ)
开关选取为计算电流的倍（*=95）但是没有95A的开关，固选择100A的断路器
比如说一家店总用电量13KW 其它该怎么算如何表示
Pe：额定功率
Pj：计算有功功率
Sj：计算视在功率
Ij：计算电流
Kx：同时系数
cosφ：功率因数
Pj=Kx*Pe
Sj=Pj/cosφ
单相供电时，Ij=Sj/Ue
三相供电时，Ij=Sj/√3Ue
你补充给出的条件不足，不能正确计算。
如果假设采用~220V单相供电，同时系数Kx取，功率因数cosφ取，则
Pe=13KW
Pj=13*1=13KW
Ij=1300/（*220）=7.39A。
电线线径与用电功率之间的关系
电线线径与用电功率之间的关系先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380÷220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380÷220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380÷220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
多大功率用多大电线电缆怎么算
多大功率用多大电线电缆怎么算？一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm’导线，载流量为2.5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
导线线径及电流规格表
导线线径与电流规格一个平方mm可以承受6-8A的电流。
我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方毫米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。
你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。
如果这样有困难，则在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。
间歇运行省电！启动电流是运行电流3--5倍〔小电机〕时间极短。
如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。
这讲的是不同截面导线近似电流密度.交流电的话，10平方毫米以下的铜线每平方毫米5A，11-99平方毫米的铜线没平方毫米4A，100平方毫米以上的铜线每平方毫米3A，铝线则在上面的数值后除以2，即一半。
直流电的话，统一按照：铜线每平方毫米5A，铝线没平方毫米2.5A计算。
板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应上下一致或前后一致，不能交*。
当必须交*时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点假设不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。

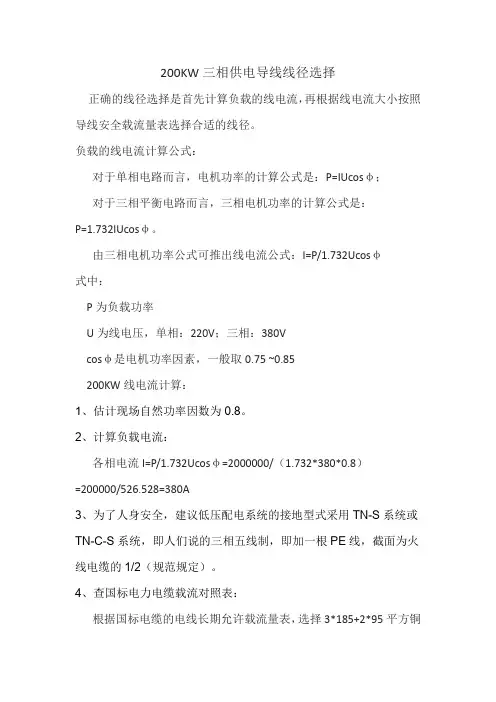

200KW三相供电导线线径选择
200KW三相供电导线线径选择
正确的线径选择是首先计算负载的线电流，再根据线电流大小按照导线安全载流量表选择合适的线径。
负载的线电流计算公式：
对于单相电路而言，电机功率的计算公式是：P=IUcosφ；
对于三相平衡电路而言，三相电机功率的计算公式是：
P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ
式中：
P为负载功率
U为线电压，单相：220V；三相：380V
cosφ是电机功率因素，一般取0.75 ~0.85
200KW线电流计算：
1、估计现场自然功率因数为0.8。
2、计算负载电流：
各相电流I=P/1.732Ucosφ=2000000/（1.732*380*0.8）
=200000/526.528=380A
3、为了人身安全，建议低压配电系统的接地型式采用TN-S系统或TN-C-S系统，即人们说的三相五线制，即加一根PE线，截面为火线电缆的1/2（规范规定）。
4、查国标电力电缆载流对照表：
根据国标电缆的电线长期允许载流量表，选择3*185+2*95平方铜
芯电缆或3*240+2*120平方铝线，允许流过388A电流，满足200千瓦负载电流大小要求.如施工场地限制可选用两根3*120+2电缆并联使用。
无功功率Q=UIsinφ=0.38*380*0.6=86.640（Kvar）。

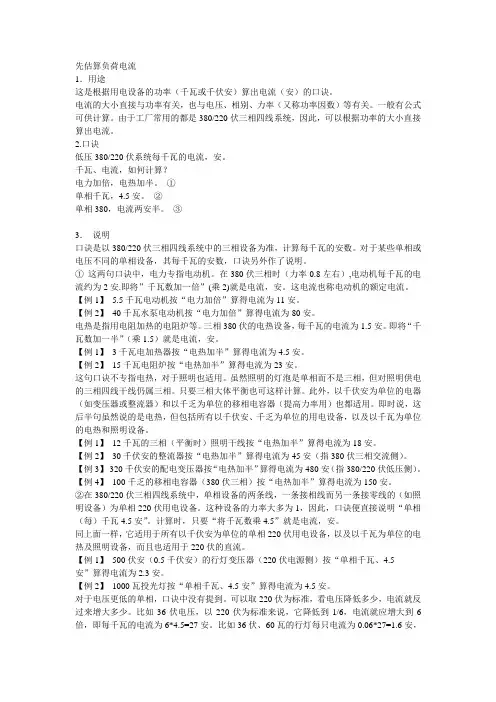

用电功率与线径的计算
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。

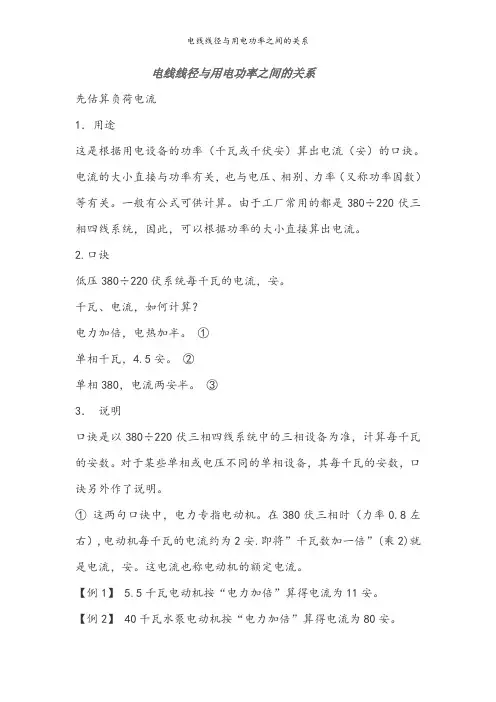

电线线径与用电功率之间的关系
电线线径与用电功率之间的关系先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380÷220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380÷220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380÷220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
电线电缆线径计算方法
电线电缆线径计算方法电线电缆线径计算方法一、估算铜、铁、铝线的质量公式：m=ρls（kg/km）质量=截面积×密度S=截面积（mm2）1.铜线m=9S m=重量（kg）2. 铝线m=3S d=线径（mm）3. 铁线m=8S铜的密度8.9g/cm3、铝的密度2.7g/cm3、铁的密度7.8g/cm3二、按线径估算质量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度K=PL K=负载距P=功率（kw）L=长度（km）例：某车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距：K=200×0.2=40 kw.km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2铝线40×4=160mm2实际选用185mm2铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。
导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
常用线径、功率、对照表
常用线径、功率、对照表在我们的日常生活和工业生产中，电线的使用无处不在。
无论是家庭中的电器设备，还是工厂里的大型机器，都离不开电线的传输电能。
而了解常用线径、功率的对照关系，对于正确选择电线、确保用电安全和设备正常运行至关重要。
首先，我们来谈谈线径。
线径通常指的是电线的横截面直径，一般用毫米（mm）来表示。
常见的线径有05mm、075mm、10mm、15mm、25mm、4mm、6mm 等等。
较细的线径，如 05mm 和 075mm，通常用于一些低功率、低电流的设备，比如小型灯具、电子设备的内部连接线等。
随着线径的增加，电线所能承受的电流和功率也相应增加。
10mm线径的电线适用于一些功率稍大的电器，如台灯、小型风扇等。
15mm 线径的电线则可以用于一些常见的家用电器，如电饭煲、微波炉等。
25mm 线径的电线能承受更大的电流和功率，常用于空调、电热水器等大功率电器。
4mm 及以上线径的电线，在工业生产中应用较多，比如大型电机、电焊机等设备。
接下来，我们看看功率与线径的关系。
功率是指单位时间内所做的功，通常用瓦特（W）来表示。
在电学中，功率（P）等于电压（U）乘以电流（I），即 P ＝ U×I。
以家庭常用的 220V 电压为例，05mm 线径的电线，一般能承受的电流约为 2A 左右，那么它所能承受的功率大约为 440W。
075mm 线径的电线，可承受电流约 3A，功率约 660W。
10mm 线径的电线，承受电流约 5A，功率约 1100W。
15mm 线径的电线，能承受电流约 10A，功率约2200W。
25mm 线径的电线，承受电流约15A，功率约3300W。
需要注意的是，这些数据只是一个大致的参考，实际使用中还需要考虑电线的材质、环境温度、敷设方式等因素。
例如，铜质电线的导电性能优于铝质电线，相同线径下，铜质电线能承受的电流和功率更大。
在高温环境中，电线的载流量会下降，所以需要选择线径更大的电线。
如何根据功率配电线
如何根据功率配电线
首先，要知道电器的使用电压和电器的额定功率，
其次，根据电压和功率，计算出电器正常使用时的工作电流，
最后根据导线的载流值表，选择对应线径的导线。
例如：一台加热器的额定功率是2.2kw，使用电压是220v，
那么这个加热器的正常工作电流=功率/电压=2200/220=10A，
这时，应该选用1.5平方或者1.5平方以上的铜芯线。
单相电路（家庭用电220v）的电流=负载功率/使用电压
比如一个电暖器功率是3000w，全开时的工作电流=3000/220=13.6A左右
三相电路（工业电380v）的电流=功率/电压/电压相位角1.732/负载功率因数
比如一台电动机7.5kw，功率因数0.75，
电流=7500/380/1.732/0.75，正常工作电流约为15.2A 左右
知道电流后，根据铜芯线的最大载流，可以选用合适
线径的导线，但是需要考虑长时间安全工作导线不发热，留有余量，空开的选择也是一样，需要留有余量。
电线。

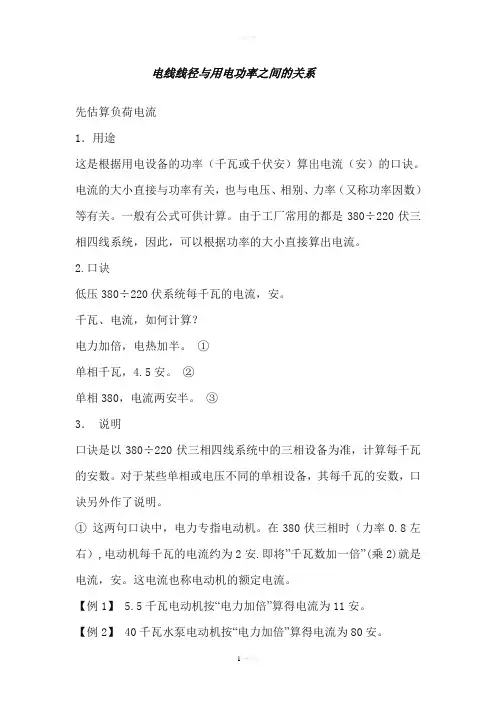

简单介绍电线线径与用电功率之间的关系
电线线径与用电功率之间的关系先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
