三相380V电源接入,注意,要在断开电源的情况下做此操作;检查油箱内部清洁度,如有必要则需清洗油箱。

往油箱中装入清洁的抗磨液压油,油需到液位液温计刻度的三分之二以上,不能少于三分之二。

每六个月应换油一次,换油时应彻底清理内部残留污物。

不然液压油站的使用寿命会很短。

打开电源试运行
1、此时压力表刻度指示在0,此为正常情况;
2、接通控制电路,电磁换向阀的一个灯头亮起,电磁换向阀做换向动作,过几秒钟后,压力表有压力显示,调节溢流阀,使得压力表指示在所需压力刻度上;
3、观察油缸动作,如控制电路和油缸动作不一致,则调换电磁换向阀的灯头位置;
4、在油缸停止不动作时,两个灯头应都不亮起,压力表刻度指示在0;
5、当电机不运转时,请检查电缆连接是否正确,电源是否正常;
6、当电机工作但不供油时,请检查电机旋转方向是否正确或油位过低。

如果油位过低,请立即注油。

7、根据实际情况,调整溢流阀手柄,调到自己需要的压力。

合集下载

液压站使用说明

液压站使用说明

液压站使用说明
1、接上电源,启动电机,观察电机尾部风扇转动方向是否与箭头指示方向一致;若不一致,调换电机电源线三条当中的任意两条接线,纠正电机转动方向。

2、待电机转动方向正确后,观察压力表数值有无压力显示,若有压力显示则轻旋溢流阀手柄至无压力显示;待无压力显示后空载运行10分钟至20分钟,然后用手轻摸电机和油泵外壳(注意安全,勿将手触摸到转动部位),若出现烫手现象或者噪声过大则应立即停机检查故障原因;若出现轻度发热(不烫手)属正常现象,不需要停机检查。

3、油泵电机组在加压过程中会出现噪音加大,属正常现象,不影响正常使用,不必大惊小怪。

4、油泵电机组正常运行后,点动电磁阀控制按钮,同时观察电磁阀指示灯及油缸动作情况,本步操作在油缸空载情况下进行(原因是调压阀未加压)。

5、电路控制无异常的情况下,顺时针轻旋溢流阀控制手柄进行加压,同时注意观察压力表压力显示值;加压至额定工作压力后停止加压,用扳手旋紧手柄锁紧罗姆。

6、严禁超负荷(压力表显示压力值超过额定工作压力)运行液压站。

液压站使用说明范文

液压站使用说明范文

液压站使用说明范文液压站是一种能够将液态流体转换为机械能的设备,通过液态流体在管道中的传递,将能量传送到液压缸、液力马达等装置中,实现对机械运动的控制。

液压站广泛应用于工业、农业、建筑、航空航天等领域,具有结构简单、控制方便、效率高等优点。

液压站组成液压站主要由液压泵、液压阀、储液器、油箱、过滤器、液压缸等组成。

液压泵负责将液体从油箱抽吸出来,通过管道传送到需要的位置,液压阀负责调节液体的流量和压力,储液器负责储存液体,保持液压系统的压力稳定。

液压站的使用步骤1.连接油箱:将油箱与液压站连接好,确保油箱内的液体可正常流动。

2.连接液压泵:使用螺栓将液压泵固定在液压站上,并将液压泵的进油口与油箱相连,出油口与液压阀相连。

3.连接液压阀:根据需要,选择相应的液压阀,并将其安装在液压站上,确保液压泵的出油口与液压阀的进油口相连,将液压阀的出油口与储液器相连。

4.连接储液器:使用管道将储液器与液压阀连接起来,确保液体能够正常地流入储液器。

5.连接液压缸:根据需要,选择相应的液压缸,并将其与液压阀连接起来,确保液体能够顺利地流入液压缸。

6.调节压力:根据需要,通过液压阀上的调压装置,调节液压系统的压力。

7.启动液压站:将液压站的电源接入电源插座,并按下启动按钮,启动液压站。

8.检查液压系统:启动液压站后,仔细检查液压系统是否正常工作,包括泵的工作是否正常、液压阀的开关是否灵活、液压缸的运动是否正常等。

9.使用液压站:按照需要,使用液压站对机械运动进行控制,可通过液压阀的调节装置,调节液压缸的运动速度、力度等。

注意事项1.在使用液压站前,必须确保油箱内有足够的液体,并且液体应保持清洁。

2.液压站在使用过程中应保持良好的通风条件,避免因过热而造成损坏。

3.定期检查液压站的各个部件是否有松动、磨损等情况,并及时进行维修或更换。

4.使用液压站时,应遵循相应的安全操作规程,避免因操作不当造成事故。

总结液压站作为一种应用广泛的液力传动装置,具有控制方便、效率高等优点,能够实现对机械运动的稳定控制。

液压油站使用说明书.

液压油站使用说明书.

GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。

其功能如下:为磨辊施加合适的碾磨压力,加载压力由电磁溢流阀控制;同步升起和落下磨辊。

磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。

高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。

高压油泵站用管道连接到加载油缸上,连接管道采用0Cr18Ni9冷拨无缝钢管,,管路连接用焊接式管接头。

油箱容积680L,第一次加油量约600L。

采用L-HM46抗磨液压油,油液从空气滤清器加入,并需经过过滤精度≤10μm的过滤机过滤。

在高压油系统设备和管路全部安装完后,高压油系统必须打油循环,当高压油系统油液清洁度达到NAS1638标准八级时,高压油系统方可投入运行。

参见磨煤机高压油系统液压原理图(04MG00.21.00)。

2.高压油系统元件说明2.1序号1和2,油泵组油泵组由马达,齿轮泵,联轴器和支架组成,齿轮泵型号PFG-327/D/RO,电机型号Y2-160L-8-HT。

齿轮泵轴通过联轴器与电机联接,保证了齿轮泵与电机间的同轴度。

该泵为定量外啮合齿轮泵,压力等级21.0MPa,功率7.5kW,电压380V/50Hz,转速720r/min,最大流量15L/min,泵最大工作压力15Mpa,压力表11.1测点显示该压力。

提升机液压站使用手册解读

提升机液压站使用手册解读

提升机液压站使用手册解读前言提升机液压站是一种常见的工业设备,广泛应用于机械加工、电子制造、汽车制造等领域。

本文将解读提升机液压站使用手册,为您更好地了解提升机液压站的使用和维护提供参考。

一、产品介绍提升机液压站是一种通过压缩液体来输出压力以控制机械设备的液压动力装置。

它由电动机、泵、气罐、过滤器、压力控制器、液压缸、油箱、油路等部分组成。

液体在泵的作用下,从油箱中抽取,经过过滤器净化,通过管道输送到压力控制器,然后再输送到液压缸中产生动力效果。

二、基本操作1. 启动按下启动按钮,电动机启动,泵开始抽取液体,并通过管道输送到系统中。

2. 压力控制通过手动调节压力控制器,控制液体输出的压力大小,以达到不同的工作需求。

当达到预设的压力值时,泵将停止运行。

3. 停止按下停止按钮,液压站停止运行,此时需要关闭所有电源开关,以确保设备的安全。

三、常见故障及维护1. 油温过高原因:液压站使用时间过长,油管堵塞,进气不足等。

解决方法:定期检查油管是否存在堵塞,清理过滤器,添加合适的润滑油,确保油温在适宜的范围内。

2. 油压不足原因:油路中存在泄漏,油泵失灵,管路过长等。

解决方法:检查油路是否有泄漏、更换失灵的油泵、缩短油路长度等。

3. 噪音过大原因:油泵损坏,泵的固定螺丝松动,油路设计不合理等。

解决方法:更换损坏的油泵、检查固定螺丝是否松动、重新设计油路等。

以上是提升机液压站使用手册的基本操作及常见故障维护方法,希望可以为您提供一定的帮助。

在使用液压站时,需要根据实际情况进行操作和维护,确保设备的正常运行及延长设备的使用寿命。

哈威主动式液压站操作与维护手册

哈威主动式液压站操作与维护手册
5. 产品介绍...................................................................................................................................7 5.1. 概述...........................................................................................................................7 5.2. 结构特点...................................................................................................................7 5.3. 使用条件...................................................................................................................7 5.4. 技术参数...................................................................................................................8 5.5. 报警装置...................................................................................................................8 5.6. 工作原理及功能描述...............................................................................................8 5.6.1. 主要元件功能描述...........................................................................................8 5.6.2. 风机正常运行时...............................................................................................9 5.6.3. 风机需要停机时.............................................................................................10 5.6.4. 偏航油路.........................................................................................................10 5.6.5. 其他功能.........................................................................................................10 5.6.6. 手动应急操作.................................................................................................10

液压油站说明

液压油站说明

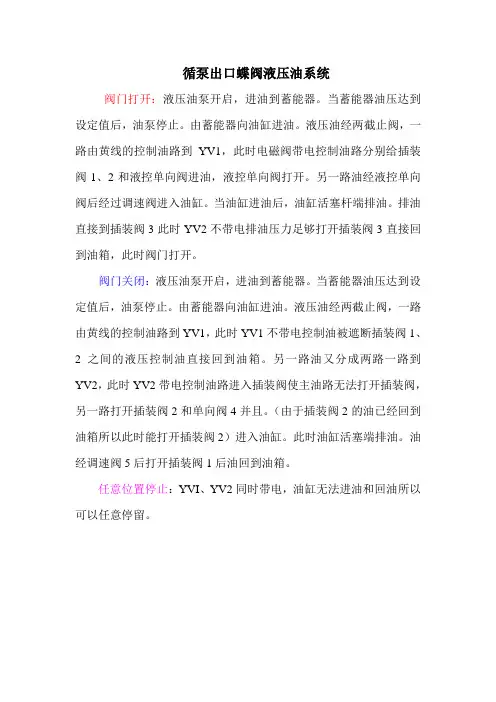

循泵出口蝶阀液压油系统
阀门打开:液压油泵开启,进油到蓄能器。

当蓄能器油压达到设定值后,油泵停止。

由蓄能器向油缸进油。

液压油经两截止阀,一路由黄线的控制油路到YV1,此时电磁阀带电控制油路分别给插装阀1、2和液控单向阀进油,液控单向阀打开。

另一路油经液控单向阀后经过调速阀进入油缸。

当油缸进油后,油缸活塞杆端排油。

排油直接到插装阀3此时YV2不带电排油压力足够打开插装阀3直接回到油箱,此时阀门打开。

阀门关闭:液压油泵开启,进油到蓄能器。

当蓄能器油压达到设定值后,油泵停止。

由蓄能器向油缸进油。

液压油经两截止阀,一路由黄线的控制油路到YV1,此时YV1不带电控制油被遮断插装阀1、2之间的液压控制油直接回到油箱。

另一路油又分成两路一路到YV2,此时YV2带电控制油路进入插装阀使主油路无法打开插装阀,另一路打开插装阀2和单向阀4并且。

(由于插装阀2的油已经回到油箱所以此时能打开插装阀2)进入油缸。

此时油缸活塞端排油。

油经调速阀5后打开插装阀1后油回到油箱。

任意位置停止:YVI、YV2同时带电,油缸无法进油和回油所以可以任意停留。

液压站使用说明书1

液压站使用说明书一、机器用途本机为榨油机榨笼开合用液压缸提供压力,从而将榨笼打开、闭合以便更换维修榨油机内部零件。

二、技术要求1.油箱容积300×400×500mm2.流量10L/min3.工作油压16Mpa4.电机功率3kw5.电机转速1420r/min三、安装于调试1.本机为移动式液压站,使用时直接将本机推到所需维修的榨油机前,将液压缸座与榨油机底座连接把油路接通拧紧。

(按图示把管路与三通、液压阀、液缸连接)2.安装液压胶管是注意应避免急转弯且不能有扭转现象3.给油泵的电机安要求接通电源4.给溢流阀卸荷5.扳动换向阀的手柄,中位停止两侧为供油,观察手柄的位置与所控制液压缸的关系(附图)6.逆时针调整节流阀的旋钮,是液压缸在能打开,闭合时均处于较低的速度下。

7.扳动换向阀手柄,使其处于使榨笼正确运行的位置,开启电动机,先空转 1 至3 分钟,再逐渐调整溢流阀(顺时针)升压,知道能使榨笼正常开启或关闭为止。

在油缸走到将近尽头时,反向扳动换向阀手柄,使另侧液压缸运行,需继续调整溢流阀直到能是榨笼运行为止。

在能使榨笼打开、关闭都正常的情况下记下压力表的数值,便于下次直接调节使用,此为溢流阀的调定压力值。

8.扳动换向阀,在使榨笼打开、关闭过程中调整节流阀,使榨笼在打开、关闭过程中的速度都比较满意为止。

四、工作原理1.电动机带动油泵向液压缸供油,缸杆升起一定高度插入注销把液压缸与榨笼连接(底座与地面有一定间隙给予垫块充实)。

把手动换向阀至于中位,把榨笼定位块卸下,双作用小液压缸至于榨笼上面(行程100mm)把榨笼顶开利用榨笼本身压力把液压缸压下打开,如果慢可以调节节流阀。

(如开始只开了一扇可以把打开的这扇在顶上去把定位块安装上顶开另一扇,把这扇的定位块在卸下来自身压力会将其压下如果不动人工可以给予外力)2.榨笼内部检修完后升起榨笼安装上定位块穿上螺杆拧紧。

五、液压缸的运动及其使用(附图)1.液压缸空载升液压站工作,使液压缸升至榨笼耳座部位给其穿上销。

液压站说明书范文

液压站说明书3.2-QJ-2煤气炉液压站使用说明书淄博义升环保工程有限公司目录一、系统简介1.1 系统原理1.2 系统性能二、系统安装2.1 安装准备2.2 主站安装2.3 灰盘系统安装2.4 加煤系统安装三、系统电器连接3.1 电机接线3.2 电磁溢流阀接线3.3 换向阀接线四、系统调试4.1 调试准备4.2 启动电机4.3 压力调整4.4 换向阀调试4.5速度调整五、常见故障及排除六、主要液压件明细表七、主要管接件明细表八、主要密封件明细表一、系统简介1.1 系统原理图(见附图1)1.2 系统性能简介1.2.1 本系统设计采用双电机—泵组,一开一备式,以便利于在线维修,利于连续生产。

1.2.2 系统主油路采用电磁溢流阀来对系统进行定压和安全保护。

1.2.3 系统的控制分为灰盘转动和加煤驱动两部分:a、灰盘转动由两条油缸驱动并联连接,由一个电磁阀控制。

b、加煤驱动,四个加煤阀分别由四条油缸驱动,每条油缸由一个电磁换向阀控制,并四阀共用一个节流阀控制,以调节油缸的速度同步,因为加煤所需的压力比灰盘驱动低,因此采用定压减压阀来调整加煤系统的压力。

c、压力显示分为灰盘及加煤双表显示,以便随时监控工作压力。

d、系统采用回油、进油过滤,以保证液压油清洁。

二、系统安装2.1 安装准备:a、熟悉有关液压系统原理图、电气原理图,液压元件、辅件及管件清单。

b、备齐管道、各种管件及元件,切记要清洗干净,管路裁切时一定要用割管器,以防产生毛刺或焊渣。

c、熟悉油路块上的各个接口,以防错接。

2.2主站安装:电机—泵组与油箱连接:现场安装时一定按出厂时两电机—泵组的左右标识进行连接,并仔细调整水平,以保证电机—泵组的同心,减少噪音和提高效率。

2.3 灰盘部分安装a、驱动臂安装:根据技术要求,驱动灰盘的两驱动臂一定对称安装且要与灰盘径向平行,油缸的伸缩方向一定与棘轮相切。

b、管路安装:从主油路块上的两进、回油孔分别用Φ20×3(2.5)的无缝管引到油缸前,然后接三通接头,再用软管与油缸连接。
